3DSMAX制作鼠标模型
3dmax操作方法
3dmax操作方法3ds Max（常被称为3D Studio Max）是一款用于生成三维图像、动画和渲染的专业软件。
以下是一些常用的操作方法：1. 创建、选择和编辑对象：- 创建对象：点击“创建”工具栏上的按钮，选择要创建的对象（例如盒子、球体等），然后在视图中点击并拖动鼠标以确定对象的大小。
- 选择对象：使用选择工具（键盘快捷键：Q）或在“选择”工具栏上选择合适的选择工具，并点击需要选择的对象。
- 编辑对象：选择对象后，可以使用移动工具（键盘快捷键：W）、旋转工具（键盘快捷键：E）和缩放工具（键盘快捷键：R）来调整对象的位置、旋转和大小。
2. 视图操作：- 平移视图：按住鼠标右键并拖动鼠标。
- 缩放视图：使用滚轮进行缩放，或按住鼠标右键并拖动鼠标。
- 旋转视图：按住鼠标中键并拖动鼠标。
3. 渲染设置：- 打开渲染设置面板：点击主菜单中的“渲染器”→“渲染设置”。
- 选择渲染器：在渲染设置面板中，选择适合您需求的渲染器，如默认的“Default Scanline Renderer”或更高级的“Arnold Renderer”。
- 调整渲染设置：在渲染设置面板中可以设置分辨率、渲染质量、环境光等参数。
4. 动画和关键帧设置：- 创建关键帧：选择要设置关键帧的属性（如对象的位置、旋转等），然后在时间轴中选择合适的时间点，点击“自动关键帧”按钮或右键点击属性并选择“设置关键帧”。
- 调整关键帧：在时间轴中选择关键帧，在视图中移动、旋转或缩放对象，新位置将自动设置为新的关键帧。
5. 导出和渲染：- 导出为静态图像：点击主菜单中的“文件”→“导出”，选择合适的图像格式（如JPEG、PNG等），然后选择导出的路径和文件名。
- 渲染动画：点击主菜单中的“渲染”→“渲染到文件”，在渲染设置面板中设置好渲染器和参数后，选择合适的路径和文件名，然后点击“开始渲染”。
这些是3ds Max的一些基本操作方法，还有很多高级功能可以进一步学习和探索。

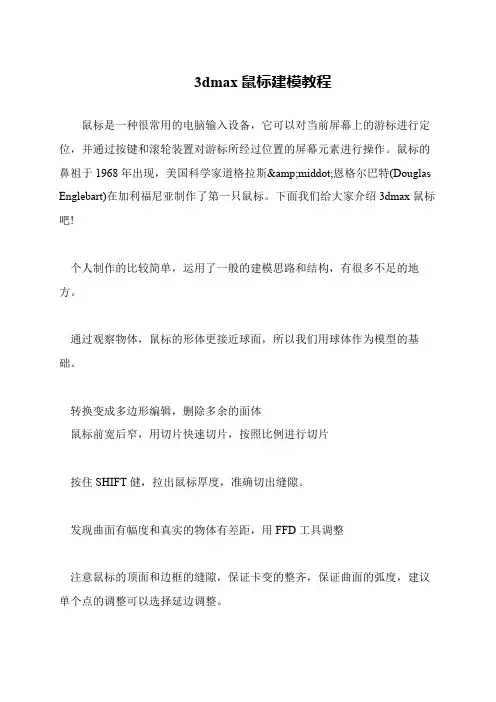

3dmax鼠标建模教程
3dmax鼠标建模教程
鼠标是一种很常用的电脑输入设备，它可以对当前屏幕上的游标进行定位，并通过按键和滚轮装置对游标所经过位置的屏幕元素进行操作。
鼠标的鼻祖于1968年出现，美国科学家道格拉斯·恩格尔巴特(Douglas Englebart)在加利福尼亚制作了第一只鼠标。
下面我们给大家介绍3dmax鼠标吧!
个人制作的比较简单，运用了一般的建模思路和结构，有很多不足的地方。
通过观察物体，鼠标的形体更接近球面，所以我们用球体作为模型的基础。
转换变成多边形编辑，删除多余的面体
鼠标前宽后窄，用切片快速切片，按照比例进行切片
按住SHIFT健，拉出鼠标厚度，准确切出缝隙。
发现曲面有幅度和真实的物体有差距，用FFD工具调整
注意鼠标的顶面和边框的缝隙，保证卡变的整齐，保证曲面的弧度，建议单个点的调整可以选择延边调整。
3DS Max中的快速建模技巧与技巧
3DS Max中的快速建模技巧与技巧3DS Max是一款功能强大的三维建模和渲染软件，广泛应用于游戏开发、影视制作和建筑设计等领域。
在使用3DS Max进行建模过程中，熟练掌握一些快速建模技巧和技巧可以大大提高工作效率。
本文将介绍一些在3DS Max中常用的快速建模技巧和技巧，并详细列出步骤。
1. 使用快捷键- 快捷键是提高工作效率的关键。
在3DS Max中，可以使用快捷键快速调用常用的工具和命令。
首先，熟悉并掌握一些常用的快捷键，如W键（移动）、E键（旋转）、R键（缩放）等，可以方便地切换工具。
- 可以通过“自定义用户界面”选项调整快捷键。
根据个人习惯和工作需要，可以设置一些特定的快捷键，以便更快速地进行建模。
2. 使用模版和预设- 3DS Max提供了丰富的模版和预设，可以帮助用户快速创建各种常见的场景和对象。
通过使用这些模版和预设，可以省去一些重复的工作，快速搭建起一个基础的场景。
- 在打开3DS Max时，可以选择使用模版或预设，根据需要创建一个空白场景或某种特定类型的场景。
比如，可以选择“米字格”模版作为基础模版，然后在其基础上进行建模。
- 此外，还可以使用预设物体，比如预设的房屋、树木等，来快速创建场景，并进行相应的修改。
3. 熟练使用基础建模工具- 3DS Max提供了一系列基础建模工具，如盒子、柱体、圆环等，使用这些工具可以快速创建各种几何体。
熟练掌握这些基础建模工具，并灵活运用它们，可以快速生成基本的模型。
- 这些基础建模工具一般位于3DS Max的“创建”菜单下，可以通过点击菜单或使用快捷键调用。
选择合适的建模工具，拖拽鼠标即可绘制出所需的几何体。
4. 使用组合和复用- 组合和复用是在3DS Max中进行快速建模的重要技巧之一。
通过将不同的几何体组合在一起，可以创建复杂的模型，而无需从头开始。
- 可以使用“组合”命令将多个几何体合并成一个，形成一个复合对象。
同时，还可以使用“克隆”命令复制和重复使用同一个几何体，以节省时间和精力。
”鼠标3D建模“设计步骤分享

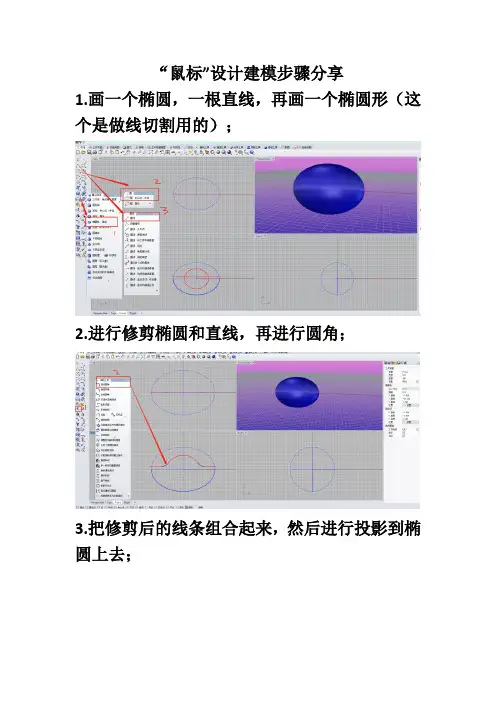

“鼠标”设计建模步骤分享
1.画一个椭圆，一根直线，再画一个椭圆形（这个是做线切割用的）；
2.进行修剪椭圆和直线，再进行圆角；
3.把修剪后的线条组合起来，然后进行投影到椭圆上去；
4.用投影到椭圆上的线条将椭圆分割，把线条往下拉到一定位置；
5.打开四分点，用直线连接，用双轨扫掠形成曲面；
6.画条直线，挤出面，然后将曲面分割掉；
7.将下面的进行平面洞加盖；
8.将曲线往上拉一下位置，挤出成面，向上偏移0.1单位；
9.进行布尔运算差集；
10.画两个圆角矩形，进行放样，偏移，往上拉，再布尔运算差集；
11.画一个长方体，再布尔运算差集；
12.画一个圆柱做滚轮，阵列8个，进行布尔运算差集；
13.挤出一个长方形，进行布尔运算差集；
14.全部倒角；
15.渲染，完成。
3d max建模 鼠标

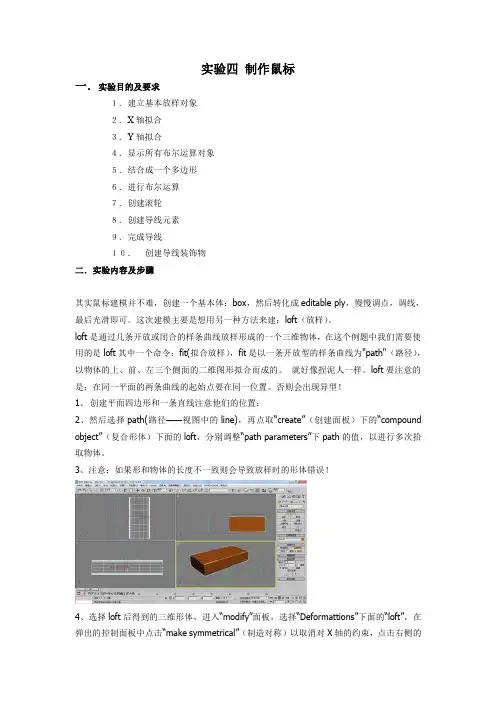

实验四制作鼠标一．实验目的及要求１．建立基本放样对象２．X轴拟合３．Y轴拟合４．显示所有布尔运算对象５．结合成一个多边形６．进行布尔运算７．创建滚轮８．创建导线元素９．完成导线１０．创建导线装饰物二．实验内容及步骤其实鼠标建模并不难，创建一个基本体：box，然后转化成editable ply，慢慢调点，调线，最后光滑即可。
这次建模主要是想用另一种方法来建：loft（放样）。
loft是通过几条开放或闭合的样条曲线放样形成的一个三维物体，在这个例题中我们需要使用的是loft其中一个命令：fit(拟合放样），fit是以一条开放型的样条曲线为"path"（路径），以物体的上、前、左三个侧面的二维图形拟合而成的。
就好像捏泥人一样。
loft要注意的是：在同一平面的两条曲线的起始点要在同一位置。
否则会出现异型！1、创建平面四边形和一条直线注意他们的位置：2、然后选择path(路径——视图中的line)，再点取“create”（创建面板）下的“compound object”（复合形体）下面的loft，分别调整“path parameters”下path的值，以进行多次拾取物体。
3、注意：如果形和物体的长度不一致则会导致放样时的形体错误！4、选择loft后得到的三维形体，进入“modify”面板，选择“Deformattions”下面的“loft”，在弹出的控制面板中点击“make symmetrical”（制造对称）以取消对X轴的约束，点击右侧的“Display Y axis”（显示Y轴）（因为刚才放样拾取的型在默认的情况下被“约束”为X轴，而侧面截面与前截面分别位于不同的轴向，所以必须取消对X轴的约束转为Y轴），再击“Get shap”（拾取形）到视图中去拾取侧截面图形。
5、上面只拟合了前、侧面，现在拟合顶面。
取消Y轴的约束，点击X轴，在X轴的平面位置去拾取顶截面图形。
为什么要取消Y轴进行X轴呢？和刚才的道理一样，侧面和顶面不在一平面上，所以必须取消。
3dsmax-鼠标
第 1 页 共 6 页（1）选择“文件”→“重置”命令，重新设置系统。
（2）单击“创建”按钮 ，进入创建命令面板，单击“图形”按钮 ，进入图形创建命令面板，单击“线”按钮，在前视图中创建3条曲线，依次命名为Line01，Line02和Line03，并调整成如图1所示的形状。
图1创建曲线并调整形状（3）单击“矩形”按钮，在前视图中创建一个矩形，并命名为Rectangle01，参数设置如图2所示。
图2设置“矩形”参数（4）单击“创建”按钮 ，进入创建命令面板，单击“几何体”按钮 ，在几何体创建命令面板中选择“标准基本体”下拉列表中的选项。
（5）在前视图中选中曲线Line01，单击“放样”按钮，单击“创建方法”卷展栏中的“获取图形”按钮，在前视图中拾取矩形Rectangle01，如图.3所示。
图3拾取矩形Rectangle01第 2 页 共 6 页（6）单击“修改”按钮 ，进入修改命令面板，单击“变形”卷展栏中的“拟合”按钮，弹出如图.4所示的“拟合变形（X ）”对话框。
图4“拟合变形（X ）”对话框（7）单击“均衡”按钮 ，再单击“获取图形”按钮 ，在前视图中拾取曲线Line02，然后单击“显示Y 轴”按钮 ，在前视图中拾取曲线Line03，拟合变形效果如图.5所示。
图5拟合变效果（9）单击“显示Y 轴”按钮 ，在前视图中将曲线调整至如图.7所示的形状，调整后拟合物体在透视图中的形状如图.8所示。
图7拟合变效果图8调整后的拟合物体（10）单击“创建”按钮 ，进入创建命令面板，单击图形创建命令面板中的“线”按钮，在顶视图中创建一条曲线，并命名为Line04，如图6.3.9所示，单击“修改”按钮 ，进入修改命令面板，单击“样条线”按钮 ，在“轮廓”按钮后的微调框中输入2，并按回车键，在“修改器列表”下拉列表中选择“挤出”命令，设置它的数量值为80，并将其移动至如图6.3.10所示的位置。
第 3 页共6 页第 4 页 共 6 页图6.3.13 挤出并移动曲线Line05（14）重复第（11）和第（12）步的操作，得到的效果如图 6.3.14所示。
proe三维设计期末作业电脑鼠标制作说明
proe 三维设计期末作业电脑鼠标制作说明2011-2012年第一学期《Pro/E三维造型》课程期末综合作业题目:电脑鼠标班级:姓名:学号:电话:Email:日期:设计构思:鼠标是我们日常生活中的必需品，我们天天使用电脑，使用电脑自然缺不了鼠标。
本模型取材于本人所用鼠标。
该鼠标虽然结构较为简单，但外形却很美观，用起来很柔和很舒服。
我们通过构造曲面，再对曲面进行加厚，从而得到鼠标的实体。
实物图片模型图片制作步骤与说明:1. 在front面，草绘鼠标的中央曲线，再将front面平移20，在新平面上草绘侧边曲线，并以front面位基准做镜像。
2.用曲线命令通过点，画出三条曲线。
2. 使用边界混合命令，造出鼠标的上曲面。
3(做出鼠标的各个侧面。
3. 用填充命令造出鼠标的下底面，选取必要的参照，并用选取链命令选中参照曲线。
4. 合并所有曲面，并实体化。
5. 拉伸切除键交接的缝和扫描切除滑轮的凹槽以及拉伸出滑轮。
6. 对棱角进行倒圆角操作，扫描出电线。
7. 进行颜色喷涂。
8.学习本课程的收获与建议:通过本学期对于proe的学习，我掌握了继Autocad之后的又一个制图软件。
通过对各个基准点、基准面、基准线的的运用、画图过程中的尺寸约束以及各种工程特征、曲面特征的应用，可以得到很多用autocad画起来有困难的模型。
我觉得应该proe的课应该加一些上机课，最好有学长来指导，就像以前学cad 那样。
上课老师流利的操作带给我的印象不是很深刻，一段时间就不会画了，在自己画的时候又有很多地方不会。
又没有人可以解答。
这样自己反复尝试摸索会浪费很多时间。
所以导致学校的效率不高。
另外那间教室的投影仪不清晰，时常上课的时候看不清老师的操作步骤。
3dmax建模教程
3dmax建模教程1. 创建基本几何体：打开3ds Max软件，点击“创建”选项卡，在“基本”菜单下选择您想要的基本几何体，例如立方体、球体或圆柱体。
在视图中点击并拖动鼠标来绘制该几何体的大小。
2. 修改几何体的参数：一旦创建了几何体，可以在“修改”选项卡中找到其参数并进行修改。
例如，您可以更改立方体的尺寸、圆柱体的半径和高度，或者球体的半径。
3. 使用变换工具：在“修改”选项卡中，可以找到各种变换工具来对几何体进行移动、旋转和缩放。
例如，使用“移动工具”可以将几何体沿着XYZ轴平移，使用“旋转工具”可以将其围绕中心点旋转，使用“缩放工具”可以改变其大小。
4. 添加细节：可以使用不同的编辑工具来添加细节到几何体上。
例如，使用“顶点编辑工具”可以调整几何体的顶点位置，使用“边编辑工具”可以调整边的位置和角度，使用“面编辑工具”可以调整面的形状。
5. 应用材质：选择需要应用材质的几何体，点击“材质编辑器”按钮（位于主工具栏上），在“属性编辑器”窗口中选择一个材质库。
然后，将所选材质库中的材质拖动到几何体上。
6. 渲染设置：点击“渲染”选项卡，在“设置”下拉菜单中选择“渲染设置”。
在弹出的“渲染设置”对话框中，可以选择渲染引擎、输出图像格式、帧范围等。
7. 渲染图像：点击“渲染”选项卡中的“渲染”按钮，即可开始渲染图像。
您可以选择在视口中实时预览渲染效果，或者在后台渲染时继续进行其他操作。
8. 导出模型：完成模型后，可以将其导出到其他文件格式。
点击“文件”选项卡，选择“导出”或“导出所选对象”选项。
然后选择要导出的文件格式，以及导出文件的保存路径。
9. 动画效果（可选）：如果需要为模型添加动画效果，可以在“动画”选项卡中使用关键帧动画或路径动画等功能。
请注意，这只是一个初步的教程，介绍了3ds Max建模的基本步骤。
通过学习和实践，您可以进一步探索更复杂的建模技术和功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3DSMAX制作超真实的鼠标模型
这篇教程教脚本之家的朋友们用3DSMAX制作超真实的鼠标模型方法。
教程难度不大，主要使用的是LOFT命令。
好了，话不多说，先看效果图吧：
Loft是通过几条开放或闭合的样条曲线放样形成的一个三维物体（自己的看法）.在这里我主要说的就是Loft中的fit(拟合放样），fit是以一条开放型的样条曲线为"Path"（路径），以物体的上、前、左三个侧面的二维图形拟合而成的。
（就好像捏泥人一样~~~） Loft要注意的是：在同一平面的两条曲线的起始点要在同一位置。
否则会出现异型！
然后选择path(路径——视图中的line)，再点取“create”（创建面板）下的“compound object”（复合形体）下面的loft，分别调整“path parameters”下path的值，以进行多次拾取物体。
注意：如果形和物体的长度不一致则会导致放样时的形体错误！
选择loft后得到的三维形体，进入“modify”面板，选择“Deformattions”下面的“lof t”，在弹出的控制面板中点击“make symmetrical”（制造对称）以取消对X轴的约束，点击右侧的“Display Y axis”（显示Y轴），********（因为刚才放样拾取的型在默认的情况下被“约束”为X轴，而侧面截面与前截面分别位于不同的轴向，所以必须取消对X 轴的约束转为Y轴），再击“Get shap”（拾取形）到视图中去拾取侧截面图形。
如图：
上面只拟合了前、侧面，现在拟合顶面。
取消Y轴的约束，点击X轴，在X轴的平面位置去拾取顶截面图形。
**（为什么要取消Y轴进行X轴呢？？和刚才的道理一样，侧面和顶面不在一平面上，所以必须取消）
现在来说说Rendering 吧，我用的是Braizl r/s 1.03进行渲染的，另外加了Hdri 反射贴图。
鼠标的材质参数基本方法如上，设置得比较简单，大家可以根据自己的爱好进行设置参参数。
对了忘了说，地面的参数我把高光级别0，高光级别设置为25，没有调整反射的参数，给地面一个真实的漫反射。
如果地面也加有反射，则感觉比较假一点！！
打开“环境”面板，调入一个HDRI的反射贴图，参数设置如图。
对了，如果把 image sample下的min和max值调整1，2 则渲染输出图像的质量可以提高。
（不要调高**那样会很慢的）。
