中考物理初中物理电功率答题技巧及练习题(含答案)

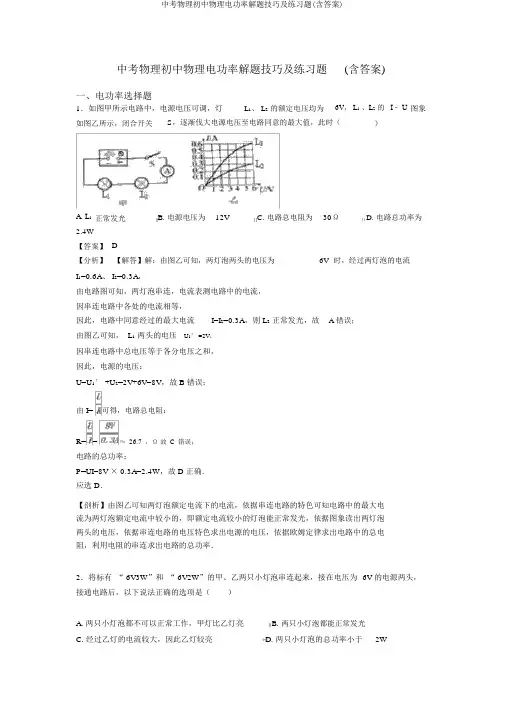

中考物理初中物理电功率答题技巧及练习题(含答案)一、电功率选择题1．如图甲所示电路中，电源电压可调，灯L1、L2的额定电压均为6V，L1、L2的I﹣U图象如图乙所示，闭合开关S，逐步调大电源电压至电路允许的最大值，此时（）A. L1正常发光B. 电源电压为12VC. 电路总电阻为30ΩD. 电路总功率为2.4W【答案】D【解析】【解答】解：由图乙可知，两灯泡两端的电压为6V时，通过两灯泡的电流I1=0.6A、I2=0.3A，由电路图可知，两灯泡串联，电流表测电路中的电流，因串联电路中各处的电流相等，所以，电路中允许通过的最大电流I=I2=0.3A，则L2正常发光，故A错误；由图乙可知，L1两端的电压U1′=2V，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=U1′+U2=2V+6V=8V，故B错误；由I= 可得，电路总电阻：R= = ≈26.7Ω，故C错误；电路的总功率：P=UI=8V×0.3A=2.4W，故D正确．故选D．【分析】由图乙可知两灯泡额定电流下的电流，根据串联电路的特点可知电路中的最大电流为两灯泡额定电流中较小的，即额定电流较小的灯泡能正常发光，根据图象读出两灯泡两端的电压，根据串联电路的电压特点求出电源的电压，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出电路的总功率．2．如图所示，电路中电源电压保持不变，小灯泡标有“3V1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0-0.6A，电压表量程为0-3V．当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。

为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。

在滑片P滑动过程中，下列说法（）①电源电压为4.5V②变阻器接入电路的阻值范围是3Ω-12Ω③小灯泡的最小功率为0.135W④电路的最大功率2.25WA. 只有正确B. 只有正确C. 只有正确D. 都正确【答案】 C【解析】【解答】解：由图知，灯泡和滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；（1）由P= 可得灯泡的电阻：R L= = =6Ω，由P=UI可得，灯泡正常发光时通过的电流：I额= = =0.5A，由题知，当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时，小灯泡正常发光，由欧姆定律和电阻的串联可得电源电压：U=I额R串=I额×（R+R L）=0.5A×（3Ω+6Ω）=4.5V；故①正确；（2）因串联电路中电流处处相等，且电流表量程为0-0.6A，灯泡的额定电流为0.5A，所以为了保证电路中各元件安全工作，电路中的最大电流I最大=I额=0.5A，电路中的总电阻：R最小= = =9Ω，滑动变阻器连入电路中的最小阻值：R最小=R总-R L=9Ω-6Ω=3Ω，由于电压表量程为0-3V，当电压表的示数最大为U滑′=3V时，滑动变阻器接入电路的电阻最大；此时灯泡两端的电压为：U L′=U-U滑′=4.5V-3V=1.5V，此时电路的电流为：I最小= = =0.25A，滑动变阻器接入电路的最大阻值：R最大= = =12Ω，所以为保护电路，变阻器接入电路的阻值范围是3Ω-12Ω；故②正确；（3）小灯泡的最小功率：P L最小=I最小2R L=（0.25A）2×6Ω=0.375W；故③错误；（4）电路的最大功率：P最大=UI最大=4.5V×0.5A=2.25W，故④正确。

综上可知，只有①②④正确。

故答案为：C。

【分析】结合电路图，理清元件的连接方式及电表的测量对象，利用P=求灯泡的电阻，利用P=UI求正常发光时通过的电流；结合小灯泡正常发光，利用U=IR求电源电压；由于电流表量程为0-0.6A，为了保证电路中各元件安全工作，电路中的最大电流等于灯正常工作时通过的电流，利用欧姆定律求电路中的最小电阻，滑动变阻器连入电路中的最小阻值等于总电阻减去灯的电阻；由于电压表量程为0-3V，当电压表的示数最大为3V时，滑动变阻器接入电路的电阻最大；此时灯泡两端的电压等于电源电压减去3V，利用欧姆定律求此时电路的电流，进而求出滑动变阻器接入电路的最大阻值，最后得出为保护电路，变阻器接入电路的阻值范围；利用P=I2R求小灯泡的最小功率，再利用P=UI求电路的最大功率.3．关于电现象，下列说法正确的是（）A. 电流做功越多，电功率越大B. 家用电器的金属外壳要接地C. 同种电荷相互吸引，异种电荷相互排斥D. 导体中没有电流通过时，导体就没有电阻【答案】 B【解析】【解答】解：A、电功率的大小，不但和做功的多少有关，还与时间的长短有关，故A错误；B、有金属外壳的家用电器的金属外壳要接地，正确；C、电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引，故C错误；D、电阻是导体的一种性质，和导体中有无电流无关，故D错误．故选B．【分析】（1）电功率是表示电流做功快慢的物理量，和电流做功的多少、时间的长短有关；（2）为了防止漏电发生触电事故，所以大功率或有金属外壳的用电器的外壳要接地；（3）电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引；（4）电阻是导体的一种性质，和导体中有无电流无关．4．有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（）A. 甲电热水壶两端的电压较高B. 电流通过甲电热水壶做功较快C. 通过两个电热水壶的电流相等D. 相同时间内，两个电热水壶消耗的电能一样多【答案】B【解析】【解答】A. 因为两个电热水壶的额定电压相同，且两个电热水壶都正常工作，即在额定电压下工作，所以甲、乙电热水壶两端的电压相等，A不符合题意；B. 都正常工作时，甲的额定功率大，所以电流通过甲电热水壶做功较快，B符合题意；C. 都正常工作时，甲的额定功率大，根据，通过甲电热水壶的电流大，C不符合题意；D. 都正常工作时，甲的额定功率大，根据可知，相同时间内，甲电热水壶消耗的电能多，D不符合题意；故答案为：B。

【分析】电功率是表示电流做功快慢的物理量；根据P=UI和W=Pt来作出分析和解答.5．某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝．下列说法正确的是（）A. S1、S2闭合时，电饭锅处于加热状态B. S1、S2闭合时，电饭锅处于保温状态C. S1闭合、S2断开时，电饭锅处于加热状态D. S1断开、S2闭合时，电饭锅处于保温状态【答案】A【解析】【解答】解：由电路图可知，当S1、S2闭合时，R1短路，电路中只有R2；当S1闭合、S2断开时，R1， R2串联，S1断开、S2闭合时，整个电路断开，电饭锅不工作；可见，当S1、S2闭合时，电路中电阻最小，当S1闭合、S2断开时，电路中电阻较大，由P= 可知，当S1、S2闭合时，电功率最大，处于加热状态；当S1闭合、S2断开时，电功率较小，处于保温状态．故A正确、BCD错．故选A．【分析】根据P= 可知，在电源电压不变时，电路中电阻越小，电功率越大，即为加热状态，反之为保温状态．据此分析判断．6．如图所示电路中，电源电压不变，只闭合开关，电流表的示数为，再闭合开关，电流表示数变化了，则同时闭合、后，相同时间内、消耗的电能之比是A. 3：4B. 4：3C. 7：3D. 4：7【答案】A【解析】【解答】由电路图知道，若只闭合S1，则是只有R1的简单电路，电流表测的是R1 的电流，此时I1=0.3A；当再闭合S2时，R1、R2并联，电流表测干路中的电流，由于并联电路中各电阻互不影响，所以通过R1的电流仍然是I1=0.3A，由于电流表示数变化了0.4A，则说明通过R2的电流是I2=0.4A，又因为并联电路各支路两端的电压相等，即U1 =U2，由W=UIt知道，在相同时间内R1、R2消耗的电能之比是：，故答案为：A。

【分析】结合电路图，理清开关通断时电路的连接方式及电表的测量对象，利用并联电路的电压关系、电功的计算公式求解即可.7．如图为探究“焦耳定律”的实验装置。

两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。

将容器中的电阻丝R1、R2串联在电路中，且R1＜R2．下列说法正确的是（）A. 该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”B. 闭合开关后，通过的电流大于的电流C. 闭合开关后，甲管中液面上升比乙慢D. 闭合开关后，要使电流增大，应将滑动变阻器滑片P向左移动【答案】 C【解析】【解答】解：A、图中两电阻串联，通过的电流和通电时间相等，而电阻不同，故可研究电流产生的热量与电阻的关系，AB不符合题意；C、根据Q=I2Rt，因R1＜R2．故右边容器中电阻丝产生的热量多，由转换法，甲管中液面上升比乙慢，C符合题意；D、闭合开关后，要使电流增大，由欧姆定律，要减小电路的电阻，故应将滑动变阻器滑片P向右移动，D不符合题意。

故答案为：C【分析】电阻丝产生的热量不易直接观察，可给等质量的气体加热，气体吸热越多，气体膨胀程度越大，U形管内的液面高度差越大，采用了转换法；由焦耳定律Q=I2Rt可知，电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关，研究与其中一个因素的关系时，要控制另外两个因素不变，结合串联电路电流的规律分析.8．如图所示，将标有“12V6W”的灯泡和“12V3W”的灯泡接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是A. 电路总功率等于9WB. 电路总功率大于9WC. 灯泡和一样亮D. 灯泡比灯泡亮【答案】D【解析】【解答】AB．根据可得，两灯泡的电阻分别为：，，由电路图可知，灯泡L1、L2串联接在12V的电路中，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：，则电路总功率：，A B不符合题意；CD．由于串联电路中电流处处相等，且，根据可知，灯泡的实际功率较大，则灯泡较亮，C不符合题意，D符合题意。
