传感器课程设计报告—小型气象监测系统
监测系统课程设计报告
监测系统课程设计报告一、教学目标本课程的教学目标是让学生掌握监测系统的基本原理、方法和应用，培养学生运用监测系统解决实际问题的能力。
具体目标如下：1.知识目标：（1）了解监测系统的概念、分类和组成；（2）掌握监测系统的基本原理、方法和应用；（3）熟悉监测系统的故障诊断与维护。
2.技能目标：（1）能够运用监测系统进行数据采集和分析；（2）能够运用监测系统解决实际问题；（3）具备监测系统的基本操作和维护能力。
3.情感态度价值观目标：（1）培养学生对监测系统的兴趣和好奇心；（2）培养学生勇于探索、创新的精神；（3）培养学生团队协作、沟通交流的能力。
二、教学内容本课程的教学内容主要包括以下几个部分：1.监测系统的概念、分类和组成；2.监测系统的基本原理和方法；3.监测系统的应用案例；4.监测系统的故障诊断与维护。
具体安排如下：第1-2课时：监测系统的概念、分类和组成；第3-4课时：监测系统的基本原理和方法；第5-6课时：监测系统的应用案例；第7-8课时：监测系统的故障诊断与维护。
三、教学方法为了提高教学效果，本课程将采用多种教学方法，如讲授法、案例分析法、实验法等。
具体方法如下：1.讲授法：用于讲解监测系统的基本原理、方法和应用；2.案例分析法：通过分析实际案例，让学生更好地理解监测系统的应用；3.实验法：让学生亲自动手操作，提高实际操作能力和解决问题的能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：监测系统教材，用于引导学生学习；2.参考书：提供更多的监测系统相关知识，供学生自主学习；3.多媒体资料：通过视频、图片等形式，直观地展示监测系统的原理和应用；4.实验设备：提供必要的实验设备，让学生进行实际操作。
五、教学评估本课程的教学评估将采用多元化方式，全面客观地评价学生的学习成果。
评估方式包括：1.平时表现：通过课堂参与、提问、讨论等环节，评估学生的学习态度和积极性；2.作业：布置适量的作业，评估学生的理解和应用能力；3.考试：定期进行考试，评估学生对课程知识的掌握程度；4.实验报告：评估学生在实验过程中的操作能力和问题解决能力。
基于传感器网络的智能气象监测与预警系统设计
基于传感器网络的智能气象监测与预警系统设计1. 引言气象是一种与我们日常生活息息相关的自然现象，对人们的生产生活带来了重要影响。
因此，建立一个可靠的气象监测与预警系统对于减少灾害风险、提高生产效率至关重要。
本文将介绍基于传感器网络的智能气象监测与预警系统的设计与实施。
2. 气象监测与预警系统的概述气象监测与预警系统旨在通过实时监测气象要素，如温度、湿度、风速、降水量等，为决策者和公众提供及时准确的气象信息，以便采取相应的措施应对不利气象条件。
3. 传感器网络的应用传感器网络是一种由大量分布在监测区域内的传感器节点组成的网络。
传感器节点具备自主感知、数据处理和通信功能。
在气象监测领域，传感器网络可以用于实时采集和传输气象数据，提供基于数据分析的预测和预警功能。
4. 智能气象监测与预警系统的设计框架智能气象监测与预警系统的设计框架由传感器网络、数据传输与处理层、分析与预测层以及决策支持层组成。
4.1 传感器网络传感器网络层包括大量的气象传感器节点，布置在需要监测的区域内。
这些传感器节点通过无线通信与数据传输层连接，实时监测并采集温度、湿度、风速等气象数据。
4.2 数据传输与处理层数据传输与处理层负责传输从传感器节点传回的数据，并对数据进行处理、存储和分析。
该层可以使用现代通信技术，如无线传输或者云平台存储，确保数据的高效传输和安全存储。
4.3 分析与预测层分析与预测层通过数据挖掘和机器学习算法对采集到的气象数据进行分析和处理，识别出可能的气象异常情况，并提供相关的预测和预警信息。
4.4 决策支持层决策支持层将由分析与预测层提供的气象预警信息传输给决策者和公众，以便及时采取相应的措施来应对气象灾害。
5. 系统实施过程系统的实施过程包括传感器节点的布置、数据传输与处理层的建设、分析与预测层的算法开发以及决策支持层的实施。
5.1 传感器节点布置根据监测区域的地理情况和气象监测要求，在合适的位置布置传感器节点，确保传感器网络可以对整个区域的气象要素进行准确监测。
传感器课程设计报告—小型气象监测系统
目录摘要 0一课程设计任务和功能要求 0二设计应用背景 0三系统分析 01．总体设计方案 02. 硬件设计 (1)3。
软件设计 (1)4。
难点分析 (2)四实施方案 (3)1. 传感器模块设计 (3)1.1 风速传感器模块 (3)1.2 温度传感器模块 (4)1。
3 湿度传感器模块 (6)2. 优缺点分析及成本 (8)五设计总结 (9)六参考文献 (9)七成员及分工情况 (9)摘要介绍一个小型多功能气象监测系统，该气象监测系统通过各类风速、风向、温度、湿度传感器将检测到的数据自动进行汇总分析并通过LCD显示。
关键词：风速风向传感器；单片机；温湿度传感器一课程设计任务和功能要求现通过传感器设计一款既能测量温湿度也可同时测量风速风向的设备，可服务于生产、生活的众多领域.二设计应用背景现在社会高度发达,气象状况变化万千,气象监测和灾害预警工程对于保障社会经济发展和人民生产生活有重要意义，气候状况对经济活动的影响也越累越显著，人们需要实时了解当前的气象状况。
风速、风向以及温度湿度测量是气象监测的一项重要内容。
该气象监测系统通过各类风速风向温度湿度传感器将检测到的数据自动进行汇总分析,并传输到终端平台。
可以达到无人监管,数据自动传输，更加省时省力方便快捷。
三系统分析1．总体设计方案小型自动气象站主要由三大功能模块组成，分别为主控模块、信号采集模块、显示模块。
小型自动气象站的组成框图如图1所示图1 小型气象系统框图2。
硬件设计小型多功能气象监测系统其工作原理如图2所示，它以C8051F020单片机为核心，通过风速、温度、湿度传感器将检测到的数据进行汇总分析，单片机驱动LCD 显示屏将风速、温度、湿度显示出来，以便于气象分析人员分析气象数据得出当前的气象特征,进而对气象可能影响到的事物做出规划，起到预防作用,减少不必要的损失。
图2 硬件连接图3. 软件设计单片机软件设计程序主要包括里初始化程序；输出实时风力风向、温度湿度温度传感器 数据 风速传感器 湿度传感器单片机 电源电路按键控制 LCD 显示模块；LCD显示屏模块等。

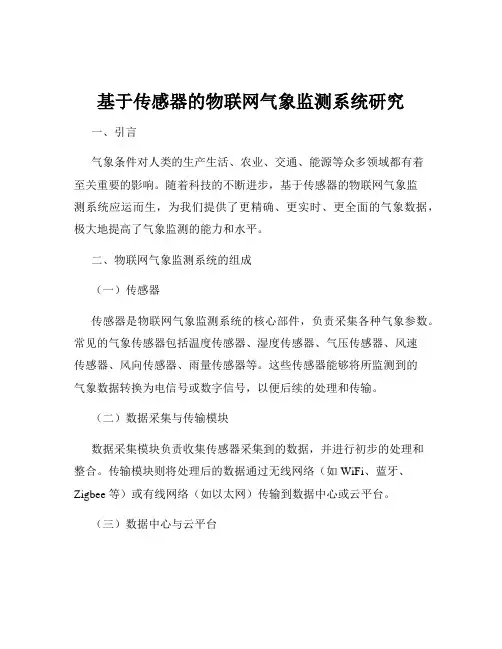

基于传感器的物联网气象监测系统研究
基于传感器的物联网气象监测系统研究一、引言气象条件对人类的生产生活、农业、交通、能源等众多领域都有着至关重要的影响。
随着科技的不断进步，基于传感器的物联网气象监测系统应运而生，为我们提供了更精确、更实时、更全面的气象数据，极大地提高了气象监测的能力和水平。
二、物联网气象监测系统的组成（一）传感器传感器是物联网气象监测系统的核心部件，负责采集各种气象参数。
常见的气象传感器包括温度传感器、湿度传感器、气压传感器、风速传感器、风向传感器、雨量传感器等。
这些传感器能够将所监测到的气象数据转换为电信号或数字信号，以便后续的处理和传输。
（二）数据采集与传输模块数据采集模块负责收集传感器采集到的数据，并进行初步的处理和整合。
传输模块则将处理后的数据通过无线网络（如 WiFi、蓝牙、Zigbee 等）或有线网络（如以太网）传输到数据中心或云平台。
（三）数据中心与云平台数据中心或云平台接收来自各个监测点的数据，并进行存储、分析和处理。
它们通常配备有强大的服务器和数据库系统，能够对海量的气象数据进行高效管理和快速检索。
（四）应用终端应用终端包括电脑、手机、平板电脑等设备，用户可以通过这些终端访问数据中心或云平台，获取实时的气象信息和分析报告。
三、传感器的工作原理及特点（一）温度传感器温度传感器通常基于热敏电阻、热电偶或半导体等原理工作。
热敏电阻的电阻值会随着温度的变化而改变，通过测量电阻值即可推算出温度。
热电偶则利用两种不同金属在温度变化时产生的热电势差来测量温度。
半导体温度传感器则利用半导体材料的电学特性随温度的变化来实现温度测量。
（二）湿度传感器湿度传感器主要有电容式和电阻式两种。
电容式湿度传感器通过测量电容值的变化来反映湿度的变化，而电阻式湿度传感器则通过测量电阻值的变化来感知湿度。
（三）气压传感器气压传感器一般采用压阻式或电容式原理。
压阻式气压传感器利用压敏电阻在压力作用下电阻值的变化来测量气压，电容式气压传感器则通过测量电容的变化来反映气压的变化。
气象传感器课程设计
5. 小组合作法：
- 将学生分成小组，完成气象观测实验，共同撰写实验报告。
- 学生在合作中学会沟通与交流，培养团队协作精神。
6. 探究学习法：
- 鼓励学生在课余时间自主查阅资料，了解气象传感器的最新发展动态。
- 学生通过探究学习，拓展知识视野，提高自主学习能力。
二、教学内容
1. 引言：气象传感器简介
- 传感器概念及其在气象领域的应用。
- 气象传感器的发展及其在现代气象观测中的重要性。
2. 气象传感器类型与原理
- 温度传感器：热电偶、热敏电阻等。
- 湿度传感器：电容式、电阻式等。
- 风速传感器：热球式、超声波式等。
- 雨量传感器：翻斗式、压力式等。
3. 气象传感器的应用
5. 个性化教学：
- 教师关注学生的兴趣爱好，结合实际情况调整教学内容和教学方法。
- 对于学习有困难的学生，教师提供课后辅导，确保学生跟上教学进度。
6. 评估与反馈：
- 教师在教学过程中及时给予学生评估和反馈，帮助学生调整学习方法。
- 学生在课程结束后，对教学安排提出建议和意见，以便教师优化教学安排。
2. 学生能够运用所学的知识，分析并处理气象数据，解决实际问题。
3. 学生能够运用气象传感器设计简单的气象观测实验，提高动手实践能力。
情感态度价值观目标：
1. 学生对气象传感器产生兴趣，培养主动探索科学奥秘的精神。
2. 学生认识到气象传感器在气象观测、环境保护等方面的重要性，增强环保意识。
3. 学生通过小组合作，培养团队协作精神，提高沟通与交流能力。
7. 反馈与评价法：
- 教师在教学中及时给予学生反馈，指导学生调整学习策略。
传感器课程设计报告
传感器课程设计报告一、课程目标知识目标：1. 学生能理解传感器的定义、分类及其在日常生活和科技领域的作用；2. 学生能够掌握不同传感器的工作原理，如温度传感器、光敏传感器、压力传感器等；3. 学生能够了解传感器在智能控制系统中的应用，并能分析其优缺点。
技能目标：1. 学生能够正确使用传感器进行数据采集，并处理传感器数据；2. 学生能够运用已学知识设计和制作简单的传感器应用电路；3. 学生能够运用传感器解决实际问题，培养创新意识和动手能力。
情感态度价值观目标：1. 学生对传感器技术产生兴趣，培养主动探究科学技术的积极态度；2. 学生通过学习传感器课程，认识到传感器技术在现实生活中的重要性，增强社会责任感和使命感；3. 学生在小组合作中，学会相互尊重、沟通与协作，培养团队精神。
课程性质：本课程为选修课程，旨在拓展学生的知识面，提高学生的实践能力和创新能力。
学生特点：学生为八年级学生，已具备一定的物理知识和动手能力，对新鲜事物充满好奇心。
教学要求：结合学生特点，注重理论与实践相结合，强调学生的参与度和实践操作，培养学生的学习兴趣和创新能力。
通过本课程的学习，使学生能够将所学知识应用于实际生活中，提高解决问题的能力。
后续教学设计和评估将围绕以上具体学习成果展开。
二、教学内容根据课程目标，教学内容主要包括以下三个方面：1. 传感器基础知识：- 传感器的定义、分类和作用；- 常见传感器的原理和特点。
对应教材章节：第一章“传感器概述”2. 传感器工作原理及实践：- 温度传感器、光敏传感器、压力传感器等的工作原理；- 传感器在智能控制系统中的应用实例；- 传感器数据采集与处理方法。
对应教材章节：第二章“传感器工作原理”和第三章“传感器应用实例”3. 传感器创新实践：- 设计和制作简单的传感器应用电路；- 解决实际问题的传感器应用方案；- 小组合作，进行创新性传感器项目设计。
对应教材章节：第四章“传感器创新实践”教学进度安排：1. 第1-2课时：传感器基础知识学习；2. 第3-4课时：传感器工作原理及实践；3. 第5-6课时：传感器创新实践。
基于传感器网络的智能气象监测系统
基于传感器网络的智能气象监测系统随着气候的变化和气象灾害的频繁发生，越来越多的人开始关注气象监测的重要性。
而基于传感器网络的智能气象监测系统成为了解决气象监测难题的一个重要方案。
一、传感器网络的重要性传感器网络，是由大量的分布式传感器节点组成的网络。
这些节点可以检测和感知周围环境的变化，将其数据收集起来，并传送给监测系统。
传感器网络的优势在于其强大的实时、协调性、可扩展性、鲁棒性等特点，这些特点使得其成为智能气象监测系统的重要支撑。
二、智能气象监测系统的构成智能气象监测系统主要由传感器节点、数据收集和处理中心、气象数据应用平台三个部分构成。
（一）传感器节点传感器节点的任务是采集各种气象数据信息，包括温度、湿度、风速、风向、气压等。
然后将采集到的数据上传到数据收集和处理中心。
传感器节点一般布置在气象灾害发生高风险区域，比如山区、海岸线等，可以及时发现气象异常。
（二）数据收集和处理中心数据收集和处理中心，是智能气象监测系统中的核心部分。
其任务是接收传感器节点上传的数据信息。
然后对这些数据进行处理、分析和存储，生成可视化的气象信息。
其中，处理过程包括数据质量控制、数据清洗、数据合并和数据校对等。
处理过程能够避免传感器节点漏检、误检等情况，确保气象数据的准确性。
数据处理完之后，还需要进行气象预警、应急事件处理等应用，提供支持给用户。
（三）气象数据应用平台气象数据应用平台，是智能气象监测系统的用户端。
其任务是展示气象数据信息，提供有价值的气象预测和应急响应能力。
应用平台根据不同用户需求，提供多种数据呈现方式。
这些呈现方式包括文字报告、地图模板、气象图表、视频监测和气象预警等。
三、智能气象监测系统的应用及前景智能气象监测系统可以应用在各种气象场景下，如城市气象、农业气象、林业气象、海洋气象等。
智能气象监测系统的发展，将进一步提升气象预测能力和应急响应能力。
根据气象数据的实时变化，智能气象监测系统还可以推荐出行线路和气象服装选择等信息。
传感器课设报告(一)
传感器课设报告
引言
- 介绍传感器的概念和作用
- 说明本报告的目的和意义
传感器的种类及原理
- 详细介绍常见的传感器种类，如温度传感器、压力传感器、光学传感器等- 阐述每种传感器的工作原理和应用场景
传感器的选型与设计
- 分析传感器选型的要点，如测量范围、精度、响应时间等
- 讨论传感器的设计要点，如接口选择、电路设计、信号处理等
传感器课设实例
- 介绍一个传感器课设的具体案例
- 分析课设的目标和要求
- 阐述该课设中所使用的传感器选择、设计、优化过程
传感器课设实验结果分析
- 总结实验过程中遇到的问题
- 分析实验结果，并评价传感器的性能
- 探讨实验结果对传感器应用的启示
传感器的未来发展
- 展望传感器技术的发展趋势
- 探讨传感器在智能化、物联网等领域的应用前景
- 对传感器技术未来的发展方向进行展望
结论
- 总结本报告的主要内容
- 强调传感器在工程实践中的重要性和应用前景
- 提出对传感器课设及相关技术的建议和展望
参考文献
- 罗列本报告中涉及的相关文献及资料
以上是传感器课设报告的详细内容，希望对您有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

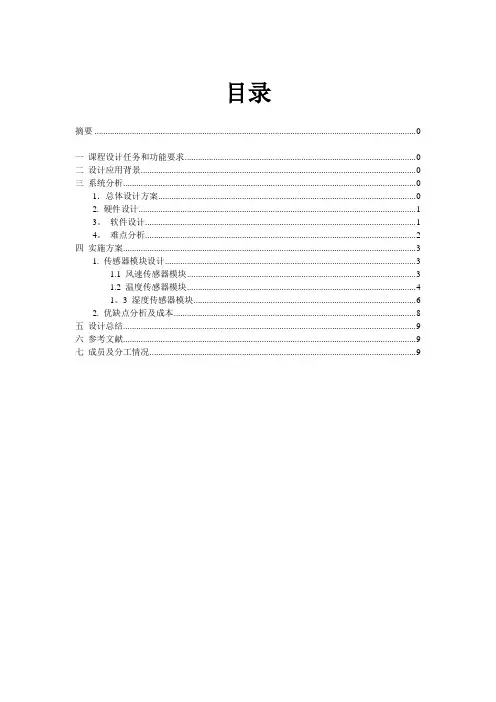

目录摘要 ........................................................ 错误!未定义书签。
一课程设计任务和功能要求.................................... 错误!未定义书签。
二设计应用背景.............................................. 错误!未定义书签。
三系统分析.................................................. 错误!未定义书签。
1．总体设计方案.......................................... 错误!未定义书签。
2. 硬件设计.............................................. 错误!未定义书签。
…3. 软件设计.............................................. 错误!未定义书签。
4. 难点分析.............................................. 错误!未定义书签。
四实施方案.................................................. 错误!未定义书签。
1. 传感器模块设计........................................ 错误!未定义书签。
风速传感器模块...................................... 错误!未定义书签。
温度传感器模块...................................... 错误!未定义书签。
湿度传感器模块...................................... 错误!未定义书签。
2. 优缺点分析及成本...................................... 错误!未定义书签。
>五设计总结.................................................. 错误!未定义书签。
六参考文献.................................................. 错误!未定义书签。
七成员及分工情况............................................ 错误!未定义书签。
摘要介绍一个小型多功能气象监测系统，该气象监测系统通过各类风速、风向、温度、湿度传感器将检测到的数据自动进行汇总分析并通过LCD显示。
关键词：风速风向传感器；单片机；温湿度传感器一课程设计任务和功能要求现通过传感器设计一款既能测量温湿度也可同时测量风速风向的设备，可服务于生产、生活的众多领域。
二设计应用背景现在社会高度发达，气象状况变化万千，气象监测和灾害预警工程对于保障社会经济发展和人民生产生活有重要意义，气候状况对经济活动的影响也越累越显著，人们需要实时了解当前的气象状况。
风速、风向以及温度湿度测量是气象监测的一项重要内容。
该气象监测系统通过各类风速风向温度湿度传感器将检测到的数据自动进行汇总分析，并传输到终端平台。
可以达到无人监管，数据自动传输，更加省时省力方便快捷。
三系统分析1．总体设计方案小型自动气象站主要由三大功能模块组成，分别为主控模块、信号采集模块、显示模块。
小型自动气象站的组成框图如图1所示图1 小型气象系统框图2. 硬件设计小型多功能气象监测系统其工作原理如图2所示，它以C8051F020单片机为核心，通过风速、温度、湿度传感器将检测到的数据进行汇总分析，单片机驱动LCD 显示屏将风速、温度、湿度显示出来，以便于气象分析人员分析气象数据得出当前的气象特征，进而对气象可能影响到的事物做出规划，起到预防作用，减少不必要的损失。
图2 硬件连接图3. 软件设计单片机软件设计程序主要包括里初始化程序；输出实时风力风向、温度湿度温度传感器 数据 风速传感器 湿度传感器单片机 电源电路按键控制 LCD 显示模块；LCD显示屏模块等。
主程序的工作是每2s 采样一次风速和风向，向显示控制单元发送气象信息, 计算2分钟内的平均风速和多数风向；每10s 采样一次气温、相对湿度和气压，并计算平均值。
系统有2 级中断，UART0 中断和T3 中断。
UART0 中断优先级高于T3。
当显示控制单元发出联机命令时，则产生UART0 中断，系统执行联机处理子程序系统采用晶振产生系统时钟，用定时器T3计时，T3每50ms产生一次中断，当产生40次中断，即2s时执行2s子程序；T3产生200次中断时，即10s，系统执行10s子程序。
系统软件流程图如图3所示图3 软件流程图4. 难点分析该系统如果采用有线传输，并且测量较远的气象环境时，会需要较多线缆才能检测到数据。
如果采用无线传输则会随着测量距离的原理数据会出现更大误差。
解决方案：测量近距离的气象情况，或者通过GPRS对数据进行远距离高精度传输。
四实施方案1. 传感器模块设计风速传感器模块风速传感器的感应元件是三杯风组件，由三个碳纤维风杯和杯架组成。
转换器为多齿转杯和狭缝光耦。
当风杯受水平风力作用而旋转时，通过活轴转杯在狭缝光耦中的转动，输出频率的信号。
风向、风速仪用于测量瞬时风速风向，具有自动显示功能。
主要由支杆，风标，风杯，风速风向感应器组成，风标的指向即为来风方向，根据风杯的转速来计算出风速。
风速传感器的结构图如图4所示图4 风速传感器结构图风速传感器WAA-15 是一种高响应、低门限、三风杯的光电型风速计,转换器由装接于风速计转轴上的齿盘组成，齿盘安置于光电耦合器的发光管与光电三极管之间并能随轴转动，光电耦合器装于印制电路板上。
转盘有多个齿度，当齿盘随轴转动时，发光管LED发射的光束被齿盘上的齿度切割，光电三极管即产生脉冲输出。
每个齿遮住光束时表现为低电平(即0 态)，轴转动一圈，多次切割光束而输出一高一低的脉冲信号。
因此VASALA (WAA - 15) 和国内仿制的风速传感器，均输出频率与风速成正比的信号。
传感器使用DC12V电源，风速信号为时间轴上的12V 脉冲频率信号。
风速传感器原理图如图5所示图5 风速传感器原理图风速与脉冲频率的转换公式为：10sV=即每10个脉冲为1m/ sfm(Hz()/)/的风速量。
风速传感器主要指标为：电源为DC12V，启动风速< 015m/ s，使用环境- 40 度～+ 50度(0～100 %RH)温度传感器模块工作原理：测温度原理图如图6所示温度测量是采用AM2301数字温湿度传感器，这是一款含有已校准数字信号输出的温湿度复合传感器。
它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电容式感湿元件和一个NTC测温元件(AM2303采用DS18B20测温度)，并与一个高性能8位单片机相连接。
每个传感器都在极为精确的湿度校验室中进行校准。
校准系数以程序的形式储存在OTP内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。
单线制串行接口，使系统集成变得简易快捷。
超小的体积、极低的功耗，信号传输距离可达20米以上，使其成为各类应用甚至最为苛刻的应用场合的最佳选则。
产品为4针单排引脚封装。
连接方便，特殊封装形式可根据用户需求而提供。
因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
AM2303数字式温湿度传感器输出数据格式为：+=DATA+温度数据低位校验和温度数据高位湿度数据低位湿度数据高位++图7所示为DS18B20的工作原理框图。
DS18B20是DALLAS公司生产的一线式数字温度传感器，它具有微型化、低功耗、高性能抗干扰能力、强易配处理器等优点，特别适合用于构成多点温度测控系统，可直接将温度转化成串行数字信号（按9位二进制数字）给单片机处理，且在同一总线上可以挂接多个传感器芯片，它具有三引脚TO-92小体积封装形式，温度测量范围－55～＋125℃，可编程为9～12位A/D转换精度，测温分辨率可达℃，被测温度用符号扩展的16位数字量方式串行输出，其工作电源既可在远端引入，也可采用寄生电源方式产生，多个DS18B20可以并联到三根或者两根线上，CPU只需一根端口线就能与多个DS18B20通信，占用微处理器的端口较少，可节省大量的引线和逻辑电路。
从而可以看出DS18B20可以非常方便的被用于远距离多点温度检测图7 DS18B20工作原理框图图中低温度系数晶振的振荡频率受温度影响很小，用于产生固定频率的脉冲信号送给计数器1。
高温度系数晶振随温度变化其振荡率明显改变，所产生的信号作为计数器2的脉冲输入。
计数器1和温度寄存器被预置在-55℃所对应的一个基数值。
计数器1对低温度系数晶振产生的脉冲信号进行减法计数，当计数器1的预置值减到0时，温度寄存器的值将加1，计数器1的预置将重新被装入，计数器1重新开始对低温度系数晶振产生的脉冲信号进行计数，如此循环直到计数器2计数到0时，停止温度寄存器值的累加，此时温度寄存器中的数值即为所测温度。
图中的斜率累加器用于补偿和修正测温过程中的非线性，其输出用于修正计数器1的预置值。
综上，本系统采用DS18B20温度芯片进行温度的测量，采用该芯片直接向单片机传输数字信号，便于单片机处理及控制。
湿度传感器模块湿度传感模块的工作原理图如图8所示湿敏元件：湿度变化电容变化电压变化输出电量收集数据 HS1101在电路中相当于一个电容器件，它的电容量随着所测空气湿度的增加而增大，为了能将电容的变化转换成电压的变化，我们设计了振荡电路、消除零点电容影响电路、整流路、积分电路、电压—电流转换电路、放大电路等。
图8 工作原理图图9 湿度检测振荡电路图振荡电路的作用是将电容的变化量转化为频率可变的方波。
或非门G1工作在电压传输特性的转折区，把它的输出电压直接连接到或非门G2的输入端。
G2即可得到一个介于高低电平之间的静态偏置电压，从而使G2的静态工作点也处于电压传输特性转折区上。
反馈环路中电容使电路在两个暂稳态之间往复振荡。
由于电容充放电的时间T为，所以输出的方波频率RC，可见输出频率f2.2/1和电容值成反比。
通过这个电路使湿度信号变为电容值，最后变为频率信号输出。
湿度检测振荡电路图如图9所示图10 线性输出信号调整电路图湿度的脉冲信号再经过后面的二极管整流、RC积分电路，得到随温度变化的电压。
由于信号比较微弱，再经过一个同向比例放大器把信号放大，最终把信号调理为0～3Ｖ的输出。
线性输出信号调整电路图如图10所示采用AM2301温湿度测量是采用AM2301数字温湿度传感器，这是一款含有已校准数字信号输出的温湿度复合传感器。
