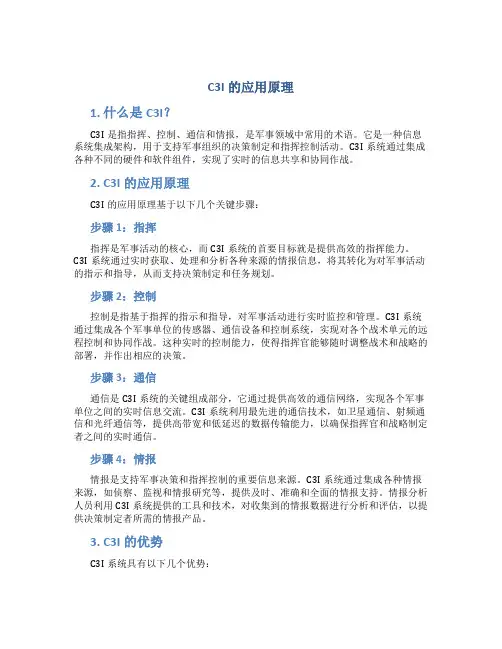

C3I的应用原理1. 什么是C3I？C3I是指指挥、控制、通信和情报，是军事领域中常用的术语。
它是一种信息系统集成架构，用于支持军事组织的决策制定和指挥控制活动。
C3I系统通过集成各种不同的硬件和软件组件，实现了实时的信息共享和协同作战。
2. C3I的应用原理C3I的应用原理基于以下几个关键步骤：步骤1：指挥指挥是军事活动的核心，而C3I系统的首要目标就是提供高效的指挥能力。
C3I系统通过实时获取、处理和分析各种来源的情报信息，将其转化为对军事活动的指示和指导，从而支持决策制定和任务规划。
步骤2：控制控制是指基于指挥的指示和指导，对军事活动进行实时监控和管理。
C3I系统通过集成各个军事单位的传感器、通信设备和控制系统，实现对各个战术单元的远程控制和协同作战。
这种实时的控制能力，使得指挥官能够随时调整战术和战略的部署，并作出相应的决策。
步骤3：通信通信是C3I系统的关键组成部分，它通过提供高效的通信网络，实现各个军事单位之间的实时信息交流。
C3I系统利用最先进的通信技术，如卫星通信、射频通信和光纤通信等，提供高带宽和低延迟的数据传输能力，以确保指挥官和战略制定者之间的实时通信。
步骤4：情报情报是支持军事决策和指挥控制的重要信息来源。
C3I系统通过集成各种情报来源，如侦察、监视和情报研究等，提供及时、准确和全面的情报支持。
情报分析人员利用C3I系统提供的工具和技术，对收集到的情报数据进行分析和评估，以提供决策制定者所需的情报产品。
3. C3I的优势C3I系统具有以下几个优势：1.实时性：C3I系统提供实时的指挥控制能力，使得指挥官能够迅速做出决策和调整战术。
2.协同作战：C3I系统实现了各个军事单位之间的协同作战，能够提高作战效率和命中率。
3.情报支持：C3I系统集成了各种情报来源和分析工具，为决策制定者提供全面的情报支持。
4.通信能力：C3I系统提供高带宽、低延迟的通信能力，确保各个战术单元之间的实时通信。
关于坦克火控系统误差的探讨
172研究与探索Research and Exploration ·工程技术与创新中国设备工程 2020.09 (下)坦克火控系统即控制坦克中武器（多为火炮）的瞄准发射系统，应用火控系统的目的，在于大幅度减小坦克武器在使用过程中的反应时间，提升目标攻击的准确性，若按照瞄准控制的方式进行划分，我国坦克火控系统常见的有指挥仪式、扰动式以及非扰动式三类。
在对坦克火控系统进行实际应用的过程中，经常会因为各类原因造成误差，使得攻击目标精确性不足，因此，了解坦克火控系统误差形成原因，并通过相关手段来降低误差，实现目标的精准打击，是相关工作人员要重点关注的一个问题。
1 坦克火控系统的误差源分析以目前国内常见的坦克火控系统作为研究对象，笔者总结了其常见误差源，从坦克火控系统的工作流程和功能层面出发，分析出了坦克火控系统常见误差源树状图，之后根据两种原则，对这些误差源进行分类分析。
第一，基于可控制性和不可控制性原则，把误差源划分成火控系统设计人员控制中的误差与火控系统设计人员不能控制的误差，针对不能控制的误差，不能基于系统设计人员的要求对坦克进行控制，所以在开展系统设计工作和设备选取工作时，设计人员一定要独立考虑；第二，基于误差源的特性，将其划分为系统误差与随机误差，通常情况下，坦克火控系统中的系统误差能够在校验环节进行消除。
整体来讲，在坦克火控系统中，常见的误差源包含有初速度计算误差、距离测算误差、跟踪误差、火控系统稳定性误差等10余种误差。
值得注意的是，针对系统误差和不可控制误差，尽管不对其开展精确度分配，但是，在对系统的总误差进行确定以后，需要对这些误差对射击精度造成的影响开展研究，以此,消除误差影响，提升关于坦克火控系统误差的探讨丁思源1，曾梁杭2（1.中国人民解放军32272 部队31分队，甘肃 武威 733000；2.中国人民解放军32272部队41分队，四川 什邡 618400）摘要：基于笔者个人经验，首先就坦克火控系统误差形成的常见原因进行分析，并在此基础上，分析了坦克火控系统的误差传递关系，最后，通过相关的案例讲解，论述了降低坦克火控系统误差的有效方法，希望能够为从事相关领域研究的技术人员提供一定有价值的参考。
防空C^3I系统作战效能评估
Ｖｏ１３ Ｎｏ １ ． １。 ． Ｊ ｎｕ ｒ ２ ０ ａ ａ ｙ， ０ ６
火 力 与 指 挥 控 制
Ｆｉｅ Ｃｏ ｒ ｌａ ｄ Ｃｏ ｒ ｎｔ ｏ ｎ ｍｍ ａ ｄ Ｃｏ ｔ ｏ ｎ ｎｒｌ
第３ １卷
第 １期
２０ ０ ６年 １月
２ 建 立 评 估模 型
２ １ 各属 性效 能评估 方 法的选 取 ． 第 一步 ： 用 概率 分 析 法建 立 评 估 系统属 性 模 运 型中 的 Ｐ （ 、 ， ） Ｐ （ 模 型 ； ）Ｐ （ ＠ 、 ＠）
ＭＴＢ —— 指 挥站 的平 均故 障 间隔 时间 ； Ｆ ＭＴＴＲ—— 指 挥站 的平 均修 复 时间 。 可信 赖性 矩 阵为 ：
确 立 评估 指标 体 系
防 空 Ｃ ｌ系统 的 主要 功 能 是 收 集 、 理 、 输 、 处 传 显示 敌 机信 息 ， 于 我军 的集 火单 位迅 速发 现 、 捉 便 捕
已经 跨人 了信 息化 时代 ， 因此 ， 集指 挥 、 控制 、 信与 通 情报 为一 体 的 Ｃ Ｉ 系统在 作 战 中的重 要性 越 来 越 突
所 示 的作战 效 能评估 体 系 。
防空 Ｃ Ｉ 统作 战 效能 评 估 的总 准则 是新 系 统 系
维普资讯
马立涛 ， ： 等 防空 Ｃ Ｉ ３ 系统作战效能评估
（ 总第 ３ —０ ５ １ ３）
・３ ５・
进 行 比较全 面 的评 估 ， 照 １ ６ 年 美 国工业 界 武器 参 ９５ 系统效 能 咨询委员 会 （ ＥＩ ＷＳ ＡＣ） 中 １ ０多位 科 学 集 ０ 家研究 后提 出 的 Ｅ—Ａ ・ ・ Ｄ Ｃ效 能模 型 ， 系本评 联
关键词 ： 防空 Ｃ Ｉ 统 ， 战 效 能 ． Ｅ ＡＣ方 法 系 作 ＷＳ Ｉ 中 图 分 类 号 ： Ｊ ６ ． Ｔ ７８４ 文献标识码 ： Ａ
观灭火花点对噪声图片满足点布尔达式判断战舰误判造成损失

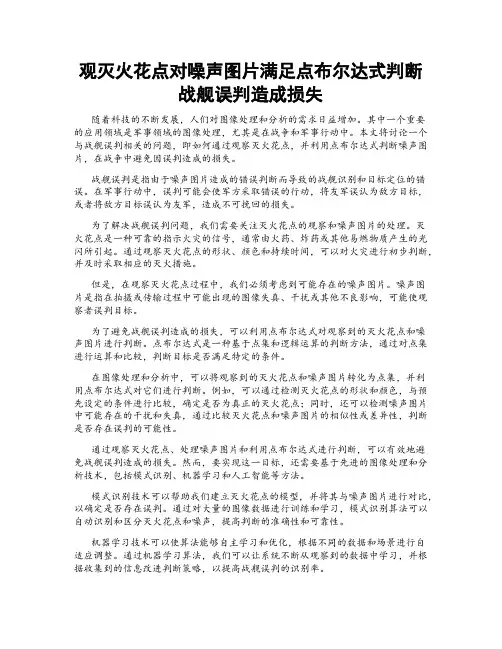

观灭火花点对噪声图片满足点布尔达式判断战舰误判造成损失随着科技的不断发展，人们对图像处理和分析的需求日益增加。
其中一个重要的应用领域是军事领域的图像处理，尤其是在战争和军事行动中。
本文将讨论一个与战舰误判相关的问题，即如何通过观察灭火花点，并利用点布尔达式判断噪声图片，在战争中避免因误判造成的损失。
战舰误判是指由于噪声图片造成的错误判断而导致的战舰识别和目标定位的错误。
在军事行动中，误判可能会使军方采取错误的行动，将友军误认为敌方目标，或者将敌方目标误认为友军，造成不可挽回的损失。
为了解决战舰误判问题，我们需要关注灭火花点的观察和噪声图片的处理。
灭火花点是一种可靠的指示火灾的信号，通常由火药、炸药或其他易燃物质产生的光闪所引起。
通过观察灭火花点的形状、颜色和持续时间，可以对火灾进行初步判断，并及时采取相应的灭火措施。
但是，在观察灭火花点过程中，我们必须考虑到可能存在的噪声图片。
噪声图片是指在拍摄或传输过程中可能出现的图像失真、干扰或其他不良影响，可能使观察者误判目标。
为了避免战舰误判造成的损失，可以利用点布尔达式对观察到的灭火花点和噪声图片进行判断。
点布尔达式是一种基于点集和逻辑运算的判断方法，通过对点集进行运算和比较，判断目标是否满足特定的条件。
在图像处理和分析中，可以将观察到的灭火花点和噪声图片转化为点集，并利用点布尔达式对它们进行判断。
例如，可以通过检测灭火花点的形状和颜色，与预先设定的条件进行比较，确定是否为真正的灭火花点；同时，还可以检测噪声图片中可能存在的干扰和失真，通过比较灭火花点和噪声图片的相似性或差异性，判断是否存在误判的可能性。
通过观察灭火花点、处理噪声图片和利用点布尔达式进行判断，可以有效地避免战舰误判造成的损失。
然而，要实现这一目标，还需要基于先进的图像处理和分析技术，包括模式识别、机器学习和人工智能等方法。
模式识别技术可以帮助我们建立灭火花点的模型，并将其与噪声图片进行对比，以确定是否存在误判。
道听途说中国C4ISR
中国的C3I.C4I系统什么是C4I系统？它是指指挥、控制、通讯、电脑和情报的集成，以前一直被运用在军事领域，它以计算机为核心，综合运用各种信息技术，对军队和武器进行指挥与控制。
C3I 是指挥，控制，通信和情报的英文缩写(Command，Contral，Communi Cation，intelligence ) C4I是在前者的基础上加上一个计算机(Computer)。
那么，中国的C4I系统，神秘吗？今天的60周年国庆节，预警机梯队首次公开亮相阅兵式。
空警－2000和空警－200两型国产预警机，分别作为领队梯队长机和预警机梯队长机，先后飞越天安门广场，首次公开亮相，接受检阅。
1架空警2000与空军"八一"飞行表演队的8架歼－7GB护卫机组成9机楔队，为空中领队梯队；2架空警－200与空军某航空兵师的6架歼－11组成两个楔队，为空中梯队第二梯队。
由此，可以看出，中国的C4I系统的重要性。
在军事领域中，C4I的应用是重要的。
尽管北大西洋公约组织（北约）所享有的许多成功50多年来，有指挥，控制，通信，计算机和情报（C4I）的互操作性，应该承认和纠正不足之处。
至于北约继续修改其对集体安全的使命在欧洲的最新理论，这些挑战的C4I互操作性的重要性日益增加。
C4I的互操作性很重要，因为它是一种粘合剂，结合先进的经营原则，反过来是理论基础。
北约的存在互操作性挑战的C4I在冷战和行动在波斯尼亚和科索沃的课程。
北约的C4I互用性的挑战是可以克服的通过加强联合特遣部队（联合特遣部队）的概念，选择的国家提供一个架构的C4I能力未来作战指挥员，确保未来的成员国在适当的C4I标准化协定的遵守情况，并在网络中心投资战（网络中心战）。
北约的未来作战任务的成功，可以很好地确定在解决互操作性挑战的C4I放在今天的努力。
中国领导层分别为党、政、军系统建立相互独立的通信系统，为此成立了原邮电部和隶属于中央军委的通信部，以及覆盖全国的通信网络；该网络包括一个公共通信网(国家通信网)和两个专用通信网(军用通信和铁路通信网)。
两次转火射击时防空C3I系统火力分配模型研究
两次转火射击时防空C3I系统火力分配模型研究
王海峰;刘顺利;王炳华
【期刊名称】《地面防空武器》
【年(卷),期】2005(000)002
【摘要】引言火力的最优分配是作战计划的重要内容，是防空兵射击指挥的核心问题，也是防空C3I系统中辅助决策技术重要的组成部分，它随着防空C3I系统的发展而发展。
防空火力分配有时又称防空作战中的武器目标分配（Weapon Target Assignment，简称WTA），
【总页数】3页(P44-46)
【作者】王海峰;刘顺利;王炳华
【作者单位】防空兵指挥学院在读硕士研究生;防空兵指挥学院教授;防空兵指挥学院副教授
【正文语种】中文
【中图分类】E9
【相关文献】
1.基于辅助决策系统舰炮防空火力分配模型
2.弹炮结合防空武器系统火力分配模型
3.防空系统目标威胁评估与火力分配模型
4.防空中存在两次转火射击时的火力分配模型
5.基于遗传算法的要地防空武器系统最优火力分配模型研究
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
野战防空C 3I 系统的目标指示雷达测量误差对目标火力分配的影响齐和平(北方自动控制技术研究所 太原 030006) 摘 要 以某野战防空C 3I 系统为背景,针对目标雷达的测量误差对系统目标火力分配的影响进行了分析,在系统分别配置警17雷达和387雷达的情况下,通过仿真给出目标落入武器单元火力范围的最大概率和概率分布曲线图,提出系统建模应考虑的一些因素,为大系统的性能分析和总体建模奠定了基础。
关键词 测量误差 乘同余 优化分配环 正态分布Influence of Field Antiaircraft C 3I System Target Indication Radar Measurement Error on Target Fire DistributionQi Heping(North Automatic Control Technology Institute ,Tai yuan 030006) ABSTRACT With the backg ro und o f a Field Antiaircra ft C 3I System ,th e paper ana ly ses the influ-ence o f tar ge t radar m ea sur ement e rro r o n sy stem ta rg et fir e distributio n,and the max imum pro ba bility and pro bability distributio n curv e diag ra m w hich targ et falls in th e fire ar ea o f weapon unit,ar e g v en by means of simula tio n w hen the system is equipped w ith w ar ning radar 17and 387,and then presents the considera tions a bo ut sy stem modeling ,which will lay a founda tion fo r system perfo rma nce analysis and system mo deling.KEY WORDS measurement er ro r,multipilicativ e co ng r uential metho d,dist ributio n loo p o f o pti-mi zatio n ,no r ma l distributio n1 问题的提出在空袭和防空的对抗中,对防空系统来说,敌机的运动参数(高度、速度、航向等)是其目标火力分配的重要依据,而目标运动参数的可信度直接依赖于目标指示雷达测量误差的大小。
在假定目标做等速直线运动的条件下,建立了目标火力分配数学模型,并确定37炮和57炮火力单元的优化分配环。
采用环内同一目标的连续两个测量点的信息,分别对系统配备警17雷达和387雷达的情况下,进行雷达测量误差对目标穿越火力圈影响的仿真计算,给出落入37炮和57炮火力单元范围的最大概率和概率分布曲线。
根·32·(总第21-272) 火力与指挥控制 第21卷 第4期收稿日期 1995-08-11 1996-05-20修改据仿真结果,可以看出目标指示雷达的测量误差对火力分配的影响,从而提出了提高系统目标火力分配正确率的方法。
给系统雷达选型、系统建模和系统性能指标的分析提供有力依据。
2 仿真模型的建立(1)目标运动模型和雷达测量模型目标运动模型:假定目标做等速直线运动,雷达在二维平面坐标系内测量目标(无高度测量)。
X i (K +1)=H X i (K )+U i (K )其中 X i =〔X i 1(K ),X i 2(K ),X i 3(K ),X i 4(K )〕TH =1ΔF 000100001ΔF 0001下标i 为第i 批目标,X i 1、X i 2分别表示X 方向的位置和速度。
X i 3、X i 4分别表示Y 方向的位置和速度。
ΔF 为雷达采样周期,U i (K )为目标运动的随机误差,假定它为零均值,方差为Q i (K )的高斯白噪声。
雷达测量模型:令 Z i (K )表示K 时刻第i 批目标的坐标测量值,则第i 批目标的观测方程为:Z i (K )=H X i (K )+V i (K )其中 X i =〔X i 1(K ),X i 2(K ),X i 3(K ),X i 4(K )〕TH =10000010V i (K ),也假定它是高斯白噪声过程。
则:E 〔V i (K )〕=0E 〔V i (K )V Ti (K )〕=V r i (K )W kl其中 W kl =0 k ≠l1 k =lV ri (K )表示第i K 时刻测量的均方差。
(2)(0,1)均匀分布随机数的产生利用乘同余法按下列公式计算出(0,1)均匀分布的随机序列。
X i =C ·X i -1 (MO DM ) X i =X i /M i =1,2,3……n 式中,C 为乘数,M 为模,初始值X 0为种子。
它们皆为正整数。
在系统仿真中选取:X 0=1 C =75=16807 M =231-1(3)正态分布N (_,W )随机数的产生利用中心极限定理近似抽样的方法,产生N (_,W )随机数。
选取n 个(0,1)均匀分布随机数r 1,r 2……r n ,则可得:X =(∑ni =1r i -ng /2) n /12渐有正态分布N (0,1)。
在本系统仿真中,选取n =12有: X =∑12i =1r i-6.0·33· 野战防空C 3I 系统的目标指示雷达测量误差对目标火力分配的影响(总第21-273)则由公式 Y =W X +_可得N (_,W )分布的随机数Y 。
3 仿真计算和流程图(1)目标指示雷达技术指标警17雷达:387雷达:测距误差 δr =2km 测角误差 δθ=20采样周期 T =20s测距误差 δr =0.5km 测角误差 δθ=0.50采样周期 T =10s (2)目标分配终了线选定: t 37=129s t 57=137s 目标运动速度 V =250m /s (3)仿真算法假定条件:·目标是飞向火力单元。
·坐标系是以火力中心为坐标原点的二维平面坐标系。
采用环内同一目标的两个测量点的信息,分别对系统配备警17雷达和387雷达的情况下,进行雷达测量误差对目标穿越火力圈影响的仿真算法如下:①选定参数选定:仿真计算一组理想测量点(两个)所在直线航路穿越火力圈的概率所需重复仿真10000次。
m ax n 为仿真次数计数器,其初始值为10000。
V =250m /s 表示目标的运动速度。
警17雷达:387雷达:测距误差 δr =2km 测角误差 δθ=20采样周期 T=20s测距误差 δr =0.5km 测角误差 δθ=0.50采样周期 T=10s t 37=129s t 57=137sr37,57 表示火力圈半径(37炮为2.5km 、57炮为4km )。
minn 为一组理想测量点(两点)所在航路穿越火力圈次数的计数器,其初始值为零。
②选取两个标准的测量点A (r 1,T 12),B (r 2,T 12)距离:r 1=t 37(或t 57)*V ; r 2=r 1+V *T 方位:T 12=c /4 (或为0～2c之间的某一常数)③确定初始的两个理想测量点A 1(r 11,T 11),B 1(r 22,T 22)距离:r 11=r 1r 22=((V *T *co s (T 11-T )+r 11*cos (T11))2+(V *T *sin (T 11-T )+r 11*sin (T 11))2)1/2方位:T11=T 12T22=a rctg ((V *T *sin (T 11-T )+r 11*sin (T 11))/(V *T *cos (T 11-T )+r 11*co s (T11)))·34·(总第21-274)野战防空C 3I 系统的目标指示雷达测量误差对目标火力分配的影响 式中:T 表示目标理想直线航路与最近理想点和火力范围中心连线的夹角,逆时针为正,顺时针为负。
取:T 的初始值为c /4④产生N (0,1)分布的四个随机数X 1,X 2,Y 1,Y 2,给两个理想测量点加噪声。
见仿真模型。
⑤计算航路捷径 PP ⑥假如航路捷径 PP ≤r37,57,则计数器 minn <=minn +1计数器 max n <=m axn -1⑦假如max n =0,则转⑧,否则转④⑧计算T 时,航路穿越37火力圈(或57火力圈)的概率 P =minn /10000⑨ΔT =0.01; T <=T -ΔT ; 假如T ≤-c /4,结束。
否则转③。
(4)仿真流程图如图1图1仿真流程图N计算目标落入火力范围的概率Y判断总计数器是否到?N穿越计数器加(minn)1Y判断是否穿越火力圈?计算火力单元到航路的距离PP 加噪声取理想值距离、方位产生N (W ,_)分布随机数产生N (0,1)分布随机数产生(0,1)均匀分布随机数初始化参数4 仿真结果目标落入火力单元范围最大概率如下表:警17雷达W r =2k m W θ=2°P 370.186P 570.259W r =1k m W θ=1°P 370.337P 570.461387雷达W r =0.5km W θ=0.5°P 370.359P 570.486W r =0.25km W θ=0.25°P 370.638P 570.802 警17雷达测量目标落入火力单元范围的概率分布曲线图如图2。
图中:纵坐标P 表示目标落入武器单元火力圈的概率。
横坐标α表示目标理想直线航路与最近理想点和火力范围中心连线的夹角,逆时针为正,顺时针为负。
曲线①为警17雷达测量的目标落入37炮火力单元的概率分布。
曲线②为警17雷达测量的目标落入57炮火力单元的概率分布。
曲线③为警17雷达测量的目标(假定W θ=10、W r =1km )落入37炮火力单元的概率分布。
曲线④为警17雷达测量的目标(假定W θ=10、Wr =1km )落入57炮火力单元的概率分布。
曲线⑤为387雷达测量的目标落入37炮火力单·35· 野战防空C 3I 系统的目标指示雷达测量误差对目标火力分配的影响(总第21-275)图2 概率分布曲线图元的概率分布。
