不锈钢电解抛光工艺
电解抛光工艺(3篇)
第1篇一、引言电解抛光工艺是一种利用电解原理，通过电解液中的电化学反应，使工件表面形成一层均匀、光滑、清洁的氧化膜，从而提高工件表面质量的一种表面处理技术。
电解抛光工艺广泛应用于金属、非金属及复合材料表面处理领域，具有高效、环保、经济等优点。
本文将对电解抛光工艺的原理、工艺参数、应用及发展趋势进行探讨。
二、电解抛光工艺原理电解抛光工艺的原理是利用电解液中的电化学反应，在工件表面形成一层均匀、光滑、清洁的氧化膜。
具体过程如下：1. 电解液组成：电解液主要由电解质、溶剂、添加剂等组成。
电解质是电解抛光过程中的主要反应物，通常为氧化剂，如硝酸、硫酸等。
溶剂用于溶解电解质，提高电解液的导电性。
添加剂用于改善电解液的性能，如提高抛光速率、降低能耗等。
2. 电解抛光过程：将工件作为阳极，阴极通常为不锈钢板或钛板。
将工件放入电解液中，通电后，工件表面发生氧化还原反应，形成一层氧化膜。
氧化膜的生长速度与电解液成分、电流密度、温度等因素有关。
3. 抛光过程：电解抛光过程中，氧化膜的生长速度大于其溶解速度，从而使工件表面形成一层均匀、光滑的氧化膜。
随着电解过程的进行，氧化膜逐渐增厚，直至达到所需的抛光程度。
三、电解抛光工艺参数1. 电解液成分：电解液成分对电解抛光效果有重要影响。
合理选择电解液成分，可以提高抛光速率、降低能耗、延长设备使用寿命。
常见电解液成分如下：（1）硝酸型电解液：适用于不锈钢、铝、铜等金属的抛光。
（2）硫酸型电解液：适用于碳钢、铸铁等金属的抛光。
（3）磷酸型电解液：适用于铜、铝等金属的抛光。
2. 电流密度：电流密度是影响电解抛光效果的关键因素。
电流密度过高，易产生局部过热，导致氧化膜不均匀；电流密度过低，抛光速率慢。
一般电流密度范围为0.5～2A/dm²。
3. 温度：电解液温度对抛光效果有较大影响。
温度过高，易产生气泡，影响抛光质量；温度过低，抛光速率慢。
一般电解液温度范围为20～40℃。
不锈钢电解抛光工艺流程
不锈钢电解抛光工艺流程
朋友们！今天来跟你们唠唠不锈钢电解抛光这档子事儿！这可是我在这行
摸爬滚打了 20 多年的拿手好戏啊！
先来说说准备工作吧，咱得把那些不锈钢件洗得干干净净的，一点脏东西
都不能留。
哇，这要是没洗干净，后面可就麻烦大啦！我跟你们说，我刚开始
干这行的时候，就因为没洗干净，搞砸过好几次，唉，那时候真是被师傅骂惨咯！
然后呢，就是调配电解液啦。
这电解液的比例可得整对喽，我记得好像是
磷酸、硫酸还有啥来着，我这脑子，年纪大了，有时候还真容易忘事儿。
不过
也可能记错喽，反正得按照一定的比例来。
接着把不锈钢件放进电解槽里，通上电，这时候就等着奇迹发生吧！哇哦，你能看到表面开始变得亮晶晶的。
不过这过程中可得注意电流和电压的稳定，
要是不稳定，哼哼，那可就不好玩儿啦！
说到这电流电压，我想起有一次，我不小心调错了，结果那批货全废了，唉，损失惨重啊！从那以后，我可长记性了。
对了对了，还有个关键的点，电解的时间也得把握好。
时间短了，效果出
不来；时间长了，又容易把表面搞坏。
嗯...这就得靠经验啦，多试几次就有数了。
我这又扯远啦！咱接着说，电解完了之后，把工件捞出来冲洗干净。
这冲洗也有讲究，得冲得彻彻底底的，不能有残留的电解液。
你们说，这不锈钢电解抛光是不是挺有意思的？我刚开始学的时候，那叫一个头疼，不过慢慢的也就熟练了。
现在这技术发展得也快，好多新的设备和方法出来，我这老骨头还得不停地学习呢！
要是你们在操作过程中有啥问题，随时来问我，咱们一起研究研究！。
不锈钢电解抛光阴极材料

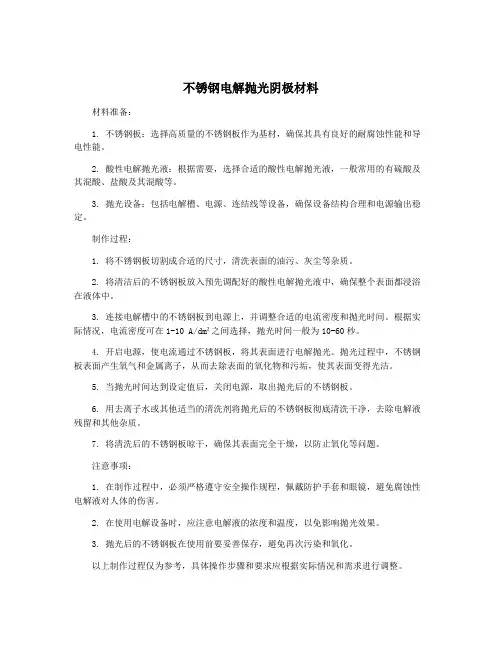

不锈钢电解抛光阴极材料
材料准备：
1. 不锈钢板：选择高质量的不锈钢板作为基材，确保其具有良好的耐腐蚀性能和导电性能。
2. 酸性电解抛光液：根据需要，选择合适的酸性电解抛光液，一般常用的有硫酸及其混酸、盐酸及其混酸等。
3. 抛光设备：包括电解槽、电源、连结线等设备，确保设备结构合理和电源输出稳定。
制作过程：
1. 将不锈钢板切割成合适的尺寸，清洗表面的油污、灰尘等杂质。
2. 将清洁后的不锈钢板放入预先调配好的酸性电解抛光液中，确保整个表面都浸浴在液体中。
3. 连接电解槽中的不锈钢板到电源上，并调整合适的电流密度和抛光时间。
根据实际情况，电流密度可在1-10 A/dm²之间选择，抛光时间一般为10-60秒。
4. 开启电源，使电流通过不锈钢板，将其表面进行电解抛光。
抛光过程中，不锈钢板表面产生氧气和金属离子，从而去除表面的氧化物和污垢，使其表面变得光洁。
5. 当抛光时间达到设定值后，关闭电源，取出抛光后的不锈钢板。
6. 用去离子水或其他适当的清洗剂将抛光后的不锈钢板彻底清洗干净，去除电解液残留和其他杂质。
7. 将清洗后的不锈钢板晾干，确保其表面完全干燥，以防止氧化等问题。
注意事项：
1. 在制作过程中，必须严格遵守安全操作规程，佩戴防护手套和眼镜，避免腐蚀性电解液对人体的伤害。
2. 在使用电解设备时，应注意电解液的浓度和温度，以免影响抛光效果。
3. 抛光后的不锈钢板在使用前要妥善保存，避免再次污染和氧化。
以上制作过程仅为参考，具体操作步骤和要求应根据实际情况和需求进行调整。
不锈钢电解抛光工艺及配方
不锈钢电解抛光工艺及配方1. 引言不锈钢电解抛光工艺是一种常用的表面处理方法，用于提高不锈钢制品的光洁度和美观度。
本文将介绍不锈钢电解抛光的工艺流程和配方，以及其在工业制造中的应用。
2. 不锈钢电解抛光工艺不锈钢电解抛光是利用电解作用将不锈钢表面的氧化物和杂质去除，从而使其表面变得光滑、亮丽。
下面是不锈钢电解抛光的工艺流程：2.1 准备工作•检查不锈钢制品表面是否有油脂、灰尘等杂质，如有需要进行清洗。
•准备电解液和电解槽。
2.2 电解抛光步骤1.将不锈钢制品放入电解槽中，保证制品与电解液接触。
2.调整电解液的温度、浓度和pH值，根据不同的不锈钢材质和要求进行调整。
3.设置电解参数，如电流密度、电解时间等。
4.开始电解抛光过程，通过施加电流使不锈钢表面发生氧化还原反应，将氧化物和杂质溶解。
5.定期检查抛光效果，根据需要调整电解参数。
6.抛光结束后，将制品从电解槽中取出，用水冲洗干净。
2.3 后处理工作•检查抛光后的制品表面是否满足要求，如有需要可以进行二次抛光或其他表面处理。
•对电解液进行处理，如中和废液、回收有价值的成分等。
3. 不锈钢电解抛光配方不锈钢电解抛光液的配方根据不同的要求和材质有所差异，下面是一个常用的配方示例：•硫酸：1000 mL•硫酸铜：10 g•磷酸：30 g•硝酸：10 mL•氟化钠：10 g•硫酸铵：30 g将以上成分按照一定比例混合，并加入适量的水稀释至所需浓度。
4. 不锈钢电解抛光的应用不锈钢电解抛光广泛应用于不锈钢制品的制造和表面处理过程中，主要包括以下方面：•厨具制造：不锈钢电解抛光可使不锈钢锅具、餐具等表面更加光滑，提高其耐腐蚀性和美观度。
•建筑装饰：不锈钢电解抛光可用于不锈钢门窗、扶手、楼梯等制品的表面处理，增加其光洁度和质感。
•医疗器械：不锈钢电解抛光可用于医疗器械的制造过程中，提高其表面的洁净度和光滑度，减少细菌滋生。
•电子设备：不锈钢电解抛光可用于电子设备外壳的表面处理，提高其外观质量和散热性能。
不锈钢电解抛光原理
不锈钢电解抛光原理不锈钢是一种重要的材料，在现代工业制造中广泛应用。
然而，不锈钢表面常常存在着一些缺陷，如氧化层、锈蚀、划痕等，这些缺陷不仅影响了不锈钢的美观度，还可能降低其抗腐蚀能力和机械性能。
为了解决这些问题，人们发明了不锈钢电解抛光技术。
不锈钢电解抛光是一种利用电化学原理进行表面处理的技术。
其基本原理是利用电解液中的电解质和电极表面之间的电化学反应，使得不锈钢表面的氧化层、锈蚀、划痕等缺陷被去除，从而实现表面的抛光和光洁度的提高。
电解抛光的过程中，不锈钢作为阳极，电解液作为阴极，形成了电解池。
电解液中的电解质可以是硝酸、氢氟酸、硫酸等强酸，也可以是碱性电解液，如氢氧化钠、氢氧化钾等。
电解液中的电解质与阳极表面之间发生电化学反应，使得不锈钢表面的缺陷被溶解掉，同时在表面形成了一层致密的、具有光泽的氧化膜。
这样，不锈钢表面的光洁度得到了显著提高。
电解抛光的过程中，需要控制电流密度、电解液温度、PH值等参数，以保证抛光效果和表面质量。
其中，电流密度是决定抛光速率和表面质量的重要参数。
通常情况下，电流密度越大，抛光速度越快，但表面质量也越差；反之，电流密度越小，抛光速度越慢，但表面质量也越好。
因此，在实际生产中，需要根据不同的要求和条件，选择适当的电流密度和电解液配方，以达到最佳的抛光效果。
除了电解抛光外，还有一些其他的不锈钢表面处理方法，如机械抛光、化学抛光等。
这些方法各有优缺点，但相对而言，电解抛光具有以下优势：1. 可以在短时间内获得较好的抛光效果，生产效率高；2. 抛光质量稳定，表面光泽度高，不易受到外界环境的影响；3. 抛光过程中不会产生污染物，对环境友好。
不锈钢电解抛光技术是一种高效、稳定、环保的表面处理方法，其原理基于电化学反应，通过控制电流密度、电解液配方等参数，可以获得较好的抛光效果和表面质量。
在现代工业制造中，不锈钢电解抛光技术已经得到广泛应用，并在提升不锈钢产品的质量和美观度方面发挥着重要作用。
不锈钢抛光工艺标准
不锈钢抛光工艺标准
不锈钢抛光工艺是为了提高不锈钢表面的光洁度、亮度和耐腐蚀性，常用于制造具有良好外观的产品，如厨具、建筑材料、装饰品等。
以下是一般的不锈钢抛光工艺标准步骤：
1.表面处理：
•检查不锈钢表面，确保没有明显的缺陷、氧化或污渍。
•清洁表面，去除表面的尘土、油脂等杂质。
2.砂带研磨：
•使用砂带磨床进行砂带研磨，通过逐渐精细的研磨过程去除粗糙表面，达到平滑度要求。
3.抛光剂处理：
•将不锈钢表面涂覆抛光剂，可采用固体抛光剂或液体抛光剂。
4.机械抛光：
•使用抛光机械进行机械抛光，通常采用旋转的抛光毛刷或抛光轮，根据需要使用不同粗细度的抛光头。
5.电解抛光：
•对需要更高亮度的产品，可以采用电解抛光工艺。
电解抛光可以在不改变尺寸的前提下提高表面光洁度。
6.清洗和酸洗：
•清洗抛光后的不锈钢，去除抛光剂和抛光过程中产生的污染物。
•进行酸洗处理，以去除可能残留在表面的氧化物。
7.烘干：
•将不锈钢制品进行烘干，确保表面无水痕。
8.表面检查：
•进行最终的表面检查，确保达到产品要求的光洁度和亮度标准。
9.保护涂层：
•在需要的情况下，为不锈钢表面涂上保护膜或采用其他方式增加表面的耐腐蚀性。
请注意，不同的应用和要求可能需要不同的抛光工艺和标准。
行业和产品标准也可能有所不同。
在实际应用中，建议遵循相关的国家或地区标准，以确保产品符合相应的质量要求。
不锈钢电解抛光工艺【详解】
不锈钢电解抛光工艺内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc 加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一.工作原理⑴、电解是以抛光工件为阳极，不溶性金属为阴极，两极同时浸入电化学槽中，通直流电而产生有选择性的阳极溶解，因此不锈钢表面达到高度光洁和光泽的外观。
⑵、电解作用不锈钢经过电解,其色泽内外一致,清洁光亮,光泽持久，表面形成---黏性薄膜,抗腐蚀性能增强。
二. 电解溶液组成和工艺条件1.磷酸：能起溶解作用又能在不锈钢表面形成磷酸盐保护膜，阻止不锈钢表面发生过腐蚀。
其含量变化较宽，以750mL/L左右为佳。
（1）含量过高时，槽液电阻增大，黏度提高,导致所需电压较高，使整平速度迟缓。
（2）含量过低时，活化倾向大，钝化倾向小，导致不锈钢表面不均匀腐蚀。
2.硫酸：是活化剂，能提高溶液的导电率，降低电阻，从而降低槽电压，节约电能，有利于改善分散能力和提高阳极电流效率。
其含量控制在180～210mL/L为最佳。
（1）含量过高时，活化倾向太大，易使抛光表面出现过腐蚀，呈现均匀的密集麻点。
（2）含量过低时，出现严重的不均匀腐蚀。
3.铬酐：是强氧化剂，使表面形成钝化膜，避免表面腐蚀，有利于获得光洁表面。
其含量控制在50～60g/L为宜。
（1）铬酐浓度太低，不易获得光亮表面。
（2）浓度太高时在大电流下，易产生沉淀析出，降低电流效率，使抛光表面产生麻点等过腐蚀。
4.丙三醇（甘油）：能起到良好的缓蚀作用，与磷酸生成络合物及其金属衍生物，使抛光表面非常光亮细致，甘油还能防止不锈钢在电解液中的化学腐蚀。
（1）含量过低时，抛光表面虽然光亮，但有腐蚀粗糙之处。
（2）含量高时，即可克服粗糙，又使抛光面光亮细致。
（3）含量过高时，会产生太多的泡沫，影响操作，也浪费材料。
不锈钢电解抛光工艺及配方
不锈钢电解抛光工艺及配方
不锈钢电解抛光是一种广泛应用于不锈钢表面的表面处理技术，可提高不锈钢表面的亮度和平整度。
以下是一种常见的不锈钢电解抛光工艺及配方：
工艺步骤：
1. 清洗：将待处理的不锈钢件清洗干净，去除表面的油污和杂质。
2. 预处理：将待处理的不锈钢件浸泡在10%-15%的盐酸溶液中，除去表面的氧化层和黑斑。
3. 电解抛光：将不锈钢件放置在电解槽中，通过阳极（不锈钢）和阴极（铜或铝）的配对，加入适量的酸性抛光液和适当的电流密度进行电解抛光。
电流密度的选择应根据具体情况进行优化，一般在1-5 A/dm2范围内。
抛光液的酸性pH值一般为1-2，通过配方来控制。
4. 清洗：将抛光后的不锈钢件从电解槽中取出，用清水冲洗干净，去除残留的抛光液和产生的气泡。
5. 中和处理：将清洗干净的不锈钢件放置在中和槽中，用碱性溶液进行中和处理，去除抛光过程中产生的酸性物质。
6. 干燥：将中和后的不锈钢件晾干或用热风、烘箱等进行干燥。
配方示例：
- 硫酸：30-40 g/L
- 氯化铁：40-50 g/L
- 氢氟酸：10-20 g/L
- 硼酸：10-20 g/L
- 氯化铵：10-20 g/L
以上只是一种不锈钢电解抛光的工艺及配方，具体的抛光工艺和配方应根据不同的不锈钢材质和要求进行优化和调整。
在实际操作中应严格遵守相关安全操作规程，并按照实验室或工艺流程进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不锈钢电解抛光工艺
不锈钢具有优良的耐蚀性能，因而在工业中得到了广泛应用。
在许多场合，不锈钢制品的表面常常需要满足某些特殊的要求，例如：低表面粗糙度，高光泽度，亚光处理，法纹效果等。
其中降低表面粗糙度、提高光亮度，也就是通常所说的进行表面抛光，是最为常见的要求。
不锈钢经过电解抛光后，会呈现出诸多优点：
1.抛光的表面不会产生变质层﹐无附加应力﹐并可去除或减小原有的应力层。
2.对难于用机械抛光的硬质材料﹑软质材料以及薄壁﹑形状复杂﹑细小的零件和制品都能加工。
3.抛光时间短﹐而且可以多件同时抛光﹐生产效率高。
4.电解抛光所能达到的表面粗糙度与原始表面粗糙度有关﹐一般可提高两级。
但由于电解液的通用性差﹐使用寿命短和强腐蚀性等缺点﹐电解抛光的应用范围受到限制。
电解抛光主要用于表面粗糙度小的金属制品和零件﹐如反射镜﹑不锈钢餐具﹑装饰品﹑注射针﹑弹簧﹑叶片和不锈钢管等﹐还可用于某些模具(如胶木模和玻璃模等)和金相磨片的抛光。
电解抛光的优劣与否，取决于电解抛光的机理和工艺、抛光液各主要成分，其次之外，还有工艺参数选择、电场分布分析、辅助电极设计等。
现介绍一种不锈钢电解抛光工艺：
一、抛光液组成和操作条件
浓磷酸（比重 1.74） 510ml/L 887.4g/L
浓硫酸（比重1.84） 395ml/L 726.8g/L
LQ-60添加剂 50ml/L 52.5g/L
水 50ml/L 50g/L
温度 50–75℃最佳60–65℃
阳极电流密度，DA 6–15A/dm2 最佳10–12A/dm2
电压 5–8 伏
抛光时间 3–5分钟
阴极材料铅或铅合金
阴极面积∶阳极面积 2–3∶1
二、开槽步骤
LQ-60添加剂是一种表面活性剂，在其使用初期电解抛光时会产生大量泡沫，因此抛光液液面与抛光槽顶部之间的距离不应≤15cm。
准确计算将欲配制的电解抛光液的体积，再根据抛光液组成将所要加入的抛光液各组分按下列顺序加入抛光槽内。
1、注入所需水量。
2、加入所需磷酸量。
3、切记硫酸用水稀释时会释放出大量热量，溶液温度急剧升高，边搅拌边添加，当温度升至80℃时应停止添加，待溶液冷却后再进一步添加直至全部加完。
4、加入所需数量LQ-60添加剂，边搅拌边添加，添加完毕后彻底搅拌以确保均匀混合。
三、工艺流程
化学除油→热水清洗→浸酸（1–2% 硫酸溶液）→电解抛光→三道逆流清洗→浸碱（5% 碳酸钠溶液）→热水清洗→擦干或烘干
四、槽液维护及补加
1.不锈钢工件在进入抛光槽之前应尽可能将残留在工件表面的水分除去，因工件夹带过多水分有可能造成抛光面出现严重麻点，局部浸蚀而导致工件报废。
2.在电解抛光过程中，作为阳极的不锈钢工件，其所含的铁、铬、镍元素不断转变为金属离子溶入抛光液内而不在阴极表面沉积。
随着抛光过程的进行，金属离子浓度不断增加，当达到一定数值后，这些金属离子以磷酸盐和硫酸盐形式不断从抛光液内沉淀析出，沉降于抛光槽底部。
为此，抛光液必须定期过滤，去除这些固体沉淀物。
3.在抛光槽运行过程中，除磷酸、硫酸不断消耗外水分因蒸发和电解而损失，此外，高粘度抛光液不断被工件夹带损失，抛光液液面不断下降，需经常往抛光槽补加新鲜抛光液和水。
4.该抛光液在未经抛光前的原始比重为1.68，在抛光槽运行过程中，抛光液的比重应控制在1.68±0.03的范围内。
抛光液比重和粘度过高，说明抛光液含水量不足或硫酸含量偏高磷酸含量偏低；反之，抛光液比重过低，表明抛光液含水量过高。
经常用比重计测定抛光液的比重是一种简单有效的控制手段。
5.在有条件的情况下，最好定期分析抛光液的酸度、磷酸及硫酸的含量。
五.设备要求
电解抛光液通常为矿物酸并在较高的温度下操作，因此抛光槽、清洗槽、阴极、加热盘管及排风装置必须由可耐抛光液腐蚀的材料制造。
1.聚乙烯、聚丙烯、聚氯乙烯、环氧玻璃钢以及内衬上述材料的钢槽均可用作电解抛光槽。
2.电加热或蒸汽加热盘管可选用以下材料：
(1).聚四氟乙烯盘管：管束式聚四氟乙烯换热器用于蒸汽加热。
聚四氟乙烯电加热管用于电加热。
聚四氟乙烯盘管价格虽高但使用寿命长且电中性。
(2).纯铅或铅锑合金盘管：纯铅或铅锑合金可用作电解抛光蒸汽加热盘管。
为增加盘管使用寿命，在抛光液液面与空气交界处应另用铅加厚。
(3).石英电加热管。
3.挂具：带有钛制挂钩的外涂塑溶胶的铜挂具的使用寿命最长。
因本抛光液不含铬酸，也可用磷青铜作挂钩。
