安庆长江铁路大桥ANSYS建模命令流
ANSYS命令流学习指南
达尔文档DareDoc分享知识传播快乐ANSYS命令流学习指南APDL内容简解由DEAN原创、整理，仅供学习交流2014年5月达尔文档|DareDoc整理目录什么是ANSYS命令流，APDL是什么？ (1)ANSYS命令流与GUI方式联系及其优点 (1)二次开发涉及到的工具 (1)如何学习ANSYS命令和APDL (1)工欲善其事必先利其器（编辑器选择） (2)LOG文件的秘密 (4)APDL主要内容 (5)自定义工具栏 (5)使用参数 (7)变量命名 (7)变量赋值 (7)变量定义查看和删除 (7)参数保存和恢复 (8)字符变量的用法 (8)数组初步 (8)数组赋值 (9)ANSYS*get命令和查询函数 (9)*get命令 (9)查询函数（Inquiry Function） (11)系统信息查询函数/INQUIRE (12)内嵌获取函数的用法 (12)宏 (12)什么是APDL宏 (12)宏定义 (13)宏的搜索路径(宏在何放) (14)宏库（宏的家园） (15)控制语句 (16)条件转移命令 (16)无条件转移 (17)循环语句 (17)GUI交互 (18)各种语言的含义 (20)编写命令流的良好习惯 (21)有用的东西整理 (21)一些常用符号 (21)参数与数据文件的写出与读入 (22)常用宏解析 (24)查询db名称，删除以db名+000.jpg为名称的图片 (24)提取图片 (25)查询变量或数组在ANSYS内部编号 (25)线法线方向统一调整 (25)梁单元单元表建立 (26)参考资料 (26)什么是ANSYS命令流，APDL是什么？ANYS提供两种工作方式，GUI图形用户界面（GraphicalUserInterface又称图形用户接口）操作和命令流。
在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成同GUI方式一样甚至GUI不能完成的的操作。
ansys实例命令流-桥梁受力分析命令流
K,3,4000,5357.6,5000,
K,4,4000,4538.3,7500,
K,5,4000,3326.6,10000,
K,6,4000,1632.3,12500,
K,7,4000, ,14318.1,
K,8,4000,-3000,33509.9/2,
K,9,4000, ,,
K,10,4000, ,2500,
FITEM,2,7
FITEM,2,18
FITEM,2,-23
FITEM,2,31
FITEM,2,-34
FITEM,2,36
FITEM,2,42
FITEM,2,-44
LMESH,P51X
!主拱拉梁、横梁单元、材料分配及网格划分。 TYPE, 1 !主拱拉梁、横梁单元、材料分配。
MAT,
2
REAL, 200
!定义截面。 SECTYPE, 1, BEAM, HREC, , 0!定义 1 号截面□。 SECOFFSET, CENT SECDATA,300,650,55,55,55,55,0,0,0,0 SECTYPE, 2, BEAM, RECT, , 0!定义 2 号截面■。 SECOFFSET, CENT SECDATA,850,300,8,8,0,0,0,0,0,0 SECTYPE, 3, BEAM, CTUBE, , 0!定义 3 号截面◎。 SECOFFSET, CENT SECDATA,25,45,8,0,0,0,0,0,0,0 SECTYPE, 4, BEAM, RECT, , 0!定义 4 号截面■。 SECOFFSET, CENT SECDATA,280,280,8,8,0,0,0,0,0,0 SECTYPE, 5, BEAM, HREC, , 0!定义 5 号截面□。 SECOFFSET, USER, -6, 150 SECDATA,600,300,8,8,8,8,0,0,0,0
安庆长江铁路大桥ANSYS建模命令流
桥址概况安庆长江铁路大桥是南京至安庆城际铁路和阜阳至景德镇铁路的重要组成部分，位于安庆前江口汇合口处下游官山咀附近，距上游已建成通车的安庆长江公路大桥约21km；线路在池州侧晏塘镇靠近长江的刘村附近右拐过江，过江后从安庆的长风镇穿过。
安庆铁路长江大桥全长2996.8m，其中主桥采用跨度为101.5+188.5+580+217.5+159.5+116m 的钢桁梁斜拉桥；非通航孔正桥采用6孔跨径64m预应力混凝土简支箱梁；东引桥采用16孔梁长32.6m预应力混凝土简支箱梁；跨大堤桥采用48.9+86+48.8m预应力混凝土连续箱梁；西引桥采用15孔梁长32.6m预应力混凝土简支梁及2孔梁长24.6m预应力混凝土简支梁，其中宁安线采用箱梁，阜景线采用T梁。
主桥桥式及桥型特点主桥采用103+188.5+580+217.5+159.5+117.5m两塔钢桁斜拉桥方案，全长1366m。
主梁为三片主桁钢桁梁，桁间距2x14m，节间长14.5m，桁高15m。
主塔为钢筋混凝土结构，塔顶高程+204.00m，塔底高程-6.00m，斜拉索为空间三索面，立面上每塔两侧共18对索，全桥216根斜拉索。
所有桥墩上均设竖向和横向约束，4#塔与主梁之间设纵向水平约束，3#塔与梁间使用带限位功能的粘滞阻尼器。
主梁为”N”字型桁式，横向采用三片桁结构，主桁的横向中心距各为14m，桁高15m，节间距14.5m[2]。
结构构造主桥采用两塔钢桁斜拉桥方案，主梁为三片主桁钢桁梁，主桁上下弦杆均为箱型截面，上弦杆内高1000mm，内宽1200mm，板厚20～48mm。
下弦杆内高1400mm，宽1200mm，板厚20～56mm。
下弦杆顶板向桁内侧加宽700mm与整体桥面板焊接。
腹杆主要采用H型截面。
H型杆件宽1200mm，高720和760mm，板厚20～48mm。
根据不同的受力区段选用不同的杆件截面，在辅助墩附近的压重区梁段，腹杆采用箱型截面杆件。
(完整版)ANSYS命令流总结(全)
ANSYS结构分析单元功能与特性/可以组成一一些命令，一般是一种总体命令（session),三十也有特殊，比如是处理/POST1! 是注释说明符号，，与其他软件的说明是一样的，ansys不作为命令读取，* 此符号一般是APDL的标识符，也就是ansys的参数化语言，如*do ,,,*enddo等等NSEL的意思是node select，即选择节点。
s就是select，选择。
DIM是定义数组的意思。
array 数组。
MP命令用来定义材料参数。
K是建立关键点命令。
K,关键点编号,x坐标,y坐标，z坐标。
K, NPT, X, Y, Z是定义关键点，K是命令，NPT是关键点编号，XYZ是坐标。
NUMMRG, keypoint 用这个命令，要保证关键点的位置完全一样，只是关键点号不一样的才行。
这个命令对于重复的线面都可以用。
这个很简单，压缩关键。
Ngen 复制节点e,节点号码：这个命令式通过节点来形成单元NUMCMP,ALL：压缩所有编号，这样你所有的线都会按次序重新编号~你要是需要固定的线固定的标号NSUBST,100,500,50：通过指定子步数来设置载荷步的子步LNSRCH线性搜索是求解非线性代数方程组的一种技巧，此法会在一段区间内，以一定的步长逐步搜索根，相比常用的牛顿迭代法所要耗费的计算量大得多，但它可以避免在一些情况下牛顿迭代法出现的跳跃现象。
LNSRCH激活线性搜索PRED 激活自由度求解预测NEQIT指定一个荷载步中的最大子步数AUTOTS 自动求解控制打开自动时间步长.KBC -指定阶段状或者用跳板装载里面一个负荷步骤。
SPLINE:P1，P2，P3，P4，P5，P6，XV1，YV1，ZV1，XV6，YV6，ZV6（生成分段样条曲线）*DIM，Par，Type，IMAX，JMAX，KMAX，Var1，Var2，Var3（定义载荷数组的名称）【注】Par: 数组名Type：array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableIMAX，JMAX，KMAX各维的最大下标号Var1，Var2，Var3 各维变量名，缺省为row,column,plane(当type为table时)/config是设置ansys配置参数的命令格式为/CONFIG, Lab, V ALUELab为参数名称value为参数值例如：/config，MXEL，10000的意思是最大单元数为10000杆单元:LINK1、8、10、11、180梁单元：BEAM3、4、23、24，44，54，188，189管单元:PIPE16，17，18，20，59，602D实体元:PLANE2，25，42，82，83，145，146，182，1833D实体元:SOLID45，46，64，65，72，73，92，95，147，148，185，186，187，191壳单元:SHELL28，41，43，51，61，63，91，93，99，143，150，181，208，209弹簧单元:COMBIN7，14，37，39，40质量单元:MASS21接触单元:CONTAC12，52，TARGE169，170，CONTA171，172，173，174，175，178矩阵单元:MATRIX27，50表面效应元:SURF153，154粘弹实体元:VISCO88，89，106，107，108， 超弹实体元:HYPER56，58，74，84，86，158耦合场单元:SOLID5，PLANE13，FLUID29，30，38，SOLID62，FLUID79，FLUID80，81， SOLID98，FLUID129，INFIN110，111，FLUID116，130 界面单元:INTER192，193，194，195 显式动力分析单元:LINK160，BEAM161，PLANE162，SHELL163，SOLID164，COMBI16杆单元(Large deflection)，F-大应变(Large strain)或有限应变(Finite strain)，B-单元生死(Birth and dead),G-应力刚化(Stress stiffness)或几何刚度(Geometric stiffening)，A-自适应下降(Adaptive descent )等。
Ansys命令流大全（整理）
Ansys命令流大全（整理）1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。
点要依次序输入，输入的顺序会决定面的法线方向。
如果超过四个点，则这些点必须在同一个平面上。
Menu Paths:Main Menu>Preprocessor>Create>Arbitrary>Through KPs2、*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．3、ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．4、ABBSA V，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称6、Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。
7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6, nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。
8、Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。
ANSYS命令流总结(全)

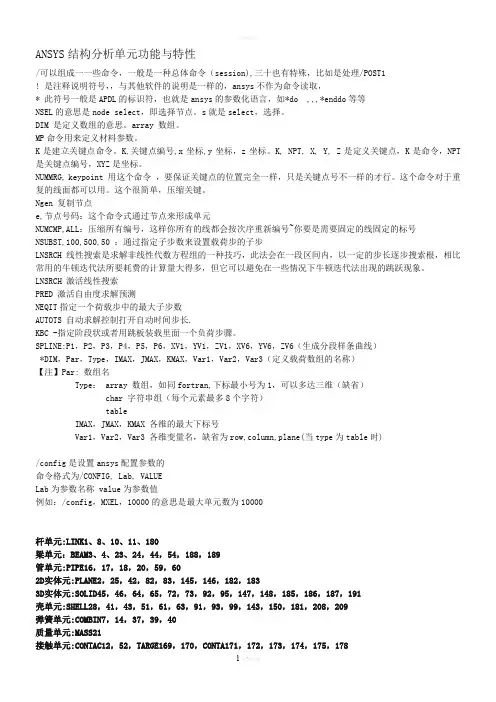

ANSYS结构分析单元功能与特性/可以组成一一些命令，一般是一种总体命令（session),三十也有特殊，比如是处理/POST1! 是注释说明符号，，与其他软件的说明是一样的，ansys不作为命令读取，* 此符号一般是APDL的标识符，也就是ansys的参数化语言，如*do ,,,*enddo等等NSEL的意思是node select，即选择节点。
s就是select，选择。
DIM 是定义数组的意思。
array 数组。
MP命令用来定义材料参数。
K是建立关键点命令。
K,关键点编号,x坐标,y坐标，z坐标。
K, NPT, X, Y, Z是定义关键点，K是命令，NPT 是关键点编号，XYZ是坐标。
NUMMRG, keypoint 用这个命令，要保证关键点的位置完全一样，只是关键点号不一样的才行。
这个命令对于重复的线面都可以用。
这个很简单，压缩关键。
Ngen 复制节点e,节点号码：这个命令式通过节点来形成单元NUMCMP,ALL：压缩所有编号，这样你所有的线都会按次序重新编号~你要是需要固定的线固定的标号NSUBST,100,500,50 ：通过指定子步数来设置载荷步的子步LNSRCH线性搜索是求解非线性代数方程组的一种技巧，此法会在一段区间内，以一定的步长逐步搜索根，相比常用的牛顿迭代法所要耗费的计算量大得多，但它可以避免在一些情况下牛顿迭代法出现的跳跃现象。
LNSRCH 激活线性搜索PRED 激活自由度求解预测NEQIT指定一个荷载步中的最大子步数AUTOTS 自动求解控制打开自动时间步长.KBC -指定阶段状或者用跳板装载里面一个负荷步骤。
SPLINE:P1，P2，P3，P4，P5，P6，XV1，YV1，ZV1，XV6，YV6，ZV6（生成分段样条曲线）*DIM，Par，Type，IMAX，JMAX，KMAX，Var1，Var2，Var3（定义载荷数组的名称）【注】Par: 数组名Type： array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableIMAX，JMAX，KMAX 各维的最大下标号Var1，Var2，Var3 各维变量名，缺省为row,column,plane(当type为table时)/config是设置ansys配置参数的命令格式为/CONFIG, Lab, VALUELab为参数名称 value为参数值例如：/config，MXEL，10000的意思是最大单元数为10000杆单元:LINK1、8、10、11、180梁单元：BEAM3、4、23、24，44，54，188，189管单元:PIPE16，17，18，20，59，602D实体元:PLANE2，25，42，82，83，145，146，182，1833D实体元:SOLID45，46，64，65，72，73，92，95，147，148，185，186，187，191壳单元:SHELL28，41，43，51，61，63，91，93，99，143，150，181，208，209弹簧单元:COMBIN7，14，37，39，40质量单元:MASS21接触单元:CONTAC12，52，TARGE169，170，CONTA171，172，173，174，175，178矩阵单元:MATRIX27，50表面效应元:SURF153，154粘弹实体元:VISCO88，89，106，107，108，超弹实体元:HYPER56，58，74，84，86，158耦合场单元:SOLID5，PLANE13，FLUID29，30，38，SOLID62，FLUID79，FLUID80，81，SOLID98，FLUID129，INFIN110，111，FLUID116，130界面单元:INTER192，193，194，195显式动力分析单元:LINK160，BEAM161，PLANE162，SHELL163，SOLID164，COMBI16杆单元单元名称简称节点数节点自由度特性备注LINK1 2D杆 2 Ux,Uy EPCSDGB 常用杆元LINK8 3D杆Ux,Uy,Uz EPCSDGBLINK10 3D仅受拉或仅受压杆EDGB 模拟缆索的松弛及间隙LINK11 3D线性调节器EGB 模拟液压缸和大转动LINK180 3D有限应变杆EPCDFGB 另可考虑粘弹塑性E-弹性(Elasticity)，P-塑性(Plasticity)，C-蠕变(Creep)，S-膨胀(Swelling)，D-大变形或大挠度(Large deflection)，F-大应变(Large strain)或有限应变(Finite strain)，B-单元生死(Birth and dead),G-应力刚化(Stress stiffness)或几何刚度(Geometric stiffening)，A-自适应下降(Adaptive descent)等。
ansys命令流操作大全
ansys——ANSYS命令流（Ⅰ）1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。
4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSAVE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）【注】*************8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC【注】*************13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。
15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。
ANSYS命令流使用方法(中文)修改
Finish(退出四大模块，回到BEGIN层)/clear (清空内存，开始新的计算)1．定义参数、数组，并赋值.2．/prep7(进入前处理)定义几何图形：关键点、线、面、体定义几个所关心的节点，以备后处理时调用节点号。
设材料线弹性、非线性特性设置单元类型及相应KEYOPT设置实常数设置网格划分，划分网格根据需要耦合某些节点自由度定义单元表3．/solu加边界条件设置求解选项定义载荷步求解载荷步4./post1（通用后处理）5./post26 （时间历程后处理）6.PLOTCONTROL菜单命令7.参数化设计语言8.理论手册Finish(退出四大模块，回到BEGIN层)/clear (清空内存，开始新的计算)1.定义参数、数组，并赋值.dim, par, type, imax, jmax, kmax, var1, vae2, var3 定义数组par: 数组名type： array 数组，如同fortran,下标最小号为1，可以多达三维（缺省） char 字符串组（每个元素最多8个字符）tableimax,jmax, kmax 各维的最大下标号var1,var2,var3 各维变量名，缺省为row,column,plane(当type为table时) 2./prep7(进入前处理)2.1 设置单元类型及相应KEYOPTET, itype, ename, kop1……kop6, inopr 设定当前单元类型Itype：单元号Ename：单元名设置实常数Keyopt, itype, knum, valueitype: 已定义的单元类型号knum: 单元的关键字号value: 数值注意：如果 ,则必须使用keyopt命令，否则也可在ET命令中输入2.2 定义几个所关心的节点，以备后处理时调用节点号。
n,node,x,y,z,thxy, thyz, thzx 根据坐标定义节点号如果已有此节点，则原节点被重新定义，一般为最大节点号。
