第二章 电力系统基本知识资料

19
1、供电电压允许偏差
在某一时段内，电压幅值缓慢变化而偏离额定 值的程度，以电压实际值和电压额定值之差ΔU与电 压额定值UN之比的百分数ΔU%来表示： ΔU%=U- UN/ UN x100% U——检测点上电压实际值（V） UN——检测点电网电压的额定值（V） 我国国家标准规定电压偏差的允许值为： 1）35KV及以上供电电压正负偏差绝对值之和不 超过标称电压的±10%； 2）10KV及以下三相供电电压允许偏差为标称系 统电压的±7%； 3）220KV单相供电电压允许偏差为标称系统电 压的+7%、- 10%。
23
公用电网谐波
电网谐波的产生，主要是因为电力系统中存在 各种非线性元件，最为严重的是大型的晶闸管变流 设备和大型电弧炉，产生的谐波电流最为突出，是 造成电网谐波的主要因素。国家对波形质量标准做 出了规定，要求用户的设备注入电网的谐波电流不
得超过归家规定的标准。
24
ห้องสมุดไป่ตู้
二、供电可靠性
供电可靠性是指供电企业某一统计期内对用户停 电的时间和次数，可以直接反映供电企业持续向用电 单位的供电能力。 供电可靠性用供电可靠率进行考核。即在一年内 ，对用户有效供电时间总小时数和统计期间停电影响 用户小时数之差与统计期间用户有效供电时间总小时 数比值的百分数表示，记做RS： RS=8760N-Σt1×n1/8760N ×100% RS—— 年平均供电可用率（%） N—— 统计用户总数 t1—— 一年每次停电时间（h） n1—— 一年每次停电影响用户数
11
三、各级电力负荷对供电电源的要求
1、一级负荷应由两个独立电源供电，当一个电源发 生故障时，另一电源不应同时受到损坏；一级负荷中特 别重要的负荷，除由两个独立电源供电以外，应增设应 急电源，并严禁将其他负荷接入应急供电系统。可作为 应急电源的电源有：独立于正常电源的发电机组；供电 网络中独立于正常电源的专用馈电线路；蓄电池；干电 池。 2、二级负荷应由两回线路供电，供电变压器也应有 两台；在负荷较小或地区供电条件困难时，可由一回6kV 以上专用的架空线路或电缆供电。当采用架空线时，可 为一回架空线供电；当采用电缆线路时，应采用两根电 缆组成的线路供电。 3、三级负荷对供电电源无特殊要求。
20
2、电压允许波动和闪变
1)电压允许波动 在某一个时段内，电压急剧变化而偏离额定值 的现象，称为电压波动。电压波动程度以电压在急 剧变化过程中，相继出现的电压最大值和最小值之 差与额定电压之比的百分数ΔU%表示。 ΔU%=Umax-Umin/UN ×100% UN——额定电压 Umax、Umin——某一时段内电压波动的最大值 和最小值
25
第五节
电力系统短路概述
1、短路的概念： 所谓“短路”就是电力系统中一切不正常的相与相之 间或相与地(指中性点直接接地系统)之间发生通路的情况。 短路时流过的电流叫短路电流。 在三相系统中短路的基本形式有：三相短路、两相短 路、单相接地短路和两相接地短路。三相短路时，由于被 短路的三相阻抗相等，因此，三相电流和电压仍是对称的， 故又称为对称短路。其余几种类型的短路，因系统的三相 对称结构遭到破坏，网络中的三相电压、电流不再对称， 故称为不对称短路。
8
配电：通常是指从降压变电站（所）将电能分 配给各个用户。配电网中又分为高压配电网指 110KV及以上电压、中压配电网指35KV、10KV、6KV、 3KV电压及低压配电网220V、380V。 输电线路：通常指35kV及以上电压等级的电力 线路，而35kV以下电压等级的电力线路常称为配电 线路，前者构成输电网络，后者构成配电网络。 工程概数：交流线路一般100kV可送100km。
12
§1.4
变电所
变电所是联结电力系统的中间环节，用 以汇集电源、升降电压和分配电力，通常由 高低压配电装置、主变压器、主控制室和相 应的设施以及辅助生产建筑物等组成。 一、变电所类型 ■ 枢纽变电所 ■中间变电所 ■ 地区变电所 ■ 终端变电所
13
1、枢纽变电所
枢纽变电所一般都汇集多个电源和大容量联线， 且容量较大，处于联系电力系统各部分的中枢位置， 地位重要，电压等级一般为330～500kV。这种变电所 一旦停电，将造成大范围停电，引起系统解列，甚至 整个系统瘫痪。因此，枢纽变电所对电力系统运行的
稳定和可靠性起着重要作用。
说明：330kV电压为非国际标准电压等级。在我 国电力系统中只有部分地区输电线路仍在使用。
14
2、中间变电所
中间变电所处于发电厂和负荷中心之 间，电压等级一般为220～330kV，汇集2～3 个电源和若干线路，高压侧起交换功率的作 用，或使长距离输电线路分段；中、低压侧 则可以转送或抽引一部分负荷，对邻近区域 供电。 这样的变电所在系统中主要起中间环节 的作用，故称中间变电所。全所停电后，将 引起区域电网的解列。
21
我国国家标准对电压波动允许值规定为： （1）220KV及以上电压波动允许值为1.6% （2）35——110KV电压波动允许值为2% （3）10KV及以下电压波动允许值为2.5% 2）电压闪变 周期性电压急剧波动引起灯光闪烁，光通量 急剧波动，而造成人眼视觉不舒适的现象，称为 闪变。 无功补偿方式和调压措施： 1、正确选择变压器变比和电压分接头 2、降低系统阻抗 3、使三相负荷平衡 4、采取补偿无功功率措施 5、合理改变供电系统运行方式
6
电力系统中的输电、变电、配电称为电力网。 是将各电压等级的输电线路和各种类型的变电所 连接而成的网络。
电力系统的输配电方式示意图
7

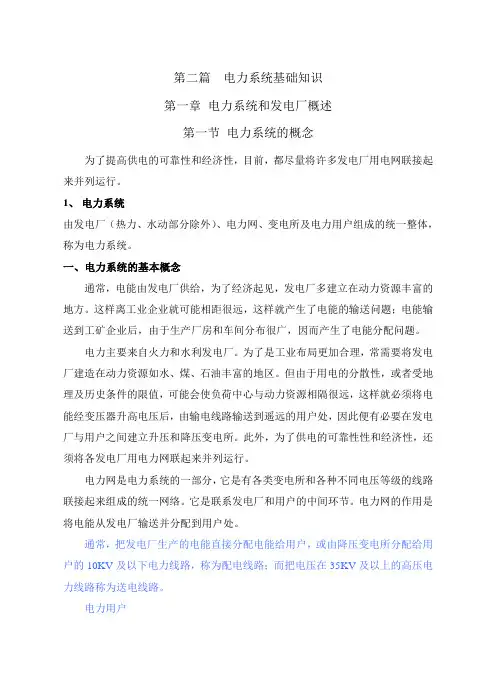

由发电、输电、变电、配电和用电组成的整体 称为电力系统。 发电厂：把非电形式的能量转换成电能，有 火力发电、水力发电、原子能发电、地热发电、潮 汐发电、风力发电、太阳能发电等。 电力线路：是电能输送的通道和载体。一般按 其功能将电力线路划分为输电线路和配电线路。 输电：通常指的是将发电厂或发电基地（包括 若干电厂）发出的电能输送到消费电能的地区，又 称负荷中心，或者将一个电网的电能输送到另一个 电网，实现电网互联，构成互联电网。
26
在中性点直接接地的高压电力网中，单相接 地约占全部短路故障的90%。但是，在电压较低的 输配电网络中，单相短路约占总短路故障数的65％， 两相接地短路约占20％，两相短路约占10％，三 相短路只占5％左右。
在电力系统发生三相短路时，由于短路回路阻 抗很小，所以短路回路电流很大，可能达到几万甚 至几十万安培。短路电流的大小取决于短路点距电 源的电气距离。例如，在发电机端发生短路时，流 过发电机的短路电流最大瞬时值可达发电机额定电 流的10~15倍。
5
由于电力不能大量储存，其生产、输送分配和消 费都在同一时间内完成，同一瞬间，发电厂发出的电 能通过送变电线路，送到供配电所，经过变压器将电 能送到用电单位，供给工农业生产和人民生活。 为了发挥电力系统的功能和作用，应满足以下 基本要求： 1)满足用户需求； 2)安全可靠性要求；
3)经济性要求；
4)环保和生态要求。
9
二、电力负荷分类
1、按时间分 高峰负荷：指电网或用户在单位时间内所发 生的最大负荷值，常用小时用电量作为负荷。 低谷负荷：指电网中或某用户在一天24h内 谷负荷的时间。 平均负荷：指电网或用户在某一段确定的时 间阶段内平均小时用电量，常用日平均负荷。 2、按物理性能分 可分为有功负荷与无功负荷。 3、按行业分 工业负荷、非工业负荷和居民生活负荷等。
16
四、变电所一次电气设备
在发电厂和变电所中，为了满足用户对电力的需求和保证 电力系统运行的安全稳定和经济性，安装有各种电气设备。通 常把直接生产、输送、分配和使用电能的设备称为一次设备，
它们包括：
(1)生产和转换电能的设备。如发电机、变压器和电动机等。 (2)接通或断开电路的开关设备。如断路器QF、隔离开关QS、
(1)测量表计。如电压表、电流表、功率表、电能表、频
率表等，用于测量一次电路中的电气参数。 (2)继电保护及自动装置。如各种继电器和自动装置等，
用于监视一次系统的运行状况，迅速反应不正常情况并进行调
节或作用于断路器跳闸，切除故障。 (3)直流设备。如直流发电机、蓄电池组、硅整流装置，
为保护、控制和事故照明等提供直流电源。
10
4、按用途分 照明负荷和动力负荷。前者为单相负荷；后者 一般视为三相平衡负荷。 5、按供电可靠性分 电力负荷根据其对供电可靠性的要求及中断供 电在政治、经济上所造损失或影响的程度，分为三 级：一级负荷，二级负荷和三级负荷。 所谓一级负荷，是指对这类用户停止供电，将 会带来人身伤亡、设备损坏、交通及通信混乱，从 而在政治上、经济上以及人民生活秩序上造成重大 损失的负荷；二级负荷是指停电将带来减产、并使 城市公用事业及人民生活受到较大影响的负荷；三 级负荷是指短时停电不会带来严重后果，且不属于 一级、二级用户的其他用户。
27
2、短路的原因及其后果 发生短路的原因主要有下列几种： (1) 电气设备及载流导体因绝缘老化、或遭受机 械损伤。或因雷击、过电压引起绝缘损坏； (2) 架空线路因大风或导线覆冰引起电杆倒塌等， 或因鸟兽跨接裸露导体等； (3) 电气设备因设计、安装及维护不良所致的设 备缺陷引发的短路； (4) 运行人员违反安全操作规程而误操作，如运 行人员带负荷拉隔离开关，线路或设备检修后未拆除 接地线就加上电压等。
电 力 网=变电所+输电线路 电力系统是由发电、变电、输电、配电、 用电等设备和相应的辅助系统，按规定的技 术和经济要求组成的一个统一系统。 一个现代电力系统是由极宽阔的地域内 的大量电力设备互联在一起的。
4
发电、变电、输电、配电、用电等设备称为电 力主设备，也称为一次设备，由主设备构成的系统 称为主系统，也称为一次系统； 测量、监视、控制、继电保护、安全自动装置、 通信，以及各种自动化系统等用于保证主系统安全、 稳定、正常运行的设备称为二次设备，二次设备构 成的系统称为辅助系统，也称为二次系统。 电力系统的基本任务是安全、可靠、优质、经 济地生产、输送与分配电能，满足国民经济和人民 生活需要。
