2011数控技术 考试复习题及答案
数控技术试题与参考答案

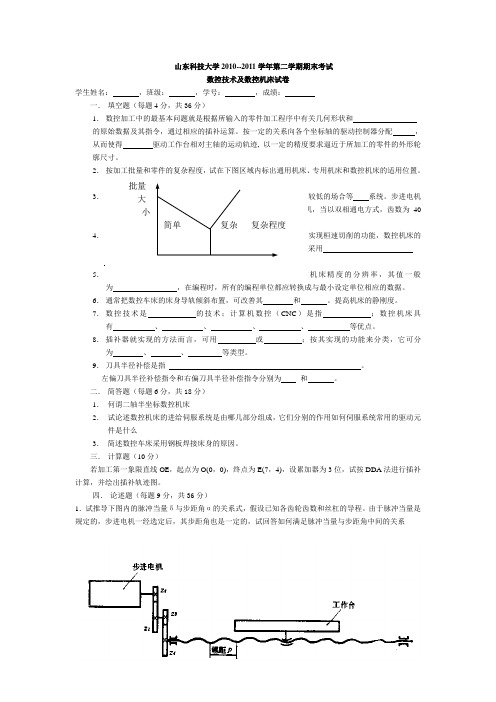

山东科技大学2010--2011学年第二学期期末考试数控技术及数控机床试卷学生姓名：，班级：，学号：，成绩：一．填空题（每题4分，共36分）1．数控加工中的最基本问题就是根据所输入的零件加工程序中有关几何形状和的原始数据及其指令，通过相应的插补运算。
按一定的关系向各个坐标轴的驱动控制器分配，从而使得驱动工作台相对主轴的运动轨迹, 以一定的精度要求逼近于所加工的零件的外形轮廓尺寸。
2．按加工批量和零件的复杂程度，试在下图区域内标出通用机床、专用机床和数控机床的适用位置。
3．功率步进电机一般用于普通机床的数控改造，以及对精度要求较低的场合等系统。
步进电机的步距角是指。
对于三相步进电机，当以双相通电方式，齿数为40时。
此时步距角α＝。
4．为了保证数控机床总是能在最有利的切削速度下进行加工，或实现桓速切削的功能，数控机床的主轴转速通常在其调速范围内。
因此，现代数控机床常采用作为主运动的动力源。
5．数控机床的最小设定单位是，标制着数控机床精度的分辨率，其值一般为，在编程时，所有的编程单位都应转换成与最小设定单位相应的数据。
6．通常把数控车床的床身导轨倾斜布置，可改善其和。
提高机床的静刚度。
7．数控技术是的技术；计算机数控（CNC）是指；数控机床具有、、、、等优点。
8．插补器就实现的方法而言，可用或；按其实现的功能来分类，它可分为、、等类型。
9．刀具半径补偿是指。
左偏刀具半径补偿指令和右偏刀具半径补偿指令分别为和。
二．简答题（每题6分，共18分）1．何谓二轴半坐标数控机床2．试论述数控机床的进给伺服系统是由哪几部分组成，它们分别的作用如何伺服系统常用的驱动元件是什么3．简述数控车床采用钢板焊接床身的原因。
三．计算题（10分）若加工第一象限直线OE，起点为O(0，0)，终点为E(7，4)，设累加器为3位，试按DDA法进行插补计算，并绘出插补轨迹图。
四．论述题（每题9分，共36分）1．试推导下图内的脉冲当量δ与步距角α的关系式，假设已知各齿轮齿数和丝杠的导程。
数控技术期末复习习题及答案
数控技术期末复习习题及答案数控技术期末复习习题及答案一、选择题1、下列哪个部件属于数控机床的执行机构？（） A. 数控装置 B. 进给伺服系统 C. 主轴伺服系统 D. 输入输出装置答案：B2、下面哪一项不是数控机床的常用运动方式？（） A. 点位控制 B. 直线控制 C. 轮廓控制 D. 虚轴控制答案：D3、在数控机床中，下列哪一种切削用量通常是由工人根据刀具的耐用度来决定的？（） A. 切削速度 B. 进给速度 C. 切削深度 D. 切削宽度答案：C二、填空题1、数控机床的进给运动通常采用___________传动方式。
答案：滚珠丝杠2.数控机床的坐标系规定以___________为正方向。
答案：增大刀具与工件距离3、数控编程的主要任务之一是按一定的规则编写___________。
答案：数控程序三、判断题1、数控机床的常用控制方式有开环控制、闭环控制和半闭环控制。
（）答案：对2、数控装置是数控机床的核心部件，它的功能是生成并输出数控指令。
（）答案：错3、在加工过程中，刀具一旦出现磨损，就会影响工件的加工精度和表面质量。
（）答案：对四、简答题1、简述数控机床的特点及其应用范围。
答案：数控机床具有高精度、高效率、高柔性和高可靠性等优点，应用范围广泛，主要包括航空航天、汽车、机械制造等领域。
2、简述数控编程的主要步骤。
答案：数控编程的主要步骤包括分析零件图、确定工艺过程、数值计算、编写零件加工程序、程序输入和检验等。
3、如何进行数控刀具的磨损判断和更换？答案：通过观察加工过程中刀具的切削力、切削声音、切削温度的变化，以及工件的加工精度和表面质量的变化，可以判断刀具的磨损情况。
当刀具磨损严重时，应及时更换。
《数控技术》复习题附标答
网上作业（ B）一、选择题：1．（C）不属于数控机床。
A．加工中心 B ．三坐标丈量仪C．组合机床2．指令 G90 G02X20 Y20 I20表示圆心的绝对坐标为（ A ）。
A．不可以确立B．（ 20， 0）C．（ 20， 20）3．以下指令中，（C）是协助功能。
A． G80 B ． T1010C． M304．关于机床原点、工件原点和机床参照点应知足（C）。
A．机床原点与机床参照点重合 B ．机床原点与工件原点重合C．三者均没要求重合5．编程的一般步骤的第一步是（A）。
A．拟订加工工艺B．计算轨迹点C．编写部件程序6．数控车床上，刀尖圆弧只有在加工（C）时才产生加工偏差。
A．端面 B ．圆柱C．圆弧7． G01 指令挪动速度值是（B）指定。
A．机床参数 B ．数控程序C．操作面板8． CK3263 型数控车床在X 轴上的坐标值采纳（A）。
A．直径编程 B ．半径编程C．由其余指令设定9．数控装置控制软件的中心是（B）。
A．伺服控制 B ．插补程序C．地点检测10．用于机床刀具编号的指令代码是（B）代码。
A．G B．T C．M11．数控系统中，（A）指令在加工过程中是模态指令。
A． G01、 F B． G27、 G28C． G0412．数控编程时，应第一设定（C）。
A．机床原点 B ．固定参照点C．工件坐标系13． F152 表示（A）A．进给速度为152 mm/min B ．主轴转速为152r/min C．进给速度为152r/min14．关于卧式数控车床的坐标系，一般以主轴上夹持的工件最远端面作为Z 轴的基准点，则 Z 轴的正方向是此后基准点（A）。
A．沿床身远离工件的方向 B ．沿床身凑近工件的方向C．垂直向上的方向15．若数控机床的进给速度为3m/min ，进电动机的工作频次为5000Hz ，则脉冲当量δ为（ A）A．B．C．16．步进电机的起动频次是( A) 。
A．从静止开始起动能达到不丢步运转的频次 B ．带动额定负载时运转频次17．数控机床加工过程中，“恒线速切削控制”的目的是保持（C）。
数控技术试题与参考答案
数控技术试题与参考答案山东科技大学2010--2011学年第二学期期末考试数控技术及数控机床试卷学生姓名：，班级：，学号：，成绩：一．填空题（每题4分，共36分）1．数控加工中的最基本问题就是根据所输入的零件加工程序中有关几何形状和的原始数据及其指令，通过相应的插补运算。
按一定的关系向各个坐标轴的驱动控制器分配，从而使得驱动工作台相对主轴的运动轨迹, 以一定的精度要求逼近于所加工的零件的外形轮廓尺寸。
2．按加工批量和零件的复杂程度，试在下图区域内标出通用机床、专用机床和数控机床的适用位置。
3．功率步进电机一般用于普通机床的数控改造，以及对精度要求较低的场合等系统。
步进电机的步距角是指。
对于三相步进电机，当以双相通电方式，齿数为40时。
此时步距角α＝。
4．为了保证数控机床总是能在最有利的切削速度下进行加工，或实现桓速切削的功能，数控机床的主轴转速通常在其调速范围内。
因此，现代数控机床常采用作为主运动的动力源。
5．数控机床的最小设定单位是，标制着数控机床精度的分辨率，其值一般为，在编程时，所有的编程单位都应转换成与最小设定单位相应的数据。
6．通常把数控车床的床身导轨倾斜布置，可改善其和。
提高机床的静刚度。
7．数控技术是的技术；计算机数控（CNC）是指；数控机床具有、、、、等优点。
8．插补器就实现的方法而言，可用或；按其实现的功能来分类，它可分为、、等类型。
9．刀具半径补偿是指。
左偏刀具半径补偿指令和右偏刀具半径补偿指令分别为和。
二．简答题（每题6分，共18分）1．何谓二轴半坐标数控机床？2．试论述数控机床的进给伺服系统是由哪几部分组成，它们分别的作用如何？伺服系统常用的驱动元件是什么？3．简述数控车床采用钢板焊接床身的原因。
三．计算题（10分）若加工第一象限直线OE，起点为O(0，0)，终点为E(7，4)，设累加器为3位，试按DDA法进行插3．开环控制方式通常是以步进电机或电液伺服马达为驱动元件，输入的数据经过数控系统的运算分配指令脉冲，每一个脉冲送给环形分配器驱动步进电机或电液伺服马达，使其转动一个角度带动传动机构，从而使被控制对象移动。
数控技术复习题 附带参考答案
《数控技术》复习题一填空题1 一个典型CNC系统一般由数控计算机、程序输入/输出装置和________三部分组成。
2 带有自动换刀系统，并能一次装夹工作后，自动连续完成铣、钻、镗、攻螺纹等加工的数控机床称为_________。
3 数控机床按伺服控制方式分类可分为_________、_________ 和_________ 三种类型。
4 数控机床按控制的运动轨迹分类可分为_________、_________ 和_________ 三种。
5 程序编制可分为手工编程和 _________ 。
6 刀具补偿分为半径补偿和 _________补偿。
7 G代码中，模态代码表示在程序中一经被应用，直到出现同组的任一G代码时才失效 _________代码表示只在本程序段中有效。
8 伺服系统的作用是把来自数控装置的 _________转换为机床移动部件的移动。
9 影响数控加工切削用量的重要因素_________、_________ 、_________和_________。
10 用于CNC系统的PLC有两种： _________和 _________ 。
11 数控技术中常用的插补算法有 _________和 _________两类。
12 伺服系统由伺服驱动电路和 _________组成。
13 随着电子技术和计算机技术的发展，数控系统经历了采用电子管、晶体管、集成电路直到把 _________引进数控系统的过程。
14 加工中心自动选刀的方式分为顺序选刀和 _________两种。
15 传感器是将一种物理量转换为另一种 _________的装置。
16 国际上广泛采用的两种标准代码是_________和_________代码。
17 切削用量包括_________、_________ 和_________。
18 加工零件工序划分方法有_________、_________ 和_________。
19 改变刀具半径补偿值的 _________可以实现同一轮廓的粗、精加工。
2011年7月《数控编程技术》考试题和答案
试卷代号：2430中央广播电视大学2010-2011学年第二学期“开放专科”期末考试数控编程技术试题2011年7月一、单项选择题（15道题，每小题3分，共45分）图1 XX固定循环的动作步序二、判断题（10道题，每小题2分，共20分）1.在G代码表中，00组的代码为非模态代码。
( )2.只有在面板上的“选择停止”键按下时，程序执行到'.lll0}指令后才会暂时停止。
( )3.在编写螺纹加工程序时，必须考虑引入、引出距离，以保证螺纹的中径尺寸恒定。
( )4.程序段“G02 X13.125 Y6.0 R2.625”与”G02 X13.125 Y6.0 R-2.625”的圆弧半径一样，但圆弧长度不同。
( )5.子程序可以进行嵌套，但是嵌套是有限次的。
( )6.在进行内轮廓铣削时，若采用顺铣，则应该用刀具半径左补偿G42指令进行编程。
( )7.在主程序中用G65指令可以实现宏程序的非模态调用。
( )8.在进行数控铣削编程时，通常工件坐标系的原点与参考点重合。
( )9.执行程序段N82 GG20 G03 I-1.2 F2.0，刀具的轨迹是半径为l.2英寸的整圆。
( )10.在手工编程时，有些基点的坐标值是无法计算的，必须用计算机完成。
( )三、简答题（2道题，每小题5分，共10分）1.在FANUC数控系统中，程序段“G04 X1.0”与“G04 P1000”有何共性和区别?2.数控编程的主要步骤有哪些?四、综合题（2道题，共25分）1.用Ф5×80的棒料加工成零件，左端面及外圆Ф62已加工完毕。
装夹左侧Ф62外圆加工零件右侧各要素，根据给定的粗、精加工和切槽程序，在下面的图中画出中间缺省部分的零件几何形状，并标注相应的尺寸(长度，直径、圆弧、退刀槽)。
(本题11分)图2 车削零件2.被加工零件如图3所示。
零件四周的60 x 80尺寸、上下表面已加工完毕，准备加工孔，采用Ф10钻头和Ф16钻，工件坐标系原点X0，Y0定义在零件的左下角，Z0在工件的上表面，仔细阅读图纸，然后填写注释、补齐加工程序:(本题14分)图3铣削零件图试题答案一、单项选择题1．B 2．D 3．C 4．B 5．D 6．A 7．C 8．B9．D 10．B 11．A l2．D 13．B 14．A 15．A二、判断题1．√2．√3．×4．√ 5.√6．×7．√8．×9．√10．×三、简答题1.在FANUC数控系统中，程序段“G00 Xl.0”与“G04 F1000”有何共性和区别?答：共性：功能相同。
数控技术复习题答案
数控技术复习题答案一、选择题1. 数控机床的数控系统主要功能是（）。
A. 执行程序控制B. 进行机械加工C. 实现自动换刀D. 完成工件测量答案：A2. 数控编程中，G代码用于（）。
A. 控制机床运动B. 定义工件尺寸C. 设置刀具参数D. 调整切削速度答案：A3. 数控机床的伺服系统的作用是（）。
A. 驱动机床运动B. 测量机床位置C. 控制机床温度D. 监测切削力答案：A二、填空题1. 数控机床的坐标系统通常采用_______坐标系。
答案：笛卡尔2. 数控编程中的M代码是用于_______。
答案：辅助功能3. 数控机床的刀具库通常安装在_______。
答案：机床的侧面或顶部三、简答题1. 简述数控机床的组成。
答案：数控机床主要由数控系统、伺服系统、机床本体、刀具库、工作台等组成。
数控系统负责接收和解释程序指令，伺服系统根据数控系统的指令驱动机床运动，机床本体包括床身、导轨、主轴等，刀具库用于存放和更换刀具，工作台用于固定工件。
2. 数控编程中，G代码和M代码的区别是什么？答案：G代码主要用于控制机床的运动，如直线插补、圆弧插补等，而M代码则用于辅助功能，如主轴启停、刀具更换等。
四、计算题1. 假设数控机床的X轴行程为1000mm，Y轴行程为800mm，Z轴行程为600mm。
如果机床以X轴为基准，沿X轴移动500mm，然后沿Y轴移动300mm，最后沿Z轴移动200mm，求机床移动的总距离。
答案：机床移动的总距离为1000mm（X轴）+ 800mm（Y轴）+600mm（Z轴）= 2400mm。
五、论述题1. 论述数控技术在现代制造业中的重要性。
答案：数控技术是现代制造业的关键技术之一，它通过计算机程序控制机床的精确运动，实现了自动化、高精度、高效率的加工。
数控技术的应用，大大提高了生产效率，降低了生产成本，提升了产品质量，同时也为复杂形状和高精度要求的零件加工提供了可能。
此外，数控技术还促进了制造业的信息化和智能化发展，为实现智能制造奠定了基础。
数控技术试题及答案
数控技术试题及答案（一）单项选择题1. 数控编程语言的基本特点是：A. 采用图形化编程界面B. 采用文字化编程方式C. 采用机械化编程方式D. 采用模型化编程方式答案：B2. 数控机床的主要运动方式包括：A. 直线插补运动B. 圆弧插补运动C. 等倾角插补运动D. 高低波插补运动答案：A、B3. G代码是数控编程中的一类基本指令，以下哪个是G代码的作用？A. 控制刀具运动轴的速度B. 控制切削进给速度C. 控制切削进给方向D. 控制切削进给轴的位置答案：A、B、C、D4. 某零件要求加工直径为50mm的孔，你选择的切削工具直径为12mm，每刀进给深度为2mm，切削转速为300r/min，则完成该孔的加工需要多少刀？A. 4刀B. 12刀C. 25刀D. 50刀答案：C5. 数控机床的基本误差源主要包括：A. 机床基床刚度误差B. 机床导轨精度误差C. 机床传动装置误差D. 机床伺服系统误差答案：A、B、C、D（二）填空题1. G代码中，G54表示的意思是：_______。
答案：工件坐标系的选择。
2. 在数控编程中，数控系统根据刀具直径自动生成_______码。
答案：刀具半径补偿。
3. 数控机床的主轴转速通常用_______来表示。
答案：r/min。
4. 用于在数控机床上进行圆弧插补的编程指令是_______。
答案：G02和G03。
5. 在数控机床加工中，工件坐标系的原点位置一般设置在_______。
答案：工件的固定点。
（三）简答题1. 试述数控编程中的绝对坐标与增量坐标的区别。
答：数控编程中的绝对坐标是指以工件坐标系原点为参考，由程序编制者提供每个轴的具体坐标值，从而确定各轴位置。
而增量坐标则是相对于上一刀位或上一轨迹段的末点坐标，以增量的方式描述刀位移动。
2. 数控机床的刀具半径补偿有何作用？请举例说明。
答：刀具半径补偿是为了解决数控机床上圆角轮廓加工时，刀具半径产生的误差问题。
通过进行刀具半径补偿，可以使机床刀具在切削加工时呈现出更加精确的轮廓。
数控技术复习题目及答案
数控技术复习题目和参考答案一、填空题（每题2分,共30分）1。
数控机床是用数字化代码来控制的相对运动，从而完成零件的加工.2.所谓“插补”就是指在一条已知起点和终点的曲线上进行的过程。
3.对刀操作就是确定和之间关系的操作。
4.直流伺服电动机的控制特性是指其速度随化的特性，而其机械特性是指其速度随变化的特性。
5.刀具在机床上的位置是由的位置来表示的。
6。
JB3051—82规定，数控机床坐标轴和方向是基于___ _固定，__ 移动。
7.数控机床上采用的导轨主要有、、等三种形式。
8.用逐点比较法插补直线OA，其起点坐标为O（0，0），终点坐标A(5,8），若采用插补的总步数作为终点减法计数器J E的初始值,即J E＝。
在插补过程中,每进给一步，计数器J E减1，当J E＝时,到达终点，停止插补。
9。
光栅作为位移传感器，其高精度源于的莫尔条纹的和两大效应.若光栅栅距为0。
01mm,两块光栅之间的夹角为0.057°,则莫尔条纹宽度约为。
10.数控机床一般由控制介质、、测量装置和机械本体五个部分组成。
C系统软件必须完成和两大任务。
12。
步进电机的“失步”现象有两种表现形式，即和13。
刀具在机床上的位置是由的位置来表示的。
三、单项选择题（每题1分,共19分）1。
CNC系统软件必须完成管理和控制两大任务，下面任务中哪个不属于控制任务?( ）A、诊断B、插补C、位控D、译码2.下列正确表示机床坐标系的是( )A 、X B 、X C 、Z D 、Y3.脉冲当量的大小决定了加工精度，下面哪种脉冲当量对应的加工精度最高? （ ）A 、1um/脉冲B 、5um/脉冲C 、10um/脉冲D 、0。
01mm/脉冲4.设编程原点在工件的上表面,执行下列程序后，钻孔深度是（ ）。
G90 G01 G43 Z-50 H01 F100 (H01补偿值—2.00mm ）A ．48mm ； B.52mm; C 。
50mm 。
5。
数控技术复习题（含答案）
填空题填空题1、 数控机床坐标系采用的是 右手笛卡尔直角 坐标系。
坐标系。
2、 数控机床坐标系的正方向规定为 增大刀刀具与工件距离的方向 。
3、 数控机床坐标系中Z 轴的方向指的是轴的方向指的是 与主轴平行 的方向，其正方向是 刀具远离工件的方向刀具远离工件的方向 。
4、 数控机床中旋转坐标有 A 轴、 B 轴、 C 轴，其正方向的判断是用 右手螺旋定则右手螺旋定则 。
5、 数控车床中X 轴的方向是 工件的径向 ，其正方向是 远离工件的方向 。
6、 数控机床坐标系一般可分为 机床坐标系 和 工件坐标系工件坐标系 两大类。
两大类。
7、 数控机床坐标系按坐标值的读法不同可分为 绝对坐标系绝对坐标系 和 增量坐标系 。
8、 在绝对坐标系中所有刀具运动轨迹的坐标值都以 坐标原点坐标原点 为计算基准，而增量坐标系中所有运动轨迹的坐标值都相对 前一位置 进行计算的。
进行计算的。
9、 数控系统的插补是指根据给定的 数学函数 ，在理想的轨迹和轮廓上的已知点之间进行 数据密化处理 的过程。
的过程。
10、大多数数控系统都具有的插补功能有 直线插补和圆弧插补直线插补和圆弧插补。
11、插补的精度是以 脉冲当量 的数值来衡量的。
的数值来衡量的。
12、所谓脉冲当量是指 数控装置发出一个脉冲信号机床执行部件的位移量。
数控装置发出一个脉冲信号机床执行部件的位移量。
13、数控机床插补过程中的四个节拍是： 偏差差别 、 坐标进给 、 偏差计算 、 终点差别终点差别 。
14、插补过程中终点判别的具体方法有：、插补过程中终点判别的具体方法有： 单向一、计数 、 双向计数双向计数 、 分别计数 。
15、数控编程是从 零件图样 到获得 数控机床所能识别的数控加工程序数控机床所能识别的数控加工程序 的全过程。
的全过程。
16、数控编程的步骤有 工艺分析、数值计算、编写程序单、程序输入、程序检验和首件加工。
工艺分析、数值计算、编写程序单、程序输入、程序检验和首件加工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题1、数控铣床的基本控制轴数是（C ）。
A．一轴 B. 二轴 C.三轴 D. 四轴2.主轴反转的命令是（B ）。
（A）G03 （B）M04 （C）M05 （D）M063.程序结束并复位的指令是（B ）。
（A）M02 （B）M30 （C）M17 （D）M00注意M00 M01 G04 区别和用法！！！！！！！4.下列指令中属于非模态的G功能指令是（B ）。
（Ａ）G03 （B）G04 （C）G17 （D）G405.数控机床的旋转轴之一B轴是绕（B ）旋转的轴。
（A）X轴（B）Y轴（C）Z轴（D）W轴6.根据ISO标准，数控机床在编程时采用（B ）规则。
（A）刀具相对静止，工件运动（B）工件相对静止，刀具运动（C）按实际运动情况确定（D）按坐标系确定7.只在本程序段有效，下一程序段需要时必须重写的代码称为（C ）。
（A）模态代码（B）续效代码（C）非模态代码（D）准备功能代码8.辅助功能M01的作用是（A ）。
（A）有条件停止（B）无条件停止（C）程序结束（D）程序段9.在G00程序段中，（C ）值将不起作用。
（A）X （B）S （C）F （D）T10沉孔底面或阶梯孔底面精度要求高时，编程时应编辑延时（B ）指令。
（A）G10 （B）G04 （C）G07 （D）G1411.M06表示（C ）。
（A）刀具锁紧状态指令（B）主轴定位指令（C）换刀指令（D）刀具交换错误警示灯指令12.执行下面第二段程序段后，第二段正方向实际移动量为（A ）。
N10 G9O G01 X30 Z6；N20 G90 Z15；（A）9mm （B）1mm （C）15mm （D）6mm13.G00的指令移动速度值是（A ）。
（A）机床参数指定（B）数控程序指定（C）操作面板指定（D）操作人员14.在进行圆弧插补时，若采用半经编程，当半径取正值时刀具移动角应（B ）。
（Ａ）大于等于180o （B）小于等于180 o（C）等于180 o （D）大于180 o15.在数控加工中，刀具补偿功能除对刀具半径进行补偿外，在用同一把刀进行粗、精加工时，还可进行加工余量的补偿，设刀具半径为r，精加工时半径方向余量为△，则最后一次粗加工走刀的半径补偿量为（C ）。
（A）r （B）△（C）r+△（D）2 r+△16.用Φ12的刀具进行轮廓的粗、精加工，要求精加工余量为0.4，则粗加工偏移量为（C ）。
（A）12.4（B）11.6（C）6.4（D）6.6G40 指令可取消刀具半径补偿。
17.程序校验与首件试切的作用是（C ）。
（A）检查机床是否正常；（B）提高加工质量；（C）检验程序是否正确及零件的加工精度是否满足图纸要求；（D）检验参数是否正确。
18．G91 G00 X30.0 Y-20.0 表示（C）。
（A）刀具按进给速度移至机床坐标系X=30 mm , Y=-20 mm 点（B）刀具快速移至机床坐标系X=30 mm , Y=-20 mm 点（C）刀具快速向X正方向移动30mm,Y负方向移动20 mm（D）编程错误C铣床加工程序中呼叫子程序的指令是( C )。
A) G98 B) G99 C) M98D) M9920.数控机床的F功能常用( B )单位。
A) m/min B) mm/min或mm/r C) m/r21.全闭环伺服系统与半闭环伺服系统的区别取决于运动部件上的（ C ）。
A．执行机构 B. 反馈信号 C.检测元件、刀具半径左补偿方向的规定是（ A ）。
A．沿刀具运动方向看，工件位于刀具左侧B. 沿工件运动方向看，工件位于刀具左侧C. 沿工件运动方向看，刀具位于工件左侧D. 沿刀具运动方向看，刀具位于工件左侧22.( A )具有带传动和链传动的优点，与一般的带传动，它不会打滑，且不需要很大的张紧力。
A、同步齿形带B、多楔带C、皮带D、链条即构成( C )控制系统。
A、全闭环B、开环C、半闭环D、反馈二、填空题1、粗加工时，应选择（大）的背吃刀量、进给量，（合理）的切削速度。
精加工时，应选择较（小）背吃刀量、进给量，较（大）的切削速度。
2、数控机床中的标准坐标系采用（右手笛卡儿直角坐标系），并规定（增大）刀具与工件之间距离的方向为坐标正方向。
3、国际上通用的数控代码是_ISO和_EIA_。
4.加工中心的刀库按样式分类一般分为（盘式刀库）和（链式刀库）05.数控车床正转的判断是：从床头向尾坐看顺时针为正转！数控铣床正转的判断是：从Z的正向向工件看顺时针为正转！06.不适合采用加工中心进行加工的零件是（单品种、大批量）。
07.数控系统常用的两种插补功能是（直线插补和圆弧插补）。
08.数控电加工机床主要类型有电火花成型和线切割机床。
09.数控机床按控制运动轨迹可分为点位控制、点位直线控制和轮廓控制等几种。
按控制方式又可分为开环控制、闭环控制和半闭环控制等。
10.在铣床和加工中心中的刀具补偿有刀具长度和半径补偿功能。
11.数控车床的刀具补偿分为刀具位置补偿（刀具偏置或刀具偏移补偿）和（刀尖圆弧半径补偿）。
12.切削用量三要素是指切削速度背吃刀量、进给量。
13 . 滚珠丝杠螺母副回珠方式分：内循环和外循环方式14.常用的位移执行机构有步进电动机、直流伺服电机和交流伺服电机。
15.刀具补偿功能包括刀补的建立刀补的执行和刀补的取消三个阶段。
16.NC的含义是数字控制，CNC的含义是计算机数字控制。
17. 进给执行部件在低速时出现时快时慢，甚至停顿的现象，称为低速爬行现象18.滚珠丝杠预拉伸的目的是防止在温度升高时丝杠发生膨胀而长度变化。
19.刀具的材料一般有高速钢合金钢立方氮化硼金刚石20.数控车床的刀架按放置位置可以分为前置刀架和后置刀架。
21.开环系统使用的是步进电动机,闭环系统使用的是伺服电动机22. 从工件图开始，到获得数控机床所需控制介质的全过程称为程序编制，程序编制的方法有手工编程和自动编程。
三、分析简述题01.G02 X_ Y_ I_ J_ F_ 中的I、J坐标字后的数值无论是在G90还是G91的编程序方式总是圆弧中心对圆弧起点的增量值。
02.在铣削零件的内外轮廓表面时，为防止在刀具切入、切出时产生刀痕，应沿轮廓切线方向切入、切出，而不应法向方向。
03.数控回转工作台有哪两种?区别？分度工作台和数控回转工作台分度工作台只能够完成分度运动而不能实现圆周运动。
数控回转工作台在外观上和分度工作台相似，但结构功用有很大不同。
其可以做任意角度的回转和分度。
04.数控机床常用导轨有哪几种?贴塑导轨：滑动摩擦滚动导轨：滚动摩擦静压导轨：液体摩擦05.步进电动机是一种将电脉冲信号转换成机械角位移的电磁机械装置，其转子的转角（或位移）与电脉冲数成正比，它的速度与脉冲频率成正比，而运动方向是由步进电动机通电的顺序所决定的。
06.数控机床主传动的变速方式：①采用变速齿轮传动②采用同步齿形带传动③采用主轴电机直接驱动（一体化主轴，电主轴）07.数控铣床在开机后，须进行回零操作，使X、Y、Z各坐标轴运动回到（机床参考点）。
下列数控屏幕上菜单词汇的中英文对照主轴SPINDLE冷却液COOLANT紧停EMERGENCY STOP进给FEED软键SOFT KEY ALTER替换DELET删除INPUT输入数据SYSTEM系统参数在CRT/MDI面板的功能键中显示机床现在位置的键是（POS ）。
数控程序编制功能中常用的插入键是（INSERT ）。
程序段结束符号；是由EOB按扭产生的end of block在FANUC机床CRT/MDI面板的功能键中，用于刀具偏置数设置的键是（OFSET）。
在CRT/MDI面板的功能键中，用于程序编制的键是（PRGRM ）。
四、问答题1、数控加工编程的主要内容有哪些？答：数控加工编程的主要内容有：分析零件图、确定工艺过程及工艺路线、计算刀具轨迹的坐标值、编写加工程序、程序输入数控系统、程序校验及首件试切等。
2、何谓机床坐标系和编程坐标系工件坐标系？其主要区别和联系是什么？机床坐标系是厂家设计时已定义好的，是机床本身所固有的坐标系，其位置由机械挡块决定，不能随意改变。
工件坐标系是编程时设定的坐标系。
（工件坐标系的原点位置是由操作者自己设定的，它在工件装夹完毕后，通过对刀确定，它反映的是工件与机床零点之间的距离位置关系。
工件坐标系一旦固定，一般不作改变。
工件坐标系与编程坐标系两者必须统一，即在加工时，工件坐标系和编程坐标系是一致的）3、简述刀位点、换刀点和工件坐标原点。
答：刀位点是指确定刀具位置的基准点。
带有多刀加工的数控机床，在加工过程中如需换刀，编程时还要设一个换刀点。
换刀点是转换刀具位置的基准点。
换刀点位置的确定应该不产生干涉。
工件坐标系的原点也称为工件零点或编程零点，其位置由编程者设定，一般设在工件的设计、工艺基准处，便于尺寸计算。
4、简述G00与G01程序段的主要区别？G00是快速定位，G01指令是直线插补指令。
机床运行两个指令的速度不一样。
前者是运行数控系统中设定的机床速度参数，一般不会改动。
后者则运行该程序段中F后面的速度，一般是由编程人员确定。
5、简述数控车的刀尖圆角补偿和数控铣的刀具半径补偿各有何作用？什么是刀具半径补偿？6、什么是刀具长度补偿？是用来补偿假定的刀具长度与实际的刀具长度之间差值的指令7、简述加工螺纹时的引入引出段的作用由于车螺纹起始有一个加量的过程，结束前有一个减速的过程。
在这段距离中，螺距不可能包车均匀，因此车螺纹切削应注意在两端设置足够的升速进刀断和降速退刀段。
8、简述如何判断G02、G03以及G02、G03中各参数的含义和用法？GO2是顺时针圆弧插补，G03是逆时针圆弧插补。
这是相对后置刀架而言，前置刀架相反X、Z为绝对方式编程时，圆弧终点在工件坐标系中的坐标U、W为增量方式编程时，圆弧终点相对于圆弧起点的位移量I、K是圆心相对圆弧起点的增加量，不管用绝对方式还是增量方式编程，都是以增量方式指定，在直径、半径、编程时I都是半径值R表示圆弧半径，当圆弧所对应的圆心角小于等于108°时，R取正值，大于180°则取负值F为被编程的两个轴的合成进给速度9、简述什么是插补？数控装置根据输入的零件程序的信息，将程序段所描述的曲线的起点、终点之间的空间进行数据密化，从而形成要求的轮廓轨迹，这种“数据密化”机能就称为“插补”。
10、分别论述开环控制系统、半闭环控制系统和闭环控制系统的实现方式和特点。
