数控刀具知识
数控车床类刀具知识
数控车床类刀具知识1)刀具材料性能刀具材料不仅是影响刀具切削性能的重要因素，而且它对刀具耐用度、切削用量、生产率、加工成本等有着重要的影响。
因此，在机械加工过程中，不数控车床但要熟悉各种刀具材料的种类、性能和用途，还必须能根据不同的工件和加工条件，对刀具材料进行合理的选择。
切削时，刀具在承受较大压力的同时，还与切屑、工件产生剧烈的摩擦，由此而产生较高的切削温度；在加工余量不均匀和切削断续表面时，加工中心刀具还将受到冲击，产生振动。
为此，刀具切削部分的材料应具备下列基本性能。
①硬度和耐磨性。
刀具材料的硬度必须大于工件材料的硬度，一般情况下，要求其常温硬度在60HRC以上。
通常，刀具材料的硬度越高，耐磨性也越好，刀具切削部分抗磨损的能力也就越强。
耐磨性还取决于材料的化学成分、显微组织。
刀具材料组织中硬质点的硬度越高，数量越多，晶粒越细，分布越均匀，则耐磨性越好。
此外，刀具材料对工件材料的抗黏附能力越强，耐磨性也越好。
②强度和韧性。
由于切削力、冲击和振动等作用，数控车床刀具材料必须具有足够的抗弯强度和冲击韧性，以避免刀具材料在切削过程中产生断裂和崩刃。
③耐热性与化学稳定性。
耐热性是指刀具材料在高温下保持其硬度、耐磨性、强度和韧性的能力。
耐热性越好，则允许的切削速度越高，同时抵抗切削刃塑性变形的能力也越强。
化学稳定性是指刀具材料在高温下不易和工件材料、周围介质发生化学反应的能力。
化学稳定性越好，刀具的磨损越慢。
除此之外，刀具材料还应具有良好的工艺性和经济性。
如工具钢淬火变形要小加工中心，脱碳层要浅及淬透性要好；热轧成形刀具应具有较好的高温塑性等。
(2)常用刀具材料①高速钢。
高速钢是一种加入较多的钨、钼、铬、钒等合金元素的高合金工具钢，有较高的热稳定性，切削温度达500～650~C时仍能进行切削，有较高的强度、韧性、硬度和耐磨性。
其制造工艺简单，容易磨成锋利的切削刃，可锻造，这对于一些形状复杂的工具，如钻头、成形刀具、数控车床拉刀、齿轮刀具等尤为重要，是制造这些刀具的主要材料。
数控刀具基本知识汇编
数控刀具基本知识汇编1、硬度和耐磨性。
刀具材料的硬度必须高于工件材料的硬度，一般要求在60HRC以上。
刀具材料的硬度越高，耐磨性就越好。
2、强度和韧性。
刀具材料应具备较高的强度和韧性，以便承受切削力、冲击和振动,防止刀具脆性断裂和崩刃。
3、耐热性。
刀具材料的耐热性要好，能承受高的切削温度，具备良好的抗氧化能力。
4、工艺性能和经济性。
刀具材料应具备好的锻造性能、热处理性能、焊接性能；磨削加工性能等，而且要追求高的性能价格比。
刀具材料的种类、性能、特点、应用1金刚石刀具材料金刚石是碳的同素异构体，它是自然界已经发现的最硬的一种材料。
金刚石刀具具有高硬度、高耐磨性和高导热性能，在有色金属和非金属材料加工中得到广泛的应用。
尤其在铝和硅铝合金高速切削加工中，金刚石刀具是难以替代的主要切削刀具品种。
可实现高效率、高稳定性、长寿命加工的金刚石刀具是现代数控加工中不可缺少的重要工具。
1、金刚石刀具的种类①天然金刚石刀具：天然金刚石作为切削刀具已有上百年的历史了，天然单晶金刚石刀具经过精细研磨，刃口能磨得极其锋利，刃口半径可达0.002μm，能实现超薄切削，可以加工出极高的工件精度和极低的表面粗糙度，是公认的、理想的和不能代替的超精密加工刀具。
② PCD金刚石刀具：天然金刚石价格昂贵，金刚石广泛应用于切削加工的还是聚晶金刚石(PCD)，自20世纪70年代初，采用高温高压合成技术制备的聚晶金刚石(Polycrystauine diamond，简称PCD刀片研制成功以后，在很多场合下天然金刚石刀具已经被人造聚晶金刚石所代替。
PCD原料来源丰富，其价格只有天然金刚石的几十分之一至十几分之一。
PCD刀具无法磨出极其锋利的刃口，加工的工件表面质量也不如天然金刚石，现在工业中还不能方便地制造带有断屑槽的PCD刀片。
因此，PCD只能用于有色金属和非金属的精切，很难达到超精密镜面切削。
③ CVD金刚石刀具：自从20世纪70年代末至80年代初，CVD金刚石技术在日本出现。
数控刀具基础知识
硬质合金具有很高的硬度和耐磨性，切削性能比高速钢好，耐用度是高速钢的几倍至数十倍，但冲击韧性较差。由于其切削性能优良，因此被广泛用作刀具材料 。
切削刀具用硬质合金分类及标志
涂层刀片
1）CVD气相沉积法涂层 涂层物质为TiC，使硬质合金刀具耐用度提高1-3倍。涂层厚；刃口钝；利于提高速度寿命。
2）铣刀参数的确定
面铣刀粗铣时刀具直径应小些，精铣时，铣刀直径应大些，尽量包容整个加工宽度。立铣刀应根据工件的材料、刀具的加工性质选择合适的刀具参数（直径、前角、后角、长度等）。
2.4数控钻、镗、铣加工刀具的装夹工具系统
2.4.1刀柄的分类
加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的
6.涂层刀具等。
三、按切削工艺可分为：
1.车削刀具
分外圆、内孔、螺纹、切断、切槽刀具等多种，如图2-17所示。
常用车削刀具有高速钢整体刃磨刀具，硬质合金焊接式刀具，机夹可转位刀具等。目前，在数控加工中机夹可转位刀具应用已非常普遍，采用该种刀具，可大大缩短工艺辅助时间，提高切削效率。机夹可转位车刀的夹紧结构有如图2-18所示三种。
通常，小规格（4—16mm）立铣刀制成整体式，而φ16mm以上的立铣刀制成焊接式或机夹可转位式。整体立铣刀的结构如图2-21所示。
图2-20 立铣刀
图2-21 整体式立铣刀结构
（3）模具铣刀 模具铣刀是由立铣刀演变而来的，分为圆锥形立铣刀、圆柱形球头立铣刀和圆锥形球头立铣刀等几种。刀柄有直柄、削平型直柄和莫式锥柄三种。如图2-22所示，该种刀具大多用来加工各种模具型腔及曲面，一般圆周及球面部分都有切削刃，可作径向和轴向进给。
目前国内使用最多的是DIN 69871型（即JT）和MAS BT 型两种刀柄。DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上，IS0 7388/1型的刀柄可以安装在DIN 69871型、IS0 7388/1 和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。
数控刀具型号知识点总结
数控刀具型号知识点总结一、数控刀具的基本概念数控刀具是一种广泛应用于数控机床上的金属切削工具。
它是通过数控编程控制机床进行切削加工，可以实现高效、精确的加工。
数控刀具的类型繁多，每种型号的刀具都有其特定的用途和特点。
对于数控加工领域的从业人员来说，了解不同型号的数控刀具是非常重要的，可以帮助他们选择合适的刀具进行加工，提高加工效率和产品质量。
二、数控刀具的分类1. 分类标准数控刀具可以按照不同的分类标准进行分类，常见的分类标准包括刀具材料、刀具形状、刀柄类型、刀具用途等。
2. 按材料分类按照材料的不同，数控刀具可以分为高速钢刀具、硬质合金刀具、陶瓷刀具、超硬刀具等。
3. 按形状分类按照形状的不同，数控刀具可以分为铣刀、钻头、刀片、车刀、螺纹刀等。
4. 按刀柄类型分类按照刀柄的类型不同，数控刀具可以分为直柄刀具、切槽刀具、切槽刀具等。
5. 按用途分类按照刀具的用途不同，数控刀具可以分为粗加工刀具、精加工刀具、钻孔刀具、车削刀具等。
三、数控刀具的型号1. 高速钢刀具高速钢刀具是一种常见的金属切削刀具，具有刚性好、耐磨性高等特点。
按照其型号命名规则，一般包括刀具类型、刀具直径、刀具长度等信息。
例如，HSS 铣刀的型号为：HSS-M10x10x40，其中 HSS 表示为高速钢刀具，M10 表示刀具直径为10mm，10 表示刀具长度为10mm，40 表示刀具刃长为40mm。
通过型号就可以清楚地知道该刀具的用途和规格。
2. 硬质合金刀具硬质合金刀具是一种广泛应用于数控加工领域的刀具，具有硬度高、耐磨性好等特点。
按照其型号命名规则，一般包括刀具类型、刀具直径、刀具长度、刀具刀尖角度等信息。
例如，硬质合金铣刀的型号为：MCDN2008-2T-C20，其中 MCD 表示为硬质合金铣刀，N2008 表示刀具直径为20mm，2T 表示刀具齿数为2，C20 表示为刀具刀尖角度为20度。
通过型号就可以清楚地知道该刀具的用途和规格。
数控刀具知识点总结大全
数控刀具知识点总结大全一、数控刀具的分类数控刀具按照其功能和使用范围的不同，可以分为以下几类：1. 铣刀：铣刀用于铣削加工，根据其形状和用途可分为平头铣刀、立铣刀、立面铣刀、球头铣刀、倒角铣刀等。
2. 钻头：钻头主要用于钻孔加工，根据其结构和用途可分为螺纹钻头、中心钻头、加工钻头等。
3. 刀片：刀片主要用于车削加工，根据其形状和用途可分为外圆刀片、内圆刀片、螺纹刀片等。
4. 锯片：锯片用于锯割加工，根据其齿形和用途可分为圆锯片、带锯片等。
5. 刀具系统：刀具系统主要包括刀柄、刀杆、插刀、刀尖等组成，根据其结构和用途可分为拉刀系统、旋转刀系统、可转位刀系统等。
二、数控刀具的材料数控刀具的材料选择对于刀具的性能和寿命有着重要的影响，常见的数控刀具材料主要有以下几种：1. 高速钢：高速钢是一种含钨、钼、铬、钴等元素的合金钢，具有高硬度、良好的热稳定性和切削性能，适用于一般的切削加工。
2. 硬质合金：硬质合金是一种以钨钴粉末为主要原料，添加少量的钛、钼、铬等元素制成的耐磨合金材料，具有极高的硬度和耐磨性，适用于高速切削和重切削。
3. 陶瓷刀具：陶瓷刀具是一种新型的刀具材料，具有非常高的硬度、耐磨性和热稳定性，适用于高速切削和高温加工。
4. 超硬合金：超硬合金是一种以碳化钨粉末为基础，添加少量的钴、钛、铬等元素制成的超硬材料，具有极高的硬度和耐磨性，适用于高速切削和重切削。
5. 金刚石和CBN：金刚石和立方氮化硼(CBN)是目前最硬的材料，可以用来制作超硬刀具，具有极高的耐磨性和切削性能。
三、数控刀具的结构数控刀具的结构通常由刀头、刀柄、刃部等几个主要部分组成，不同类型的刀具结构也会有所不同，常见的数控刀具结构有以下几种：1. 实心刀具：实心刀具是指整个刀具都是由一种材料制成的，通常用于轻负载和精密加工。
2. 中空刀具：中空刀具是指刀具的刃部为空心结构，可以减轻刀具的重量和提高切削效率，适用于重切削和大负载的加工。

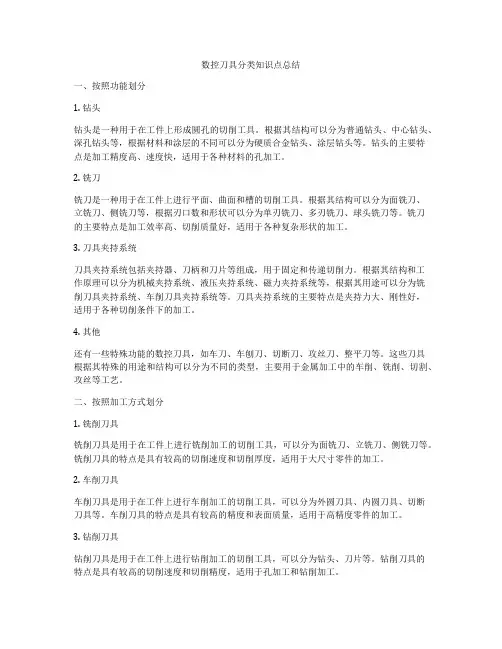

数控刀具分类知识点总结
数控刀具分类知识点总结一、按照功能划分1. 钻头钻头是一种用于在工件上形成圆孔的切削工具。
根据其结构可以分为普通钻头、中心钻头、深孔钻头等，根据材料和涂层的不同可以分为硬质合金钻头、涂层钻头等。
钻头的主要特点是加工精度高、速度快，适用于各种材料的孔加工。
2. 铣刀铣刀是一种用于在工件上进行平面、曲面和槽的切削工具。
根据其结构可以分为面铣刀、立铣刀、侧铣刀等，根据刃口数和形状可以分为单刃铣刀、多刃铣刀、球头铣刀等。
铣刀的主要特点是加工效率高、切削质量好，适用于各种复杂形状的加工。
3. 刀具夹持系统刀具夹持系统包括夹持器、刀柄和刀片等组成，用于固定和传递切削力。
根据其结构和工作原理可以分为机械夹持系统、液压夹持系统、磁力夹持系统等，根据其用途可以分为铣削刀具夹持系统、车削刀具夹持系统等。
刀具夹持系统的主要特点是夹持力大、刚性好，适用于各种切削条件下的加工。
4. 其他还有一些特殊功能的数控刀具，如车刀、车刨刀、切断刀、攻丝刀、整平刀等。
这些刀具根据其特殊的用途和结构可以分为不同的类型，主要用于金属加工中的车削、铣削、切割、攻丝等工艺。
二、按照加工方式划分1. 铣削刀具铣削刀具是用于在工件上进行铣削加工的切削工具，可以分为面铣刀、立铣刀、侧铣刀等。
铣削刀具的特点是具有较高的切削速度和切削厚度，适用于大尺寸零件的加工。
2. 车削刀具车削刀具是用于在工件上进行车削加工的切削工具，可以分为外圆刀具、内圆刀具、切断刀具等。
车削刀具的特点是具有较高的精度和表面质量，适用于高精度零件的加工。
3. 钻削刀具钻削刀具是用于在工件上进行钻削加工的切削工具，可以分为钻头、刀片等。
钻削刀具的特点是具有较高的切削速度和切削精度，适用于孔加工和钻削加工。
4. 其他还有一些特殊加工方式的刀具，如攻丝刀、切断刀、整平刀等。
这些刀具根据其特殊的用途和结构可以分为不同的类型，主要用于金属加工中的攻丝、切割、整平等工艺。
三、按照刀具材料划分1. 钢质刀具钢质刀具是使用高速度钢或碳钢材料制成的刀具，具有良好的耐磨性和刚性，适用于一般的金属切削加工。
刀具基础知识培训
2024/10/13
文翔精密数控刀具内部培训演示稿
五、铣刀的基础知识
2、单位换算
长度单位换算：
1MM＝100丝
1丝＝10UM
1UM＝0.001MM
公英制换算：
（1）、以1″＝25.4作为标准。英制转换为公制方法如下 ：25.4×分子÷分母，如：3/8（25.4*3÷8＝9.525 ）
2024/10/13
1938年 陶瓷刀具
德国德古萨公司取得关于陶瓷刀具的专利。
1949～ 1950
可转位刀片
美国开始在车刀上采用可转位刀片，不久即应用在 铣刀和其他刀具上。
1969年
碳化钛涂层硬质合 金刀片
瑞典山特维克钢厂取得用化学气相沉积法，生产碳 化钛涂层硬质合金刀片的专利。
聚晶人造金刚石和 美国通用电气公司生产了聚晶人造金刚石和聚晶立
2024/10/13
文翔精密数控刀具内部培训演示稿
五、铣刀的基础知识
（三）、铣刀基本的组成部份说明（示图一
）
周齿一后
角
端齿前角
刃部
端齿二后角 端齿一后角
柄部
2024/10/13
周齿二后 角
文翔精密数控刀具内部培训演示稿
五、铣刀的基础知识
铣刀基本的组成部份说明（示图二）
柄径
刃径
刃部（刃长 ）
2024/10/13
2024/10/13
文翔精密数控刀具内部培训演示稿
四、刀具的材料介绍（曾总）
2024/10/13
文翔精密数控刀具内部培训演示稿
四、刀具的材料介绍（曾总）
2024/10/13
文翔精密数控刀具内部培训演示稿
四、刀具的材料介绍（曾总）
二、刀具材料的分类
数控车工刀具知识点总结
数控车工刀具知识点总结一、刀具的分类及特点1. 钻头钻头是一种用于钻孔的刀具，根据材料和用途的不同，钻头可以分为普通钻头、中心钻、深孔钻等。
钻头的特点是主要用于孔加工，能够达到高精度的孔径和表面质量。
2. 铣刀铣刀是用于进行平面、轮廓、曲面等复杂形状的加工刀具，根据刀具形状的不同，铣刀可以分为平底刀、球头刀、立铣刀等。
铣刀的特点是能够进行多种形状的加工，适用范围广泛。
3. 刀片刀片是用于车削加工的切削刀具，根据刀片形状的不同，刀片可以分为外圆刀片、内圆刀片、螺纹刀片等。
刀片的特点是能够在车床上进行高效的切削加工，适用于各种不同类型的车削工艺。
4. 钻头钻头是一种用于钻孔的刀具，根据材料和用途的不同，钻头可以分为普通钻头、中心钻、深孔钻等。
钻头的特点是主要用于孔加工，能够达到高精度的孔径和表面质量。
5. 锯片锯片是一种用于切割材料的刀具，根据材料和切割方式的不同，锯片可以分为金属锯片、木工锯片、切割锯片等。
锯片的特点是能够进行高效的切割操作，适用于多种不同的材料。
6. 刀杆刀杆是刀具的主要部件，它承载刀具的切削力，同时能够稳定地进行切削加工。
刀杆的特点是需要具备足够的刚性和稳定性，以确保切削加工的精度和质量。
二、刀具的选择原则1. 根据加工材料选择刀具不同的材料需要选择不同的刀具，比如对于硬质材料，需要选择耐磨性和刚性较高的刀具；对于脆性材料，需要选择刀具的锋利度和切削角度较小的刀具。
2. 根据加工工艺选择刀具不同的加工工艺需要选择不同的刀具，比如对于车削加工，需要选择刀片；对于铣削加工，需要选择铣刀；对于钻削加工，需要选择钻头等。
3. 根据加工精度选择刀具不同的加工精度需要选择不同的刀具，比如对于精密加工，需要选择刀具的刚性和耐磨性较高的刀具；对于一般加工，可以选择刀具的耐磨性和寿命较长的刀具。
4. 根据切削参数选择刀具不同的切削参数需要选择不同的刀具，比如对于高速切削，需要选择能够承受较高切削速度的刀具；对于重切削，需要选择刀具的刚性和稳定性较好的刀具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控刀具的失效形式及可靠性
刀具材料的硬度与韧性的关系
四、数控刀具的失效形式及可靠性
数控刀具的失效形式及可靠性
刀具失效的概念
在切削过程中，刀具磨损刀一定程度， 刀刃崩刃或破损，刀刃卷刃（塑变） 时，刀具丧失其切削能力或无法保证 加工质量。车刀示意图数控刀具的失效形式及可靠性
刀具的失效形式
后刀面磨损
由机械交变应力引起的出现在刀具后刀 面上的磨擦磨损。
刃口剥落
切削刃口上出现一些很小的缺口，非均匀 的磨损。
主要由断续切削、切屑排除不流畅等因素 造成。
应该在加工时降低进给速度、选择韧性好 的刀具材料和切削刃强度高的刀片，来避免刃 口剥落现象的产生。
数控刀具的失效形式及可靠性
刀具的失效形式
崩刃
崩刃将损坏刀具和工件。 主要原因有刀具刃口的过度磨损和较高的 加工应力，也可由于刀具材料过硬、切削刃强 度不足以及进给量太大造成。 刀具应该选择韧性较好的合金材料，加工 时应减小进给量和切削深度，另外还可选择高 强度或刀尖圆角较大的刀片。
刀柄是机床主轴与刀具之间的连接工具，是数控 铣床、加工中心必备的辅具。
它的作用有：
准确地安装各种刀具；
满足在机床主轴上的自动松开和拉紧定位；
在刀库中的存储识别；
机械手的夹持。
刀柄的选用要和机床的主轴孔相对应。刀柄已经 标准化和系列化。数控铣床和加工中心上的刀柄一般 采用7∶24圆锥刀柄。
链轮式自动换刀系统
学习要求 建议学时
了解
掌握
了解
2
掌握
了解
掌握 2
了解
随着数控机床功能、结构的发展， 数控机床上所使用的数控刀具已经不 是普通机床“一机一刀”的模式，而 是多种不同类型的刀具同时在数控机 床上轮换使用，来达到自动换刀和快 速换刀的目的。因此，对“数控刀具” 的含义应该理解为“数控刀具系统”。
数控刀具系统除了包括机床的自动换刀机构外， 为了保证刀具的可互换性，还必须有刀柄和工具系统。
转盘式自动换刀系统
机械手夹持
7∶24圆锥工具柄部简图
一、数控刀具的要求与特点
数控刀具的要求与特点
数控机床必须有与其相适应的切削 刀具配合，才能充分发挥作用。刀具， 尤其是刀片的选择是保证加工质量提高 加工效率的重要环节。
数控刀具的要求与特点
要求
要有高的切削效率
要有高的精度和重复定位精度 要有高的可靠性和耐用度 可靠的断屑和排屑措施
刀具的失效形式
塑性变形
切削刃在高温或高应力作用下产生的变形。 切削速度和进给速度太高以及工件材料中 硬点的作用，刀具材料太软和切削刃温度较高 等现象，都是产生塑性变形的主要原因。塑性 变形的产生会影响切屑的形成质量，并导致刀 具崩刃。 可以通过降低切削速度和进给速度，选择 耐磨性高和导热性能好的刀具材料等措施，达 到减少塑性变形的目的。
前刀面磨损主要由切屑和工件材料的接触， 以及对发热区域的扩散引起。另外刀具材料过 软，加工过程中切削速度较高，进给量较大， 也是前刀面磨损产生的原因。前刀面磨损会使 刀具产生变形、干扰排屑、降低切削刃的强度。
应该采用降低切削速度和进给速度，同时 选择涂层硬质合金材料，来达到减小前刀面磨 损的目的。
数控刀具的失效形式及可靠性
刀具的失效形式
边界磨损
主切削刃上的边界磨损常发生于与工件的 接触面处。
主要原因是工件表面硬化、锯齿状切屑造 成的磨擦。
解决措施是降低切削速度和进给速度，同 时选择耐磨刀具材料，并增大刀具的前角使得 切削刃锋利。
数控刀具的失效形式及可靠性
刀具的失效形式
前刀面磨损
在刀具的前刀面上由磨擦和扩散导致的磨 损。
要有在线监控及尺寸补偿系统 实现刀具尺寸的预调和快速换刀 刀具标准化、模块化、通用化及复合化
数控刀具的要求与特点
特点
数控车床能兼作粗精车削，因此粗车时，要选强度高、 耐用度好的刀具，以便满足粗车时大背吃刀量、大进 给量的要求。精车时，要选精度高、耐用度好的刀具， 以保证加工精度的要求。
此外，为减少换刀时间和方便对刀，应尽可能采用机 夹刀和机夹刀片。夹紧刀片的方式要选择得比较合理， 刀片最好选择涂层硬质合金刀片。目前，数控车床用 得最普遍的是硬质合金刀具和高速钢刀具两种。
漯河职业技术学院机电系
数控教研室
学习内容与知识点：
内容 数控刀具的类型与特点
数控刀具的材料 数控刀具的失效形式及可靠性
数控刀具的选择
知识点
数控刀具的要求与特点 数控刀具的分类 数控刀具的材料 数控刀具的失效形式、影响与对策 数控刀具的可靠度 选择数控刀具时应考虑的因素 数控车削刀具的选择 数控铣削刀具的选择 常见的刀具库
数控刀具的失效形式及可靠性
刀具的失效形式
积屑瘤
工件材料在刀具上的粘附物质。 积屑瘤的产生会大大降低工件表面的加工 质量，会改变切削刃的形状并最终导致切削刃 崩刃。 采取的对策有提高切削速度，选择涂层硬 质合金或金属陶瓷等刀具材料，并在加工过程 中使用冷却液。
数控刀具的失效形式及可靠性
刀具的失效形式
如果刀具材料较软，刀具的后角偏小， 加工过程中的切削速度偏高，进给量太小，都 会造成刃具后刀面的磨损过量，并由此使得加 工表面的尺寸和精度降低，增大切削中的磨擦 阻力。
因此应该选择耐磨性较高的刀具材料，同 时降低切削速度，加大进给量，增大刀具后角。 如此才能避避免或减少刀具后刀面磨损现象的 产生。
数控刀具的失效形式及可靠性
二、数控刀具的种类
数控刀具的种类
按结构来分
整体式
镶嵌式
内冷式
减振式
机夹可转位式
数控刀具的种类
按制按造加材工料分
工艺来分
高速钢刀具
硬质合金刀具
陶瓷刀具 立方氮化硼刀具 聚晶金刚石刀具
数控刀具的种类
车刀
按加工 工艺来分
钻刀 （钻头）
镗刀
铣刀
三、数控刀具的材料
数控刀具的材料
刀具的选择是根据零件的材料种类、硬度、 加工表面粗糙度要求和加工余量等已知条件来 决定刀片的几何结构（如刀尖圆角）、进给量、 切削速度和刀片牌号。
数控刀具的材料
数控刀具切削部分的材料要求：
要有高的硬度和耐磨性 要有足够的强度和韧性
要有高耐热性 较好的导热性 良好的工艺性
数控刀具的材料
高速钢
数
控
硬质合金
刀
具
的
材
料
陶瓷
立方氮化硼
W系高速钢 Mo系高速钢
钨钴类 钨钛钴类 钨钛钽（铌）钴类 纯氧化铝类（白色陶瓷） SiN添加类（黑色陶瓷）
聚晶金刚石
