作图专题复习
高中通用技术读图作图题应用题专题复习含答案
读图作图题专题复习1、简洁三视图绘制正投影法就是假设投影光线与投影平面垂直，在投影平面上求取物体投影方法。
为了确定物体构造形态，须要采纳多面正投影三视图：物体正面投影，即物体由前向后投影所得图形，通常反映物体主要形态特征，称为 图；物体程度投影，即物体由上向下投影所得图形，称为 图；物体侧面投影，即物体由左向右投影所得图形，称为 图。
2、三视图投影规律：〔三视图绘制步骤见P122-123〕a 、构造分析(分析物体根本形体组成及其形态、大小、位置关系〕b 、确定主视图〔反映物体主要形态特征〕c 、依据模型尺寸,选择相宜绘图比例。
d 、画出坐标轴XYZ,以与XY 相距10mm 上部作为主视图和左视图底线,主视图与左视图X 轴与Z 轴相距10mme 、再在X 负半轴与Z 轴构成面画俯视图，俯视图与X 轴Z 轴都相距10mm f.三视图用粗实线，协助线用细实线 g.可视轮廓线用实线，不行视轮廓线用虚线 H 、最终把协助线去掉。
留意：圆及对称图形等要加中心对称线主视图反映物体长和高俯视图反映物体长和宽左视图反映物体宽和高主、俯视图长对正 主、左视图高平齐 俯、左视图宽相等 1、图线图线名称 图线形式应用举例粗实线 可见轮廓线，可见过渡线细实线尺寸线，尺寸界限，剖面线，指引线等虚线不行见轮廓线，不行见过渡线细点划线轴线，对称中心线2、尺寸标注根本规则：标注真实尺寸；图样中尺寸均以为单位，不在图中注出；尺寸标注要求是：正确：即标注方法要符合国家标准有关规定。
完好：尺寸标注要齐全，不，不。
清晰：尺寸标注要整齐，便于阅读和查看。
合理：尺寸标注要符合设计和工艺要求。
尺寸组成要素如以下图所示，一个完好尺寸一般应包括尺寸数字、尺寸线、尺寸界限和表示尺寸线终端箭头〔1〕尺寸界限：尺寸界限用细实线绘制，并应由图形轮廓线、轴线或对称中心线处引出。
也可利用轮廓线、轴线或对称中心线作尺寸界限。
尺寸界限一般应与尺寸线垂直，并超出尺寸线终端左右。
中考物理专题复习《光学6类中考作图问题》
中考物理专题复习《光学6类中考作图问题》一、光学作图的理论依据1.光沿直线传播①根据光在同种均匀介质中沿直线传播的特点；②利用两点决定一条直线的公理。
2.光的反射定律内容(1)反射光线、入射光线和法线都在同一平面内。
(2)反射光线和入射光线分居法线两侧。
(3)反射角等于入射角。
(4)光路是可逆的。
3.平面镜成像的特点①像和物到镜面的距离相等；②像和物的大小相同；③像和物的连线与镜面垂直；④物在平面镜里成的是正立、等大的虚像；⑤像和物“左右相反”．4．光的折射规律（1）折射光线、入射光线和法线都在同一平面内。
(2)折射光线和入射光线分居法线两侧。
（3）光从空气斜射入其他介质中时，折射光线向法线方向偏折，即折射角小于入射角(如图甲所示）；光从其他介质斜射入空气时，折射光线向远离法线的方向偏折，即折射角大于入射角(如图乙所示）。
(4)光路是可逆的。
5.透镜作图的依据就是熟练掌握透镜的三条基本光路（1）凸透镜(如图)：1)过光心的光线传播方向不变。
2)平行于主光轴的光线折射光线过焦点。
3)过焦点的光线折射光线平行于主光轴。
此外，过两倍焦距处的光线折射光线过两倍焦距处。
（2）凹透镜(如图)：1)过光心的光线传播方向不变。
2)平行于主光轴的光线折射光线的反向延长线过焦点。
3)入射光线的延长线过焦点,折射光线平行于主光轴。
6.依据凸透镜成像规律。
A.心中要强记凸透镜成像的规律及应用的基础知识物距（u）像距（v）像的性质应用大小正倒虚实无限远v=f 极小光斑测焦距u＞2f 2f＞v＞f 缩小倒立实像照相机u=2f v=2f 等大倒立实像测焦距2f＞u＞f v＞2f 放大倒立实像幻灯机（投影仪）u=f 无限远获平行光源和测焦距u＜f 同侧放大正立虚像放大镜（1）焦点是成实像和虚像的分界点；（2）二倍焦距处是成放大实像和缩小实像的分界点；（3）倒立的都是实像、正立的都是虚像；（4）当u>v时，像是缩小的；反之，像是放大的；（5）成实像时：当物距减小时，像距和像都增大；反之，物距增大，像和像距都减小。
作图复习专题
图2
M
r
2、作法线，法线与镜面、界面垂直，并标出入（或反） 射角。
3、根据反射角等于入射角，折射时空气中的角较大作图。
3、作出图3中AB在平面镜中成的像。归纳总结作图方法。
B
B'
A
A'
图3 作法归纳：先做连线与镜面垂直，再由物像等距找到对应 点，连接对应点。 提醒：保留作图痕迹，辅助线用虚线，虚像也一定要用虚 线画。
6.动力臂与阻力臂： 支点到力的作用线的垂线距离。 7.右手定则：
复习导航
1、作出图1中的反射光线并标出入射角、反射角。归纳总结作图 方法。2、作出图2中的折射光线。归纳总结作图方法。
作图方法归纳、总结：
。
3、作出图3中AB在平面镜中成的像。归纳总结作图方法。
图3 作图方法归纳、总结： 。
4、作出图4中光路图。归纳总结作图方法。
巩固拓展
1、(2015年云南)（6分） (l)图1中OA‘是入射光线AO的折射光线，请在图中画出入 射光线BO的折射光线OB＇的大致位置。 (2)请在图2中标出通电后螺线管和小磁针的N极。
2、（2015年昆明）完成下列作图 (1)图3中的OA是光从空气斜射到水面，经水面反射的一条 光线，请作出它对应的入射光线和入射光线对应的折射光 线。 (2)将图4中的灯和控制灯的开关连入电路。
电磁学作图包括 : 1.家庭电路的连接 2.通电螺线管的填图
温故知识
1.光的反射定律是： 三线同面、两角相等、法线居中。 2.平面镜成像的特点是：虚像、等大、等距、垂直。
4.凸透镜对光线有 会聚 作用，凹透镜对光线有 发散 作用.
3.光的折射规律是：三线同面、法线居中、空气中的角大。 5.力的示意图： 用一根带箭头的线段来表示力的三要素。
尺规作图专题复习
尺规作图专题复习1.下面是小东设计的“过圆外一点作这个圆的切线”的尺规作图过程．已知：⊙O 及⊙O 外一点P ．求作：直线PA 和直线PB ，使PA 切⊙O 于点A ，PB 切⊙O 于点B ．作法：如图，①作射线PO ，与⊙O 交于点M 和点N ；②以点P 为圆心，以PO 为半径作⊙P ;③以点O 为圆心,以⊙O 的直径MN 为半径作圆，与⊙P 交于点E 和点F，连接OE 和OF ，分别与⊙O 交于点A 和点B ；④作直线PA 和直线PB .所以直线PA 和PB 就是所求作的直线.（1）使用直尺和圆规，补全图形；（保留作图痕迹）（2）完成下面的证明证明：连接PE 和PF ,∵OE=MN ，OA=OM=12MN，∴点A 是OE 的中点.∵PO=PE，∴PA ⊥OA 于点A （）（填推理的依据）．同理PB ⊥OB 于点B.∵OA ，OB 为⊙O 的半径，∴PA ，PB 是⊙O 的切线．（）（填推理的依据）．2.如图，A 是O 上一点，过点A 作O 的切线.（1）①连接OA 并延长，使AB=OA;②作线段OB 的垂直平分线；使用直尺和圆规，在图中作OB 的垂直平分线l(保留作图痕迹)；(2)直线l 即为所求作的切线，完成如下证明.证明：在O 中，∵直线l 垂直平分OB ∴直线l 经过半径OA 的外端，且__________，∴直线l 是O 的切线()(填推理的依据).3.下面是小石设计的“过圆上一点作圆的切线”的尺规作图的过程.已知：如图1，⊙O 及⊙O 上一点P ．求作：直线PQ ，使得PQ 与⊙O 相切．作法：如图2，①连接PO 并延长交⊙O 于点A ；②在⊙O 上任取一点B （点P ，A 除外），以点B 为圆心，BP 长为半径作⊙B ，与射线PO 的另一个交点为C ；③连接CB 并延长交⊙B 于点Q ；④作直线PQ ．所以直线PQ 就是所求作的直线．根据小石设计的尺规作图的过程，（1）使用直尺和圆规，补全图形；（保留作图痕迹）（2）完成下面的证明．证明：∵CQ 是⊙B 的直径，∴CPQ ∠=°（）（填推理的依据）.∴OP PQ ⊥.又∵OP 是⊙O 的半径，∴PQ 是⊙O 的切线（）（填推理的依据）.4.已知：如图1，在△ABC 中，AB =AC ．求作：⊙O ，使得⊙O 是△ABC 的外接圆．图1图2作法：①如图2，作∠BAC 的平分线交BC 于D ；②作线段AB 的垂直平分线EF ；③EF 与AD 交于点O ；④以点O 为圆心，以OB 为半径作圆．∴⊙O 就是所求作的△ABC 的外接圆．根据上述尺规作图的过程，回答以下问题：（1）使用直尺和圆规，依作法补全图2（保留作图痕迹）；（2）完成下面的证明．图2图1证明：∵AB =AC ，∠BAD =∠DAC ，∴．∵AB 的垂直平分线EF 与AD 交于点O ，∴OA =OB ，OB =OC ．（）（填推理的依据）∴OA =OB =OC ．∴⊙O 就是△ABC 的外接圆．（）（填推理的依据）5.下面是小石设计的“过三角形一个顶点作其对边的平行线”的尺规作图过程．已知：如图1，ABC △．求作：直线BD ,使得BD ∥AC ．作法：如图2，①分别作线段AC ，BC 的垂直平分线1l ，2l ，两直线交于点O ；②以点O 为圆心，OA 长为半径作圆；③以点A 为圆心，BC 长为半径作弧，交 AB 于点D ；④作直线BD .所以直线BD 就是所求作的直线．根据小石设计的尺规作图过程，（1）使用直尺和圆规，补全图形；（保留作图痕迹）（2）完成下面的证明．证明：连接AD ，∵点A ，B ，C ，D 在⊙O 上，AD BC =，∴ AD =．∴DBA CAB ∠=∠（）（填推理的依据）.∴BD AC ∥．6.《元史·天文志》中记载了元朝著名天文学家郭守敬主持的一次大规模观测，称为“四海测验”．这次观测主要使用了“立杆测影”的方法，在二十七个观测点测量出的各地的“北极出地”与现在人们所说的“北纬”完全吻合．利用类似的原理，我们也可以测量出所在地的纬度．如图1所示．①春分时，太阳光直射赤道．此时在M 地直立一根杆子MN，在太阳光照射下，杆子MN 会在地面上形成影子．通过测量杆子与它的影子的长度，可以计算出太阳光与杆子MN 所成的夹角α；②由于同一时刻的太阳光线可以近似看成是平行的，所以根据太阳光与杆子MN 所成的夹角α可以推算得到M 地的纬度，即MOB ∠的大小．图2（1）图2是①中在M 地测算太阳光与杆子MN 所成夹角α的示意图．过点M 作MN 的垂线与直线CD 交于点Q，则线段MQ 可以看成是杆子MN 在地面上形成的影子．使用直尺和圆规，在图2中作出影子MQ（保留作图痕迹）；（2）依据图1完成如下证明．证明：∵AB CD ∥，∴MOB ∠=_________α=（___________________________）（填推理的依据）∴M 地的纬度为α．7.下面是小玟同学设计的“作一个角等于已知角”的尺规作图过程．已知：在△ABC 中，AB=BC ，BD 平分∠ABC 交AC 于点D ．求作：∠BPC ，使∠BPC=∠BAC ．作法：①分别以点B 和点C 为圆心，大于的长为半径作弧，两弧交于点E 和点F ，连接EF 交BD 于点O ；②以点O 为圆心，OB 的长为半径作⊙O ；③在劣弧AB 上任取一点P （不与点A 、B 重合），连接BP 和CP ．所以∠BPC=∠BAC ．根据小玟设计的尺规作图过程.（1）使用直尺和圆规，补全图形（保留作图痕迹）；（2）完成下面的证明．证明：连接OA、OC ．∵AB=BC ，BD 平分∠ABC ，∴BD ⊥AC 且AD=CD ．∴OA=OC ．∵EF 是线段BC 的垂直平分线，∴OB=．∴OB=OA ．（）12BC∴⊙O为△ABC的外接圆．∵点P在⊙O上，∴∠BPC=∠BAC（）（填推理的依据）．8.（2020•北京）已知：如图，△ABC为锐角三角形，AB＝AC，CD∥AB．求作：线段BP，使得点P在直线CD上，且∠ABP=12∠BAC．作法：①以点A为圆心，AC长为半径画圆，交直线CD于C，P两点；②连接BP．线段BP就是所求作的线段．（1）使用直尺和圆规，依作法补全图形（保留作图痕迹）；（2）完成下面的证明．证明：∵CD∥AB，∴∠ABP＝．∵AB＝AC，∴点B在⊙A上．又∵点C，P都在⊙A上，∴∠BPC=12∠BAC（）（填推理的依据）．∴∠ABP=12∠BAC．9.问题：如图，AB是⊙O的直径，点C在⊙O内，请仅用无刻度的直尺，作出△ABC中AB边上的高．小芸解决这个问题时，结合圆以及三角形高线的相关知识，设计了如下作图过程．作法：如图，①延长AC交⊙O于点D，延长BC交⊙O于点E；②分别连接AE，BD并延长相交于点F；③连接FC并延长交AB于点H．所以线段CH即为△ABC中AB边上的高．（1）根据小芸的作法，补全图形；（2）完成下面的证明．证明：∵AB是⊙O的直径，点D，E在⊙O上，∴∠ADB=∠AEB=________°．（）（填推理的依据）∴AE⊥BE，BD⊥AD．∴AE，________是△ABC的两条高线．∵AE，BD所在直线交于点F，FK∴直线FC 也是△ABC 的高所在直线．∴CH 是△ABC 中AB 边上的高．10.在数学课上，老师布置了一项作图任务，如下：已知：如图18-1，在△ABC 中，AC AB =，请在图中的△ABC 内（含边），画出使45APB ∠=︒的一个点P （保留作图痕迹），小红经过思考后，利用如下的步骤找到了点P ：（1）以AB 为直径，做⊙M ，如图18-2；（2）过点M 作AB 的垂线，交⊙M 于点N ；（3）以点N 为圆心，NA 为半径作⊙N ,分别交CA、CB 边于F、K ，在劣弧上任取一点P 即为所求点，如图18-3.问题：在（2）的操作中，可以得到∠ANB=_______°（依据：）在（3）的操作中，可以得到∠APB =_______°（依据：）11.已知：A ，B 是直线l 上的两点．求作：△ABC ，使得点C 在直线l 上方，且AC =BC ，30ACB ∠=︒．作法：1分别以A ，B 为圆心，AB 长为半径画弧，在直线l 上方交于点O ，在直线l 下方交于点E ；2以点O 为圆心，OA 长为半径画圆；3作直线OE 与直线l 上方的⊙O 交于点C ；4连接AC ，BC ．△ABC 就是所求作的三角形．（1）使用直尺和圆规，依作法补全图形（保留作图痕迹）；（2）完成下面的证明．证明：连接OA ，OB ．∵OA ＝OB ＝AB ，18-118-218-3∴△OAB 是等边三角形．∴60AOB ∠=︒．∵A ，B ，C 在⊙O 上，∴∠ACB ＝12∠AOB；（___________________________________________________）（填推理的依据）．∴30ACB ∠=︒．由作图可知直线OE 是线段AB 的垂直平分线，∴AC =BC （____________________________________________________）（填推理的依据）．∴△ABC 就是所求作的三角形．12.（2021中考）《淮南子･天文训》中记载了一种确定东西方向的方法，大意是：日出时，在地面上点处立一根杆，在地面上沿着杆的影子的方向取一点，使两点间的距离为10步（步是古代的一种长度单位），在点处立一根杆；日落时，在地面上沿着点处的杆的影子的方向取一点，使两点间的距离为10步，在点处立一根杆．取的中点，那么直线表示的方向为东西方向．（1）上述方法中，杆在地面上的影子所在直线及点的位置如图所示．使用直尺和圆规，在图中作的中点（保留作图痕迹）；（2）在如图中，确定了直线表示的方向为东西方向．根据南北方向与东西方向互相垂直，可以判断直线表示的方向为南北方向，完成如下证明．证明：在中，，是的中点，（填推理的依据）．∵直线表示的方向为东西方向，∴直线表示的方向为南北方向．13.如图1是博物馆展出的古代车轮实物，《周礼·考工记》记载：“……故兵车之轮六尺有六寸，田车之轮六尺有三寸……”据此，我们可以通过计算车轮的半径来验证车轮类型，请将以下推理过程补充完整．图1图2如图2所示，在车轮上取A 、B 两点，设 AB 所在圆的圆心为O ，半径为r cm．作弦AB 的垂线OC ，D 为垂足，则D 是AB 的中点．其推理的依据是：．经测量，AB =90cm，CD =15cm，则AD =cm；用含r 的代数式表示OD ，OD =cm．在Rt△OAD 中，由勾股定理可列出关于r 的方程：2r =，解得r =75．通过单位换算，得到车轮直径约为六尺六寸，可验证此车轮为兵车之轮．14.“化圆为方”是古希腊尺规作图难题之一，即：求作一个正方形，使其面积等于给定圆的面积．这个问题困扰了人类上千年，直到19世纪，该问题被证明仅用直尺和圆规是无法完成的．如果借用一个圆形纸片，我们就可以化圆为方，方法如下：已知：⊙O （纸片），其半径为r ．求作：一个正方形，使其面积等于⊙O 的面积．作法：①如图1，取⊙O 的直径AB ，作射线BA ，过点A 作AB 的垂线l ；②如图2，以点A 为圆心，OA 为半径画弧交直线l 于点C ；③将纸片⊙O 沿着直线l 向右无滑动地滚动半周，使点A ，B 分别落在对应的A '，B '处；④取CB '的中点M ，以点M 为圆心，MC 为半径画半圆，交射线BA 于点E ；⑤以AE 为边作正方形AEFG ．正方形AEFG 即为所求．图1图2根据上述作图步骤，完成下列填空：（1）由①可知，直线l 为⊙O 的切线，其依据是________________________________．（2）由②③可知，AC r =，AB r π'=，则MC =_____________，MA =____________（用含r 的代数式表示）．（3）连接ME ，在Rt △AME 中，根据222AM AE EM +=，可计算得2AE =_________（用含r 的代数式表示）．由此可得正方形o AEFG S S = ．。
广东省中考物理冲刺复习课件：作图专题
作图专题 光学部分
五、透镜： 12、请根据凹透镜对光线的作用完成图12光路。 13．如图13所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴， SB过左焦点，请画出这两条光线通过凸透镜后出射光线（注意标出箭头方向）。 14．请在图14方框中画出合适的透镜。
图12
图13
图14
作图专题 光学部分
图9
图7
图8
作图专题 光学部分
四、光的折射： 10、如图10所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃 砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。 11．如图11所示，是一束从水中斜射入空气中 的光线，请在图中画出它的反 射光线和大致的折射光线方向；并标出折射角α。
图10
图11
作图专题 光学部分
一、光的直线传播： 1、“坐井观天，所见甚小”。请在图1中用光路图作出井底之蛙“观天”的 最大范围（用斜线标出）。 2、图2中，S是光源，A是不透明的物体，L是竖直墙面，试画出光源S照不到 墙面的范围
图1
图2
作图专题 光学部分
二、光的反射： 3、光与镜面成30°角射在平面镜上，如图3所示，请画出反射光线并标出反 射角的大小。 4、自行车尾灯的结构如图4所示，夜晚，当有光照射到尾灯时可起到明显警 示作用。试画出图中一条光线的反射光线（要求保留必要的辅助线）。 5.图5中OB是一条反射光线，ON为法线。请在图中画出相应的入射光线。
图3
图4
图5
作图专题 光学部分
6．如图6所示，小聪通过一平面镜 看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方 向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的 反射规律画出平面镜。
2023年中考作图专题复习三 电学作图专题(含答案)

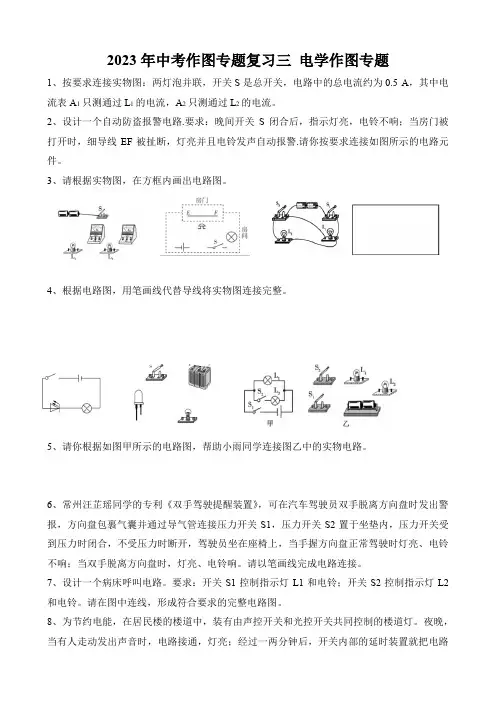

2023年中考作图专题复习三电学作图专题1、按要求连接实物图：两灯泡并联，开关S是总开关，电路中的总电流约为0.5 A，其中电流表A1只测通过L1的电流，A2只测通过L2的电流。
2、设计一个自动防盗报警电路.要求：晚间开关S闭合后，指示灯亮，电铃不响；当房门被打开时，细导线EF被扯断，灯亮并且电铃发声自动报警.请你按要求连接如图所示的电路元件。
3、请根据实物图，在方框内画出电路图。
4、根据电路图，用笔画线代替导线将实物图连接完整。
5、请你根据如图甲所示的电路图，帮助小雨同学连接图乙中的实物电路。
6、常州汪芷瑶同学的专利《双手驾驶提醒装置》，可在汽车驾驶员双手脱离方向盘时发出警报，方向盘包裹气囊并通过导气管连接压力开关S1，压力开关S2置于坐垫内，压力开关受到压力时闭合，不受压力时断开，驾驶员坐在座椅上，当手握方向盘正常驾驶时灯亮、电铃不响；当双手脱离方向盘时，灯亮、电铃响。
请以笔画线完成电路连接。
7、设计一个病床呼叫电路。
要求：开关S1控制指示灯L1和电铃；开关S2控制指示灯L2和电铃。
请在图中连线，形成符合要求的完整电路图。
8、为节约电能，在居民楼的楼道中，装有由声控开关和光控开关共同控制的楼道灯。
夜晚，当有人走动发出声音时，电路接通，灯亮；经过一两分钟后，开关内部的延时装置就把电路断开，灯灭。
白天，无论发出多大的声音，灯也不亮。
请将图中的器材连成符合楼道灯要求的电路。
9、请根据实物图，画出对应的电路图。
10、请在图中根据标出的电流方向，将电池、电流表二个元件符号分别填入电路的空缺处。
填入后要求：闭合开关，小灯泡L1和L2都能发光。
11、按照电路图，将实物图中各个元件连接起来(用铅笔画线表示导线)。
12、请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整。
要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。
13、将下图中的实物连接起来，并画出相应的电路图。
2024年云南省中考物理复习 专题四 作图
26.(2023·宜宾)如图所示,请用笔画线代替导线将电路连接完整,并 在括号中标出小磁针静止时右端的磁极名称(要求闭合开关,移动滑片P 能改变螺线管磁性强弱)。
答案:如图所示
27.如图所示,根据磁感线的方向,标出磁体a端的磁极名称和小磁针的
S极。
答案:如图所示
28.如图,S闭合后,螺线管的磁感线分布如带箭头的虚线所示。请在答 图中虚线框内标出电源的“+”或“-”极。
力臂作图
14.(2023·新疆)请在图中根据静止的杠杆的动力臂l1,画出动力F1的
示意图。
答案:如图所示
15.(2023·泰安)如图所示,画出图中力F的力臂并用字母l表示。 答案:如图所示
16.在图中画出杠杆的阻力臂l,并在A点画出使杠杆静止在图示位置的
最小力F。
答案:如图所示
17.如图所示,杠杆处于水平平衡,支点为O,请画出A点处所受拉力F1及
答案:如图所示
拼搏奋斗 励志笃行
答案:如图所示
24.(2023·自贡)如图所示,自贡某学校物理“创新”实验小组的同学 要设计一个自动防盗报警电路,要求:晚间开关S闭合后,灯亮电铃不响; 当房门被打开时,细导线AB被扯断,灯亮且电铃发声自动报警。请用笔 画线代替导线,按要求连接如图所示的电路元件。
答案:如图所示
25.(2023·怀化)如图所示,请根据电流方向判断螺线管的磁极,标出 螺线管的右端的极性(选填“N”或“S”)。
答案:如图所示
4.(2023·广安)如图所示,一束光从水里斜射入空气中,请在图中画出 反射光线和大致的折射光线。
答案:如图所示
5.如图所示,一束光射向玻璃砖并穿过玻璃砖。画出这束光进入玻璃和 离开玻璃后的光线(注意标出法线)。
2024年中考物理复习专题：利用光的反射定律作图
专题02 利用光的反射定律作图命题依据：光的反射定律内容反射光线、入射光线和法线在同一平面内；反射光线和入射光线分居法线两侧；反射角等于入射角。
光路是可逆的。
由此可见，对于反射光路图中，有三个要素即入射光线、反射光线、反射面（或法线）。
在这三个要素中只要知道任意两个就可做出第三个。
题型分类：利用光的反射定律作图考法（1）根据要求作出入射光线（或反射光线）；（2）根据光的反射定律以及入射角大小，标出反射角大小；（3）根据给定的入射光线和反射光线，作出法线；（4）根据给定的入射光线和反射光线，画出反射面；（5）根据光的反射定律找发光点（物体点）或像点。
由此可见，（1）（3）（4）为画线类；（2）为找角类，一般和画线类综合在一起；（5）为找点（成像）类。
利用光的反射定律作图注意事项（1）注意“箭头”方向；（2）法线一定要画成“虚线”；（3）一般涉及角度的作图题，要标出入射角、反射角的大小；（4）注意反射面的正面和反面；（5）反射面和法线间要有垂直符号“┐”。
1．反射定律画线类作图①已知入射光线、反射面（平面镜）画反射光线解题技巧：找入射点，过此点做反射面（镜面）的垂线，即法线。
方法步骤：●画出法线。
先找入射光线与反射面的交点（入射点），过入射点作垂直于反射面的直线即法线；●量出（算出）入射角大小；●画出反射光线。
根据反射角与入射角相等，作出反射光线（标箭头）。
将法线作为角的一边，以入射点作为角的顶点，在图中作一角等于入射角的线，该线就是反射光线，注意光线方向。
图2-1例题1（中考题型）如图2-1所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。
图2-2【解题思路】根据反射定律进行分析。
首先找到入射点做出法线，再从题图中可以知道入射光线与镜面的夹角是30°，所以入射角为90°－30°=60°。
根据反射角等于入射角，反射光线与镜面的夹角也为30°，在法线右侧做出反射光线，如图2-3所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、画线（力的作用线）。 三、定距离（力臂的长）。
注意： ①、力的作用线是指通过力的作用点沿 力的方向所画的虚直线。
②、力臂是支点到力的作用线的垂直距离 不是支点到力的作用点的距离。
力臂作法的示范
• 作力臂时，要用三角板的一条直角边沿力的 作用线移动，直至另一直角边与支点接 触…… 不要忘记双箭头， F 也可用大括号代 L 替
S
+ _
N
作法归纳：1、首先根据小磁针判断螺线管的磁极， （异名磁极相互吸引）然后根据右手螺线定则判断电流 方向和电源正负极。2、根据电源正负极或电流方向， 再根据右手螺线定则判断磁极
作图时要注意：
（1）用铅笔、直尺作图，力求做到规范、准 确。如：同一图中不同大小力的长短应区分； 电路图中导线要横平竖直等。 （2）分清虚线与实线，保留作图痕迹（辅助 线）。如：力臂可画虚线，也可画实线；力与 光线一定画带箭头的实线；辅助线（包括法线） 画虚线；虚像一定画虚线。 （3）根据题目要求，既不要多画，也不要少 画。
45°
θ
图1
图2
图3
作图归纳： （1）：作法线(虚线) （2）：利用光的反射和折射规律作图，（入射、反射、 折射光 线用 带箭头的实线），光线进入眼睛 （3）：发生折射时，空气中的角大
2、利用平面镜成像特点作图 A′ P S B′ S′
作法归纳： ①：找对称点（像点） ②：连线（辅助线、虚像用虚线）
L
力臂是：支点到力的作用线的垂直距离
O
标上直角 符号
最小动力作图：一块质量分布均匀的长方形
木板放在水平地面上，现在要将木板从N端抬起， 请你在图中标出支点O的位置，并画出所用最小动 F 力F的示意图和动力臂L。
O
L 最小力作法归纳：力最小， 力臂要最长，当为直杠杠 时，以杠杠为力臂时力臂 最长，垂直于杠杠的力最 小
L F
3、滑轮组的装配
n=2
F
图16
n=3
F
作法归纳：奇动偶 定 ，注意绳子拉力的方 向, 由 内 到 外 ，绕线不 重复 .
最省力时，先绕 动 滑轮
力学作图练习：
1．用力的示意图画出下列各球静止 时受到的重力和浮力 如果小球下沉应该怎样画？ F浮
●
G
2．用力的示意图画出下列斜面和墙 面受到的压力。
●
F F
●
3：站在地面上的人想用尽可能小的力提 升水桶，请在图中画出滑轮组绳子的绕 法。
F 提醒：看清省力要求，先内后外，不 重复绕。
4．如图所示，在杠杆A0上挂了一个重为G 的物体．为使杠杆在图中的位置静止，请 在杠杆上A点画出最小的动力F和它的方 F 向．并画出F和G的力臂。
L1
●
L2
●
G
三、电学作图
1、根据电路图连接实物图
电路图与实物图 要一一对应
L1
V
L2 A
伏安法作图归纳： （1）先串后并，正进负出，一上一下 （2）注意判断电表的量程；
S
N
N
S
巩固练习 1.如图1,SA为射像平面镜的一条光线,S’为镜中的像,作出平 面镜的位置和反射光线 2.小球沿着斜面匀速下滑,作出小球受到的重力和支持力 3. 圆柱形木柱，其截面如图所示，现欲使木柱的C点稍离地面（以 D点为支点），应在木柱上的哪一个点施加力，才能使施加的力最 小，请在图上画出这个最小的力。 F
电和磁作图练习：
1．在图中标出通电螺线管A端和永磁 体B端的磁极极性，并标出磁感线的 方向． S N
S N
2 、两个磁极之间有一个小磁 针，小磁针静止时的指向如图 11所示，请在图中标出两个磁 极的极性。
电和磁作图练习：
3．小磁针静止时的指向如图所示， 请画出通电螺线管的绕线情况． S N
4．在图中画出螺线管Ｂ上的绕线，要求 通电后使图中的Ａ、Ｂ两个螺线管相互 排斥．
F
G
F f G
图9 A
f f
FN
F
F
G G
G
图10
图11
图12
作法归纳：①首先弄清题的具体要求，若作力，要明确 是物体受到的力（具体哪个力）还是对别的物体施加的 力，有多个力时，一般先画 重力 、其次画 支持力 、 最后画 摩擦力 ；避免少画或多画力。
要画准力的三要素 作用点、大小、方向
；
5：图是用杠杆装置提起重物的示意图 请画出拉力F对转轴o的力臂(1)、重力和压力示意图的区别
• 作用点不同：重力的作用点是重物重心； 压力的作用点是接触面 • 方向不同：重力永远竖直向下，压力垂直 并指向接触面。 • (1)作出木箱受到的重力和木箱对地面的压力 • (2)作出物体B受到的重力和B对斜面的压力
A G
(1)
B F G
(2)
F
(2)、摩擦力示意图
3、凸透镜、凹透镜的三条特殊光线
F
O
F
F
O
F
归纳：三条特殊光线 １、平行主光轴：过焦点 ２、过焦点： 平行主光轴 传播方向不变 ３、过光心：
【光学作图练习】
1、完成光线经过玻璃的光路 2、作出平面镜的位置 r
i
3、在方框内填上适当的透镜.
二、力学作图
1、力的示意图
此类试题主要集中在重力、浮力、拉 （推）力、压力、支持力、摩擦力等示意 图上，作图要点：（1）确定作用点，一 般来说，除压力外，其他力的作用点均可 选在物体的重心上；（2）沿力的方向上 画一条线段；在线段的末端画上箭头，表 示力的方向。（3）告诉力的大小的，要 在箭头附近标明力的大小，同一题目中力 大的示意图对应的线段要画长一些
2014中考物理
作图专题复习
近年中考作图题型 1、光的反射、折射光路图 2、利用平面镜成像特点作图 3、凸透镜、凹透镜的三条特殊光线
光学
4、画力的示意图 力学 5、画杠杆的力和力臂 6、滑轮组的装配
7、电路实物图及电路图 电学 8、家庭电路的连接 9、磁极、磁感线、螺线管作图
一、光学作图 1、光的反射与折射作图
• 摩擦力的方向与相对运动方向相反 • 摩擦力的作用点一般在接触面上， 但通常也作在物体的重心上 v
f
2、简单机械（画杠杆的力、力臂）
注意：
• 动力是使杠杆转动的力，是作用在杠 杆上的，注意不要画错力的作用点
如图,画出人对杠杆的力 怎样画力臂呢？
F1
F2
画杠杆力臂的方法（三步骤）： 一、找支点。
（3）连线不可交叉，电路图横平竖直。
2、安全用电
作法归纳：家庭电路用电器与插座是并 联， 保险接在火 线上，开关接 火 线，灯泡螺旋 套接 零 线， 开关与灯泡 串 联，三孔插座左 零 右 火 上 接 地。
螺线管通电后,小磁针静止时指向如图所示,请 在图中标出通电螺线管的N、 S极,并标出电源的 正、负极．
