数控车削编程试卷及答案
数控加工编程复习试题(含答案).doc
数控加工编程试题一、选择题1.M代码控制机床各种—C ________A、运动状态B、刀具史换C、辅助动作状态D、固定循环2.钻铿循环的深孔加工时需采用间歇进给的方法，每次提刀退冋安全平面的应是_,每次提刀冋退一固定量q的应是A 。
A、G73B、G83C、 G74D、G843.数控机床程序中，F100表示—B ______A、切削速度B、进给速度C、主轴转速D、步进电机转速4.车床车头端面的中心点是车床的—A—端面铳刀的中心点是____________ 一般地，数控车、铳床中多将各轴正向行程极限点定为D—A、机床原点B、工件原点C、刀位点D、参考点5.辅助功能M03代码表示____ D—A、程序停止B.冷却液开C、主轴停止D、主轴顺时针方向转动6.HNC-21M圆弧指令屮的I表示圆心的坐标—A _________A、在X轴上的增量B、在Z轴上的增量C、在X轴上的绝对值D、在Z轴上的绝对值7.槽形铳削一般采用 _刀具，而曲而加工一般需采用C刀具,若采用任意两轴联动插补，第三轴作周期性进刀，这种方式属于—，螺旋线形状轨迹的加工属于—oA、二维半加工B、三坐标加工C、球形铳刀D、平底铳刀& HNC-21M数控机床的Z轴相对坐标表示为_D ___________A、XB、ZC、UD、W9.对于釆用机械手换刀的立式加工中心，自动换刀过程主要由两部分动作组成，它们是：先让刀库转位，进行D动作,在程序代码中起此作用的是丄，刀库准备好后，再由机械手进行丄动作，实现此功能的程序代码是—。
A、TxxB、M06C、换刀D、选刀10.数控机床的旋转轴Z — B轴是绕_B—直线轴旋转的轴。
(A) X 轴；(B) Y 轴；(C) Z 轴；(D) W 轴。
11・沿刀具前进方向观察，刀具偏在工件轮廓的左边是B指令,刀具偏在工件轮廓的右边是C _指令，刀具屮心轨迹和编程轨迹生重合是指令。
A、G40；B、G41；C、 G4212.编程吋对各种刀具刀位点的规定是：对立铳刀、端面铳刀來说是指 _______ ,对钻头而言是指A_,对车刀镇刀而言是指_oA、刀具刀尖B、刀尖刃口平而中心13.准备功能G90表示的功能是_C _________A、预备功能B、固定循环C、绝对尺寸D、增量尺寸14.车削固定循环中，车外圆时是先走 _____ ,再走 _,车端面时则是先走___________ ,再走_oA、X轴B、Y轴C、Z轴15.在数控铳床屮，如果当前刀具刀位点在机床坐标系中的坐标现显示为(150, -100, -80),若用MDI功能执行指令G92X100. 0Y100. 0Z100. 0后，屏幕上显示的工件坐标系原点在机床坐标系中的坐标将是B ，切换到工件坐标系显示后，当前刀具刀位点在工件坐标系屮的坐标将是C o若执行指令G90G00X100. 0Y100. 0Z100. 0后，当前刀具刀位点在工件坐标系中的处标将是若执行指令G91G00X100. 0Y100. 0Z100. 0后，当前刀具刀位点在工件坐标系中的坐标将是_ 。

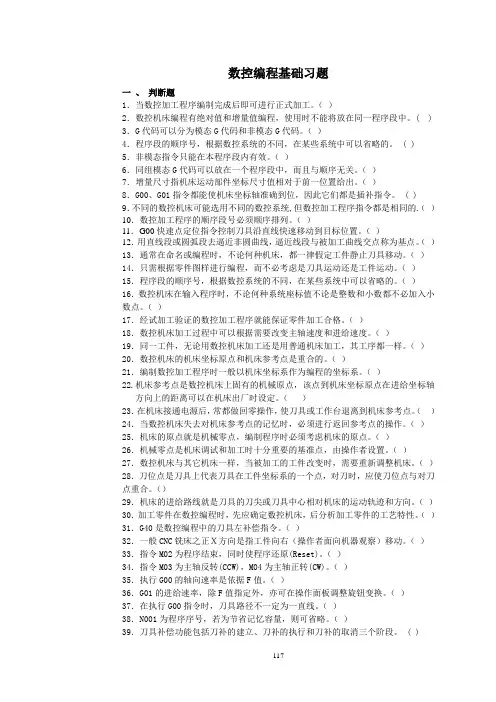

数控车削编程教程习题及答案
数控编程基础习题一、判断题1．当数控加工程序编制完成后即可进行正式加工。
（）2．数控机床编程有绝对值和增量值编程，使用时不能将放在同一程序段中。
( ) 3．G代码可以分为模态G代码和非模态G代码。
（）4．程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。
( ) 5．非模态指令只能在本程序段内有效。
（）6．同组模态G代码可以放在一个程序段中，而且与顺序无关。
（）7．增量尺寸指机床运动部件坐标尺寸值相对于前一位置给出。
（）8．G00、G01指令都能使机床坐标轴准确到位，因此它们都是插补指令。
( ) 9．不同的数控机床可能选用不同的数控系统,但数控加工程序指令都是相同的.（）10．数控加工程序的顺序段号必须顺序排列。
（）11．G00快速点定位指令控制刀具沿直线快速移动到目标位置。
（）12．用直线段或圆弧段去逼近非圆曲线，逼近线段与被加工曲线交点称为基点。
（）13．通常在命名或编程时，不论何种机床，都一律假定工件静止刀具移动。
（）14．只需根据零件图样进行编程，而不必考虑是刀具运动还是工件运动。
（）15．程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。
（）16．数控机床在输入程序时，不论何种系统座标值不论是整数和小数都不必加入小数点。
（）17．经试加工验证的数控加工程序就能保证零件加工合格。
（）18．数控机床加工过程中可以根据需要改变主轴速度和进给速度。
（）19．同一工件，无论用数控机床加工还是用普通机床加工，其工序都一样。
（）20．数控机床的机床坐标原点和机床参考点是重合的。
（）21．编制数控加工程序时一般以机床坐标系作为编程的坐标系。
（）22.机床参考点是数控机床上固有的机械原点，该点到机床坐标原点在进给坐标轴方向上的距离可以在机床出厂时设定。
（）23．在机床接通电源后，常都做回零操作，使刀具或工作台退离到机床参考点。
（）24．当数控机床失去对机床参考点的记忆时，必须进行返回参考点的操作。
数控编程试题及答案
一、单项选择题 本大题共20小题 每小题1分 共20分 在每小题列出的四个备选项中只有一个是符合题目要求的 请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1、数控机床的核心是。
【】(A)伺服系统(B)数控系统(C)反馈系统(D)传动系统2、用Φ12的刀具进行轮廓的粗、精加工要求精加工余量为0.4则粗加工偏移量为。
【】(A)12.4 (B)11.6 (C)6.4 D 5.63、G04 P1000 代表停留几秒。
【】(A)1000 (B)100 (C)10 D 14、在铣削工件时 若铣刀的旋转方向与工件的进给方向相反称为。
【】(A)顺铣法(B)逆铣法(C)横铣法(D)纵铣法5、刀具寿命与。
【】(A)切削速度成正比(B)切削速度成反比(C)切削剂无关(D)刀具材质无关6、精铣切削性良好的材料 端铣刀刀刃数宜。
【】(A)较少(B)较多(C)均可(D)无法区别7、G17 G02 X50.0 Y50.0 R50.0 下列叙述何者为正确。
【】(A)G02为逆时针圆弧切削(B)配合平面选择 G02为顺时针圆弧切削(C)圆弧起点至终点的圆心角大于180°(D)配合平面选择 G02为逆时针圆弧切削8、在工件上既有平面需要加工又有孔需要加工时可采用。
【】(A)粗铣平面---钻孔---精铣平面(B)先加工平面 后加工孔(C)先加工孔 后加工平面(D)任何一种形式9、采用固定循环编程可以。
【】(A)加快切削速度 提高加工质量(B)缩短程序的长度减少程序所占内存(C)减少吃刀深度 保证加工质量D 增加吃刀深度 提高加工质量在数控铣床上用φ2010、以面铣刀切削XY平面时 造成平面度不佳之不可能因素为。
【】(A)X、Y轴不垂直(B)Y、Z轴不垂直(C)Z轴不垂直XY面(D)XZ轴不垂直11、在数控车削加工时 确定加工顺序的原则是。
【】 A 先粗后精的原则 B先近后远的原则 C 内外交叉的原则 D 以上都对12、设G01 X30 Z6执行G91 G01 Z15后,正方向实际移动量。
数控编程与操作试题(答案)
数控编程与操作试题（答案）一、填空题1、数控机床实现插补运算较为成熟并得到广泛应用的是直线插补和圆弧插补。
2、数控机床中的标准坐标系采用_笛卡儿直角坐标系_，并规定__增大__刀具与工件之间距离的方向为坐标正方向。
3、在轮廓控制中，为了保证一定的精度和编程方便，通常需要有刀具长度和半径补偿功能。
4、为了提高加工效率，进刀时，尽量接近工件的切削开始点，切削开始点的确定以不碰撞工件为原则。
5、数控编程描述的是刀尖点的运动轨迹，加工时也是按刀尖对刀。
20、合适加工中心的零件形状有平面、曲面、孔、槽等6、在返回动作中，用G98指定刀具返回_初始平面_；用G99指定刀具返回_R点平面_。
7、除换刀程序外，加工中心的编程方法和普通数控机床相同二、判断题1、通常在命名或编程时，不论何种机床，都一律假定工件静止刀具移动。
（√）2、数控机床加工过程中可以根据需要改变主轴速度和进给速度。
（√）3、同一工件，无论用数控机床加工还是用普通机床加工，其工序都一样。
（某）4、数控车床加工球面工件是按照数控系统编程的格式要求，写出相应的圆弧插补程序段。
（√）5、数控车床的刀具功能字T既指定了刀具数，又指定了刀具号。
（某）6、数控机床的编程方式是绝对编程或增量编程。
（某）7、于某Y平面执行圆弧切削的指令，可写成G17G02某_Y_R_F_；。
（√）8、程序指令G90G28Z5.0；代表Z轴移动5㎜。
（某）9、程序G01某40.0Y20.0F100.0.，刀具进给到（40，20）点，某、Y两轴均以每分钟100㎜的进给率进给。
（某）10、指令G43、G44、G49为刀具半径左、右补正与消除。
（某）三、选择题1、数控机床主轴以800转/分转速正转时，其指令应是（A）。
A、M03S800B、M04S800C、M05S8002、各几何元素间的联结点称为（A）。
A、基点B、节点C、交点3、G41指令的含义是（D）A、直线插补B、圆弧插补C、刀具半径右补偿D、刀具半径左补偿4、数控机床的T指令是指（D）A、主轴功能B、辅助功能C、进给功能D、刀具功能5、执行下列程序后，镗孔深度是（A）G90G01G44Z-50H02F100（H02补偿值2.00mm）A、48mmB、52mmC、50mm6、数控车床在加工中为了实现对车刀刀尖磨损量的补偿，可沿假设的刀尖方向，在刀尖半径值上，附加一个刀具偏移量，这称为（B）。
数控车削编程与加工技术试题一及答案
数控车削编程与加工技术试题一及答案一、填空题1. 数控机床按伺服系统的形式分类，可分为（）、（）、（）三类。
2. FMF的意思是（），FMC则是（）。
3. NC机床的含义是数控机床，CNC机床的含义是（）， FMS的含义是（）。
4. 数控程序的编制方法有（）和（）编程两种。
5. 数控机床中的标准坐标系采用（），并规定增大刀具与工件之间距离的方向为坐标（）。
6. 刀具补偿包括（）和（）。
7. 数控车床是由（）、（）、（）、（）、（）、（）及车床本体等组成。
8. 数控车床的混合编程是指（）采用绝对坐标和增量坐标编程。
9. X坐标轴一般是（），与工件安装面（），且垂直于Z坐标轴。
10. 按数控系统的功能数控车床可分为（）、（）、（）和FMC车床。
11. 数控机床每次接通上电后在运行前首先应做的是（）。
12. 数控车床是目前使用比较广泛的数控机床，主要用于（）和（）回转体工件的加工。
13. 数控编程描述的是（）的运动轨迹，加工时也是按（）对刀。
14. 数控车床系统中，进行恒线速度控制的指令是（）。
15. 确定数控机床坐标轴时，一般先定（）轴，再定（）轴，最后定（）轴。
16. 数控机床的核心部分是（）。
17. 常用的对刀方法有（）对刀和（）对刀。
二、单项选择题1.闭环控制系统的反馈装置是装在( )。
A)传动丝杠上 B)电机轴上C)机床工作台上 D)装在减速器上2.利用计算机辅助设计与制造技术，进行产品的设计和制造，可以提高产品质量，缩短产品研制周期。
它又称为( )。
A) CD/CM B) CAD/COM C) CAD/CAM D) CAD/CM3.开环伺服系统的主要特征是系统内( )位置检测反馈装置。
A)有B)没有 C) 某一部分有 D)可能有4.数控编程人员在数控编程和加工时使用的坐标系是( )。
A)右手笛卡尔直角坐标系 B)机床坐标系 C)工件坐标系 D)直角坐标系5.( )是指机床上一个固定不变的极限点。
数控加工编程与操作试题及其答案
数控加工编程与操作期末试卷（一）一判断题(每题1分,共10分)1.直线控制系统和点位控制系统相同，都是保证点到点之间的路径是直线。
（）2.判断刀具磨损，可借助观察加工表面之粗糙度及切削的形状、颜色而定。
（）3.内孔车刀的刀柄，只要能适用，宜选用柄径较粗的。
( )4.切削中，对切削力影响较小的是前角和主偏角。
（）5.在可能情况下，铣削平面宜尽量采用较大直径铣刀。
（）6.数控车床的刀具补偿功能有刀尖半径补偿与刀具位置补偿。
（）7.恒线速控制的原理是当工件的直径越大，工件转速越慢。
( )8.当数控加工程序编制完成后即可进行正式加工。
（）9.程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。
( )10.非模态指令只能在本程序段内有效。
（）二填空题(每空1分,共20分)1.走刀路线是指加工过程中，点相对于工件的运动轨迹和方向。
2.镜像功能指令 G24，G25。
建立镜像，由指令坐标轴后的坐标值指定镜像位置, 指令用于取消镜像。
3.建立或取消刀具半径补偿的偏置是在指令的执行过程中完成的。
4.?数控机床进给系统减少摩擦阻力和动静摩擦之差，是为了提高数控机床进给系统的。
5.机床夹具按专门化程度分类可分为通用夹具、、组合夹具。
6.车削细长轴时，为了避免振动，车刀的主偏角应取。
7.刀具切削部分的材料应具备如下性能；高的硬度、、、。
8.进给量的单位有 mm/r和mm/min其指令分别为和。
9.数控机床按控制运动轨迹可分为点位直线控制和等几种。
按控制方式又可分为,和半闭环控制等。
10.影响刀具寿命的主要因素有；工件材料、、。
三选择题(每题2分,共30分)1.闭环控制系统的位置检测装置装在（）。
（A）传动丝杠上；（B）伺服电动机轴上；（C）机床移动部件上；（D）数控装置中。
2.数控机床切削精度检验（），对机床几何精度和定位精度的一项综合检验。
（A）又称静态精度检验，是在切削加工条件下；（B）又称动态精度检验，是在空载条件下；（C）又称动态精度检验，是在切削加工条件下；（D）又称静态精度检验，是在空载条件下。
数控车削编程试卷及答案
广 西 交 通 运 输 学 校 试 题（2011—2012 学年度第 一 学期） 课程名称：数控车编程（A 卷）考核时长：120分钟 考核方式： 开卷1—5 √√×××6—10 √√√××11—15 √√√××16—20 √×××√2、（）辅助功能M08代码表示冷却液开启。
3、（）车削固定循环中，车外圆时是先走Z轴，再走X轴。
4、（）对于后置刀架来说，顺车时，G02为顺（凹）圆加工，G03为逆（凸）圆加工。
5、（）程序段N10 T0105的编程格式是错误的。
6、（）一个程序段定义一个将由数控装置执行的指令行。
7、（）对刀点是用来确定工件坐标系与机床坐标系空间位置关系的参考点。
8、（）在“MDI（录入）”方式中可以执行G74、G75指令时。
9、（）在复合循环指令G71中可以调用子程序。
10、（）GSK—980T车削系统检验刀补时可以手动换刀。
11、（）在“自动”方式下可以按下系统面板上的“冷却液启动”键开启冷却液。
12、（）GSK—980T车削系统在输入刀补时如果是非零整数需要加小数点。
13、（）循环编程指令的循环起点和循环终点相同。
14、（）Z--M20X4（P2）螺纹的导程是2。
15、（）数控车床回零时先回Z轴再回X轴。
16、（）在G71循环中，顺序号ns~nf之间程序段中的F功能都无效。
17、（）M98P32103表示调用名为O3210的程序3次。
18、（）当使用恒线速切削时，工件直径越大，主轴转速越高。
19、（）按照数控系统要求的格式编写完成的程序单可以直接用于生产加工。
20、（）数控机床集机械、电气、液压、气动、微电子和信息等多项技术为一体。
三、综合应用题，请认真阅读零件图1，回答下列问题。
（60′）毛坯：φ35X150；零件图1 螺纹圆锥轴。
数控车削编程与加工(FANUC系统) 第2版 答案 (1)[5页]
![数控车削编程与加工(FANUC系统) 第2版 答案 (1)[5页]](https://img.taocdn.com/s3/m/7b554f5a03768e9951e79b89680203d8ce2f6ad0.png)
项目一数控车床基本操作一、填充题1.数字控制，控制2.车床，控制3.卧式，立式4.径向尺寸，轴向尺寸5.广数，华中数控（或大连大森、北京凯恩梯等）6.经济型数控车床、全功能数控车床、车削加工中心7.刀库、换刀装置、铣削动力头、副主轴8.开环、半闭环、闭环9.车床主体，控制部分，驱动部分10.复位，输入11.机床，机械12. 刀具，静止工件13.直角14.+Z15.+Z16.卡盘端面17.每天18.正向极限位置19.回参考点20.O，四21.程序名、程序内容、程序结束22.;（封号）23.M02，M3024.T，S25.M08，M0926.S03，S0427.计算器型小数点输入、标准型小数点输入28.编程，编写数控程序29.轴心线上30.右端面，对称中心平面，左端面31.取消32.刀尖33.2号刀具2号刀具补偿34.机床参考点35.选择工件坐标系36.宇航，宇龙，斯沃37.模拟二、判断题三、选择题四、名词解释C车床答：是计算机数字控制机床的一种，它是按技术人员事先编好的程序来自动加工各种形状的零件2．卧式数控车床答：主轴与导轨处于水平位置的数控车床，常用于经济型数控车床3．前置刀架答：刀架与操作者在同一侧，水平导轨的经济型数控车床常采用前置刀架，X轴正方向指向操作者4．机床坐标系答：为描述机床运动，简化程序编写方法，数控机床必须有一个坐标系才行。
我们把这种机床固有的坐标系称为机床坐标系，也称为机械坐标系5．机床原点答：又称为机械原点（零点），是数控车床切削运动的基准点，位置由机床制造厂确定，大多规定在主轴中心线与卡盘端面的交点处。
6．机床参考点答：机床参考点是数控机床上固定点，其位置由机床制造厂家调整，并将坐标值输入数控系统中，因此参考点对机床原点的坐标是一个已知数。
对于大多数数控机床，开机后必须首先进行刀架返回机床参考点操作，确认机床参考点，建立数控机床坐标系，并确定机床坐标系的原点。
7．数控程序答：为自动操作机床而给数控机床发出的一组指令称为数控程序8．程序字答：程序字是机床数字控制的专用术语，又称程序功能字。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交 通 运 输 学 校 试 题
A 卷） 考核时长：120分钟 考核方式： 开卷
1、( )
2、（）辅助功能M08代码表示冷却液开启。
3、（）车削固定循环中，车外圆时是先走Z轴，再走X轴。
4、（）对于后置刀架来说，顺车时，G02为顺（凹）圆加工，G03为逆（凸）圆加工。
5、（）程序段N10 T0105的编程格式是错误的。
6、（）一个程序段定义一个将由数控装置执行的指令行。
7、（）对刀点是用来确定工件坐标系与机床坐标系空间位置关系的参考点。
8、（）在“MDI（录入）”方式中可以执行G74、G75指令时。
9、（）在复合循环指令G71中可以调用子程序。
10、（）GSK—980T车削系统检验刀补时可以手动换刀。
11、（）在“自动”方式下可以按下系统面板上的“冷却液启动”键开启冷却液。
12、（）GSK—980T车削系统在输入刀补时如果是非零整数需要加小数点。
13、（）循环编程指令的循环起点和循环终点相同。
14、（）Z--M20X4（P2）螺纹的导程是2。
15、（）数控车床回零时先回Z轴再回X轴。
16、（）在G71循环中，顺序号ns~nf之间程序段中的F功能都无效。
17、（）M98P32103表示调用名为O3210的程序3次。
18、（）当使用恒线速切削时，工件直径越大，主轴转速越高。
19、（）按照数控系统要求的格式编写完成的程序单可以直接用于生产加工。
20、（）数控机床集机械、电气、液压、气动、微电子和信息等多项技术为一体。
三、综合应用题，请认真阅读零件图1，回答下列问题。
（60′）
毛坯：φ35X150；
零件图1 螺纹圆锥轴。
