屋顶

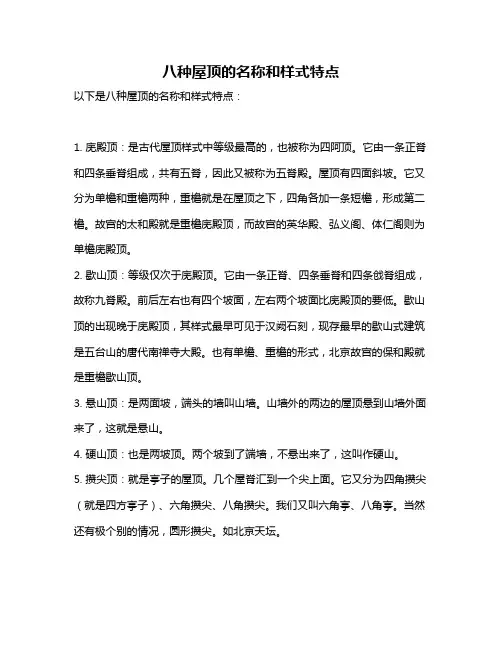

平屋顶、坡屋顶、其它屋顶
平屋顶具有其他形式所没有的好处
坡屋顶
圆攒尖顶
歇山顶
国家大剧院——水滴状造型
轻钢屋顶
索膜屋顶
10.1.2 屋顶的设计要求
屋顶设计应考虑其功能、结构、建筑艺术三方面的要求。 (1) 功能要求 首先是能抵御风、霜、雨、雪的侵袭。应防止雨水渗漏 是屋顶的基本功能要求。 其次，屋顶应具有良好的保温隔热性能。 (2) 结构要求 屋顶是房屋的承重结构，应有足够的强度和刚度，以保 证房屋的结构安全，并防止因过大的结构变形引起防水 层开裂、漏水。 (3) 建筑艺术要求 屋顶是建筑外部形体的重要组成部份，屋顶的形式对建 筑的造型极具影响，应注重屋顶形式及其细部的设计， 以满足人们对建筑艺术方面的需求。
(3) 屋顶形式 屋顶按其外形一般可分为平屋顶、坡屋顶、其它形式的屋顶。 ① 平屋顶 屋面坡度≤10%的建筑屋顶为平屋顶。最常用的排水坡度为 2～3％；优点是节约材料，构造简单，顶上便于利用。 ② 坡屋顶 坡屋顶是指屋面坡度较陡的屋顶，其坡度一般在10％以上。 ③ 其它形式的屋顶 随着建筑科学技术的发展，出现了许多新型结构的屋顶，如拱 屋顶、折板屋顶、薄壳屋顶，悬索屋顶，网架屋顶等。
人造高分子透光材料的膜结构屋面
很多大型建筑屋顶的造型就是建筑的造型
尽管屋顶的形式不同，却 总是建筑的一个覆盖构件。
(2) 屋顶的作用：
① 维护作用，防御自然界的风、雨、雪、霜和日光等 的侵袭；
② 承重作用，承受屋顶上部的荷载，包括风、雪荷载、 屋顶自重；
③ 支撑作用，对房屋上部的水平支撑作用。

高分子卷材防水屋面节点构造
≧
卷材防水屋面女儿墙构造
(2) 檐口构造 檐口分为自由落水檐口和有组织檐口两种。 檐沟构造的要点是： ① 檐沟加铺1－2层附加卷材； ② 沟内转角部位的找平层应做成圆弧形或45°斜 面； ③ 为了防止檐沟壁面上的卷材下滑，应做好收头 处理。
(2) 影响屋顶坡度的因素 影响因素：屋面防水材料的大小和当地降雨量两方 面的因素。 a. 屋面防水材料与排水坡度的关系 坡度大——浪费空间、材料耗费多，排水迅速； 坡度小——易漏水。 瓦屋面拼接缝多，漏水可能性大，应增大坡度，加 快 排水；常采用坡屋面卷材屋面和刚性防水屋面基 本上是整体防水，拼缝少 ，坡度可小些，常为平屋 顶。
理解并掌握屋顶构造设计的原理，结合理论绘制屋顶 学习方法 排水、防水、保温、隔热的构造图形。 参观学生学习所在地的各种屋顶形式。 参考国家及各地方标准图集。

屋顶是建筑物的一个重要组成部分，是房屋 最上层的覆盖构件，起承重和围护的作用。
10.1 屋顶的类型和设计要求 10.1.1 屋顶的类型和形式

不同建筑的屋面防水等级的要求
屋面防 水等级 Ⅰ 建筑物类别 屋面防水功能重要程度 建筑物种类
特别重要的民用建筑和 对屋面防水有特殊要求 的工业建筑
如一旦发生渗漏，会造成巨大的 国家级特别重要的档案馆，博 经济损失和政治影响或引起爆炸 物馆，特别重要的纪念性建筑； 等灾害，甚至造成人身伤亡 核电站，精密仪表车间等特殊 防水要求的工业建筑
第十章 屋 顶
学习目标 掌握： 1.了解屋顶设计任务、屋面排水、屋面防水及屋面保温 隔热设计的主要内容。 2.重点掌握卷材防水屋面、刚性防水屋面、涂膜防水屋 面的泛水构造，刚性防水屋面分格缝设臵原则及构造。 3.能根据防水、排水及保温隔热要求正确绘制平屋顶平 面。 4.了解顶棚的类型及吊顶的组成，能绘制抹灰吊顶的构 造详图 。
澳大利亚悉尼歌剧院
重檐庑殿
10.2 屋顶排水设计 10.2.1 屋顶坡度选择
(1) 屋顶排水坡度的表示方法 常用的坡度表示方法有斜率法、百分比法和角度法。 斜率法 h/l 如 h/l=1/5 常用于坡屋顶； 百分法 i=h/l 如 i=3% 常用于平屋顶； 坡度法 θ 如 θ=26° 偶尔用于坡屋顶。
(3) 屋顶坡度的形成办法 屋顶坡度的形成 有材料找坡和结构找坡两种做 法。 a. 材料找坡：材料找坡是指屋顶坡度由垫坡材料形 成。平屋顶材料找坡宜为2%～3%。材料找坡天 棚面平整，但增加屋面荷载； b. 结构找坡：结构找坡是屋顶结构自身应带有排水 坡度，平屋顶结构找坡宜为3%。结构找坡，构 造简单，不增加荷载，但天棚顶倾斜，室内空间 不够完整。
檐口高度 （米） ≥10 ＜10 ≥8 ＜8
天窗跨度 （米） ≥12 —— ≥9 ——
相临屋面高 差（米） ≥4 ＜4 ≥3 ——
排水方式
有组织排水 无组织排水 有组织排水 无组织排水
＜900 ≥900
无组织排水
44
10.2.3 屋面排水组织设计
有组织排水过程： 雨水—天沟—雨水管—地面（明沟—地下集水井） 在工程实践中按内排水、外排水、内外排水三种情况 分为以下几种排水方案。 (1) 外排水方案 外排水是指雨水管装在建筑外墙以外的一种排水方案， 外排水方案可以归纳为以下几种： ① 挑檐沟外排水 屋面雨水汇集到悬挑在墙外的檐沟内，再由水落管排 下。挑檐沟外排水方案时，水流路线的水平距离不应 超过24m。
(2) 排水方式的选择 确定屋顶的排水方式时，一般可按下述原则进行 选择： a. 高度较低的简单建筑，为了控制造价，宜优先选 用无组织排水； b. 积灰多的屋面应采用无组织排水； c. 在降雨量大的地区或房屋较高的情况下，应采用 有组织排水； d. 临街建筑雨水排向人行道时宜采用有组织排水。
地区年降雨 量（毫米）
屋顶细部是指屋面上的泛水、天沟、雨水口、檐口、 变形缝等部位。 (1) 泛水构造 泛水指屋顶上沿着所有垂直面所设的防水构造，其 做法及构造要点如下： ① 将屋面的卷材防水层继续铺至垂直面上，其上再加 铺一层附加卷材，泛水高度不得小于250mm。 ② 屋面与垂直面交接处应将卷材下的砂浆找平层抹成 直径不小于150毫米的圆弧形或45°斜面。 ③ 做好泛水上口的卷材收头固定。
10年
5年
防水层 宜选用合成高分子防 宜选用高聚物改性沥 选用材 水卷材、高聚物改性 青防水卷材、合成高 料 沥青防水卷材、合成 分子防水卷材、合成 高分子防水涂料、细 高分子防水涂料、高 石防水混凝土等材料。聚物改性沥青防水涂 料、细石防水混凝土、 平瓦等材料。 设防要 三道或三道以上防水 二道防水设防，其中 求 设防，其中应有一道 应有一道卷材，也可 合成高分子防水卷材， 采用压型钢板进行一 道设防。 且只能有一道厚度不 小于2mm的合成高分 子防水涂膜。
10.2.2 屋顶排水方式
(1) 排水方式 屋顶排水方式分为有组织排水和无组织排水两 大类。 a. 无组织排水：是指屋面雨水直接从檐口滴落至 地面的一种排水方式，因为不用天沟、雨水管 等导流雨水，故又称自由落水。 b. 有组织排水：是指雨水经由天沟、雨水管等排 水装臵被引导至地面或地下管沟的一种排水方 式。
(3) 排水组织设计
① 划分排水分区； ② 确定排水坡面的数目及排水坡度； ③ 确定天沟断面大小和天沟纵坡的坡度值； ④ 雨水管的规格及间距。
10.3 卷材防水屋面构造 10.3.1 卷材防水材料
卷材防水屋面是利用防水卷材与粘结剂结合，形成连 续致密的构造层来防水的一种屋顶。其防水层具有一 定的延伸性和适应变形的能力，又称柔性防水屋面。 (1) 卷材 ① 沥青类防水卷材 传统上用得最多的是纸胎石油沥青油毡，近年来在实 际工程中已较少采用。 ② 高聚物改性沥青类防水卷材 ③ 合成高分子防水卷材 高分子防水卷材具有重量轻，适用温度范围宽（-20～ 80℃），耐候性好，抗拉强度高（2～18.2MPa），延 伸率大（＞45％）等优点。

沥青类防水卷材
冷底子油、沥青胶
卷材
高聚物改性 沥青类防水卷材 溶剂型胶粘剂 合成高分子 防水卷材
粘合剂
10.3.2 卷材防水屋面构造
构造层次 保护层 保温层 防水层
基 本 层 次
隔热层
结合层 隔蒸汽层
找平层 结构层 找坡层
辅 助 层 次
(1) 基本层次 ① 结构层: 多为刚度好，变形小的各类钢筋混凝土屋 面板。 ② 找平层:保证防水基层表面平层。 一般采用1：3水泥砂浆或1：8沥青砂浆，厚为 二、三道防水时——预制板基层20 现浇板基层15 一道防水时——25 为防止找平层变形开裂而波及卷材防水层，宜在找 平层中留设分仓缝。分仓缝的宽度一般为20毫米， 纵横间距不大于6米。分仓缝上面应覆盖一层200～ 300mm宽的附加卷材，用粘结剂单边点贴。
(a)
(b)
(c) 在分仓缝中嵌 柔性挡水条
分仓缝作用及构造
③ 结合层: 结合层的作用是使卷材与基层胶结牢 固。 ④ 防水层 屋面坡度小5%时宜平行屋脊铺贴； 屋面坡度5～10%时，视屋面现场情况可平 行或垂直于屋脊铺贴 ； 屋面坡度大于10%时，应垂直于屋脊铺贴。 铺贴卷材应采用搭接法。
⑤ 保护层 保护层的目的是保护防水层。 不上人时，沥青油毡防水屋面一般在防水层撒 粒径3～5mm的小石子作为保护层，高分子卷 材如三元乙丙橡胶防水屋面等通常是在卷材面 上涂刷水溶型或溶剂型的浅色保护着色剂，如 氯丁银粉胶等。 上人屋面的保护层，常用的做法有：铺贴缸砖、 大阶砖、混凝土板等块材；在防水层上现浇 30～40mm厚的细石混凝土。
涂刷粘结材料
平屋面卷材防水
铺设防水卷材
胶粘剂 防水密封胶

卷材接缝处理
用底面带波纹的卷材
(2) 辅助层次 辅助构造层是为了满足房屋的使用，或提高屋面性能 而补充设置的构造层，如：保温层、隔热层、隔蒸汽 层、找坡层等。
10.3.3 卷材防水屋面细部构造
(1) 屋顶的组成 ① 面层：暴露在大气中，直接承受自然界各种因素的 长期作用。有防水、保温、强度等要求。 ② 承重结构：承受屋面传来的各种荷载和屋顶自重。 ③ 保温隔热层：防止冬季室内热量散失，夏季隔绝太 阳辐射的构造层。 设臵于顶棚和承重结构之间、承重结构与屋顶防火 层之间或屋面防水层之间。 ④ 顶棚：屋顶的底面。
