台达变频器的控制方式

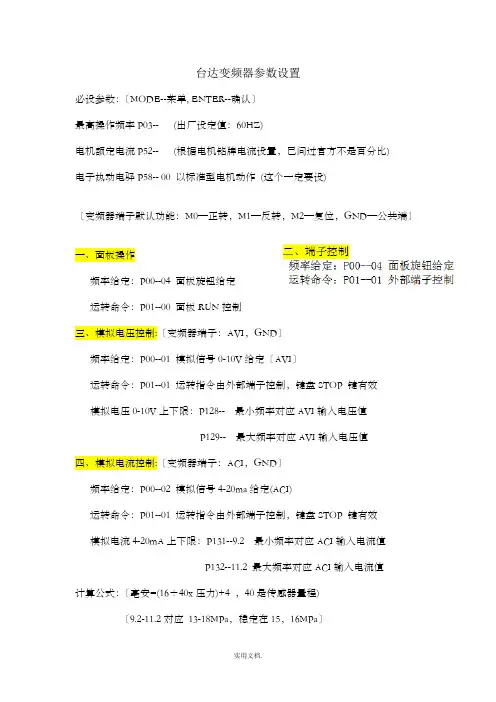

台达变频器参数设置(简易)
台达变频器参数设置必设参数：〔MODE--菜单, ENTER--确认〕最高操作频率P03-- (出厂设定值：60HZ)电机额定电流P52-- (根据电机铭牌电流设置，已问过官方不是百分比)电子热动电驿P58-- 00 以标准型电机动作(这个一定要设)〔变频器端子默认功能：M0—正转，M1—反转，M2—复位，GND—公共端〕一、面板操作频率给定：P00--04 面板旋钮给定运转命令：P01--00 面板RUN控制三、模拟电压控制:〔变频器端子：AVI，GND〕频率给定：P00--01 模拟信号0-10V给定〔AVI〕运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电压0-10V上下限：P128-- 最小频率对应AVI输入电压值P129--最大频率对应AVI输入电压值四、模拟电流控制:〔变频器端子：ACI，GND〕频率给定：P00--02 模拟信号4-20ma给定(ACI)运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电流4-20mA上下限：P131--9.2 最小频率对应ACI输入电流值P132--11.2 最大频率对应ACI输入电流值计算公式：〔毫安=(16÷40x压力)+4 ，40是传感器量程)〔9.2-11.2对应13-18MPa，稳定在15，16MPa〕〔传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线〕五、多段速控制：频率给定：P00--00运转命令：P01--01P40 用默认值06〔M3〕P41 用默认值07〔M4〕变频器控制面板的主频率设置为15赫兹P17第一段速度设置设置为30赫兹P18第二段速度设置设置为35赫兹P19第三段速度设置设置为45赫兹六、重置设定P76 ：设为09时是所有的参数值重置为50Hz的出厂设定值设为10时是所有的参数值重置为60Hz的出厂设定值〔不用这个〕七、自动转矩补偿增益P54：〔范围：0-10，出厂设定值：00〕开机显示画面选择P64-- 00显示实际运转频率02 显示输出电压06 显示设定频率09 显示电机运转电流二、端子控制频率给定：P00--04 面板旋钮给定运转命令：P01--01 外部端子控制八、故障代码OC-过电流OV--过电压OL--过载LV-电压缺乏OH--过热PHL--电源欠相如有侵权请联系告知删除，感谢你们的配合！。
台达变频器使用手册
台达变频器使用手册一、产品概述变频器是一种用于控制电动机转速的调速设备，其在工业生产和自动化设备中扮演着重要的角色。
台达变频器作为一种智能调速装置，可以实现电机的精准控制和节能优化运行，广泛应用于风机、泵、压缩机、输送机等设备中。
本使用手册将详细介绍台达变频器的基本操作、功能特性和维护保养等内容，旨在帮助用户更好地了解和使用该产品。
二、产品特点1. 宽电压输入范围：台达变频器可适应不同的电源输入，稳定工作在220V~440V范围内。
2. 多种控制方式：支持V/F控制、矢量控制和无传感器矢量控制，满足不同应用场景的需求。
3. 高效节能：采用先进的PWM控制技术和电机特性自学习功能，实现转速精准控制，最大限度地降低能耗。
4. 多种保护功能：具备过载、过压、欠压、短路、过热等多重保护功能，能有效保护电机和设备。
5. 可编程控制：支持多种输入输出接口，可根据实际需求进行参数设置和逻辑控制，灵活应用。
三、操作指南1. 连接电源和电机：首先将台达变频器与电源连接，确认接线无误后再连接电机。
2. 参数设置：通过操作面板或通信接口，设置电机的额定转速、最大转矩、加速度、减速度等参数。
3. 启动与停止：按下启动按钮，变频器将根据设定的参数启动电机；停止时按下停止按钮即可。
4. 转速调节：可通过操作面板或外部控制信号，对电机转速进行调节和控制。
5. 故障排除：当变频器出现故障或报警时，应及时查看故障代码表，根据代码提示进行处理。
四、功能选择1. V/F控制模式：适用于常规的风机、泵等负载类型，具有简单可靠的特点。
2. 矢量控制模式：适用于需要精准速度控制和起动扭矩的负载，如输送机、木工机床等。
3. 无传感器矢量控制模式：适用于对电机起动和速度控制要求较高的场合，例如提升机、卷揭机等。
五、维护与保养1. 清洁保养：定期清理变频器散热器和通风口，保持通风良好。
2. 环境条件：变频器应安装在干燥通风处，远离高温、潮湿和有腐蚀性的环境。
台达变频器参数及故障代码
台达变频器参数及故障代码一、参数1. 额定功率（Rated Power）：台达变频器的额定功率是指它在额定工作条件下能够稳定输出的功率。
常见的额定功率有0.75KW、1.5KW、2.2KW等。
2. 额定输入电压（Rated Input Voltage）：台达变频器的额定输入电压是指它能够正常工作的电压范围。
常见的额定输入电压有220V、380V等。
3. 频率范围（Frequency Range）：台达变频器的频率范围是指它能够输出的频率范围，通常为0-50Hz或0-60Hz。
4. 控制方式（Control Mode）：台达变频器的控制方式有多种，如V/F控制、矢量控制、矢量控制+PG等。
5. 调速范围（Speed Range）：台达变频器的调速范围是指它能够实现的调速范围，通常为1:100或1:1000。
6. 整流方式（Rectifier Mode）：台达变频器的整流方式有整流器整流和电容式整流两种。
二、故障代码1. OC（Over Current）：过流故障，通常是由于负载过大或电机故障导致。
2. OV（Over Voltage）：过压故障，通常是由于输入电压超过变频器的额定电压范围导致。
3. OL（Over Load）：过载故障，通常是由于负载过大或电机故障导致。
4. SC（Short Circuit）：短路故障，通常是由于电源线路或电机绕组短路导致。
5. PHASE LOSS（Phase Loss）：缺相故障，通常是由于输入电源相序错误或接线不良导致。
6. OVER HEAT（Over Heat）：过热故障，通常是由于变频器内部温度过高导致。
7. E01（Parameter Error）：参数错误故障，通常是由于设置的参数错误导致。
9. E03（Encoder Error）：编码器错误故障，通常是由于编码器故障或连接错误导致。
10. E04（Position Error）：位置错误故障，通常是由于位置控制参数设置错误导致。
西门子S7-200SMART使用MODBUS方式控制台达变频器
西门子S7-200SMART使用MODBUS方式控制台达变频器一、MODBUS通信概述MODBUS协议分为串行链路上MODBUS协议和基于TCP/IP协议的MODBUS 协议。
串行链路上MODBUS协议有MODBUS ASCAII（字符串）和MODBUS RTU两种200SMART所提供的MODBUS协议库能够支持MODBUS RTU 通信MODBUS RTU 是以16进制的数值进行发送MODBUS ASCAII是以ASCAII码的方式进行发送，一个数据采用RTU方式发送只需要一个字节，而用ASACII码发送需要两个字节，发送时间PLC与变频器串口通信有很多通信方式，但常用的、首选的就是MODBUS通信方式，在实际的工业控制中应用非常广泛；这一期我们向大家一起分享变频器如何与PLC通过MODBUS RTU的方式进行控制。
二、、MODBUS库指令详解库指令分两种，一个是主站库，一个是从站库主站是PLC作为MODBUS的主站主动去读取其他设备的数据；从站是PLC作为MODBUS的从站，其他设备来读取数据；本期我们分享的是PLC作主站，变频器做从站STEP7-MinWIN SMART软件自带MODBUS通信库指令初始化指令：控制指令：三、MODBUS RTU的通信格式（协议）通信协议有：站号、功能码、数据地址、数据内容、校验位、结束符组成校验：N=None无校验 E=Even偶校验 O=Odd奇校验判断数据位中为1的个数是奇数还是偶数（选择偶校验如16#03中如果为1 的个数是偶数时，校验位为1 ；如果为1 的个数是奇数时，校验位为0 。
选择奇校验时，为1的个数是偶数时，校验位为0 ；为1的个数是奇数时，校验位为1）功能码指定了对从站设备读操作还是写操作，同时也指定了MODBUS寄存器地址的类型，常用功能码有：四、PLC与变频器通信硬件的连接在变频器上面涉及通信的端子标记有A/B RS585+/RS485-或RJ11的网口；找到相关变频器的说明书查看通信端口的接线定义，以下是台达VFD-M系列的变频器通信口接线定义五、变频器通信参数的设置1、要实现变频器或仪表和PLC能正常通信，彼此的接口和协议需要一致，除此之外参数的设置也必须一致P00 设03（频率指令）P01 设03（运转指令）P88 设03 (通讯地址，0-254之间）P89 设02（波特率选择）P92 设04 （数据格式，200SMART不支持2个停止位，因此只能选04/05任意一个参数）P157 设01 （变频器默认的就是MODBUS模式）2、查看说明书的启停、频率给定、运行频率、电压电流等反馈参数的地址信息帧格式说明表示读2103 2104两个地址的数据放在17 70 和00 00的地址里通信协议的参数地址定义:运行命令地址2000H 频率命令地址2001H 输出频率地址2103H 输出电流地址22104H 输出电压地址2106H 变频器温度地址 210DH六、MODBUS通信程序的编写在程序的开始可以加一段初始化对所有的位进行复位启程智能关于我们：启程自动化培训中国领先的工业机器人培训服务提供商联系电话：138****9603培训项目：机器人、PLC系统集成、机器视觉特色服务：3000平米实训中心 +推荐就业+ 业界领先的课程体系地址：深圳市宝安区沙井汇聚107创智园。
台达变频器工作原理
台达变频器工作原理
台达变频器是一种电力设备，主要用于调节交流电机的转速和控制电机的运行。
其工作原理主要包括以下几个步骤：
1. 交流电输入：变频器首先接收来自电网的交流电信号。
2. 整流：交流电信号经过整流电路，将交流电转换为直流电。
通过整流电路，将电源输入的交流电转换为直流电，为后续的逆变器提供驱动能量。
3. 逆变：直流电通过逆变电路，将直流电转换为高频交流电。
逆变电路是变频器的核心部分，它将直流电转换为具有可调频率和可调幅度的交流电，实现电机的转速控制。
4. 控制：变频器根据操作者设定的转速需求，通过内部控制系统控制逆变电路的频率和幅度，从而调节电机的转速。
5. 输出：逆变电路输出的高频交流电信号，经过电机驱动电缆传输到电机上，驱动电机的转动。
在整个工作过程中，变频器通过改变输出频率、电压和电流的参数，来实现对电机的精确控制。
通过调节变频器的工作参数，可以实现电机转速的高效调节，从而满足实际应用的需求。
台达变频器参数设置简易
台达变频器参数设置必设参数：（MODE--菜单, ENTER--确认）最高操作频率P03-- (出厂设定值：60HZ)电机额定电流P52-- (根据电机铭牌电流设置，已问过官方不是百分比)电子热动电驿P58-- 00 以标准型电机动作 (这个一定要设)（变频器端子默认功能：M0—正转，M1—反转，M2—复位，GND—公共端）一、面板操作频率给定：P00--04 面板旋钮给定运转命令：P01--00 面板RUN控制三、模拟电压控制:（变频器端子：AVI，GND）频率给定：P00--01 模拟信号0-10V给定（AVI）运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电压0-10V上下限：P128-- 最小频率对应AVI输入电压值P129--最大频率对应AVI输入电压值四、模拟电流控制:（变频器端子：ACI，GND）频率给定：P00--02 模拟信号4-20ma给定(ACI)运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电流4-20mA上下限：P131--9.2 最小频率对应ACI输入电流值P132--11.2 最大频率对应ACI输入电流值计算公式：（毫安=(16÷40x压力)+4 ，40是传感器量程)（9.2-11.2对应 13-18MPa，稳定在15，16MPa）（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）五、多段速控制：频率给定：P00--00运转命令：P01--01P40 用默认值06（M3）P41 用默认值07（M4）变频器控制面板的主频率设置为15赫兹P17第一段速度设置设置为30赫兹P18第二段速度设置设置为35赫兹P19第三段速度设置设置为45赫兹六、重置设定P76 ：设为09时是所有的参数值重置为50Hz的出厂设定值设为10时是所有的参数值重置为60Hz的出厂设定值（不用这个）七、自动转矩补偿增益P54：（范围：0-10，出厂设定值：00）开机显示画面选择P64-- 00显示实际运转频率02 显示输出电压06 显示设定频率09 显示电机运转电流二、端子控制频率给定：P00--04 面板旋钮给定运转命令：P01--01 外部端子控制八、故障代码OC-过电流 OV--过电压 OL--过载LV-电压不足 OH--过热 PHL--电源欠相。
台达变频器使用手册
台达变频器使用手册一、台达变频器简介台达变频器是台达公司推出的一款高性能变频器，具有高效率、低噪音、节能环保等特点，适用于各种工业应用场景。
本手册将详细介绍台达变频器的使用方法、注意事项和维护保养技巧。
二、设备连接1. 电源连接：将变频器的输入端子连接到电源，通常为三相交流电源（380V）。
2. 电机连接：将变频器的输出端子连接到电机，确保正确匹配电机和变频器的规格。
3. 控制线连接：将控制信号线连接到变频器的控制端子，用于手动或远程控制变频器。
4. 接地：确保所有连接均已牢固连接并接地，以减少电气干扰。
三、参数设置1. 模式选择：通过控制面板或外部控制信号选择所需的运行模式。
2. 频率设定：通过控制面板或外部控制信号设置变频器的输出频率。
3. 电压/电流限制：设置变频器的电压和电流限制，以防止过压和过流。
4. 加速时间/减速时间：根据实际应用需求设置加速时间和减速时间。
5. 其他参数：根据具体应用需求设置其他参数，如PWM模式、制动方式等。
四、运行操作1. 启动：将变频器置于运行模式，通过控制面板或外部控制信号启动变频器。
2. 停止：将变频器置于停止模式，通过控制面板或外部控制信号停止变频器。
3. 手动调整：通过控制面板或外部控制信号手动调整输出频率和电压。
4. 故障复位：当变频器出现故障时，按下控制面板上的故障复位按钮，复位故障并继续运行。
五、故障处理1. 常见故障：如过压、欠压、过流、过热等，可通过控制面板上的故障指示灯指示故障类型。
2. 故障排除：根据控制面板上的提示，对照台达变频器的故障代码表进行故障排除。
如需更换部件，请按照说明书中的步骤更换。
3. 紧急停车：如遇到紧急情况，按下控制面板上的紧急停车按钮，变频器将立即停止运行。
再次按下该按钮，变频器将恢复正常运行。
六、注意事项1. 使用前请仔细阅读产品说明书和操作手册，正确使用和维护设备。
2. 在连接和控制变频器时，确保操作正确、安全，避免电击和短路风险。
台达变频器参数设置(简易)
台达变频器参数设置必设参数：（MODE--菜单, ENTER--确认）最高操作频率P03-- (出厂设定值：60HZ)电机额定电流P52-- (根据电机铭牌电流设置，已问过官方不是百分比)电子热动电驿P58-- 00 以标准型电机动作 (这个一定要设)（变频器端子默认功能：M0—正转，M1—反转，M2—复位，GND—公共端）一、面板操作频率给定：P00--04 面板旋钮给定运转命令：P01--00 面板RUN控制三、模拟电压控制:（变频器端子：AVI，GND）频率给定：P00--01 模拟信号0-10V给定（AVI）运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电压0-10V上下限：P128-- 最小频率对应AVI输入电压值P129--最大频率对应AVI输入电压值四、模拟电流控制:（变频器端子：ACI，GND）频率给定：P00--02 模拟信号4-20ma给定(ACI)运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电流4-20mA上下限：P131--9.2 最小频率对应ACI输入电流值P132--11.2 最大频率对应ACI输入电流值计算公式：（毫安=(16÷40x压力)+4 ，40是传感器量程)（9.2-11.2对应 13-18MPa，稳定在15，16MPa）（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）五、多段速控制：频率给定：P00--00运转命令：P01--01P40 用默认值06（M3）P41 用默认值07（M4）变频器控制面板的主频率设置为15赫兹P17第一段速度设置设置为30赫兹P18第二段速度设置设置为35赫兹P19第三段速度设置设置为45赫兹六、重置设定P76 ：设为09时是所有的参数值重置为50Hz的出厂设定值设为10时是所有的参数值重置为60Hz的出厂设定值（不用这个）七、自动转矩补偿增益P54：（范围：0-10，出厂设定值：00）开机显示画面选择P64-- 00显示实际运转频率02 显示输出电压06 显示设定频率09 显示电机运转电流二、端子控制频率给定：P00--04 面板旋钮给定运转命令：P01--01 外部端子控制八、故障代码OC-过电流 OV--过电压 OL--过载LV-电压不足 OH--过热 PHL--电源欠相【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压通用变频输出电压为380～650V，输出功率为0.75～400kW，工作频率为0～400Hz，它的主电路都采用交—直—交电路。
其控制方式经历了以下四代。
1U/f=C的正弦脉宽调制（SPWM）控制方式： 其特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求，已在产业的各个领域得到广泛应用。
但是，这种控制方式在低频时，由于输出电压较低，转矩受定子电阻压降的影响比较显著，使输出最大转矩减小。
另外，其机械特性终究没有直流电动机硬，动态转矩能力和静态调速性能都还不尽如人意，且系统性能不高、控制曲线会随负载的变化而变化，转矩响应慢、电机转矩利用率不高，低速时因定子电阻和逆变器死区效应的存在而性能下降，稳定性变差等。
因此人们又研究出矢量控制变频调速。
电压空间矢量（SVPWM）控制方式：
它是以三相波形整体生成效果为前提，以逼近电机气隙的理想圆形旋转磁场轨迹为目的，一次生成三相调制波形，以内切多边形逼近圆的方式进行控制的。
经实践使用后又有所改进，即引入频率补偿，能消除速度控制的误差；通过反馈估算磁链幅值，消除低速时定子电阻的影响；将输出电压、电流闭环，以提高动态的精度和稳定度。
但控制电路环节较多，且没有引入转矩的调节，所以系统性能没有得到根本改善。
矢量控制（VC）方式：
矢量控制变频调速的做法是将异步电动机在三相坐标系下的定子电流Ia、Ib、Ic、通过三相－二相变换，等效成两相静止坐标系下的交流电流Ia1Ib1，再通过按转子磁场定向旋转变换，等效成同步旋转坐标系下的直流电流Im1、It1（Im1相当于直流电动机的励磁电流；It1相当于与转矩成正比的电枢电流），然后模仿直流电动机的控制方法，求得直流电动机的控制量，经过相应的坐标反变换，实现对异步电动机的控制。
其实质是将交流电动机等效为直流电动机，分别对速度，磁场两个分量进行独立控制。
通过控制转子磁链，然后分解定子电流而获得转矩和磁场两个分量，经坐标变换，实现正交或解耦控制。
矢量控制方法的提出具有划时代的意义。
然而在实际应用中，由于转子磁链难以准确观测，系统特性受电动机参数的影响较大，且在等效直流电动机控制过程中所用矢量旋转变换较复杂，使得实际的控制效果难以达到理想分析的结果。
直接转矩控制（DTC）方式：
1985年，德国鲁尔大学的DePenbrock教授首次提出了直接转矩控制变频技术。
该技术在很大程度上解决了上述矢量控制的不足，并以新颖的控制思想、简洁明了的系统结构、优良的动静态性能得到了迅速发展。
目前，该技术已成功地应用在电力机车牵引的大功率交流传动上。
直接转矩控制直接在定子坐标系下分析交流电动机的数学模型，控制电动机的磁链和转矩。
它不需要将交流电动机等效为直流电动机，因而省去了矢量旋转变换中的许多复杂计算；它不需要模仿直流电动机的控制，也不需要为解耦而简化交流电动机的数学模型。
