高一物理 闭合电路的欧姆定律的动态分析
20-21版：12.2 闭合电路的欧姆定律 第2课时 闭合电路的动态分析 欧姆表的原理（步步高）
图10
123
解析 欧姆表是根据闭合电路的欧姆定律制成的，A正确； 电流从红表笔进，黑表笔出，B错误； “∞”刻度在欧姆表表盘的最左端，C错误； 当欧姆表指针指在中间刻度值时， I2g＝R0＋RgE＋r＋Rx，Ig＝R0＋Er＋Rg， 所以Rx＝Rg＋R0＋r，即中间刻度值为R中＝r＋Rg＋R0，D正确.
随堂演练
1.(闭合电路的动态分析)在如图8所示的电路中，三只相同的灯泡L1、L2、
L3，当滑动变阻器的滑动触头向b端移动时
A.L1变亮，L2、L3变暗
√B.L1、L2变亮，L3变暗
C.L1、L3变暗，L2变亮
D.L1、L3变亮，L2变暗
图8
123
2.(闭合电路的动态分析)(多选)如图9所示，电源电动势为E，内阻为r，
解析 当R2所在位置温度升高时R2阻值减小，外电路总电阻减小，总电 流增大，电流表的示数增大，R1两端的电压U1＝IR1增大，故A、C错误；
总电流增大，内电压增大，则路端电压U＝E－Ir减小，并联部分的电 压减小，所以灯泡L变暗，故B正确； 通过L的电流减小，而总电流增大，则通过R2的电流增大，故D错误.
知识深化 闭合电路动态问题的分析方法 (1)程序法 ①分析电路，明确各部分电路的串、并联关系及电流表或电压表的测量 对象； ②由局部电阻变化判断总电阻的变化； ③由 I＝R＋E r判断总电流的变化； ④据U＝E－Ir判断路端电压的变化； ⑤由欧姆定律及串、并联电路的规律判断各部分的电路电压及电流的变化.
图3
解析 当滑动变阻器的滑片P从a端向b端滑动时，滑 动变阻器接入电路的电阻减小，外电路总电阻减小， 由 I＝R外E＋r知总电流增大，通过 L2 的电流增大，L2 变亮； 由U并＝E－I(RL2＋r)知，滑动变阻器与L1并联部分电压减小，电压表示 数变小，L1变暗，D正确.
高中物理：闭合电路的欧姆定律
高中物理：闭合电路的欧姆定律【知识点的认识】1．闭合电路欧姆定律（1）内容：闭合电路里的电流跟电源的电动势成正比，跟内、外电阻之和成反比。
（2）公式：①I＝（只适用于纯电阻电路）；②E＝U外+Ir（适用于所有电路）。
2．路端电压与外电阻的关系：一般情况U＝IR＝•R＝，当R增大时，U增大特殊情况（1）当外电路断路时，I＝0，U＝E＝，U＝0（2）当外电路短路时，I短【命题方向】（1）第一类常考题型是对电路的动态分析：如图所示，电源电动势为E，内阻为r，当滑动变阻器的滑片P处于左端时，三盏灯L1、L2、L3均发光良好。
在滑片P从左端逐渐向右端滑动的过程中，下列说法中正确的是（）A．小灯泡L1、L2变暗B．小灯泡L3变暗，L1、L2变亮C．电压表V1、V2示数均变大D．电压表V1、V2示数之和变大分析：在滑片P从左端逐渐向右端滑动的过程中，先分析变阻器接入电路的电阻如何变化，分析外电路总电阻的变化，由闭合电路欧姆定律分析干路电流的变化，即可由欧姆定律判断L2两端电压的变化，从而知道灯泡L2亮度的变化和电压表V2示数的变化。
再根据路端电压的变化，分析灯泡L3亮度的变化和电压表V1示数的变化；根据干路电流与L3电流的变化，分析L1电流的变化，即可判断灯泡L1亮度的变化。
根据路端电压的变化，判断两电压表示数之和的变化。
解：B、滑片P向右滑动的过程中，滑动变阻器接入电路的电阻变大，整个闭合回路的总电阻变大，根据闭合欧姆定律可得干路电流I＝变小，灯泡L2变暗，故B错误。
C、灯泡L2两端电压U2＝IR2变小，即电压表V2示数变小，电压表V1的读数为U1＝E﹣I （r+R2），变大，故C错误。
A、小灯泡L3变亮，根据串、并联电路的特点I＝I1+I3，I减小，I3＝变大，则通过小灯泡L1的电流I1减小，小灯泡L1变暗，故A正确。
D、电压表V1、V2示数之和为U＝E﹣Ir，I减小，U增大，故D正确。
故选AD。
点评：本题首先要搞清电路的连接方式，搞懂电压表测量哪部分电路的电压，其次按“局部→整体→局部”的思路进行分析。

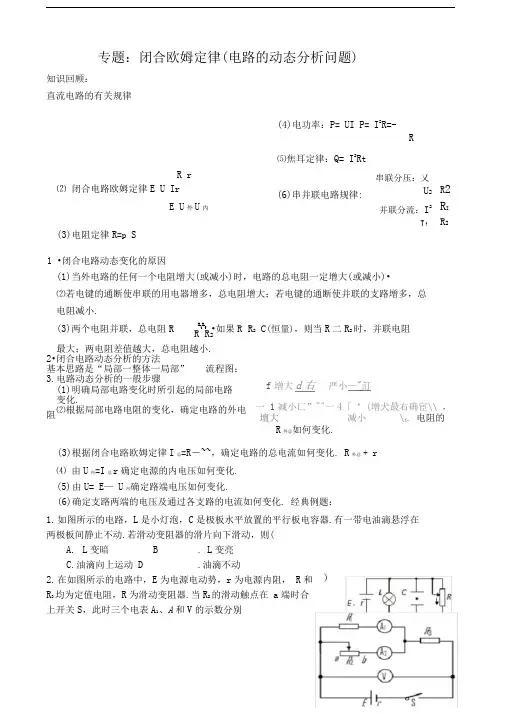

专题闭合电路欧姆定律电路的动态分析问题
专题：闭合欧姆定律(电路的动态分析问题)知识回顾： 直流电路的有关规律(4)电功率：P = UI P = I 2R=-R⑸焦耳定律：Q= I 2Rt(1)当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)•⑵若电键的通断使串联的用电器增多，总电阻增大；若电键的通断使并联的支路增多，总 电阻减小.(3)两个电阻并联，总电阻RR l R 2•如果R R 2 C (恒量)，则当R 二R 2时，并联电阻R R 2最大；两电阻差值越大，总电阻越小. 2•闭合电路动态分析的方法基本思路是“局部一整体一局部” 流程图： 3.电路动态分析的一般步骤(1)明确局部电路变化时所引起的局部电路变化.⑵根据局部电路电阻的变化，确定电路的外电阻 R 外总如何变化.(3)根据闭合电路欧姆定律I 总=R ―~~，确定电路的总电流如何变化. R 外总 + r ⑷ 由U 内=I 总r 确定电源的内电压如何变化. (5) 由U= E — U 内确定路端电压如何变化.(6) 确定支路两端的电压及通过各支路的电流如何变化. 经典例题：1. 如图所示的电路，L 是小灯泡，C 是极板水平放置的平行板电容器.有一带电油滴悬浮在两极板间静止不动.若滑动变阻器的滑片向下滑动，则(A. L 变暗 B . L 变亮 C.油滴向上运动 D.油滴不动2. 在如图所示的电路中，E 为电源电动势，r 为电源内阻， R 和R 3均为定值电阻，R 为滑动变阻器.当R 2的滑动触点在 a 端时合上开关S ，此时三个电表A 1、A 和V 的示数分别R r⑵ 闭合电路欧姆定律E U IrE U 外U 内(3)电阻定律R =p S1 •闭合电路动态变化的原因(6)串并联电路规律:串联分压：乂U 2 并联分流：I 2I l R 2R IR 2f 増大d 右 严小—"訂 一 1减小匸”""一4「‘ (增犬最右确宦\\ ，壇大 减小 \{. 电阻的为II 2 和 现将R 2的滑动触点向b 端移动，则三个电表示数的变化情况是()A. I i 增大， 丨2不变， U 增大B. I i 增大， I 2减小， U 增大C. I i 减小， I 2增大， U 减小D. I i 减小， 丨2不变， U 减小3•图中A 为理想电流表，V 和V 2为理想电压表，R 为定值电阻，R 2为可变电阻，电池E 内阻 不计，则（ ） A. 艮电阻减小时，V 2示数增大 B. Rb 改变时，V 2示数与A 示数之比不变。
闭合电路欧姆定律 电路动态分析 含容电路和故障分析 高一下学期物理(解析版)
闭合电路欧姆定律、电路动态分析、含容电路和故障分析特训专题特训内容专题1闭合电路欧姆定律(1T-4T)专题2电路动态分析(5T-8T)专题3含容电路(9T-12T)专题4故障分析(13T-16T)【典例专练】一、闭合电路欧姆定律1在如图所示的U-I图像中，直线Ⅰ为某一电源的路端电压与电流的关系图像，直线Ⅱ为某一电阻R的伏安特性曲线。
用该电源与电阻R组成闭合电路。
由图像判断错误的是()A.电源的电动势为3V，内阻为0.5ΩB.电阻R的阻值为1ΩC.电源的效率为40%D.电源的输出功率为4W【答案】C【详解】A．根据闭合电路欧姆定律U=E-rI结合图线Ⅰ可得电源电动势为E=3V电源内阻为r =k =0-36-0Ω=0.5Ω故A正确；B．直线Ⅱ为某一电阻R的伏安特性曲线，则电阻R的阻值为R=ΔUΔI =22Ω=1Ω故B正确；C．两个图像的交点表示电阻R与电源串联成通路，所以路端电压为U=2V电源的效率为η=UIEI ×100%=UE×100%=23×100%≈67%故C错误；D．两个图像的交点表示电阻R与电源串联成通路，所以路端电压为U=2V干路电流为I=2A电源的输出功率为P=UI=4W故D正确。
本题选不正确的，故选C。
2如图所示，E为电源电动势，r为电源内阻，R1为定值电阻(R1>r)，R2为可变电阻，以下说法中正确的是()A.当R 1=R 2+r 时，R 1上获得最大功率B.当R 2+R 1=r 时，R 2上获得最大功率C.当R 2=0时，电源的效率最低D.当R 2=R 1+r 时，电源的输出功率最大【答案】C【详解】A ．要使定值电阻R 1上获得最大功率，需要使R 1上的电流最大，故只有R 2为0才可以实现，A 错误；B ．电源的输出功率为P =I 2R =E 2R (R +r )2=E 2R (R -r )2+4Rr当R =r 时，外电阻有最大功率，最大功率为P m =E 24r即当R 2=R 1+r 时，R 1+r 可以看成电源的内阻，则R 2上获得最大功率，B 错误；C ．电源的效率η=IU IE =R 1+R 2R 1+R 2+r ×10000=11+r R 1+R2×100%则R 2越小，电源的效率越低，当R 2=0时，电源的效率最低，C 正确；D ．因当电源内阻与外电路相等时，电源输出功率最大，因为R 1>r ，则当R 2=0时，外电路电阻与电源内阻最接近，此时电源的输出功率最大，D 错误。
高考物理之闭合电路的动态分析知识点
高考物理之闭合电路的动态分析知识点在处理闭合电路中的动态分析问题时，一是要抓住变化因素和不变因素，用数学语言描述时要明确谁是自变量、谁是常量、谁是因变量。
一般情况下电源的电动势和内阻不会变化。
二是要从元件的变化情况入手，从局部到整体，再回到局部，逐步分析各物理量的变化情况。
解题时可分为四步：1、判断局部元件的变化情况，以确定闭合电路的总电阻如何变化。
例如，当开关接通或断开时，将怎样影响总电阻的变化。
当然，更常见的是利用滑动变阻器来实现动态变化。
当然，更常见的是利用滑动变阻器来实现动态变化。
应该记住，电路中不论是串联部分还是并联部分，只要一个电阻的阻值变大时，整个电路的总电阻就变大。
只要一个电阻的阻值变小时，整个电路的总电阻就变小。
2、判断总电流I如何变化。
例如，当总电阻增大时，由闭合电路欧姆定律知，因此I减小。
3、判断路端电压U如何变化。
此时，由于外电路电阻R和电流均变化，故用判断有一定困难，此时可用来判断。
4、判断电路中其他各物理量如何变化。
以上四步体现了从局部到整体，再回到局部的研究方法。
这四步中，第一步是至关重要的，若判断失误，则后续判断均会出错。
第四步是最为复杂的。
第四步中要能快捷地作出判断，要求在利用物理规律方面，除了欧姆定律、焦耳定律以外，还要熟悉串联电路、并联电路的特点，主要是串联电路中的分压关系和并联电路中的分流关系。
在选取研究对象方面，可采取扫清外围、逐步逼近的方法。
由于与变化元件越近的电路通常与之联系也会越密切，因此其物理量变化也将复杂。
这样，不妨从与变化元件联系最松散的电路开始分析，再逐步推理，从已知条件出发，循着规律，一步一个结论，将结论又作为已知条件向下推理，最后判断变化元件有关物理量的变化情况。
按照“局部----整体----局部”的程序进行分析。
基本思路：电路结构变化→R变化→R总变化→总电流I 变化→U内变化→U外变化→支路变化。
案例分析，当滑动变阻器接头向b端滑动，各电表示数如何变化：滑动变阻器向b端滑动→R减小→R外减小→R总减小（R外＋r）→总电流I减小（A1示数减小）→U外增大（V示数增大）总电流I减小→R1的电压减小→R2的电压增大（U外等于R1的电压加上R2的电压）→R2的电流增大（A2示数增大）并同串反并同：某电阻R增大，与之并联的电阻中电流，电压都将增大。
第7章 第2节(课时1)电路 闭合电路的欧姆定律：电路的动态分析
2.如何判断流 过L2及L3的电 流？
转解析
3.规律方法
方法提炼
电路稳定时电容器的处理方法
电路稳定后，与电容器串联的电路中没有电流，同支路 的电阻相当于导线，即电阻不起降低电压的作用，与电 容器串联的电阻视为等势体，电容器两端的电压为与之 并联的电阻两端的电压。
规律方法
电路动态分析的一般步骤 (1)明确局部电路变化时所引起的局部电路电阻的变化. (2)由局部R的变化―→确定R总的变化 (3)由I总＝E/(R+r) ―→确定I总的变化 (4)由U内＝I总r―→确定U内的变化
并联 端的总电阻与R串的变化趋势一致.
5.几个常用结论
(1). 无论电阻怎样连接，每一段电路的总耗电功率P总等于各个 电阻的耗电功率之和． (2). 当n个等值电阻R0串联或并联时，R串＝nR0，R并＝R0/n.
(3). 对于如图所示的电路，滑片由a→b滑动的过程中，RAB由
0→R/4→0，即当滑片滑至a、b的中点时，RAB最大且等于R/4.
注意分析 方法及结 论的应用
直流电路的动态分析容易出现以下错误：
6. 易 错 警 示
(1)分析电阻的结构时出现错误，如没有真
正明确元件的串联、并联关系；
(2)没有明确电压表、电流表测量的是哪一 部分的电压和电流； (3)不会根据功率利用P＝I2R或P＝U2/R分 析灯泡的亮暗．
2. 典例剖析
【例１】 (2015· 湖北武汉二模 ) 在如图所示的电路中，电源的负 极接地，其电动势为E、内电阻为r，R1、R2为定值电阻，R3为滑 动变阻器，C为电容器， 、 为理想电流表和电压表。在滑动变 阻器滑动头P自a端向b端滑动的过程中， 下列说法中正确的是( ) A．电压表示数减小 B．电流表示数减小 C．电容器C所带电荷量增多 D．a点的电势降低 I 1.电源负极接地，说明了什么？
高中物理闭合电路欧姆定律难点深究
闭合电路欧姆定律难点深究一、电路动态分析1．电路的动态分析问题：是指由于断开或闭合开关、滑动变阻器滑片的滑动等造成电路结构发生了变化，某处电路变化又引起其他电路的一系列变化；对它们的分析要熟练掌握闭合电路欧姆定律，部分电路欧姆定律，串、并联电路中电压和电流的关系． 2．电路动态分析的思路基本思想是“部分―→整体―→部分”．思维流程如下：一个基本结论：局部电阻增（减）则总电阻增（减），路端电压增（减），效率增（减），总电流减（增）3、“串反并同”结论法(1)所谓“串反”，即某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小，反之则增大。
(2)所谓“并同”，即某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大，反之则减小。
即：⎭⎪⎬⎪⎫U 串↓I 串↓P 串↓R ←↑→⎩⎪⎨⎪⎧U 并↑I 并↑P 并↑4、开关断开相当于开关所在之路电阻增大，开关闭合相当于开关所在之路电阻减小。
二.电源的输出功率随外电阻变化的讨论及电源的等效思想 当外电阻为纯电阻电路时 1．电源的输出功率P 出＝I 2R ＝E 2(r ＋R )2·R ＝E 2(R －r )2R ＋4r(输出功率随外电阻变化的图线如图所示)．(1)当R ＝r 时，P 出最大＝E 24r ＝E 24R .(2)当P 出<P 出最大时，每个输出功率值对应两个可能的外电阻R 1和R 2，且r ＝R 1·R 2.(3)R <r 时，P 出随R 的增大而增大；R >r 时，P 出随R 的增大而减小．2．电源的效率η＝I 2R I 2(R ＋r )＝R R ＋r＝11＋r R ，η随着R 的增大而增大，当R ＝r 时，电源有最大输出功率时，效率仅为50%.3、图2所示的电路中，电源的电动势为E ，内阻为r ，R 1为定值电阻，那么负载电阻R 取何值时，负载R 上将获得最大功率?将定值电阻R 1和电源看成一个等效电源，如图3虚线框所示。
闭合电路欧姆定律—电路的动态分析
PPT课件整理
5
解析： 滑片 P 向 b 端移动时，R3 减小，从而得到 R 总 减小，由 I 总＝RE总得到 I 总增大，由 U＝E－I 总·r 得到 U 减小， 又 R1 不变，I 总增大，所以 U1 增大，U2＝U－U1，故 U2 减小， 由 I2＝UR22可得 I2 减小，又由 I3＝I 总－I2 可得 I3 增大，所以电 压表示数减小，电流表示数增大，故 B 正确．
确的．
答案 D
PPT课件整理
8
例3、如图所示的电路中,电源的电动势E和内电阻r 恒定不变,电灯L恰能正常发光.如果变阻器的滑片向
b端滑动,则( A )
A.电灯L更亮,安培表的示数减小 B.电灯L更亮,安培表的示数增大 C.电灯L变暗,安培表的示数减小 D.电灯L变暗,安培表的示数增大
A
×
a R1 b R2
PPT课件整理
3
• (2)在闭合电路中，任何一个电阻增大(或减 小)，则总电阻将增大(或减小)，任何一个 电阻增大(或减小)，该电阻两端的电压一定 会增大(或减小)，通过该电阻的电流则会减 小(或增大)．
PPT课件整理
4
1.如下图所示电路中，当变阻器R3的滑片P向b 端移动时( ) •A．电压表示数变大，电流表示数变小 •B．电压表示数变小，电流表示数变大 •C．电压表示数变大，电流表示数变大 •D．电压表示数变小，电流表示数变小
• A．向上运动
• B．向下运动
• C．静止不动
• D．不能确定运动状态的变化
• 解析： 当滑动触头向左移动时R0变大，则总电流变小， R两端的电压变小，电容器中的场强变小，粒子受到的电 场力减小，重力大于电场力，所以粒子将向下运动，故B 正确．• 答案：Βιβλιοθήκη BPPT课件整理12
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第2页 共2页
闭合电路的欧姆定律 习题（一）动态分析
1． 右图中电表是理想的，P 从A 向B 滑动的过程中，电表读数怎么变？
2． 如图所示电路，当滑动变阻器2R 的滑动触头P 向右滑动后，
分析各电流表和电压表的变化情况
3． 如图所示电路，K 断开时各表均有一读数，而将K 闭合后，分析各表读数的变化情况
4． 如图所示，当电路中的滑动变阻器的滑动触头P 向左滑动时，三个电表的读数将怎样变化？
5． 右图中，2R 触头向左滑动过程中，B A 、两灯亮度怎么变？
6． 如图所示电路，当滑动变阻器2R 的滑动触头P 向下滑动后，则以下的叙述中正确的是
[ ]
A ． A 灯变暗，
B 灯变亮，R 消耗的功率变大 B ． A 灯变亮，B 灯变暗，R 消耗的功率变大
C ． A 、B 灯都变暗，R 消耗的功率变大
D ． A 、B 灯都变亮，R 消耗的功率变小
7． 当滑动变阻器的触头向上滑动时，电压表和电流表怎样变化？
8． 如图所示，滑动变阻器AB 的总电阻与图中电阻R 相同。
电源电动势为E ，内阻不计，
当触头C 从右端A 点开始一直滑到B 点为止的过程中，下列关于电流表说法正确的是[ ]
A ．恒定不变
B ．逐渐增大
C ．逐渐减小 C ．先增大后减小
E ．先减小后增大
9． 如图所示的电路，当滑动变阻器R 的滑动触头从A 滑到B 的过程
中，灯泡L 的变化情况是[ ] A ．变暗 B ．变亮
C ．先变暗后变亮
D ．先变亮后变暗
10． 如图所示，当触头C 从中点向右移动时，三盏相同灯泡的亮暗将是：
1L ，2L ，
E r A A B V
P E r
A A
B V P
P
E r
P
E r
A B ×
P × V A
×
×
A B E r
E r B C A R A E A B × L
E r R
A C
B × E r
R
×
×
L。
