最新六西格玛常用质量工具资料

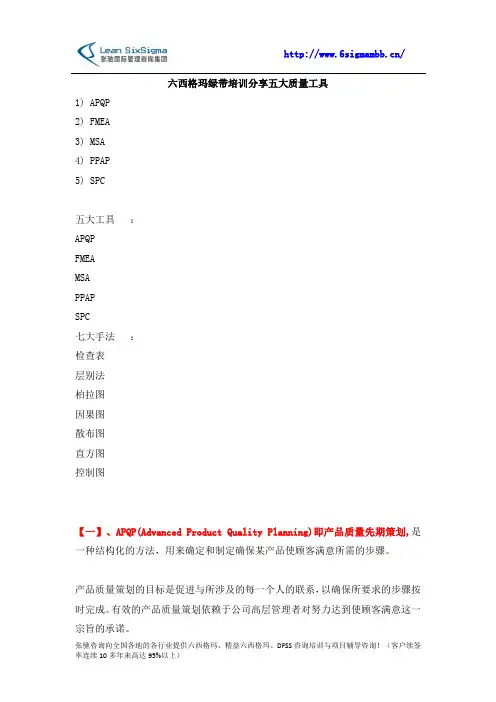

六西格玛绿带培训分享五大质量工具
六西格玛绿带培训分享五大质量工具1) APQP2) FMEA3) MSA4) PPAP5) SPC五大工具：APQPFMEAMSAPPAPSPC七大手法：检查表层别法柏拉图因果图散布图直方图控制图【一】、APQP(Advanced Product Quality Planning)即产品质量先期策划,是一种结构化的方法，用来确定和制定确保某产品使顾客满意所需的步骤。
产品质量策划的目标是促进与所涉及的每一个人的联系，以确保所要求的步骤按时完成。
有效的产品质量策划依赖于公司高层管理者对努力达到使顾客满意这一宗旨的承诺。
产品质量策划有如下的益处：1)引导资源，使顾客满意；2)促进对所需更改的早期识别；3)避免晚期更改；4)以最低的成本及时提供优质产品。
【二】、FMEA(Potential Failure Mode and Effects Analysis)即潜在的失效模式及后果分析,是在产品/过程/服务等的策划设计阶段,对构成产品的各子系统、零部件，对构成过程，服务的各个程序逐一进行分析，找出潜在的失效模式，分析其可能的后果，评估其风险，从而预先采取措施，减少失效模式的严重程序，降低其可能发生的概率，以有效地提高质量与可靠性，确保顾客满意的系统化活动。
FMEA种类：按其应用领域常见FMEA有设计FMEA（DFMEA）和过程FMEA（PFMEA），其它还有系统FMEA，应用FMEA，采购FMEA，服务FMEA。
【三】、MSA(Measurement System Analysis)即MSA测量系统分析，它使用数理统计和图表的方法对测量系统的误差进行分析，以评估测量系统对于被测量的参数来说是否合适，并确定测量系统误差的主要成份。
【四】、PPAP(Production part approval process) 即生产件批准程序，是对生产件的控制程序，也是对质量的一种管理方法。
PPAP生产件提交保证书：主要有生产件尺寸检验报告、外观检验报告、功能检验报告,、材料检验报告、外加一些零件控制方法和供应商控制方法；制造型企业要求供应商在提交产品时做PPAP文件及首件，只有当PPAP文件全部合格后才能提交；当工程变更后还须提交报告。
六西格玛工具手册
六西格玛工具手册六西格玛工具是一个有效的管理工具，通过使用统计分析和数学建模的方法，帮助组织识别和解决问题，提高工作效率和质量。
本手册将为您介绍六西格玛的各种工具和应用方法，帮助您更好地了解和运用六西格玛。
一、概述1. 六西格玛简介六西格玛是一种基于数据驱动的管理方法，旨在通过减少变异性和缺陷率来提高工作效率和质量水平。
它强调数据分析和过程改进，以实现目标的设定和持续改进。
二、数据采集工具1. 流程图流程图是一种直观的工具，用于显示流程的各个步骤和决策点。
在六西格玛中，流程图常用于分析和改进流程，帮助识别和消除潜在的问题。
2. 帕累托图帕累托图用于按重要性排序问题。
它通过对数据进行分类并显示其中的关键因素，帮助团队优先处理最重要的问题，以获得最大的改进效果。
3. 散点图散点图用于显示两个变量之间的关系。
在六西格玛中，散点图常用于确定因素之间的相关性，从而找到可能导致问题的根本原因。
三、数据分析工具1. 直方图直方图用于显示数据的分布情况。
六西格玛团队可以使用直方图来确定过程是否正常分布，进而判断是否需要采取改进措施。
2. 布洛克图布洛克图是一种直观的工具，用于显示多个因素对结果的影响。
它帮助团队了解各个因素对整体性能的贡献程度，从而确定关键因素和改进方向。
3. 方差分析方差分析用于比较多个样本之间的差异，确定因素之间的显著性差异。
在六西格玛中，方差分析常用于确定影响问题的关键因素，并为改进提供依据。
四、问题识别工具1. 根本原因分析根本原因分析是六西格玛中关键的一步，它帮助团队确定问题的根本原因。
常用的根本原因分析工具包括因果图、5W1H 等，可以帮助团队从多个方面全面分析问题。
2. 5P 系统5P 系统是一种系统性的问题诊断方法，包括人员、机器、材料、方法和环境等方面的分析。
通过对这五个方面进行全面的评估，团队可以找到问题的真正原因，并制定相应的改进措施。
3. 缺陷模式与影响分析（DFMEA）缺陷模式与影响分析是一种预防性的风险评估工具。
18个常用六西格玛统计工具介绍
18个常用六西格玛统计工具介绍六西格玛作为经典的质量管理手段，备受质量人追捧。
以下天行健将整理出18种常用六西格玛统计工具供大家学习：1、帕累托图（Pareto图）帕累托图来源于一种称为帕累托原则的观点，该观点认为大约80％的结果来自20％的原因。
帕累托图可帮助您直观地了解此原则如何应用于您收集的数据。
它是一种特殊类型的条形图，旨在将“少数几个”原因与“琐碎的”原因区分开来，使您能够专注于最重要的问题。
2、直方图直方图是连续数据的图形快照。
直方图使您能够快速识别数据的中心和范围。
它显示了大部分数据落在哪里，以及最小值和最大值。
直方图还显示您的数据是否为钟形，可以帮助您找到可能需要进一步调查的异常数据点。
3、Gage R&R准确的测量至关重要。
如果您无法准确测量过程，则无法对其进行改进，这时Gage R＆R就有了用武之地。
4、属性一致性分析另一个确保您可以信任您的数据的工具是属性一致性分析。
Gage R＆R评估连续型数据的重复性和再现性，而属性一致性分析评估的是属性数据，例如通过或失败。
此工具显示对这些类别进行评级的人是否与已知标准，与其他评估者以及他们自己一致。
5、过程能力分析几乎每个过程都具有可接受的下限和/或上限。
例如，供应商的零件不能太大或太小，等待时间不能超过可接受的阈值，填充重量需要超过规定的最小值。
能力分析向您展示您的流程与规范的完美程度，并深入了解如何改善不良流程。
经常引用的能力指标包括Cpk，Ppk，Cp，Pp，百万机会缺陷数（DPMO）和西格玛水平（Z值）。
6、检验我们使用t检验来比较样本的平均值与目标值或另一个样本的平均值。
例如，工艺参数调整后，想确定钢筋抗拉强度均值是否比原来的2000要高。
7、方差分析t检验将平均值与目标进行比较，或者将两个平均值相互比较，而ANOVA则可以比较两个以上总体的均值。
例如，ANOVA可以显示3个班次的平均产量是否相等。
您还可以使用ANOVA分析多于1个变量的均值。
精益六西格玛管理六大工具
精益六西格玛管理六大工具工具一：质量功能展开（QFD）质量功能展开是把顾客对产品的需求进行多层次的演绎分析，转化为产品的设计要求、零部件特性、工艺要求、生产要求的质量工程工具，用来指导产品的健壮设计和质量保证。
这一技术产生于日本，在美国得到进一步发展，并在全球得到广泛应用。
质量功能展开是开展六西格玛必须应用的最重要的方法之一。
在概念设计、优化设计和验证阶段，质量功能展开也可以发挥辅助的作用。
工具二：测量系统分析（MSA）测量系统分析(Measurement System Analysis），它使用数理统计和图表的方法对测量系统的误差进行分析，以评估测量系统对于被测量的参数来说是否合适，从而判定检验系统的状态、改进方向及系统可接受程度。
测量系统的误差由稳定条件下运行的测量系统多次测量数据的统计特性：偏倚和方差来表征。
偏倚指测量数据相对于标准值的位置，包括测量系统的偏倚（Bias）、线性（Linearity）和稳定性（Stability）；而方差指测量数据的分散程度，也称为测量系统的R&R，包括测量系统的重复性（Repeatability）和再现性（Reproducibility）。
工具三：故障模式与影响分析(FMEA)和故障树分析(FTA) 故障模式与影响分析(FMEA)和故障树分析(FTA)均是在可靠性工程中已广泛应用的分析技术，国外已将这些技术成功地应用来解决各种质量问题。
在 ISO 9004：2000版标准中，已将FMEA和FTA分析作为对设计和开发以及产品和过程的确认和更改进行风险评估的方法。
我国目前基本上仅将FMEA与 FTA技术应用于可靠性设计分析，根据我国部分企业技术人员的实践，FMEA和FTA可以应用于过程(工艺)分析和质量问题的分析。
质量是一个内涵很广的概念，可靠性是其中一个方面。
通过FMEA和FTA分析，找出了影响产品质量和可靠性的各种潜在的质量问题和故障模式及其原因（包括设计缺陷、工艺问题、环境因素、老化、磨损和加工误差等），经采取设计和工艺的纠正措施。
20种六西格玛管理工具大全
20种六西格玛（6σ）管理工具大全1 FMEA和FTA分析故障模式与影响分析(FMEA)和故障树分析(FTA)均是在可靠性工程中已广泛应用的分析技术，国外已将这些技术成功地应用来解决各种质量问题。
在ISO 9004：2000版标准中，已将FMEA和FTA分析作为对设计和开发以及产品和过程的确认和更改进行风险评估的方法。
我国目前基本上仅将FMEA与FTA技术应用于可靠性设计分析，根据国外文献资料和我国部分企业技术人员的实践，FMEA和FTA可以应用于过程(工艺)分析和质量问题的分析。
质量是一个内涵很广的概念，可靠性是其中一个方面。
通过FMEA和FTA分析，找出了影响产品质量和可靠性的各种潜在的质量问题和故障模式及其原因（包括设计缺陷、工艺问题、环境因素、老化、磨损和加工误差等），经采取设计和工艺的纠正措施，提高了产品的质量和抗各种干扰的能力。
根据文献报道，某世界级的汽车公司大约50%的质量改进是通过FMEA和FTA/ETA来实现的。
2 Kano模型日本质量专家Kano把质量依照顾客的感受及满足顾客需求的程度分成三种质量：理所当然质量、期望质量和魅力质量。
A：理所当然质量。
当其特性不充足（不满足顾客需求）时，顾客很不满意；当其特性充足（满足顾客需求）时，无所谓满意不满意，顾客充其量是满意。
B：期望质量也有称为一元质量。
当其特性不充足时，顾客很不满意，充足时，顾客就满意。
越不充足越不满意，越充足越满意。
C：魅力质量。
当其特性不充足时，并且是无关紧要的特性，则顾客无所谓，当其特性充足时，顾客就十分满意。
理所当然的质量是基线质量，是最基本的需求满足。
期望质量是质量的常见形式。
魅力质量是质量的竞争性元素。
通常有以下特点：1、具有全新的功能，以前从未出现过；2 、性能极大提高；3、引进一种以前没有见过甚至没考虑过的新机制，顾客忠诚度得到了极大的提高；4、一种非常新颖的风格。
Kano模型三种质量的划分，为6Sigma改进提高了方向。
六西格玛基本方法及工具应用
六西格玛基本方法及工具应用六西格玛是一种质量管理方法，旨在通过减少缺陷、改进流程和提高效率，提升组织的运营绩效。
它使用一系列的统计工具和方法来分析数据，了解和解决问题，并确保改进措施的可持续性。
下面将介绍六西格玛的基本方法及一些常用的工具应用。
六西格玛的基本方法：1. Define（定义）：明确问题的范围、目标和需求。
这一阶段需要定义关键绩效指标（KPIs），确定关键影响因素，并与相关利益相关者进行沟通。
2. Measure（测量）：收集和整理数据，评估当前流程的性能，确定问题的根本原因。
常用的测量工具有直方图、散点图等。
3. Analyze（分析）：分析收集的数据，找出问题的根本原因，建立因果关系模型。
通过应用一些常用的分析工具，如鱼骨图、5W1H分析、散点图等，可以识别出主要的问题和变量。
4. Improve（改进）：制定和实施改进计划，以解决发现的问题。
这一阶段需要制定改进方案，设计实验，收集和分析数据来评估改进措施的有效性。
5. Control（控制）：建立控制措施和方法，以确保改进的持续和稳定。
通过统计过程控制图、故障模式和影响分析等方法，进行持续的监控，以确保流程的稳定性和质量的持续改进。
常用的工具应用：1.鱼骨图（因果图）：用于识别问题的主要原因。
通过将问题放在鱼头上，将可能的原因写在鱼骨的骨架上，使用这个工具可以帮助团队理解问题，找出主要的影响因素。
2.直方图：用于对数据进行分组展示，以便更好地理解数据的分布情况。
通过直方图可以观察到数据的中心趋势、偏差程度和异常情况。
3.散点图：用于观察两个变量之间的关系。
通过绘制散点图可以帮助团队了解变量之间的相关性，并发现可能的因果关系。
4.5W1H分析：用于分析问题的根本原因。
通过回答问题“什么、为什么、在哪里、何时、谁和如何”，可以全面地了解问题的背景和原因。
5.故障模式和影响分析（FMEA）：用于分析和预防潜在的故障和缺陷。
通过系统地识别可能的故障模式和其影响，可以制定相应的控制措施。
质量管理中的六西格玛工具与方法
质量管理中的六西格玛工具与方法第一章介绍质量管理是现代企业管理不可或缺的一部分，而六西格玛是优秀企业对于质量管理的重要手段之一。
本文将详细介绍六西格玛工具与方法在质量管理中的应用，以及六西格玛如何持续提升企业的质量水平。
第二章 DMAIC工具DMAIC是六西格玛应用最广泛的工具，在质量管理中具有十分重要的作用。
DMAIC指的是：定义（Define）、衡量（Measure）、分析（Analyze）、改进（Improve）和控制（Control）这五个步骤。
DMAIC工具的使用，使质量管理更加具体化、科学化，可以使企业达到更高的质量水平。
第三章多变量分析工具多变量分析工具是六西格玛中的一项非常重要的技术。
多变量分析技术主要涉及到多个品质特性的分析。
企业可以根据多变量分析工具的结果，有针对性地制定有关品质改进的计划，提高质量水平。
此外，多变量分析工具还可以帮助企业确定生产过程中哪些因素是对最终结果产生影响的主要来源，从而改进这些因素，提升品质。
第四章测量系统分析工具测量系统分析工具是六西格玛的一个重要组成部分，旨在评估质量管理过程中使用的测量系统是否有效。
测量系统分析工具可以帮助企业确定测量系统的准确性、重复性、可靠性和稳定性等特征，进而提升测量系统的质量，降低误差，提高质量水平。
第五章柏拉图图柏拉图图是六西格玛中的一种工具，它可以以图表的形式展示出问题的发生频率和问题的重要性，对于管理者来说是一个非常好的决策工具，可以帮助企业合理地安排资源，同时更加深入地了解问题所在，从而为问题的解决提供有力帮助。
第六章特性板块分析法特性板块分析法是六西格玛中的一种非常有效的数据分析工具，它通过对过程产生的向量图案进行分析，找出造成问题的根本原因，从而采取相应的改进措施，提高质量水平。
与其他数据分析方法相比，特性板块分析法具有更高的准确性和实用性。
第七章总结通过本文的介绍，可以看出六西格玛工具与方法在质量管理中的应用非常广泛，不仅可以帮助企业提高质量水平，而且也可以提高企业的管理效率和经济效益。
六西格玛质量管理常用工具介绍
六西格玛质量管理常用工具介绍六西格玛是一个用于改进业务流程和增强产品质量的管理方法。
它于20世纪80年代由美国著名制造专家比尔·史密斯引入，并被德州仪器公司（Texas Instruments）广泛采用。
六西格玛采用的方法和工具旨在减少变异性并提高质量。
下面是六西格玛常用的一些工具介绍：1.流程流图：流程流图是一种以图形方式表示工作流程的工具。
它能够帮助团队了解当前的业务流程，并发现潜在的问题和瓶颈。
通过绘制整个流程，并确定每个步骤的输入、输出和控制点，团队可以更好地理解流程，并找到改进的机会。
2.关键路径分析:关键路径分析是一种项目管理工具，用于确定影响整个项目完成时间的关键任务。
通过分析每个任务的持续时间和依赖关系，团队可以确定出最长的路径，即关键路径。
通过关注关键路径上的任务，团队可以更好地控制整个项目的进度。
3.散点图：散点图是一种用于显示变量之间关系的图表。
它通过将两个变量分别绘制在横轴和纵轴上的坐标点来表示数据。
通过观察散点图中的模式，团队可以识别出变量之间的关联性，并找到可能的因果关系。
4.直方图：直方图是一种用于显示数据分布的图表。
它将数据分成若干等宽的区间，并计算每个区间中的数据数量。
通过绘制柱状图，团队可以直观地了解数据的分布情况，并判断是否存在异常值或偏态。
5.控制图：控制图是一种用于监控过程稳定性的图表。
它通过绘制过程的样本数据和控制界限来显示过程的变异程度。
通过观察控制图中的数据点是否超过控制界限，团队可以判断过程是否受到特殊因素的影响，并采取相应的措施。
6.核查表：核查表是一种用于记录问题发生情况的工具。
它可以帮助团队收集关于问题的详细信息，包括问题的描述、发生时间、地点、原因等。
通过使用核查表，团队可以更好地了解问题的本质，并确定改进的方向。
7.因果图：因果图是一种用于分析问题根本原因的图表。
它通过绘制问题的各个要素和可能的原因之间的关系，帮助团队找出问题的根本原因。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
★ 8P(行政或服务)
▲ Price(价格) ▲ Promotion(晋升) ▲ People(人员) ▲ Processes(过程) ▲ Place/Plant(场所) ▲ Policies(政策) ▲ Procedures(流程) ▲ Product/Service(服务)
6
例1 某车间动员所有人员都参与讨论尺寸不合格的原因，画出
3.将要因进行分类（常用人机料法环的分类方 法），并绘制到鱼骨图当中，箭头由要因指向骨 干，60度斜插于骨干上
导航视窗
点击这里开始演示
1.将要检讨的特性用问题形式表示出来
2.由左至右划上一条较粗的线条作为鱼的骨干， 箭头指向问题
3.将要因进行分类（常用人机料法环的分类方 法），并绘制到鱼骨图当中，箭头由要因指向骨 干，60度斜插于骨干上
文件延迟
废料
机器 延迟
供应商的 过失
工程设计重复
改变 顺序 定单处 缓慢
检查延迟
决策缓慢
质量管理的三个普遍过程
1
质量计划
2
质量控制
3
质量改进
4
1.1 因果图
因果图最早由日本东京大学教授石川馨 (1953)提出，因此，又称石川图(Ishikawa Diagram)和鱼骨图(Fishbone Diagram)。
错
例1
误
范
例
1
导航视窗
1.将数据输入到Excel中，其它项放在最后。并 计算出累计百分比
点击这里开始演示
导航视窗
点击这里开始演示
1.将数据输入到Excel中，其它项放在最后。并 计算出累计百分比
2.在“插入”“图表”中选择“自定义类型”并 从下面找到“双轴线-柱图”，点击“下一步”
导航视窗
点击这里开始演示
磨损 尺寸不合格
位置
拧紧程度
安装材料
定位 顺序
程序 角度 动作
零件和材料
操作方法 速度
8
因果图主要有三个方面的作用：
▲ 分析因果关系 ▲ 表达因果关系 ▲ 通过识别症状、分析原因，寻找措施、促进问题解决
9
1.1.2 因果图的注意事项
▲确定原因时应通过充分讨论，集思广益，以免疏漏
▲应尽可能具体到确定原因 ▲有多少质量特性，就要绘制出多少张因果图 ▲验证 ★使用因果图的注意事项
11
例2
表1 铸件不合格项调查表
12
13
铸件不合格项目排列图
14
例2
某公司进行复杂电子产品生产。测试车间注意到测试失效 导致的返工费用(每件大约20万美元)高昂---返工费用直接影 响利润。
测试车间组织一个专门的项目小组，负责发现问题的原因， 并减少返工费用。
15
例2
最主要的缺陷返工费用
缺陷
▲在数据的基础上客观地评价每个因素的重要性 ▲因果图使用时要不断加以改进
10
1.2 排列图
排列图(Pareto图)最早由朱兰博士提出，主要采用了意 大利经济学家Pareto(1897)提出的原则—“关键的少数， 次要的多数”，也就是问题的80%是由20%的原因造成的。
排列图是对发生频次从最高到最低的项目进行排列而 采用的一种简单图示技术。通过区分最重要的与较次要的 原因，用最少的措施获取最佳的改进效果。
零件故障 错线
未校准零件 短路 断路 其它 总计
返工费用($)
72000 41000 26000 12000 10000 30000 191000
16
例2
累
返
积 返
工 费 用
工 费 用
(K$)
比
率
零件故障 错线 未校准零件 短路 断路
其它
最主要的4种缺陷占返工费用的80%；
最主要的5种缺陷占返工费用的
★ 6M（生产领域）
▲ Machine(机器) ▲ Method(方法) ▲ Material(材料) ▲ Manpower(人力) ▲ Measurement(测量) ▲ Mother Nature(环境)
★ 4S（服务或使用领域）
▲ Surroudings(环境) ▲ Supplier(供应商) ▲ Systems(系统) ▲ Skills(技能)
了因果图，并调查了所有零件尺寸的波动情况，探讨各因
素对不合格的影响。
健康：疲劳、疾病
素质：经验、教育、 操作者 培训
精神：集中、注意力
机器
材料
操作 方法
例1
疲劳
操作者
机器
稳定
健康 疾病 经验 素质
教育 培训
成分 材料的性质
贮存
集中 项目 零件 精神
检验 注意力
方法
形状 排列
尺寸 直径
操作
失衡
变形
夹具和工具
1.将数据输入到Excel中，其它项放在最后。并 计算出累计百分比
2.在“插入”“图表”中选择“自定义类型”并 从下面找到“双轴线-柱图”，点击“下一步”
3.在数据产生区域中，框选不良项目栏、不良 DPPM栏和累计百分比栏，点“确定”
导航视窗
点击这里开始演示
1.将数据输入到Excel中，其它项放在最后。并 计算出累计百分比
2.在“插入”“图表”中选择“自定义类型”并 从下面找到“双轴线-柱图”，点击“下一步”
3.在数据产生区域中，框选不良项目栏、不良 DPPM栏和累计百分比栏，点“确定”
4.双点“柱子”在“选项”中将“分类间距”调 整为“0”，并勾选“依数据点分色”，点”“确 定”
导航视窗
点击这里开始演示
1.将数据输入到Excel中，其它项放在最后。并 计算出累计百分比
4.针对大要因进行集体思考，检讨出中小要因， 并按照上面的做法绘制到鱼骨图当中
点击进入注意事项
1. 问题鱼的鱼头尽量采用问题的形式(参见错误范例1)
2. 常以人机料法环作为大要因进行思考，分析时应尽可能全面，不宜偏重某
一方面
3. 问题鱼鱼头向右，用来寻找问题的影响因素；
4.
对策鱼鱼头向左，用来寻找可行的对策(如例1)
17
导航视窗
1.将要检讨的特性用问题形式表示出来
点击这里开始演示
导航视窗
点击这里开始演示
1.将要检讨的特性用问题形式表示出来
2.由左至右划上一条较粗的线条作为鱼的骨干， 箭头指向问题
导航视窗
点击这里开始演示
1.将要检讨的特性用问题形式表示出来
2.由左至右划上一条较粗的线条作为鱼的骨干， 箭头指向问题
六西格玛常用质量管理工 具
质量控制的常用工具
质量控制的老7种工具
排列图(Pareto Chart) 因果图 调查表(Check Sheet) 直方图 控制图 散点图 流程图
质量控制的新7种工具
关联图 亲和图 系统图 矩阵图 矩阵数据分析法 过程决策程序图 网络图
2
把水放掉，让问题暴露出来
在制品 堆积
