开关、插座、风扇安装技术交底安电09
开关、插座、风扇安装工程技术交底1

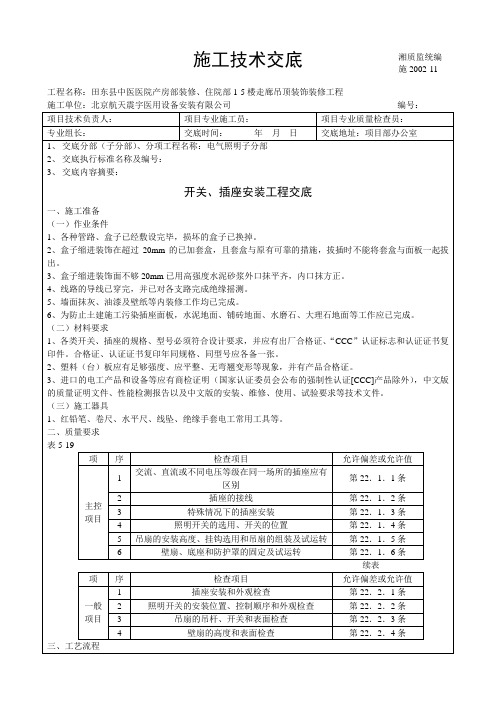

施工技术交底
工程名称：田东县中医医院产房部装修、住院部1-5楼走廊吊顶装饰装修工程
湘质监统编 施2002-11
注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得底于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得底于国家现行施工质量验收规范的规定要求；
⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
开关插座安装技术交底
1．使用各种机械必须控制噪音污染。
2．施工时要注意现场材料、成品、半成品的防护，避免污染和损坏。
3．施工要做到工完、料尽、场地清，做到不污染、不损坏、不丢失。
4．包装物回收到指定地点统一处理。
会签栏
质量
安全
环保
时间
时间
时间
交底人
被交底人
交底时间
注：交底卡由专业工程师负责编制，与施工计划安排相配套，交底卡中安全、质量要求应分别经项目部质量、安全负责人会签，项目部生产经理（项目总工）对技术交底进行审核，再由项目总工程师负责批准。当地方主管部门对技术交底表格另有规定时，按地方规定执行。
六、应注意的程。
2、开关插座安装高度符合设计要求，相线，零线接线要正确，接地线不得在插座间串接。
七、成品保护
1、安装插座开关严禁碰坏墙面，应保持墙面的整洁。
2、开关插座安装完毕后，不得再次喷浆，以保持面板的整洁；
3、严禁插接超过插座允许的临时负荷。
4、其它工种施工时严禁碰坏开关插座。
单相三孔及三相四孔插座接线：1）单相三孔接线，面对插座的上孔的接线柱应接保护接地线，右极接线柱接相线，左极接线柱应接中性线；2）三相四孔插座：面对插座的上孔的接线柱应接保护接地线，下孔及左右两极接相线；3）接地或接零线在插座处严禁串联连接；
开关接线应符合下列要求：相线必须经过开关控制，板把开关，应接成板把向上为开灯，板把向下为关灯。接线后将开关芯固定在开关盒上，将板把上的白点标记为朝下面安装，开关的板把必须安正，严禁卡在盖板上，盖板与开关芯用机螺丝固定牢固，盖板应紧贴建筑物表面。双联及以上的板把暗开关，每一联即为一只单独的开关，接线时，应将相线接到开关上与动触点连通的接线柱上。暗装的开关应采用专用盒，专用盒的四周不应有空隙，盖板应端正，并应紧贴墙面。
开关插座安装技术交底
开关插座安装技术交底在进行开关插座安装工作之前，需要掌握一些基本的技术交底事项，包括以下几个方面：材料及工具准备•开关插座•接线盒•电线钳•扳手•螺丝刀•电缆管安装过程步骤一：准备工作在进行开关插座的安装工作之前，需要首先对安装现场进行检查，确保安全，以及电线的质量等情况。
检查完成后，即可开始准备安装所需材料和工具。
步骤二：连接电源将电缆管接好，将铜线裸露出大约2 cm，用电线钳将其固定住，然后将其插入接线盒相应的孔中，紧固螺丝。
在连接之前，需要检查电线的线节是否充分，这样可以确保稳定的电源。
步骤三：安装开关或插座将开关或插座固定在合适的位置，用螺丝固定住。
在拆卸安装过程中，不应伤害外壳露出的内部线路，避免影响使用效果。
步骤四：连接电线用电线钳将电线反复弯曲，然后将铜线插入相应的插槽中，铜线应完全插入，插头接口要尽量舒展；电线接头很好应该是白色的线接白线，黑色的线接黑线步骤五：电路测试在进行开关插座放电前，首先要进行电路测试，检查开关插座是否工作正常，这是保证安全和实用的基本保证。
使用的测试工具应为万用表，首先要检查电源的正负极是否连接正确，然后再进行开关或插座的测试。
安全事项在进行开关插座安装工作时应当注意以下几个方面的安全事项：1.在进行安装工作时，应将电源开关关闭，以保证人员和设备的安全。
2.在安装过程中，应避免操作不当，遵循正确的工作流程，以免造成损伤。
3.在进行电线接口连接操作时，应注意正确的线接口的连接方式，避免接错线路。
4.不要将带电的电线暴露在外，以免造成意外触电伤害。
5.在进行电路测试时，必须使用万用表等专业工具。
开关插座的安装流程相对简单，需要遵循正确的操作流程，注意安全事项，才能实现稳定可靠、实用的效果。
开关、插座安装工程技术交底
工程名称交底部位工程编号日期交底内容：开关、插座安装工程本章合用于室内电气照明的开关、插座安装工程。
1.资料要求各型开关：规格型号一定切合设计要求，并有产品合格证。
各型插座：规格型号一定切合设计要求，并有产品合格证。
塑料 ( 台 ) 板，应拥有足够的强度。
塑料 ( 台 ) 板应平坦，无弯翘变形等现象，并有产品合格证。
木制 ( 台 ) 板：其厚度应切合设计要乞降施工规范的规定。
其板面应平坦，无壁裂和弯翘变形现象，油漆层完满无零落。
其余资料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2.主要机具红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。
手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
3.作业条件各样管路、盒子已经敷设完成。
盒子收口平坦。
线路的导线已穿完，并已做完绝缘摇测。
墙面的浆活、油漆及壁纸等内装饰工作均已达成。
4.操作工艺工艺流程：清理→接线→安装清理用錾子轻轻地将盒子内残余的灰块剔掉，同时将其余杂物一并清出盒外，再用湿布将盒内尘埃擦净。
接线(1)一般接线规定A 开关接线： (a) 同一场所的开关切断地点应一致，且操作灵巧，接点接触靠谱；(b) 电器、灯具的相线应经开关控制。
B 插座接线： (a) 单相两孔插座有横装和竖装两种。
横装时，面对插座的上极接相线，下极接零线。
(b) 单相三孔及三相四孔的接地或接零线均应在上方。
(c) 交、直流或不一样电压的插座安装在同一场所时，应有显然差别，且其插头与插座配套，均不可以相互代用。
(2)安装开关、插座准备。
先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。
向环绕在开关，插座对应的接线柱上，而后旋紧压头。
可将线芯直接插入接线孔内，再用顶丝将其压紧。
注意线芯不得外露。
开关、插座安装(1)一般安装规定将导线按顺时针方假如是独芯导线，也工程名称交底部位工程编号日期A 开关安装规定： (a) 拉线开关距地面的高度一般为2— 3m；距门口为 150— 200mm；且拉线的出口应向下； (b) 扳把开关距地面的高度为 1.4m，距门口为150— 200mm； (c) 暗装开关的面板应正直、严实并与墙面平；(d) 开关地点应与灯位相对应，同一室内开关方向应一致；(e) 成排安装的开关高度应一致，高低差不大于2mm，拉线开关相邻间距一般不小于20mm；(f) 多尘湿润场所和户外应采纳防水瓷制拉线开关或加装保护箱；(g) 在易燃、易爆和特别潮湿的场所，开关应分别采纳防爆型、密闭型，或安装在其余地方控制；(h) 民用住所禁止装设床头开关； (i) 明线敷设的开关应安装在许多于15mm厚的木台上。
照明灯具开关插座和风扇安装安全技术交底
照明灯具开关插座和风扇安装安全技术交底为了确保照明灯具、开关插座和风扇的安装质量，保障人员的安全，特进行安全技术交底。
照明灯具安装安装流程1.按照设计方案进行照明灯具的选型。
2.在安装照明灯具时，应选择可靠的电器开关、电源插座等电器设备。
3.安装前应检查电线的大小及颜色是否匹配，电缆线的绝缘表面是否被刮伤、磨损和破损等。
4.灯具周围应保持一个相应的安全距离，以避免灯具热量对周围物品的影响。
5.安装位置应保证照明灯具的光源能够均匀照亮使用场所，同时避免给人眼震感。
6.连接线路时应注意颜色搭配，正确连接导线，避免发生短路、漏电等事件。
安装注意事项1.安装人手部应干态，避免手部潮湿。
2.安装人员应先切断电源开关后进行操作，避免电击和火灾。
3.安装照明灯具时，应注意螺丝是否锁紧，避免灯具脱落而导致的意外伤害。
4.安装过程中注意安全防护，防止照明灯具的玻璃或其他部件掉落，对于高处安装需要使用安全绳索等相关设备。
开关插座安装安装流程1.确定安装位置，避免与电线、燃气管道等重要设施重叠。
2.打上标记，在安装孔位置处进行打孔、铰扣。
3.将底座插到铰扣上，然后拧紧螺丝。
4.连接电线，保证接头安全可靠，颜色对应正确。
5.安装面板并拧紧螺丝。
安装注意事项1.安装人手部应干态，避免手部潮湿。
2.安装人员应先切断电源开关后进行操作，避免电击和火灾。
3.切断电源后，应使用电笔等测试工具检查线路是否带电。
4.螺丝拧紧后需进行松紧度测试，以确保插座与墙面的结合牢固。
5.插座安装后，应进行漏电保护器的测试，以确保安全可靠。
风扇安装安装流程1.按照设计方案进行风扇的选型。
2.根据安装实际需要，采用吊装、安装架、支撑杆等安装方式。
3.经过认真检查后，根据风扇前端和后端的套筒定位装配风扇。
4.连接电源，启动风扇进行试运行，确保安装牢固。
安装注意事项1.安装人手部应干态，避免手部潮湿。
2.安装人员应先切断电源开关后进行操作，避免电击和火灾。
技术交底开关、插座、风扇安装
施工技术交底记录工程名称：昱峰花园11、13栋302013 □号）执行标准：建筑电气工程施工质量验收规范GB50303-2002开关、插座安装施工技术交底1、施工技术要点1）、接线盒检查清理。
用毛刷及螺钉旋具小心清理盒子内残留的水泥、灰块等杂物，使盒内干净。
同时注意检查接线盒安装位置是否合适，螺钉安装孔耳有无缺失，相邻接线盒高差是否超过等。
如出现以上现象应予以及时修整。
2）、接线①.先将盒内导线留出维修长度后剪去余线，用剥线钳剥出适宜长度，以冈収子能完全插入接线孔的长度为宜。
②.对于多联开关需分支连接的应采用安全型压接帽压接分支。
③.应注意区分相线、零线及保护接地，不得混乱。
④.开关，插座，吊扇的相线应经开关关断。
⑤.插座接线。
单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。
插座的接地端子不与零线端子连接。
同一场所的三相插座，接线相序应一致。
3）、安装开关、插座的安装。
安装时，先将开关及插座盒预埋在墙内，将盒内导线与开关、插座的面板连接好后，将面板推入，对正安装孔，用螺钉固定牢固。
固定时应使面板端正，与墙面平齐。
应注意对面板的保护，不要划伤。
在面板安装完毕后再盖上装饰帽。
安装在潮湿场所及室外的开关、插座应为防水型。
安装在易燃装饰材料上的开关、插座与装饰材料间设置隔热阻燃制品。
交底人（签字）接受交底人（签字）1、本表一式两份：交底单位与接受交底单位各一份。
2、本表也可作总包与专业工程分包和劳务作业分包之间进行交底的记录。
施工技术交底记录工程名称：中鸿时尚新天地C、D栋302013交底单位湖南省第五工程公司中鸿时尚新天地项目部交底人职务姓名水电技术负责人王登高接受交底单位水电安装队接受交底人职务姓名水电班长周建湘交底时间2007年月日交底地址工地办公室交底分部（子分部）、分项工程名称建筑电气开关、插座安装执行标准：建筑电气工程施工质量验收规范GB50303-2002开关、插座、风扇安装施工技术交底2、施工技术要点1）、接线盒检查清理。
开关、插座、风扇安装技术交底
双联开关
250V-10A
只
50
3
防水单联开关
250V-10A
只
30
4
防爆开关
250V-10A
只
40
5
壁扇
250V-800W
只
16
6
吊扇
250V-1000W
只
25
7
三孔插座
250V-16A
只
110
8
五孔插座
250V-10A
只
150
9
防溅盒
86型
只
100
2、主要机具
表2 主要机具计划表
序号
名 称
规格/型号
技术交底记录
资料编号
工程名称
施工单位
审核人
分包单位
□施组总设计交底
□单位工程施组交底
□施工方案交底
□专项施工方案交底
施工作业交底
交底部位
室内（开关、插座、风扇安装）
接受交底范围
开关、插座、风扇安装班组
交底摘要：
开关、插座、风扇安装。
交底内容：
一、作业准备
1、材料要求
（1）实行强制认证的产品应有“CCC”标志；防爆产品有防爆标志。
（8）使用人字梯必须坚固，距梯角40～60cm处要设拉绳，防止劈开。使用单梯上端要绑牢，下端应有人扶持。
（9）安装用的梯子应牢固可靠，梯子放置不应过陡，其与地面夹角以60°为宜。
（15）作业人员在施工前应参加相关应急预案培训，全面了解应急预案相关内容，熟悉自身职责、应急程序和现场处置措施。
（16）施工现场遇到突发事故或险情（兆），应第一时间停止施工或采取紧急措施后撤离现场，并立即上报值班人员。
开关、插座、风扇安装安全技术交底
10、所有移动电具，都应在二级漏电保护开关之中，电线无破损，插头插座应完整，严禁不用插头而用电线直接插入插座内。
11、各类电动工具，要管好、用好，经常清洗、注油，严禁机械带”病”运转，各类防护罩应完整无缺。
12、所有扶梯都应有防护脚、防滑绳，使用角度为60-70度为宜，严禁使用缺档、断档扶梯。
安全技术交底记录
工程名称：交底日期：年月日
交底项目
开关、插座、风扇安装
交底人（项目技术负责Fra bibliotek）内容摘要：
1、进入施工现场必须遵守公司的各项安全生产规章制度和纪律。
2、每个工人进入施工现场尚应自觉遵守项目部的安全操作规程。
3、进入现场必须戴好安全帽，扣好帽带；并正确使用个人劳动防护用品。
4、严禁操作人员在酒后进入施工现场作业。
5、未受过安全技术教育的人不得直接参加安装工作；对本工程安全操作规程不熟悉的人不能进场作业；每一分项工程开始施工前，组长必须先对组员进行安全技术交底。
6、电气设备所用保险丝的额定电流应与其负荷容量相适应。禁止用其它金属代替保险丝。
7、注意安全用电，电线不准乱拖乱拉，电源线均应架空扎牢。
8、不懂电器和机械的人员，严禁使用机电设备。6、在拉设临时电源时，电线均应架空，过道处须穿管保护，不得乱拖乱拉，电线被车辗物压。
接受交底人签章：
注：①安全技术交底应按不同施工段、不同楼层和不同检验批分别作交底。②所有组员均要签字。
线路开关插座安全技术交底模板
一、交底目的为确保线路开关插座施工过程中的安全，降低安全事故发生的风险，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。
二、交底对象所有参与线路开关插座施工的施工人员、管理人员及监督人员。
三、交底时间[具体日期]四、交底内容1. 施工前的安全准备（1）施工人员必须经过专业培训，了解线路开关插座的基本原理和操作规程。
（2）施工前应熟悉施工现场环境，确保施工区域安全、整洁。
（3）施工人员应穿戴符合安全要求的个人防护用品，如安全帽、工作服、绝缘手套、绝缘鞋等。
2. 施工过程中的安全注意事项（1）施工前应检查施工工具、设备是否完好，确保安全可靠。
（2）施工过程中，不得随意移动或拆除安全防护设施。
（3）施工人员应严格遵守操作规程，不得违规操作。
（4）施工过程中，如发现安全隐患，应立即停止施工，并向现场负责人报告。
3. 线路开关插座的安装要求（1）安装前，应检查线路开关插座是否符合设计要求，并检查线路是否畅通。
（2）安装时，应保持线路开关插座安装牢固，确保无松动。
（3）线路开关插座安装位置应符合设计要求，不得随意更改。
（4）线路开关插座安装后，应进行测试，确保其功能正常。
4. 施工过程中的电气安全（1）施工过程中，严禁使用非绝缘工具或损坏的绝缘工具。
（2）施工人员应保持身体干燥，不得在潮湿环境中操作。
（3）施工过程中，如需断电操作，应先关闭总电源，并设置明显的断电标志。
（4）施工人员应熟悉电气设备的操作规程，确保操作安全。
5. 火灾预防及应急处理（1）施工过程中，严禁吸烟，不得在施工现场使用明火。
（2）施工人员应熟悉灭火器材的使用方法，确保在发生火灾时能及时灭火。
（3）施工现场应设置明显的消防通道，确保火灾发生时能迅速疏散。
五、交底人[具体姓名]六、接受交底人[具体姓名]七、签字确认交底人：__________接受交底人：__________八、备注1. 本交底内容为线路开关插座安全技术交底模板，具体施工过程中应根据实际情况进行调整。
开关、插座风扇安装安全技术交底
安全技术交底
损坏的盒子已换掉。
用錾子轻轻地将盒内残存的灰块剔掉，同时将其他杂物一并清出盒外，再用湿布将盒内灰尘擦净。
如导线上有污物也应一起清理干净。
（2）接线
1）开关接线规定：电器、灯具的相线应经开关控制。
开关接线时，应将盒内导线理顺，依次接线后，将盒内导线盘成圆圈，放置于开关盒内。
2）插座按线规定：
○1单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接零线；竖装时，面对插座的上极接相线，下极接零线。
单相三孔及三相四孔的接地或接零线均应在上方。
单相三孔及三相四孔的接线图
○2交、直流或不同电压的插座安装在同一场所时，应有明显的区别，且其插头与插座配套，均不能互相代用。
（3）开关、插座安装
1）暗装
○1按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入盒内，对正盒眼，用机螺丝固定牢固。
固定时要使面板端正，井与墙面平齐。
○2面板安装孔上有装饰帽的应一并装好。
2）明装
○1先将从盒内甩出的导线由塑料台的出线孔中穿出，再将塑料台紧贴于墙面用螺丝固定在盒子或木砖上，如果是明配线，木台上的隐线槽应先顺对导线方向，再用螺丝固定牢固。
○2塑料台固定后，将甩出的相线、地（零）线按各自的位置从开关、插座的线孔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
a、同一建筑的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠。
b、相线经开关控制；民用住宅无软线引至床边。
2.一般项目：
（1）暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁，无碎裂。
（2）地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。
施工单位技术交底人签字：
施工班组接受人签字：
共3页第1页
施工技术交底记录湘质监统编施2002-11
工程名称：品格小区1#楼施工单位：中建五局编号：安电-08
项目技术负责人：胡斐然
项目专业施工员：侯智
项目专业质量检查员：马志教
专业班组长：谢烛红
交底时间：2011年4月18日
交底地址：项目办公室
交底内容
工程名称：品格小区1#楼施工单位：中建五局编号：安电-08
项目技术负责人：胡斐然
项目专业施工员：侯智
项目专业质量检查员：马志教
专业班组长：谢烛红
交底时间：2011年4月18日
交底地址：项目办公室
交底内容
（6）相同型号并列安装及同一室内的开关安装高度一致，且控制有序不错位，并列安装的拉线开关相邻间距不小于20mm。
六、成品保护
（1）作业时注意墙面的保护，不得污损。
（2）局部墙面如需修整应防止污染开关面板。
（3）安装完毕后如有条件的房间应及时上锁，以防止丢失。
七、安全环境保护
（1）登高作业时应注意安全，应正确佩带个人防护用品。
（2）人字梯应有防滑链。
（3）严禁两人在同一梯子上作业。
（4）施工场地应做到工完料清。
五、质量标准
1.主控项目：
（1）不同电压等级的插座安装在同一场合时，应有明显的区别、且必须选择不同结构、不同规格和不能互换的插座。
（2）插座线接线应符合以下要求：
a、单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右空与相线连接，左孔与零线连接。
b、单相三孔、三相四孔及三相五孔的接地接在上孔。插座的接地端子不应与零线端子连接。同一场所的三相插座，接线的相序一致。
施工单位技术交底人签字：
施工班组接受人签字：
共3页第3页
（3）插座安装高度符合设计要求，同一室内插座安装高度一致。
（4）开关安装位置便于操作，开关边缘距门框边缘的距离0.15-0.20米，高度按设计要求施工。
（5）暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁，无碎裂。
施工单位技术交底人签字：
施工班组接受人签字：
共3页第2页
施工技术交底记录湘质监统编施2002-11
施工技术交底记录湘质监统编施2002-11
工程名称：品格小区1#楼施工单位：中建五局编号：安电-08
项目技术负责人：胡然
项目专业施工员：侯智
项目专业质量检查员：马志教
专业班组长：谢烛红
交底时间：2011年4月18日
交底地址：项目办公室
交底内容
1、交底分部（子分部）、分项工程名称：开关、插座、风扇安装
3、各种管路、盒子已经敷设完毕，施工质量合格。
4、线路导线已穿线完毕，并已做好绝缘摇测。
四、操作工艺
1、工艺流程：接线盒检查清理→接线→安装→通电试验
2、接线盒检查清理：用錾子轻轻将盒子内残留的水泥等杂物剔除，并用小油漆刷将接线盒内杂物清理干净。
3、通电试验：开关、插座、吊扇安装完毕后，且各条支路的绝缘摇测合格后，方可允许通电试运行。
2、交底执行标准名称及编号：建筑电气工程施工工艺标准（ZJQ00—SG—006—2003）
3、交底内容摘要：
一、材料准备
各型开关、插座、风扇、螺栓等
二、主要机具
(1)手锤、錾子、剥线钳、卷尺、水平尺等
(2)电钻、人字梯、绝缘摇表等
三、作业条件
1、施工图纸及技术资料齐全。
2、土建墙面装饰施工全部结束，门窗齐全。
