工程测井法1井径测井—套管变形检测井径测井是修井施工中常用的套管技术状况检测方法之一,其检测速度快,尤其在深井检测中,可以比机械法减少16~24h,检测结论也较准确。

1.1检测原理测井仪器串组装完后与电缆连接下入井底,通过电信号使测井仪各对称方向角脚释放出来,在弹簧作用下紧贴套管内壁上。

电缆提拉仪器向上缓慢移动,当套管内径有变化或遇有接箍时,角脚收拢或扩张,这一收拢或扩张,将在仪器内产生电脉冲信号,通过电缆传至地面接收仪器内并自动记录下来,绘制成套管径向变化曲线。

由于仪器的磁性定位器的作用,某一点的深度同时也被记录下来。

测井后,将记录的曲线加以测量、分析、计算,即可得到套管某一深度位置截面上多点坐标,对这一图形测量,即可得到套管的径向尺寸变化。

1.2测井解释某井用八臂井径仪测井,套管尺寸为φ139.7mm(51/2in),井史记录油层部位内径φ124mm。

测得920m处4条8点互成45°的坐标点分别为A—A’120,B—B’128,C—C’124,D—D’124,见图1所示。

图1八臂井径仪测井解释示意图图1中,将8点连线,直观反映为一椭圆。

A—A’轴线段直径为120mm,B—B’轴线段为128mm,明显的A<B,为微变形状况。

八臂井径仪测井得到4条互成45°线的8个坐标点,四十臂井径则可测到20条互成18°的20个坐标点,更容易在某一截面上得到更加准确的图形。

如果不用作图法,可以用直尺直接在记录纸上测得相对应的直径尺寸,同样也可以分析判断出套管的径向变化。

井径测井一般在压井状态下进行。

可供选择的测井仪有八臂井径仪、三十六臂井径仪、四十臂井径仪、x-y井径仪、十臂过油管井径仪、磁测井仪、蛇螺方位井径仪等。

目前较常用的,配合印模检测的效果较理想的测井仪仍是八臂、四十臂过油管井径仪。

2井温与连续流量测井—套管漏失检测油水井在长期的生产过程中由于各种因素的影响套管会逐渐损坏,常见的套管损坏有套管穿孔、破裂等,造成油、气、水外溢外漏,严重的可使井眼坪塌、污染环境、影响产能。

测井方法与原理

测井方法与原理

测井方法与原理测井是一种在石油勘探和开发中广泛应用的技术手段,其主要目的是通过测量地下岩石的物理性质,以评估地下地层中的油气储层并确定井孔的产能。

本文将介绍几种常用的测井方法及其原理。

一、电测井方法电测井是通过测量井眼周围地层的电阻率来评估石油储层的方法。

它的原理是通过向井眼中注入电流,然后测量所产生的电位差,从而计算出地层的电阻率。

电测井方法有许多具体的技术实现,如侧向电测井、正向电测井和声波电阻率测井等。

这些方法在实际应用中能够提供丰富的地下岩石信息,帮助确定储层的类型和含油气性质。

二、声波测井方法声波测井是通过测量地下岩石对声波的传播速度和衰减程度来评估石油储层的方法。

它的原理是利用井壁的物理特性和波的传播规律,通过发送声波信号并接收回波信号,从而推断出地层中的可用信息。

声波测井方法常用的技术包括声波传输率测井、声波振幅测井和声波时差测井等。

这些方法能够提供有关地下岩石的密度、孔隙度和饱和度等关键参数,对于油气勘探与开发具有重要意义。

三、核子测井方法核子测井是通过测量地下岩石散射或吸收射线的能量来评估石油储层的方法。

它的原理是使用放射性同位素或射线源,通过测量射线经过地层后的射线强度变化,从而反推出地层的性质和组成。

核子测井方法包括伽马射线测井、中子测井和密度测井等。

这些方法可以提供地下岩石的密度、孔隙度、含水饱和度以及岩石组成的定量信息,对于评估储层的含油气性能十分重要。

四、导电测井方法导电测井是通过测量地下岩石对电磁波的响应来评估石油储层的方法。

它的原理是利用电磁波在地下岩石中传播时的电磁感应效应,通过测量反射波的幅度和相位变化,推导出地层的导电性能。

导电测井方法包括感应测井和电阻率测井等。

这些方法可以提供有关地下岩石的电导率、水饱和度、渗透率和孔隙度等信息,对于确定储层的含油气性质具有重要的意义。

总结:测井方法是石油勘探与开发中不可或缺的技术手段,通过测量地下岩石的物理性质,能够评估地层的含油气性能、类型和产能等关键参数。

测井资料综合解释经典

测井资料综合解释经典

测井资料综合解释经典测井是油气勘探开发过程中极为重要的一项技术手段,通过对地下岩层进行电磁、声波、核子等各种物理方法的测量,获取有关地层、含油气性质等基本参数的数据。

测井数据对于判断油气藏的性质、水文地质条件、岩性变化等都具有重要的参考价值。

本文将综合解释几种经典的测井资料,包括测井曲线、测井解释方法等。

一、测井曲线1. 自然伽马测井曲线(GR)自然伽马测井曲线测量的是地层的自然伽马辐射强度,是一种常用的测井曲线之一。

自然伽马辐射是由岩石中的放射性元素,如钍、钾和铀等的衰变所产生的。

GR曲线的峰值反映了岩石的放射性物质含量,通过与岩层进行对比分析,可以判断岩层的类型和含油气性质。

2. 电阻率测井曲线(ILD、Rt)电阻率是指物质对电流的阻碍程度,电阻率测井曲线测量了地层的电阻率值。

岩石的电阻率与其孔隙度、含水饱和度以及岩石的含油气性质密切相关。

ILD曲线是测量液体饱和度等含油气性质的重要参数,而Rt曲线通常用于描述岩石的电阻性质。

3. 声波测井曲线(DT、ΔT)声波测井曲线主要是通过测量岩石对声波的传播速度来获取有关地层岩性和孔隙度等参数。

DT曲线即声波传播时间曲线,反映了声波在地层中传播所需的时间,ΔT曲线是声波时差曲线,它可用于计算地层中流体的饱和度。

二、测井解释方法1. 直接解释法直接解释法是根据测井曲线的特征进行判断、推断,结合地层信息和岩性特征,直接得出结论。

例如,根据GR曲线的峰值及其分布情况,可以判断油气层的存在与否,以及油气层的厚度和含油饱和度等。

2. 相关系数法相关系数法是通过建立地层参数之间的统计关系来进行解释。

通过计算测井曲线之间的相关系数,可以得出地层岩性、岩相、孔隙度、饱和度等参数的推断。

例如,通过计算GR曲线与含油饱和度的相关系数,可以判断油气层的含油饱和度等。

3. 分层解释法分层解释法是根据地层的特点和垂向变化进行测井解释。

通过分析测井曲线的规律性变化和层段特点,将地层划分为若干层段,再对每个层段进行解释。

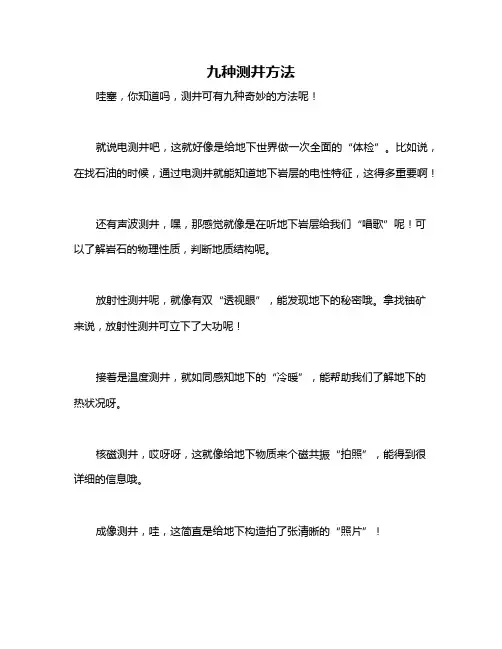

九种测井方法

九种测井方法

九种测井方法
哇塞,你知道吗,测井可有九种奇妙的方法呢!
就说电测井吧,这就好像是给地下世界做一次全面的“体检”。

比如说,在找石油的时候,通过电测井就能知道地下岩层的电性特征,这得多重要啊!
还有声波测井,嘿,那感觉就像是在听地下岩层给我们“唱歌”呢!可以了解岩石的物理性质,判断地质结构呢。

放射性测井呢,就像有双“透视眼”,能发现地下的秘密哦。

拿找铀矿来说,放射性测井可立下了大功呢!
接着是温度测井,就如同感知地下的“冷暖”,能帮助我们了解地下的热状况呀。

核磁测井,哎呀呀,这就像给地下物质来个磁共振“拍照”,能得到很详细的信息哦。

成像测井,哇,这简直是给地下构造拍了张清晰的“照片”!
流量测井,那就是在监测地下流体的“动向”呀。

套管测井,是对套管进行“检查”,确保一切安全呢。

地层测试测井,如同和地下进行一次“亲密互动”,了解地层的压力等信息。

这九种测井方法,各有各的奇妙之处,它们就像是我们探索地下世界的强大武器,是不是很厉害?所以说啊,测井方法真的太重要啦,没有它们,我们怎么能更好地了解地下的神秘世界呢!。

各种测井方法

各种测井方法

一、测井方法的综合概述测井项目 符号 标准单位 纵向分辨率 测量方式 岩石物理响应机理 地质应用领域 影响因素井径测井 CAL in 、cm 井眼直径 划分岩性,划分剖面 岩性,钻头直径自然电位测井 SPmV 6-10ft 地层中自然电流的流动 测两电极及地面参考电极间的电位 划分渗透层,估算泥质含量,地层对比,确定地层水电阻率,确定油水层及油水界面,确定水淹层地层水矿化度地层压力自然伽马测井 GRAPI 8-12in 总计数率 地层天然GR 放射性强度 划分岩性,进行地层对比,估算泥质含量 层厚,井参数,放射性涨落误差,测速 自然伽马能谱测井 NGSPpm,% 8-12in 谱测量率U 、Th 、K 利用、238U 、40K 特征能量 划分岩性,研究流体运移,研究沉积环境,区分粘土矿物 泥浆密度,井径,泥浆性能,地层密度,重晶石 补偿声波测井 BHC Us/ft 声波传播时间 声波时差消除井径影响,确定岩性和孔隙度井眼环境,侵入带声速测井 AC us/ft 声波传播时间不同介质声波时差的差异 判断岩性,计算孔隙度,气层识别 气层,裂缝,疏松地层及井眼扩径严重的地层声波全波列测井AWLUs/ft纵波首波传播时间,声波全型波列声波时差 划分岩性、气层,估算孔隙度,判断裂缝 岩性,孔隙度,流体性质 补偿中子测井 CNL % 24in含氢指数 快中子slowing-down 性质对地层含氢指数的影响确定地层孔隙度、判断岩性、识别气层井眼,泥浆矿化度、地层水矿化度、骨架岩性等 中子寿命测井 TDT us 中子俘获截面,衰减时间 热中子寿命 判断地层含油气性,计算Sw 和Sh 井眼,测井液侵入,储层厚度,背景值 次生伽马能谱测井 GST脉冲13-25cm次生伽马能谱 快中子 计算孔隙度和Sw ,判断岩性,井眼判断地层水淹情况双侧向 LLS,LLD Ohm-m 电阻率R 电阻率的变化电阻率,判断储层流体性质 钻井液的差异,岩层电阻率,岩层厚度 微球形聚焦测井MSFLΩ*m5cm淡水泥浆或盐水泥浆、贴井壁测量冲洗带电阻率 计算侵入带电阻率超声电视测井 BHTV dB 超声波反射 波阻抗 套管井射孔、裂缝及产状梯度电极系测井 Ω*m 一倍电极距 淡水泥浆 电阻率变化确定视电阻率,求取岩层真电阻率,划分岩性等 电极系,井径,围岩,电极距电位电极系测井 Ω*m 两倍电极距 淡水泥浆 电阻率变化 确定渗透率,区分油水层 泥浆侵入,围岩,电极距,地层或井眼倾斜微侧向测井 MLL Ω*m 50-90mm 贴井壁测量 浅电阻率 求取冲洗带电阻率 泥饼、井径、泥浆滤液 邻近侧向测井 PL Ω*m10-25cm 井内居中测量 浅电阻率 求取冲洗带电阻率 侵入带直径、泥饼厚度、原状地层地层密度测井DEN3/cm g18in 地层体积密度 伽马射线coopton 散射对地层体积密度的影响判断岩性、计算孔隙度、气层识别 井眼,气,泥质岩性-密度测井 LDTg/cm3与源距有关 康普顿效应-地层密度、光电效应-岩性地层体积密度,光电吸收截面 确定岩性、计算孔隙度、确定泥质含量、划分裂缝带和气层 井眼的影响、泥饼自然放射性井壁中子孔隙度测井 SNP V/V 7in 地层含氢指数 快中子与地层反映 岩性判断,计算孔隙度,识别气层 井径,泥饼,矿化度等 补偿中子孔隙度测井 CNL%10in 地层含氢指数 快中子与地层作用 同上 同上 中子伽马测井 NG Min-145-65cm俘获伽马快中子射线强度划分岩性,水层,油水过渡带,计算孔隙度, 岩性,地层含水饱和度,孔隙度核磁共振测井CMR、横向驰豫时间3in CPMG 脉冲序列法测与孔隙度成正比地层孔隙度、渗透率、束缚水饱和流体含量;流体特性;孔径MRIR T2量T2、反转恢复法测量T1度;识别稠油层、复杂岩性地层;低阻储层和孔隙度地层倾角测井HDT 度1/2in 裸眼井居中测量地层倾角和倾斜方位角裂缝识别,地质构造和沉积构造解释,地应力分析冲洗带,井眼阵列感应成像测井AIT Ω*m20in 淡水泥浆、井内居中不同深度电阻率不同确定地层电阻率及侵入带电阻率方位电阻率成像测井ARI Ω*m 60in 井壁视电阻率及图像地层导电性划分薄互层,识别裂缝井壁形状,仪器。

测井方法

测井方法

测井方法1.1 双侧向测井用于导电性泥浆(盐水基泥浆)的钻孔中确定地层电阻率。

这个测量系统由两个不同探测深度的侧向测井系统所组成,它向地层发出水平聚焦的电流。

测量时,两条曲线使用同一个电极系。

测量深侧向时使用较长的屏蔽电极,测量浅侧向时只使用深测向屏蔽电极的一部分作为屏蔽电极,而另一部分作为回路电极。

如果岩石的电阻率非常高(104-105Ω-m),则测量电流不能有效地聚焦,因此不能够确定岩石的真实电阻率。

在结晶岩地区,双侧向测井可用于划分钻孔周围的岩性、裂隙带和估计裂隙孔隙度。

1.2 视电阻率测井电阻率法测井通常测得的是视电阻率ρs,故过去常称它为视电阻率测井。

由于电阻率法测井的电极系种类越来越多,所以把使用普通电极系的电阻率测井专称为视电阻率测井。

工作时,电极系的A、B电极供电,M、N电极测量电位差,最后根据计算结果绘出与岩层电阻率有关的曲线ρs。

计算公式为ρs =K*ΔU MN/I。

式中K为电极系系数,由电极系排列方式和距离决定。

视电阻率测井主要用来划分钻孔的岩性剖面和进行剖面对比。

有时可用于探测井中金属落物的深度或摸“鱼顶”(探测落井钻具的顶部深度),指导钻具打捞。

1.3 微电阻率测井是电阻法测井的一种,它的特点是电极距只有几厘米。

它包括微电位电极系和微梯级电极系。

为避免钻井液影响,用弹簧片将镶在绝缘板上的电极紧贴井壁。

微梯度电极系比微电位电极系的探测深度小。

在渗透性地层上,微梯度电极系受泥饼的影响较大。

因泥饼的电阻率较低,测得的微电位曲线幅度高于微梯度曲线幅度,称为“正幅度差”。

在非渗透性地层上幅度差不明显。

根据微电阻率测井曲线的“正幅度差”,可以划分出渗透性岩层。

同时,微电阻率测井划分薄岩层的效果很好。

微球形聚焦测井是微电阻率测井的一种,它对贴井壁极板电极系统的特殊设计可获得特殊的电场,从而克服泥饼的影响,获得紧靠井壁的泥浆滤液冲洗带的电阻率。

通常与双侧向测井同时记录。

在石油测井中,渗透性地层被钻井液滤液饱和的井壁冲洗带的电阻率是计算可动油气的重要参数。

石油工程测井基本名词解释

石油工程测井基本名词解释

一、名词概念1. Well logging测井:油气田地球物理测井,简称测井well logging ,是应用物理方法研究油气田钻井地质剖面和井的技术状况,寻找油气层并监测油气层开发的一门应用技术。

2. Electrical logs电法测井:是指以研究岩石及其孔隙流体的导电性、电化学性质及介电性为基础的一大类测井方法,包括以测量岩层电化学特性、导电特性和介电特性为基础的三小类测井方法。

3. Acoustic logs声波测井:是通过研究声波在井下岩层和介质中的传播特性,来了解岩层的地质特性和井的技术状况的一类测井方法。

4. Nuclear logs核测井:是根据岩石及其孔隙流体的核物理性质,研究钻井地质剖面,勘探石油、天然气、煤以及铀等有用矿藏的地球物理方法,是地球物理测井的重要组成部分。

5. Production logs生产测井PL:泛指油气田投产后,在生产井或注入井中进行的一系列井下地球物理观测。

它是监测油气田开发动态的主要技术手段,是油气田储集层评价、开发方案编制和调整、井下技术状况检测、作业措施实施和效果评价的重要手段。

根据测量对象和应用范围,生产测井大致可分为生产动态、产层评价和工程技术三类。

6. Apparent resisitivity视电阻率:把电极系放在井中某一位置,能测得该点的一个电阻率值,该值受井眼、围岩、泥浆侵入等环境影响,不等于地层的真实电阻率,称为视电阻率。

当电极系沿井身连续移动时,则可测得视电阻率随井身变化的曲线。

这R,纵坐标为深度H的曲线叫视电阻率曲线。

种横坐标为视电阻率a7. Reservoir储集层:在石油工业中,储集层是指具有一定孔隙性和渗透性的岩层。

例如油气水层。

8. increased resistance invasion高侵:当地层孔隙中原来含有的流体电阻率较低时,电阻率较高的钻井液滤液侵入后,侵入带岩石电阻率升高,这种钻井液滤液侵入称为钻井液高侵,R XO<Rt多出现在水层。

测井技术方法及资料解释教程

测井技术方法及资料解释教程

测井技术方法及资料解释教程测井技术是油气勘探开发中的一项重要技术手段,通过对井眼内岩石和流体进行测量和分析,获取有关地层地质、岩石物性和油气含量等信息,为油气勘探开发决策提供依据。

下面将介绍几种常用的测井方法及其资料解释。

1.电测井方法:电测井是利用地层的电性差异来识别岩石类型和含水层的方法。

其主要测量参数是电阻率,通过测量地层的电阻率来分析岩石的类型、含水层的位置、水和石油的分布等。

常见的电测井方法有自然电位测井、正、侧钳电测井和感应电测井等。

资料解释:电测井资料解释主要依据地层的电阻率变化来进行,一般采用岩石属性分析和地层划分等方法。

通过对测井曲线的分析,可以判断地层的性质,如富含油层、含水层、页岩层等。

此外,还可以通过相互关系法,对不同测井曲线的叠加、叠减等进行分析,提取出更多的地质信息。

2.电测井方法:声波测井是利用地层中声波传播的特性来分析岩石孔隙度、孔隙结构、饱和度等信息的方法。

常见的声波测井方法有速度测井、声波全波形测井和应变测井等。

资料解释:声波测井的资料解释主要包括速度分析和全波形分析两种方法。

速度分析通过测井仪器记录的声波传播速度曲线来分析地层的孔隙度、孔隙结构和饱和度等信息。

全波形分析则是对传感器接收到的完整波形进行处理,可以得到更多的地质信息,如孔隙类型、地层裂缝等。

3.放射性测井方法:放射性测井是利用地层中放射性元素的衰变特性来分析地层的岩石成分、岩相以及流体分布的方法。

常见的放射性测井方法有伽马测井和中子测井等。

资料解释:放射性测井资料解释主要包括伽马测井曲线和中子测井曲线。

伽马测井曲线通过地层中放射性元素的衰变辐射强度来分析地层的矿物成分、岩相、孔隙度和饱和度等信息。

中子测井曲线通过测量地层中非稳定放射性元素与地层原子核的相互作用来分析地层的孔隙度、含水饱和度等信息。

以上是几种常见的测井方法及其资料解释教程,这些方法的应用能够提供丰富的地质信息,为油气勘探开发提供重要的依据和指导。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

石油课堂30种测井方式,你知道几种?测井的概念测井,也叫地球物理测井或矿场地球物理,简称测井,是利用岩层的电化学特性、导电特性、声学特性、放射性等地球物理特性,测量地球物理参数的方法,属于应用地球物理方法(包括重、磁、电、震、核)之一。

简而言之,测井就是测量地层岩石的物理参数。

测井的原理任何物质组成的基本单位是分子或原子,原子又包括原子核和电子。

岩石可以导电的。

我们可以通过向地层发射电流来测量电阻率,通过向地层发射高能粒子轰击地层的原子来测量中子孔隙度和密度。

地层含有放射性物质,具有放射性(伽马);地层作为一种介质,声波可以在其中传播,测量声波在地层里传播速度的快慢(声波时差)。

地层里的地层水里面含有离子,它们会和井眼中泥浆中的离子发生移动,形成电流,我们可以测量到电位的高低(自然电位)。

测井技术的分类钻井时,在钻到设计井深深度后都必须进行测井,以获得各种地质及工程技术资料,作为完井和地质开发的原始资料。

这种测井习惯上称为裸眼测井。

裸眼井测井:在刚钻完未下套管的井中测井。

以物理学基本原理为基础,将裸眼井测井方法分为四大类:套管井测井:在下套管以后的井中测井。

电缆测井:用电缆下放和提升测井仪器。

非电缆测井:与钻井同时进行(泥浆、钻井、录井、随钻测井LWD)。

部分方法测井数据案例应用领域1. 岩土工程•基础工程•斜坡稳定性研究•断裂检测和分析•地震工程•QA检查桩和隔墙•土壤/岩石的现场测试•空隙和旧矿井工作的位置•矿井安全2. 采矿与矿产•煤炭和矿产勘探•矿体位置•矿物鉴定•断裂检测和分析•与矿山相关的岩土工程研究•钻孔方向测量•与矿山有关的水文地质和污染研究3. 可再生能源•海上风力发电场•地热能•水利大坝4. 水文与环境•定位地下水位或水体位置•表征含水层和透水层•建立潜在的水产量和评估新的水井•以检查套管后面的水泥胶结完整性•进行测量钻孔深度•尺寸和垂直度•为监测研究提供永久记录工程测井方法及探头1. HRAT-高分辨率声学井下电视高分辨率声学井下电视测井仪(HRAT)提供钻孔壁的连续高分辨率定向超声图像。

应用固定的声波发生器和旋转声波发射镜,并以聚焦的超声波束对井壁进行扫描。

从井壁发射回来的声波信号振幅和走时作为独立的图像记录被同时记录下来。

裂隙等特征会降低反射幅度并在测井记录结果中显示为暗色的正弦轨迹。

走时测井记录相当于高精度的360臂井径测井仪,可显示开放裂隙和“破裂”的直径变化。

所记录的方向信息可用以实时定向图像。

2. Hi-OPTV-高分辨率光学井下电视高分辨率光学井下电视测井仪(Hi-OPTV)使用传统光源提供连续的非常高分辨率的钻孔壁像。

基于双曲线镜反射原理的独特光学系统保证探头同时测量360度。

实时处理测量数据以磁北极定向展开完整井壁图像。

探头分辨率优于高分辨率声学井下电视(HRAT),并生成真实色彩的图像。

3. GR-自然伽马GR是测量地层里面的放射性含量,岩石里粘土含放射性物质最多。

通常,泥岩GR高,砂岩GR低。

4. CGR-自然伽马能谱自然伽马能谱测井是按不同能量范围记录自然伽马射线的一种测井方法。

因为地层放出的伽马射线大多数是由三种放射性同位素——钾、钍、铀衰变产生的,所以自然伽马能谱测井可以给出地层中钾、钍、铀的含量。

这些数据对于准确地确定储集层泥质含量、分析沉积环境和生油条件,以及划分岩性都是很有用的。

5. CAL-三臂井径井径就是测量井眼尺寸的大小。

比如用八寸半的钻头钻的井眼,测量的井径或为八寸半,或大于八寸半(称扩径),或小于八寸半(称缩径)。

测量的井径是对所钻井眼尺寸大小的直观认识。

6. 钻孔几何测井钻孔几何测井仪由四臂测斜仪和垂直性测井模块结合组成。

该测井仪可以替代三臂井径仪(710mm测量范围),其优势在于可提供精确的井眼横截面偏离圆形信息,并且完井研究和地层应力分析需要方向信息。

上部剖面可以记录为标准垂直度。

7. 四臂测斜仪由微电阻率测试部分和可拆卸的且可进行独立进行垂直性测井模块组成,微电阻率数据是四个高分辨率的与井壁接触的纽扣电极采集的,这些纽扣电极安装有马达驱动的X-Y井径仪支撑臂上。

通过不同深度的的电极,可以探测到任何与钻孔轴心不垂直的平坦地层特征。

对四个微电阻率数据与垂直性模块数据组合分析,计算相对于钻孔轴心的地层倾角和倾斜方位。

8. AC-补偿声波/CBL声波即是声波时差,单位为μs/ft,声波时差小,也就是声波在地层传播的时间少,说明地层比较致密和坚硬。

反之地层比较疏松。

9. TRGS-全波形三阵列声波从单个发射器和三个接收器获取传输时间和全波形数据,是一种高度紧凑的细孔细孔测井仪,专为岩土工程和采矿应用而设计。

10. DEN-地层密度、密度屏蔽测井, 铁矿石密度探头用放射源向地层发射高能粒子轰击地层的原子来测量密度,密度值是岩石单位体积的密度,包括固体和流体。

11. CNL-双中子用放射源向地层发射高能粒子轰击地层的原子来测量中子,我们也叫中子孔隙度,也叫总孔隙度,测量的是流体体积占整个岩石的百分比。

12. 中子|中子SP/SPR中子探头在大多数钻孔条件下提供定性孔隙度测井,适用于金属套管、塑料套管和钻杆钻孔条件。

双中子探头可在裸眼泥浆井中提供经过井眼校恒的补偿中子孔隙度测量。

它是定量研究地层孔隙度流体的首选探头。

13. 电测井电测井探头(ELOG)是一种经典的水井组合探头,提供浅,中,深地层电阻率测量与自电位(SP)。

探头上的电极源一个低频双向电流通过地层返回到绝缘马龙头上方的电缆铠装,该电流流动引起的电位在探头上的各种传感电极上,地面电压值作为参考是进行进行测量。

这些测量值在探头内被转换为可以表征地层电阻率并传输到地面。

14. 聚焦电测井(屏蔽测井)电阻率分为微侧向和双侧向(包括浅侧向和深侧向),它们的区别就在于探测深度不一样,深侧向探测深度最大,浅侧向次之,微侧向最小。

由于泥浆对地层的侵入不同,井眼为圆心在不同的半径范围内,地层有完全被泥浆侵入、部分被泥浆侵入、未被泥浆侵入,这分别对应微侧向、浅侧向、深侧向探测的地层。

15. 双聚焦感应测井/超细感应测井双聚焦感应探头同时提供两个电导率测井,分别对应于“中”和“深”度地层电阻率探测。

在多孔介质、渗透性强的地层中,钻井液渗入形成一个具有不同电性的“侵入区”。

这两种深度两种深度探测可获得不同深度的地层电性特征。

1“聚焦感应探头仅提供单一介质穿透电导率测井曲线。

适用于细孔干燥或塑料套管的钻孔的电导率/电阻率测量,主要用于矿物勘探。

16. 垂直性探头垂直性测井仪提供井斜和方向角的精确、连续测量这些数据即可作为测井跟踪记录文件直接输出也可进一步处理成表格和图形输出,包括钻井位置,钻井偏移和真正的垂直深度。

17. 陀螺垂直性和磁力三分量测井陀螺仪垂直性探头在井眼周围的金属套管或磁性材料不能使用标准垂直行探头的情况下获取钻孔倾角/方位测井数据。

陀螺磁力三分量探头是用来集磁场的三分量参数和钻井的井斜和方位角,同时该探头还可用于定位磁性矿体。

18. 温度电导率探头传感器安置在探头底部绝缘盒子中。

在测井期间,井中流体自由通过子侧面底部以及探头上面的气口,流过传感器。

该探头的测井应是下井时从上向下记录,以降低流体扰动的干扰。

19. 小源密度探头小源密度测井探头提供高质量的标定和井中补偿密度测井,该探头在合理的测速下使用极低强度的60Co伽马放射源,此放射源在很多地区都不需要放射性使用许可证。

20. 密度伽马探头当井径受限时,密度/伽马探头(也三探测)以便捷、低成本等优势替代标准的地层密度探头。

且该探头的定性密度测量被客户认可的。

在不稳定钻孔条件下,通过一个钻孔套管使用无保护核子探头来测井成为一种常见的应用。

在这种情况下探头是不聚焦,可测量钻孔周围材料的平均密度。

21. 水质量探头探头可含有七个特制的传感器以对流体特性进行测量。

最新的牢固型薄膜传感忮术和低漂移的电子器件可以免去复杂的现场标定工作。

将测量值校正为标准的温度和压力值。

22. 水气采样器水采样器:水采样器由配置马达驱动阀门的腔室组成,安装在探头顶部和底部。

当探头放入井中时,阀门保持打开,井液自由流入腔室。

在所需的测试深度,通过地面控制系统启动马达关闭阀门以密封腔室,保证采样取回。

气采样器:RG气采样器设计用于取回包含或含有气体的良好流体的未污染样品,同时保持原始井压。

探头包含一个带有可移动活塞和电机驱动阀的密封样品室。

在测井之前,手动取出活塞并锁定就位,在样品室内留下部分真空。

在取样过程,阀门在地面控制下打开,井液进入腔室。

然后关闭阀门,将样品封闭在环境压力下。

在地面处,流体可以在仍然处于压力下的同时转移到合适的容器中进行分析。

23. 叶轮流量计探头配有安装在双蓝宝石轴承上的轻质螺旋形叶轮。

叶轮内部包含磁铁,用于驱动探头内的霍尔效应开关,以检测叶轮是否旋转。

单独的测井通道记录旋转时间,根据快和慢的时间轴以改善高低流量下的分辨率。

在探测器中区分了上测和下侧旋转。

24. 热脉冲流量计探头包含一个水平线栅加热元件和位于其上方和下方的两个热敏电阻。

探头中的孔井允许井液自由流动。

在地面系统的指令下将电流脉冲施加到加热栅格,在栅格附近的液体。

暖流前沿向热敏电阻移动被检测到。

根据流动的方向,上部或下部热敏电阻首先检测到温暖的流体。

到达热敏电阻的时间差计算流量。

25. 微电阻率探头该电阻率法测量基于屏蔽测量方法,由一个环向的电极与中心测量电极保持相同的电位势,强迫其测量电流形成窄电流束。

这些电极都在一个弹性的极板上,装在由电机驱动的井臂上,在测量时由弹簧压力使其紧贴井壁。

相同的井臂机械原理也应用在井径仪上。

可选自然伽马测量可以帮助与其它测井进行相关性判定。

26. 激发极化探头测量低频交变电流通过孔隙,饱和水,矿化岩石时所积累的电荷的探头。

主要成因是极化电流产生的电子转移作用,这种作用主要发生在铁质的金属与半导体性质的金属矿体颗粒的接触中。

探头中的两个外测电极激发一个可控制的,通过岩层的交变电流。

去掉外部电源后,由探头的两个内侧电极测量电压随时间的变化。

电压-时间曲线下面的积分面积就是充电率的度量。

27. 磁化率探头该探头是一种专为找矿而设计的低频仪器。

在压力和温度的变化时,该探头具有非常突出的稳定性。

振动的磁场在探头线圈四周一定距离的地层环形带内感应出变化电流,该电流产生的二次磁场被接收线圈所探测。

其“同相”信息即为地层环形带内岩石的磁性反映。

28. P-S悬挂探头P-S 悬挂探头探头是一种低频声学探头,设计用于测量土壤和软岩层中的压缩波和剪切波速度。

它使用间接激励而不是传统声波中的模式转换,能够在充水钻孔深度达600米的情况下获取高分辨率的P 波和S波数据。

29. 声呐井径探头声纳测井探头已经成功研发,可以提供大型孔、轴、洞穴和沟槽墙的延伸情况和定向横截面状况; 将精确的直径测量与完全定向的360°井孔周围视图相结合。
