PKPM操作步骤及使用
PKPM使用说明
PKPM使用说明PKPM（Pushover Kinematical Pre-and Post-Processor）是一种结构工程软件，主要用于计算结构的静力分析、动力分析和非线性分析等。
PKPM软件具有用户友好的界面和丰富的功能，可以满足不同类型结构的分析需求。
本文将详细介绍PKPM软件的使用方法，包括软件的安装、模型的创建、荷载施加、分析运行、结果检查等。
一、软件安装在使用PKPM软件之前，首先需要将其安装在计算机上。
安装步骤如下：1.打开PKPM软件的安装程序，点击“下一步”继续安装。
2.阅读软件许可协议并接受协议条款。
3.选择软件的安装路径，可以使用默认路径或自定义路径。
4.点击“安装”按钮开始安装软件。
5.安装完成后，点击“完成”按钮退出安装程序。
二、模型创建PKPM软件提供了多种工具和方法来创建结构模型，包括手工创建、导入CAD文件、使用模板等。
以下是一种常用的模型创建方法：1.打开PKPM软件，点击“文件”-“新建模型”创建一个新的模型文件。
2.在模型绘制界面，选择合适的绘图工具，绘制结构的各个构件，如梁、柱、板等。
4.添加构件后，可以使用不同的材料属性和截面属性对构件进行定义。
5.在模型绘制完毕后，保存模型文件。
三、荷载施加在进行结构分析之前，需要对模型施加适当的荷载。
PKPM软件提供了多种荷载类型，包括静力荷载、动力荷载和温度荷载等。
以下是一种常用的荷载施加方法：1.打开模型文件，在荷载界面选择“添加荷载”选项。
2.在弹出的对话框中，选择合适的荷载类型，并填写相应的荷载参数，如大小、位置等。
3.依次添加需要的荷载，并进行适当的调整。
4.在添加完所有荷载后，保存荷载设定。
四、分析运行经过模型创建和荷载施加后，可以进行结构分析。
PKPM软件提供了多种分析方法，包括静力分析、动力分析和非线性分析等。
以下是一种常用的分析运行方法：1.在菜单栏选择“分析”-“静力分析”选项。
2.在静力分析参数对话框中，选择适当的分析方法和求解器。
PKPM使用手册、说明及使用方法
PKPM使用手册、说明及使用技巧一、人机交互方式本章执行PMCAD的主菜单A、人机交互方式输入各层平面数据1. 特点本程序采用屏幕交互式进行数据输入，具有直观、易学，不易出错和修改方便等特点。
PMCAD系统的数据主要有两类：其一是几何数据，对于斜交平面或不规则平面，描述几何数据是十分繁重的工作，为此本程序提供了一套可以精确定位的做图工具和多种直观便捷的布置方法；其二是数字信息，本程序大量采用提供常用参考值隐含列表方式，允许用户进行选择、修改，使数值输入的效率大大提高。
对于各种信息的输入结果可以随意修改、增删，并立即以图形方式显现出来。
使用户不必填写一个字符的数据文件，为用户提供了一个十分友好的界面。
由于该程序采用本专题自行开发的图形支持系统，具有下拉菜单、弹出菜单等目前最流行的界面风格，图形快捷清晰、色彩鲜明悦目、中文提示一目了然、支持各类显示屏。
2. 如何开始交互输入数据在运行程序之前应进行下列准备工作：(1) 熟知各功能键的定义(2) 为交互输入程序准备配置文件。
配置文件各为WORK.CFG，在PM程序所在子目录中可以找到该文件的样本，用户需将其拷入用户当前的工作目录中，并根据工程的规模修改其中的“Width”值和“Height”值，它们的含意是屏幕显示区域所代表的工程的实际距离。
其它项目一般不必修改。
(3) 从PMCAD主菜单进入交互式数据输入程序，程序将显示出下列菜单：对于新建文件，用户应依次执行各菜单项；对于旧文件，用户可根据需要直接进入某项菜单。
完成后切勿忘记保存文件，否则输入的数据将部分或全部放弃。
(4) 程序所输的尺寸单位全部为毫米（mm）。
3. 各结构标准层的描述过程本程序对于建筑物的描述是通过建立其定位轴线，相互交织形成网格和节点，再在网格和节点上布置构件形成标准层的平面布局，各标准层配以不同的层高、荷载形成建筑物的竖向结构布局，完成建筑结构的整体描述。
具体步骤正如进入程序时所出现的菜单次序一样：第1步：“轴线输入”是利用作图工具绘制建筑物整体的平面定位轴线。

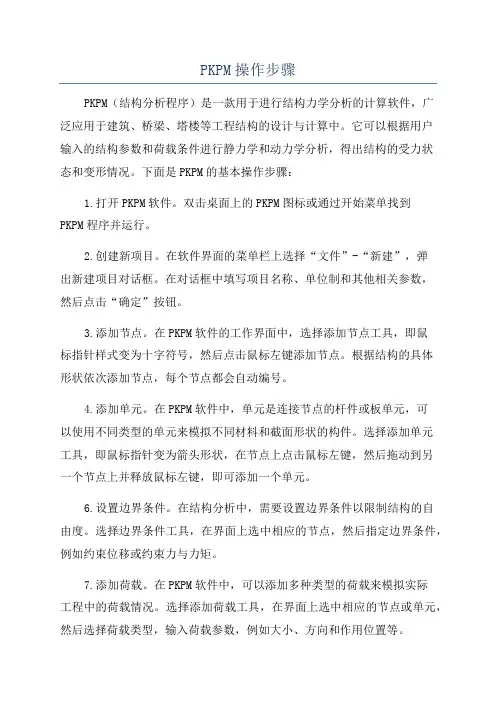

PKPM操作步骤
PKPM操作步骤PKPM（结构分析程序）是一款用于进行结构力学分析的计算软件，广泛应用于建筑、桥梁、塔楼等工程结构的设计与计算中。
它可以根据用户输入的结构参数和荷载条件进行静力学和动力学分析，得出结构的受力状态和变形情况。
下面是PKPM的基本操作步骤：1.打开PKPM软件。
双击桌面上的PKPM图标或通过开始菜单找到PKPM程序并运行。
2.创建新项目。
在软件界面的菜单栏上选择“文件”-“新建”，弹出新建项目对话框。
在对话框中填写项目名称、单位制和其他相关参数，然后点击“确定”按钮。
3.添加节点。
在PKPM软件的工作界面中，选择添加节点工具，即鼠标指针样式变为十字符号，然后点击鼠标左键添加节点。
根据结构的具体形状依次添加节点，每个节点都会自动编号。
4.添加单元。
在PKPM软件中，单元是连接节点的杆件或板单元，可以使用不同类型的单元来模拟不同材料和截面形状的构件。
选择添加单元工具，即鼠标指针变为箭头形状，在节点上点击鼠标左键，然后拖动到另一个节点上并释放鼠标左键，即可添加一个单元。
6.设置边界条件。
在结构分析中，需要设置边界条件以限制结构的自由度。
选择边界条件工具，在界面上选中相应的节点，然后指定边界条件，例如约束位移或约束力与力矩。
7.添加荷载。
在PKPM软件中，可以添加多种类型的荷载来模拟实际工程中的荷载情况。
选择添加荷载工具，在界面上选中相应的节点或单元，然后选择荷载类型，输入荷载参数，例如大小、方向和作用位置等。
8.进行分析。
在设置好节点、单元、边界条件和荷载后，即可进行结构的分析计算。
选择分析工具，在软件界面中选择静力学或动力学分析类型，然后点击“分析”按钮开始计算。
9.查看分析结果。
分析完成后，可以查看结构的受力状态和变形情况。
选择查看结果工具，在软件界面中选择相应的结果显示方式，例如位移、应力和应变等，并选择显示范围和显示格式。
10.保存项目。
在分析完成并查看结果后，可以选择保存项目，以便将来使用或修改。
PKPM操作流程自己总结
PKPM操作流程自己总结PKPM（Physical Knowledge Practice Method）是一种在土木工程领域广泛应用的结构设计和计算软件。
其操作流程可总结为以下几个步骤：1.创建模型：首先，需要在PKPM软件中创建一个结构模型。
可以根据实际情况选择创建空间框架、平面框架或平板等模型。
在创建模型时，需要定义模型的几何形状、材料性质和荷载条件等。
2.添加结构元素：在模型中，需要添加各种结构元素，如柱子、梁等。
通过选择适当的元素类型和尺寸，可以反映出实际结构的几何形状和材料特性。
3.定义材料性质：在PKPM中，需要为每种结构元素定义材料性质。
可以选择材料的类型（如混凝土、钢材等），并输入相应的材料参数（如弹性模量、抗拉强度等）。
4.设定荷载条件：在模型中，需要设定结构所承受的荷载条件。
可以选择静荷载、动荷载或温度荷载等，并指定相应的荷载值和作用位置。
5.进行分析计算：一旦模型创建完毕并定义好材料性质和荷载条件，就可以对模型进行分析计算。
在PKPM中，可以选择静力分析、动力分析或非线性分析等不同的分析方法来获得结构的力学性能。
6.查看和分析结果：在计算完成后，可以查看和分析计算结果。
PKPM提供了丰富的结果显示功能，如位移云图、应力云图和反力云图等。
可以通过这些结果来评估结构的性能和安全性等。
7.优化设计：根据对计算结果的分析，可以进行结构的优化设计。
通过调整材料性质、几何形状或荷载条件等参数，可以改善结构的性能和安全性。
8.输出报告：最后，在PKPM中可以输出结构设计和计算的报告。
报告中包括模型的几何形状、材料性质、荷载条件和计算结果等。
可以用于技术交流、审查或归档等。
综上所述，PKPM操作流程包括创建模型、添加结构元素、定义材料性质、设定荷载条件、进行分析计算、查看和分析结果、优化设计以及输出报告等。
通过按照这些步骤进行操作，可以实现结构设计和计算的全过程管理和控制。
PKPM的应用使得土木工程师能够更加高效和准确地完成结构设计和计算工作，提高了工作效率和质量。
PKPM操作步骤建筑结构设计
PKPM操作步骤建筑结构设计PKPM是一种常用的建筑结构设计软件，它能够对建筑结构进行分析和计算，并生成相应的计算报告。
下面是PKPM的操作步骤建筑结构设计的详细介绍。
1.启动PKPM软件。
在计算机桌面上找到PKPM的图标，双击打开软件。
2.新建项目。
在PKPM软件界面的菜单栏中，点击“文件”->“新建”->“工程”，输入项目名称和相关信息，并选择要设计的结构类型，如混凝土结构、钢结构等。
3.创建结构模型。
在PKPM软件界面的左侧工具栏中，选择相应的结构元素，如柱、梁、墙等，并根据实际情况进行绘制。
可以使用鼠标进行拖拉和绘制，也可以输入具体的坐标和尺寸进行绘制。
4.材料属性设置。
在PKPM软件界面的右侧属性设置栏中，选择各个结构元素的材料属性，并填写相应的参数，如混凝土的强度等。
可以根据实际情况选择不同的材料属性。
5.荷载设置。
在PKPM软件界面的左下方荷载设置栏中，选择相应的荷载类型，并填写荷载的大小和分布情况。
可以根据具体需求设置不同的荷载条件。
6.约束条件设置。
在PKPM软件界面的右下方约束条件栏中，选择各个结构元素的约束条件，如固定端、弹性支座等。
可以根据实际情况选择不同的约束条件。
7.进行分析计算。
在PKPM软件界面的菜单栏中，点击“计算”->“结构分析”，进行结构的分析计算。
软件会根据设计的结构模型、材料属性、荷载和约束条件等进行相应的分析计算。
8.结果查看与分析。
分析计算完成后，可以在PKPM软件界面的右侧结果查看栏中查看各个结构元素的应力、变形和位移等结果。
可以根据结果进行相应的结构优化和修改。
9.生成计算报告。
在PKPM软件界面的菜单栏中，点击“文件”->“生成报告”，可以将分析计算结果生成为计算报告。
报告中包括了结构模型、材料属性、荷载、约束条件和分析结果等信息。
10.保存项目文件。
在PKPM软件界面的菜单栏中，点击“文件”->“保存”，将项目文件保存到指定的文件夹中。

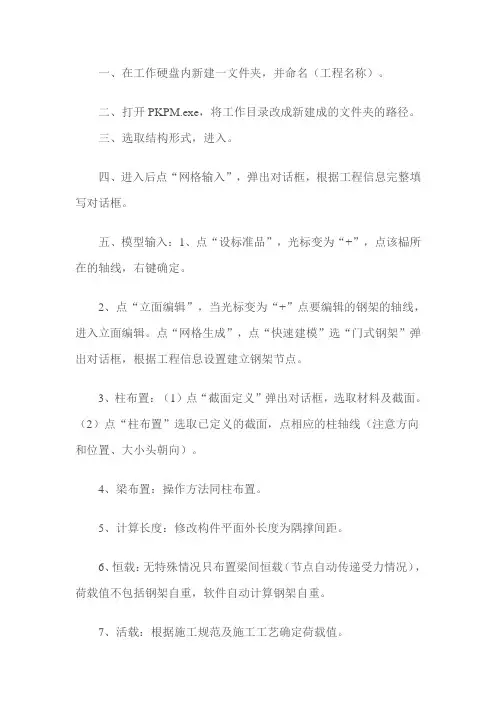

PKPM入门操作流程
一、在工作硬盘内新建一文件夹，并命名（工程名称）。
二、打开PKPM.exe，将工作目录改成新建成的文件夹的路径。
三、选取结构形式，进入。
四、进入后点“网格输入”，弹出对话框，根据工程信息完整填写对话框。
五、模型输入：1、点“设标准品”，光标变为“+”，点该榀所在的轴线，右键确定。
2、点“立面编辑”，当光标变为“+”点要编辑的钢架的轴线，进入立面编辑。
点“网格生成”，点“快速建模”选“门式钢架”弹出对话框，根据工程信息设置建立钢架节点。
3、柱布置：（1）点“截面定义”弹出对话框，选取材料及截面。
（2）点“柱布置”选取已定义的截面，点相应的柱轴线（注意方向和位置、大小头朝向）。
4、梁布置：操作方法同柱布置。
5、计算长度：修改构件平面外长度为隅撑间距。
6、恒载：无特殊情况只布置梁间恒载（节点自动传递受力情况），荷载值不包括钢架自重，软件自动计算钢架自重。
7、活载：根据施工规范及施工工艺确定荷载值。
8、左风、右风：根据规范确定风载值，选择“自动布置”。
9、吊车荷载：软件内置吊车数据，选择型号自动导入。
10、参数设置：根据工程情况填写。
11、结构计算：软件自动计算，计算完毕检查应力图。
红色数值为不合格构件。
返回截面布置重新布置截面，重新计算。
完毕后点“立面编辑”返回，存盘退出。
六、立面复制：根据状态栏提示进行操作。
七、布置系杆：点“布置系杆”，根据状态栏提示点取要布置系杆的位置的节点。
（现在只布置通长的系杆）八、吊车布置（根据状态栏提示进行操作）九、布置屋面、墙面构件：点“屋面墙面”进入。
1、点“参数设置”弹出对话框，对SC、ZC、檩条的连接位置进行设置。
2、点“互交布置”进入后点“屋面构件”（1）布置SC：点“布置支撑”，选择要布置的房间，根据状态栏提示进行操作。
（2）点“系杆布置”，点剩余需要布置系杆的地方的节点进行布置。
（3）檩条、拉条、斜拉条、隅撑可用软件自动布置。
点“自动布置”根据工程信息填写弹出对话框，进行支撑件自动布置。
pkpm基础操作规程
pkpm基础操作规程PKPM（潘克拉姆结构软件）是由中国土木工程学会翻译的RISA软件开发的一款土木工程分析与设计软件。
它是一种强大的结构分析和设计软件，广泛应用于各个领域，包括高层建筑、桥梁、航空航天、能源等。
本文将介绍PKPM的基础操作规程。
一、软件安装及操作环境1. 安装软件：从官方网站下载软件安装包，按照安装向导完成软件的安装。
2. 系统环境：PKPM软件支持Windows操作系统，并需要安装.NET Framework和Java Runtime Environment。
二、新建工程和模型加载1. 新建工程：打开PKPM软件，选择“新工程”功能，输入工程名称、路径和其他相关信息，新建一个工程。
2. 模型加载：在新建的工程中，选择“模型加载”功能，选择需要加载的模型文件，加载并打开该模型。
三、模型编辑和修改1. 绘制模型：在模型编辑界面，使用工具栏上的绘图工具，如“梁”、“柱”、“板”等，绘制模型的结构元素。
2. 编辑模型：选择“编辑”功能，对当前模型中的结构元素进行编辑，包括移动、旋转、缩放等操作。
3. 修改模型：选择“修改”功能，对当前模型中的结构元素进行修改，包括添加和删除结构元素，修改结构尺寸等。
四、加载荷载和约束1. 荷载加载：在荷载编辑界面，选择“加载模式”功能，选择需要加载的荷载模式，如静态、动态、温度荷载等。
2. 荷载编辑：在荷载编辑界面，使用工具栏上的荷载工具，输入荷载数值，加载荷载到模型中。
3. 约束设置：在约束编辑界面，选择“约束模式”功能，设置结构物的约束条件，如固支、弹簧支座等。
五、分析和设计1. 分析选项：选择“分析选项”功能，设置分析的计算参数，包括求解方法、收敛准则、迭代次数等。
2. 分析结果：进行结构的静力分析，获取分析结果，包括节点位移、应力、应变等。
3. 设计选项：选择“设计选项”功能，进行结构的设计，根据国家或地区的设计规范，进行结构的验算、优化和细节设计。
PKPM算量快速就用指南
PKPM算量快速就用指南PKPM（Parallel Knowledge Discovery based on Pattern Mining）是一种用于快速挖掘大规模数据集中的模式的算法。
本文将为您提供一个PKPM的指南，以帮助您快速使用该算法进行数据挖掘。
首先，PKPM算法主要包含以下五个步骤：数据预处理、初始模式、模式扩展、模式过滤和结果整理。
接下来，我们将逐一介绍这些步骤。
1.数据预处理：在该步骤中，您需要对原始数据进行预处理和清洗，以准备好进行模式挖掘。
这可能包括去除噪声数据、填补缺失值、数据转换等操作。
确保您的数据集符合PKPM算法的输入要求。
2.初始模式：在该步骤中，您需要使用PKPM算法来数据集中的初始模式。
初始模式是包含一个项目的项集。
通过PKPM算法，您可以快速发现数据集中的频繁项集。
频繁项集是在数据集中频繁出现的项集，可能代表着重要的模式。
3.模式扩展：在该步骤中，您可以利用初始模式来扩展并发现更广泛的模式。
通过将多个频繁项集合并为更大的项集，PKPM算法可以帮助您发现更复杂的模式。
这可以通过在频繁项集之间进行连接操作来实现。
4.模式过滤：在模式扩展阶段，可能会生成一些无用的、冗余的模式。
在该步骤中，您需要使用一些过滤条件来剔除这些无用的模式。
例如，您可以设置最小支持度或最小置信度阈值来过滤模式，以确保只有具有实际意义的模式被保留。
5.结果整理：最后，您需要整理和分析PKPM算法生成的模式。
您可以使用可视化工具或统计方法来分析和解释这些模式。
还可以将模式应用于其他相关任务，如分类和聚类等。
接下来，我们将介绍使用PKPM算法的一些技巧和注意事项：1.参数选择：PKPM算法有一些参数需要您进行选择。
其中最重要的参数是最小支持度和最小置信度。
您可以根据数据集的特点和实际需求选择合适的参数值。
较小的最小支持度和最小置信度值可能会导致更多的模式被发现，但也可能包含更多的噪声和冗余模式。
2.并行计算：PKPM算法是一种并行算法，可以通过利用多核CPU或分布式计算资源来加速模式挖掘过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一，打开PKPM首页，改变目录一行改变你结果的存储路径。
二，PMCAD，建筑模型与荷载输入。
（1）输入图形文件名后，点击确认。
（2）轴线输入，选择正交轴网，在上开间，左进深选择栏中输入轴网数据.点击确定。
（3）点击轴线命名，TAB键成批输入，移光标点取起始轴线。
按ESC键后输入轴线。
命1，同样的在纵轴命名，起始轴号为A
（4）楼层定义：
柱布置，在柱截面列表中新建柱截面，点击布置，用窗口选
择方式布置柱网。
方便快捷，当然也可以用其他三种方式。
柱布置用到大家的结构力学知识和钢混知识。
柱子的截面高度需要用钢混的长细比和轴压比两项综合确定。
主梁布置，与柱布置方法一样，要注意的一点是，次梁也需
在主梁布置中布置，PKPM会自动根据梁的线刚度比确定主次梁，不需要大家再人为的布置主次梁了。
主次梁的截面高
度需根据梁的宽度确定：主梁取宽度的1/8至1/12，次梁取宽度的1/12至1/15，梁的宽度取梁高度的1/3至1/2。
（5）本标注层信息：修改板厚为90mm，梁柱混凝土等级改为30（框架结构的混凝土强度最低为C30），梁柱钢筋类别为
HRB400，根据需要该层高。
（6）荷载输入：
楼面恒活，添加楼面恒荷载（恒荷载包括现浇板重量
0.09X25+板顶抹灰20mm0.02X17+板底抹灰15mm0.0015X17+装
饰材料面层荷载0.65+规范规定的装修荷载0.5：以90mm现浇板为例，装饰面层选用水磨石地面，此地面荷载最重，一般地面选
用4.2KN/mm）及活荷载（规范规定为2）。
注意顶层屋面荷载（屋顶层的恒载包括保温层和隔热层）与其它标注层不一样，屋面荷
载比较重，一般选用 5.5。
设计参数，按照截图所示修改信息。
地震烈度为6度，基
本风压为0.45。
（7）楼层组装
根据需要增加楼层层数，如截图所示。
复制层数为四层，标准层1荷载标注层1：4.2，2.0。
在增加一顶层，复制层数一层，标准层1，荷载标注层2：5.5，0.5。
此建筑物的层数为5层。
点击楼层组装，重新组装确定。
（8）保存退出：存盘退出，直接退出。
三，结构楼面布置信息
.
1.修改板厚，楼梯板厚修改为0.0，
2.楼板错层，厨房卫生间下沉0.06米
四，楼面荷载传导计算
1.选择第一荷载层号，楼面荷载，楼梯间楼面恒载改写为 5.5，活载改为3.5，厨房卫生间楼面恒载 5.0，活载
2.0
2.选择第二荷载层号，楼面荷载活载不变，直接点击输入完毕。
3.生成各层荷载传到基础的数据。
五，画结构平面图
1选择楼层，一层
2.参数设计，板钢筋要编号不选，梁用虚线，墙用粗线表示。
3.楼板计算，自动计算。
4.在主菜单中点击楼板钢筋，逐间布筋，用窗口选择整个楼板，楼板的钢筋就布置好了。
5.主菜单下点击标注轴线，自动标注。
在标注字符菜单下写图名，主菜单下点击画钢筋表。
6.存图退出
六，SATWE``````````````````````````````````````````````````````````````````````````````
`````````````````````````````````````````````````````````````````````````````````````````
```````````````````````````````````````````````````````````
（1）接PM生成SATER数据
①分析与设计参数补充定义
1.恒活荷载计算信息下选择模拟施工加载2，
2.配筋信息下梁柱主筋强度改为360，
3.地震信息下结构规则性信息选择规则，设防烈度6度
4.总信息，选择第一项和最后一项
5.荷载组合数据不变
6.调整信息，梁设计弯矩放大系数加大为 1.2，中梁刚度放大系
数改为1.5
7.荷载信息数据不变
8.风荷载信息，修正后的基本风压为0.45，结构基本周期为0.35
②生成SATWE数据文件及数据检查
执行应用生成SATWE数据文件，执行数据检查检查结果为没有发现错误，OK！
（2）结构内力，配筋计算。
直接点击，等待计算就行
（2）分析结构图形和文本显示，每项结果看看就行。
六，JCCAD
①基础人机交互输入
1.主菜单下点击参数输入，直接点击确认，不需要改动数据
2.荷载输入，读取荷载，选择SATWE荷载
3.主菜单下选择柱下独基，窗口方式选择布置独基，进行基础
碰撞检查。
4.结束退出
②基础平面施工图
③
1.标注轴线，自动标注
2.标注尺寸，独基尺寸，如截图所示。
3.插入基础详图
4.主菜单下标注字符，写图名
5.存图退出七，梁柱施工图
①梁归并，
1.输入梁归并的起始层号和终止层号，1，1，点击确定
2.归并系数0.2，
3.退出显示
④梁平法施工图
1.绘制新图，选择第一层
2.在主菜单下选择标注，自动标注，写图名
3.存图退出
⑤柱归并，归并系数0.2，退出显示
⑥柱平法施工图
1.选择楼层，第一层
2.主菜单下了文字标注，直轴线。
写图名。
3.存图退出
⑦挑选一个框架结构，用节点方式点取一品框架。
