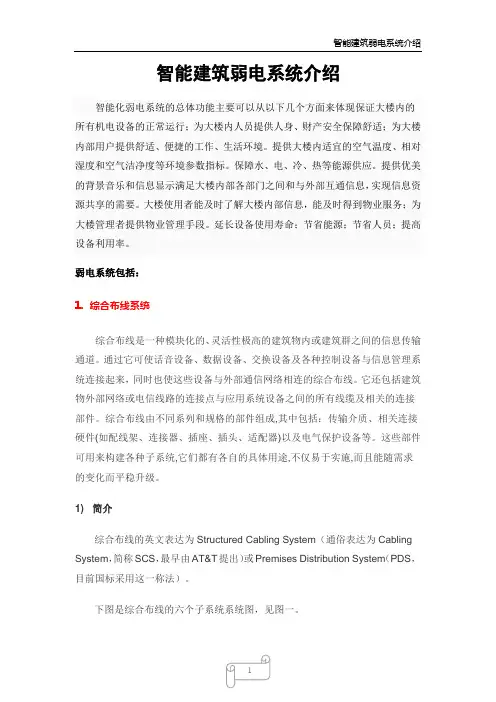

智能建筑弱电系统介绍大全
智能建筑弱电系统介绍智能化弱电系统的总体功能主要可以从以下几个方面来体现保证大楼内的所有机电设备的正常运行；为大楼内人员提供人身、财产安全保障舒适；为大楼内部用户提供舒适、便捷的工作、生活环境。
提供大楼内适宜的空气温度、相对湿度和空气洁净度等环境参数指标。
保障水、电、冷、热等能源供应。
提供优美的背景音乐和信息显示满足大楼内部各部门之间和与外部互通信息，实现信息资源共享的需要。
大楼使用者能及时了解大楼内部信息，能及时得到物业服务；为大楼管理者提供物业管理手段。
延长设备使用寿命；节省能源；节省人员；提高设备利用率。
弱电系统包括：1.综合布线系统综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。
它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。
这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。
1) 简介综合布线的英文表达为Structured Cabling System（通俗表达为Cabling System，简称SCS，最早由AT&T提出）或Premises Distribution System（PDS，目前国标采用这一称法）。
下图是综合布线的六个子系统系统图，见图一。
图一2) 综合布线优点相对于以往的布线，综合布线的特点可以概况为：实用性：实施后,布线系统将能够适应现代和未来通信技术的发展，并且实现话音、数据通信等信号的统一传输。
灵活性：布线系统能满足各种应用的要求，即任一信息点能够连接不同类型的终端设备，如电话、计算机、打印机、电脑终端、电传真机、各种传感器件以及图象监控设备等。

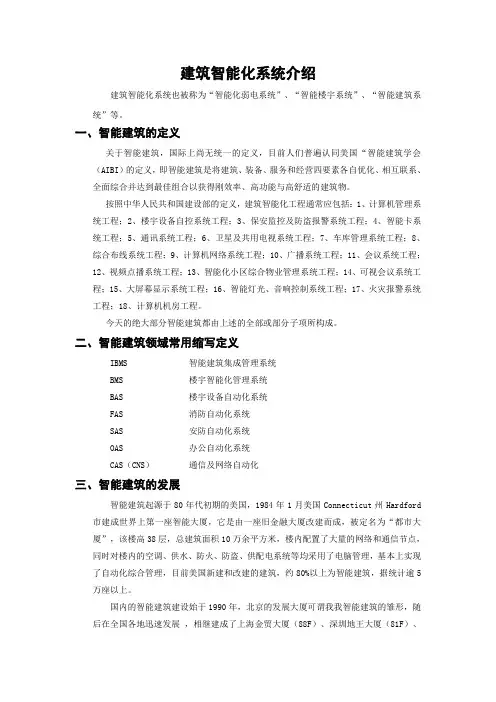

建筑智能化系统介绍
建筑智能化系统介绍建筑智能化系统也被称为“智能化弱电系统”、“智能楼宇系统”、“智能建筑系统”等。
一、智能建筑的定义关于智能建筑，国际上尚无统一的定义，目前人们普遍认同美国“智能建筑学会（AIBI）的定义，即智能建筑是将建筑、装备、服务和经营四要素各自优化、相互联系、全面综合并达到最佳组合以获得刚效率、高功能与高舒适的建筑物。
按照中华人民共和国建设部的定义，建筑智能化工程通常应包括：1、计算机管理系统工程；2、楼宇设备自控系统工程；3、保安监控及防盗报警系统工程；4、智能卡系统工程；5、通讯系统工程；6、卫星及共用电视系统工程；7、车库管理系统工程；8、综合布线系统工程；9、计算机网络系统工程；10、广播系统工程；11、会议系统工程；12、视频点播系统工程；13、智能化小区综合物业管理系统工程；14、可视会议系统工程；15、大屏幕显示系统工程；16、智能灯光、音响控制系统工程；17、火灾报警系统工程；18、计算机机房工程。
今天的绝大部分智能建筑都由上述的全部或部分子项所构成。
二、智能建筑领域常用缩写定义IBMS 智能建筑集成管理系统BMS 楼宇智能化管理系统BAS 楼宇设备自动化系统FAS 消防自动化系统SAS 安防自动化系统OAS 办公自动化系统CAS（CNS）通信及网络自动化三、智能建筑的发展智能建筑起源于80年代初期的美国，1984年1月美国Connecticut州Hardford 市建成世界上第一座智能大厦，它是由一座旧金融大厦改建而成，被定名为“都市大厦”，该楼高38层，总建筑面积10万余平方米，楼内配置了大量的网络和通信节点，同时对楼内的空调、供水、防火、防盗、供配电系统等均采用了电脑管理，基本上实现了自动化综合管理，目前美国新建和改建的建筑，约80%以上为智能建筑，据统计逾5万座以上。
国内的智能建筑建设始于1990年，北京的发展大厦可谓我我智能建筑的雏形，随后在全国各地迅速发展，相继建成了上海金贸大厦（88F）、深圳地王大厦（81F）、广州中信大厦（80F ）等一批较高程度的智能大厦，据不完全统计，至2002年底，国内以建成的智能建筑约4000余栋，基本上按照国际标准设计、施工与管理。
建筑智能化及弱电系统集成方案简介
建筑智能化及弱电系统集成方案简介一、方案概述建筑智能化及弱电系统集成工程的建设目标是要在为使用者提供高效、舒适、便捷及安全的环境下，降低本工程的经营费用和提高运行管理的智能化水平，并随着科学技术的发展和信息的积累，进一步提供增值服务，要求建筑空间、系统空间和功能空间具有高度的一致性和协调性，达到人与物、人与环境的协调与统一。
而建筑自动化管理系统作为其智能化系统的重要成部分，应从功能、技术、产品和工程等多方面进行系统集成，才能达到系统建设的预期目标，提高用户的经济效益和社会效益。
现代的智能化建筑提倡“以人为本”。
智能楼宇综合管理系统（简称iBMS）处于建筑物智能化管理系统的基础设备控制层和信息管理层之间，是沟通控制系统与信息管理系统的桥梁。
该系统作为建筑物机电设备运行信息的交汇与处理中心，对汇集的各类信息进行分析、归类、处理和判断，采用最优化的控制手段，对各类设备进行分布式监控和管理，使各子系统和设备始终处于有条不紊、协调一致的高效、被控状态下运行，在为用户提供安全保证和舒适宜人的环境的前提下，最大限度地节省能耗和日常运行维护管理费用，给业主一个较高的回报率。
系统集成工程是一项复杂的，涉及专业多，规划、施工、调试周期长，要求特殊的工程，需要考虑的因素较多，而且很多都是非技术性的因素，诸如管理、工程、用户需求等因素。
这也就是目前国内系统集成工程实施情况良莠不齐的重要原因。
因此，我公司针对这些情况，提出了“总体设计、分布实施”的集成理念，即在设计的时候，从整体出发，从长远出发，作出一个总体规划，而在具体实施的时候，则根据具体的用户需求、工程实际情况等因素来决定实施的先后顺序。
系统集成的设计完全基于建筑物内部网Intranet之上，通过客户端技术来实现整个网络上的信息交互、综合和共享，实现统一的人机界面和跨平台的数据库访问。
因此可以真正做到局域和远程信息的实时监控，数据资源的综合共享，以及全局事件快速的处理和一体化的科学管理。

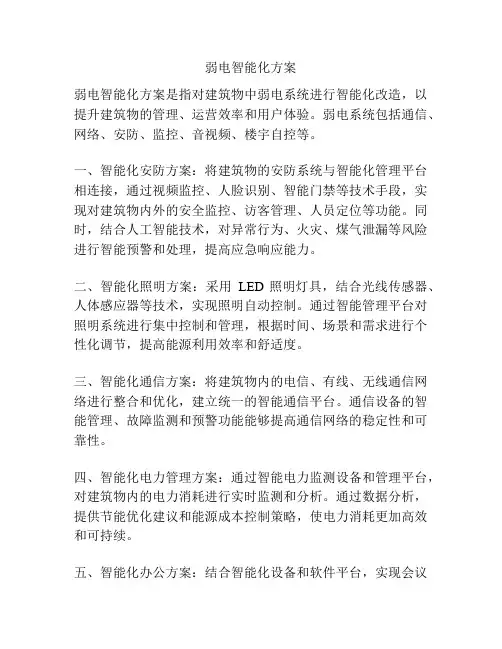

弱电智能化方案
弱电智能化方案弱电智能化方案是指对建筑物中弱电系统进行智能化改造，以提升建筑物的管理、运营效率和用户体验。
弱电系统包括通信、网络、安防、监控、音视频、楼宇自控等。
一、智能化安防方案：将建筑物的安防系统与智能化管理平台相连接，通过视频监控、人脸识别、智能门禁等技术手段，实现对建筑物内外的安全监控、访客管理、人员定位等功能。
同时，结合人工智能技术，对异常行为、火灾、煤气泄漏等风险进行智能预警和处理，提高应急响应能力。
二、智能化照明方案：采用LED照明灯具，结合光线传感器、人体感应器等技术，实现照明自动控制。
通过智能管理平台对照明系统进行集中控制和管理，根据时间、场景和需求进行个性化调节，提高能源利用效率和舒适度。
三、智能化通信方案：将建筑物内的电信、有线、无线通信网络进行整合和优化，建立统一的智能通信平台。
通信设备的智能管理、故障监测和预警功能能够提高通信网络的稳定性和可靠性。
四、智能化电力管理方案：通过智能电力监测设备和管理平台，对建筑物内的电力消耗进行实时监测和分析。
通过数据分析，提供节能优化建议和能源成本控制策略，使电力消耗更加高效和可持续。
五、智能化办公方案：结合智能化设备和软件平台，实现会议室预约、设备管理、空调控制、环境监测等功能，提高办公效率和员工体验。
同时，通过智能化设备和系统的互联互通，实现办公设备的自动化协同工作，提高工作效率。
六、智能化音视频系统方案：通过音视频设备和智能管理平台的集成，实现音视频会议、多媒体展示、远程教育等功能。
音视频设备的智能化管理、远程控制和维护能够提高系统的稳定性和可靠性。
综上所述，弱电智能化方案通过以智能设备和系统为基础，结合大数据、人工智能等前沿技术，实现对建筑物的各个弱电系统进行集中控制和管理，提高建筑物的安全性、舒适度、能效性和智能化程度，为建筑物的管理者和用户提供更加便捷和高效的服务。
建筑工地智能监控(报警)系统
建筑工地智能监控(报警)系统简介建筑工地是一个复杂的环境，存在着安全隐患和风险。
为了提高工地的安全性和生产效率，建筑工地智能监控(报警)系统应运而生。
该系统利用先进的技术和设备，实时监控工地的各个区域，并及时报警，以提醒工地管理人员和工人注意安全问题。
系统特点1. 实时监控：该系统配备了高清摄像头和传感器，能够实时监控工地各个关键区域，如进出口、危险区域和重要设备等。
2. 智能报警：一旦系统发现异常行为或潜在风险，会立即触发报警机制。
报警方式可以通过声音、光线或短信等多种渠道进行。
3. 多平台接入：管理人员可以通过手机应用或电脑端软件，随时随地查看工地的实时监控画面和报警信息。
这样，即使不在工地现场，也能随时掌握工地的动态。
4. 数据分析：系统会将监控数据进行保存和分析，以便工地管理人员对工地情况进行评估和改进。
系统还可以生成报表和统计图表，提供对工地安全和生产效率的定量评估。
优势与应用场景1. 提高工地安全性：智能监控系统可以帮助提前发现和预防事故和犯罪行为，保障工人和工地的安全。
例如，系统可以监控危险区域的进入情况，及时报警防止未经授权的人员进入。
2. 提高工地管理效率：通过实时监控和远程查看，工地管理人员可以及时了解工地情况，做出及时的决策和调整。
例如，当监控数据显示某个区域存在生产瓶颈，管理人员可以迅速调派人员和资源进行解决。
3. 预防盗窃和损失：智能监控系统可以有效预防盗窃和损失。
通过监控摄像头，系统可以实时监控工地周边的活动，并在发现可疑行为时即时报警，提高工地的安全性。
该系统适用于各类建筑工地，如楼房建设、道路施工、桥梁修建等。
无论是大型工地还是小型施工现场，都可以受益于智能监控系统的应用。
总结建筑工地智能监控(报警)系统利用先进的技术和设备，可以实时监控工地的各个区域，并及时报警，以提高工地的安全性和生产效率。
该系统具有多平台接入、智能报警和数据分析等特点，适用于各类建筑工地。
通过使用这一系统，工地管理人员可以更好地了解工地情况，提高工地的安全性和管理效率。
智能化弱电工程解析方案
智能化弱电工程解析方案随着科技的不断发展，智能化弱电工程在建筑行业中越来越受到重视。
智能化弱电工程是指利用先进的计算机、通信、自动化、传感技术等，在建筑物内部构建智能化控制网络，实现对建筑物设备、环境和信息的智能化监控和管理。
1. 弱电系统的基本组成智能化弱电工程主要包括以下几个方面的内容：（1）通信系统：包括电话、宽带、有线电视、无线通信等。
（2）安防系统：包括视频监控、门禁考勤、报警、电子巡更等。
（3）楼宇自控系统：包括空调控制、照明控制、电梯调度、消防控制等。
（4）信息网络系统：包括数据中心、服务器、网络设备等。
（5）智能家居系统：包括智能家电、智能家居控制系统等。
这些系统通过电缆、光纤、无线传输等方式进行连接，构成了建筑物内部的智能化控制网络。
2. 智能化弱电工程的应用领域智能化弱电工程在各种建筑物中都有广泛的应用，包括住宅小区、写字楼、商场、酒店、医院、学校等。
在这些建筑物中，智能化弱电工程可以实现对建筑物的各种设备和系统进行集中控制和管理，提高了建筑物的管理效率和安全性，同时也为居民、员工和访客提供了更加舒适和便利的服务。
3. 智能化弱电工程的设计原则在进行智能化弱电工程设计时，需要遵循一些基本原则，以确保系统的可靠性、安全性和灵活性。
主要包括以下几点：（1）系统集成：在设计智能化弱电工程时，需要充分考虑各个子系统之间的互联互通，确保系统的协同工作和信息的共享。
（2）适用性：设计时需要根据建筑物的实际情况和需求，选择适合的技术方案和设备，不做过度设计，也不做简单复制。
（3）标准化：系统设计需要符合相关的标准和规范，确保系统的可靠性和稳定性。
（4）灵活性：系统设计需要考虑到建筑物的未来发展和改造，具有一定的扩展和升级能力。
4. 智能化弱电工程的设计流程智能化弱电工程的设计流程主要包括以下几个阶段：（1）需求分析：深入了解业主的需求和建筑物的特点，明确智能化弱电系统的功能和性能要求。
（2）方案设计：根据需求分析的结果，设计符合建筑物实际情况的智能化弱电工程方案，包括系统结构、设备选择、技术方案等。
智能建筑配电监控系统
ｌ 概 述 智能建筑是未来建筑发展 的方向¨ ｊ 。智能建筑 的核心是 系统集成 Ｊ 。只有实现了信息集成 ， 才 能在大厦的管理层面开发多种多样 的智能化应用 ， 才能建立现代化的物业管理和信息服务系统 。 Ｊ 弱电系统的信息集成在整幢智能大厦的信息化 中占有极为重要 的意义。弱 电系统监管着整幢大厦
高档建筑后期 的优质、 速可靠 的物业 管理 ， 快 将是 用户 的必要 选择。而整 个建筑 的智 能化服 务 （ Ａ ）将为物业管理、 ＢＳ ， 用户提供方便 、 快捷可靠的优质服务。随着现代物业 的高速发展， 人们越来越离 不开优质的自动化服务 ， 而整个智能大厦弱电系统信息 的集成 （ Ｓ Ａ Ａ ， Ｐ Ｃ Ｄ ） 将是智 能建筑全方位优质服 务的有力保证。 低压负荷有各个用户的 日 常用电、 空调 、 路灯 、 车库 、 风机 、 电梯 、 水泵 、 消防、 视频等 。所 以 日 常监视 各种负荷的电力运行情况 ， 事故预警 ， 远程 自动抄表 ， 用电 自动控制 ， 整个大厦 电源 的智能管理都必将为 物业的高速发展提供有力保证。
低 压 出线 智能 监控 指低 压 回路 ， 单个 用户 的 电气管理 均选 用 多功 能数 显表 Ｐ ＭＣ一 ３ Ａ。 ５０
２ ２ 多功能数 字表 ．
电力 监控装 置 最终 的 目的是 要实 时对 大楼 的 供用 电情 况进 行 监 视 ， 随着 现 代智 能建 筑 的发 展 ， 能 功 单 一 的电子表 将越来 越 不适 应 Ｂ Ｓ系统 的需求 。 Ａ Ｐ Ｃ一５０ Ｍ ３Ａ保 护监 控装 置不 但具 备 多功 能 电子表 的独 特功 能 ， 而且 具 备 整 个 楼 宇 无人 值 班 要求 的 监控 功能 ， 包括 ：１ 事 件顺 序记 录功能 （ Ｏ ） 监控 系统 需 要 将整 个 楼 的 电力 运 行 情 况在 主控 室进行 监 （） ＳＥ ；
智能化(弱电)系统简介
智能化子系统介绍
综合布线系统介绍
管理区子系统：由交接间的配线架及跳线等组成，为简化起见，有时将它归入水平布 线子系统。以配线架为主要设备，配线设备可直接安装于墙面防火板上，或安装于19 寸机架或19寸机柜上。一般每层设一个设备间也可多层合用一个设备间，也有一层设 两个设备间，必须根据信息点的分布情况综合考虑。设备间在楼层的中间部位更能体 现布线的合理性。
建筑智能化内容
2020/4/12
智能化子系统介绍
CA信息自动化（Information Automation）构成
信息自动化
综合布线 系统
语音通讯 系统
计算机网络 系统
有线电视 系统
视频会议 系统
不间断电源 系统（UPS)
智能化子系统介绍
综合布线系统介绍
建筑物综合布线系统（GCS）又称开放式布线系统（Open
建筑智能化系统介绍
2020/4/12
建筑智能化概念介绍
什么是建筑智能化？
intelligent building，简称为IB，最早起源于美国。
目前世界上的对楼宇智能化的提法很多，欧洲、美国、日本、 新加坡及国际智能工程学会的提法各有不同，其中，日本的国 情与我国较为相近，其提法可以参考，日本电机工业协会楼宇 智能化分会把智能化楼宇定义为：综合计算机、信息通信等方 面的最先进技术，使建筑物内的电力、空调、照明、防灾、防 盗、运输设备等协调工作，实现建筑物自动化（BA）、通信自 动化（CA）、办公自动化（OA）、安全保卫自动化系统（SAS） 和消防自动化系统（FAS），将这5种功能结合起来的建筑，外 加结构化综合布线系统（SCS），结构化综合网络系统（SNS）， 智能楼宇综合信息管理自动化系统（MAS）组成，就是智能化 楼宇。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑智能化弱电监控系统（上）
弱电监控系统包括：
1 综合监控布线系统
综合监控布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合监控布线。
它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合监控布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。
这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。
1) 简介
综合监控布线的英文表达为Structured Cabling System（通俗表达为Cabling System，简称SCS，最早由AT&T提出）或Premises Distribution System（PDS，目前国标采用这一称法）。
下图是综合监控布线的六个子系统系统图，见图一。
2) 综合监控布线优点
相对于以往的监控布线，综合监控布线的特点可以概况为：
实用性：实施后,监控布线系统将能够适应现代和未来通信技术的发展，并且实现话音、数据通信等信号的统一传输。
灵活性：监控布线系统能满足各种应用的要求，即任一信息点能够连接不同类型的终端设备，如电话、计算机、打印机、电脑终端、电传真机、各种传感器件以及图象监控设备等。
模块化：综合监控布线系统中除去固定于建筑物内的水平缆线外，其余所有的接插件都是基本式的标准件，可互连所有话音、数据、图象、网络和楼宇自动化设备，以方便使用、搬迁、更改、扩容和管理。
扩展性：综合监控布线系统是可扩充的，以便将来有更大的用途时,很容易将新设备扩充进去。
经济性：采用综合监控布线系统后可以使管理人员减少，同时，因为模块化的结构，工作难度大大降低了日后因更改或搬迁系统时的费用。
通用性：对符合国际通信标准的各种计算机和网络拓扑结构均能适应，对不同传递速度的通信要求均能适应，可以支持和容纳多种计算机网络的运行。
下图二是综合监控布线系统结构总图：
2计算机网络系统
计算机网络，是指将地理位置不同的具有独立功能的多台计算机及其外部设备，通过通信线路连接起来，在网络操作系统，网络管理软件及网络通信协议的管理和协调下，实现资源共享和信息传递的计算机系统。
1) 按广义定义
关于计算机网络的最简单定义是：一些相互连接的、以共享资源为目的的、自治的计算机的集合。
另外，从逻辑功能上看，计算机网络是以传输信息为基础目的，用通信线路将多个计算机连接起来的计算机系统的集合。
一个计算机网络组成包括传输介质和通信设备。
从用户角度看，计算机网络是这样定义的：存在着一个能为用户自动管理的网络操作系统。
有它调用完成用户所调用的资源，而整个网络像一个大的计算机系统一样，对用户是透明的。
一个比较通用的定义是：利用通信线路将地理上分散的、具有独立功能的计算机系统和通信设备按不同的形式连接起来，以功能完善的网络软件及协议实现资源共享和信息传递的系统。
从整体上来说计算机网络就是把分布在不同地理区域的计算机与专门的外部设备用通信线路互联成一个规模大、功能强的系统，从而使众多的计算机可以方便地互相传递信息，共享硬件、软件、数据信息等资源。
简单来说，计算机网络就是由通信线路互相连接的许多自主工作的计算机构成的集合体。
2) 按连接定义
计算机网络就是通过线路互连起来的、资质的计算机集合，确切的说就是将分布在不同地理位置上的具有独立工作能力的计算机、终端及其附属设备用通信设备和通信线路连接起来，并配置网络软件，以实现计算机资源共享的系统。
下图是计算机网络拓扑结构图：
3程控交换机系统
电话交换机是一种特殊用途的用户交换机，它有若干电话机共用外线，适用于机关、团体、中小企业等单位，也可以用于住宅和秘书电话。
集团电话交换机不需要专职的话务员和维护人员，每部都可以通过指示灯了解整个系统的工作情况。
当外线呼入时，可由任意一部话机应答，并可以转给所需的被叫。
下图是程控交换机系统图：
4闭路电视监控系统
闭路电视监控系统是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过遥控摄像机及其辅助设备（镜头、云台等）直接观看被监视场所的一切情况，可以把被监视场所的情况一目了然。
同时，电视监控系统还可以与防盗报警系统等其它安全技术防范体系联动运行，使其防范能力更加强大。
闭路监控系统能在人们无法直接观察的场合，却能实时、形象、真实地反映
被监视控制对象的画面，并已成为人们在现代化管理中监控的一种极为有效的观察工具。
由于它具有只需一人在控制中心操作就可观察许多区域，甚至远距离区域的独特功能，被认为是保安工作之必须手段。
闭路电视监控系统（CCTV）能提供某些重要区域近距离的观察、监视和控制。
系统符合国家有关技术规范。
一般在系统应设置电视摄像机，以实现全方位监控。
系统的主要设备应配置电视监视器、时滞录像机和画面处理器等，使用户能调看任意一个画面和遥控操作任意一台有遥控功能摄像机的云台和变焦功能。
下图是CCTV监控系统示意图：
5门禁考勤一卡通消费系统（包括出入口控制系统）
门禁，顾名思义，门是受到管制的，是不能随便进出的，必须授予一定的条件才能进出。
这个条件是由计算机技术、微电子技术、智能卡技术、网络通讯等多种科学手段组成。
门禁系统是智能化的高科技产品，它不是简单意义的开门关门控制工具，而是一种多功能、高水平、高档次的管理系统。
它对企事业单位的生产工作秩序能进行有效管理，是安全防范系统中极其重要的一环。
因此，它是进行科学管理的重要工具之一，能有效促使企事业单位提高现代管理水平。
随着科技有不断进步，人力资源支配也越来越精细，做为一家优秀的企业，就必须拥有一流的人才、完善的管理制度及先进的办公设备。
人事考勤是由软件和硬件实现的，是专门为企业管理而设计，充分使用软件能有效地节约人
力资源及大幅度地提高工作效率。
其功能是对企业员工进行档案管理以及出勤统计，以代替传统低效的人工考勤方法。
其优势为：系统采用电子卡片（感应卡）寿命长，无须每月回收、更换；其
次员工打卡登记时只须在电子钟前快速晃过即可达到目的，效率高；最后月底统计时亦无须人工处理，系统软件会为你计算所有的结果并打印出报表。
每月厂内工作人员根据自己的排班表上班打卡。
管理中心可在数据库中实时查询人员打卡情况。
月底根据员工打卡上下班信息进行统计、查询并安排下个月度的考勤表。
消费系统一直以来都采用人工收费的方式，费时且无法避免人为的错误和人为作弊的问题，且社会商业的发展直接使用现金交易对客户来讲极不安全且携带又不方便，信用卡的出现替换货币交易，已受广大客户欢迎。
本公司采用的智能消费系统正是根据客户要求，采用IC 卡消费，消费终端直接进行交易扣除且采用电脑集中管理，避免了人为的错误和人为作弊的问题且解决了了携带现金的问题。
下图是门禁考勤一体系统示意图：。
