嵌入式大容量数据储存解决方案
一种嵌入式系统大容量存储扩展方法
一种嵌入式系统大容量存储扩展方法
随着智能家居、智能工厂、智能医疗等领域的快速发展，对于嵌入式系统的大容量存储需求越来越高。
目前市面上常用的大容量存储扩展方法主要有SD卡、USB接口、SATA接口等。
但是这些方法均存在一些局限性，如SD卡容量有限，USB接
口速度较慢等。
针对这些问题，一种新型的嵌入式系统大容量存储扩展方法被提出。
这种方法采用eMMC（embedded Multimedia Card）的
形式进行存储扩展。
eMMC是一种封装了NAND Flash、控制器和接口的存储解决
方案，是一种嵌入式存储设备，拥有许多优点。
首先，eMMC 本身具有完善的控制器以及良好的数据读写速度，相对于SD
卡等存储设备，具有更高的使用性能。
其次，eMMC采用
BGA芯片封装，可以使得其容量达到更高的水平，实现更大
规模的存储扩展。
此外，eMMC还能够在低功耗下运行，有
利于嵌入式系统的节能优化。
当然，eMMC也存在一些局限性。
首先，eMMC相对于SD卡等存储设备的价格较高，这也限制了其在一些领域的应用。
其次，由于eMMC是一种嵌入式存储设备，所以一旦发生故障，维修难度较大，需要专业维修人员进行处理。
综上所述，eMMC是一种可行的嵌入式系统大容量存储扩展
方法。
尤其在一些对于存储读写速度有要求的场景下，eMMC 可以发挥其优势。
虽然eMMC存在一些局限性，但是随着科
技的进步和市场的竞争，eMMC的价格和使用难度都将逐步降低，未来有望成为嵌入式系统大容量存储扩展的主流方法之一。
嵌入式解决方案
（2）编译与链接生成可执行文件，支持多硬件平台。
（3）提供硬件仿真器，方便开发者进行程序调试。
（4）提供项目管理模板，便于团队协作。
4.技术支持与服务
（1）开发文档：提供详细的硬件、软件开发指南，便于开发者了解系统。
（2）技术培训：开展线上线下培训，助力开发者掌握开发技能。
2.软件设计
（1）操作系统：基于开源操作系统，结合RTOS特点进行优化；
（2）驱动程序：开发硬件相关的驱动程序，保证硬件设备正常工作；
（3）中间件：提供网络协议栈、文件系统等中间件，简化应用层开发；
（4）应用程序：根据客户需求，开发嵌入式应用软件；
（5）软件安全：遵循安全编程规范，确保系统安全可靠。
（2）内存：配置足够的RAM以满足系统运行需求。
（3）存储：采用大容量Flash存储器，用于存储系统程序与用户数据。
（4）外围接口：提供USB、以太网、串口等接口，便于设备互联。
（5）硬件安全：集成加密芯片，确保系统及数据安全。
2.软件设计
（1）操作系统：基于实时操作系统（RTOS）进行定制化开发。
嵌入式解决方案
第1篇
嵌入式解决方案
一、背景
随着信息技术的飞速发展，嵌入式系统在工业控制、智能家居、网络通信等领域发挥着日益重要的作用。为满足市场需求，提高嵌入式系统性能与可靠性，降低开发成本，特制定本解决方案。
二、目标
1.满足客户对嵌入式系统的功能需求；
2.提高嵌入式系统的性能六、总结
本方案旨在为客户提供一套完整、高效的嵌入式解决方案，满足功能需求的同时，提高性能、降低开发成本。通过严谨的设计、专业的技术支持，确保嵌入式系统符合国家法律法规及行业标准，助力客户在激烈的市场竞争中脱颖而出。

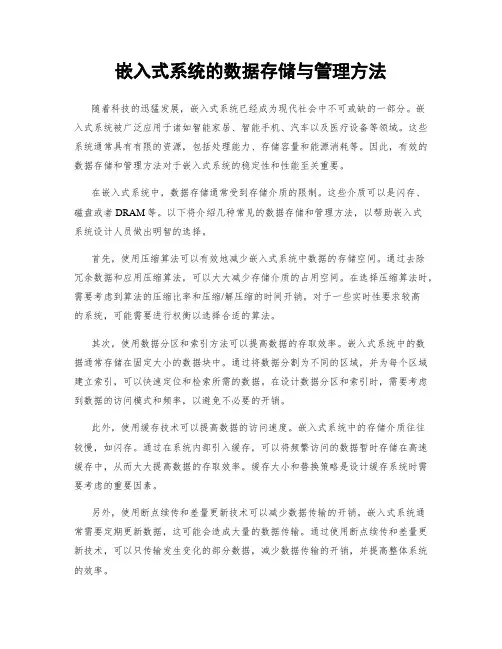

嵌入式系统的数据存储与管理方法
嵌入式系统的数据存储与管理方法随着科技的迅猛发展，嵌入式系统已经成为现代社会中不可或缺的一部分。
嵌入式系统被广泛应用于诸如智能家居、智能手机、汽车以及医疗设备等领域。
这些系统通常具有有限的资源，包括处理能力、存储容量和能源消耗等。
因此，有效的数据存储和管理方法对于嵌入式系统的稳定性和性能至关重要。
在嵌入式系统中，数据存储通常受到存储介质的限制。
这些介质可以是闪存、磁盘或者DRAM等。
以下将介绍几种常见的数据存储和管理方法，以帮助嵌入式系统设计人员做出明智的选择。
首先，使用压缩算法可以有效地减少嵌入式系统中数据的存储空间。
通过去除冗余数据和应用压缩算法，可以大大减少存储介质的占用空间。
在选择压缩算法时，需要考虑到算法的压缩比率和压缩/解压缩的时间开销。
对于一些实时性要求较高的系统，可能需要进行权衡以选择合适的算法。
其次，使用数据分区和索引方法可以提高数据的存取效率。
嵌入式系统中的数据通常存储在固定大小的数据块中。
通过将数据分割为不同的区域，并为每个区域建立索引，可以快速定位和检索所需的数据。
在设计数据分区和索引时，需要考虑到数据的访问模式和频率，以避免不必要的开销。
此外，使用缓存技术可以提高数据的访问速度。
嵌入式系统中的存储介质往往较慢，如闪存。
通过在系统内部引入缓存，可以将频繁访问的数据暂时存储在高速缓存中，从而大大提高数据的存取效率。
缓存大小和替换策略是设计缓存系统时需要考虑的重要因素。
另外，使用断点续传和差量更新技术可以减少数据传输的开销。
嵌入式系统通常需要定期更新数据，这可能会造成大量的数据传输。
通过使用断点续传和差量更新技术，可以只传输发生变化的部分数据，减少数据传输的开销，并提高整体系统的效率。
最后，备份和恢复机制是确保嵌入式系统数据安全性的重要手段。
由于嵌入式系统大多运行在不受人为干扰的环境中，很难判断操作系统和应用程序的稳定性。
因此，定期备份数据并建立恢复机制非常重要。
备份可以通过硬件或软件的方式进行，具体取决于系统的需求。
嵌入式系统的存储器管理技巧
嵌入式系统的存储器管理技巧嵌入式系统是一种专门设计用于特定应用领域的计算系统。
存储器管理在嵌入式系统设计中起着重要的作用，它对系统的性能和资源利用率有着直接影响。
本文将介绍几种常用的嵌入式系统存储器管理技巧，以帮助开发人员更好地设计和优化嵌入式系统。
一、存储器类型概述在嵌入式系统中，存储器通常分为内部存储器和外部存储器两类。
内部存储器通常指的是处理器内部的一级缓存和寄存器，速度较快但容量有限。
外部存储器则是指芯片外部连接的存储介质，如闪存、SDRAM等，容量较大但速度相对较慢。
二、存储器管理技巧1. 内存优化在嵌入式系统设计中，内存的使用非常关键。
为了最大限度地节省内存空间，可以采取以下几种优化技巧。
首先，合理使用数据结构和算法。
选择适合嵌入式系统的轻量级数据结构，如队列、链表等，可以减少内存的占用。
同时，合理选择算法，尽量减少临时变量的使用，减少内存的开销。
其次，进行代码优化。
嵌入式系统的代码大小对存储器的消耗是很大的，因此，合理使用编译器优化选项和去除不必要的代码可以有效减少存储器的使用量。
最后，灵活使用动态内存分配。
动态内存的分配和释放可以根据需要进行，避免不必要的内存占用。
但是需要注意内存泄漏和内存碎片的问题，以避免系统性能下降。
2. 外部存储器管理外部存储器在嵌入式系统中一般包括闪存、SDRAM等。
为了更好地管理外部存储器，可以采取以下技巧。
首先，合理规划存储器空间。
根据系统需求和资源限制，合理规划存储器的分布和使用，避免存储器空间的浪费。
可以采取分区、虚拟内存等技术进行管理。
其次，优化存储器读写操作。
外部存储器的读写速度相对较慢，在设计系统时要尽量减少存储器的读写次数，可采用缓存技术、预取技术等来优化存储器读写性能。
最后，采用压缩和加密技术。
为了提高存储器的利用率，可以采用数据压缩技术对存储的数据进行压缩，减少存储器的使用量。
另外，对敏感数据进行加密，确保数据的安全性。
3. 文件系统选择在嵌入式系统中，文件系统的选择也对存储器的管理起着重要作用。
嵌入式DVR的大容量储存解决方案
嵌入式DVR的大容量储存解决方案嵌入式DVR以其高稳定性、体积小、操作简单等诸多优点越来越受到广大用户的亲睐，市场份额快速增长，大有超越工控式DVR之势。
但是，它的扩展性有限，特别是在储存方面，有恼人的“储存空间”问题。
储存空间过小，价格太贵，使得重视储存功能甚于监控功能的使用者对嵌入式DVR望而却步。
那么究竟有没有一种比较成熟的技术既能满足嵌入式对储存系统功能和性能的要求，又能在价格上让广大用户和工程商接受呢？笔者进行多方调查和了解，发现采用1394火线技术和EIDE RAID技术能满足上述要求。
下面笔者就这两方面的技术作一些探讨，以飨读者。
一、专业嵌入式DVR大容量储存方案——采用EIDE阵列技术1、储存现状专业嵌入式DVR采用专用的硬件架构，操作系统一般采用实时操作系统如RTOS等。
主机里面一般有四个IDE接口，可以接8块硬盘。
专业嵌入式DVR由于电源功率有限、空间较小，一般采用硬盘休眠技术，当需要硬盘写入数据时系统就唤醒它，当硬盘空闲时就将其休眠。
这种技术虽然可以降低电源的负担、减少硬盘发热量、延长硬盘使用寿命，但是由于同时只有一个硬盘在工作，因此在检索和回放等功能方面差强人意。
另外，专业嵌入式DVR在设计之初根本没考虑系统扩容的问题，主机里面除了四个IDE接口外，没有任何外置接口可以用来外挂存储设备。
此外，这种类型的DVR也没有PCI插槽，不能通过插卡的形式增加储存容量。
所以如果用户储存时间较长，内建的硬盘容量则难以满足要求。
市面上常见的硬盘阵列如SCSI-to-IDE等无法与其相连。
2、解决方案EIDE阵列技术采用的是EIDE-to-IDE RAID技术。
它的使用方式很简单，只需用一根IDE数据线就可将DVR主机与硬盘阵列相连。
IDE 数据线的一端接在嵌入式DVR的IDE硬盘接口上，另一端接EIDE硬盘阵列，如下图所示。
EIDE硬盘阵列采用了国际上先进的RAID5技术，它把装在硬盘阵列内的若干张IDE硬盘通过RAID技术变成一张超大容量的硬盘。
嵌入式系统中的数据存储技术
嵌入式系统中的数据存储技术嵌入式系统是指在特定应用领域中，集成了计算机硬件和软件，并具备特定功能的计算机系统。
数据存储技术在嵌入式系统中扮演着至关重要的角色。
本文将探讨嵌入式系统中常用的数据存储技术，包括闪存存储器、EEPROM、RAM等。
通过了解这些技术，可以帮助我们更好地了解和应用嵌入式系统中的数据存储。
一、闪存存储器闪存存储器是一种非易失性存储器，主要用于嵌入式系统的程序和数据存储。
它具有高速读写、低功耗、体积小等特点，因此被广泛应用于移动设备、数字相机、固态硬盘等领域。
闪存存储器由一系列的存储单元组成，每个存储单元可以存储0或1的二进制数据。
常见的闪存存储器有NAND闪存和NOR闪存两种类型。
NAND闪存适合做大容量的数据存储，而NOR闪存则适合运行代码存储。
闪存存储器的特点是可擦写和可重写，这使得嵌入式系统的程序和数据可以灵活地进行更新和修改。
二、EEPROM（可擦写可编程只读存储器）EEPROM是一种常用的非易失性存储器，适合在嵌入式系统中存储小容量的数据。
与闪存不同，EEPROM可以随机读写，而且擦写次数可以达到百万级别。
它在电源断电的情况下也能保持数据的稳定性，因此被广泛应用于嵌入式系统中的参数存储、配置信息存储等方面。
EEPROM的工作原理是通过电子激励擦除存储单元中的电荷，进而改变存储单元的状态。
通常情况下，EEPROM需要使用特定的擦写器件进行擦写操作，这就要求嵌入式系统的设计中考虑到EEPROM的使用和擦写原则。
三、RAM（随机访问存储器）RAM是一种易失性存储器，用于嵌入式系统中的临时数据存储。
它的存储速度快，适合频繁读写的操作。
RAM有两种常见的类型：静态RAM（SRAM）和动态RAM（DRAM）。
静态RAM由触发器构成，每个存储单元由六个晶体管组成，因此存储密度较低。
它具有快速读写速度、低功耗等特点，非常适合嵌入式系统中常驻的数据存储。
动态RAM由电容构成，每个存储单元由一个电容和一个传输开关组成，因此存储密度较高。
嵌入式系统中的大数据集成
嵌入式系统中的大数据集成随着科技的不断发展和智能化的不断进步，嵌入式系统在各个领域中的应用也越来越广泛。
而在这些应用中，大数据的处理和集成成为了一个不可忽视的问题。
本文将探讨在嵌入式系统中如何进行大数据的集成，以及其中的挑战与解决方案。
1. 嵌入式系统与大数据集成的概念嵌入式系统是指将计算能力嵌入到某个特定的设备或系统中，以实现特定任务的计算系统。
而大数据集成则是指将不同来源、格式、类型的大量数据以一种有效的方式进行整合，以便进行分析和利用。
嵌入式系统中的大数据集成，即是将大数据处理引入到嵌入式设备中，实现对大数据的采集、处理和应用。
2. 嵌入式系统中的大数据集成挑战在嵌入式系统中进行大数据集成面临着一些挑战。
首先，嵌入式设备通常具有有限的计算资源和存储容量，如何在有限的资源下进行高效的数据集成是一个难题。
其次，数据的采集和传输也是一个挑战，嵌入式设备通常需要与其他设备或系统进行数据交互，而如何实现高效、稳定的数据传输是一个需要解决的问题。
此外，对于不同来源、格式、类型的数据进行整合和统一处理也是一个技术难题。
3. 嵌入式系统中的大数据集成解决方案为了应对嵌入式系统中的大数据集成挑战，可以采用以下解决方案。
首先，可以借助云计算和边缘计算等技术，将一部分数据的处理和存储放在云端或边缘设备上，减轻嵌入式设备的负担。
其次，可以采用数据压缩和编码等技术来实现对数据的压缩和存储优化，以节约宝贵的存储资源。
此外，可以采用数据分段和分布式处理等技术来提高数据集成的效率和稳定性，实现对大规模数据的处理和利用。
4. 嵌入式系统中大数据集成的应用案例嵌入式系统中的大数据集成在各个领域中都有广泛的应用。
以智能交通系统为例，通过对交通数据进行采集和集成，可以实现交通流量监测、拥堵预测等功能，为交通管理提供决策支持。
在智能家居领域，通过对传感器数据和用户行为数据的集成和分析，可以实现智能化的家居控制和能源管理。
此外，在工业自动化、医疗健康等领域中，嵌入式系统中的大数据集成也发挥着重要的作用。
一种嵌入式系统大容量存储扩展方法
一种嵌入式系统大容量存储扩展方法作者：童成意来源：《数字技术与应用》2010年第11期摘要:对SAMSUNG公司ARM9芯片S3C2410应用系统的NAND FLASH存储器扩展进行了研究,通过CPLD芯片的引入实现控制信号与数据信号的切换,在不增加程序量和不牺牲程序可移植性的前提下实现了多NAND FLASH芯片扩展；给出了多芯片扩展与统一编址的实现原代码,解决了硬件扩展方法的通用性与软件可移植性问题。
关键词:图像记录仪存储器扩展中图分类号:TP311.5 文献标识码:A 文章编号:1007-9416(2010)11-0108-021 引言随着技术的发展,越来越多的应用领域引入了智能化的嵌入式系统,同时在这些应用中也对数据和程序的存储提出了更高的要求。
NAND FLASH 由于其具有体积小、存储密度大、接口统一规范、成本低等一系列优点,已逐步取代其它半导体存储元件,成为嵌入式系统中数据存储的主要载体。
但是对于需要大容量存储的场合(如20GB以上),单片NAND FLASH还不能做到,或者即使能做到,但对于普通用户而言要么不方便购买,要么是供货不稳定。
相对而言对于4GB 以下的NAND FLASH,其购买就比较容易,供货也要稳定得多。
笔者所参与的一个数据采集记录仪项目上,一共有四个摄像头同时采集视频信号,并且要求系统能存储至少两个小时以上的视频数据,这至少需要16GB以上的存储空间。
由于功耗、空间和速度的限制,大容量的硬盘无法满足需求,同时由于工作环境恶劣及底层驱动的原因,购买现成的大容量U盘模块也无法满足系统要求,最后,项目组决定采用将多个小容量的NAND FLASH 芯片组合成大容量的NAND FLASH使用。
经验证,这种方法实现的模块在数据采集记录仪上使用良好,其稳定性和可扩展性均满足要求。
2 模块硬件原理该存储模块的原理图如图1所示。
CPU采用的是SAMSUNG公司的ARM9芯片S3C2410,该芯片内置NAND FLASH 控制器,无需用户在程序上模拟控制时序,减轻了用户的编程负担提高了用户程序的运行效率,同时也方便移植。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
嵌入式大容量数据储存解决方案
随着32 位嵌入式微处理器的推广使用，越来越多的应用场合需要大容量的数据存储解决方案，传统的基于U 盘、硬盘、SD/MMC 卡存储方案，虽然也能实现大容量数据存储的功能，但无论是系统体积、成本、功耗、可靠性和易用性等方面都不尽如人意，因此，迫切需要一种能以较低的成本、功耗和体积，实现大容量、高可靠性的数据存储解决方案。
北京龙人高科技术有限公司作为专业的嵌入式应用开发商和方案提供商，针对行业用户的不同需求，提供高性价比的系统设计，帮助用户实现最优的嵌入式大容量数据储存解决方案。
嵌入式处理器嵌入式解决方案嵌入式系统嵌入式开发
应用场合
嵌入式大容量数据存储解决方案可用于如下应用场合：
* 需要大容量本地数据存储的数据采集与监控系统；
* 各种车载、舰载、机载大容量数据记录仪，如黑匣子等；
* 公共安全、公共交通等信息查询系统；
方案介绍
目前，大容量嵌入式数据存储的实现方式有如下几种：
第一种方式为硬盘存储方案，即将PC 机系统的硬盘挂接到嵌入式系统中，以实现大容量的数据存储，如常见的硬盘录像机、硬盘监控系统等，但这种方式具有功耗高、体积大、易损坏等局限性，其应用场合受到很大限制。
第二种方式为存储卡方案，即在嵌入式系统中采用SD 卡、MMC 卡、U 盘等存储介质，实现大容量的数据存储，该方式在系统功耗、体积等方面优于前一种方式，但由于这些存储介质均采用插座方式接入系统，因此，系统的可靠。
