Proteus虚拟仿真工具培训课件
合集下载
Proteus虚拟仿真工具培训课件(104页)
符号。 (3) 在编辑窗口双击，则正弦波信号发生器被放置到原理图编辑界面中，
可使用镜像、翻转工具对其位置和方向进行调整。
第3章 Proteus 虚拟仿真工具
2. 编辑正弦波信号发生器 (1) 双击原理图中的正弦波信号发生器符号，出现其属性设置对话框，如 图3-4所示。正弦波信号发生器属性设置对话框中主要选项含义如下。
第3章 Proteus 虚拟仿真工具
➢ Offset(Volts)：补偿电压，即正弦波的振
荡中心电平。 ➢ Amplitude(Volts)：正弦波的三种幅值标 记 方 法 ， 其 中 Amplitude 为 振 幅 ， 即 半 波 峰 值电压，Peak为峰值电压，RMS为有效值电 压，以上三个电压值选填一项即可。 ➢ Timing：正弦波频率的三种定义方法， 其中Frequency(Hz)为频率， 单位为赫兹； Period(Secs)为周期，单位为秒；这两项填一 项即可。Cycles/Graph为占空比，要单独设 置。 ➢ Delay：延时指正弦波的相位，有两个选 项，选填一个即可。其中Time Delay (Secs) 是时间轴的延时，单位为秒；Phase(Degrees) 为相位，单位为度。
(1) 在原理图编辑区中，用 鼠标左键双击直流信号发生器 符号，出现如图3-2所示的属性 设置对话框。
(2) 默认为直流电压源，可 以在右侧设置电压源的大小。
(3) 如果需要直流电流源， 则 在 图 3-2 中 选 中 左 侧 下 面 的 “Current Source”，右侧自动 出现电流值的标记，根据需要 填写即可，如图3-3所示。
镜像、翻转工具对其位置和方向进行调整。
第3章 Proteus 虚拟仿真工具
2. 编辑脉冲发生器 (1) 双击原理图中的脉冲发生器符号，出现脉冲发生器的属性设置对话框， 如图3-7所示。
可使用镜像、翻转工具对其位置和方向进行调整。
第3章 Proteus 虚拟仿真工具
2. 编辑正弦波信号发生器 (1) 双击原理图中的正弦波信号发生器符号，出现其属性设置对话框，如 图3-4所示。正弦波信号发生器属性设置对话框中主要选项含义如下。
第3章 Proteus 虚拟仿真工具
➢ Offset(Volts)：补偿电压，即正弦波的振
荡中心电平。 ➢ Amplitude(Volts)：正弦波的三种幅值标 记 方 法 ， 其 中 Amplitude 为 振 幅 ， 即 半 波 峰 值电压，Peak为峰值电压，RMS为有效值电 压，以上三个电压值选填一项即可。 ➢ Timing：正弦波频率的三种定义方法， 其中Frequency(Hz)为频率， 单位为赫兹； Period(Secs)为周期，单位为秒；这两项填一 项即可。Cycles/Graph为占空比，要单独设 置。 ➢ Delay：延时指正弦波的相位，有两个选 项，选填一个即可。其中Time Delay (Secs) 是时间轴的延时，单位为秒；Phase(Degrees) 为相位，单位为度。
(1) 在原理图编辑区中，用 鼠标左键双击直流信号发生器 符号，出现如图3-2所示的属性 设置对话框。
(2) 默认为直流电压源，可 以在右侧设置电压源的大小。
(3) 如果需要直流电流源， 则 在 图 3-2 中 选 中 左 侧 下 面 的 “Current Source”，右侧自动 出现电流值的标记，根据需要 填写即可，如图3-3所示。
镜像、翻转工具对其位置和方向进行调整。
第3章 Proteus 虚拟仿真工具
2. 编辑脉冲发生器 (1) 双击原理图中的脉冲发生器符号，出现脉冲发生器的属性设置对话框， 如图3-7所示。
第3章 Proteus的虚拟仿真工具_2
生器
3.1.10 数字单边沿信号发生 器
3.1.11 单周期数字脉冲发生 器
3.1.12 数字时钟信号发生器 3.1.13 数字模式信号发生器
❖ 3.2 虚拟仪器
3.2.1 示波器 3.2.2 逻辑分析仪 3.2.3 计数器/定时器 3.2.4 虚拟终端 3.2.5 SPI调试器 3.2.6 I2C调试器 3.2.7 信号发生器 3.2.8 模式发生器 3.2.9 电压表和电流表
❖ (3) 按仿真运行按钮开始仿真，出现如图3-36所示的 示波器运行界面。可以看到，左面的图形显示区有 四条不同颜色的水平扫描线，其中A通道由于接了 正弦信号，已经显示出正弦波形。
图3-36 仿真运行后的示波器界面
❖ (4) 示波器的操作区共分为以下六部分。 ❖ Channel A：A通道。 ❖ Channel B：B通道。 ❖ Channel C：C通道。 ❖ Channel D：D通道。 ❖ Trigger：触发。 ❖ Horizontal：水平。① 四个通道区：每个区的操作
❖ 3.3 图表仿真
3.2 虚 拟 仪 器
❖ Proteus ISIS为用户提供了多种虚拟仪器，单击工 具箱中的按钮，列出所有的虚拟仪器名称，如图3-
33所示。其含义如表3-3所示。
图3-33 虚拟仪器列表
3.2.1 示波器
❖ 1. 放置虚拟示波器 ❖ (1) 在Proteus Is”按钮的使用
3.2.2 逻辑分析仪
❖ 逻辑分析仪“LOGIC ANALYSER”是通过将连续记 录的输入信号存入到大的捕捉缓冲器进行工作的。 这是一个采样过程，具有可调的分辨率，用于定义 可以记录的最短脉冲。在触发期间，驱动数据捕捉 处理暂停，并监测输入数据。触发前后的数据都可 显示。因其具有非常大的捕捉缓冲器(可存放10 000 个采样数据)，因此支持放大/缩小显示和全局显示。 同时，用户还可移动测量标记，对脉冲宽度进行精 确定时测量。
3.1.10 数字单边沿信号发生 器
3.1.11 单周期数字脉冲发生 器
3.1.12 数字时钟信号发生器 3.1.13 数字模式信号发生器
❖ 3.2 虚拟仪器
3.2.1 示波器 3.2.2 逻辑分析仪 3.2.3 计数器/定时器 3.2.4 虚拟终端 3.2.5 SPI调试器 3.2.6 I2C调试器 3.2.7 信号发生器 3.2.8 模式发生器 3.2.9 电压表和电流表
❖ (3) 按仿真运行按钮开始仿真，出现如图3-36所示的 示波器运行界面。可以看到，左面的图形显示区有 四条不同颜色的水平扫描线，其中A通道由于接了 正弦信号，已经显示出正弦波形。
图3-36 仿真运行后的示波器界面
❖ (4) 示波器的操作区共分为以下六部分。 ❖ Channel A：A通道。 ❖ Channel B：B通道。 ❖ Channel C：C通道。 ❖ Channel D：D通道。 ❖ Trigger：触发。 ❖ Horizontal：水平。① 四个通道区：每个区的操作
❖ 3.3 图表仿真
3.2 虚 拟 仪 器
❖ Proteus ISIS为用户提供了多种虚拟仪器，单击工 具箱中的按钮，列出所有的虚拟仪器名称，如图3-
33所示。其含义如表3-3所示。
图3-33 虚拟仪器列表
3.2.1 示波器
❖ 1. 放置虚拟示波器 ❖ (1) 在Proteus Is”按钮的使用
3.2.2 逻辑分析仪
❖ 逻辑分析仪“LOGIC ANALYSER”是通过将连续记 录的输入信号存入到大的捕捉缓冲器进行工作的。 这是一个采样过程，具有可调的分辨率，用于定义 可以记录的最短脉冲。在触发期间，驱动数据捕捉 处理暂停，并监测输入数据。触发前后的数据都可 显示。因其具有非常大的捕捉缓冲器(可存放10 000 个采样数据)，因此支持放大/缩小显示和全局显示。 同时，用户还可移动测量标记，对脉冲宽度进行精 确定时测量。
第4讲 Proteus仿真软件(2学时)
三、µVision2 集成开发环境
BL51 连接定位器：BL51 连接定位器使用从库 中提取出来的库文件和由编译器、汇编器生成 绝对地址目标文件。 的目标文件创建一个绝对地址目标文件 绝对地址目标文件 绝对地址目标文件包括不可重定位的代码 数 不可重定位的代码和数 不可重定位的代码 据；所有的代码和数据都被固定在具体的存储 器单元中。 绝对地址目标文件可以用于编程EPROM 、其 它存储器设备、由µVision2 软件调试器对目标 进行调试与模拟和使用在线仿真器进行程序测 试。
主要操作实例
发光二极管驱动电路 步进电机驱动电路 直流电机驱动电路 LED数码管驱动电路 LCD液晶显示器驱动电路 请同学们先自行上网或查阅其他相关书籍资料，以 便更清晰的了解与掌握。
teus软件与Keil 软件
1.1 Proteus软件仿真系统 1.2 Keil C51软件开发系统
1.1 Proteus软件仿真系统
理论作业要求
理论教材P20
第2、3、4、6、7、8题
预习要求
1、理论部分 第2章 2、实验部分 3.1 流水灯实验 第2章
如果你在宿舍拥有一台 电脑，请尽快建立一个单 片机仿真与设计实验室吧！ 不久的将来，就会诞生 一位单片机高手，或许也 是游戏高手！
END
一、 Keil C51软件开发系统的构成 Keil C51内嵌多种符合当前工业标准的 开发工具，其中包括：
项目管理器 C51 编译器 A51 汇编器 LIB51 库管理器 BL51 连接定位器 Simulator软件调试器 Monitor51硬件调试器 RTX51 实时操作系统
二、主要特点
Keil C51是51系列单片机C语言软件开发系 统 。C语言在功能上、结构性、可读性、可 维护性上有明显的优势。 Keil C51保留了汇编代码的高效和快速的特 点。 µVision2是一个集成开发环境 ，可以用它们 来编译C源程序、汇编汇编源程序、连接和 重定位目标文件和库文件，创建HEX文件， 调试目标程序。
超详细的PROTEUS的使用ppt课件
2020/6/9
2
浏览 窗口
器件 工具 列表 窗口
辅助
专用 工具
菜单
1.3. Proteus的主窗口简介 主菜单
通用工具菜单
电路 元件 清单
电气 规则 检查
ARES PCB电路
电路编辑窗口
坐标 原点
实时仿真按键
2020/6/9
. Proteus的主菜单简介
4
主菜单
编 辑 工 具
调 试 工 具
图 形 工 具
通用工具菜单
←点击鼠标:
点击此键可取消左键的放置功能,但可编辑对象.
←选择元器件: 在元件表选中器件,在编辑窗中移动鼠标,点击左键放置器件.
←标注联接点: 当两条连线交叉时,放个接点表示连通.
←标志网络线标号:电路联线可用网络标号代替,相同标号的线是相同的.
三.Proteus的使用
1. Proteus的基本性能(7.5版本)概述 Proteus是英国Labcenter公司开发的嵌入式系统仿真开发平台。 1.1. Proteus由两个主要程序系统构成：
ISIS.EXE（电路原理图设计.电路原理仿真） ARES.EXE（印刷电路版设计） 1.2. Proteus的主要功能特点： 1 ) Proteus的元件库以生产厂家的真实参数建模，不仅仿真结 果真实可信，而且能用箭头与颜色表示电流的方向与大小。 。 2 ) Proteus的电路原理图设计仿真功能，不仅有分离元件.小规 模集成器件的仿真功能,而且有多种带CPU的可编程序器件的仿 真功能，不仅能做电路基础、模拟电路与数字电路实验，而且 能做单片机与接口实验。特别是可为课程设计与毕业设计提供 综合系统仿真。是当前在高校的实验教学中应用较多的软件。 3) Proteus有印刷电路版设计，有印刷电路的自动布线功能。
仿真软件PROTUES介绍-PPT课件
（3）除了现实存在的仪器外，Proteus还提供了 一个图形显示功能，可以将线路上变化的信号， 以图形的方式实时地显示出来，其作用与示波器 相似，但功能更多。这些虚拟仪器仪表具有理想 的参数指标，例如极高的输入阻抗、极低的输出 阻抗。这些都尽可能减少了仪器对测量结果的影 响。 （4）Proteus可提供的调试手段 Proteus提供了比较丰富的测试信号用于电路的测 试。这些测试
1） 支持多种主流单片机系统的仿真 支持当前的主流单片机，如51系列、 AVR系列、PIC12系列、PIC16系列、 PIC18系列、Z80系列、HC11系列、68000 系列等。 2）提供软件调试功能 3）提供丰富的外围接口器件及其仿真
RAM，ROM，键盘，马达，LED，LCD， AD/DA，部分SPI器件，部分IIC器件。这样 很接近实际。在训练学生时，可以选择不 同的方案，这样更利于培养学生。 4） 提供丰富的虚拟仪器 利用虚拟仪器在仿真过程中可以测量外围 电路的特性，培养学生实际硬件的调试能 力。 5） 具有强大的原理图绘制功能
课程设计、毕业设计是学生走向就业的重 要实践环节。由于PROTEUS提供了实验室 无法相比的大量的元器件库，提供了修改 电路设计的灵活性、提供了实验室在数量、 质量上难以相比的虚拟仪器、仪表，因而 也提供了培养学生实践精神、创造精神的 平台
（4）PROTEUS 是单片机开发 应用的工程开发环境。
（2）PROTEUS 是单片机实验教学的虚拟平台
它的元器件、连接线路等却和传统的单片 机实验硬件高度对应。这在相当程度上替 代了传统的单片机实验教学的功能，例： 元器件选择、电路连接、电路检测、电路 修改、软件调试、运行结果等。
（3）PROTEUS 是单片机课程 设计、毕业设计的创作园地。
Proteus使用入门教程PPT学习教案
第33页/共88页
下面把元件从对象选择器中放置到图形编辑区中。 用鼠标单击对象选择区中的某一元件名，把鼠标指 针移动到图形编辑区，双击鼠标左键，元件即被放 置到编辑区中。电阻要放置两次，因为本例中用到 两个电阻。放置后的界面如图1-19所示。
图1-19 元件放置后的界面
第34页/共88页
2. 编辑窗口视野控制
放置鼠标指针到编辑窗口内想 要放大或缩小的地方，按“F6”( 放大)或“F7”第(3缩7页/共小88页 )放大或缩小图 形，按“F8”显示整个图形。
3. 元件位置的调整和参数的修改
在编辑区的元件上单击鼠标左键选中元件(为红 色)，在选中的元件上再次单击鼠标右键则删除该 元件，而在元件以外的区域内单击右键则取消选择。 元件误删除后可用图标 找回。单个元件选中后， 单击鼠标左键不松可以拖动该元件。群选使用鼠标 左键拖出一个选择区域，使用图标 来整体移动。 使用图标 可整体复制，图标 用来刷新图面。
模式发生器(PAT第6T页/共E88R页 N GENERATOR)。
交直流电压表和电流表(AC/DC voltmeters/ammeters)。
SPI调试器(SPI DEBUGGER)。
I2C调试器(I2C DEBUGGER)。
Proteus 的部分虚拟仪器(虚拟终端 显示器、四通道示波器和SPI、 I2C调试器)
图1-11 Proteus的PCB三维预览
第19页/共88页
1.2 Proteus跟我做
软件的安装与运行
Proteus软件目前的最新版本为7.2，先按要求把 软件安装到计算机上，安装结束后，在桌面的“开 始”程序菜单中，单击运行原理图(ISIS 7 Professional)或PCB (ARE 7 Professional)设计界面。
下面把元件从对象选择器中放置到图形编辑区中。 用鼠标单击对象选择区中的某一元件名，把鼠标指 针移动到图形编辑区，双击鼠标左键，元件即被放 置到编辑区中。电阻要放置两次，因为本例中用到 两个电阻。放置后的界面如图1-19所示。
图1-19 元件放置后的界面
第34页/共88页
2. 编辑窗口视野控制
放置鼠标指针到编辑窗口内想 要放大或缩小的地方，按“F6”( 放大)或“F7”第(3缩7页/共小88页 )放大或缩小图 形，按“F8”显示整个图形。
3. 元件位置的调整和参数的修改
在编辑区的元件上单击鼠标左键选中元件(为红 色)，在选中的元件上再次单击鼠标右键则删除该 元件，而在元件以外的区域内单击右键则取消选择。 元件误删除后可用图标 找回。单个元件选中后， 单击鼠标左键不松可以拖动该元件。群选使用鼠标 左键拖出一个选择区域，使用图标 来整体移动。 使用图标 可整体复制，图标 用来刷新图面。
模式发生器(PAT第6T页/共E88R页 N GENERATOR)。
交直流电压表和电流表(AC/DC voltmeters/ammeters)。
SPI调试器(SPI DEBUGGER)。
I2C调试器(I2C DEBUGGER)。
Proteus 的部分虚拟仪器(虚拟终端 显示器、四通道示波器和SPI、 I2C调试器)
图1-11 Proteus的PCB三维预览
第19页/共88页
1.2 Proteus跟我做
软件的安装与运行
Proteus软件目前的最新版本为7.2，先按要求把 软件安装到计算机上，安装结束后，在桌面的“开 始”程序菜单中，单击运行原理图(ISIS 7 Professional)或PCB (ARE 7 Professional)设计界面。
第4章 Proteus的虚拟仿真工具
图4-3 滑动变阻器元件属性对话框
“POT-HG”滑动变阻器的好处是可以直接用鼠标来 改变触头位置，精确度和调整的最小单位为阻值的 1%，比如一个1k 的电阻，精确到10 ，而一个 100k 的电阻只能精确到1k ，所以，当电阻较大时， 考虑把它分成两部分串联，一部分为较大阻值的固 定电阻，另一部分为较小阻值的滑动电阻，这样比 较科学。 “POT-LIN”和“POT-LOG”滑动变阻器和“POTHG”一样可以通过鼠标来改变触头位置，但精确度 和调整的最小单位均为阻值的10%。 读者可以根据需要和调整精度来选择所需要的滑动 变阻器。
如“TRSAT2P2S2B”即Saturated Transformer with secondary and bias windings，意思是具有副边和 偏置线圈的饱和变压器。
图4-Байду номын сангаас 变压器拾取对话框
变压器在调用时，由于对称按钮可能处于选中状态， 原、副边绕组的位置就颠倒了，使用时要注意，尤 其是原边和副边绕组数目相同的变压器，这涉及到 原、副边的匝比是升压或降压变压器的问题。 变压器的匝比是通过改变原、副边的电感值来实现 的。打开“TRAN-2P2S”变压器的元件属性对话框， 如图4-5所示，原边和副边的电感值都是1H，即变 比n为1:1。如果我们想使它成为n=10:1的降压变压 器，可以改变原边电感，也可改变副边电感，还可 以两者同时改变，但要保证，即原、副边电压比值 等于原边电感与副边电感的平方比。
(5) 电感和变压器 电感和变压器同属电感“Inductors”这一分类，只不 过在子类中，又分为通用电感、表面安装技术(SMT) 电感和变压器。一般来说，使用电感时直接拾取 “INDUCTOR”元件，使用变压器时，要看原、副 边的抽头数而定。 打开元件拾取对话框，选取“Inductors”大类下的子 类“Transformers”，如图4-4所示，在右侧显示出 变压器可选元件。常用的是前四种，名称前缀为 “TRAN-”，也可以直接输入这个前缀来搜寻变压器。 为了帮助大家记忆变压器的名称，以第一个变压器 “TRAN-1P2S”为例来说明它的含义。“TRAN”是 变压器的英文“TRANSFORMER”的缩写，“P”是 原边“PRIMARY”的意思，“S”是副边 “SECONDORY”的意思。而后面三个变压器都是 饱和变压器，
PROTEUS仿真方法ppt课件
可观测到电路的 电压探针，或虚入原理图后，通
路 仿 真 是 电 路 分
实时输 拟仪器过在期
析 的 一
出。 ，点击运望的观测
个 最 重 要
行点的
30
基于图表的电路仿真与分析（741放大电路）
模拟分析:用于绘制一条或多条电压或电流 随时间变化的曲线。
频率分析：用于绘制小信号电压增益或电 流增益随频率变化的曲线，即绘制波特图。
PROTEUS综合应用
ppt课件
2
➢布线/编辑 ➢ARES
➢处理器 ➢仿真模型
➢VSM
➢原理图输入 ➢系统ISIS
➢PROTEUS
➢高级图形 ➢分析模块
PROTEUS构成
Proteus 是一个完
➢混合模型 ➢仿真器
整的嵌入式系统软、 硬件设计仿真平台。
ISIS为功能强大的 原理布线工具。
任何时候都能通过按下运行按钮或空格对电路进行仿真。 PROTEUS VSM有两种截然不同的仿真方式：交互式仿真和基
于图表的仿真。 交互式仿真检验用户所设计的电路是否能正常工作——
交互式仿真图 基于图表的仿真用来研究电路的工作状态和进行细节的
测量——基于图表的仿真
PROTEUS VSM中的人性化测量
ppt课件
14
单周期数字 脉冲激励源
数字脉冲 信号输出
ppt课件
15
数字时钟 信号激励源
数字时钟 信号输出
ppt课件
16
数字模式信号激励源
数字模式 信号输出
ppt课件
17
虚拟仪器
虚拟示波器(OSCILLOSCOPE) 逻辑分析仪(LOGIC ANALYSER) 定时计数器(COUNTER TIMER) 虚拟终端(VIRUAL TERMINAL) SPI调试器(SPI DEBUGGER) I2C调试器(I2C DEBUGGER) 信号发生器(SIGNAL GENERATOR) 模式发生器(PATTERN GENERATOR) 电压表和电流表（AC/DC voltmeters/ammeters）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
镜像、翻转工具对其位置和方向进行调整。
第3章 Proteus 虚拟仿真工具
2. 编辑脉冲发生器 (1) 双击原理图中的脉冲发生器符号，出现脉冲发生器的属性设置对话框， 如图3-7所示。
第3章 Proteus 虚拟仿真工具
其中主要参数说明如下： Initial(Low)Voltage：初始(低)电压值。 Pulsed(High)Voltage：初始(高)电压值。 Start(Secs)：起始时刻。 Rise time(Secs)：上升时间。 Fall time(Secs)：下降时间。 Pulse Width：脉冲宽度。有两种设置方法： Pulse Width(Secs)指定脉冲宽度，Pulse Width(%) 指定脉冲占空比。 Frequency/Period：频率或周期。 Current Source：脉冲发生器的电流值设置。
第3章 Proteus 虚拟仿真工具
3.1 激励源 3.2 虚拟仪器 3.3 图表仿真 3.4 录播模式
第3章 Proteus 虚拟仿真工具

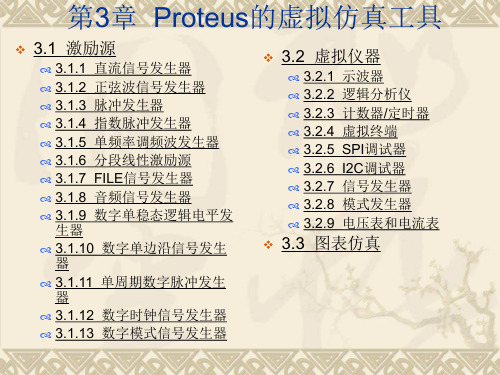

在第2章我们学习了Proteus ISIS的电路原理图设计，熟悉了各种元件的 拾取和各种绘图工具的使用。在这一章里，我们对已经设计好的电路图进行 仿真，以检查设计结果的正确性。Proteus ISIS软件提供了许多种类的虚拟仿 真工具，给电路设计和分析带来了极大的方便。
