1.1.7 负载均衡管理进阶篇-L7策略
负载均衡解决方案
负载均衡解决方案负载均衡是一种通过将网络请求分散到多个服务器上，以提高系统性能和可靠性的解决方案。
在高负载情况下，使用负载均衡可以减轻单个服务器的压力，确保系统能够正常运行。
以下是几种常见的负载均衡解决方案：1. 硬件负载均衡器：硬件负载均衡器是一种专用硬件设备，用于将网络请求分发到多个服务器上。
它通常采用四层或七层负载均衡算法，能够根据服务器的负载情况和性能来动态调整请求的分发策略。
硬件负载均衡器具有高性能和可靠性，适用于大型网站和高流量应用场景。
2. 软件负载均衡器：软件负载均衡器是在服务器上运行的软件程序，根据一定的规则将网络请求分发到多个后端服务器上。
软件负载均衡器可以基于四层或七层负载均衡算法来进行请求分发，具有灵活性和可定制性。
常见的软件负载均衡器有Nginx、HAProxy等。
3. DNS负载均衡：DNS负载均衡是通过DNS服务器将域名解析为多个IP地址来实现负载均衡。
当用户发起请求时，DNS 服务器会根据一定的策略选择一个IP地址返回给用户，然后用户向该IP地址发送请求。
DNS负载均衡简单易用，但是具有一定的延迟和不准确性。
4. 内容分发网络（CDN）：CDN是一种基于地理位置的负载均衡解决方案。
它通过在全球部署各种缓存服务器来提供快速的内容传输和减轻源服务器的压力。
当用户请求内容时，CDN会根据用户的地理位置和网络状况选择最近的缓存服务器来提供内容。
负载均衡解决方案可以根据实际需求进行选择。
对于小型应用或低流量网站，可以使用软件负载均衡器或DNS负载均衡；对于大型网站或高流量应用，可以考虑使用硬件负载均衡器或CDN来提供更好的性能和可靠性。
此外，还可以根据业务需求选择合适的负载均衡算法，如轮询、加权轮询、最少连接等。
负载均衡配置方法
负载均衡配置方法在现代的计算机系统中，负载均衡是保证高性能和可靠性的重要因素之一。
通过合理的负载均衡配置，可以最大程度地利用系统资源，提高系统响应速度和可扩展性。
本文将介绍一些常见的负载均衡配置方法，帮助您更好地理解和应用负载均衡技术。
一、负载均衡概述负载均衡是一种通过在多个服务器之间分配工作负载，以达到提高系统性能和可用性的技术。
它可以确保每台服务器都能够平均分担任务，避免单个服务器过载，从而提高系统的整体性能。
二、硬件负载均衡配置方法硬件负载均衡通常通过专门的硬件设备来实现，如负载均衡器。
以下是一些常用的硬件负载均衡配置方法：1. 服务器冗余：在配置硬件负载均衡之前，建议先将系统中的服务器设置为冗余模式。
这意味着将每个功能模块配置为备份模式，以确保在故障发生时可以无缝切换到备份服务器。
2. 负载均衡器选择：根据实际需求选择适当的负载均衡器。
常见的负载均衡器有硬件负载均衡器和软件负载均衡器。
硬件负载均衡器通常具有更高的性能和可靠性，但价格较高。
软件负载均衡器则更加灵活和经济实惠。
3. 负载均衡算法选择：负载均衡器通常使用一些算法来决定如何将任务分配给服务器。
常见的算法有轮询、最小连接和最少响应时间等。
根据应用场景的特点选择合适的负载均衡算法，以确保任务能够平均分配给服务器，并提高整体性能。
4. 健康检查和故障恢复：负载均衡器通常会周期性地检查服务器的健康状态，以便及时发现故障和性能问题。
一旦发现故障，负载均衡器将自动将任务重新分配给其他正常工作的服务器，并通过故障恢复机制尽快恢复故障服务器的功能。
三、软件负载均衡配置方法除了硬件负载均衡器，还可以使用软件来实现负载均衡。
以下是一些常用的软件负载均衡配置方法：1. 反向代理：通过将负载均衡器配置为反向代理服务器，可以将客户端的请求分发给多个后端服务器。
反向代理服务器可以根据不同的策略选择请求目标服务器，并将响应返回给客户端。
2. DNS负载均衡：通过在DNS服务器中配置多个IP地址，可以将客户端的请求平均分配给这些IP地址，并最终分发到不同的服务器。

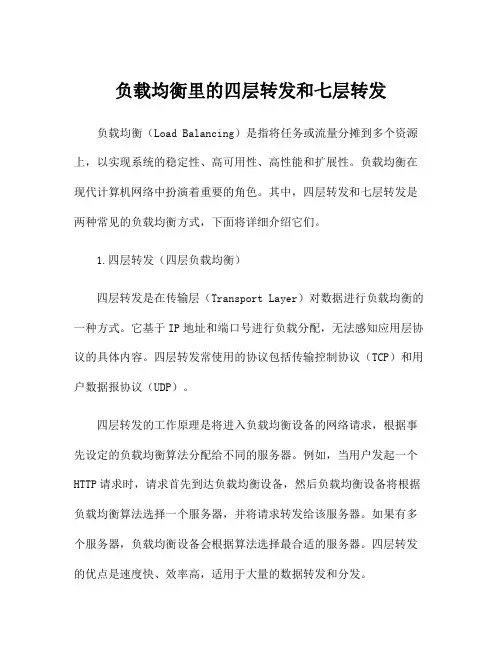

负载均衡里的四层转发和七层转发
负载均衡里的四层转发和七层转发负载均衡（Load Balancing）是指将任务或流量分摊到多个资源上，以实现系统的稳定性、高可用性、高性能和扩展性。
负载均衡在现代计算机网络中扮演着重要的角色。
其中，四层转发和七层转发是两种常见的负载均衡方式，下面将详细介绍它们。
1.四层转发（四层负载均衡）四层转发是在传输层（Transport Layer）对数据进行负载均衡的一种方式。
它基于IP地址和端口号进行负载分配，无法感知应用层协议的具体内容。
四层转发常使用的协议包括传输控制协议（TCP）和用户数据报协议（UDP）。
四层转发的工作原理是将进入负载均衡设备的网络请求，根据事先设定的负载均衡算法分配给不同的服务器。
例如，当用户发起一个HTTP请求时，请求首先到达负载均衡设备，然后负载均衡设备将根据负载均衡算法选择一个服务器，并将请求转发给该服务器。
如果有多个服务器，负载均衡设备会根据算法选择最合适的服务器。
四层转发的优点是速度快、效率高，适用于大量的数据转发和分发。
2.七层转发（七层负载均衡）七层转发是在应用层（Application Layer）对数据进行负载均衡的一种方式。
它不仅基于IP地址和端口号，还可以根据传输的应用层协议进行负载分配，能够感知到协议的具体内容。
七层转发常使用的协议包括超文本传输协议（HTTP）、文件传输协议（FTP）等。
七层转发的工作原理是将进入负载均衡设备的网络请求解析到应用层，根据协议的特点和应用负载情况，使用负载均衡算法将请求分配给最合适的服务器。
七层转发不仅仅考虑到服务器的负载情况，还可以考虑到服务器的运行状态、响应时间、流量等因素，从而提高用户体验。
七层转发的优点是能根据具体的应用需求进行负载均衡，适用于对应用层协议敏感的场景。
四层转发和七层转发各有其优势和适用场景。
四层转发适用于大规模的对称负载均衡，对于不同类型的流量转发效果比较稳定。
而七层转发适用于复杂的应用逻辑负载均衡和对协议内容敏感的场景，能够更精细地控制请求的分发。
配置负载均衡器实现多层次的负载均衡路由(七)
配置负载均衡器实现多层次的负载均衡路由背景介绍：在现代互联网应用中，负载均衡是一项非常重要的技术，它可以帮助分布式系统实现高可用性和可伸缩性。
而配置负载均衡器则是实现负载均衡的一种常见方式。
本文将讨论如何配置负载均衡器实现多层次的负载均衡路由。
概念解释：负载均衡器是一种位于客户端和服务器之间的设备或软件，它可以将流量均匀地分发到多个服务器上，从而提高系统的性能和可靠性。
而负载均衡路由则是指在分发流量时，根据不同的策略将请求路由到不同的服务器上。
实现多层次负载均衡路由的步骤：1. 第一层负载均衡：配置全局负载均衡器在一个分布式系统中，通常会有多个数据中心或区域的服务器集群。
为了实现更高的可用性和容错能力，我们可以在不同的数据中心或区域之间设置一个全局负载均衡器。
全局负载均衡器监听所有请求，并决定将请求路由到哪个数据中心或区域的负载均衡器上。
2. 第二层负载均衡：配置区域负载均衡器在每个数据中心或区域内部，我们可以再次使用负载均衡器来分发请求到具体的服务器。
这些负载均衡器通常会根据服务器的性能负载、响应时间等指标进行动态调整，以确保流量分发的均衡。
3. 第三层负载均衡：配置服务器集群负载均衡器在每个服务器集群内部，我们可以使用服务器集群负载均衡器将请求分发到实际的服务器上。
这些负载均衡器会在服务器间进行负载均衡，并通过监控服务器的状态来实现故障转移。
4. 策略配置：根据需求选择路由策略在配置负载均衡器时，我们还需要根据实际需求选择合适的路由策略。
常见的路由策略有轮询、权重、源IP、最小连接数等。
根据业务需求，可以选择最适合的路由策略来优化负载均衡效果。
总结：通过配置负载均衡器实现多层次的负载均衡路由，可以提高系统的性能、可靠性和可扩展性。
具体的实施步骤包括配置全局负载均衡器、配置区域负载均衡器、配置服务器集群负载均衡器以及选择合适的路由策略。
在实际应用中，我们需要根据业务需求和系统规模来灵活配置负载均衡器，以达到最佳的负载均衡效果。
负载均衡方案
负载均衡方案
目录：
1. 负载均衡方案简介
1.1 什么是负载均衡
1.2 负载均衡的作用
1.3 负载均衡的原理
2. 常见的负载均衡算法
2.1 轮询算法
2.2 最少连接算法
2.3 最快响应算法
3. 负载均衡方案的选择
3.1 网络负载均衡
3.2 集群负载均衡
4. 负载均衡方案的实现
4.1 硬件负载均衡器
4.2 软件负载均衡器
---
负载均衡方案简介
负载均衡是一种将网络流量或工作负载分配给多个服务器或其他计算资源的技术。
通过负载均衡，可以确保每台服务器都能够平衡地处理流量，提高整体性能和可靠性。
负载均衡可以根据不同的算法来分配流量，使得每台服务器都能够高效地处理请求，避免出现单台服务器负荷过重的情况。
在一个负载均衡集群中，通常会有一个前端负载均衡器接收来自客户端的请求，并根据预定的负载均衡算法将请求分发给后端的多台服务器。
这样可以实现资源的合理分配，提高系统的整体性能。
负载均衡的原理是通过监控服务器的负载情况，根据不同的算法将请求分发给不同的服务器。
这样可以避免单台服务器负载过重，提
高系统的稳定性和可靠性。
不同的负载均衡算法适用于不同的场景，可以根据实际需求选择合适的算法来实现负载均衡。
负载均衡的策略
负载均衡的策略
负载均衡是指将网络流量分配到多个服务器上，以达到优化资源利用、提高系统可用性和可扩展性的目的。
负载均衡的策略主要有以下几种：
1. 轮询策略
轮询策略是指将请求依次分配到每个服务器上，直到循环完毕后再从头开始。
这种策略适用于服务器性能相近的情况下，可以平均分配负载。
但是如果某个服务器性能较差，会影响整个系统的性能。
2. 最小连接数策略
最小连接数策略是指将请求分配到连接数最少的服务器上。
这种策略适用于处理长连接的场景，可以避免某个服务器的连接数过多而导致性能下降。
3. 最少响应时间策略
最少响应时间策略是指将请求分配到响应时间最短的服务器上。
这种策略适用于处理对响应时间要求较高的场景，可以提高用户体验。
4. IP散列策略
IP散列策略是指根据请求的IP地址进行散列计算，将请求分配到对应的服务器上。
这种策略适用于需要保持会话状态的场景，可以确保同一个IP的请求被分配到同一个服务器上。
5. 加权轮询策略
加权轮询策略是指根据服务器的性能、负载情况等因素进行加权计算，将请求分配到权重较高的服务器上。
这种策略适用于服务器性能差异较大的情况下，可以更加灵活地分配负载。
总之，不同的负载均衡策略适用于不同的场景，需要根据实际情况选择合适的策略。
负载均衡方案
负载均衡方案随着互联网技术的不断发展，越来越多的企业和组织将其业务部署在云端，使其能够更好地应对日益增长的用户访问量。
然而，随之带来的一个挑战是如何处理大量用户的请求，并保证系统的稳定性和高可用性。
这就需要负载均衡方案的运用。
负载均衡是一种将网络流量分配到多个服务器上的技术，旨在确保所有服务器都能满足用户请求，并尽可能地减轻单个服务器的负荷。
具体而言，负载均衡方案通过在服务器之前引入一个调度器，可以根据一定的策略将用户请求分配到不同的服务器上，以避免单个服务器过载而导致系统崩溃。
在实际应用中，有多种负载均衡方案可以选择，每种方案都有其适用的场景和特点。
下面将介绍一些常见的负载均衡方案。
1. 随机负载均衡随机负载均衡是一种简单而常见的负载均衡方案，其基本原理是将用户请求随机分配到可用的服务器上。
这种方案的优点是简单高效，对服务器的负载没有过多的要求。
然而，由于随机性的存在，可能导致一些服务器的负载过高，而其他服务器的负载较轻的情况发生。
2. 轮询负载均衡轮询负载均衡是另一种常见的负载均衡方案，它采用循环的方式将用户请求分配到不同的服务器上。
这种方案的优点是公平性，每个服务器都有机会处理用户请求。
然而，在某些情况下，可能出现某些服务器处理速度较慢，从而导致使用该服务器的用户体验不佳的情况。
因此，在实际应用中，通常会将轮询负载均衡与其他方案结合使用，以实现更好的效果。
3. 基于性能的负载均衡基于性能的负载均衡是一种根据服务器的性能指标来进行流量分配的方案。
具体而言，通过监控服务器的负载、带宽、响应时间等指标，将用户请求分配给性能较好的服务器。
这种方案的优点是能够充分利用服务器资源，提高系统的整体性能。
然而，由于服务器的性能指标会不断变化，因此需要实时监控和调整，以确保负载的均衡性。
4. 会话粘滞会话粘滞是一种根据用户的会话信息来进行负载均衡的方案。
具体而言，将同一用户的请求分配给同一台服务器处理，以保持会话的连续性和一致性。
七层负载均衡原理
七层负载均衡原理负载均衡是指将服务器、网络等资源进行分配，并将负载均衡设备放置在客户端和服务器之间，以实现更高的性能、可靠性和扩展性。
七层负载均衡是一种基于应用层协议的负载均衡方法，主要是通过分析应用层协议中的数据，以及根据其他因素决策将请求转发到合适的服务器上。
七层负载均衡的工作原理如下：1. 应用层分析：七层负载均衡设备通过解析应用层协议（如HTTP、FTP等）中的数据，获取有关请求的详细信息。
这些信息可以包括URL、报文头、Cookie等。
2. 请求分派：根据应用层分析的结果，负载均衡设备可以根据一定的策略将请求分发给合适的服务器。
常用的分发策略有轮询、最少连接、源IP哈希等。
3. 会话保持：七层负载均衡设备可以根据分析的结果，决定请求是否对于特定的服务器进行会话保持。
这意味着如果一个客户端发出多个请求，它们将被分发到同一个服务器上，以保持会话的一致性。
4. 响应转发：负载均衡设备将服务器返回的响应转发给客户端。
为了避免请求和响应之间的数据不一致，负载均衡设备可能需要对响应进行修改或处理，比如做内容压缩、重定向等操作。
5. 健康检测：负载均衡设备需要定期对后端服务器进行健康检测，以了解它们的状态。
如果某个服务器出现故障或过载，负载均衡设备将停止将请求发送到该服务器，并将其从可用服务器列表中移除。
七层负载均衡的优势如下：1. 更高的性能：通过根据应用层协议进行负载均衡，可以更准确地将请求转发到合适的服务器上，以提升系统的整体性能。
2. 更好的可靠性：负载均衡设备可以监测后端服务器的健康状态，并自动将请求转发到可用的服务器上。
这种自动故障切换可以提高系统的可靠性，避免单点故障。
3. 更灵活的扩展性：通过添加更多的服务器和负载均衡设备，可以轻松地扩展系统的容量和吞吐量，以应对持续增长的用户请求。
4. 更好的用户体验：通过根据用户的请求特征进行分析和处理，七层负载均衡可以为用户提供更好的体验。
比如根据用户的地理位置将请求转发到最近的服务器上，以减少网络延迟。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10.1.1.254/24
192.168.2.254/24
192.168.2.101 192.168.2.102
10.1.1.41/24
10.1.1.51/24 192.168.2.61/24 192.168.2.51/24 192.168.2.41/24
10.1.1.61/24
Page 16
实验七：配置和观察1
• 使用Delay Binding来等待全部用户请求数据包 1. client 向AD L4 Policy VIP发送SYN； 2. AD与client进行TCP握手处理过程，以接收client端的完整HTTP request； 3. AD 对GET request的数据进行分析，并根据第一个请求选择 farm/server； farm/server 4. AD 向服务器初始化TCP handshake然后将数据流转发给服务器； 5. AD对该TCP连接上的其他请求进行探测； 6. 当需要选择新的farm或server时，AD将与新的服务器建立一条新 的TCP连接。
Farm – 由提供相同业务的一组服务器组成
实际的服务器
Page 3
本地负载均衡- L7策略
• L7 策略：通过用户请求 策略：
的应用层-L7层的信息来 层的信息来 的应用层 选择Farm 选择
– – – – – – –
URLs HTTP 头信息 文件类型，浏览器类型 语言 Session ID 正则表达（HTTP头） Cookies
Page 12
L7策略配置2 – L7 Policies
• AppDirector > L7 Farm Selection > Policies
• Policy Name：策略名 • • • •
称 Policy Index: 策略索 引， First Method：第一检 索方法 Second Method：第 二检索方法 Farm Name：目标 Farm
• Farm Name：必须为
None • L7 Policy Na
Page 15
实验七：拓扑
10.1.1.11/24 192.168.2.11/24 10.1.1.21/24 192.168.2.21/24 192.168.2.31/24
10.1.1.31/24
Page 11
L7策略配置1 – L7 Method
• AppDirector > L7 Farm Selection > Methods
• Method Name:名称 • Method Type: 类型，
如URL，Cookie，Text 和正则表达式 • Argument：每种类型 的具体参数
增 强 配 置
是否需要L7策略 是否需要 策略
配置L7策略
NO 添加L4策略
Page 2
AD服务器负载均衡的基本构架
VIP: Virtual IP 对外提供服务的IP地址 对外提供服务的 地址 Layer 4 策略 –依据网络层信息参数进行 farm 的选择
Layer 7 策略 策略–依据应用层信息参数进行 farm 的选择
• 1. 添加两个Farm – Farm-A：包含服务器192.168.2.101 – Farm-B：包含服务器192.168.2.102 • 2. 添加L7 Method – Name：M1；Type：Header； – Name：M1；Type：Header； • 3. 添加L7策略 – Name：L7；index：10；First Method：M1；Farm：Farm-A – Name：L7；index：20；First Method：M2；Farm：Farm-B • 4. 添加L4策略 – VIP;192.168.2.X0 – Farm:None – L7 Policy: L7
注意： 注意：
•用于相同VIP的L7策略的名称必须相同，由Index区分 •相同策略名称的策略将按照索引从小到大依次检索，一旦匹配，将不再检索后续方法
Page 13
L4策略（使用L7策略）
• AppDirector > Layer 4 Farm Selection >Layer 4 Policy Table> Create
AppDirector 培训 第7部分：L7（应用层）策略
Page 1
L7 （应用层）策略
开始配置 Yes
是否需要ClientNAT 是否需要
配置ClientNAT
NO
基 本 配 置
添加Farm 配置高级健康检查
是否需要L7对话保持 是否需要 对话保持
Yes
配置L7对话保持
NO 添加Sever Yes
Delay Binding (2/3)
Data
Parses the Data Selects Server Initiates TCP
SYN_ACK
Acts as Client Does Not Forward SYN_ACK Empties Buffer Sends Data to Server
Page 9
使用L7策略选择Farm
• Method的类型： URL: 对http请求中的特定主机名或path信息进行匹配； File Type: 对HTTP请求中的特定文件类型进行匹配； Header Field: 对HTTP请求中的特定Header Field 进行匹配； Cookie: 对HTTP请求中的特定Cookie 进行匹配； Regular Expression: 对HTTP请求中的任意位置符合表达式的内容进 行匹配；字串最长80个字符。. Text: 对HTTP请求中的任意位置进行text字串的匹配。 • HTTP请求： HTTP请求由三个元素组成： Method (GET, POST, …) URI Headers (include cookies)
Page 5
Delay Binding (1/3)
SYN
Matches VIP w/L7 Rule Chooses SEQ # Replies w/SYN_ACK
ACK Starts Buffering Data ACK’s Client Packets Keeps Buffering
Page 6
Page 17
实验七：配置和观察2
• 修改客户端得host文件，键入记录 – 192.168.2.X0 – 192.168.2.X0 • 使用浏览器访问域名 • 使用浏览器访问域名 • 观察结果
Page 18
Data Shortcut
Page 8
使用L7策略选择Farm
• 利用Layer 7 policies进行Farm的选择只适用于以下协议： HTTP 或 HTTP-like (has HTTP-like header) TCP protocols UDP protocols：对每个UDP数据包进行探测，并进行负载均衡 • 不适合动态协议 FTP、TFTP等 • L7 Policy的基本单元是Method method：用于定义区分数据流的内容； 每条Policy最多包含2个Method，2个Method可以使用AND组合在一 起；
Page 10
L7策略配置步骤
1. 创建L7 method，定义区分数据流的方法 2. 创建L7 policy，将L7 Method与L7 policy关联，定义具体
的Action和选择的Farm
3. 创建L4 Policy，将L7 Policy与L4 policy关联。由于
Farm的选择由L7 policy选择，因此L4 Policy中不 需要选择Farm name
Page 7
Delay Binding (3/3)
Does Not Forward ACK Ready to Splice the Flows Matches Existing Flow Rewrites L2/L3/L4 and SEQ/ACK Shortcut ACK Shortcut
ACK
Data
Host – Accept- Language: SCH*
Host –
VIP
Accept- Language: en*
(EN)
(EN)
(简中 简中) 简中
Page 4
L7 策略的机制
