基于CAD的注塑模具结构设计毕业设计
基于AutoCAD程序在注塑模具设计中的应用研究
～
信 息 技 术

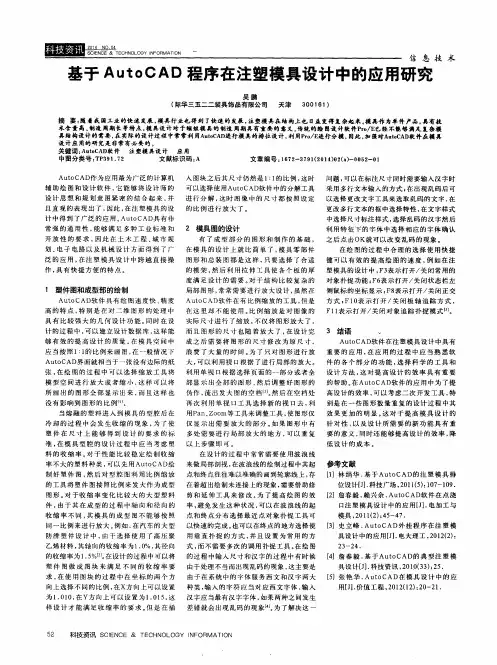

基于 Ａ ｕ ｔ ｏ Ｃ Ａ Ｄ程序 在注塑 模具设 计 中的应 用研 究
吴 鹏 （ 际华 三五二二 装具饰 品有 限公 司 天津 ３ ０ ０ １ ６ １ ）
摘 要： 随 着我 国工业 的快速 发展 ， 模 具行 业也得 到 了快速 的发展 ， 注塑模 具在 结构上也 日益 变得复 杂起 来 。 模 具作 为单件 产品 ， 具有技 术含量 高 ， 制遗 周期长等 特点 ， 模 具设计 对于 缩短模 具的 制造 周期 具有重要 的意 义 。 传 统的绘 图设 计软件Ｐ ｒ ｏ ／ ＥＧ经 不能 够满足 复杂模 具结构设 计的需要 ， 在实际 的设 计过程 中常常利 用Ａ ｕ ｔ ｏ Ｃ Ａ Ｄ 进行模 具的排住设 计， 利 用Ｐ ｒ ｏ ／ Ｅ 进行 分模 。 因此 ， 加 强对Ａ ｕ ｔ ｏ Ｃ Ａ Ｄ 软 件在模具 设 计应 用的研 究是 非常有必要 的 。 关 键词 ： Ａｕ ｔ ｏ Ｃ ＡＤ 软 件 注塑模 具设计 应 用 中图 分类号 ： Ｔ Ｐ ３ ９ １ ． ７ ２ 文献标 识码 ： Ａ 文章 编号 ： Ｉ ６ ７ ２ － ３ ７ ９ Ｉ （ ２ ０ １ ４ ） ０ ２ （ ａ ） － Ｏ ０ ５ ２ －０ １ Ａ ｕ ｔ ｏ Ｃ ＡＤ作为 应 用最 为 广 泛的 计 算机 入 图块 之 后 其 尺 寸 仍 然是 ｌ ： １ 的 比例 ， 这 时 问题 ， 可 以在 标 注 尺 寸同 时需 要 输 入汉 字 时
中选 择尺 寸标 注 样 式 ， 选 择乱 码 的 汉字 然 后
利 用 特 征 下 的 字 体 中 选 择 相 应 的 字 体 确 认
之后点击０ Ｋ就 可 以 改 变 乱 码 的 现 象 。 在 绘 图 的 过 程 中合 理 的选 择 使 用 快 捷
注塑模毕业设计论文
注塑模毕业设计论文注塑模具设计在现代工业生产中扮演着非常重要的角色，特别是在塑料制品生产行业。
随着科技的进步和工业的发展，注塑模具设计不断创新和完善，为塑料制品生产提供了更高的效率和质量。
本篇论文将探讨注塑模具设计的关键技术和过程，并针对一个实际案例进行详细的分析和讨论。
注塑模具设计的关键技术主要包括模具结构设计、材料选择、加工工艺等方面。
在模具结构设计中，需要考虑产品形状、尺寸和要求，以确定模具结构的复杂程度和难易程度。
同时还需要考虑到模具的开合方式、排气系统和冷却系统等因素，以确保模具的正常运行和产品的质量。
在材料选择方面，需要根据产品的材料和要求，选择适合的模具材料，如钢材或铝合金。
加工工艺方面，需要确定模具的开发流程，并采用适当的加工工艺，如数控加工或线切割等。
以注塑制品为例，我将对其模具设计进行详细分析。
首先，需要对产品进行形状和尺寸的分析，确定其所需的模具结构和复杂程度。
然后，根据产品的材料和要求，选择合适的模具材料。
在模具结构设计中，考虑到产品的形状较为简单，可以选择简化的模具结构，如单腔模或多腔模。
同时，还需要考虑到产品的表面要求和限制，如产品的外观要求、厚度要求等。
在模具的开发流程中，可以采用CAD软件进行模具设计，然后进行模具加工和装配。
在模具加工过程中，可以采用数控加工和线切割等先进的加工工艺，以提高模具的精度和质量。
在注塑模具设计过程中，还需要考虑到注塑工艺的要求。
例如，注塑模具的冷却系统设计必须合理，以确保塑料制品的质量和生产效率。
此外，模具的开合方式和排气系统也需要进行合理设计，以避免产品的缺陷和残留物。
同时，还需要进行模具的合理维护和保养，以延长其使用寿命和保证生产质量。
综上所述，注塑模具设计是塑料制品生产中不可或缺的环节。
通过合理的模具设计和加工工艺，可以提高塑料制品的生产效率和质量。
因此，注塑模具设计的研究和创新具有重要的理论和应用价值。
使用CAD进行模具设计和注塑工艺仿真
使用CAD进行模具设计和注塑工艺仿真使用CAD软件进行模具设计和注塑工艺仿真模具设计是制造业中非常重要的一环，它直接关系到产品的质量和生产效率。
而注塑工艺仿真则可以帮助工程师在设计阶段就进行模拟和预测，提前发现问题和优化解决方案。
在此，将着重介绍如何使用CAD软件进行模具设计和注塑工艺仿真。
首先，我们需要选择一款专业的CAD软件，如SolidWorks、CATIA、AutoCAD等。
这些软件都提供了强大的建模和仿真功能，可以满足不同类型的模具设计需求。
接下来，我们将以SolidWorks为例进行详细介绍。
在开始之前，我们需要准备好产品的三维模型。
可以从现有的CAD文件中导入模型，也可以利用软件的建模工具进行创建。
一旦模型准备完毕，我们就可以开始进行模具设计了。
首先，我们需要使用软件的建模工具创建模具的主体结构。
可以根据产品的尺寸和形状，使用不同的工具进行建模，如拉伸、旋转、倒角等。
需要注意的是，模具的设计应符合产品的要求，并且考虑到后续的注塑工艺。
接下来，我们需要添加模具的一些关键组件，如模仁、模座、顶针等。
这些组件将直接影响到产品的成型效果和质量。
在进行组件添加时，我们可以使用软件提供的库存件，也可以根据需要自行设计。
在组件的设计过程中，我们需要确保它们的尺寸和位置准确无误，并且能够实现所需的功能。
完成模具的主体结构和关键组件后，我们可以利用软件的装配功能将它们组合在一起。
这将帮助我们检查模具的各个组件之间是否存在干涉，并进行必要的调整。
一旦确认没有问题，我们就可以进入注塑工艺仿真的环节了。
在注塑工艺仿真中，我们可以通过对模具进行填充、冷却和收缩等分析，来预测和优化注塑成型的过程。
这将帮助我们避免一些常见的问题，如短流、翘曲、缺陷等。
同时，我们还可以通过仿真结果来指导模具的设计和优化，以提高产品的质量和效率。
在仿真过程中，我们可以根据实际需求和预测结果进行一些参数的调整，如注塑速度、温度、压力等。
基于CAD技术的注塑模具设计探究
学术论坛/ A c a d e m i c F o r u m于CAD技术的注塑模具设计探究胡媛(陕西工业职业技术学院，陕西咸阳712000)摘要：注塑模具是现代使用较为频繁的模具类型，具有操作简便、自动化应用程度高以及程序速度快等优点，生产出的部件也拥有综合力学性能好、抗腐蚀性强等优点。
为了提高注塑模具设计的效果，将C A D技术应用到注塑模具设计中，包含了分部件初步设计、计算机仿真模拟与改进、定型设计等环节。
在对注塑模具进行改进设计中，要特别注重注塑工艺参数与部件的成型品质之间的关系，保证注塑模具设计的科学性。
关键词：C A D技术；注塑模具；设计1弓丨言在机械行业不断发展的过程中，模具发挥了非常 大的作用。
模具加工非常适合外形尺寸不规则、大批 量的零部件，具有生产效率高、加工精度高以及成本 低等优势，在现代机械领域具有非常广泛的应用。
注 塑模具是模具制造中使用较为频繁的类型，通常情况 下，注塑模具设计主要依托于U G、Pro/E等计算机制 图软件来进行分项设计，之后再进行装配与整合工作。
通过三维软件设计好的模型可以直接转化为二维图纸，模具加工人员根据图纸尺寸开展加工工作，尽管构建 的三维模型能够清晰地反映出注塑模具的特征，但是 转化成的二维图纸存在清晰度差的问题。
然而通过UG 三维软件将分型、型芯与型腔等零部件转化成二维图 以后，再利用C A D技术开展模具系统设计工作，既可 以使得图样和三维模型紧密相连，同时也可以显著提 升二维图绘画速度，有效避免了在后期加工过程中对 图纸的修改。
为了进一步探究C A D技术在注塑模具设 计中的应用，本文选取合式卡扣部件为代表，对注塑 模具型腔设计优化改进方法进行探究，为改善模具设 计品质与部件质量提供帮助。
2 CAD背景下注塑模具设计方法通过注塑模具生产的部件具有综合力学性能好、抗腐蚀性强等特征，同时注塑成型还具有操作简便、自动化应用程度高以及成型速度快等优点，在现代机 械生产中具有非常重要的地位。
基于AutoCAD小型注塑产品的模具设计
倒 圆角 Ｒ ．。 ０５ 其他锐 边倒圆角 Ｒ ． ， ０２ 底边缘不倒 角。
０ 丑分淞
，
， 茁分 谨 ／ ／ Ｅ
命 令 ：衄 ｅ 一 ｔ
当前 模 式 ： 式 ＝ 剪 ， 径 ＝ ０ ０ ０ 模 修 半 １． ０ ０
样 能 更 好 地 消 除 应 力 。 在 设 计 流 道 时 ， 果 一 味追 求 对 称 性 ， 如
圆 形 按钮 是 一 个 简单 的 小 型 注 塑 产 品 。一 般 来 说 ． 圆形 按 钮 的 功 能 是 用 手 指 按 下 去 。 它 底 面 的机 构 受 力 向后 退 。松开 使 手 ， 形 按 钮 可 以 复 位 ， 可 以重 复 按 下使 之 复 位 。 圆形 按钮 圆 也
如图 １所示 的程序 。 中操作流程是一条直线结构 的步骤。 图 主
要 是利 用 Ａｕ Ｃ ｔ ＡＤ 的“ 列 ” 能 设 计 型 腔 。小 型无 腔 注 塑 产 ｏ 阵 功
品的模具通常 以上下两块模块组 合。其特点是 由于其 尺寸比
较 小 。 塑 成 型后 ， 注 收缩 的几 何 尺 寸 也 很 小 ， 得 产 生 的凝 固 使
就会显得繁琐 ， 而且不利于加工 。通常加 工流道使用 的铣床执
行 的是 直 线 路 径 ， 度 精 度 不 高 ， 分 如果 要 加 工 较 多 的 呈 辐 射 状
的流道 ． 不利于铣床加工 ， 同时还 会降低模具的刚度 。因此在
型 腔排 布 数 量 多 的 情 况 下 ， 用 Ａ ｔＣ Ｄ设 计 流 道 时 可 采 用 利 ｕｏ Ａ 矩 形阵 列 命 令 实 现 流 道 的 排布 。
指定 圆柱体底面的 中心 点或［ 圆（） Ｏ ０ Ｏ ：回车确定 椭 Ｅ］ ， 。＞ ＜
基于CAD_CAE技术注塑模优化设计
第29卷第7期Vol.29NO．7重庆工商大学学报（自然科学版）J Chongqing Technol Business Univ.（Nat Sci Ed ）2012年7月Jul．2012文章编号：1672－058X （2012）07－0062－07基于CAD /CAE 技术注塑模优化设计*林权（武夷学院电子工程系，福建武夷山354300）收稿日期：2011－11－12；修回日期：2011－12－27．*基金项目：福建省教育厅科技计划专项项目（JK2011059）；武夷学院青年教师专项科研基金（XQ201105）．作者简介：林权（1980-），男，福建福州人，硕士，从事塑料模具设计与制造研究．摘要：改变以往依靠经验、直觉或反复试模的模具设计方法，采用计算机辅助设计软件UG 、数据转换软件CAD Doctor 、有限元分析软件MoldFlow 相结合的方法进行注塑模优化设计；结果表明：通过对成型压力、填充时间、最大锁模力等指标测试，可知网格划分的疏密程度不能作为塑件分析准确度的标准依据；通过对注射过程中充填分析、冷却分析及翘曲分析模拟，得到了塑件的最佳的浇注系统和冷却系统设计参数，获取了气穴、熔接线、翘曲变形等分布特性，为优化模具结构设计提供了重要参考；最后通过实践证明，运用CAD /CAE 技术创建的模具结构灵活可靠，产品质量满足使用要求，模具设计可供同行参考。
关键词：CAD /CAE 技术；模流分析；注塑模具；优化设计中图分类号：TQ320文献标志码：A在产品不断的推陈出新，技术不断的在进步的时代，越来越多的塑料产品，开发时间的周期越来越短，为了提高企业的竞争力，各制造商从概念设计、产品设计、模具设计、开模、试模的过程中，不断地在寻求缩短时间周期的方法，发现模具试模的部份是很大的关键，而传统依靠经验、直觉或反复试模才能修正模具的设计方法已不能满足现代生产和集成技术的需求［1-3］。
现代以模具CAD /CAE 技术在计算机上对模具设计方案进行分析和模拟来代替实际的试模，不仅可以检验各种产品生产可行性，而且在设计阶段就预知可能发生的情形，并加以修正将问题降到最低［4］。
毕业设计箱体注塑模CADCAM-方案
毕业设计（论文）报告题目系别.专业.班级.姓名.学号.指导教师.2011年4 月箱体注塑模CAD/CAM摘要本设计为箱体注塑模的设计。
设计中采用一模两腔，浇口采用潜伏式浇口，分型面选在截面最大处，塑件成型后利用推杆将成型制品从动模上推出，回程时利用复位杆复位。
设计中需要对塑件的尺寸进行计算，确定尺寸精度，然后进行注射机的选取。
对注射机参数进行校核，包括模具闭合厚度、模具安装尺寸、模具开模行程、注射机的锁模力等。
各个参数都满足要求后才能确定注射机的型号。
最后通过UG软件铣出成型零件。
在设计过程中，为了更清楚的表达模具的内部结构，因此附有大量的模具结构图和模具局部图，并通过通过CAD和Pro/E软件画出它的二维、三维立体图。
关键词：箱体分型面浇口工艺分析Abstract：This design is the design of injection mould for the cabinet. The design uses two mold cavity, type of the sprue islatent gate, the parting surface is chosen in the maximum sectionof theplastics.After plastics are molded，molding products are driven by putting fromdynamic model,then using reset stem returned.In the design ,the size of the plastic parts needed to calculate ,then determine the size precision and select the type of injection moulding machine. Checking the parameters of injection machine, including the thickness of mold closing,the size of mould installation,the trip of opening mold,the clamping force of injection machine,and so on.Determining the model of injection machine after each parameter aremeet the requirements. Finally use the UG software to mill out molding parts.In the design process, in order to expressthe internal structure of mould clearly，there have a lot of mould structure and mould local charts，then through CAD and Pro/E software plot its 2d, 3d stereo.Key words：CabinetParting surface RunnerProcess analysis目录第一章前言 (4)1.1应用背景及意义 (4)1.2论文设计内容 (4)1.3论文设计重点、难点 (4)第二章方案论证 (5)2.1 结构分析 (5)2.2 成型工艺分析 (5)2.3 生产规模 (6)第三章箱体注射模结构设计 (7)3.1成型零件设计 (7)3.2浇注系统设计 (9)3.3推出机构的设计 (10)3.4排气系统的设计 (12)3.5冷却系统的设计 (12)3.6模架与注射机的选择 (13)3.7模具结构草图 (16)3.8注射模动作过程分析 (17)第四章成型零件加工工艺 (18)4.1加工路线 (18)4.2数控编程 (18)4.3程序清单 (19)第五章结束语 (22)谢辞 (23)附件1: 型芯的加工工艺路线 (24)附件2: 定模板的加工工艺路线 (25)附件3: 动模板的加工工艺路线 (26)参考文献 (27)第一章前言1.1 应用背景及意义通过对模具专业的学习，掌握常用材料在各种成型过程中对模具的工艺要求，各种模具的结构特点及设计计算的方法，以达到能够独立设计一般模具的要求。
基于CAD的注塑模具结构设计
目录1前言 (III)1.1 CAD在注塑模设计中的应用现状和发展趋势 (1)1.1.1 应用现状 (1)1.1.2发展趋势 (1)1.2 本课题设计的目的与意义 (1)2设计任务 (2)2.1塑件结构与尺寸 (2)2.2塑件材料分析 (2)2.2.1聚丙烯的加工性能 (3)2.3结构分析 (3)2.4塑件尺寸精度分析 (4)2.5塑件的壁厚分析 (4)2.6计算塑件的体积和质量 (4)3确定塑件注射工艺参数 (4)4注射模结构设计 (4)4.1模具型腔排列方式的确定 (4)4.2模具分型面的选择 (5)4.3注射模浇注系统的设计 (6)4.4推出机构的设计 (7)4.5合模导向机构 (9)4.6排气机构 (10)4.7温控系统的计算 (11)5成型零件结构设计及尺寸计算 (12)5.1 注射模成型零件结构设计及固定形式 (12)5.1.1成型零件的计算 (14)5.2 型腔型芯有关尺寸计算 (14)6型腔壁厚和底板厚度计算 (15)7标准模架的选择 (15)8注塑机的确定与校核 (16)8.1注塑机的选用原则： (16)8.2注射机选用后基本参数的校核 (16)8.2.1注射量的校核 (16)8.2.2锁模力的校核 (17)8.2.3注射压力的校核 (17)8.2.4模具高度与注射机闭合高度关系的校核 (17)8.2.5开模行程校核 (17)8.2.6推出装置校核 (17)8.2.7模具外形尺寸校核 (17)8.2.8喷嘴的校核 (17)8.3 模具与注射机安装部分相关尺寸的校核 (17)8.3.1模架各个尺寸的校核 (17)8.3.2模具开模行程的校核 (17)9模具总装配图 (18)参考文献 (19)致谢 (20)【摘要】本设计是关于球头圆盘的注塑模具设计，通过CAD软件对模具的成型零部件、浇注系统、脱模结构、冷却系统、导向定位系统等进行了设计，对成型零部件的加工尺寸及其公差进行了计算，并完成了模具中非标准零件的加工零件图。
