SPTool图形化信号处理工具的使用
SPTool图形化信号处理工具的使用SPTool工具提供四个基本的信号处理图形用户界面（GUI）程序，它们分别是（1）信号浏览器：用于浏览可视化的信号图像（2）滤波器设计器：可用于设计和编辑FIR和IIR数字滤波器，绝大多数MATLAB信号处理工具箱提供的命令行函数都可以在这个可视化的滤波器设计器中被调用，用户调用Pole/Zero编辑器设计出符合自己需要的滤波器。
（3）滤波器浏览器：这个工具主要用于分析滤波器的特性。
（4）频谱浏览器：用于频谱分析，使用工具箱提供的频谱估计函数去分析某个信号序列的功率谱密度。
实验步骤：1、打开SPTool主界面单击start----Toolboxes----signalprocessional----SPTool，或者直接在命令行输入SPTool，启动SPTool工具，出现主界面：主界面有三栏列表，包括信号源列表、滤波器列表和频谱列表。
2、用户能够从MATLAB主工作空间中导入信号序列、滤波器或频谱。
如从工作空间中导入信号源数据：单击File---import，出现设置参数，产生的信号源命名为signal1，点击OK，可看到在主界面的信号列表中增加一个signal1[vector]项。
3、滤波器的设计（1）可以从工作空间中直接导入已设计好的滤波器系数（如大作业中用FDATool 设计好的滤波器的系数）：（2）也可以直接在SPTool中进行设计产生。
如选择频谱列表中的filt1[design]，单击Edit，或者在频谱列表中单击New，出现：输入参数设计滤波器。
滤波器系数放在filt3中。
4、实现滤波：在SPTool主窗口，分别在信号列表、滤波器列表和频谱列表中选择signal1，filt2（或filt3），mtlbse，然后单击滤波器列表下面的Apply按钮将滤波器filt2（或filt3）应用到signal1信号序列中。
弹出对话框：保持原有参数不变，将输出信号命名为OUT2（或OUT1）。
信号处理工程化的MATLAB工具教程.
第9章信号处理工程化的MATLAB工具9.1 信号处理工具（sptool）的介绍MATLAB信号处理工具箱还为信号处理的研究工作提供了一个集成开发环境和工具。
这个信号处理工具的名称为sptool（sigal processing tool)。
大家知道，信号处理主要有两大任务：一是对信号进行分析，就是在时域分析它的波形和在频域分析它的频谱；二是滤波器设计，也就是根据对输入输出信号的要求，设计实现这个要求的系统。
在这两个任务的进行工程中，经常要做第三个任务，那就是进行检验，要把信号加到所设计的滤波器中，看它的输出是否满足要求，sptool把这三个任务集成在一起，加上了适当的管理功能，配以良好的工作界面，利用它可以大大提高研究的工作效率。
在MATLAB命令窗口中，键入sptool，得到如图9.1.1所示界面，其中分为【Signals】、【Filters】和【Spectra】三个栏目，每个栏目中分别存入了系统中原来已保存的信号、滤波器和频谱的名称。
下面先来看如何把所需的信号和滤波器输入到这个环境中去。
图9.1.1 信号处理工具sptool的启动界面（1）信号的导入先在MATLAB工作空间中放入所需的分析的信号和滤波器。
设滤波器就是例9.2.1中设计并导入了工作空间的滤波器，再来建立一组信号。
在命令窗中，键入：n=0:200;T=1;s1=sin(5*2*pi*n*T);s2=sin(10*2*pi*n*T);s3=cos(15*2*pi*n*T);s=s1+s2+s3;单击左上角的菜单项【File】及其下拉菜单中的【Import】出现的新视窗如图9.1.2所示。
它分为三个栏目，左边一栏为【Source】，其中有【Workspace】或【File】二选一圆圈，选定【Workspace】时，中间栏的【Workspace Contents】将显示工作空间中的全部变量，如图9.12所示，如果选择【file】作为数据来源，则下方的框中应键入文件名及其路径。
第27章用SPTol测试数字系统
24
例27-3 用凯塞窗设计一个FIR数字高通滤波器，通带
截止频率为5 kHz，通带波动小于1 dB；阻带截止频率为4 kHz，阻带衰减大于40 dB；采样频率取24 kHz。
解 按【New】按钮，将出现如图27-8所示的数字滤波
器设计窗口。在有关选项窗口逐一输入设计指标数据，将 设计出如图27-8所示的图形和数据结果。
用鼠标移动上部信号窗口中的游标1和游标2，将在 Marker1或Marker2小窗口中显示游标处信号在时间轴上的 读数，在小窗口的下面显示信号的幅度，dx表示两个游标 在时间轴上的差值，dy表示两个游标在幅度轴上的差值。
14
图27-4 显示导入的信号
15
3.滤波器数据的导入
滤波器数据的设计方法在前面许多实验中已经介绍过。 如果要对设计的滤波器进行测试，首先要让数据结构满足 SPTool的要求。此时一般有两种方法：一是从MATLAB命 令窗输入，使滤波器系数变量放入Workspace空间；二是由 FDATool设计滤波器，结果存放到Workspace空间或存为 MAT文件。
பைடு நூலகம்
25
图27-8 设计一个高通数字滤波器
26
该窗口的主工具栏有以下几个特殊的图形按钮： 放大鼠标选定的区域。 用于恢复原有的图形。 垂直方向图形放大。 垂直方向图形缩小。 水平方向图形放大。 水平方向图形缩小。 放大显示通带部分。 同时显示频谱图。
巧用SPT图形文件编制彩色图形画面
巧用SPT图形文件编制彩色图形画面
王志浩
【期刊名称】《电脑》
【年(卷),期】1995(000)003
【摘要】图形是一种强有力的界面,它使人们通过计算机直接理解事物从而缩短了对文字和数据的理解过程,做为计算机编程人员,如何编制出图文并茂的彩色画面,充分沟通编者与用户之间的关系,达到最大程度地发挥所用软件的良好特色,一直是编程人员不断摸索和追求的目的.对大多数编程人员来说,常用的软件,如
Basic,Foxbase,C语言等,由于其软件自身的限制,都不能方便灵活地编制出令人满意的彩色图形画面,尤其是对汉字进行各种字型的处理上,更是力所不能及的.而WPS桌面印刷系统中的SPT图文编辑系统,功能很强,可以进行图形与中文的混排,进行各种字型的变换,完全可以编制出令人满意的图形画面,但现笔者手中的SPT软件为SPT 1.10版本,所编辑的图形文件只有黑白两色,为发挥其SPT软件的特色,笔者用C语言编制的一段程序巧妙地编制出效果满意的彩色图形画面,可将设计出的不同图形用任意颜色显示在屏幕上任意指定位置上,且显示速度也较快.下面介绍编程方法.
【总页数】2页(P60-61)
【作者】王志浩
【作者单位】无
【正文语种】中文
【中图分类】TP391.41
【相关文献】
1.用C语言生成SPT图形文件 [J], 时献江
2.BMP图像文件转换成SPT图形文件的研究 [J], 光艳良;许红梅;申宝成;同育全
3.SPT图形文件转换成BMP图像文件的研究 [J], 申宝成;王荣彪
4.BASIC语言在处理SPT图形文件中的应用 [J], 王二才;周文峰
5.SPT单色图形文件的存贮格式及16色屏幕图形以SPT格式存盘的实现 [J], 李舒晨
因版权原因，仅展示原文概要，查看原文内容请购买。
用Sptool设计数字滤波器

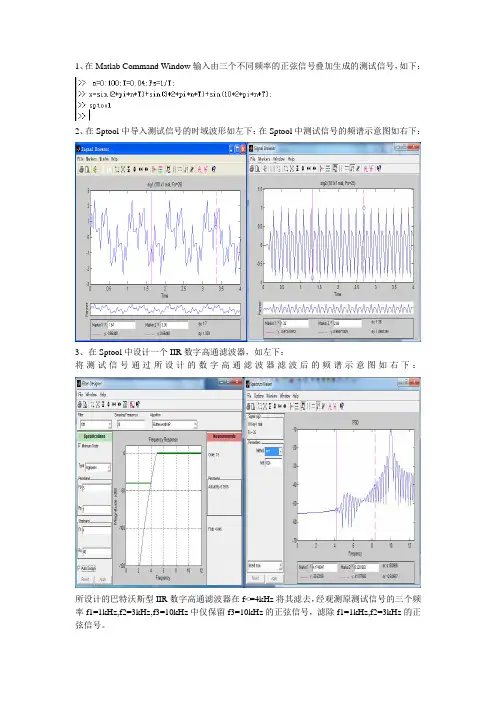

2、在Sptool 中导入测试信号的时域波形如左下：在Sptool 中测试信号的频谱示意图如右下：
