G18配电网10kV架空绝缘导线技术规范

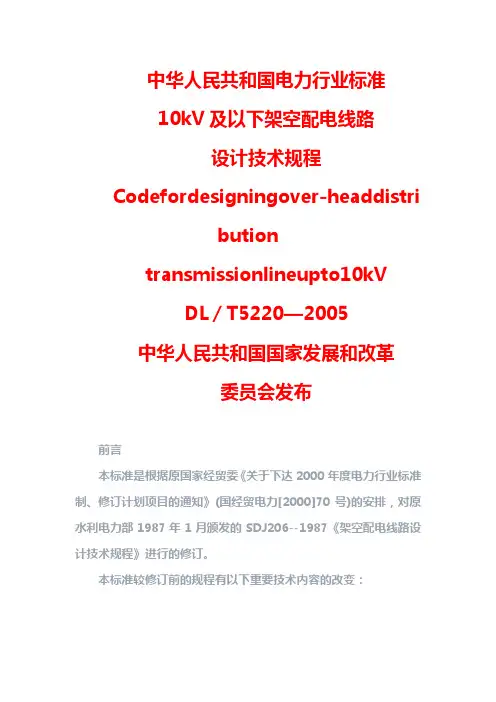

10kV及以下架空配电线路设计技术规程(内含相关数据表格)
中华人民共和国电力行业标准10kV及以下架空配电线路设计技术规程Codefordesigningover-headdistributiontransmissionlineupto10kVDL／T5220—2005中华人民共和国国家发展和改革委员会发布前言本标准是根据原国家经贸委《关于下达2000年度电力行业标准制、修订计划项目的通知》(国经贸电力[2000]70号)的安排，对原水利电力部1987年1月颁发的SDJ206--1987《架空配电线路设计技术规程》进行的修订。
本标准较修订前的规程有以下重要技术内容的改变：(1)本标准将范围明确为10kV及以下架空电力线路设计，以满足城市和农村供电的要求。
(2)为满足城市电网供电的可靠性及电能质量日益提高的要求，1990年以后在我国大中城市配电线路建设中逐步采用架空绝缘导线。
故本次修订增加了10kV及以下绝缘导线设计的有关内容。
(3)对交叉跨越提出了补充，补充了典型气象区。
(4)原规程中某些不适合当前生产要求的章节条款，已予删除或修改。
本标准实施后代替SDJ206--1987。
本标准的附录A、附录B、附录C、附录D均为规范性附录。
本标准由中国电力企业联合会提出。
本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。
本标准主要起草单位：天津电力设计院。
本标准参加起草单位：北京供电设计院、武汉供电设计院、南京电力设计研究院。
本标准主要起草人：李世森、程景春、许宝颐、刘寅初、王秀岩、刘纲、王学仑。
1范围1.0.1本标准规定了10kv及以下交流架空配电线路(以下简称配电线路)的设计原则。
1.0.2本标准适用于10kV及以下交流架空配电线路的设计。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
架空绝缘配电线路设计技术规程(绝缘子、金具及绝缘部件)
架空绝缘配电线路设计技术规程（绝缘子、金具及绝缘部件）1绝缘配电线路绝缘子应符合GBlOOO和GBlOOl的规定。
2低压绝缘配电线路采用的金具及绝缘部件，应符合DL/T464.1〜5的规定。
3中压绝缘配电线路紧凑型架设所使用的绝缘支架、绝缘拉棒应符合下列要求：3.1表面泄漏距离不小于370mm,IV级污秽区可适当加大泄漏距离。
3.2交流耐压42kV,Imin03.3绝缘支架的安全系数不应小于5,绝缘拉棒的破坏拉力不小于导线计算拉断力的90%o且绝缘支架及绝缘拉棒的破坏应力均应满足最大短路电动力的要求。
4不同电压等级、不同敷设方式的绝缘配电线路的绝缘子、金具及绝缘部件的使用应符合下列要求。
4.1单根敷设的中压绝缘配电线路：a）直线杆宜采用针式绝缘子或棒式绝缘子；b）耐张杆宜采用一个悬式绝缘子和一个蝶式绝缘子或两个悬式绝缘子组成的绝缘子串及耐张线夹。
4.2紧凑型敷设的中压绝缘配电线路：a）直线杆应采用悬挂线夹；b）耐张杆承力钢绞线采用耐张线夹，绝缘导线采用绝缘拉棒及耐张线夹；c）档距中应采用绝缘支架。
4.3单根敷设的低压绝缘配电线路：a）直线杆应采用低压针式绝缘子、低压蝶式绝缘子或低压悬挂线夹；b）耐张杆应采用低压蝶式绝缘子、一个悬式绝缘子或低压耐张线夹。
4.4集束敷设、带承力线的低压绝缘配电线路：a）直线杆应采用低压悬挂线夹；b）耐张杆应采用低压耐张线夹。
4.5集束敷设、不带承力线的低压绝缘配电线路：a）直线杆应采用低压集束线悬挂线夹；b）耐张杆应采用低压集束线耐张线夹。
5绝缘配电线路的电瓷外绝缘应根据运行经验和所处地段外绝缘污秽等级选取,如无运行经验，应按附录D所规定的数值进行设计。
6绝缘子机械强度的使用安全系数，不应小于下列数值:——棒式绝缘子，2.5；——针式绝缘子，2.5；--- 悬式绝缘子，2.0；--- 蝶式绝缘子，2.5O绝缘子机械强度的安全系数/应按下式计算：Λ三77L (2)式中：T--一针式绝缘子的受弯破坏荷载，N；悬式绝缘子的Ih机电试验的试验荷载，N；蝶式绝缘子的破坏荷载，N；1..——绝缘子最大使用荷载，No7绝缘子的组装方式应防止瓷裙积水。
架空绝缘电缆技术规范
10KV 架空绝缘电缆技术规范书1主题内容与适用范围1.1 本工艺依据GB/T14049-2008及企业标准进行编制。
1.2 本技术规范仅适用于交流额定电压U(U m)10kV(12)架空绝缘电缆（架空电缆），规定了交流额定电压10kV交联聚乙烯(XLPE)绝缘和高密度聚乙烯(HDPE)架空电缆产品的型号、规格、技术要求、验收规则、试验、包装及贮运。
1.3 供方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
1.4 如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
1.5 供方应执行本规范书所列标准。
有不一致时，按较高标准执行。
1.6 供方提供的电缆芯线材质、截面、长度，材质，外层绝缘材质等必须满足本工程所处地理位置、环境条件的要求，如：高寒、高温影响等。
1.7 本次供货10kV绝缘架空电缆。
调试由甲方负责，直到送电带满负荷验收合格为止。
1.8 本设备规范书未尽事宜，由供需双方共同协商确定。
2、引用标准下列标准所包含的条文，通过在本规范中引用而构成本规范的条文，所有标准都会被修订，使用本规范的各方应考虑使用下列标准最新版本的可能性。
GB/T14049-2008 额定电压10kV架空绝缘电缆GB/T1179-1999 圆线同心绞架空线GB/T3953-2009 电工圆铜线GB/T3955-2009 电工圆铝线GB/T8815-2008 电线电缆用软聚氯乙烯塑料JB/T10437-2004 电线电缆用可交联聚乙烯绝缘料GB/T2951-2008 电缆和光缆绝缘和护套材料通用试验方法GB/T2952-2008 电缆外护层GB/T3048-2007 电线电缆电性能试验方法GB/T6995.5-2008 电线电缆识别标志方法第5部分：电力电缆绝缘线芯识别标志JB/T8137-1999 电线电缆交货盘3、使用条件3.1 运行条件交联聚乙烯绝缘----------90℃。
10kv架空线路设计规范
10kv架空线路设计规范篇一：10kV及以下架空配电线路设计技术规程10kV及以下架空配电线路设计技术规程DL／T 5220—XX前言本标准是根据原国家经贸委《关于下达XX年度电力行业标准制、修订计划项目的通知》(国经贸电力[XX]70号)的安排，对原水利电力部1987年1月颁发的SDJ206--1987《架空配电线路设计技术规程》进行的修订。
本标准较修订前的规程有以下重要技术内容的改变：(1)本标准将范围明确为10kV及以下架空电力线路设计，以满足城市和农村供电的要求。
(2)为满足城市电网供电的可靠性及电能质量日益提高的要求，1990年以后在我国大中城市配电线路建设中逐步采用架空绝缘导线。
故本次修订增加了10kV及以下绝缘导线设计的有关内容。
(3)对交叉跨越提出了补充，补充了典型气象区。
(4)原规程中某些不适合当前生产要求的章节条款，已予删除或修改。
本标准实施后代替SDJ206--1987。
本标准的附录A、附录B、附录C、附录D均为规范性附录。
本标准由中国电力企业联合会提出。
本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。
本标准主要起草单位：天津电力设计院。
本标准参加起草单位：北京供电设计院、武汉供电设计院、南京电力设计研究院。
本标准主要起草人：李世森、程景春、许宝颐、刘寅初、刘纲、王学仑。
1 范围1．0．1 本标准规定了10kv及以下交流架空配电线路(以下简称配电线路)的设计原则。
1．0．2 本标准适用于10kV及以下交流架空配电线路的设计。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB／T1179 圆线同心绞架空导线GBl2527 额定电压lkV及以下架空绝缘电缆GBl4049 额定电压10kV、35kV架空绝缘电缆GB／T16434 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB 50060 3一110kV高压配电装置设计规范GB 50061 66kV及以下架空电力线路设计规范DL／T765．1 架空配电线路金具技术条件DL／T5092 110kV~500kV架空送电线路设计技术规程DL／T5130 架空送电线路钢管杆设计技术规定JTJ001 公路工程技术标准3 术语和符号3．1 术语3．1．1平均运行张力 everyday tension导线在年平均气温计算情况下的弧垂最低点张力。
10kv架空线路设计规范
10kv架空线路设计规范篇一：10kV及以下架空配电线路设计技术规程10kV及以下架空配电线路设计技术规程DL／T 5220—XX前言本标准是根据原国家经贸委《关于下达XX年度电力行业标准制、修订计划项目的通知》(国经贸电力[XX]70号)的安排，对原水利电力部1987年1月颁发的SDJ206--1987《架空配电线路设计技术规程》进行的修订。
本标准较修订前的规程有以下重要技术内容的改变：(1)本标准将范围明确为10kV及以下架空电力线路设计，以满足城市和农村供电的要求。
(2)为满足城市电网供电的可靠性及电能质量日益提高的要求，1990年以后在我国大中城市配电线路建设中逐步采用架空绝缘导线。
故本次修订增加了10kV及以下绝缘导线设计的有关内容。
(3)对交叉跨越提出了补充，补充了典型气象区。
(4)原规程中某些不适合当前生产要求的章节条款，已予删除或修改。
本标准实施后代替SDJ206--1987。
本标准的附录A、附录B、附录C、附录D均为规范性附录。
本标准由中国电力企业联合会提出。
本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。
本标准主要起草单位：天津电力设计院。
本标准参加起草单位：北京供电设计院、武汉供电设计院、南京电力设计研究院。
本标准主要起草人：李世森、程景春、许宝颐、刘寅初、刘纲、王学仑。
1 范围1．0．1 本标准规定了10kv及以下交流架空配电线路(以下简称配电线路)的设计原则。
1．0．2 本标准适用于10kV及以下交流架空配电线路的设计。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB／T1179 圆线同心绞架空导线GBl2527 额定电压lkV及以下架空绝缘电缆GBl4049 额定电压10kV、35kV架空绝缘电缆GB／T16434 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB 50060 3一110kV高压配电装置设计规范GB 50061 66kV及以下架空电力线路设计规范DL／T765．1 架空配电线路金具技术条件DL／T5092 110kV~500kV架空送电线路设计技术规程DL／T5130 架空送电线路钢管杆设计技术规定JTJ001 公路工程技术标准3 术语和符号3．1 术语3．1．1平均运行张力 everyday tension导线在年平均气温计算情况下的弧垂最低点张力。
10kV 架空绝缘线(修改版)
工程10kV 单芯架空绝缘导线专用技术规范书工程名称（附项目编号）：建设单位：设计单位：设计联系人：1 招标设备需求一览表：2 设备技术配置表：3 其他技术条款：供货方应提供的技术文件3.1 长期载流量计算书。
3.2 短时过负荷曲线。
3.3 导体热稳定计算书。
3.4 允许弯曲半径。
3.4.1 敷设时弯曲半径；3.4.2 运行时弯曲半径。
3.5导体允许最大拉力。
3.6电气性能参数（导体直流电阻、绝缘电阻）。
4 使用说明本专用技术条件与湖南省电力公司10kV单芯架空绝缘导线通用技术规范书(A1版)构成完整的设备技术规范书。
湖南省电力公司10kV 单芯架空绝缘导线通用技术规范书(A1版)目录1 总则2 设备规范3 采用标准4 使用环境条件5 主要技术参数及要求6 试验7包装、标志和运输8其它1 总则1.1 本技术规范书的使用范围，适用于湖南省电力公司10kV单芯架空绝缘导线的订货招标。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和有关最新工业标准的优质产品。
1.3 如投标方未以书面形式对本技术规范书的条文提出异议，则投标方提供的产品应完全满足本技术规范书的要求。
如有异议，不管是多么微小，都应有技术偏差表，并加以详细描述。
1.4 在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买、卖双方共同商定。
1.5 本技术规范书所使用的标准如遇与卖方所执行的标准发生矛盾时，按其中要求较高的标准执行。
1.6 本技术规范书的条款为订货合同的附件，与合同正文具有同等效力。
2 设备规范2.1 设备名称10kV单芯架空绝缘导线2.2 设备数量见专用技术规范书3 采用标准GB/T1179-1999 铝绞线及钢芯铝绞线GB2951 电线电缆机械物理性能试验方法GB3048 电线电缆电性能试验方法GB3953 电工圆铜线GB3955 电工圆铝线GB3957 电力电缆铜、铝导电线芯GB4005 电线电缆交货盘GB6995 电线电缆识别标志方法GB7893 电工圆铝线及圆铝合金线铝镁硅系合金圆线GB14049-93 额定电压10kV 、35kV架空绝缘电缆4 使用环境条件4.1 环境条件4.1.1 海拔高度＜1000m4.1.2 最高气温45℃4.1.3 最低气温-10℃4.1.4 最大日温差25K4.1.5 相对湿度95%4.2 工程条件4.2.1 系统概况1) 系统额定电压10kV2) 系统最高电压12kV3) 系统额定频率50Hz4) 雷电冲击耐压水平 75kV5)架设条件架空敷设于杆、塔上，直接受阳光曝晒6）运行要求：电缆导体的额定运行温度为900C.短路时电缆导体最高温度部超过2500C.5 主要技术参数及要求5.1 型号：见专用技术规范书5.2 规格见专用技术规范书5.3导体5.3.1铝导体采用LY8或LY9型硬铝圆线，并符合GB/T17048-1997规定。
10kV及以下架空线路设计规范
10kV及以下架空线路设计规范中华人民共和国电力行业标准 10kV 及以下架空线路设计规范 Erection and acceptance regulations for overhead distribution lines with insulated conductors 中华人民共和国电力工业部1 范围本规程规定了架空绝缘配电线路器材检验、施工技术要求、工程验收规则。
本规程适用于新建和改建的额定电压6,10kV中压和额定电压 1kV 及以下低压架空绝缘配电线路的施工及验收。
2 引用标准下列标准包含的条文，通过在本标准中的引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。
中华人民共和国电力行业标准 GB396—84 环形钢筋混凝土电杆 GB772—97 高压电瓷瓷件技术条件 GB1200—75 镀锌钢绞线GB2694—81 输电线路铁塔制造技术条件 GB4623—84 环形预应力混凝土电杆GB12527—90 额定电压 1kV 及以下架空绝缘电缆 GB14049—92 额定电压 10kV、35kV 架空绝缘电缆 DL/T464.1,5—92 额定电压 1kV 及以下架空绝缘电线金具和绝缘部件3 器材检验3.1 一般要求3.1.1 器材应符合现行国家标准，无国家标准时，应符合现行行业标准，无正式标准的新型器材，须经有关部门鉴定合格后方可采用。
3.1.2 器材须有出厂试验报告、产品合格证。
3.1.3 器材须进行下列检查，且符合: a外观检查无损坏或变形; b型号、规格正确; c技术文件齐全。
3.1.4 发现器材有下列情况之一者，应重做试验: a超过规定保管期限; b损伤或变形; c 对产品质量有怀疑。
3.2 架空绝缘线或称架空绝缘电缆3.2.1 中压架空绝缘线必须符合 GB14049 的规定。
3.2.2 低压架空绝缘线必须符合 GB12527 的规定。
10kV绝缘导线、裸导线规程
10kV绝缘线、裸导线路运行维护规程一、绝缘导线部分1. 适用范围1.1 下列地区应采用10kV绝缘线路：1.1.1 线路走廊狭窄，架设常规裸导线线路与建筑物的间距不能满足安全要求，一时又不能改电缆入地1.1.2 10kV配电网中性点采用小电阻接地方式的地区1.1.3 高层建筑邻近地区1.1.4 人口密集地区、繁华街道1.1.5 风景绿化区和林区1.1.6 污秽严重的地区1.1.7 在施工地段、施工设备不能保证对电力线路的安全距离2. 导线1.2.1 10kV架空绝缘配电线路的导线宜采用轻型薄绝缘结构的交联聚乙烯（XLPE）绝缘导线，其绝缘厚度为大于 2.5mm,性能应符合国家标准（GB14049），并经两部鉴定合格。
1.2.2 10kV绝缘导线的设计安全系数不应小于3.0。
1.2.3 10kV绝缘导线采用铝芯，载面不应小于50mm2。
其允许载流量可视为与同截面裸导线相同。
3. 导线的安全使用1.3.1 绝缘线路的档距不应超过50m时，线间距离不应小于0.5m；如档距超过50m时，水平线间距离应加大。
1.3.2 10kV绝缘线路横担上下层的垂直距离不应小于0.5m，绝缘线横担与低压线横担的垂直距离不小于1.2m。
1.3.3 10kV绝缘线路的引流线对电杆距离不小于150mm，相间距离不小于200mm。
1.3.4 导线的耐张段不宜超过500m。
4. 防雷与接地1.4.1 10kV绝缘线路如在0.5km的路段内无防雷设施时，应装设一组避雷器；1.4.2 要求所有杆塔的顶套、横担进行接地。
5. 接户线1.5.1 10kV绝缘线路的接户线的档距不宜大于40m。
1.5.2 分界处装一组分界领克，分界领克电源侧引线应采用截面不小于50mm2的铝芯绝缘线，分界刀闸负荷侧宜采用截面不小于50mm2铝芯交联聚乙烯绝缘线。
支线负荷超过1000kV A时需加一台开关，在开关处加一组避雷器。
1.5.3 在分界处、T接点、预留接地点应考虑与周围环境的安全距离，若不能保证安全距离应采取绝缘化的措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可编辑word
配电网10架空绝缘导线
技术规范
前 言
按照南方电网有限责任公司管理思想现代化、管理制度规范化、管
理手段信息化、管理机制科学化的要求，科学地建立健全中山供电局的
标准体系，指导和规范本企业配电运行管理的工作，实现配电运行管理
标准化、科学化、现代化，加速技术进步和提高企业经济效益，特制定
本规范。
本规范执行国家和行业有关法律、法规、规程和规范，执行南方电
网公司、广东电网公司的有关文件精神，并结合中山供电局的实际而制
定。
本规范由中山供电局生技部负责解释。
可编辑word
1.应遵循标准
规范中所有设备及其备品备件，除本规范中规定的技术参数和要求外，
均应遵循最新版本的国家标准（）、电力行业标准（）和国际单位制（）。
现行标准如下：
14049－93 额定电压10、35架空绝缘电缆
2．使用条件
2.1 运行条件
2.1.1 系统标称电压和频率：10，50。
2.1.2 系统最高运行电压：12 。
2.1.3 系统接地方式：不接地、消弧线圈接地。
2.2 环境条件
2.2.1 环境温度：-10℃～+45℃。
3.2.2 亚热带海洋性气候，轻度盐污腐蚀。
2.3 敷设条件
架空敷设。
2.4 运行要求
2.4.1 电缆导体的最高长期允许工作温度为90℃。
2.4.2 短路时(最长持续时间不超过5s)电缆导体的最高温度不超过
250℃。
2.5 电缆的允许弯曲半径
电缆的允许弯曲半径应不小于电缆弯曲试验时圆柱体直径。
3.技术要求
可编辑word
架空绝缘导线，其技术参数除应符合 14049 -93的要求以外，还
应满足以下要求。
3.1 导体
导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或
断裂的单线。导体采用紧压圆形硬铝线。铝导体材料为A00铝。
3.2 挤出交联工艺
导体屏蔽、绝缘应采用共挤工艺，化学交联或温水交联。
3.3 绝缘
普通型绝缘标称厚度为3.4，绝缘厚度平均值应不小于标称值，其最薄
处测量厚度应不小于3.1，最大测量厚度应不大于3.7。轻型绝缘标称厚
度为2.5mm。
投标时注明绝缘料的产地、品牌。
3.4不圆度
不圆度应不大于10%。
不圆度=电缆最大外径电缆最小外径电缆最大外径×100%。
3.5 成品电缆标志
成品电缆的表面应连续、清晰地印刷厂名、型号、电压、导体截面、
制造年份、计米长度标志。
3.6 电缆盘
中标方应用铁木结构电缆盘。电缆盘应能承受所有在运输，现场搬运
或在任何气象条件下户外至少储存3年期间可能遭受的外力作用。并且
可编辑word
电缆盘应承受在安装或处理电缆时所可能遭受的外作用力不会损伤电缆
及盘本身。
4.试验
4.1 电缆在制造、处理、试验、检验过程中，买方有权监造和见证，卖
方不得拒绝。买方技术人员的工作不对厂家产品质量负责。
4.2 出厂试验
每批电缆出厂前，制造厂必须对每盘电缆按 14049-93 以及本招标
书要求进行出厂试验。出厂试验报告附在电缆盘上。
4.3出厂试验项目
序号 试验项目 试验依据标准
1 导体直流电阻试验 3048.4
2 绝缘电阻试验 3048.5
3 交流电压试验 3048.8
4.4 抽样试验
抽样试验应按 14049-93 及下表要求进行。并将试验报告提交买方。
抽样试验项目
序号 试验项目 试验标准
1 结构检查 14049-93
2 4h交流电压试验 3048.8
3 热延伸试验 2951.18
现场验收检查
可编辑word
序号 试验项目 试验标准
1 外观检查 导体表面应光洁、无油污、无
损伤绝缘的毛刺、锐边，无凸
起或断裂的单线。导体采用紧
压圆形硬铝线。
2 结构尺寸 绞线中各类金属线的根数、绞
合节径比等的尺寸测量。实验
方法按4909.2-85的有关规定
5.包装储运
5.1 电缆交货使用电缆盘，每盘电缆长度一般不小于1500m，两端必须
有可靠的防水密封保护罩，电缆盘侧面应以不能抹除的涂料用模板印刷
准确、明显的标志，以保证安全地运抵目的地，并避免产品丢失或出现
包装错误等情况的可能性。标志内容如下：
5.1.1 型号及规格
5.1.2 实际长度
5.1.3 毛重及净重
5.1.4 工厂线盘组编号
5.1.5 工厂检验编号
5.1.6 到货地点
5.1.7 合同号、收货单位及联系人
5.1.8 表示滚动方向的箭头
5.1.9 制造厂名及符号
5.1.10 生产日期
5.1.11合格证书以铝盘打印形式附盘上
