施工现场临时用电安全检查

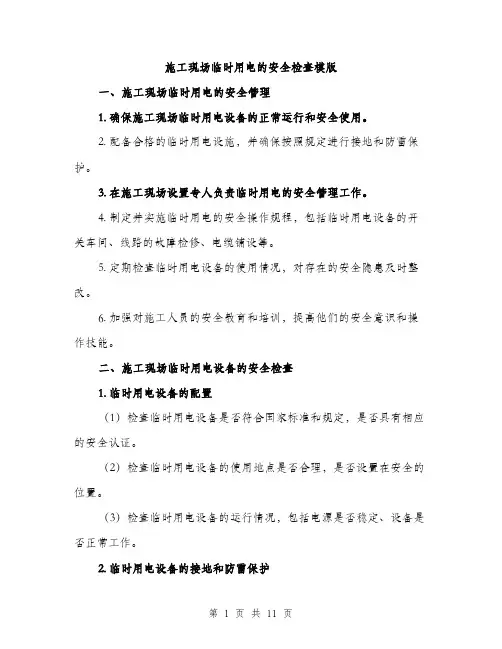

施工现场临时用电的安全检查模版（3篇）
施工现场临时用电的安全检查模版一、施工现场临时用电的安全管理1. 确保施工现场临时用电设备的正常运行和安全使用。
2. 配备合格的临时用电设施，并确保按照规定进行接地和防雷保护。
3. 在施工现场设置专人负责临时用电的安全管理工作。
4. 制定并实施临时用电的安全操作规程，包括临时用电设备的开关车间、线路的故障检修、电缆铺设等。
5. 定期检查临时用电设备的使用情况，对存在的安全隐患及时整改。
6. 加强对施工人员的安全教育和培训，提高他们的安全意识和操作技能。
二、施工现场临时用电设备的安全检查1. 临时用电设备的配置（1）检查临时用电设备是否符合国家标准和规定，是否具有相应的安全认证。
（2）检查临时用电设备的使用地点是否合理，是否设置在安全的位置。
（3）检查临时用电设备的运行情况，包括电源是否稳定、设备是否正常工作。
2. 临时用电设备的接地和防雷保护（1）检查临时用电设备的接地装置是否完善，并进行接地电阻测量。
（2）检查临时用电设备是否设置合适的防雷设施，如避雷针、避雷网等。
3. 电缆铺设和保护（1）检查电缆的选择和使用情况，是否符合规定，是否存在破损或老化现象。
（2）检查电缆的铺设是否符合要求，是否设置保护措施，如沟槽、保护管等。
4. 安全用电的操作和管理（1）检查临时用电设备的开关车间，是否设置在安全的地方，并配备防火设施。
（2）检查电路的布线情况，是否设置过载保护器、漏电保护器等安全设备。
（3）检查施工现场临时用电的拉线情况，是否存在交叉、串线的情况。
（4）检查施工人员的安全用电操作，包括用电设备的正确使用、避免乱拉乱接电线等。
5. 安全用电的维护和检修（1）检查临时用电设备的维护保养情况，是否按照规定进行定期检查和维修。
（2）检查临时用电设备的故障检修情况，是否及时处理设备故障和隐患。
三、施工现场临时用电的安全隐患整改1. 对发现的临时用电设备安全隐患，采取及时整改措施。
2. 对整改后的临时用电设备，进行检测和复检，确保安全问题得到解决。
施工现场临时用电安全检查要点
施工现场临时用电安全检查要点一、用电安全制度1.制定用电安全管理制度，明确责任分工和义务。
2.建立健全用电安全的工作机构和责任制。
3.发挥电工队伍的作用，制定用电的操作规程和安全制度。
4.要严格执行规章制度，做到真正的管电。
二、施工现场用电设施1.用电系统完好，设备正常运行，通讯设备、配电设备齐全。
2.配电箱固定牢固，防止被人为拆卸。
3.用电设备的电缆线路应该舒展整齐，避免交叉和交错，减少安全隐患。
4.尽量减少线路的长度，避免过长的线路造成线损和电流过载。
5.设备标识清晰明确，能够辨别设备的功能和电压等级。
三、临时用电线路1.临时用电线路必须是符合国家标准的电线电缆，并且通过质量检测。
2.线路敷设要保持距离其他线路或设备的安全距离，避免相互干扰。
3.线缆敷设过程中要防止损伤绝缘层和金属护套，避免漏电和触电风险。
4.线路应该按照一定的规范进行敷设，避免交叉、穿堂、穿越建筑物等情况。
5.线缆与设备的连接要稳固可靠，防止接触不良或短路。
四、电器设备与设施保护1.电器设备必须接地保护，避免触电事故发生。
2.接地线要与地面接触良好，接地电阻不得超过规定标准。
3.设备应设置漏电保护装置，当电流泄漏时能及时切断电源。
4.设备的开关按钮要设置在方便操作的位置，随时可以关闭电源。
5.设备和线路的负荷不得超过额定负荷，避免因过载引发事故。
五、人员培训和安全防范1.施工人员必须参加用电安全操作培训，并取得相应证书。
2.临时用电现场要设置明显的警示标识，提醒人员注意安全。
3.不得在用电现场吸烟、堆放可燃物品等，防止火灾发生。
4.施工人员要穿戴好个人防护用具，如绝缘手套、绝缘鞋等。
5.临时用电现场的值班人员要时刻保持警觉，及时发现并处理紧急情况。
六、定期检查和维护1.定期对临时用电设备和线路进行检查，发现问题及时处理。
2.应定期检测用电设备的接地装置，确保接地效果良好。
3.设备故障要及时修复或更换，避免安全隐患。
4.设备使用完毕后要关闭电源，避免无人处于工作状态。

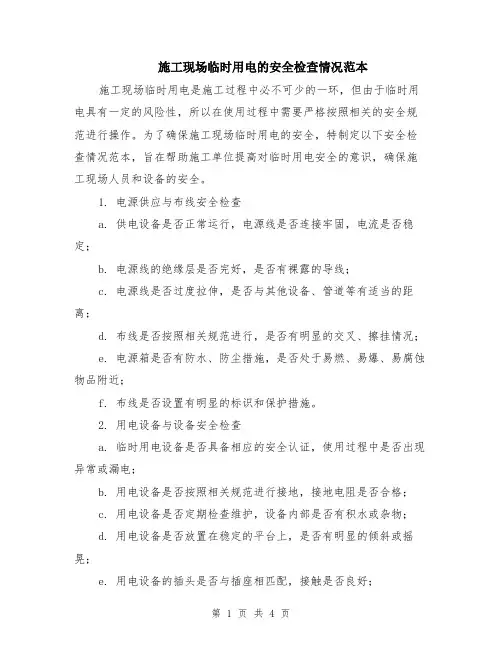

施工现场临时用电的安全检查情况范本（2篇）
施工现场临时用电的安全检查情况范本施工现场临时用电是施工过程中必不可少的一环，但由于临时用电具有一定的风险性，所以在使用过程中需要严格按照相关的安全规范进行操作。
为了确保施工现场临时用电的安全，特制定以下安全检查情况范本，旨在帮助施工单位提高对临时用电安全的意识，确保施工现场人员和设备的安全。
1. 电源供应与布线安全检查a. 供电设备是否正常运行，电源线是否连接牢固，电流是否稳定；b. 电源线的绝缘层是否完好，是否有裸露的导线；c. 电源线是否过度拉伸，是否与其他设备、管道等有适当的距离；d. 布线是否按照相关规范进行，是否有明显的交叉、擦挂情况；e. 电源箱是否有防水、防尘措施，是否处于易燃、易爆、易腐蚀物品附近；f. 布线是否设置有明显的标识和保护措施。
2. 用电设备与设备安全检查a. 临时用电设备是否具备相应的安全认证，使用过程中是否出现异常或漏电；b. 用电设备是否按照相关规范进行接地，接地电阻是否合格；c. 用电设备是否定期检查维护，设备内部是否有积水或杂物；d. 用电设备是否放置在稳定的平台上，是否有明显的倾斜或摇晃；e. 用电设备的插头是否与插座相匹配，接触是否良好；f. 用电设备是否设置有过载保护装置，是否有明显的损坏。
3. 临时用电线路与设备的防护措施检查a. 临时用电线路是否设置有漏电保护开关，是否具备相应的过载保护装置；b. 用电线路是否有防护管或防护套，是否有明显的破损或暴露部分；c. 用电线路是否有盘蹲，是否有明显的交叉或擦挂；d. 用电线路是否设置有接地保护，接地电阻是否符合标准；e. 用电设备周围是否设置有防护栏，是否有明显的违规使用情况；f. 用电设备周围是否有易燃、易爆、易腐蚀物品，是否有明显的火源。
4. 用电操作与用电人员安全检查a. 用电操作人员是否具备相应的资质，是否按照相关规范操作；b. 用电操作人员是否穿戴符合要求的个人防护用具；c. 用电操作人员是否熟悉临时用电设备的操作和应急处理方法；d. 用电操作人员是否正确使用电器设备，是否存在私拉乱接电线的行为；e. 用电操作人员是否按照安全操作流程进行操作；f. 用电操作人员是否具备发现并报告临时用电设备异常的能力。
施工现场临时用电的安全检查情况范文
施工现场临时用电的安全检查情况范文一、引言施工现场作为一个特殊的工作环境，临时用电的安全检查是非常重要的。
不安全的临时用电设施和操作可能会给工人的生命财产造成严重的危害。
因此，在施工现场临时用电的安全检查中，需要充分检查用电线路的布置、电缆的保护、接地设施等方面的情况，确保施工现场的电气安全。
二、施工现场临时用电的安全检查内容1.用电线路的布置首先，需要检查用电线路的布置情况。
用电线路的布置应符合电气设计规范，不能存在交叉、并行、交叉绑扎等情况。
电线材料应符合国家标准，电线的规格和截面积应与用电设备的功率匹配。
此外，需要检查电线接头和连接器是否牢固可靠，是否存在暴露在外的裸线，是否有漏电、短路等隐患。
2.电缆的保护其次，需要对电缆的保护情况进行检查。
电缆应能够承受机械力和外界环境的影响，不能被车辆、重物等压过或刮伤。
电缆应使用阻燃、耐高温等特殊材料制成，以减少火灾的发生。
此外，电缆在穿越门窗、地面、天花板等处时，应采用合适的保护措施，如铺设保护管、套管等。
3.接地设施接地设施也是施工现场临时用电安全检查的重要部分。
接地设施应符合规范要求，接地电阻应在允许范围内。
需要检查接地体的连接情况是否良好，接地线是否牢固可靠，接地装置是否有损坏等。
此外，需要检查施工现场的其他金属构件是否接地，如大型机械设备、建筑结构等，以确保人员和设备的安全。
4.安全用电管理最后，安全用电管理在施工现场临时用电安全检查中也占据重要地位。
需要检查施工现场是否制定了明确的用电安全管理制度和操作规程，是否定期进行用电安全培训和宣传，是否建立了用电设备档案和检修记录。
同时，需要检查现场是否存在违规用电、乱拉乱接电线的情况，是否存在私拉乱接电源、私拉乱接电表的情况。
三、施工现场临时用电安全检查的方法与结果1.检查方法为了确保施工现场临时用电安全检查的全面性和科学性，可以采用以下方法进行检查：（1）现场勘察：对施工现场的临时用电装置、线路布置、接地设施等进行现场勘察，了解具体情况。
施工现场临时用电安全生产检查要点
一、管理容量在50KW以上的均应编制临时用电施工组织设计，其内容包括如下：1.现场勘探；2.确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向；3.进行负荷计算；4.选择变压器容量；5.设计配电系统：1）设计配电线路，选择导线或电缆；2）设计配电装置，选择电器；3）设计接地装置；4）绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图（平、剖图）6.设计防雷装置；7.确定防护措施；8.制定安全用电技术措施和电气防火措施。
二、专业人员要求1.安装维修或拆除临时用电工程，必须由电工完成，电工等级应同工程的难易程度和技术复杂性相适应。
2.各类用电人员应做到：掌握安全用电基本知识和所用设备的性能；使用设备前必须按规定穿戴和配备相应的劳动保护用品，并检查电气装置和保护设施是否完好，严禁设备带病运转；停用的设备必须切断电源，锁好开关箱；负责保护所用设备的负荷线、保护零线和开关箱，发现问题，及时报告解决；搬运或或移动用电设备，必须经电工切断电源并作妥善处理后进行。
三、安全技术档案1.施工现场临时用电必须建立安全技术档案其内容如下：临时用电施工组织设计的全部资料；修改临时用电施组的资料；技术交底资料；临时用电工程检验验收表；电气设备的试、检验凭单和调试记录；接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表；电工安装、巡检、维修、拆除工作记录；定期检（复）查表。
安全技术档案应由主管该现场的电气技术人员负责建立与管理。
其中“电工安装、巡检、维修、拆除工作记录”可指定电工代管，每周由项目经理审核认可，并应在临时用电工程拆除后统一归档。
2.临时用电工程必须定期检查，施工现场每月一次，分公司每季度一次，分公司检查时，应复查接地电阻、绝缘电阻值。
3.检查工作应按分部分项工程进行，对不安全因素必须及时处理，并履行复查验收制度。
四、在建工程与外电线路的安全距离在建工程不得在高低压线路下方，不得搭设作业棚、建造生活设施，或堆放构件、架具、材料及其他杂物。
施工现场临时用电安全生产检查要点
施工现场临时用电安全生产检查要点1. 施工现场临时用电设备是否符合国家规定的安全标准，电缆是否符合规定的规格和型号，是否有明显的老化、破损或捆扎不牢固等安全隐患。
2. 施工现场临时用电设备是否经过必要的绝缘测试，绝缘电阻是否符合安全要求，是否存在漏电现象，是否存在线路短路的隐患。
3. 施工现场临时用电设备是否设置过载保护装置，是否能够及时断开电路，防止设备过热或过载导致火灾隐患。
4. 施工现场临时用电设备是否设置漏电保护器，并定期检测其运行状态，确保及时发现漏电故障并断开电路，保护工人的人身安全。
5. 施工现场临时用电设备的接地是否符合规范要求，接地电阻是否达到安全标准，是否存在接地线断开或接触不良等安全隐患。
6. 施工现场临时用电设备的电源线路是否设置完善的避雷装置，是否存在遗漏或错误的地线连接，是否存在接地电极的损坏或腐蚀等安全风险。
7. 施工现场临时用电设备所使用的插座、开关、插头等是否符合标准要求，是否存在老化、破损、接触不良等安全隐患，是否有防水措施。
8. 施工现场临时用电设备的布线是否合理，是否存在线路交叉、绞在一起等可能导致短路、火灾的安全隐患，是否存在拉扯过度、绷紧过度的情况。
9. 施工现场临时用电设备的配电箱是否设置在通风良好、防尘、防水的地方，是否设有可靠的锁定装置，避免他人恶意或误操作。
10. 施工现场临时用电设备是否存在违章乱接乱用的情况，是否存在跨越道路、堆放杂物、接触易燃物品等安全隐患，是否规范操作。
11. 施工现场临时用电设备是否定期检修、维护，是否存在使用寿命过长的老旧设备，是否存在故障或潜在的安全风险，是否有维修记录。
12. 施工现场临时用电设备的管理是否严格执行，是否制定了明确的安全操作规程，并对工人进行安全教育和培训，提高工人的安全意识和操作技能。
13. 施工现场临时用电设备是否有专人负责监督、管理，对存在的安全隐患及时进行整改，定期组织安全检查和事故演练，确保施工现场的安全生产。
施工现场临时用电安全检查要点
Байду номын сангаас
01
第 3.1.1条 施工现场临时用电设备在5 台及以上或设备总容量在 50kW 及以上者，应编制用 电组织设计。
02
二、临时用电管理
确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向；
现场勘查；
第3.1.2 施工现场临时用电组织设计应包括下列内容：
接地与防雷
配电线路
配电箱及开关箱
电动建筑机械和手持式电动工具
照明
GB13955-1992《漏电保护器安装和运行》
《施工现场临时用电安全技术规范JGJ46-2005》
编制依据
01
、采用三级配电系统；
02
、采用 TN-S 接零保护系统； 、采用二级漏电保护系统。
一、施工临时用电三项原则
原则一：采用三级配电系统
架设防护设施时，必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。 防护设施与外电线路之间的安全距离不应小于表 4.1.6 所列数值。 防护设施应坚固、稳定，且对外电线路的隔离防护应达到 IP30 级。
1.4条 临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。
1.5条 临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。
1.6条 施工现场临时用电设备在 5 台以下和设备总容量在 50kW 以下者，应制定安全用电和电气防火措施，并应符合本规范第3.1.4、3.1.5 条规定。
2
电气平面图是电源、电气线路与用电设备的位置关系图，要标注建筑物、临时设置、电源的平面位置、导线走向。要注明导线规格、型号，架设方式，标明各配电箱的位置、规格及编号，注明引上建筑各层线路的引点及接地装置安装地点。
2024年施工现场临时用电的安全检查情况(三篇)
2024年施工现场临时用电的安全检查情况A区：因为去年入冬前后施工现场外网（水、电、暖、消防）工程施工，原有的临电设施如：2#、9#、3#、10#、14#楼外的二级、三级配电电气墙被拆除，到目前为止3#楼、10#楼临电在恢复中。
仅管下了监理工程师通知单，要求在复工报告审批前①不得进施工队伍施工；②尽快恢复临电设施，但有的栋号至今仍然没有动作但土建工程在施工。
临电存在的主要问题可归纳有：1、现场主管电气技术的管理人员不到位，各栋号承包电气工程的小包工头未在岗2、一级配电室狭小，屋顶外露，安全操作距离不达标；3、个别分箱拆除后，在地上放置；4、三级动力箱配置不合理；5、配电室、塔机接地电阻未进行复测；6、现场乱接、乱拉线严重，特别是搅拌机不配三级动力箱，并且距离电源较远，甚至在二级箱内随意接、挂负载线。
临电做的较好的是7#楼，基本能按临电安全技术规范实施，但也存在一些应改进的问题。
B区：是新开工工程，进场的电气施工队基本是从内地来的新人，对本地区一些具体要求不知道，对临电安全技术规范也是知道不多，存在的问题有：1、中央配电室建设面积不符合要求，屋面高度不够且不牢固严实、四壁没有粉刷，照明及应急照明未配，室内外消防设施未配，重复接地未做。
2、三个施工队的一级配电室也是环境不合格，设施未配，重复接地未做3、二、三级配电及动力箱正在实施过程中总而言之，本人认为还是管理不到位，特别是电气技术管理人员不到位。
C区：施工现场未复工，承包电气工程的施工管理人员已到现场，提出下列要求：1、复工前应对现场临电进行检查，并针对下一步施工特点编制临电安全技术方案；2、对不符合安全用电的设施进行整改，按《施工现场用电安全技术规范》进行恢复和完善；3、进场的电工应具有上岗证并报我监理部审备，对人员应进行电业安全作业的培训教育并考核和记录。
4、配电室及塔吊的接地装置应做接地电阻测定，接地电阻应满足10安全接地要求。
2024年施工现场临时用电的安全检查情况（二）在施工现场进行临时用电时，安全是至关重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工现场临时用电安全检查 一、安全检查要点 1、施工临时用电三项原则 2、临时用电管理 3、外电线路及电气设备防护 4、接地与防雷 5、配电线路 6、配电箱及开关箱 7、电动建筑机械和手持式电动工具 8、照明 （一）、施工临时用电三项原则： 建筑施工现场临时用电工程采用的电源中性点直接接地的220/380V 三相四线制低压电力系统，必须符合下列规定： 1、采用三级配电系统2、采用 TN-S 接零保护系统3、采用二级漏电保护系统。 原则一：采用三级配电系统 三级配电系统指施工现场从电源进线开始至用电设备之间，经过三级配电 装置配送电力，即由总配电箱（一级箱）或配电室的配电柜开始，依次经由分配电箱（二级箱）、开关箱（三级箱）到用电设备。这种分三个层次逐级配送电力的系统就称为三级配电系统。 为保证三级配电系统能够安全、可靠、有效地运行，在实际设置系统时尚应遵守四项规则： 1、分级分路规则 2、动、照分设规则 3、压缩配电间距规则 4、环境安全规则 1、分级分路规则： 从一级总配电箱(配电柜)向二级分配电箱配电 可以分路。即一个总配电箱(配电柜)可以分若干分路向若干分配电箱配电。
2、从二级分配电箱向三级开关箱配电同样也可以分路。即一个分配电箱也可以分若干分路向若干开关箱配电。 、从三级开关箱向用电设备配电必须实行“一机一闸”制，不存在分路问3． 题。即每一个开关箱只能联接控制一台与其相关的用电设备(含插座)，包括一组不超过30A负荷的照明器，或每一台用电设备必须有其独立专用的开关箱。 2、动力与照明分路设置规则 动力配电箱与照明配电箱宜分别设置：若动力与照明合置于同一配电箱内共箱配电，则动力与照明应分路配电。动力开关箱与照明开关箱必须分箱设置，不存在共箱分路设置问题。 3、压缩配电间距规则 压缩配电间距规则是指除总配电箱、配电室(配电柜)外，分配电箱与 开关箱之间，开关箱与用电设备之间的空间间距应尽量缩短。按照《规范》的规定，压缩配电间距规则可用以下三个要点说明。 1、分配电箱应设在用电设备或负荷相对集中的场所。 2、分配电箱与开关箱的距离不得超过30m。 3、开关箱与其供电的固定式用电设备的水平距离不宜超过3m。 4、环境安全规则 环境安全规则是指配电系统对其设置和运行环境安全因素的要求。按照《规范》的规定，配电系统对其设置和运行环境安全因素的要求可用以下五个要点说明。 1、环境保持干燥、通风、常温。 2、周围无易燃易爆物及腐蚀介质。 3、能避开外物撞击、强烈振动、液体浸溅和热源烘烤。 4、周围无灌木、杂草丛生。 、周围不堆放器材、杂物。5． 原则二：采用接零保护系统 TN-S
TN－S系统：就是工作零线与保护零线分开设置的接零保护系统。 T — 电源中性点直接接地。 N — 电气设备外露可导电部份通过零线接地。 S — 工作零线（N线）与保护零线（PE线）分开的系统。 TN-S —工作接地；2—PE线重复接地；3—电气设备金属外壳（正常不带电的外露可导电部分）；L1、L2、L3—相线；N—工作零线；PE—保护零线；DK —总电源隔离开关；RCD—总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）；T —变压器
原则三：采用二级漏电保护系统 采用二级漏电保护系统是指在施工现场供配电系统的总配电箱（配电柜）和开关箱首、末二级配电装置中（注意），设置漏电保护器。其中，总配电箱（配电柜）中的漏电保护器可以设置于总路，也可以设置于各分路，但不必重叠设置 。实行分级、分段漏电保护的具体体现是合理选择总配电箱（配电柜）、开关箱中漏电保护器的额定漏电 动作参数。《 规范》从确保防止人体间接接触触电危害角度出发，对设置于开关箱和总配电箱(配电柜)的漏电保护器的漏电动作参数作出了如下规定： 1.开关箱 一般场所 漏电动作电流不大于 ≯30mA 漏电动作时间不大于 ≯0.1s 潮湿与腐蚀介质场所 漏电动作电流不大于 ≯15mA 如：潜水泵、夯土机械、Ⅰ类或Ⅱ类（塑料外壳除外）手持式电动工具、地下室等所用开关箱中漏 2.总配电箱 漏电动作电流应大于30mA，漏电动作时间应大于 0.1s 但漏电动作电流与漏电动作时间的乘积不应大于30mA· 3.漏电保护器极数和线数必须与负荷的相数和线数保持一致。 4.漏电保护器的电源进线类别(相线或零线)必须与其进线端标记一一对应，不允许交叉混接。更不允许将PE线当N线接入漏电保护器。 5.漏电保护器在结构选型时，宜选用无辅助电源型(电磁式)产品，或选用辅助电源故障时能自动断开的辅助电源型(电子式)产品。若选用辅助电源故障时不能 产品，应同时设置缺相保护。)电子式(断开的辅助电源型 6.漏电保护器必须与用电工程合理的接地系统配合使用，才能形成完备、可靠的防触电保护系统 注：L1、L2、L3一相线；N一工作零线；PE一保护零线；DK一总电源隔离开关，RCD一总漏电保护器；H-照明灯；W-电焊机；M-电动机。 二、临时用电管理 临时用电组织设计（方案） 第 3.1.1条 施工现场临时用电设备在5 台及以上或设备总容量在 50kW 及以上者，应编制临时用电组织设计。． 第3.1.2 施工现场临时用电组织设计应包括下列内容： 1.现场勘查； 2.确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向； 3.进行负荷计算； 4.选择变压器 5.设计配电系统（导线、电缆、配电箱、电器、接地装置、绘制图纸（平面图、配电装置布置图、配电系统图、接地装置设计图 ） 6.设计防雷系统 7.确定防护措施 8.制定安全用电措施和电气防火措施 5 设计配电系统： 1、设计配电线路，选择导线或电缆； 2、设计配电装置，选择电器； 3、设计接地装置； 4、绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图。 临时用电施工图是用电组织设计的具体表现。是用电组织设计的重要内容。用电组织设计计算后的导线截面及各种电气设备的选择都要体现在施工图中。临时用电施工图包括用电总平面图、电气平面图、 电气立面图、系统接线图。电气平面图是电源、电气线路与用电设备的位置关系图，要标注建筑物、临时设置、电源的平面位置、导线走向。要注明导线规格、型号，架设方式，标明各配电箱的位置、规格及编号，注明引上建筑各层线路的引点及接地装置安装地点。电气立面图主要反映电器及线路的空间位置关系，主要用于高层建筑的临时用电施工设计中。系统接线图是线路与电器装置的关系详图，要注明导线规格、型号，设备容量、计算容量、计算电流、闸刀开关、熔断器规格、漏电保护器等。 第3.1.4条 临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技 术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。． 第3.1.5条 临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。 第3.1.6条 施工现场临时用电设备在 5 台以下和设备总容量在 50kW 以下者，应制定安全用电和电气防火措施，并应符合本规范第3.1.4、3.1.5 条规定。 电气防火措施：技术措施、组织措施 电气防火技术措施要点 (1)合理配置用电系统的短路、过载、漏电保护电器。 (2)确保PE线连接点的电气连接可靠。 (3)在电气设备和线路周围不堆放并清除易燃易爆物和腐蚀介质或做 阻燃隔离防护。(4)不在电气设备周围使用火源，特别在变压器、发电机等场所严禁烟火。 (5)在电气设备相对集中场所，如变电所、配电室、发电机室等场所配置可扑灭电气火灾的灭火器材。 (6)按《规范》规定设置防雷装置。 电气防火组织措施要点 (1)建立易燃易爆物和腐蚀介质管理制度。 (2)建立电气防火责任制，加强电气防火重点场所烟火管制，并设置禁止烟火标志。 (3)建立电气防火教育制度，定期进行电气防火知识宣传教育，提高各类人员电气防火意识和电气防火知识水平。 (4)建立电气防火检查制度，发现问题，及时处理，不留任何隐患。 (5)建立电气火警预报制，做到防患于未然。 (6)建立电气防火领导体系及电气防火队伍，并学会和掌握扑灭电气火灾的组织 和方法。． (7)电气防火措施可与一般防火措施一并编制 电工及用电人员 对电工的两条严格规定 电工必须经过按现行国家标准《特种作业人员安全技术考核管理规则》考核合格后,持证上岗.这一规定说明电工的身份必须是真实,而且必须与基本专业素养和技能相匹配。安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并应有人监护。电工等级应同工程的 难易程度和技术复杂性相适应。 电工的任务： 承担用电工程电气设备和线路的安装、调试、迁移和拆除工作；承担用电工程运行过程中的巡检和维修工作；保障用电工程始终处于完好无损状态和良好运行状态；按(规范》规定指导用电人员安全用电，纠正违规用电：参与用电安全技术档案的建立和管理。 安全技术档案 第条施工现场临时用电必须建立安全技术档案，并应包括下列内容： 3.3.11 用电组织设计的安全资料；
2 修改用电组织设计的资料； 3 用电技术交底资料； 4 用电工程检查验收表； 5 电气设备的试、检验凭单和调试记录； 6 接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表； 7 定期检（复）查表； 8 电工安装、巡检、维修、拆除工作记录。 合格后方可使用。,四类设备必须进行绝缘电阻测试． 新购置的设备； 搁置已久欲重新投入使甩的设备； 使用中受水溅、水泡，严重受潮。受腐蚀后，经处理欲继续使用的设 已损坏,经维修后投入使用的设备。 临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及
