容规宣贯设计
2019/1/10 3
《容规》修订基本原则与本章的主要内容变化
本章主要变化
风险评估报告
原要求：无。 现规定：新增加第 Ⅲ 类压力容器风险评估报告的要求，应包 括主要失效模式和风险控制等内容。 ——科学合理的“双刃剑”，准确：减轻设计责任；偏差：承 担设计责任。 如在有/无应力腐蚀情况下水冷焊接方法的使用。 ——前提：设计质量的追踪，包括制造、使用环节。
9
《容规》宣贯——第3章
本规程条款
设计
3.1 设计单位许可资格与责任 (1)设计单位应当对设计质量负责，压力容器设计单位的许可资格、设计类别、品 种和级别范围应当符合《压力容器压力管道设计许可规则》的规定； (2)总体采用规则设计标准，局部参照分析设计标准进行压力容器受压元件分析计 算的单位，可以不取得应力分析设计许可项目资格； (3)压力容器的设计应当符合本规程的基本安全要求。对于采用国际标准或者境外 标准设计的压力容器，进行设计的单位应当提供设计文件与本规程基本安全要求 的符合性申明； (4)压力容器的设计单位应当向设计委托方提供完整的设计文件。 对应99版“容规”第9条、第28条、第40条
1
2019/1/10
《容规》修订基本原则与本章的主要内容变化
《容规》修订的主要变化
适用范围 信息化要求 材料制造许可 设计资质 容器制造许可 安装改造维修 应急预案 出厂资料 年度检查 定期检验 定期检验时的 耐压试验 合于使用评价 基于风险的 验技术 安全附件
材料质量证明 风险评估报告 书 类别划分方法 节能要求 材料成分、性 新技术 设计条件 能 引用标准 安全系数调整 复合材料 焊接接头系数 铸铁、有色金 属应用范围 快开门容器 材料 新材料的范围 复验
《容规》修订基本原则与本章的主要内容变化
本章主要变化
风险评估报告
原要求：无。 现规定：新增加第 Ⅲ 类压力容器风险评估报告的要求，应包 括主要失效模式和风险控制等内容。 ——科学合理的“双刃剑”，准确：减轻设计责任；偏差：承 担设计责任。 如在有/无应力腐蚀情况下水冷焊接方法的使用。 ——前提：设计质量的追踪，包括制造、使用环节。
9
《容规》宣贯——第3章
本规程条款
设计
3.1 设计单位许可资格与责任 (1)设计单位应当对设计质量负责，压力容器设计单位的许可资格、设计类别、品 种和级别范围应当符合《压力容器压力管道设计许可规则》的规定； (2)总体采用规则设计标准，局部参照分析设计标准进行压力容器受压元件分析计 算的单位，可以不取得应力分析设计许可项目资格； (3)压力容器的设计应当符合本规程的基本安全要求。对于采用国际标准或者境外 标准设计的压力容器，进行设计的单位应当提供设计文件与本规程基本安全要求 的符合性申明； (4)压力容器的设计单位应当向设计委托方提供完整的设计文件。 对应99版“容规”第9条、第28条、第40条
1
2019/1/10
《容规》修订基本原则与本章的主要内容变化
《容规》修订的主要变化
适用范围 信息化要求 材料制造许可 设计资质 容器制造许可 安装改造维修 应急预案 出厂资料 年度检查 定期检验 定期检验时的 耐压试验 合于使用评价 基于风险的 验技术 安全附件
材料质量证明 风险评估报告 书 类别划分方法 节能要求 材料成分、性 新技术 设计条件 能 引用标准 安全系数调整 复合材料 焊接接头系数 铸铁、有色金 属应用范围 快开门容器 材料 新材料的范围 复验
新固容规宣贯讲义
器
者等于 1 50m m 的固定式容器和移动式容器；盛装公称 工作压力大于或者等于 0. 2M Pa（表压） ，且压力与容积 的乘积大于或者等于 1 . 0M Pa•L 的气体、液化气体和标 准沸点等于或者低于 60℃液体的气瓶；氧舱。 21 00 21 1 0 21 30 21 50 21 70 2200 221 0 2220 2230 2240 2250 移动式压力容器 铁路罐车 汽车罐车 长管拖车 罐式集装箱 管束式集装箱 固定式压力容器 超高压容器 第三类压力容器 第二类压力容器 第一类压力容器
非金属、超高压等专业小组， ；
（3） 2013年12月，在北京召开起草工作组全体会议，经过讨论与修改，形成了《大
容规》征求意见稿；
（4） 2014年2月，特种设备局以质检特函„2014‟5号文征求基层部门、有关单位和
专家及公民的意见。
TSG 21—2016《固定式压力容器安全技术监察规程》 修订说明
一、综述
2、新容规的修订历程
（5）2014年6月，起草工作组召开第二次会议，对征求到的意见进行研究讨 论，形成送审稿。
（6）2014年7月，特种设备局将送审稿提交给国家质检总局特种设备安全技
术委员会审议，起草工作组分别于2014年9月、10月、11月召开工作会议，对 审议意见进行研究讨论，形成报批稿。
TSG 21—2016《固定式压力容器安全技术监察规程》 修订说明
二、新容规修订的基本原则
4.整理国家质检总局近年来针对压力容器安全监察的有关 文件，汇总《固定式压力容器安全技术监察规程》宣贯、 实施中存在的具体问题，收集网上咨询意见，增补相应内 容，重点解决当前存在的突出问题
TSG 21—2016《固定式压力容器安全技术监察规程》 修订说明
容规宣贯使用管理

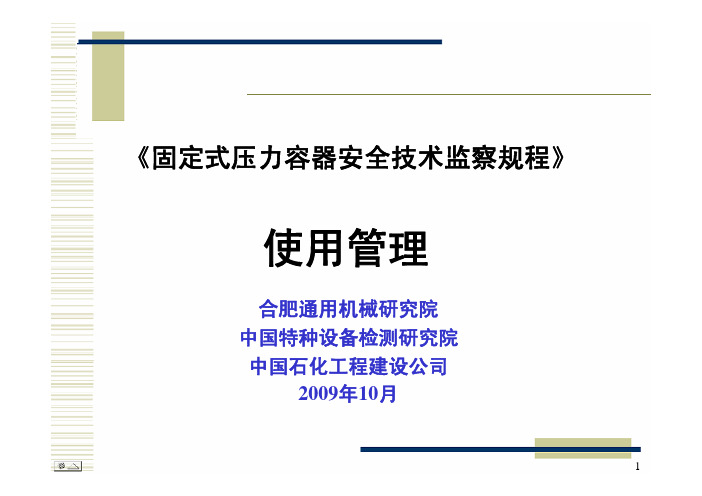

《固定式压力容器安全技术监察规程》使用管理合肥通用机械研究院中国特种设备检测研究院中国石化工程建设公司2009年10月《容规》修订基本原则与本章的主要内容变化¾《容规》修订基本原则z定位为特种设备安全技术规范(与条例的统一)；z充分吸收事故教训；z提出基本安全要求，并不涉及与产品有关的技术细节；z解决《容规》中对行业影响较大的突出问题(重要内容变化有论证、调研、数据的支撑。

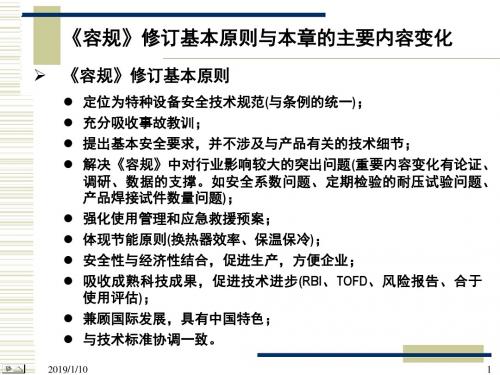

如安全系数问题、定期检验的耐压试验问题、产品焊接试件数量问题)；z强化使用管理和应急救援预案；z体现节能原则(换热器效率、保温保冷)；z安全性与经济性结合，促进生产，方便企业；z吸收成熟科技成果，促进技术进步(RBI、TOFD、风险报告、合于使用评估)；z兼顾国际发展，具有中国特色；z与技术标准协调一致。
《容规》修订基本原则与本章的主要内容变化¾《容规》修订的主要变化应急预案定期检验定期检验时的耐压试验合于使用评价基于风险的验技术安全附件安装改造维修年度检查超使用年限容器报废过户移装容器装卸连接装置要求容器制造许可出厂资料焊接工艺评定焊接试件(板)无损检测方法选择耐压试验泄漏试验胀接有色金属容器搪玻璃压力容器设计资质风险评估报告节能要求设计条件液化气体压力安全系数调整焊接接头系数快开门容器材料制造许可材料质量证明书材料成分、性能复合材料铸铁、有色金属应用范围材料新材料的范围复验适用范围信息化要求类别划分方法新技术引用标准《容规》修订基本原则与本章的主要内容变化¾本章主要变化年度检查强调使用单位作为安全责任主体，提出年度检查的要求，并且规定了年度检查的主要内容和检验人员和资质。
此处的年度检查就是现《压力容器定期检验规则》中的年度检查，年度检查不属于法定检验，本次修订将其调整到本规程使用管理中规定。
超使用年限容器增加对于已经达到设计使用年限的压力容器(或者未规定设计使用年限，使用超过20年的压力容器），如果要继续使用，使用单位应当委托有资格的特种设备检验机构对其进行检验(必要时进行合于使用评价）的规定。
4、容规宣贯-安装改造维修和使用管理PPT课件
7
《容规》宣贯——第6章 使用管理
明确了压力容器一台一档的要求。
2021/3/3
8
《容规》宣贯——第6章 使用管理
与原容规基本相同。
2021/3/3
9
《容规》宣贯——第6章 使用管理
新增条款。增加使用单位对容器进行安全检查、维护保养、安全附件校验的要 求，强调使用单位为安全主体责任。
使用单位作为安全主体责任，强调年度检查的要求，并且规定了检查内容和检 验人员要求。以后《压力容器定期检验规则》在修订时将删除年度检查内容。年度 检查的具体要求放到有关使用管理的安全技术规范中。
2
《容规》宣贯——第5章 安装、改造与维修
给出了容器改造和重大维修的定义。强调须经监督检验。 容器改造、重大维修方案应由原设计单位同意，原因是要求原设计单位根据 原设计条件和失效模式判断方案是否可行。如增高一段塔，就有可能产生改变自 振周期，虽然满足强度条件，但可能不满足对防止振动的要求。
2021/3/3
对未规定设计寿命的按20年寿命处理，这样的规定不仅可以避免超期使用引发事 故，对有设计寿命的容器也是一种公平，同时也可促进设计者规定设计寿命。
2021/3/3
12
《容规》宣贯——第6章 使用管理
增加了不得采购报废压力容器的强制性规定。
未做修改。
2021/3/3
13
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
2021/3/3
10
增加真空绝热容器条款，主要是真空绝热容器由于内胆破裂或真空度丧失， 会引起介质压力急剧升高，引起外壳脆断，大量低温介质泄漏，其危险性很大。
容规宣贯-第5章 安装改造维修
第124条 从事压力容器修理和技术改造的单位必须是已取得相应的制造资格的单 位或者是经省级安全监察机构审查批准的单位。压力容器的重大的修理或改造方 案应经原设计单位或具备相应资格的设计单位同意并报施工所在地的地、市级安 全监察机构审查备案。修理或改造单位应向使用单位提供修理或改造后的图样、 施工质量证明文件等技术资料。
本条基本无变化。
2013-7-14 18
《容规》宣贯——第5章
释义：
安装、改造与维修
本条与99版容规第122条内容基本相同，未做修改。 带压密封作业人员应当按TSG R6003—2006 《压力容器压力管道带压密封作业 人员考核大纲》进行考核。
释义：
修改为施工方案需经施工单位技术负责人批准，焊接工艺评定按本规程的要 求进行。因为本规程及本规程引用标准都没有对补焊长度的明确规定，故取消 “焊接缺陷清除后的修补长度应满足要求”这一不明确的规定。 取消“有热处理要求的，应在焊补后重新进行热处理”这一强制要求，改为 “有焊后消除应力热处理要求时，应当根据补焊深度确定是否需要进行消除应力 处理”。如果补焊深度较小，可能不需要再做消除应力处理，是否需要，应当根 据补焊深度、焊接工艺规程来确定。 补焊、焊补、挖补等词并没有本质上的差异，为规范起见，统一为补焊。
重大维修的监督检验要求，安装监检问题待定(由总局另行发文规定）。
2013-7-14
4
《容规》宣贯——第5章
本规程条款 5.1 安装改造维修单位
安装、改造与维修
(1)从事压力容器安装改造维修的单位应当是已取得相应的制造许可证或者安 装改造维修许可证的单位； (2)安装改造维修单位应当按照相关安全技术规范的要求建立压力容器质量保 证体系并且有效运行，单位法定代表人必须对压力容器安装、改造、维修的质量 负责； (3)安装改造维修单位应当严格执行法规、安全技术规范及其相应标准； (4)安装改造维修单位应当向使用单位提供安装、改造、维修图样和施工质量 证明文件等技术资料。 对应99版“容规”第113条、第124条
《容规》宣贯
2020/11/5
14
条文释义——第3章 制造监检的基本要求
第一节 设计文件与工艺文件
2.审查是否依据经过评定合格的焊接工艺编制了焊接工艺规程(WPS)或者焊接作业 指导书(WWI)。 ——PQR、WPS、WWI，目前的WWI误区 ——WPS或者WWI审查的原则是PQR支持。主要是：
焊接方法 、母材 、焊材 、壁厚 、预热和层间温度 、焊接参数 、焊后热处 理 （叙述NB47014的范围要点） 3.当压力容器需要进行焊后热处理时，审查是否与相应的焊接工艺评定或者焊接 工艺规程(WPS)中的焊后热处理要求相符。 其内涵是要求监检员在审查中应重点关注以下几个方面： ——保温温度：热处理温度是否与焊接工艺评定一致； ——保温时间：对于进行低于下转变温度的焊后热处理，焊接工艺评定的热处理 保温时间不应低于WWI的热处理累计保温时间的80%； ——升温和降温速度：在高于400℃以上时，升温和降温速度是否符合NB/T 47015 的规定。
监检员逐台审查压力容器的设计文件、质量计划和相关工艺文件。如 果监检的压力容器为定型产品(注2)时，监检员可以按照型号进行审查； 适用批量监检时，监检员可以按批进行审查。
注2：定型产品是相同的设计文件、相同的工艺文件、相同的质量计 划(检验计划)的压力容器产品。
2020/11/5
2
Байду номын сангаас
条文释义——第3章 制造监检的基本要求
(三)监检项目和方法 3．焊接 (1) 审查焊接工艺评定及记录，确认产品施焊所采用的焊接工艺符合相关标准、规范。
2020/11/5
13
条文释义——第3章 制造监检的基本要求
第一节 设计文件与工艺文件
第二十二条释义：规定工艺文件的审查要求。 增加了焊接作业指导书(WWI)、焊后热处理工艺和新工艺的审查要求。
容规宣贯-制造,安装、改造与维修,使用管理165页PPT
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——维修， 使用管理
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
TSG R0004-2009容规宣贯-制造,安装改造和维修,使用管理课件.ppt
《固定式压力容器安全技术监察规程》
制造，安装、改造与维 修，使用管理
合肥通用机械研究院 固定式压力容器标委会
袁榕
2021/1/11
