物理学中的波动光学理论波动光学是物理学中的一门重要分支,研究光的波动性质及其与物质相互作用的规律。

本文将从波的性质、光的干涉与衍射以及光的偏振等方面来论述物理学中的波动光学理论。

一、波的性质光是一种电磁波,具有粒子与波动的双重性质。

波的传播速度可以通过元波前观察获得,波的传播包括相位的传播和波的干涉。

波的传播速度与介质的性质密切相关,光在空气中的传播速度约为3×10^8m/s。

二、光的干涉与衍射光的干涉是指光波在相遇处叠加形成明暗相间的干涉条纹。

干涉现象可以通过双缝干涉、薄膜干涉等实验进行观察。

双缝干涉实验中,当两个狭缝之间的距离接近光波的波长时,会出现明暗相间的干涉条纹,这是由于光波的波动性质所引起的。

薄膜干涉则是通过介质边界的反射和折射引起的光的干涉。

光的衍射是指光波通过障碍物或孔径时发生弯曲扩散的现象。

衍射的特点是波传播到达的区域会出现明暗相间的衍射图样。

其中夫琅禾费衍射是波动光学中的重要现象,它是光波通过狭缝或边缘时发生的衍射,产生衍射波前的形状与狭缝的形状有关。

三、光的偏振光的偏振是指光波的振动方向在某一平面内的现象。

常见的偏振光有线偏振光和圆偏振光。

线偏振光是指光波的振动方向在一个平面上,它可以通过偏振镜实现制备。

而圆偏振光则是指光波的振动方向按照圆弧轨迹进行旋转,它可以通过一系列光学元件进行转换获得。

光的偏振现象广泛应用于光学仪器、光通信等领域中。

例如,偏振片可以用于调节显示屏的亮度和对比度,以及减少反光和反射。

偏振光还可以用于测量物质的性质,例如石英晶体的双折射现象。

总结起来,波动光学理论是物理学中研究光波传播和与物质相互作用的重要理论,它包括波的性质、光的干涉与衍射以及光的偏振等方面。

波动光学的研究对于理解光的行为和光学现象具有重要的意义,也促进了光学技术的发展与应用。

随着科技的进步,波动光学理论将会在更多的领域中得到应用和拓展。

波动光学的基本原理与应用

波动光学的基本原理与应用

波动光学的基本原理与应用波动光学是光学领域中研究光现象的一个重要分支,主要涉及光的传播、干涉、衍射和偏振等现象。

本文将介绍波动光学的基本原理和一些实际的应用。

一、光的传播特性光是一种以电磁波的形式传播的能量。

根据波动光学的原理,光的传播可以通过两种方式解释:几何光学和物理光学。

几何光学是基于光线的传播,适用于光线差别比较大的情况,例如太阳光在空气中的传播。

而物理光学则综合考虑了光的波动性,适用于光线差别较小的情况,例如在微观尺度下的光的传播。

二、光的干涉和衍射现象干涉和衍射是波动光学中的两个重要现象,揭示了光的波动性。

干涉是指两个或多个光波的叠加形成明暗条纹的现象。

光的干涉可以分为干涉条纹和等厚干涉两种类型。

等厚干涉是由于光在介质中的不同相速度而产生的干涉现象。

这种干涉现象通常出现在光通过透明薄片或膜的时候。

等厚干涉可以用来探测材料的厚度和折射率等参数。

衍射则是光经过一个或多个孔洞或障碍物后,发生方向改变和波前变形的现象。

衍射常常出现在光通过狭缝、光栅等较小的结构时。

通过衍射现象的研究,可以推断出物体或结构的尺寸、形状和性质等。

三、光的偏振性质除了传播、干涉和衍射,光还具有偏振性质。

光的偏振是指光波中电场矢量的振动方向。

光的偏振可以用来分析和控制光的振动方向,对于某些应用具有重要意义。

四、波动光学的应用波动光学的原理和技术在许多领域都有实际的应用。

以下列举了一些重要的应用领域:1.像差校正技术:在光学系统中,由于光的折射、散射等因素,可能产生像差,导致成像质量下降。

波动光学技术可以用来对这些像差进行校正,提高成像的清晰度和准确度。

2.光学计算机:波动光学技术可以应用于光学计算机的设计和制造。

波动光学中的干涉和衍射现象可以用来进行光学信号处理和信息存储。

相比传统的电子计算机,光学计算机具有更高的速度和并行处理能力。

3.激光技术:波动光学是激光技术的基础。

激光器利用光的干涉和衍射现象产生高度相干的光,具有单色性和方向性等特点。

波动光学专题实验

波动光学专题实验
波动光学是现代激光光学、信息光学、非线性光学和应用光学的重要基础。 光的波动性最重要的特征是具有干涉、衍射和偏振现象,本章将就光的这三种现 象分三个专题进行实验研究。
§ 8.1 干涉测量专题
光的干涉是重要的光学现象之一,是光的波动性的重要实验依据。两列频率 相同、振动方向相同且相位差恒定的相干光在空间相交区域将会发生相互加强或 减弱现象,即光的干涉现象。光的波长虽然很短(在 10-7m量级),但干涉条纹的间 距和条纹数却很容易用光学仪器测得。根据干涉条纹数目和间距的变化与光程差、 波长等的关系式,可以推出微小长度变化(光波波长数量级)和微小角度变化等, 因此干涉现象在照相技术、测量技术、平面角检测技术、材料应力及形变研究等 领域有着广泛的应用。
光的本性是光学研究的重要课题,微粒说和波动说两种理论的争论构成了光 学发展史中最具魅力的风景线。波动光学的体系初步形成于 19 世纪初。1801 年 托马斯·杨(Thomas Yong)圆满地解释了薄膜颜色和双缝干涉现象,并第一次成 功地测定了光的波长。1819 年菲涅尔(A.J. Fresnel)实验观察到光通过障碍物 后的衍射图样,并补充了惠更斯原理,形成了人们熟知的惠更斯-菲涅尔原理,圆 满地解释了光的干涉和衍射现象,以及光的直线传播等现象,奠定了波动光学的 基础。此后,麦克斯韦(J.C. Maxwell)、赫兹(H.R. Hertz)等人进一步完善了 光的电磁理论。
圆环条纹的级数 k 越高,在中心
处,i = 0 级次最高。当M1和M2′ 的间距 d 逐渐增大时,对任一级
干涉条纹 k 级,必定是以减少
cos ik 的值来满足式 (E1-2)的,故 该干涉条纹间距向 ik 变大的方向
移动,即向外扩展。这时,观察者
将看到条纹好像从中心向外“涌

大学物理波动光学课件

大学物理波动光学课件

麦克斯韦电磁理论:19 世纪中叶,英国物理学 家麦克斯韦建立了电磁 理论,揭示了光是一种 电磁波,为波动光学提 供了更加深入的理论根 据。
在这些重要人物和理论 的推动下,波动光学逐 渐发展成为物理学的一 个重要分支,并在现代 光学、光电子学等领域 中发挥了重要作用。
02 光的干涉
干涉的定义与分类
定义 分类 分波前干涉 分振幅干涉
干涉是指两个或多个相干光波在空间某一点叠加产生加强或减 弱的现象。
根据光源的性质,干涉可分为两类,分别是ห้องสมุดไป่ตู้波前干涉和分振 幅干涉。
波前上不同部位发出的子波在空间某点相遇叠加产生的干涉。 如杨氏双缝干涉、洛埃镜、菲涅尔双面镜以及菲涅尔双棱镜等

一束光的振幅分成两部分(或以上)在空间某点相遇时产生的 干涉。例如薄膜干涉、等倾干涉、等厚干涉以及迈克耳孙干涉
波动光学与几何光学的比较
几何光学
几何光学是研究光线在介质中传播的光学分支,它主要关注 光线的方向、成像等,基于光的直线传播和反射、折射定律 。
波动光学与几何光学的区分
波动光学更加关注光的波动性质,如光的干涉、衍射等现象 ,而几何光学则更加关注光线传播的几何特性。两者在研究 对象和方法上存在差异,但彼此相互补充,构成了光学的完 整体系。
VS
马吕斯定律
当一束光线通过两个偏振片时,只有当两 个偏振片的透振方向夹角为特定值时,光 线才能通过。这就是马吕斯定律,它描述 了光线通过偏振片时的透射情况。这两个 定律在光学和物理学中都有着广泛的应用 。
THANKS
感谢观看
分类
根据障碍物的大小和光波波长的相对 关系,衍射可分为菲涅尔衍射和夫琅 禾费衍射。
单缝衍射与双缝衍射
单缝衍射

物理学中的波动光学

物理学中的波动光学

物理学中的波动光学波动光学是在物理学中独特的分支。

它描述了光的特殊性质,包括光波的性质和如何与介质交互的过程。

它是研究灯光、阴影、色彩和镜头的科学基础。

波动光学作为物理学中的一个领域,它的原理和应用领域具有广泛的应用价值。

本文将详细探讨物理学中波动光学的原理和应用领域。

1. 波动光学的理论基础光的本质是电磁波,可以用波动模型解释。

与其他电磁波一样,光是由电和磁场交替传播的扰动,它们沿着空间中垂直于传播方向的方向震动。

光波经过物理空间的时间性变化,以规律的方式发生偏转。

这些偏转现象都可以通过波动光学解释。

光波的传播速度是非常快的,大约在每秒30万千米的速度下传播。

此外,它还可以在各种介质(如空气、水、玻璃等)中以不同的速度传播。

当光波穿过介质时,由于介质的密度不同,光波的传播速度也会受到影响。

这通常会导致光波的弯曲或偏转,这就是所谓的折射。

除了折射之外,光波还可以发生反射。

当光线遇到一个表面时,如果表面比较光滑,大部分光线将反射回来。

反射现象在镜面和光滑的物体表面上最为常见。

在物理学中,我们还可以通过衍射来了解光波的行为。

当光线通过一个小的孔或棱镜时,它将被分解成宽波谱的颜色。

这种现象被称为衍射,对于比较小和分散的光源来说,衍射现象越严重。

2. 波动光学的应用波动光学领域的研究结果以及技术发展对人类生活的影响是非常深远和广泛的。

以下是一些波动光学在实际生活中的应用:2.1. 摄影近代摄影术的起源正是靠着波动光学的理论来实现的。

在实际应用中,摄影师引导光线,通过相机镜头反射或折射到相片荧幕上,实现影像的捕捉。

随着技术的进步和科学的发展,摄影技术得到了不断的更新,从像片技术到电子影像技术,这些都证明了波动光学在摄影领域中的成功应用。

2.2. 光学设备在物理学领域中,许多光学器具也是基于波动光学的原理进行设计开发的。

例如,各种种类的镜片、光学棱镜、滤光片、激光器等都是波动光学原理所解释的。

2.3. 光纤通讯传统的通信方式都需要依靠电线,这样就会限制其占用空间。

波动光学现象

波动光学现象

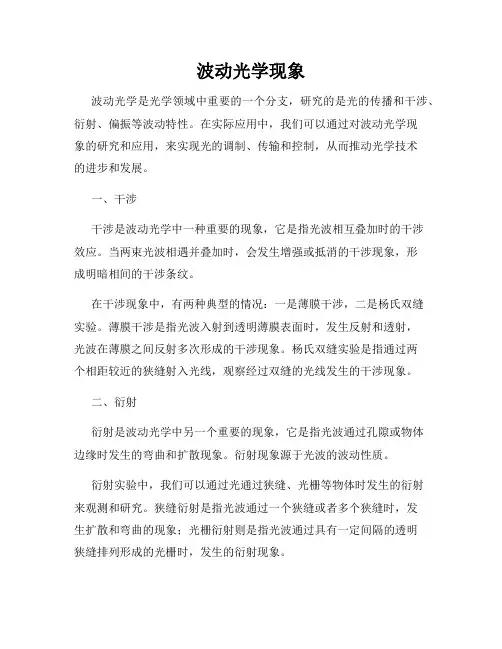

波动光学现象波动光学是光学领域中重要的一个分支,研究的是光的传播和干涉、衍射、偏振等波动特性。

在实际应用中,我们可以通过对波动光学现象的研究和应用,来实现光的调制、传输和控制,从而推动光学技术的进步和发展。

一、干涉干涉是波动光学中一种重要的现象,它是指光波相互叠加时的干涉效应。

当两束光波相遇并叠加时,会发生增强或抵消的干涉现象,形成明暗相间的干涉条纹。

在干涉现象中,有两种典型的情况:一是薄膜干涉,二是杨氏双缝实验。

薄膜干涉是指光波入射到透明薄膜表面时,发生反射和透射,光波在薄膜之间反射多次形成的干涉现象。

杨氏双缝实验是指通过两个相距较近的狭缝射入光线,观察经过双缝的光线发生的干涉现象。

二、衍射衍射是波动光学中另一个重要的现象,它是指光波通过孔隙或物体边缘时发生的弯曲和扩散现象。

衍射现象源于光波的波动性质。

衍射实验中,我们可以通过光通过狭缝、光栅等物体时发生的衍射来观测和研究。

狭缝衍射是指光波通过一个狭缝或者多个狭缝时,发生扩散和弯曲的现象;光栅衍射则是指光波通过具有一定间隔的透明狭缝排列形成的光栅时,发生的衍射现象。

衍射现象的应用广泛,例如在显微镜和望远镜中的成像原理,以及激光的扩束等等。

三、偏振偏振是指光波的振动方向限制在一个特定的方向上的现象。

在波动光学中,光波的振动方向可以分为水平、竖直、斜向以及圆偏振等几种类型。

偏振现象常常可以通过偏振片进行观测和控制。

偏振片是一种具有特殊结构的透明片,只允许特定方向上的光波通过,可以屏蔽其他方向上的光波,从而实现光的偏振控制。

偏振现象在许多领域中得到应用,例如在液晶显示器中,通过控制光的偏振状态,实现图像的显示和调节。

四、光的调制与传输波动光学现象还可以应用于光的调制与传输。

光的调制是指改变光的某些特定参数,例如光的强度、相位等,从而实现对光信号的控制。

常用的光调制技术有电光调制、声光调制等。

光的传输是指光信号的传送过程,可通过光纤光缆等光导传输介质进行。

波动光学实验报告

波动光学实验报告

波动光学实验报告《波动光学实验报告1:奇妙的光的干涉》我一直对光充满好奇,就像我好奇为什么彩虹有那么多颜色一样。

有一天,老师说要带我们做光的干涉实验。

我心里就想:“光还能干涉?这得多神奇啊!”那天,我和同桌一起走进实验室。

实验室里摆放着各种仪器,就像一个神秘的科学城堡。

我对同桌说:“你看这些东西,感觉就像魔法师的工具。

”同桌笑着回答:“哈哈,那我们今天就是小魔法师啦。

”我们按照老师的指示,小心翼翼地调整着仪器。

光线透过狭缝,在屏幕上形成了明暗相间的条纹。

我惊讶地叫起来:“哇,你看这个,就像水波的涟漪一样,一道一道的。

”同桌也瞪大了眼睛说:“真的耶,光好像变成了有规律的水波呢。

”就像我们在池塘里扔两颗石子,水波会相互叠加一样,光的干涉也是这么奇妙。

这让我觉得,原来看似普通的光,背后有着这么不普通的秘密,就像每一个平凡的人都可能有着不平凡的内心世界。

《波动光学实验报告2:光的衍射现象真有趣》“光的衍射?这是什么呀?”我挠着头问老师。

老师笑着说:“等你做了实验就知道啦,很有趣的。

”我带着满心的疑惑走进实验室。

我看到那些仪器,心里有点发怵,这可怎么摆弄啊?旁边的同学看出了我的担心,对我说:“别怕,我们一起研究。

”我们开始动手操作。

当光线通过小孔的时候,我看到屏幕上出现了一个很大的光斑,光斑周围还有一圈一圈的模糊条纹。

我简直不敢相信自己的眼睛,我说:“这怎么像一个发光的小怪物啊,中间大,周围还有一圈圈的东西。

”同学哈哈大笑着说:“你这个比喻还挺形象呢。

”这就好比我们透过一个小缝隙看外面的灯光,灯光好像变得不那么规则了。

光的衍射就像一个调皮的孩子,总是以一种意想不到的方式出现。

这让我明白,很多事情不能只看表面,就像光一样,表面是直线传播,可还有衍射这种奇妙的现象呢。

《波动光学实验报告3:探索光的偏振》“光还有偏振?这听起来好高级啊。

”我在心里嘀咕着。

同学们也都叽叽喳喳地讨论着,感觉像是一群小麻雀发现了新食物。

大学物理 8章作业 and answers

大学物理 8章作业 and answers

第八章 波 动 光 学(一) 光的干涉一. 选择题1. 波长为λ的单色平行光垂直照射在薄膜上,经上下两表面反射的两束光发生干涉,如图所示,若薄膜的厚度为e,且,则两束反射光的光程差为(A)(B)(C) (D)2. 如图示,波长为λ的单色光,垂直入射到双缝,若P 点是在中央明纹上方第二次出现的明纹,则光程差为(A) 0 (B) λ (C) 3λ /2 (D) 2 λNote: P 点是在中央明纹上方第二次出现的明纹,所以k=2 3. 在双缝干涉实验中,屏幕上的P 点处是明条纹,若将缝盖住,并在连线的垂直平分面处放一高折射率介质反射面M ,如图示,则此时(A) P 点处仍为明条纹 (B) P 点处为暗条纹(C) 不能确定P 点处是明条纹还是暗条纹 (D) 无干涉条纹Note:注意出现了半波损失4. 双缝干涉中,若使屏上干涉条纹间距变大,可以采取 (A) 使屏更靠近双缝 (B) 使两缝间距变小(C) 把两个缝的宽度稍稍调窄 (D) 用波长更短的单色光入射Note:干涉条纹间距Ddλ=5. 波长为λ的单色光垂直入射到折射率为n 的透明薄膜上,薄膜放在空气中,要使反射光干涉加强,薄膜厚度至少为(A) λ /2 (B) λ /2n (C) λ /4 (D) λ /4n Note: 2nd+λ /2=k λ (k=1,2,3,,,)6. 两块平玻璃构成空气劈形膜,左边为棱边,用单色平行光垂直入射,若上面的平玻璃慢慢向上平移,则干涉条纹(A) 向棱边方向平移,条纹间距变小 (B) 向棱边方向平移,条纹间距变大 (C) 向棱边方向平移,条纹间距不变 (D) 向远离棱边方向平移,条纹间距不变 (E) 向远离棱边方向平移,条纹间距变小 Note: 牢记如下规律:1. 厚度增大,角度不变则条纹向着劈尖处(也就是棱边)平移,条纹间距不变;2. 厚度减小,角度不变则条纹向远离劈尖处(也就是棱边)平移,条纹间距不变;3. 角度增大,条纹向着劈尖处(也就是棱边)平移,同时条纹间距变小;4. 角度减小,条纹向远离着劈尖处(也就是棱边)平移,同时条纹间距变大,详见PPT 第八章,page 677. 在图示三种透明材料构成的牛顿环装置中,用单色光垂直照射,再反射光中看到干涉条纹,则在接触点处形成的圆斑为(A) 全明 (B) 全暗(C) 右半边明,左半边暗 (D) 右半边暗,左半边明8. 在迈克耳逊干涉仪的一条光路中放入折射率为n 的透明薄膜后,观察到条纹移动6条,则薄膜的厚度是(A) 3λ (B) 3λ /n()2sin 2l n n λλθθ∆=≈间距(C) 3λ /(n -1) (D) 6λ /nNote: 2d(n-1)=6λ 二. 填空题9. 有两种获得相干光的基本方法,它们是__________________和___________________.( 分波面法 ;分振幅法 )10. 两同相位相干点光源、,发出波长为λ的光,A 是它们连线中垂线上的一点,在与A 间插入厚度为e 折射率为n 的薄玻璃片,两光源发出的光到达A 点时光程差为______________,相位差为____________________.;11. 杨氏双缝干涉实验中,双缝间距为d ,屏距双缝的间距为D (D >>d ),测得中央明条纹与第三级明条纹间距为x ,则入射光的波长为_____________________.Note 相邻干涉条纹间距 ,中央明条纹与第三级明条纹间距x =12. 一双缝干涉装置,在空气中观察时干涉条纹间距为1mm ,若将整个装置放入水中,干涉条纹的间距变为______ 3/4 ___________mm .(设水的折射率为4/3)13. 波长为λ的单色光垂直照射到两块平玻璃片构成的劈尖上,测得相邻明条纹间距为l ,若将劈尖夹角增大至原来的2倍,间距变为__________________.Note:14. 用λ=600nm 的平行单色光垂直照射空气牛顿环装置时,第四级暗环对应的空气膜厚度为______1.2 ________µm .Note:2d+λ /2=(2k+1)λ /2,这里k=0,1,2,3,4,,,第四级暗环k=4,所以d=2λ=1200nm三. 计算题15. 在双缝干涉实验中,两个缝分别用和的厚度相同的薄玻璃片遮着,在观察屏上原来的中央明纹处,现在为第5级明纹.若入射光的波长为nm 600,求玻璃片的厚度.解: 放上玻璃后原中央明纹处的光程为D d λ=3Ddλ()2sin 2l n n λλθθ∆=≈间距对应第5级明纹16. 取白光波长范围400nm ~760nm ,用白光入射到mm 25.0 d 的双缝,距缝50cm 处放置屏幕,问观察到第一级明纹彩色带有多宽?解: 取白光波长范围400nm ~760nm ,对于波长的光波,第一级干涉明纹中心的位置为波长和的光波,第一级明纹间距为17. 一薄玻璃片,厚度为μm 4.0,折射率为1.50,用白光垂直照射,问在可见光范围内,哪些波长的光在反射中加强?哪些波长的光在透射中加强? 解:从玻璃片两表面反射的光的光程差光在反射中加强有可解得在可见光范围内,只有,相应波长为透射光的光程差光在透射中加强有可解得在可见光范围内,有和,相应波长为18. 波长为680nm 的平行光垂直地照射到12cm 长的两块玻璃片上,两玻璃片一边相互接触,另一边被厚0.048mm 的纸片隔开. 试问在这12cm 内呈现多少条明条纹? 解:两玻璃片之间是一空气劈尖,相邻明纹间距为l设玻璃片长为L 、纸片厚度为d则呈现明纹条数为(二) 光的衍射、偏振一. 选择题1. 光的衍射现象可以用(A) 波传播的独立性原理解释(B) 惠更斯原理解释(C) 惠更斯-菲涅耳原理解释(D) 半波带法解释2. 在单缝夫琅和费衍射实验中,波长为λ的单色光垂直入射到宽为a =4 λ的单缝上,对应衍射角为30o的方向,单缝处波面可分成的半波带数目为(A) 2个 (B) 4个(C) 6个 (D) 8个3. 单缝衍射中,若屏上P点满足,则该点为(A) 第二级暗纹(B) 第三级暗纹(C) 第二级明纹(D) 第三级明纹Note: 2k+1=74. 利用波动光学试验可测细丝的直径,通常采用下述实验的哪种(A) 牛顿环 (B) 劈尖干涉(C) 劈尖干涉和杨氏双缝干涉 (D) 单缝衍射或衍射光栅5. 某元素的特征光谱中含有波长和的谱线,在光栅光谱中两种谱线有重叠现象,重叠处谱线的级次是(A) 2、3、4、5…(B) 2、5、8、11…(C) 2、4、6、8…(D) 3、6、9、12…Note:光栅方程:λkθd±= sink1/k2必须正比于λ2/λ1即k1=(5/3)k2, 同时要求k1,k2都为整数,所以6. 波长的单色光垂直入射于光栅常数的平面衍射光栅上,可能观察到的光谱线的最大级次为(A) 2 (B) 3(C) 4 (D) 5Note:光栅方程:λkθd±= sin,令衍射角等于90度,得到最大k值为d/λ,注意k必须取整数。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

正晶体和负晶体
光轴
正晶体:vo ve,no ne 负晶体:vo ve,no ne
光轴
o
vo ve e
vo v e
负晶体 正晶体 光在晶体中的传播速度随光矢量与 光轴夹角变化而改变。 正晶体:石英;负晶体:方解石。
3、惠更斯原理应用于双折射
有了单轴晶体中次波波面的概念,就可 以用惠更斯原理解释双折射现象,利用惠更斯 作图法求出o光、e光在晶体中的传播方向。下 面通过几个具体例子加以说明 例1 设平面波正入射到正晶体(如石英) 的表面。 1. 在t0时刻: 入射波到 达晶体表面:在表面处的波 面(等相面)各点作为次波中 心,开始向晶体内发出次波。
2)主平面(Principal plane)
和主截面(Principal section):
主平面:光线和光轴所组成的平面。
o光主平面:o光和晶体光轴组成的面为o光主平面。
e光主平面:e光和晶体光轴组成的面为e光主平面。
主截面(Principal section):
光轴和晶体表面法线 (Normal line)组成。
在各向异性介质中,
光轴
e光
光轴
在晶体内一个 点波源发光的 波阵面:
o光
负晶体
正晶体
1、晶体中从同一发 光点发出两组次波波 面: (1) o光的波阵面为球 面,向四周传播的光 速相等; (2) e光的波阵面为旋 转椭球面,向四周传 播的光速不等。
o光 波阵面 e光 波阵面 o光 波阵面 e光 波阵面
D


B
• • • • • • • • • • •
• • • •
• • • • • • •
••• e •

• • • • • • • •
C
在DC面上,再次折射,从而得到两 束分开的线偏振光。
§5 椭圆偏振光和圆偏振光 波片
一、椭圆偏振光和圆偏振光
y
1、相互垂直、同频率、有 恒定位相差的两个分振 动合成后的轨迹为椭圆。 2、 o、e 光可以 符合上述条件,使相遇点 合成为椭圆偏振光。
o光主平面
e光主平面
——速度不变 o 光光矢量总是垂直于光轴 e 光光矢量与光轴的夹角随传播方向改变 —变化 光的传播速度随光矢量与光轴的夹角改变
二、用惠更斯原理解释双折射现象 先明确一个概念:在各向同性的介质中,
波面法线与光线的方向一致,即光线与波面垂直 光线是能量传播的方向。 但在各向异性介质中, 光线只是能量传播的方向。波面法线并不一定是 光传播的方向了。如晶体中e光传播的方向就不 一定与波阵面垂直,光传播的方向要看能量传播 的方向。
2

no ne d 2k 1
d 4no ne

4
k 0,2, 1,

入射光波长不同,d不同;
2、正晶体和负晶体
(1)两波阵面在光轴 方向上相切,o 光与e光的速度 相同——vo (2) 在 垂 直 于 光 轴 方 向上,两者的差 别最大,这时 o光的速度—vo, e光的速度—ve。
光轴
光轴
vo
ve
vo v e
正晶体
负晶体
c c 3主折射率no , ne vo ve
§4
晶体的双折射
晶体的一个最主要的普遍性质——各向 异性。在光学中,主要是指光沿不同方向具 有不同的传播速率,也就是对于不同方向, 相应的折射率不同。
一、光的双折射现象
1670年,巴托里那斯发现,把方解石 ( CaCO3)晶体放在纸面上,看到每个字 呈现出双像。
•双折射现象 e光
方解石
O光
双折射 双折射
自然光
双折射现象--同一束光线通过折射后 分为两束的现象
主截面
这种一束光射入各向异性介质时, 折射光分成两束的现象称为双折射。
1、寻常光和非常光
自然光
晶体表面
双折射
在入射面内, 寻常光(o光):改变i,遵守折射定律,始终 c 在各方向上n不随i变化,v 不变; n 非常光(e光):改变i,不遵守折射定律sin i sin i 常数, c 一般不在入射面内, 随i变化,v 变化。 n n
D
•• e • •

• • • • • • • •
B
C
• 对于 ” “ 光:o光变为e光 折射率:no变成 ne; 以相对折射率ne/no折射,因ne<no,偏离法线。
• 对于 | ” e光变为o光, 折射率: ne变成 no; “ 光: 以相对折射率no/ne折射,因ne<no,靠近法线。
A
A B
E
F
e光线
C
•o光线
e光线
D

o光线
(2) e光:能量传递方向与相位传递方向不同,光 线速度一般也不等于相速度。 • 所以: 在各向同性介质中由于相速度和光线速 度的大小和方向均相同,所以往往不加区别 (如同o光),但在晶体中,对各向异性的e光情 况就不一样了,就有必要对它们加以区别。
例1
A
2、晶体的光轴、主截面 1)光轴---当光在晶体中传播时,不发生双折射 的方向。 78º º 68 对方解石而言:光轴是从102º 102º 纯角引直线,使之和它各边 成等角68º 的直线(OO’)
78º
注意:
光轴
光轴仅代表一个方向, 与OO’平行的线都是光轴。
仅有一个光轴的晶体称单晶体(如方解石、 石英) 有两个光轴的晶体称双晶体(云母、硫磺等)
3.我们更关心的是光能量 的传播方向,即光线方 向:新波面(等相面)上各 点的能量(即各切点处的 能量)都来自于各相应的 次波中心。
A
B
E
F
e光线
C
•o光线
e光线
D

o光线
所以,只要作次波中心引一直线通过相应
切点,该直线就代表能量传递方向,如图。
可知:
(1) o光:能量传播方向(光线 方向)与相位传递方向(波前 推进方向)是一致的。光线 速度(能量传递速度)与相速 度(等相面推进速度)也相等。
渥氏棱镜(Wouaston) o、e二光通过晶体 后被分得很开,从 而获得偏振光。
光 轴
vo ve
e光
e光
O光
光轴
o光
当它们先后进入第二棱镜后, (注意:在界面BD处发生折射 时,因棱镜BCD的光轴垂直 于入射面,这两条光线都符 合通常的折射定律。)
A
• • • • • • • • • • • • • • • • • • • • • • •
2、渥拉斯顿棱镜
• 由两块方解石的直角棱镜 沿斜面交合而成,两棱镜 的光轴互相垂直(如图)。AD来自Bvo
ve


• • • • • • • • • • •
• • • •
• • • • • • •
• • • • • • • •
vo ve
C
• 当自然光垂直入射到AB表面时,o 光和 e 光 沿同一方向进行,但分别以不同的速度 vo 和 ve 传播。
B
F
E
光轴
C
e光线

D
o光线
e光线

o光线
例2. 斜入射到负晶体的表面,且光 • 轴在入射面内
N
B A
E
C
F
光轴
N
e o
o
e
• 几种特殊情况
• 无双折射
A
光轴
B
o,e
光轴垂直于表面,光垂直入射。
2011-11-29
A
o,e
B
o e
光轴
A
光轴
B
o,e
o e
射 射 。 时 , 光 和 光 同 方 向 传 播 , 有 双 折
• 振幅

A
C
Ao

Ae
Ae A cos Ao A sin
讨论:(1)
单色自然光 单色平面 偏振光 波片(e、o) 自然光(不能形 成稳定的椭圆)
波片(e、o) 椭圆偏振光(有 恒定位相差)
P
C

椭圆偏振光
S
线偏振光
椭圆偏振器
d
(2)四分之一波片
2

no ne d 2k 1 k 0,2, 1,
光线在一般情况下入射晶体, o光和e光的主 平面是不同面的。
当入射光线在主截面内时,两面重合。
• o光与e光的偏振态
1、o光和e光都是线偏振光; 2、o光振动方向与o光主平面垂直,因而总与光 轴垂直; 3、e光振动方向在e光主平面内,因而与光轴的 夹角随传播方向而改变; 4、当光线在主截面入射时,主平面与主截面重 合,则o光振动方向垂直于主截面, e光振动方 向在主截面内;
o光和e光在波片中所经历的光程不同
o光经过的光程:no d

vo ve
d
e光经过的光程: ne d
• 相位差
2
相位差取决于波 ( no ne ) d 长和波片厚度。
在实际中,最常用的波片是1/4波片和1/2波片,
当 2, 当 ,
称为1/4波片
称为1/2波片
o光主平面
e光主平面
o光主平面
e光主平面
2.3 o 光、e 光均为线偏振光
(1) o 光光矢量垂直于自己的主平面。
(2) e 光光矢量平行于自己的主平面。
2.3 o 光、e 光均为线偏振光
(1) o 光光矢量垂直于自己的主平面。 (2) e 光光矢量平行于自己的主平面。 (3)当光轴在入射面内时,o 光、e 光的主 平面及入射面(主截面)三者重合, 这时,o 光光矢量垂直于 e 光光矢量。 (4)大多数情况下,两个主平面之间的夹角 很小,因而o 光和e 光的振动面几乎互相垂直。
