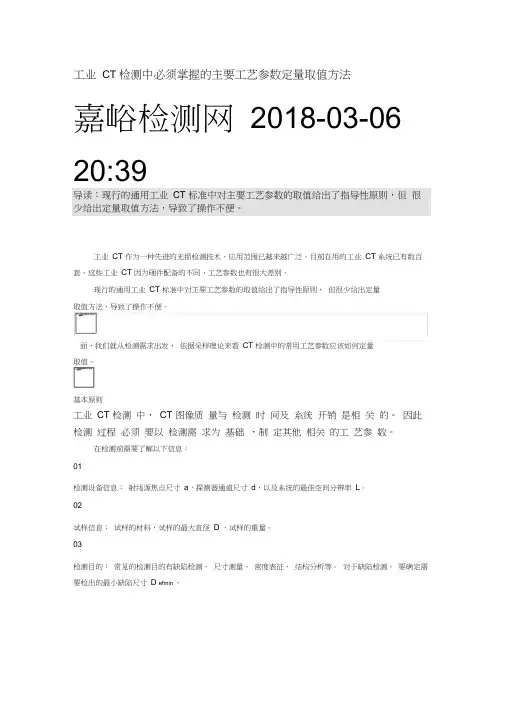

工业CT检测中必须掌握的主要工艺参数定量取值方法

工业CT检测中必须掌握的主要工艺参数定量取值方法

工业CT检测中必须掌握的主要工艺参数定量取值方法嘉峪检测网2018-03-06工业CT 作为一种先进的无损检测技术,应用范围已越来越广泛。

目前在用的工业CT 系统已有数百套,这些工业CT 因为硬件配备的不同,工艺参数也有很大差别。

现行的通用工业CT 标准中对主要工艺参数的取值给出了指导性原则,但很少给出定量取值方法,导致了操作不便。

面,我们就从检测需求出发,依据采样理论来看CT 检测中的常用工艺参数应该如何定量取值。

基本原则工业CT 检测中,CT 图像质量与检测时间及系统开销是相关的。

因此检测过程必须要以检测需求为基础,制定其他相关的工艺参数。

在检测前需要了解以下信息:01检测设备信息:射线源焦点尺寸a,探测器通道尺寸d,以及系统的最佳空间分辨率L。

02试样信息:试样的材料,试样的最大直径D ,试样的重量。

03检测目的:常见的检测目的有缺陷检测、尺寸测量、密度表征、结构分析等。

对于缺陷检测,要确定需要检出的最小缺陷尺寸D efmin 。

转台位置对于转台位置可以沿射线平行方向移动的系统,源到探测器距离S DD 不变,源到转台中心距离S OD 是可变的。

转台位置确定了有效射束宽度,转台的位置应该在最佳放大倍数M opt 位置,见下式:M opt=1+ (d/a) 2(1)从式(1)可以看出,d? a时,M opt≈1,此时转台的最佳位置越靠近探测器越好,其主要受转台尺寸限制。

d?a 时,M opt 很大,此时转台的位置越靠近射线源,分辨率越高,其主要受转台尺寸、试样尺寸和面板尺寸限制,目前微焦面阵探测器CT 多工作在此模式下。

需要注意的是微焦射线源的焦点尺寸通常随射线源能量的增加而增大,随着射线源能量的增加,最佳放大倍数会减小。

重建矩阵和重建范围重建范围(R e)受到试样外形尺寸的影响,通常重建范围可以用下式确定:R e =1.5 ×D (2)其即为试样外形最大尺寸的1.5 倍。

检测时应防止试样未摆放到转台中心,造成CT 图像没有完全包含产品。

工业ct的使用方法

工业ct的使用方法

工业ct的使用方法工业CT(Computed Tomography)是一种非破坏性检测技术,广泛应用于工业领域。

它通过对物体进行多角度的X射线扫描,获取大量的断层图像,并利用计算机重建出物体的三维模型。

本文将介绍工业CT的使用方法。

一、准备工作在使用工业CT之前,需要进行一些准备工作。

首先,需要选择适当的CT设备,根据待检测物体的尺寸和材料特性确定扫描参数。

然后,对待检测物体进行准备,如清洁表面、去除杂质等,以确保获取到准确的扫描结果。

二、设备设置在使用工业CT之前,需要进行设备设置。

首先,调整X射线源的电压和电流,以获得适当的辐射剂量。

然后,调整探测器的参数,如增益、曝光时间等,以确保获得清晰的图像。

此外,还需要设置扫描范围和分辨率,以满足检测需求。

三、扫描操作扫描操作是工业CT使用的关键步骤。

首先,将待检测物体放置在CT设备的扫描台上,并固定好。

然后,通过控制软件设置扫描参数,如扫描时间、角度范围等。

接下来,启动扫描程序,设备将自动旋转并进行X射线扫描。

四、重建图像扫描完成后,需要对获取到的断层图像进行重建。

首先,将扫描数据导入重建软件中。

然后,选择合适的重建算法和参数,进行图像重建。

最后,通过调整亮度、对比度等参数,优化图像质量。

五、图像分析重建完成后,可以进行图像分析。

首先,通过调整图像窗宽和窗位,突出显示感兴趣的区域。

然后,可以进行测量、标记、切片等操作,以获得更多的信息。

此外,还可以进行缺陷检测、尺寸分析等,以评估物体的质量。

六、结果评估根据图像分析的结果,对待检测物体进行评估。

根据需要,可以制作检测报告,记录重要的检测结果和结论。

如果发现缺陷或问题,可以根据需要采取相应的修复措施。

工业CT的使用方法需要经过专业的培训和实践才能熟练掌握。

在使用过程中,需要注意安全事项,如佩戴防护设备、保持设备正常运行等。

此外,还需要定期维护和校准设备,以确保其正常工作和准确性。

工业CT是一种非常有用的工业检测技术,可以广泛应用于材料分析、产品质量控制等领域。

工业ct的使用方法

工业ct的使用方法

工业ct的使用方法
工业CT(计算机断层扫描)是一种非破坏性检测技术,通过
将物体放置在旋转平台上,并使用射线从不同角度对其进行扫描,从而获取其内部结构的三维图像。

下面是工业CT的基本
使用方法:
1. 准备工作:选择适当的CT设备,根据待测物体的大小和复
杂程度选择适当的射线源和探测器。

确定扫描参数,如扫描模式、分辨率和图像重建算法等。

2. 准备待测物体:将待测物体放置在CT设备的旋转平台上,
确保其位置稳定,并避免与其他物体接触,以免影响扫描质量。

3. 进行扫描:打开CT设备,设置扫描参数,如扫描角度、扫
描时间和扫描层数等。

开始扫描,并确保设备和物体保持静止,以获得准确的扫描结果。

4. 数据重建:扫描结束后,将扫描数据传输到计算机进行重建。

根据设备和软件的不同,可以采用滤波、反投影、迭代等算法将扫描数据转换为三维图像。

5. 图像分析:通过对重建的图像进行分析,可以获取物体的内部结构信息,识别缺陷、测量尺寸和形状等。

6. 结果评估:根据分析结果,对物体的质量、功能和安全性进行评估。

如果有必要,可以对图像进行后处理,如放射性检查、三维重建等。

总体而言,工业CT的使用方法包括准备工作、扫描操作、数
据重建、图像分析和结果评估。

不同设备和软件可能存在差异,因此需要根据具体设备和应用要求进行操作。

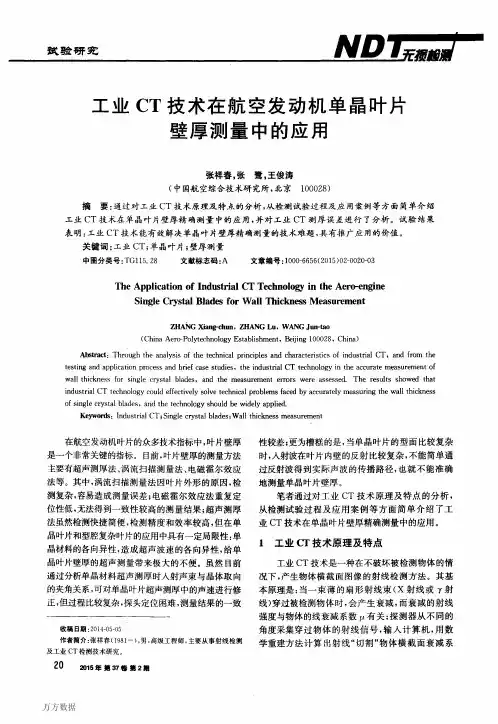

工业CT技术在航空发动机单晶叶片壁厚测量中的应用
