1 城镇供热系统热计量
住房和城乡建设部关于印发《供热计量技术导则》的通知
住房和城乡建设部关于印发《供热计量技术导则》的通知文章属性•【制定机关】住房和城乡建设部•【公布日期】2008.10.08•【文号】建城[2008]183号•【施行日期】2008.10.08•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】计量正文住房和城乡建设部关于印发《供热计量技术导则》的通知（建城[2008]183号）北京市建委、市政管委，天津市建委，河北省、山西省、内蒙古自治区、辽宁省、吉林省、黑龙江省、山东省、河南省、陕西省、甘肃省、青海省、宁夏回族自治区、新疆维吾尔自治区建设厅，新疆生产建设兵团建设局：为贯彻《民用建筑节能条例》，落实《民用建筑供热计量管理办法》的要求，指导供热计量工作，我部编制了《供热计量技术导则》，现印发给你们（可在http：//下载）。
请结合本地区实际认真贯彻执行，并总结经验，有关情况请及时告我部城市建设司。
中华人民共和国住房和城乡建设部二○○八年十月八日供热计量技术导则（2008年10月）目录1 总则2 集中供热系统热计量2.1 一般规定2.2 热源、热力站节能与热计量改造2.3 室外管网节能改造3 新建建筑热计量设计3.1 一般规定3.2 建筑物热计量设计3.3 户内热计量设计4 既有建筑热计量改造设计4.1 一般规定4.2 户内采暖系统热计量改造设计5 计量与节能调控装置安装5.1 热量表5.2 热分配计5.3 散热器恒温控制阀5.4 水力平衡阀5.5 气候补偿器6 供热计量系统调试附图1 总则1.0.1 为贯彻执行《中华人民共和国节约能源法》、《民用建筑节能条例》，推动北方采暖地区城镇供热事业可持续发展，指导集中供热系统的热计量工作，降低建筑能源消耗，提高能源利用率，制定本技术导则。
1.0.2 本技术导则适用于集中供热系统中热源和热力站、新建居住建筑采暖系统、既有居住建筑采暖系统、公共建筑采暖系统的热计量设计和改造。
1.0.3 本技术导则中的供热计量是热电联产、区域锅炉房等集中供热热源、热力站的热水供热量以及建筑物、用户用热量的计量。
供暖热计量工作制度
供暖热计量工作制度一、总则为确保我国供暖热计量工作的规范进行，提高供暖能源利用效率，减少能源浪费，根据《中华人民共和国节约能源法》、《供热管理条例》等法律法规，制定本制度。
二、供暖热计量原则1. 公平、公正、公开原则：供暖热计量工作应保证各用户受益公平，计量结果公正，收费标准公开。
2. 科学、准确、高效原则：供暖热计量应采用先进的计量技术和设备，确保计量数据的准确性和可靠性，提高工作效率。
3. 节能减排原则：通过实施分户热计量，促进用户节能减排，降低供暖系统整体能耗。
三、供暖热计量对象与范围1. 供暖热计量对象：新建、改建、扩建的住宅建筑和公共建筑的供暖系统。
2. 供暖热计量范围：包括供暖系统中的热源、输配系统、末端散热设备等。
四、供暖热计量设备与技术1. 供暖热计量设备：包括热量表、温度传感器、流量计等。
2. 供暖热计量技术：采用分户计量、分区计量、动态计量等方法。
五、供暖热计量实施步骤1. 前期准备：对供暖系统进行调查、评估，确定热计量方案。
2. 设计阶段：根据热计量方案，设计供暖系统热计量装置。
3. 施工阶段：按照设计要求，安装热计量设备，确保设备质量。
4. 调试阶段：对热计量设备进行调试，确保计量数据准确可靠。
5. 运行阶段：定期对热计量设备进行检定、维护，确保设备正常运行。
6. 数据处理与分析：对供暖热计量数据进行收集、处理、分析，为供暖收费、节能改造提供依据。
六、供暖热计量收费制度1. 按照热量消费量进行收费，即用户实际使用的热量越多，缴费越高。
2. 设定基本收费标准，根据用户供暖需求和实际热量消费进行调整。
3. 对节能用户给予优惠政策，鼓励用户减少热量消费。
4. 供暖热计量收费应定期进行，确保用户受益公平。
七、供暖热计量管理与监督1. 建立健全供暖热计量管理制度，明确各部门职责。
2. 加强供暖热计量设备质量监管，严把设备进口关。
3. 定期对供暖热计量工作进行检查、评估，确保制度执行到位。

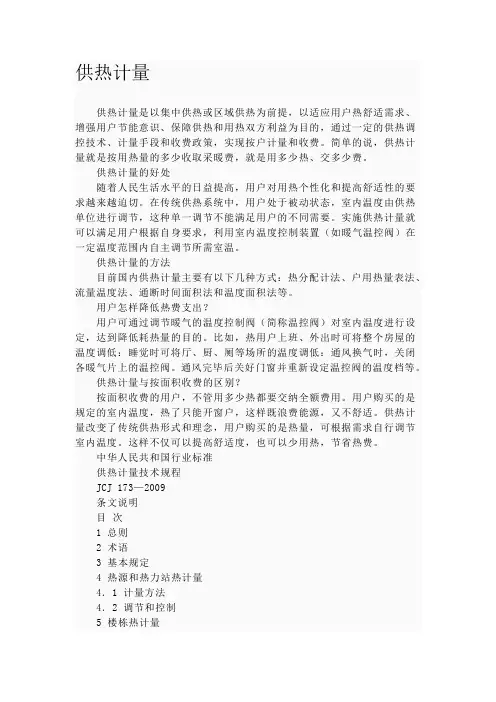

供热计量
供热计量供热计量是以集中供热或区域供热为前提，以适应用户热舒适需求、增强用户节能意识、保障供热和用热双方利益为目的，通过一定的供热调控技术、计量手段和收费政策，实现按户计量和收费。
简单的说，供热计量就是按用热量的多少收取采暖费，就是用多少热、交多少费。
供热计量的好处随着人民生活水平的日益提高，用户对用热个性化和提高舒适性的要求越来越迫切。
在传统供热系统中，用户处于被动状态，室内温度由供热单位进行调节，这种单一调节不能满足用户的不同需要。
实施供热计量就可以满足用户根据自身要求，利用室内温度控制装置（如暖气温控阀）在一定温度范围内自主调节所需室温。
供热计量的方法目前国内供热计量主要有以下几种方式：热分配计法、户用热量表法、流量温度法、通断时间面积法和温度面积法等。
用户怎样降低热费支出？用户可通过调节暖气的温度控制阀（简称温控阀）对室内温度进行设定，达到降低耗热量的目的。
比如，热用户上班、外出时可将整个房屋的温度调低：睡觉时可将厅、厨、厕等场所的温度调低：通风换气时，关闭各暖气片上的温控阀。
通风完毕后关好门窗并重新设定温控阀的温度档等。
供热计量与按面积收费的区别？按面积收费的用户，不管用多少热都要交纳全额费用。
用户购买的是规定的室内温度，热了只能开窗户，这样既浪费能源，又不舒适。
供热计量改变了传统供热形式和理念，用户购买的是热量，可根据需求自行调节室内温度。
这样不仅可以提高舒适度，也可以少用热，节省热费。
中华人民共和国行业标准供热计量技术规程JCJ 173—2009条文说明目次1 总则2 术语3 基本规定4 热源和热力站热计量4．1 计量方法4．2 调节和控制5 楼栋热计量5．1 计量方法5．2 调节和控制6 分户热计量6．1 一般规定6．2 散热器热分配计法6．3 户用热量表法7 室内供暖系统7．1 系统配置7．2 系统调控1 总则1．0．1 供热计量的目的在于推进城镇供热体制改革，在保证供热质量、改革收费制度的同时，实现节能降耗。
采暖设计节能技术和供热系统的控制与热计量技术
采暖设计节能技术和供热系统的控制与热计量技术1. 介绍在冬季，采暖是我们生活中不可或缺的一部分。
然而，传统的供热系统存在能源浪费和环境污染的问题。
为了解决这些问题，人们不断研究和探索采暖设计的节能技术及供热系统的控制与热计量技术。
本文将全面、详细、完整地探讨这些主题。
2. 节能技术2.1 高效绝热材料的应用高效绝热材料是节能采暖设计中的重要一环。
通过在建筑物的墙壁、地板和屋顶等部位使用高效绝热材料，可以减少能量的损失，提高供热效果。
常见的高效绝热材料包括聚苯板、岩棉、玻璃棉等。
这些材料具有良好的保温性能，能够防止热量的散失，从而减少能源的消耗。
2.2 地源热泵系统地源热泵系统是一种高效的采暖方式，通过利用地下的地热能进行供热。
它通过地下的热交换器，将地下的热能转移到室内，从而实现采暖。
相比传统的锅炉供热系统，地源热泵系统具有更高的能效比，能够节约能源并且降低碳排放。
2.3 余热回收技术的应用在采暖过程中，大量的热量通常会被浪费掉。
然而，通过余热回收技术，可以将这些被浪费的热量重新利用起来。
余热回收技术通常包括烟气余热回收、废水余热回收、换热器热能回收等。
这些技术可以将浪费掉的热量转化为有用的能源，实现能源的再利用。
3. 供热系统的控制技术3.1 温度控制技术温度控制是供热系统中的关键环节。
合理控制室内温度可以提高舒适度并节约能源。
现代供热系统通常采用智能温控器进行温度控制，通过预设温度和时间，自动调节供暖设备的运行。
3.2 水力平衡技术水力平衡是指供热系统中各个支路之间的水流量和压力保持平衡。
通过使用水力平衡技术，可以避免供热不均匀的问题，提高供热效果。
常用的水力平衡技术包括调节阀的安装和调节、管道的合理布局等。
3.3 供热系统的智能化控制随着科技的发展，供热系统的智能化控制也逐渐成为现实。
智能化控制可以通过传感器和控制器实时监测和调节供热设备的运行，以达到最佳的供热效果。
智能化控制可以根据室内外温度、湿度等条件进行自动调节，提高能源利用效率。
供热计量管理制度
供热计量管理制度第一章总则第一条为了加强对供热系统的计量管理，提高供热效率，保障居民用热权益，根据国家有关法律法规，结合本地实际情况，制定本管理制度。
第二条本制度适用于供热系统中热量计量的管理工作，包括热力计量仪表的安装、使用、维护和审核等相关工作。
第三条供热企业应当加强对热力计量设施的管理，确保热力计量数据的准确性和可靠性。
第四条供热企业应当建立健全供热计量管理制度，明确工作职责和管理程序，确保供热计量工作的顺利开展。
第二章热力计量设施安装管理第五条供热企业应当按照国家规定购买合格的热力计量设施，并在供热系统中合理布置。
第六条热力计量设施的安装应当符合国家标准和行业规范，确保设施的准确性和可靠性。
第七条热力计量设施的安装位置应当便于监测和维护，确保设施的正常运行。
第八条供热企业应当定期对热力计量设施进行检测和维护，确保设施的正常运行。
第九条供热企业应当建立热力计量设施台账，记录设施的安装位置、型号、编号等信息，确保设施的管理和维护工作。
第十条供热企业应当定期对热力计量设施进行校准和验证，确保设施的准确性和可靠性。
第三章热力计量数据管理第十一条供热企业应当建立热力计量数据管理系统，对计量数据进行监测和分析，及时发现和解决问题。
第十二条供热企业应当建立热力计量数据备份制度，确保数据的安全可靠。
第十三条供热企业应当建立热力计量数据报送制度，向相关部门和用户提供准确的计量数据。
第十四条供热企业应当加强对热力计量数据的监测和审查工作，及时发现并纠正错误数据。
第十五条供热企业应当建立热力计量数据公示制度，向用户公示计量数据和计费标准，确保用户权益受到保护。
第四章热力计量审核管理第十六条供热企业应当建立热力计量审核制度，对热力计量设施和数据进行定期审核，确保计量工作的正常进行。
第十七条供热企业应当组织专业人员对热力计量设施进行审核，发现问题及时处理。
第十八条供热企业应当加强对热力计量审核结果的跟踪和整改工作，确保问题得到妥善解决。
供热计量方案
供热计量方案引言随着社会经济的不断发展，供热行业在人们生活中的重要性也日益突出。
为了确保供热系统的运行效果和公平合理的费用分摊，供热计量方案成为供热行业中的关键环节。
本文将介绍供热计量方案的基本原理、技术指标和实施方法，以帮助读者更好地了解并应用供热计量方案。
一、供热计量方案的基本原理供热计量方案是通过测量供热系统中的热能流量，进行能量计量来实现公平分摊费用的一种方案。
其基本原理是利用传感器测量热力学参数（如温度、压力、流量等），通过计算和数据处理，得出能量消耗量。
1. 传感器选择供热计量方案中传感器的选择是非常重要的。
传感器的准确度和稳定性直接影响了供热计量方案的精度和可靠性。
常用的传感器包括温度传感器、压力传感器和流量传感器等。
这些传感器应具有较高的测量准确度，并能够适应供热系统中的工作条件。
2. 数据采集和处理供热计量方案中的数据采集和处理是实现计量准确性的关键。
数据采集可以通过有线或无线传输方式进行，将传感器采集到的数据传输到计量终端。
计量终端通过对数据进行处理和计算，得出能量消耗量并生成相应的数据报告。
3. 能量计量能量计量是供热计量方案的核心环节。
通过采集到的各项参数数据，可以根据一定的计量算法计算得出能量消耗量。
常见的计算方法包括热能平衡法和热量积分法。
根据具体情况选择适合的计算方法，提高能量计量的准确性和可靠性。
二、供热计量方案的技术指标供热计量方案的技术指标是评价其性能和质量的重要标准。
常见的技术指标包括计量准确度、测量范围、数据传输可靠性和运行稳定性等。
1. 计量准确度供热计量方案的计量准确度是衡量其性能的重要指标。
通常采用相对误差或绝对误差来表示计量准确度。
优秀的供热计量方案应该具备较低的计量误差，确保费用分摊的公平性。
2. 测量范围供热计量方案的测量范围应能够满足不同供热系统的需求。
测量范围可以根据实际情况进行调整，以确保测量结果的准确性和可靠性。
3. 数据传输可靠性供热计量方案中的数据传输可靠性直接影响到计量结果的准确性。
城镇住宅供热计量技术指南
城镇住宅供热计量技术指南一、前言城镇住宅供热计量技术指南是为了规范城镇住宅供热计量技术的实施，促进能源节约和环境保护而编写的。
本指南适用于城镇住宅供热计量系统的设计、安装、调试和运行管理等各个环节。
二、基本原则1. 采取先进可靠的计量设备，保证测量精度；2. 采用合理的计费方式，确保公正合理；3. 确定合理的检定周期，保证设备运行正常；4. 采用科学管理方法，遵循经济、安全、环保原则。
三、计量设备1. 流量计：应选用精度高、可靠性好且符合国家标准要求的流量计；2. 温度传感器：应选用精度高、响应速度快且符合国家标准要求的温度传感器；3. 压力传感器：应选用精度高、可靠性好且符合国家标准要求的压力传感器；4. 计算机及配套软件：应选用功能完善、操作简便且符合国家标准要求的计算机及配套软件。
四、计量系统设计1. 测量点设置：应根据供热系统的特点和用户需求，合理设置测量点；2. 测量设备布置：应考虑设备的安全、易用性和维护性等因素，合理布置计量设备；3. 信号传输方式：应采用可靠的信号传输方式，避免干扰和误差；4. 数据采集与处理：应选用先进的数据采集与处理技术，确保数据准确、及时；5. 系统校验与调试：应进行系统校验与调试，确保系统正常运行。
五、计费方式1. 分摊法：按照供热面积或人口数等指标进行分摊；2. 计量法：按照实际能耗进行计费；3. 综合法：结合分摊法和计量法进行综合计费。
六、检定管理1. 检定周期：应根据设备的精度等级确定检定周期；2. 检定内容：应对流量计、温度传感器、压力传感器等设备进行检定；3. 检定结果记录与报告：应对检定结果进行记录并出具检定报告。
七、运行管理1. 设立专门机构负责运行管理工作；2. 建立完善的运行管理制度，确保设备正常运行；3. 定期进行设备维护和保养，延长设备使用寿命；4. 加强安全管理，确保供热系统的安全运行；5. 推广能源节约和环境保护意识，促进可持续发展。
供暖(热计量收费)
目录全国各城市供热计量收费标准合肥 (2)天津 (2)西安 (2)长春 (2)哈尔滨 (2)银川 (2)山西 (3)石家庄 (3)张家口 (3)甘肃 (4)大连 (4)专家 (5)思考 (5)合肥《合肥市城市集中供热管理办法》，只要安装了计量装置的用户，必须按照流量缴费。
已按规定安装热量计量和调控装置的物业管理区域，实行按表计量方式收费;未安装热量计量和调控装置的物业管理区域，实行按面积收费。
天津据悉，安装计量表的用户平均耗热量指标为98.75kwh/平方米，较本市平均水平110kwh/平方米下降11％。
居民也得到了实实在在的实惠，供热计量收费试验的居民退费率在60%以上，退费额在8—18%之间。
西安供暖计量收费实行两部制热价的收费方式。
即热价由固定热费和变动热费构成，固定热费反映生产经营性固定资产折旧和热传导损失；变动热费反映供热所消耗的煤炭、水和人工费等变量成本。
按基本热价和计量热价收费。
基本热价按房屋面积收取，计量热价按计量表装置读数收取。
长春即基础热费加上计量热费，也就是居民热费＝1千瓦时的价钱（或者按兆焦计算）×表数×修正系数（冷山、顶棚住户才可以乘以修正系数）＋基础热价。
计量表是“户用型超声热量表”，能够显示的内容包括：累计热量、瞬时流量、累计流量、供水温度、回水温度、温度差、功率和时间等。
此外，热计量表的维护成本很高。
热计量表一般的使用年限是8-15年，每三年就要对热计量表进行检定。
但检定费用非常高，长春市质量技术监督局对于每块热计量表的检定费收费是150元钱，后来经过协调，目前每块热计量表检定费降到了80元，但这也是一笔不小的开支。
不仅如此，热计量表都需要锂电池，每块电池的价格就达到30-50元。
哈尔滨哈尔滨市现行的标准按照使用面积进行交费。
供热期结束后，供热企业按照每户居民实际使用的用热量测算计量热费，计量热费超过使用面积热费的，不需要补交，按照使用面积收费；计量热费少于使用面积热费的，则由物业公司将节余部分返还给用户或打入下一年的热费。
