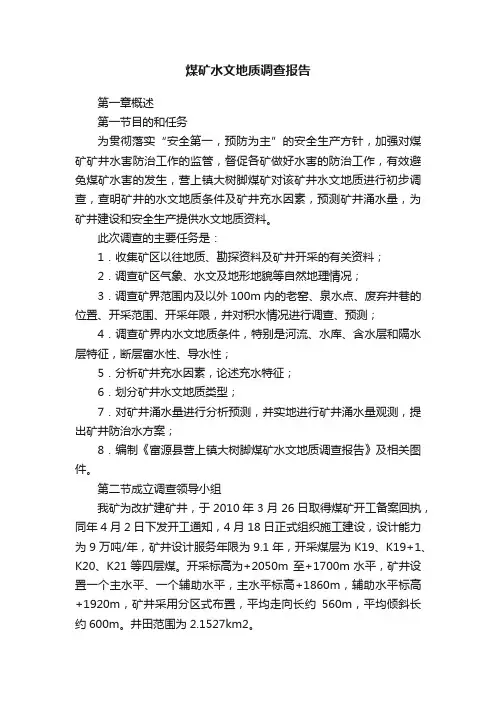

煤矿水文地质调查报告第一章概述第一节目的和任务为贯彻落实“安全第一，预防为主”的安全生产方针，加强对煤矿矿井水害防治工作的监管，督促各矿做好水害的防治工作，有效避免煤矿水害的发生，营上镇大树脚煤矿对该矿井水文地质进行初步调查，查明矿井的水文地质条件及矿井充水因素，预测矿井涌水量，为矿井建设和安全生产提供水文地质资料。
此次调查的主要任务是：1．收集矿区以往地质、勘探资料及矿井开采的有关资料；2．调查矿区气象、水文及地形地貌等自然地理情况；3．调查矿界范围内及以外100m内的老窑、泉水点、废弃井巷的位置、开采范围、开采年限，并对积水情况进行调查、预测；4．调查矿界内水文地质条件，特别是河流、水库、含水层和隔水层特征，断层富水性、导水性；5．分析矿井充水因素，论述充水特征；6．划分矿井水文地质类型；7．对矿井涌水量进行分析预测，并实地进行矿井涌水量观测，提出矿井防治水方案；8．编制《富源县营上镇大树脚煤矿水文地质调查报告》及相关图件。
第二节成立调查领导小组我矿为改扩建矿井，于2010年3月26日取得煤矿开工备案回执，同年4月2日下发开工通知，4月18日正式组织施工建设，设计能力为9万吨/年，矿井设计服务年限为9.1年，开采煤层为K19、K19+1、K20、K21等四层煤。
开采标高为+2050m 至+1700m水平，矿井设置一个主水平、一个辅助水平，主水平标高+1860m，辅助水平标高+1920m，矿井采用分区式布置，平均走向长约560m，平均倾斜长约600m。
井田范围为2.1527km2。
即：水文地质调查小组组长：向绍荣（法人）副组长：向乔怀（矿长）、尤荣方（技术负责人）成员：蒋国普、向绍奎、王学礼、陈正朋、张爱国、蒋石稳、郭加旭、邓全礼第三节位置、范围和交通一、位置、范围大树脚煤矿位于云南省富源县城东南140°方向直距32.5km，行政区划隶属云南省富源县营上镇管辖，地理坐标：东径104°24′20″～104°25′00″北纬25°25′49″～25°27′22根据云南省国土资源厅2012年12月6日颁发的采矿许可证，（证号C5300002009021120005555），采矿权人：富源县营上镇大树脚煤矿有，矿山名称：富源县营上镇大树脚煤矿有限公司大树脚煤矿，经济类型：有限责任公司，生产规模：9万吨/年，矿山面积：2.1527 km2，有效期限：1年（自2012年12月至2013年12月），开采深度由+2050m至+1700m标高，共有11个拐点，见表1－1。
福泉市高石乡鸿达煤矿安保方案
3.每一个人都有青春，每一个青春都有一个故事，每个故事都有一个遗憾，每个遗憾都有它的青春美。
4.方茴说："可能人总有点什么事，是想忘也忘不了的。
"5.方茴说："那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。
我们只说喜欢，就算喜欢也是偷偷摸摸的。
"6.方茴说："我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。

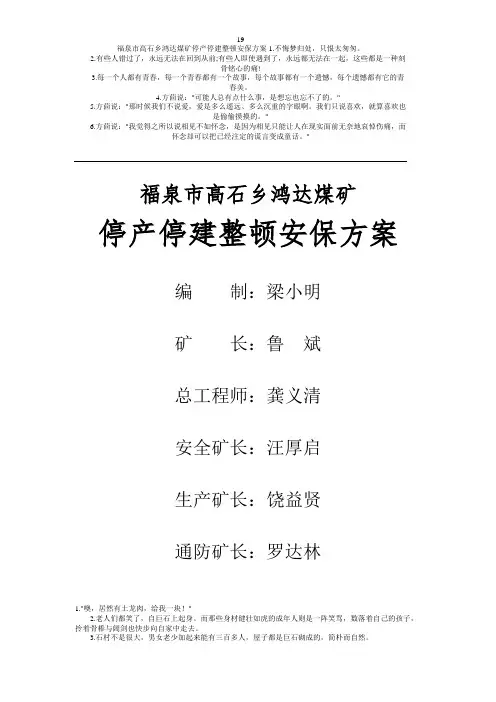

"福泉市高石乡鸿达煤矿停产停建整顿安保方案编制：梁小明矿长：鲁斌总工程师：龚义清安全矿长：汪厚启生产矿长：饶益贤通防矿长：罗达林1."噢，居然有土龙肉，给我一块！"2.老人们都笑了，自巨石上起身。
而那些身材健壮如虎的成年人则是一阵笑骂，数落着自己的孩子，拎着骨棒与阔剑也快步向自家中走去。
3.每一个人都有青春，每一个青春都有一个故事，每个故事都有一个遗憾，每个遗憾都有它的青春美。
4.方茴说："可能人总有点什么事，是想忘也忘不了的。
"5.方茴说："那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。
我们只说喜欢，就算喜欢也是偷偷摸摸的。
"6.方茴说："我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。
"机电矿长：宋普兵编制时间：二0一三年十月二十六日福泉市高石乡鸿达煤矿停产停建整顿安保方案会审意见矿长：矿总工程师：安全副矿长：生产副矿长：1."噢，居然有土龙肉，给我一块！"2.老人们都笑了，自巨石上起身。
而那些身材健壮如虎的成年人则是一阵笑骂，数落着自己的孩子，拎着骨棒与阔剑也快步向自家中走去。
3.每一个人都有青春，每一个青春都有一个故事，每个故事都有一个遗憾，每个遗憾都有它的青春美。
4.方茴说："可能人总有点什么事，是想忘也忘不了的。
煤矿水文地质调查报告
1. 建立健全煤矿水文地质档案，全面掌 握煤矿所在地区的水文地质条件。
2. 采用先进的探测和监测技术，加强对 地下水系统的监测和管理。
THANKS
感谢观看
水温
该煤矿区域的水温一般 在15-20摄氏度左右， 水温较为稳定。
水压
该煤矿区域的水压较高 ，一般在2-3MPa左右 。
水量分析
01
补给来源
该煤矿区域的地下水主要来源于大气降水和地表径流。其中，大气降水
为主要补给来源，占全年补给量的70%以上。
02 03
储存量
该煤矿区域的地下水储存量较为丰富，但分布不均。其中，砂岩含水层 和石灰岩含水层的储存量较大，但受到地质构造和地形地貌的影响，可 利用的储存量有限。
煤矿水文地质调查报告
汇报人：
日期:
CATALOGUE
目 录
• 引言 • 煤矿水文地质条件 • 煤矿水文地质调查方法 • 煤矿水文地质调查结果 • 煤矿水文地质问题及解决方案 • 结论与建议
01
CATALOGUE
引言
项目背景
煤炭作为我国主要能源之一，对国家经济发展具有重要意义 。然而，煤矿水文地质条件复杂，矿井水害问题严重，给煤 炭生产和安全带来很大威胁。因此，开展煤矿水文地质调查 对于保障煤炭生产和国家能源安全具有重要意义。
同时，通过对矿区水文地质条件的评估和分析，提出相应的防治措施和建议，为矿 井安全生产提供保障。
项目重要性
煤矿水文地质调查对于保障煤炭生产和国家能源安全具有重要意义，是 实现煤矿安全生产的必要前提。
通过本次调查，可以更加全面地了解矿区水文地质条件，为矿井安全生 产提供科学依据和技术支撑，有效降低或避免煤矿水害事故的发生。
福泉市高石乡鸿达煤矿基本情况

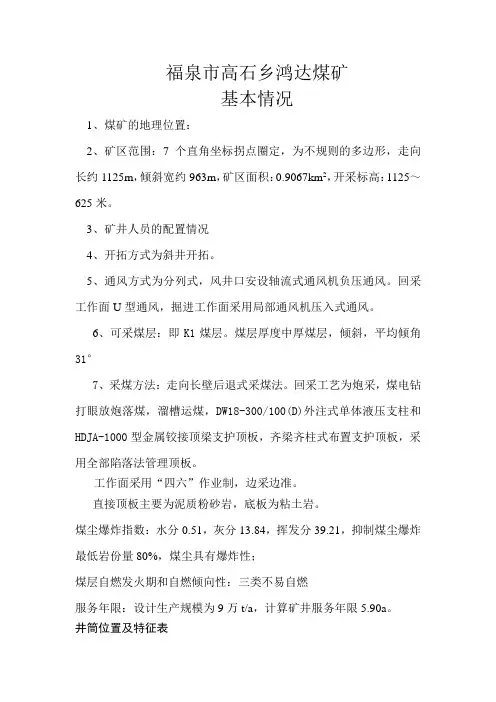

福泉市高石乡鸿达煤矿基本情况1、煤矿的地理位置：2、矿区范围：7个直角坐标拐点圈定，为不规则的多边形，走向长约1125m，倾斜宽约963m，矿区面积：0.9067km2，开采标高：1125～625米。
3、矿井人员的配置情况4、开拓方式为斜井开拓。
5、通风方式为分列式，风井口安设轴流式通风机负压通风。
回采工作面U型通风，掘进工作面采用局部通风机压入式通风。
6、可采煤层：即K1煤层。
煤层厚度中厚煤层，倾斜，平均倾角31°7、采煤方法：走向长壁后退式采煤法。
回采工艺为炮采，煤电钻打眼放炮落煤，溜槽运煤，DW18-300/100(D)外注式单体液压支柱和HDJA-1000型金属铰接顶梁支护顶板，齐梁齐柱式布置支护顶板，采用全部陷落法管理顶板。
工作面采用“四六”作业制，边采边准。
直接顶板主要为泥质粉砂岩，底板为粘土岩。
煤尘爆炸指数：水分0.51，灰分13.84，挥发分39.21，抑制煤尘爆炸最低岩份量80%，煤尘具有爆炸性；煤层自燃发火期和自燃倾向性：三类不易自燃服务年限：设计生产规模为9万t/a，计算矿井服务年限5.90a。
井筒位置及特征表主斜井铺设600mm轨距30kg/m轨道。
主斜井斜长513m，倾角25°。
选用JTY1.6/1.5型单滚筒提升绞车选用NAT20-6×19S+FC-1670 GB8918-2006钢丝绳，其直径为d=20mm，MD46-50×6型矿用离心泵3台，1台工作，1台备用，1台检修，其流量为46m3/h，扬程为300m；电机采用矿用防爆型，功率75kw。
吸水管选择φ133×4无缝钢管(壁厚4mm)，排水管选择φ158×4无缝钢管(壁厚4mm)。
主排水管设两趟水泵房：水泵房净断面积8.9m2，掘进断面积9.1m2，长度10m，采用锚喷支护。
通风设备按低瓦斯矿井设计。
选择同能力的FBCDZ-6-№14（B）型防爆对旋轴流式风机两台，一台运行，一台备用。
煤矿水文地质调查报告
煤矿水文地质调查报告【煤矿名称】水文地质调查报告第一章前言煤矿水文地质调查是为了深入了解煤矿的地质构造、地下水文特征以及地下水对煤矿生产的影响而进行的工作。
本报告旨在对【煤矿名称】煤矿的水文地质情况进行详细描述和分析。
第二章调查范围与目的1.调查范围：________包括【煤矿名称】煤矿及周边区域。
2.调查目的：________了解煤矿的地质构造、水文地质特征，评估地下水对煤矿生产的影响，提供科学依据和对策建议。
第三章调查方法与数据采集1.调查方法：________采用现场勘察、地质钻探、水文观测、实验室分析等综合调查方法，结合文献资料进行分析。
2.数据采集：________收集地质资料、地下水位、水质、水量、水文地质勘探数据等。
第四章煤矿地质构造分析1.地质概况：________【提供煤矿的地质特征、地层分布、构造形态等相关信息】。
2.矿区构造特征：________【描述矿区的构造特征及对煤矿水文地质特征的影响】。
第五章地下水文地质特征分析1.地下水位：________分析地下水位的变化规律、分布特征及季节性变化等。
2.水文地质特征：________描述地下水的含水层、水质、水文特征等。
3.地下水动态分析：________分析地下水的产生与补给来源、流向及补给强度等。
第六章地下水对煤矿的影响评估1.地下水对煤矿生产的影响：________分析地下水对采掘工作面的影响、对瓦斯抽采和煤矸石处理的影响等。
2.地下水防治措施建议：________根据调查结果，提出地下水防治的对策建议与技术措施。
第七章附件本文档涉及的附件包括但不限于：________1.相关地质地图、地下水位测量记录及水文地质调查数据。
2.实验室分析报告及水质监测数据。
3.其他相关资料。
第八章法律名词及注释1.法律名词1：________注释1。
2.法律名词2：________注释2。
3.。
xxx煤矿水文地质勘查报告
XXX煤矿水害普查报告及综合防治方案XX市水文地质调查小组二OO七年五月主编：参加人员：审核：技术负责：目录1前言 (1)2 井田概况 (4)2.1 地理位置及自然环境 (4)2.2 矿区地质概况 (5)2.3 矿井水文地质 (9)2.4 矿井的开拓情况和邻近矿的相互关系 (16)2.5 矿井排水现状 (18)3 充水源分析 (20)3.1 大气降雨 (20)3.2 地表水和地表水体 (21)3.3 地下水和地下水体 (21)4 水体分布及其危害性分析 (23)4.1 地表水体及其危害 (23)4.2 老窑水体及其危害 (23)4.3 本矿井下水体及其危害 (24)4.4 邻近矿井的积水体及其危害 (25)5 综合防治水方案 (26)5.1 现有采掘工作面的调整 (26)5.2 其它方面的改造与完善 (27)6 主要防治水措施 (34)6.1 井下探放水的管理 (34)6.2 井下探放水的实施 (36)7 水害防治规划 (41)7.1 水害的五年规划 (42)7.2 年度防治水计划 (44)附表 (47)水文地质调查委托书浏阳水文地质调查组水灾是煤矿五大灾害之一，也是煤矿重特大事故的隐患之一，更是煤矿安全生产中的主要防治对象。
为了查清我矿的水文地质条件，掌控开采范围内的水文安全状态，防范水灾对煤矿安全生产的影响。
现委托贵调查组对我矿合法开采范围内的水文地质条件及水害安全状态进行一次全面的调查和分析，并提出相应的安全技术措施。
为此，我们将积极配合调查组工作并提供调查过程中所必须的原始资料，保证原始资料的真实性。
特此委托煤矿(章)法人代表二00七年四月1前言㈠概述⑴位置、隶属关系XXX煤矿位于XX市东南部的XX镇，距XX市直线距离约为20km。
由工业广场经5公里乡村水泥混凝土公路可至XX镇连通G319、G106国道。
交通较为方便，参见交通位置图。
交通位置图⑵矿井性质XXX煤矿属股份制私有煤矿，隶属XX镇管辖。
福泉市高石乡鸿达煤矿瓦斯、防治水治理整改方案
福泉市高石乡鸿达煤矿针对瓦斯、防治水治理的整改方案编制：矿长：总工程师：二0一三年十月十八日福泉市高石乡鸿达煤矿针对瓦斯、防治水治理的整改方案由于我州在10月份来连续出现了二次安全事故，（即“10.11”惠水县大冲煤矿透水事故和“10.17”福泉市哲岩煤矿瓦斯事故），安全形势非常严峻，引起州、市、县各级安全监督管理部门领导的高度重视，同时号召我州管辖区的所有煤矿组织一次针对“瓦斯、防治水”的安全隐患自查自纠活动。
我矿接到通知后积极组织矿级领导分井下和地面二个小组进行安全隐患自查自纠。
通过自查自纠发现我矿在通风瓦斯和防治水方面存在很多安全隐患，针对存在的安全隐患，特编制如下整改方案：一、成立矿整改领导小组组长：饶益贤副组长：龚义清成员：罗达林李中情汪厚启杨金龙宋普兵胡仁水梁小明张军工作职责：1、对本次检查发现的安全隐患，逐项认真贯彻落实整改，整改落实到人。
2、严格执行安全隐患整改的“五落实”（方案、预案、资金、时限、责任人）。
3、在积极开展隐患整改过程中，矿级领导负责对安全措施的执行情况，工程质量情况、整改进度情况进行监督、指导和抽查，对各种隐患整改完成情况进行复查验收。
二、安全隐患整改，工作目标1、真正树立安全为天的思想，杜绝恶性事故，矿井消灭死亡，重伤事故，轻伤事故。
针对我矿存在的安全隐患对照煤矿《安全生产基本条件规定》，国务院《特别规定》，煤矿《重大安全隐患认定办法》，逐条明确整改负责人，整改完成时间。
2、进一步加强“一通三防”管理，重点加大“一通三防”的现场管理工作，落实现场控制。
3、认真落实并执行好“先抽后采、以风定产、监测监控瓦斯治理”的瓦斯治理十二字方针和“通风可靠、监控有效、抽采达标、管理到位、隐患排查、综合利用”的瓦斯治理的工作体系“24字方针”4、落实和完善安全生产规章制度。
5、加强对我矿职工进行道德，专业技术，岗位规范，安全知识的培训，全面提高职工安全业务素质，增强安全意识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
福泉市高石乡鸿达煤矿水文地质调查报告贵州大学资源与环境工程学院二00八年8月福泉市高石乡鸿达煤矿水文地质调查报告拟编：审核：项目负责：技术负责：报告提交单位：贵州大学资源与环境工程学院报告提交时间：二00八年8月目录第一章前言 (1)一、目的任务 (1)二、地理位置 (2)三、本次工作情况 (5)第二章区域水文地质条件 (6)一、自然地理 (6)二、区域含（隔）水层 (7)三、区域地质构造 (9)四、区域地下水的补、径、排条件 (11)五、水文地质单元特征 (12)六、老窑采空区积水 (12)第三章矿井水文地质条件 (12)一、概况 (13)二、矿井水文地质 (13)三、老窑、邻近矿井采空区及积水情况 (17)第四章矿井充水影响因素分析 (18)一、大气降水对矿井充水的影响 (18)二、地表水对矿井充水的影响 (18)三、地下水对矿井充水的影响 (18)四、老窑及采空区积水对矿井的充水影响 (19)五、构造破碎带对矿井充水的影响 (19)六、底板茅口灰岩对矿井充水的影响 (19)七、底板承压水对矿井充水的影响 (19)第五章矿井涌水量预测 (21)一、矿井涌水量来源 (21)二、采用水文地质比拟法预测矿井涌水量 (21)三、矿井、老窑积水情况四、矿井主要含水层或积水区与主要开采煤层之间的关系 (24)五、矿井正常涌水量和最大涌水量 (25)六、生产地质报告总体结论 (29)七、矿井水文地质特点 (30)第六章矿区水害综合防治措施 (31)一、依据 (31)二、矿区主要水害类型 (31)三、评价矿井水文地质复杂类型 (32)四、水害综合防治措施 (32)第七章结论及建议 (34)一、结论 (34)二、建议 (35)三、结束语 (36)附图图号顺序号图名比例尺01 02 贵州省福泉市煤矿区域水文地质图1：2500002 02 贵州省福泉市鸿达煤矿水文地质图1：2500附件1、委托书2、资质证书3、贵州大学地质勘查资质管理授第一章前言一、目的任务为了推进煤矿安全生产专项整治，逐步建立安全生产长效机制，落实“安全第一、预防为主”的方针，根据2008年1月贵州煤矿安全监察局林东监察分局对煤矿建设项目安全设施审查的要求，为了使煤矿企业能预防和避免矿山水害隐患威胁，受贵州省福泉市鸿达煤矿委托，我校对该矿山井田范围及其所在区域进行水文地质调查，其目的和任务如下：1、目的通过水文地质调查，基本查明井田内水文地质条件，井田主要求水害类型、公布、易发地段及危害程度，并进行综合分析评价；对矿井充水因素进行分析，预测矿井涌水量，提出有效的“探、防、堵、截、排”等综合防治措施及建议，以利于煤矿企业预防和减少水害，并对矿区范围内地表和地下水资源的利用前景作出初步评价。
2、具体任务（1）充分收集该矿井及其外围和区域水文地质资料员（2）基本查明井田内水文地质条件及充水因素，预测矿井涌水量，预测开采过程中发生透水的可能性及地段；（3）收集调查相邻煤矿、老窑及井田内废弃小窑的分部、采空范围、开采深度、积水等情况；（4）评价开采过程中井田水文地质条件的变化情况及矿井水利用的可能性途径；（5）针对井田的主要水文地质问题及主要水害隐患，提出相应有效地“探、防、堵、截、排”综合防治措施及建议。
二、地理位置根据《关于加强推进整合上、技改、扩能扩界煤矿和民用煤矿采矿权变更登记有关问题的补充通知》（黔国土资储[2006]61号），鸿达煤矿整合前的艳山红煤矿矿权范围由4个拐点坐标圈定，桐木冲煤矿矿权范围由4个拐点圈定，整合后矿权范围由7个拐点坐标圈定，鸿达煤矿整合前后矿区范围拐点坐标见下表（表1-2-1、表1-2-2）。
矿区地理坐标：东经107°31′59″ 107°32′38″北纬26°49′28″ 26°49′28″。
鸿达煤矿扩界后形状为多边形，南北长约1090m，东西宽约1083m，面积0.9607km2 ，生产规模为9万吨/年。
开采深度由1125m 至625m标高。
见下表：原福泉市高石乡艳山红煤矿拐点坐标矿界面积为：0.1466km2,开采标高为975m—750m原福泉市地松镇桐木冲煤矿拐点坐标矿界面积为：0.168km2,开采标高为1125m—1050m矿界面积福泉市高石乡鸿达煤矿拐点坐标矿界面积为：0.9067km2,开采标高为1125m—625m鸿达煤矿位于福泉市城北直距约15仅是处，属福泉市高石乡管辖，南部距马场坪镇约20km，湘黔铁路、贵新高速公路通过该镇，交通极发达。
东侧2km有县级公路通过，矿山有简易公路相通，交通较为方便，详见交通位置图1。
三、本次工作情况接受委托后，我校立即组织专家、教授收集区域水文地质资料、矿井井上井下实测资料，于2008年8月4日至2008年8月10日开展野外水文地质调查，包括该矿井及相邻矿井、及其矿井所处的水文地质单元区域范围内的水文地质调查，老窑调查，河流、溪沟、井、泉调查、矿井生产中涌水量调查。
2008年8月11日转入室内资料综合整理、分析研究，2008年8月30日完成水文地质调查报告编制工作。
本次工作共投入以下工作量：1、完成1：25000福泉市煤矿区域水文地质图调查200km2；2、完成1：5000矿井水文地质调查5.2km2；3、编制贵州省福泉市煤矿区域水文地质图一幅（1：25000）；4、编制贵州省福泉市鸿达煤矿矿井水文地质图一幅（1：2500）；5、编制贵州省福泉市鸿达煤矿矿井水文地质调查报告一份。
第二章区域水文地质条件一、自然地理1、地势本区位于贵州高原西部，属高山山地地貌，地形切割强烈，高差较大，一般海拨标高1000～ 1300m，最高点海拔标高1261.5m，最低海拔标高1065m，相对高差100～200m。
2、气象本地区属亚热带湿润多雨气候区，气候温和湿润，冬天严寒，夏无酷暑，雨量充沛。
据福泉市气象局资料：的平均降水量1110.5mm，年平均气温13.6℃，日极极端最高气温34.4℃，日极端最低气温-9.2℃，年平均相对湿度84%。
3、水文矿区范围内无大的地表河流通过，仅公布有一进北东向的小冲沟，本次工作过程中对其调查已经干涸，仅为季节性溪沟。
4、地貌本矿区为侵蚀为主的低山、低中山--山地地貌。
地势总体上为北、北东侧较高，南部相对较低，为近北东向冲沟。
矿区范围内最高点为矿区中部的山顶，海拔高度1210.2m，最低点为矿区西南部冲沟出口处，海拔标高为960—980m，这也是矿区范围内的最低侵蚀基准面。
最大相对高差260.0m，一般50～150m。
目前矿区内未发现滑坡、泥石流、地面沉降等地质灾害，现状地质灾害不发育，矿山建设遭受现状地质灾害危险性小。
二、区域含（隔）水层1、二叠系中统茅中组（P2m）一强含水层主要分布在矿区南西部外围，岩性以厚层灰岩为主。
露头灰岩遭受风化作用和岩溶作用强烈，岩溶裂隙发育，含较丰富的岩溶裂隙水，为区内强含水层。
1）中二叠统茅口组（P2m）2、吴家坪组一段（P3w1）—弱含水层主要岩性为粉砂岩、泥质粉砂岩、粉砂质泥岩、泥岩等，中夹中厚层状灰岩、含泥灰岩、燧石灰岩、硅质灰岩，厚30m。
泉水的出露形式为砂泥岩浅部风化裂隙水，该层含水性、富水性总体较弱，为弱含水层。
3、二叠系上统吴家坪组二、三段（P3w+3）——强、中等含水层地层呈带状出露于矿区中部，岩性以灰岩及泥质灰岩为主，其下部为细砂岩、粉砂岩、泥质粉砂岩、粉砂岩泥岩、泥岩等碎屑岩，夹数层煤层。
该组平均厚度约250m。
由于该组以碳酸盐岩类岩层为主，露头灰岩遭受风化作用和岩溶作用强烈，岩溶裂隙发育，含较丰富的岩溶裂隙水，为区内中等含水层。
4、二叠系上统长兴组（P3c）——中等含水层该组呈条带状出露于矿区北西部，岩性以燧石灰岩、灰岩为主，组厚约85m。
露头灰岩遭受风化作用和岩溶作用较强烈，岩溶裂隙发育，含较丰富的岩溶裂隙水，为区内强含水层。
5、三叠系下统大冶组（T1d）第一段（T1d1）、为浅灰色、灰色、中厚层状至厚层状灰层。
顶部为薄层状泥质灰岩。
底部为浅灰色薄层状中厚层状泥质灰岩夹岩夹粉砂质泥岩、泥岩。
一般厚度170m左右。
——强含水层第二段（T1d1）、浅灰色、灰黄色粉砂质岩，泥岩，上部夹薄层灰层。
厚度110—230m。
——弱含水层6、第四系（Q）——弱含水层仅残留于山谷、溪沟、洼地，面积小。
为碎屑岩的残积、坡积及冲积物，厚度一般小于10m，仅含微弱孔隙水。
总体上该层为孔隙弱含水层。
三、区域地质构造本矿区位于都匀向斜和上塘背斜的交接地带，以上塘背斜南部倾伏端为主体，地层呈单斜产出，地层倾向280—180°，倾角45—75°。
区内褶皱、断层构造发育，褶皱主要分布在F2两侧，岩层产状东陡西缓，东部岩层和煤层倾向北西，一般在280—310°之间，倾角65—75°不等，西部岩层倾向与东部一致，倾角则变缓为20—40°不等，从原艳山红煤矿的开采情况看，在900m标高以上岩层和煤层倾角均在65°以上，900m 标高以下逐渐缓为30—40°不等，从各勘探线剖面也表明，矿区内存在一个北东向的向斜构造，主要沿岩层倾向上受南北两条近东西向断层的影响形成，因此向斜两翼岩层倾向一致，倾角变化大，北东翼岩层倾角65—75°，甚至倒转（1—1′剖面），南西翼岩层倾角10—48°，轴面倾向北东，倾角20°左右，枢纽基本上沿900m左右高程展布，向北上扬，倾角在10—15°主体轴面未出露地表，褶皱强度由南向北逐渐增强，并于矿区北部主体轴面未出露地表并伴随同一方向的背斜的产生，其背斜轴面倾向东，倾角陡，一般在70°左右，枢纽向北东倾伏，地表出露轴迹长约250m左右。
根据轴面和枢纽倾角的褶皱分类，矿区向斜属斜歪倾伏向斜，而背斜则属直立倾伏背斜。
断层F3：位于矿区中西部，为一区域性断层，近南北向贯穿矿区北西部，为一区域性断层，近南北向贯穿矿区北西部，图区长度大于800m，断层走向约340—360左右，断层倾向270°左右，倾角70°—75°，西盘地层为二叠系吴家坪组第三段、大隆组和三叠系大冶组，东盘地层为二叠系吴家坪第三段、第二段和第一段。
断层破碎带由构造角砾岩组成，其角砾主要为灰岩、呈不规则棱角至次棱角状，以及不规则状，大不悬殊，而混杂于一体，粒度2mm—30cm。
时见方解石脉呈不规则网状穿插。
破碎带出露宽给5—20m左右，大多掩盖不清，从两盘地层和煤层及破碎带特征上看，该断层为走向正断层，其水平地层断距在矿区内约20—30m左右，垂直地层断距约30m左右。
在矿区南、北分别被近北东向断层F2和北东东向断层F4错移、破坏，对煤层有一定的影响。
