铁素体不锈钢的焊接
铁素体不锈钢的焊接
(3) 475℃脆化
高Cr铁素体钢的室温韧性
Cr>15%的铁素体不锈钢，在430~480℃温度区间 长时间加热并缓慢冷却，导致在常温时或负温时出现 475℃脆化现象。
造成475℃脆化的主要原因是在Fe-Cr系中共析反应沉 淀析出富Cr的a’相（体心立方结构）所致。
杂质（S、P、O、N、H）也会促进475℃脆化。
铁素体钢焊接工艺要点
1）无相变，HAZ晶粒急剧长大， 引起脆化（σ相、470℃脆化），产生裂纹
防止措施：低温预热（T<150℃ ）
2）有晶间腐蚀倾向，防止措施与A钢相同； 3）限制C、N等杂质，防止脆化； 4）减小焊接热输入，窄焊道，控制层间温度； 5）焊后回火处理（实际是空冷的退火处理）
采用A焊材时，不预热，不焊后热处理。
马氏体钢有脆硬倾向，含碳量越高，脆硬倾向越大。 马氏体钢焊接遇到的问题是C含量较高的马氏体钢淬
硬性导致的冷裂纹问题和HAZ脆化问题。
（1）焊接接头冷裂纹 C越高，淬硬性大，热应力大，易冷裂
（2）焊接接头区硬化 淬硬性大，形成M，HAZ硬化
Ni>4%超低碳M钢淬火后
形成低碳M，回火加热发生 M→γ′的“逆转变”，为超
冷却速度较大时，HAZ会产生硬化现象，形成粗大的 马氏体。 这些粗大的组织都使马氏体不锈钢HAZ塑韧性降低并导 致脆化。 马氏体不锈钢还具有一定的回火脆性，因此焊接马氏体 不锈钢时，要严格控制冷却速度。
3) 焊后热处理
① 固溶处理 加热到1050~1150℃，使Cr23C6重新 溶入奥氏体中，通过水淬快冷，使之来不及析出，从 而达到一次稳定状态；
② 稳定化处理 加热到850℃，保温2h，然后空冷， 使Cr23C6充分析出，奥氏体中Cr扩散均匀，达到二次 稳定状态，消除晶间腐蚀；
不锈钢焊缝铁素体含量的评判标准
不锈钢焊缝铁素体含量的评判标准不锈钢焊缝铁素体含量的评判标准1. 引言不锈钢焊缝铁素体含量是评判不锈钢焊接质量的重要指标之一。
在不锈钢焊接过程中，铁素体含量的合理控制可以有效避免焊接件出现脆性断裂、晶间腐蚀等问题，保证焊接件的高质量。
2. 不锈钢焊缝铁素体含量的影响因素不锈钢焊缝铁素体含量受到多种因素的影响，主要包括焊接工艺、焊接材料、焊接设备等。
其中，焊接工艺的选择和控制对不锈钢焊缝铁素体含量具有直接的影响。
3. 评判标准的确立对于不锈钢焊缝铁素体含量的评判标准，国际上目前尚未有统一的标准，不同国家和地区的标准也存在一定差异。
然而，通过对现有标准和规范的比较和综合分析，可以确定一套适合自身需求的评判标准。
4. 主题文字：铁素体的含量在不锈钢焊缝的铁素体含量评判标准中，铁素体的含量是一个至关重要的指标。
在焊接过程中，铁素体的过多或过少都会对焊接件的性能产生不利影响。
4.1 铁素体含量偏高的影响若不锈钢焊缝中铁素体含量偏高，会导致焊接件的塑性和抗拉强度降低，使得焊接件易于出现开裂和变形等问题，影响其使用寿命和安全性。
4.2 铁素体含量偏低的影响相反，如果铁素体含量偏低，焊接件的耐蚀性和耐磨性会大大降低，容易受到腐蚀和磨损的影响，从而降低了焊接件的整体质量和可靠性。
5. 个人观点和理解我认为，评判不锈钢焊缝铁素体含量需要考虑到不同的焊接材料和工艺，以及具体的应用环境和要求。
在实际生产中，我们应该根据具体情况，结合国际标准和国内规范，制定适合自身企业的评判标准，以确保焊接件的质量和性能。
6. 总结不锈钢焊缝铁素体含量的评判标准是保证焊接件质量的重要手段之一，合理控制铁素体含量可以有效提高焊接件的整体性能和稳定性。
我们应该通过综合分析和比较，制定适合自身企业的评判标准，并在生产实践中不断总结经验，不断完善和提升。
通过以上文章的撰写，我们可以全面、深刻和灵活地理解不锈钢焊缝铁素体含量的评判标准，以及其在不锈钢焊接过程中的重要性。
430铁素体不锈钢A-TIG焊接
430铁素体不锈钢A-TIG焊接胡绳荪;王勇慧;申俊琦;陈昌亮;许海刚【摘要】针对铁素体不锈钢,选用常见的氧化物和卤化物进行单组分A-TIG实验,结果表明氧化物活性剂增加焊缝熔深的效果更为显著.以B2O3、Cr2O3、SiO2分别作为基础组元进行多组分活性剂实验,得到最优配比的活性剂可使焊缝熔深达到传统TIG焊的2.46倍.组织和力学性能测试显示:与TIG焊缝相比,使用活性剂后焊缝中的铁素体晶粒尺寸略有减小,但硬度和拉伸强度变化不大.【期刊名称】《天津大学学报》【年(卷),期】2013(046)009【总页数】5页(P831-835)【关键词】铁素体不锈钢;A-TIG;焊缝熔深;微观组织;力学性能【作者】胡绳荪;王勇慧;申俊琦;陈昌亮;许海刚【作者单位】天津大学材料科学与工程学院天津300072;天津市现代连接技术重点实验室,天津300072;天津大学材料科学与工程学院天津300072;天津市现代连接技术重点实验室,天津300072;天津大学材料科学与工程学院天津300072;天津市现代连接技术重点实验室,天津300072;天津大学材料科学与工程学院天津300072;天津市现代连接技术重点实验室,天津300072;宝山钢铁股份有限公司研究院,上海200431【正文语种】中文【中图分类】TG444奥氏体不锈钢以其出色的耐腐蚀、高温、氧化性能，在全世界范围内获得广泛的应用．但随着国际镍价飙升，以镍作为主要合金元素的奥氏体不锈钢价格居高不下，人们开始转向其他替代钢种的研发推广，其中铁素体不锈钢具有很大发展潜力．430(1Cr17)是铁素体不锈钢的代表钢种，基体不含镍，价格相对较低，并具有导热系数大、线膨胀系数较小、耐氯化物应力腐蚀性好等优点[1]．这类钢通常采用手工焊或TIG 焊工艺进行焊接．传统的 TIG 焊能获得优良的焊缝，但存在焊缝熔深小的问题，中厚板需要开坡口进行多道焊或者加大焊接热输入，这样焊接效率低，而且焊后组织粗化严重，使用性能急剧下降．A-TIG 是在待焊工件表面涂覆活性剂后进行TIG 焊的一种高效的焊接方法，活性剂的使用可以明显增加熔深．目前国内外碳钢、铝合金、钛合金、奥氏体不锈钢等相关的 A-TIG 研究较多[2-6]，针对铁素体不锈钢的研究鲜见报道．笔者针对 430 铁素体不锈钢进行了单组份和多组分的 A-TIG 焊实验，分别研究了活性剂对焊缝熔深、微观组织和力学性能的影响规律．1 实验条件实验用 430 铁素体不锈钢板规格为：300,mm×150,mm×3.2,mm，其化学成分如表 1 所示．所使用的焊接设备包括 Fronius 公司生产的 Magic Wave 4000型数字化TIG 焊机、自动焊接工作台、按压式夹具等．实验时工件固定在夹具上，焊枪随着小车作匀速直线运动，这样可使焊接过程中弧长和焊接速度保持稳定．为了减少焊接缺陷，提高焊缝质量，焊前应对焊板进行表面处理，具体方法为用240#砂纸对钢板表面进行打磨，然后用无水乙醇进行清洗，以去除表面杂质和氧化膜，待其干燥后可以进行活性剂的涂覆．表1 430铁素体不锈钢化学成分Tab.1 Chemical composition of 430 ferriticstainless steel %ωC ωCr ωSi ωMn ωP ωS ωNi ωMo≤0.1216.00～18.00 ≤0.75 ≤1.00 ≤0.04 ≤0.03 ≤0.60 2.00～3.002 单组分活性剂对焊缝熔深的影响研究单一组分活性剂对焊缝熔深的影响规律，是进行多组分活性剂实验的基础．在查阅文献[2,4-5,7]的基础上，选用了氧化物和卤化物2 种类型的活性剂，包括B2,O3、Cr2O3、SiO2、TiO2、MnO2、MgO、CaO、KCl、CaF2、NaF，经电子天平精确称量后，加入适量无水乙醇调和成糊状，用扁平毛刷均匀涂覆到待焊工件表面，涂覆宽度为20～30,mm，厚度为0.5,mm左右．首先测量每种活性剂对应的临界熔透电流值，以初步了解每种组分对于焊接熔深影响的大小及对应的成形状况，焊接规范见表 2．焊接电流从 90,A 开始，每次增加 5,A，直至找到临界熔透电流值．每焊完一道后，均要重磨钨极并重新调整钨极高度，以保证焊接条件的一致性．表2 A-TIG焊接规范Tab.2 Welding parameters of A-TIG弧长/mm焊接速度/(mm·s-1)钨极直径/mm焊枪倾角/(°)保护气流量/(L·min-1)2 4 2.4 90 10实验结果如图1 所示，可见所用活性剂均能使焊接临界熔透电流值减小，即涂覆活性剂后可以在较小的热输入条件下使 3.2,mm 钢板熔透．氧化物类活性剂对减小焊接临界电流的作用比较明显，B2O3、Cr2O3、SiO2、TiO2、MnO2、CaO都能使临界熔透电流降低80,A 以上，效果最好的B2O3 甚至能将临界熔透电流降为空板焊接时的 42.3%；卤化物 KCl、CaF2、NaF 效果均不明显．对于活性剂增加焊缝熔深的作用机理，国内外存在多种理论解释，其中最有代表性的是“电弧收缩理论” 及“表面张力温度梯度改变理论” [7-9]．活性剂中的F、Cl、O 都具有较强的电子亲和能力，能够引起电弧收缩效应，但同时 O 还能有效改变熔池表面张力梯度，增大焊缝熔深，因而氧化物的综合效果要普遍优于卤化物．选用氧化物类活性剂用表2 的规范在90,A 电流下进行焊接，焊后横向切割焊缝制备金相试样，腐蚀后在低倍光学显微镜下观察焊缝熔深，得到各组分活性剂对焊缝熔深的影响如图2 所示(D 为不同活性剂对应的熔深，D0 为无活性剂区的熔深)．从结果来看，所选活性剂均能不同程度增加焊缝熔深．其中增加效果较为明显的有 B2O3、SiO2、Cr2O3、TiO2．图1 单组分活性剂临界熔透电流Fig.1 Penetration currents of single component activating flux图2 单组分活性剂对焊接熔深的影响Fig.2 Effect of single component activating flux on weld penetration3 多组分活性剂对焊缝熔深的影响在单组分活性剂实验的基础上，选定 B2O3、Cr2O3、SiO2、TiO2 进行混合组分活性剂实验．(1) 进行任意2 个单组分活性剂等量混合实验，用表2 所示焊接规范，分别在110,A、120,A 的电流下进行焊接，观察焊缝熔透情况．(2) 进行多组分活性剂定量配比实验，用表2 所示焊接规范，分别在 105,A、110,A 的电流下进行焊接，观察焊缝熔透情况．等量混合单组分活性剂实验的结果如表3 所示，从表 3 中 2～5 组结果可以看出，Cr2,O3 和 TiO2 含量较大时，活性剂作用效果变差，因而在混合组分中含量不应太多．从表 3 中 2、3 和 4、5 两组对比可以看出，Cr2,O3的作用优于 TiO2．根据胡礼木等[10-11]的研究结果，多组元活性剂中的Cr2,O3 或有改善焊接接头“贫铬”，提高腐蚀性能的作用．结合实验结果，本实验最终确定活性剂配方的主要成分为：B2,O3(40%～80%)，SiO2(10%～20%)，Cr2,O3(10%～20%)，其配比如表 4所示．表3 等量混合单组分活性剂实验结果Tab.3 Results of the expriment with 1∶1single component activating flux序号活性剂焊缝情况1 B2,O3＋SiO2 110,A 时有小段熔透120,A 时完全熔透2 B2O3＋Cr2O3 110,A 时没有熔透的迹象120,A 时有小段熔透3 B2O3＋TiO2 110,A 时没有熔透的迹象120,A 时有局部点状熔透4 SiO2＋Cr2O3 110,A 时没有熔透的迹象120,A 时有小段熔透5 SiO2＋TiO2 110,A 时没有熔透的迹象120,A 时只有局部点状熔透6 Cr2O3＋TiO2 110,A 时没有熔透的迹象120,A 时只有局部点状熔透其中A 组在105,A,下全部熔透；B 组仅在110,A下有小段熔透；D 组在 110,A下大半段熔透，在105,A 下只有局部点状熔透；G 组在 110,A 下大半段熔透，在105,A 下只有局部点状熔透；H 组在 110,A下全部熔透，在 105,A 下只有部分熔透；剩下的 C、E、F 3 组在110,A 电流下均未熔透．通常认为：SiO2、Cr2O3、CaF2 等活性剂会在阳极表面形成导电性较差的熔融层，使得电弧导电通道变长而导致电弧等离子体发生收缩；B2O3、TiO2 等活性剂则能强烈改变熔池表面张力，使表面张力温度梯度由负变正，熔池金属流动方向从周边流向中心，从而使焊缝熔深增加．多组分活性剂综合了电弧收缩作用和表面张力温度梯度改变作用，因而比单组分活性剂的效果更为明显[12-13]．表4 多组分活性剂配比Tab.4 Proportioning of multi-component activating flux编号组分百分数/%A B2O3 80 SiO2 10 Cr2O3 10 B B2O3 70 SiO2 20 Cr2O3 10 C B2O3 70 SiO2 10 Cr2O3 20 D B2O3 60 SiO2 30 E Cr2O3 10 B2O3 60 SiO2 20 F Cr2O3 20 B2O3 50 SiO2 40 G Cr2,O3 10 B2,O350 SiO2 30 H Cr2,O3 20 B2,O3 40 SiO2 40 Cr2,O3 204 活性剂对焊缝组织性能的影响利用表2 所示焊接规范，在105,A 电流下对涂覆A 组活性剂和不适用活性剂的430 铁素体钢板进行焊接，焊后对焊缝区取样进行观察．如图 3 所示，在相同焊接条件下，不使用活性剂焊接钢板时，得到的熔深只有1.3,mm，是宽而浅的碗状熔深；使用活性剂后熔深可达 3.2,mm，是前者的2.46 倍，同时熔宽明显减少，呈现深而窄的杯状熔深.不使用活性剂的焊缝组织如图 4(a)和 4(c)所示，可见在焊接热循环的作用下铁素体组织较为粗大，并出现少量马氏体和析出相；使用活性剂的焊缝组织如图 4(b)和 4(d)所示，从图 4 中可以看出，使用活性剂后焊缝区铁素体的晶粒尺寸有所减小，这与活性剂中 Cr、B、Si 等合金元素引起的晶粒细化作用有关[14]．图3 焊缝宏观形貌(25×)Fig.3 Macroscopic morphology of the welds(25×)图4 焊缝微观组织Fig.4 Microstructure of welds利用表2 所示焊接规范，在105,A 电流下对使用A 组活性剂和不使用活性剂的430 铁素体钢板进行焊接，焊后进行拉伸实验并测量焊缝中心处显微硬度值，拉伸试样尺寸为150,mm×30,mm×3.2,mm，显微硬度测试中施加载荷为 1.96,N，载荷保持时间为10,s，实验结果见表 5．铁素体不锈钢由于焊后出现马氏体和析出相，因而显微硬度值与母材相比有明显提高．实验结果表明，与传统 TIG 焊相比，使用活性剂后焊缝抗拉强度和硬度变化不大．表5 室温下焊缝力学性能测试结果Tab.5 Results of the mechanical performances of the welds at room tempreture拉伸实验取样位置抗拉强度/MPa 断裂位置显微硬度Hv1.96母材 405.4 — 132 TIG 焊缝 411.6 母材226 A-TIG 焊缝 422.0 母材 2235 结论(1) 在铁素体不锈钢 TIG 焊中，所用活性剂均能降低其临界熔透电流并增加焊缝熔深．氧化物类活性剂的效果优于卤化物类活性剂，其中效果最好的B2O3 在焊接电流为 90,A 时能使临界熔透电流降低57.7%，焊缝熔深增加1.46 倍．(2) 多组分活性剂的作用比单组分活性剂更佳．使用 B2O3 单组分活性剂需要110,A 以上的电流才能使 3.2,mm 铁素体不锈钢板完全焊透，而同样条件下使用最佳配比的多组分活性剂时只需要 105,A的电流就可完全焊透．(3) 在本实验条件下，活性剂的使用可以大幅增加焊缝熔深，同时焊缝区铁素体的晶粒尺寸略有减小，焊缝力学性能则基本保持不变．参考文献:【相关文献】［1］孟威. 400 系铁素体不锈钢热轧板材力学性能及焊接性能的研究[D]. 兰州：兰州理工大学材料科学与工程学院，2009.Meng Wei，The Research of Mechanical and Weld Properties of 400 Series Hot Rolled Ferritic Stainless Steel Plates [D]. Lanzhou：School of Materials Science and Engineering，Lanzhou University of Technology，2009 (in Chinese).［2］Huang Yong，Fan Ding. Experimental study on activating welding for aluminum alloy [J]. China Welding，2005，14(2)：130-134.［3］Niaqai J. Use of A-TIG method for welding of titanium，nickel，their alloys and austenitic steels[J]. Welding International，2006，20(7)：516-520.［4］Leconte S，Paillard P，Chapelle P，et al. Effect of oxide fluxes on activation mechanisms of tungsten inert gas process [J]. Science and Technology of Welding and Joining，2006，11(4)：389-397.［5］Liu L M，Zhang Z D，Song G，et al. Mechanism and microstructure of oxide fluxes for gas tungsten arc welding of magnesium alloy [J]. Metallurgical and Materials Transaction A，2007，38(3)：649-658.［6］Loureiro A R，Costa B F O，Batista A C，et al. Effect of activating flux and shielding gas on microstructure of TIG welds in austenitic stainless steel [J]. Science and Technology of Welding and Joining，2009，14(4)：315-320.［7］Leconte1 S，Paillard P，Saindrenan J. Effect of fluxes containing oxides on tungsten inert gas welding process[J]. Science and Technology of Welding and Joining，2006，11(1)：43-47.［8］张兆栋. 镁合金活性焊接研究[D]. 大连：大连理工大学材料科学与工程学院，2007.Zhang Zhaodong. The Study of Activating Flux Welding for Magnesium Alloy[D]. Dalian：School of Materials Science and Engineering，Dalian University of Technology，2007(in Chinese). ［9］Modenesi P J，Apolinario E R，Pereira I M. TIG welding with single component-fluxes[J]. Journal of Materi-als Processing Technology ， 2000，99(1/2/3)：260-265.［10］胡礼木，胡波，郭从盛，等. 奥氏体不锈钢 TIG 用活性剂的研制[J]. 焊接学报，2006，27(6)：53-55.Hu Limu，Hu Bo，Guo Congsheng，et al. Active flux for austenitic stainless steel tungsten inert-gas welding[J]. Transactions of the China Welding Institution，2006，27(6)：53-55(in Chinese).［11］胡礼木，胡波，张永宏，等. 不锈钢 A-TIG 焊接头的抗腐蚀性能分析[J]. 焊接学报，2006，27(7)：34-36.Hu Limu，Hu Bo，Zhang Yonghong，et al. Analysis of corrosion resistanceof A-TIG welded joint for austenitic stainless steel[J]. Transactions of the China Welding Institution，2006，27(7)：34-36(in Chinese).［12］宋天革，张岸. 多组元活性剂对 TIG 焊焊缝熔深的影响[J]. 兵工学报，2009，30(12)：1718-1721.Song Tiange，Zhang An. Effect of multi-component active fluxes on penetration in TIG welding[J]. Acta Armamentarii，2009，30(12)：1718-1721 (in Chinese). ［13］孙亚非. 活性剂等离子弧焊接的研究[D]. 大连：大连交通大学材料科学与工程学院，2004.Sun Yafei. Investigation on A-PAW[D]. Dalian：School of Materials Science and Engineering，Dalian Jiaotong University，2004(in Chinese).［14］韩宝军，徐洲. 钢铁晶粒超细化方法及其研究进展[J]. 材料导报，2010，24(1)：94-103.Han Baojun，Xu Zhou. Grain ultra-refinement and its development in steels[J]. Materials Review，2010，24(1)：94-103(in Chinese).。

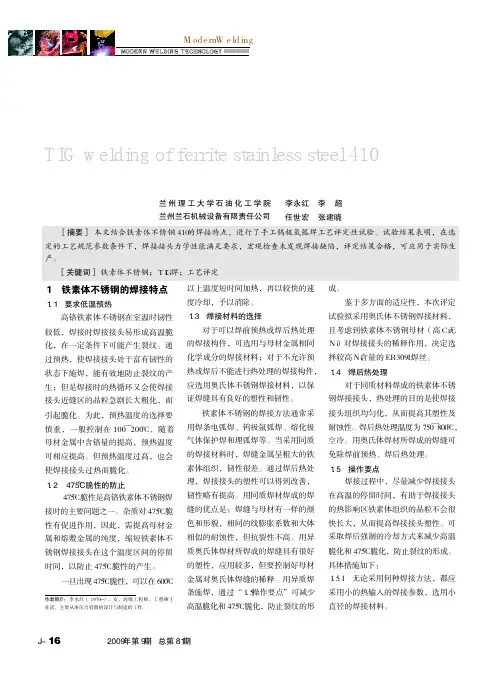

铁素体不锈钢410的TIG焊接
相对位置。
射线检测》的要求进行了ＲＴ（射线检
３．１．２ 喷嘴及背面保护气流的匹配
填充焊丝 １０°￣１５°
喷嘴 ７０°￣８０°
测）１００％检测，检测设备为Ｘ光射线 仪ＸＸＱ２５１５（管电压２５０ｋＶ，管电流 １５ｍＡ）。
工件 图２ 焊丝与焊接熔池的相对位置
评片结果为Ⅰ级（对接接头内不 （下转第Ｊ－２０页）
焊速不能太快。 ３．３ 工艺评定试板的焊接
通过大量的工艺试验，确定了表 ４所示的焊接工艺规范参数，并进行了 工艺评定试板的焊接。工艺评定试板 焊接区颜色亮白，证明（氩气）保护 效果良好。
４ 焊接接头质量检验
焊缝质量的重要因素。在焊枪结构固
按照相关标准，进行了以下项目
定以后，涉及保护效果的主要有喷嘴 的焊接接头评定试验。
［关键词］ 铁素体不锈钢；ＴＩＧ焊；工艺评定
１ 铁素体不锈钢的焊接特点
１．１ 要求低温预热 高铬铁素体不锈钢在室温时韧性
较低，焊接时焊接接头易形成高温脆 化，在一定条件下可能产生裂纹。通 过预热，使焊接接头处于富有韧性的 状态下施焊，能有效地防止裂纹的产 生；但是焊接时的热循环又会使焊接 接头近缝区的晶粒急剧长大粗化，而 引起脆化。为此，预热温度的选择要 慎重，一般控制在１００￣２００℃，随着 母材金属中含铬量的提高，预热温度 可相应提高。但预热温度过高，也会 使焊接接头过热而脆化。 １．２ ４７５℃脆性的防止
Ｊ－ １６ 现代焊接 ２００９年第９期 总第８１期
Ｍｏｄｅｒｎ Ｗｅｌｄｉｎｇ 现代焊接
１．５．２ 采用窄焊缝技术和快的焊接速 度进行多层多道焊。焊接时，焊接材 料不允许进行摆动施焊。 １．５．３ 多层焊时，要严格控制层间温 度在１５０℃左右，不宜连续施焊。 １．５．４ 采用强制冷却焊缝的方法，以 减少焊接接头的高温脆化和４７５℃脆性， 同时还可以减少焊接接头的热影响区 过热。其方法是通氩冷却或通水冷却、 加铜垫板等。
奥氏体-铁素体双相不锈钢的焊接
奥氏体—铁素体双相不锈钢的焊接双相不锈钢是在固溶体中铁素体相和奥氏体相各约占一半，一般较少相的含量至少也需要达到30％的不锈钢.这类钢综合了奥氏体不锈钢和铁素体不锈钢的优点,具有良好的韧性、强度及优良的耐抓化物应力腐蚀性能。
奥氏体一铁素体双相不锈钢的类型1.低台金型双相不锈钢00Cr23Ni4N钢是瑞典级先开发的一种低合金型的双相不锈钢，不含钼、铬和镍的含量也较低.由于钢中Cr含量23％，有很好的耐孔蚀、缝隙腐蚀和均匀腐蚀的性能,可代替308L和316L等常用奥氏体不锈钢.2.中合金型双相不锈钢典型的中合命型不锈钢有0Cr21Ni5Ti、1Cr21Ni5Ti。
这两种钢是为了节镍,分别代替0Cr18Ni9Ti和1Cr18Ni9Ti而设计的，但比后者具有更好的力学性能，尤其是强度更高。
00Cr18Ni5Mo3Si2、00Cr18Ni5Mo3Si2Nb双相不锈钢是目前合金元素含量最低、焊接性良好的耐应力腐蚀钢种,它在抓化物介质中的耐孔蚀性能同317L相当，耐中性氯化物应力腐蚀性能显著优于普通18—8型奥氏休不锈钢，具有较好的强度-韧性综合性能、冷加工工艺性能及焊接性能，适用作结构材料。
OOCr22Ni5Mo3N 属于第二代双相不锈钢,钢中加人适量的氮不仅改善了钢的耐孔蚀和耐SCC性能，而且由于奥氏体数量的提高有利于两相组织的稳定，在高温加热或焊接HAZ能确保一定数里的奥氏体存在，从而提高了焊接HAZ的耐蚀和力学性能。
这种钢焊接性良好,是目前应用最普遍的双相不锈钢材料。
3。
高合金双相不锈钢这类双相不锈钢铬的质量分数高达25%,在双相不锈钢系列中出现最早。
20世纪70年代以后发展了两相比例更加适宜的超低碳含氮双相不锈钢，除钳以外，有的牌号还加人了铜、钨等进一步提高耐腐蚀性的元素。
4.超级双相不锈钢这种类型的双相不锈钢是指PREN。
大于40，铬的质量分数为25％和钼含量高、氮含量高的钢.双相不锈钢的耐蚀性1.耐应力腐浊性能与奥氏体不锈钢相比，双相不锈钢具有强度高,对晶间腐蚀不敏感和较好的耐点腐蚀和耐缝隙腐蚀的能力，其中优良的耐应力腐蚀是开发这种钢的主要目的。

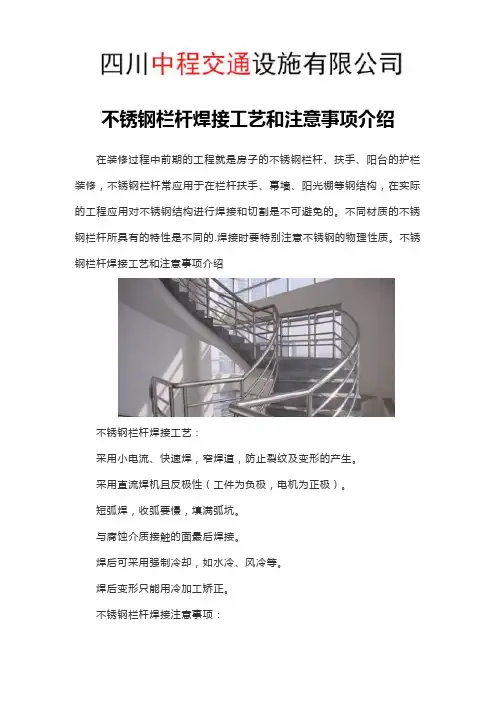

不锈钢栏杆焊接工艺和注意事项介绍
不锈钢栏杆焊接工艺和注意事项介绍在装修过程中前期的工程就是房子的不锈钢栏杆、扶手、阳台的护栏装修，不锈钢栏杆常应用于在栏杆扶手、幕墙、阳光棚等钢结构，在实际的工程应用对不锈钢结构进行焊接和切割是不可避免的。
不同材质的不锈钢栏杆所具有的特性是不同的.焊接时要特别注意不锈钢的物理性质。
不锈钢栏杆焊接工艺和注意事项介绍不锈钢栏杆焊接工艺：采用小电流、快速焊，窄焊道，防止裂纹及变形的产生。
采用直流焊机且反极性（工件为负极，电机为正极）。
短弧焊，收弧要慢，填满弧坑。
与腐蚀介质接触的面最后焊接。
焊后可采用强制冷却，如水冷、风冷等。
焊后变形只能用冷加工矫正。
不锈钢栏杆焊接注意事项：1、焊接接头的力学性能一般良好，但当在热影响区中的晶界上有铬的碳化物时会极易生成贫铬层，而贫铬层和出现将在使用过程中易产生晶间腐蚀。
为避免问题的发生，应采用低碳（C≤0.03%）的牌号或添加钛、铌的牌号。
2、焊接热影响区的组织通常又硬又脆。
对于这个问题，可通过进行焊后热处理使其韧性和延展性得到恢复。
另外碳、氮含量低的牌号，在焊接状态下也有一定的韧性。
铁素体型不锈钢以18%Cr钢为代表。
在含碳量低的情况下有良好的焊接性能，焊接裂纹敏感性也较低。
但由于被加热至900℃以上的焊接热影响区晶粒显著变粗，使得在室温下缺少延伸性和韧性，易发生低温裂纹. 通常来说，铁素体型不锈钢有475℃脆化、700-800℃长时间加热下发生б相脆性、夹杂物和晶粒粗化引起的脆化、低温脆化、碳化物析出引起耐蚀性下降以及高合金钢中易发生的延迟裂纹等问题。
3、通常应在焊接时进行焊前预热和焊后热处理，并在具有良好韧性的温度范围进行焊接。
18%Cr-8%Ni的奥氏体型不锈钢栏杆原则上不须进行焊前预热和焊后热处理。
一般具有良好的焊接性能。
但其中镍、钼的含量高的高合金不锈钢进行焊接时易产生高温裂纹。
另外还易发生б相脆化，在铁素体生成元素的作用下生成的铁素体引起低温脆化，以及耐蚀性下降和应力腐蚀裂纹等缺陷。
各类不锈钢的焊接特点
各类不锈钢的焊接特点马氏体。
可焊性较差，焊接时有强烈的淬火倾向，经焊接加热后在空气中冷却就能导致淬火，使焊缝和热影响区形成坚硬的马氏体组织，因温差引起的热应力和奥氏体转变为马氏体组织的相变应力的综合作用，导致焊后残余应力较大。
含碳量愈高，其淬硬性就愈大。
还存在由于扩散氢的作用而引起的滞后裂纹。
因此，焊接薄板时采用较小的电源，尽可能快的焊速，应使焊道狭窄，熔池体积减小，以免金属过热；厚板焊前应进行预热（200～ 400℃），焊后高温回火或退火，随后缓冷；焊丝、坡口、氩气要清洁、干燥，以消除氢的产生。
铁素体。
易在焊合线附近热影响区产生粗晶，使常温塑性、韧性降低而引起脆化；高铬（≥16％Cr）不锈钢焊后在600～400℃阶段缓慢冷却时，会出现475℃脆化，造成韧性恶化。
因此，采用小电流、快焊速、窄焊道、加快焊缝冷却的方法，以尽量避免晶粒长大，缩短高温停留时间，防止过热；对高铬不锈钢焊前应预热，使其在韧性温度范围内焊接，但预热温度不应超过150℃，以免焊后冷却缓慢，增加475℃脆性。
奥氏体。
由于在奥氏体晶界上有低熔点杂质物，冷却时在焊接收缩应力的作用下易产生热应力，从而产生热裂纹；在550～850℃长时间加热时，焊接热影响区的晶界上析出铬的碳化物，造成贫铬区，因而热影响区易发生晶间腐蚀；由于线膨胀系数较大，导热性较差，而产生较大的焊接应力和变形，易造成热裂纹。
因此，避免焊缝过热，选用较小的焊接电流、较快的焊速，缩短高温停留时间，减小熔池面积，避免焊缝、近缝区的晶粒过渡长大；控制输入的焊接热量，采用能量集中的焊接方法，加强冷却，缩短经过危险温度区域的冷却时间；焊后进行消除应力热处理和固溶处理，使焊接时析出的铬的碳化物重新固溶到奥氏体中，或进行稳定化处理；选用超低碳奥氏体焊丝（w（C）≤0.04％）焊接，防止晶粒边界产生贫铬区，提高抗晶间腐蚀的能力。
氩弧焊氩气是单原子气体，不会产生化合物，高温不分解，也不溶于金属中，不与任何元素发生反应，其稳弧性能好，热损耗小，电弧热集中，热效率高。
DIN EN 1011-2-2001 中文版 焊接.焊接金属材料的建议.第2部分铁素体钢的弧焊
CEN
欧洲标准化委员会 Comité Européen de Normalisation Europäisches Komitee für Normung 中心秘书处 rue de Stassart 36,B-1050 布鲁塞尔
2001.CEN- CEN 所有成员国对该标准在全世界范围内拥有任何形式任何方式的开发权
参考号 EN 1011-2 2001E
内容
页码
前言
3
简介
4
EN 1011-2 2001 第 2 页
1 范围
4
2 标准参考
4
3 术语和定义
4
4 符号和缩写
5
5 母材
6
6 焊接性因素
6
7 焊材的处理
6
8 焊缝详述
6
9 孔或槽焊缝
7
10 焊面的准备
7
11 焊接前对接焊缝的对正
8
12 预热
8
13 定位焊缝
1 范围 该欧洲标准为各种形式铁素体钢产品 铁素体不锈钢除外 的电弧焊提供指导 包括手工 半 机械 机械 自动焊接 见第五条
2 标准参考 该欧洲标准由相关的限期或非限期参考书目以及其他出版物中有关规定组合而成 以下所列标 准参考在本书中适当位置有所引用 限期参考书目任何后续的补充或修改只能作为本标准的补 充和修改部分 非限期参考书目的最新版本适用于本标准 包括修正部分 EN 288-2 1997 金属材料焊接工艺的的评定和审核 第二部分 电弧焊焊接工艺评定 EN 1011-1 1998 焊接 金属材料焊接指南 第一部分 电弧焊法总指南 EN 29692 涂料焊条金属弧焊 气体保护金属弧焊 焊接及气焊 钢铁焊接接头准备工作
