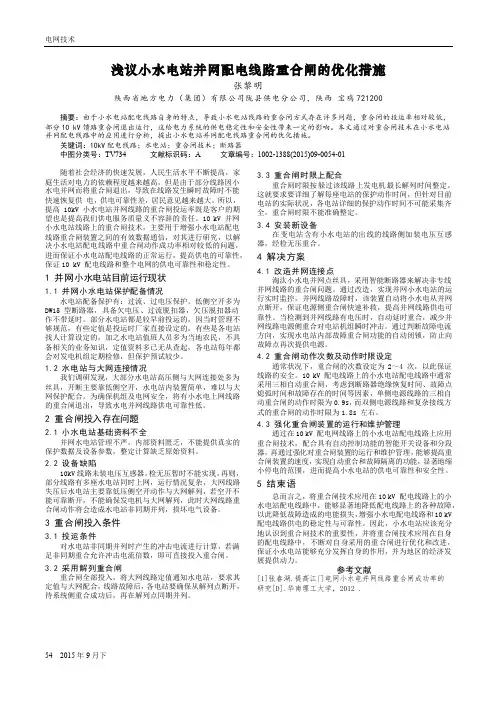

浅议小水电站并网配电线路重合闸的优化措施
电网技术54 2015年9月下浅议小水电站并网配电线路重合闸的优化措施张黎明陕西省地方电力（集团）有限公司陇县供电分公司，陕西宝鸡721200摘要：由于小水电站配电线路自身的特点，导致小水电站线路的重合闸方式存在许多问题，重合闸的投运率相对较低，部分10 kV馈路重合闸退出运行，这给电力系统的供电稳定性和安全性带来一定的影响。
本文通过对重合闸技术在小水电站并网配电线路中的应用进行分析，提出小水电站并网配电线路重合闸的优化措施。
关键词：10kV配电线路；水电站；重合闸技术；断路器中图分类号：TV734 文献标识码：A 文章编号：1002-1388(2015)09-0054-01随着社会经济的快速发展，人民生活水平不断提高，家庭生活对电力的依赖程度越来越高，但是由于部分线路因小水电并网而将重合闸退出，导致在线路发生瞬时故障时不能快速恢复供电，供电可靠性差，居民意见越来越大。
所以，提高10kV小水电站并网线路的重合闸投运率既是客户的期望也是提高我们供电服务质量义不容辞的责任。
10 kV 并网小水电站线路上的重合闸技术，主要用于增强小水电站配电线路重合闸装置之间的有效数据通信，对其进行研究，以解决小水电站配电线路中重合闸动作成功率相对较低的问题，进而保证小水电站配电线路的正常运行，提高供电的可靠性，保证10 kV 配电线路和整个电网的供电可靠性和稳定性。
1 并网小水电站目前运行现状1.1 并网小水电站保护配备情况水电站配备保护有：过流、过电压保护。
低侧空开多为DW15 型断路器，具备欠电压、过流脱扣器，欠压脱扣器动作不带延时。
部分水电站都是较早前投运的，因当时管理不够规范，有些定值是投运时厂家直接设定的，有些是各电站找人计算设定的，加之水电站值班人员多为当地农民，不具备相关的业务知识，定值资料多已无从查起，各电站每年都会对发电机组定期检修，但保护预试较少。
1.2 水电站与大网连接情况我们调研发现，大部分水电站高压侧与大网连接处多为丝具，开断主要靠低侧空开，水电站内装置简单，难以与大网保护配合。
技能认证配网自动化基础考试(习题卷38)
技能认证配网自动化基础考试(习题卷38)第1部分：单项选择题，共41题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]以下有关于漏洞扫描的说法中，错误的是（）。
A)漏洞扫描技术是检测系统安全管理脆弱性的一种安全技术B)漏洞扫描分为基于主机和基于网络的两种扫描器C)漏洞扫描功能包括:扫描、生成报告、分析并提出建议等D)漏洞扫描能实时监视网络上的入侵答案:D解析:计算机网络与信息安全2.[单选题]不停电作业处理紧急缺陷或事故抢修，若超出本单位已开展的不停电作 业同类项目范围，应根据现场实际情况制定并落实可靠的（ ），经本单位分管领导（总工程师）批准后方可进行。
A)安全措施B)组织措施C)施工方案D)施工措施答案:A解析:3.[单选题]三绕组电压互感器的辅助二次绕组是接成（）。
A)开口三角形B)三角形C)星形D)曲折接线答案:A解析:电力系统及电路基础4.[单选题]遥控步骤顺序是（）。
A)命令、返校、执行B)对象、执行、撤消C)执行、命令、反校D)DMA答案:A解析:自动化监控设备及计算机网络基础5.[单选题]电流升流试验，遥测量的精度应不低于（）级A)0.1B)0.2C)0.5D)1.0答案:C解析:6.[单选题]主站系统通道( )的设置应与通讯设备的配置相同。
A)波特率、校验方式B)波特率、规约C)规约、校验方式D)波特率、故障阀值答案:A解析:7.[单选题]国内的配电自动化在（）有了较为广泛的认知和实践A)80年代初期B)80年代后期C)90年代初期D)90年代后期答案:D解析:8.[单选题]在正常试验大气条件下，设备的被试部分应能承受表12规定的50Hz交流电压（ ）min的绝缘强度试验，无击穿、无闪络现象。
A)0.1B)1C)1.5D)2答案:B解析:9.[单选题]一般情况下述哪种故障对电力系统稳定运行的影响最大( )。
A)二相接地短路B)三相短路C)单相接地D)二相相间短路答案:B解析:10.[单选题]遇有冲刷、起土、上拔或导地线、拉线松动的杆塔，登杆塔前，应先（ ），打好临时拉线或支好架杆。

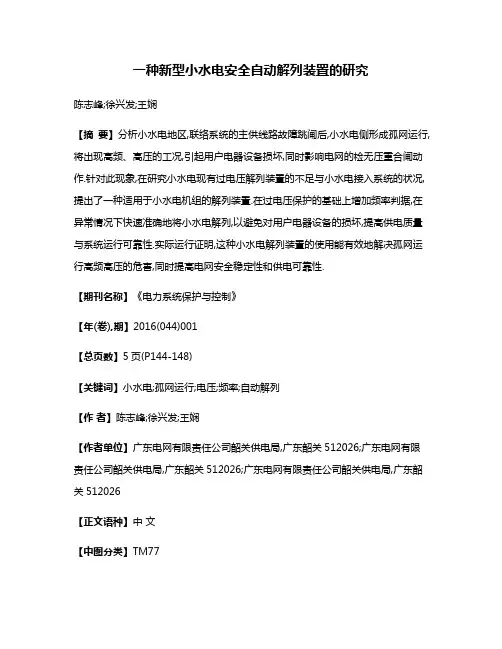

一种新型小水电安全自动解列装置的研究
一种新型小水电安全自动解列装置的研究陈志峰;徐兴发;王娴【摘要】分析小水电地区,联络系统的主供线路故障跳闸后,小水电侧形成孤网运行,将出现高频、高压的工况,引起用户电器设备损坏,同时影响电网的检无压重合闸动作.针对此现象,在研究小水电现有过电压解列装置的不足与小水电接入系统的状况,提出了一种适用于小水电机组的解列装置.在过电压保护的基础上增加频率判据,在异常情况下快速准确地将小水电解列,以避免对用户电器设备的损坏,提高供电质量与系统运行可靠性.实际运行证明,这种小水电解列装置的使用能有效地解决孤网运行高频高压的危害,同时提高电网安全稳定性和供电可靠性.【期刊名称】《电力系统保护与控制》【年(卷),期】2016(044)001【总页数】5页(P144-148)【关键词】小水电;孤网运行;电压;频率;自动解列【作者】陈志峰;徐兴发;王娴【作者单位】广东电网有限责任公司韶关供电局,广东韶关512026;广东电网有限责任公司韶关供电局,广东韶关512026;广东电网有限责任公司韶关供电局,广东韶关512026【正文语种】中文【中图分类】TM77韶关电网地处粤北山区，水电资源丰富，水电装机容量达2 000 MW，大量变电站有水电上网，其中约有1 500个小水电站通过10 kV线路上网，且大部分T接于10 kV馈线，在丰水期间，当主供线路故障跳闸后，容易形成水电与负荷孤网运行情况。
目前小水电侧仅配有过电压保护，系统电压波动时容易误动，严重影响水电机组的正常运行，因此过电压保护投入率不高。
孤网运行期间将出现以下问题。
(1) 孤网系统出现高频与高压的现象。
若主供线路跳闸，水电出力大于用电负荷，将出现高频、高压的工况，因水电机组未及时解列，引起地区用户电器设备的损坏，也造成小水电机组不正常运行[1-5]。
(2) 孤网系统出现重合闸条件不满足的现象。
当小水电所在馈线发生瞬时性故障，引起馈线“检无压”重合闸条件不满足，导致重合闸重合失败，从而变为永久性故障[6-14]；当110 kV主供线路发生瞬时性故障，两侧开关跳开，系统侧采用“检无压”方式，重合成功；小水电接入变电站侧采用“检母无压”或“检同期”重合闸方式，但是孤网期间难以满足以上重合条件，导致重合闸失败。
电力技术自适应重合闸
电力技术自适应重合闸在电力系统中，一旦发生故障，自动装置会自动将受故障影响的设备及线路隔离，为系统带来一定的停电时间和能源损失。
为了减小停电时间及避免能源损失，实现对电力系统的自救和恢复，在电力设备重合条件下，电力技术自适应重合闸技术可实现对电力设备在快速反复开合过程中对影响设备及线路的故障击穿的损伤的减少，并且该技术能够自适应电力系统的有害条件，适应系统的状态并最终实现故障排除。
技术原理在电力系统中，由于自适应重合闸技术需要运用到电力系统中总共的电路及电压数据，所以需要采用开关设备的信息处理，即通过双向通信将分布式的信息搜集到一个处理节点上。
整个系统力求快速和准确地检测和响应电力故障，使得电力系统能够迅速自我恢复并恢复正常工作。
自适应重合闸技术主要有以下三个重要环节：1.故障检测：电力系统最重要的一项工作，是在发生故障时迅速检测到并对其进行定位。
系统的故障检测是基于电力系统中的故障现象与故障机理的理论，通过检测电力系统中存在的变化，快速发现潜在的问题，从而减小故障扩大带来的影响。
2.故障识别：根据电力系统发生故障时所发生的现象，以及针对不同类型故障时发生的问题进行分析，确定可能存在的问题等。
3.自适应重合闸：自适应重合闸技术可使电力系统中的开关设备自适应电力系统条件，适应并优化设备的状态，减少设备开关过程中对设备及线路的损伤，并最终实现对电力系统的快速恢复。
应用由于自适应重合闸技术具有开放性和灵活性，因此目前广泛应用于各种不同类型的电力系统中。
在某些电力系统的使用中，还可以选择安装相应的设备以增强自适应重合闸技术的功能，实现更好的应用效果。
目前，自适应重合闸技术已经成功的应用在电力系统底层设备的控制和管理中，在保障运行的同时，提高了系统的稳定性和效率，让电力系统可以快速地进行自我调整和更新，提升了电力系统的整体应用水平。
电力技术自适应重合闸技术是一种通过对传统电力系统建立新型的控制系统来实现快速排除故障的技术。
重合闸
由于输电线路上的故障具有以上性质，因此，在线路被断开以后再进行一次合闸就有可能大大提高供电的可 靠性。为此在电力系统中广泛采用了当断路器跳闸以后能够自动地将断路器重新合闸的自动重合闸装置 。
感谢观看
基本内容
广泛应用于架空线输电和架空线供电线路上的有效反事故措施（电缆输、供电不能采用）。即当线路出现故 障，继电保护使断路器跳闸后，自动重合闸装置经短时间间隔后使断路器重新合上。大多数情况下，线路故障 （如雷击、风害等）是暂时性的，断路器跳闸后线路的绝缘性能（绝缘子和空气间隙）能得到恢复，再次重合能 成功，这就提高了电力系统供电的可靠性。少数情况属永久性故障，自动重合闸装置动作后靠继电保护动作再跳 开，查明原因，予以排除再送电。一般情况下，线路故障跳闸后重合闸越快，效果越好。重合闸允许的最短间隔 时间为0.15～0.5秒。线路额定电压越高，绝缘去电离时间越长。自动重合闸的成功率依线路结构、电压等级、 气象条件、主要故障类型等变化而定。据中国电力部门统计，一般可达60%～90%。用电部门的另一种广泛应用的 反事故措施是备用电源自动投入，通常所需时间为0.2～0.5秒。它所需投资不多而维持正常供电带来的经济效益 甚大。
保护作用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
适用于山区小水电的自适应重合闸吴勇，陈志峰，金滇黔，夏慧恒，王渊，刘波（韶关供电局，广东韶关512026）摘要：以某一次山区电网故障为例说明了小电源侧重合闸投检母线无压重合闸方式存在的缺点，即该重合闸需要较长等待时间，并且以解列该地区所有小电源为代价，恢复正常电网运行方式需要很长时间。
对此，在研究自动捕捉准同期以及低周减载相结合的相关原理基础上，提出了一种适用于小电源地区联络线的自适应重合闸方案，即在丰水期的重合闸模式自动选择为捕捉准同期合闸模式；在枯水期则自动选择为检母线无压重合闸模式，同时结合低周减载控制措施，以达到快速恢复地区供电的目的。
目前，该方案已在重合闸装置中实现，并利用近几年的故障录波数据以及电网运行参数对保护装置进行了模拟实验。
实验证明，该自适应重合闸的使用能有效提高电网安全稳定运行和供电可靠性。
关键词：自适应；重合闸；自动捕捉准同期；小水电；联络线中图分类号：TM 762.2文献标识码：B 文章编号：1006-6047（2009）09-0145-03收稿日期：2008-12-01；修回日期：2009-04-10电力自动化设备Electric Power Automation EquipmentVol．29No．9Sept.2009第29卷第9期2009年9月0引言韶关地属山区，在新丰、乳源、廊田等地有不少小水电。
丰水期间，这些小水电与韶关主电网并网，对电力系统的经济运行起到了积极的作用。
然而，小水电与大系统的联络并不是十分紧密，如果联络线发生故障，则难以保证对大部分负荷用户的正常供电，甚至由于过载等原因而使用户供电中断。
因此，联络线的重合闸通常采取主供电源侧重合闸投检线路无压重合闸，小电源侧投检母线无压重合闸的方式，以期尽快恢复联络线的运行。
这种方式在山区小水电系统得到了广泛应用，但是长期运行实践证明这种方式存在不足之处［1-2］。
1某次线路故障引发的思考如图1所示，韶关110kV 紫城站、110kV 新丰站和110kV 马头站地处山区，丰水期有不少小水电通过110kV 回紫线上到韶关电网或者通过110kV 新正线连接广州增城电网。
2008年7月3日，新丰地区的运行方式为新丰站新正线开关热备用，紫城站回紫线开关投入运行，即新丰站、紫城站、马头站挂韶关电网运行，110kV 回紫线为新丰地区主供线路。
由于雷雨天气，110kV 回紫线发生B 相瞬时性接地故障，两侧保护动作跳闸，回龙站侧检线路无压重合成功，而紫城站侧由于小水电影响，检母线无压条件暂未满足。
过了35.1s ，新丰地区的小水电带不起负荷，解列装置动作，紫城站、新丰站和马头站同时失压，紫城站回紫线检母线无压重合闸动作成功，恢复了对紫城站、新丰站和马头站的供电。
从以上故障及供电恢复过程可以看出，检母线无压重合闸虽然能解决受电侧变电站有地方电源的重合闸问题，但是这种重合闸需要等待较长时间，并且是以解列该地区所有的小水电，使该地区全部失压为代价的。
而且，即使线路重合上去后，还需调度人员下令通知运行人员通过人工检同期把小水电一一投送上去，尤其是厂网分家的现况下，恢复正常电网运行方式需要很长时间。
这种重合闸方式难以适应现代供电的高可靠性要求，因此，开发一种适用于山区小水电的自适应重合闸很有意义［3-5］。
2自适应重合闸的相关原理基于小电源系统的自适应重合闸基本思路是：一旦线路发生跳闸（包括故障跳闸和开关偷跳），只要检测到母线有电压，线路有电压（对侧开关已经重合成功或本来就在合位），则启动自动捕捉准同期功能。
若具备同期条件，则发重合闸令；若不具备同期条件，则继续捕捉同期（期间，低周减载装置可能动作切除部分负荷）；若地方小电源仍满足不了负荷需求，则解列小水电，该地区失压，此时母线无压、线路有压的条件满足，捕捉准同期功能自动退出，同时500kV 曲江站220kV 翁江站110kV 官渡站110kV 回龙站110kV 紫城站110kV新丰站110kV 马头站110kV 正果站图1韶关新丰地区电网结构图Fig.1Grid structure of Xinfeng area in Shaoguan第29卷电力自动化设备启动检母线无压、线路有压重合闸。
这种自适应重合闸方式可以最大程度地保障该地区的不间断供电。
捕捉准同期方式的合闸属于差频并网，需要对差频并网的原理及方式进行研究。
同期合闸有3个条件，即压差、频差和相角差均需满足要求。
压差和频差的存在将导致并网瞬间，并列点两侧会出现一定的无功功率和有功功率的交换。
电网和发电设备，一般都具有承受一定功率交换的能力。
相比而言，相角差的存在会给断路器两侧带来更多的伤害，严重时会诱发次同步谐振。
因此，一个好的同期装置应确保在相角差为零时完成并网。
同时，为加速并网过程，没有必要对压差和频差的整定限制太严。
因此，同期合闸的条件如下：a.待并侧与参考侧两侧电压均大于0.7U N（折算到二次电压可取40V）；b.两侧的压差和频差均小于定值；c.滑差小于定值。
在以上条件均满足的情况下，装置将根据当前的角差、频差、滑差及合闸导前时间来计算该时刻发合闸令后开关合闸时的角差HΔδ为HΔδ=Δδ-360Δf t dq＋180dΔfd tt2dq（1）其中，Δδ为当前两侧电压角度差，Δf为两侧电压频率差，dΔf／d t为频差变化率，t dq为导前时间（装置出口继电器动作到断路器合闸所需的时间）。
如果在捕捉同期的时间范围（可通过定值整定）内，捕捉到预期合闸到0°合闸角度的时机，则执行合闸命令向断路器发合闸脉冲［6-7］。
电网事故后捕捉准同期要获得成功，必须稳住频率。
如果地方电源带不起负荷，只有及时切除足额的负荷，才可使频率恢复到满足同期条件。
无论切负荷要承担多大损失，同期重合一般比全网失去电压的恢复要快。
具体的低周减载实施方案，以韶关电网的频率为调频基准频率，通过计算后实施，其整体思路是低周减载先逐轮切除不重要的负荷，如果还未能满足准同期条件，则解列所有小水电，通过检母线无压的重合闸方式迅速恢复重要负荷的供电。
所以，重合闸复归时间之内，重合闸装置一直在捕捉准同期机会，同时也在等待低周减载动作以满足同期条件，除非直到母线失压才停止准同期合闸尝试［8-11］。
3自适应重合闸的实现自适应重合闸原理实现框图如图2所示，其中的“异常告警”指的是系统既不满足准同期合闸条件，也不满足检母线无压重合条件，说明系统处于迅速解列失压的过程中。
一般情况下微机重合闸的延时仅有12s，无法等到母线电压消失，就已经整组复归，从而使重合闸退出。
地方小电源方式下的检母线无压重合方式推广后，有些厂家已经将重合闸的复归时间延长到90s，而据调查，韶关有些小水电地区失压过程长达6min之多，因此，重合闸的复归时间在这里设为400s（为了防止捕捉准同期期间运行人员人工合上开关，装置应显示“等待重合闸”告警报文）。
为了使保护装置的重合闸具有通用性，本文结合有关厂家的重合闸逻辑，对保护装置的重合闸逻辑进行了通用性改进，如图3所示，一共有6种重合闸方式供选择，包括不检方式、检线路无压母线有压、母线无压线路有压、检线路无压母线无压、同频检同期和差频检同期。
其中，同频检同期条件为线路电压和三相母线电压均大于40V且线路电压和母线电压间的相位在整定范围内时，适用于同频并网。
当检母控制回路断线合闸压力闭重＆≥1闭锁重合闸重合闸退出TV断线装置未启动合后位置TWJ≥1＆≥1 TWJ保护跳闸三相均无流线路TV断线线路U＜30V母线U＞40V母线TV断线母线U＜30V线路U＞40V线路U＜30V线路TV断线母线U＜30V母线TV断线线路U＞40V母线U＞40V同期满足两侧U＞40V压差频差＜定值4000＆＆Tcd0＆TV断线闭重＆＆＆＆＆滑差＜定值相角差满足＆不检方式检线路无压母线有压检母线无压线路有压检线路无压母线无压同频检同期差频检同期＆＆＆＆≥1重合时间0150重合闸图3改进后的重合闸逻辑图Fig.3Improved reclosing logic图2自适应重合闸原理框图Fig.2Schematic diagram ofself-adaptive recloser吴勇，等：适用于山区小水电的自适应重合闸第9期线无压、线路有压控制字和差频检同期控制字同时为1时，用于小电源方式下的自适应重合闸状态［12-14］。
目前，已联系厂家对该套保护的重合闸软件进行了升级，使重合闸具有自适应功能，并且利用近几年的故障录波数据以及电网运行参数对保护装置进行了模拟实验。
实验证实，采用此方式后，在韶关丰水时期，110kV 回紫线故障跳闸时，由于地方小水电能够带起新丰地区的大部分负荷，母线电压及频率不会下降太大，低周减载装置切除部分不重要的负荷后，准同期重合闸成功，完全避免了原重合闸方式下的新丰地区3个变电站失压停电的情况；在枯水时期，110kV回紫线故障跳闸时，地方小水电带不起新丰地区的负荷，母线电压及频率迅速下降，低周减载装置切除不重要的负荷后仍不能满足准同期条件，则解列小水电，检母线无压重合闸成功，迅速恢复了新丰地区重要负荷的供电，小电源则需待系统稳定后再将其并网。
改进重合闸逻辑后的保护装置拟投入运行，接受实际运行环境的考验。
4结语结合山区小水电的实际运行情况，针对目前广泛采用小电源侧投检母线无压重合闸方式存在的不足之处，提出了相应的解决方案，该方案可以根据小水电丰、枯水期的特点，自适应选择重合闸方式，解决了以往重合闸方式下，对小水电“一刀切”带来的电能质量低下以及电网恢复慢的问题，实现了山区电源联络线故障后的快速链接，满足了山区电网实际运行的需要，提高了电网的安全稳定运行以及供电可靠性。
