九景衢隧道工程作业指导书
九景衢铁路隧道工程施工作业指导书

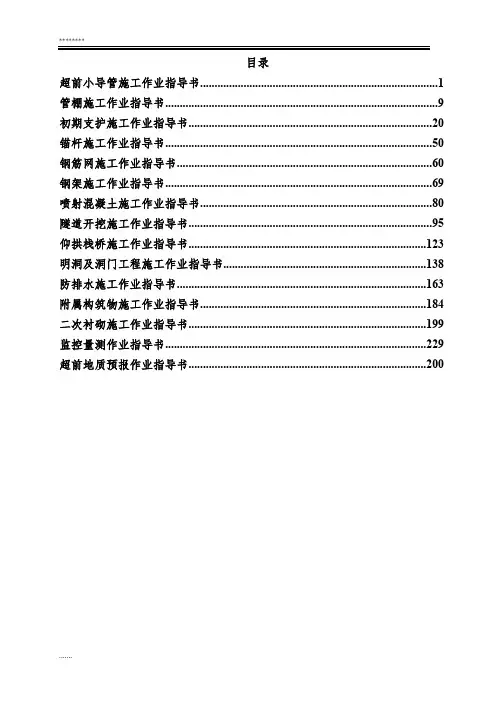

目录超前小导管施工作业指导书 (1)管棚施工作业指导书 (9)初期支护施工作业指导书 (20)锚杆施工作业指导书 (50)钢筋网施工作业指导书 (60)钢架施工作业指导书 (69)喷射混凝土施工作业指导书 (80)隧道开挖施工作业指导书 (95)仰拱栈桥施工作业指导书 (123)明洞及洞门工程施工作业指导书 (138)防排水施工作业指导书 (163)附属构筑物施工作业指导书 (184)二次衬砌施工作业指导书 (199)监控量测作业指导书 (229)超前地质预报作业指导书 (200)1 适用范围适用于新建铁路九景衢铁路JQJXZQ-3标隧道工程的超前小导管施工。
2 设计概况及编制依据2.1 设计概况九景衢铁路JQJXZQ-3标共有隧道12座，其中小港村隧道起止里程DK080+923～DK081+205.5，全长282.5米。
田畈村一号隧道长DK082+595～DK082+850，长255米。
田畈村二号隧道DK82+950～DK83+345，长395米。
张家岭隧道DK90+340～DK90+545，长205米。
岑家隧道DK90+600～DK90+913，长313米。
汪桥隧道起止里程DK92+005～DK92+233，全长228米。
陈家坳一号隧道起止里程DK98+995～DK99+200，全长205米。
陈家坳二号隧道起止里程DK99+830～DK100+112，全长282米。
红岩坞隧道起止里程DK100+275～DK100+435，全长160米。
其家岭一号隧道起止里程DK104+555～DK104+796，全长241米。
其家岭二号隧道起止里程DK104+885～DK105+071，全长186米。
桂花村隧道起止里程DK106+480～DK107+095，全长615米。
隧道主体结构采用曲墙带仰拱复合式衬砌，衬砌采用C35防水钢筋混凝土结构，砼抗渗等级不低于P10，地下水发育且侵蚀严重地段抗渗等级不低于P12。
隧道施工作业指导书
隧道施工作业指导书一、引言本文档旨在为隧道施工作业人员提供必要的指导和规范，确保隧道施工作业的安全和顺利进行。
在进行隧道施工作业前，请仔细阅读本指导书，并严格按照规定操作。
二、施工前准备1.安全准备:–隧道施工作业人员必须佩戴符合要求的安全帽、安全鞋，并穿着合适的工作服。
–必须配备有效的通风设备，以确保施工现场的空气流通和质量。
–检查隧道施工现场的围护结构和辅助设备是否符合安全要求，如有异常应立即报告相关人员。
–设置明显的警示标志和隔离栏杆，确保施工区域的安全。
2.施工设备准备:–检查施工设备的完好性和运行状况，如有故障或异常，应及时维修或更换。
–确保施工设备的操作人员经过专业培训，熟悉设备的操作和维护。
3.施工材料准备:–质量合格的施工材料应提前准备，并妥善保管。
–所有施工材料必须符合相关标准和规范，不得使用过期或损坏的材料。
三、施工流程1.地表准备:–清理施工现场，确保地表平整。
–根据设计要求，设置必要的支撑结构或围护体。
–对施工区域进行测量标志，确保施工尺寸的准确性。
2.开挖施工:–根据设计要求和工程进度，逐步开展隧道的开挖工作。
–采用适当的爆破技术和施工方法进行开挖。
–注意控制开挖的深度和形状，以确保隧道的稳定性和安全性。
3.地下施工:–根据设计要求和工程进度，进行施工材料的运输和敷设。
–按照要求安装和连接各种设备和管道。
–保持施工现场的清洁和整齐。
4.结构施工:–根据设计要求，进行隧道结构的施工和加固工作。
–使用合适的材料和技术进行结构施工。
–确保施工过程中的质量控制和监督。
四、施工安全措施1.防护措施:–施工部位必须设置警示标志和明显的隔离栏杆，限制非施工人员的进入。
–提供足够的安全出口，并确保疏散通道的畅通。
–定期进行安全检查，确保施工场地的安全。
2.应急措施:–配备灭火器材，设立火警报警设备，并定期进行检查和维护。
–对施工人员进行急救培训，并设立急救设备和医疗援助站。
–制定应急预案，并进行应急演练。
隧道工程施工作业指导书
隧道工程施工作业指导书目录1．洞身开挖施工作业指导书 (1)2．喷射混凝土施工作业指导书 (11)3．锚杆施工作业指导书 (21)4．钢筋网施工作业指导书 (28)5．钢架施工作业指导书 (33)6．隧道管棚施工作业指导书 (39)7．超前小导管施工作业指导书 (48)8．衬砌施工作业指导书 (54)9．防排水施工作业指导书 (69)10．监控量测作业指导书 (79)11．辅助导坑进正洞挑顶施工作业指导书 (89)12．预埋接触网槽型滑道及综合接地施工作业指导书 (98)13．盾构操作作业指导书 (104)14．壁后注浆作业指导书 (107)15．管片拼装作业指导书 (118)16．盾构始发和到达作业指导书 (124)洞身开挖施工作业指导书1. 适用范围适用于××铁路××段隧道洞身开挖施工。
2．作业准备2.1内业技术准备开挖施工前，组织技术人员认真学习、领会实施性施工组织设计，阅读、审核、施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术、安全交底，告知安全风险以及在过程中需采取的应急措施。
对参加施工人员进行上岗前技术、安全培训，考核合格后持证上岗。
2.2外业技术准备2.2.1对隧道开挖的中线、高程、方向进行复核，确保测量精度。
2.2.2对开挖的洞身围岩采用TSP/TGP法进行地质超前预报，探测前方围岩的性质，地质状况和不良地质状况，宏观掌握隧道段落围岩状况；同时采用地质钻机对隧道围岩进行直观探测，结合围岩、支护的变形监测，对围岩状况进行分析，其结果与施工图、施工组织设计进行比较，及时修正开挖、支护参数。
2.2.3检查高压风、水、电管路畅通，接头完好，施工机具性能符合施工要求，机械性能良好。
隧道内排水系统完好。
应急材料、物资准备妥当，安全设施功能良好。
3．技术要求3.1隧道开挖中线、高程，开挖轮廓满足设计和规范要求。
隧道施工作业指导书(修)
隧道施工作业指导书(修)本隧道施工作业指导书主要是为了保障隧道施工过程中的安全和效率，同时也是为了保护环境和遵守法律法规。
在实际施工中，必须严格按照指导书的要求进行，确保隧道施工的质量和效益。
一、隧道施工前准备（一）确定施工方案：在确定施工方案时，必须充分考虑隧道的建设条件，设计施工措施和应急预案，制定详细的施工方案，明确施工的任务和标准，以及施工要求和安全措施等。
（二）调查勘察：必须进行详细的地质勘察和地质调查，了解隧道的地质条件和地质结构，确定施工方法和措施，避免地质灾害发生。
（三）制定施工计划：在制定施工计划时，必须考虑施工时间、施工进度、施工人员、材料和设备等，确保施工进度和质量。
（四）安排施工人员：在选择施工人员时，必须对其进行培训和考核，确保其具备相应的技能和经验，能够按照要求进行施工。
（五）准备施工材料和设备：在准备施工材料和设备时，必须充分考虑施工任务和要求，选择高质量的材料和设备，确保施工质量和效率。
二、隧道施工过程中的安全措施（一）安全设施和标志：在施工现场必须设立相应的安全设施和标志，防止人员和车辆误入危险区域，确保施工现场的安全和有序。
（二）安全培训和考核：在施工前必须对施工人员进行安全培训和考核，使其充分了解施工中的各种危险和安全措施，提高其安全意识和自救能力。
（三）施工现场管理：在施工现场必须进行严格的管理，对施工人员和设备进行定期检查和维护，防止设备故障和安全事故的发生。
（四）应急预案：在施工中必须制定详细的应急预案，针对各种不同情况制定相应的应急措施和程序，利用现代技术和装备及时处理和解决突发事件。
三、隧道施工后的清理和维护（一）清理施工垃圾和废弃物：在施工结束后，必须及时清理施工现场的垃圾和废弃物，避免对周边环境造成不必要的污染和破坏。
（二）设备维护和保养：在施工结束后，对施工设备进行及时的维护和保养，确保其工作正常和安全。
（三）监测和评估：在施工结束后，必须对隧道的使用情况进行监测和评估，及时发现和解决问题，保证施工质量和使用效果。
隧道工程作业指导书
3．施工工艺及技术要求隧道衬砌遵循“仰拱适当超前、墙拱整体衬砌紧跟”的原则初期完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。
仰拱施作完成后，利用多功能作业平台人工铺设防水板、绑扎钢筋，采用液压整体式衬砌台车进行二次衬砌，仰墙一次性整体灌注施工。
混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，混凝土输送泵泵送入模。
衬砌施工工艺流程见图“衬砌施工工艺流程图”3.1衬砌模板模板衬砌台车必须按照隧道内净空尺寸进行设计与制造，钢结构及钢模必须具有足够强度、刚度和稳定性。
衬砌台车经施工单位会同监理单位验收合格后方可投入使用。
模板车长度宜为9～12m，具体设计应根据沉降缝、预留洞室和预埋管线位置综合确定。
模板台车侧壁作业窗户宜分层布置，层高不宜大于1.5m，每层宜设置4～5个窗口，其净空不宜小于45cm ×45cm。
拱顶部位应预留注浆孔，间距3m衬砌施工工艺流程图模板安装必须稳固牢靠，接缝严密，不得漏浆。
模板台车的走行轨Ⅱ级围岩段，宜设在底板垫层（35cm厚的c35钢筋混凝土）面上，Ⅲ～Ⅴ级围岩段，宜铺设在填充混凝土面上。
模板表面要光滑，与混凝土的接触面必须清理干净并涂刷隔离剂。
模板的安装允许偏差和检验方法见表1.3.2衬砌钢筋钢筋加工弯制前应调直，并将表面油渍、水泥浆和浮皮铁锈等均应清除干净；加工后的钢筋表面不应有消弱钢筋截面的伤痕；利用冷拉方法矫直伸长率：Ⅰ级钢筋不得超过2%，Ⅱ级钢筋不得超过1%。
﹙1﹚钢筋的加工应符合设计要求，其允许偏差和检验方法符合表2规定。
检验数量：施工单位按钢筋编号各抽检10%，并各不小于3件。
﹙2﹚钢筋安装及保护层厚度允许偏差和检验方法应符合表3规定。
表3 钢筋安装及保护层厚度允许偏差(mm)和检验方法﹙3﹚钢筋接头应设置在承受应力较小处，并应分散布置。
配制在“同一截面”内受力钢筋接头的截面面积，占受力钢筋总截面面积的百分率，应符合设计要求。
隧道施工安全作业指导书
隧道施工安全作业指导书
第一章一般平安作业规定
第一条对施工现场的出进料、材料堆放作出具体妥当的布置，在进洞前完成对风、水、电、路等设施的统支配。
其次条进洞前应先作好洞口工程，稳定好洞口边坡和仰坡，作好天沟，边沟等排水设施，确保地表水不危及隧道的工程平安。
第三条参与隧道施工的人员必需经过平安技术教育，熟识和遵守平安规章。
每周一进行平安学习，并将学习状况记录于周一平安学习班簿上，以备工地负责人检查。
第四条隧道施工各班组之间，应建成立完善的交接班制度与班前平安讲话制度，并将施工、平安等状况记载于交接班簿和班前讲话簿上，工地负责人员应仔细检查交接班状况。
- 1 -。
隧道施工作业指导书
隧道施工作业指导书一、引言隧道施工作业指导书旨在为隧道施工人员提供详细的施工作业指导，确保施工过程安全、高效、质量可控。
本指导书包括施工前准备、施工过程、施工安全、质量控制等方面的内容。
二、施工前准备1. 工程概述：介绍隧道工程的背景、目标和主要施工内容。
2. 施工方案：详细描述隧道施工的方法、工序和施工顺序。
3. 施工组织设计：确定施工团队的人员组成、职责分工和协调机制。
4. 施工设备准备：列出所需的施工机械设备及其数量、规格和性能要求。
5. 施工材料准备：明确所需的施工材料种类、数量和质量标准。
三、施工过程1. 施工进场：包括设立施工场地、搭建临时设施、组织人员进场等。
2. 地表开挖：根据施工方案要求，采用相应的开挖方法进行地表开挖。
3. 地下开挖：根据施工方案要求，采用相应的开挖方法进行地下开挖。
4. 支护与固结：根据地质条件和设计要求，选择合适的支护与固结措施。
5. 衬砌施工：根据设计要求，进行隧道衬砌的施工工艺和工序。
6. 排水与通风：确保隧道内的排水和通风系统正常运行。
7. 其他工程：根据具体工程要求，进行相应的施工工序。
四、施工安全1. 安全管理制度：明确施工期间的安全管理制度和安全责任人。
2. 施工现场安全：包括施工现场的防护措施、安全警示标识和施工人员的安全防护。
3. 施工机械安全：确保施工机械设备的安全使用和维护。
4. 施工作业安全：规定施工作业人员的安全操作规程和禁止行为。
5. 应急预案：制定施工期间的应急预案，包括事故处理和紧急疏散等。
五、质量控制1. 施工质量标准：明确隧道施工的质量要求和验收标准。
2. 质量控制措施：包括施工过程中的质量检测、监控和纠正措施。
3. 质量验收：规定隧道施工的质量验收程序和验收标准。
六、施工记录与报告1. 施工日志：记录施工过程中的关键节点、问题和解决措施。
2. 施工报告：定期向相关部门提交施工进展报告和质量安全情况报告。
七、总结与展望本指导书总结了隧道施工的经验教训，对今后类似工程的施工提出了展望和建议。
隧道工程作业指导书
一、隧道开挖作业指导书1 目的明确隧道开挖作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道开挖施工，尽可能地减少超欠挖，保证隧道的开挖作业安全、保证开挖质量。
2 编制依据1）、杭瑞高速毕都10标段施工图；3 适用范围适用于杭瑞高速毕都10标段内隧道施工。
4 隧道开挖施工4.1 方案设计要求本线隧道按新奥法原理组织施工，并要根据不同围岩级别及周边环境选择相应工法，应根据监控量测结果，适时施作二次衬砌。
隧道开挖采取钻爆法施工,洞口段采用明挖法施工，洞身段Ⅱ级围岩采用全断面法施工，3级围岩地段采用台阶法施工，Ⅳ级围岩地段采用三台阶临时仰拱法或三台阶法开挖，Ⅴ级围岩地段采用四步CD法或三台阶临时仰拱法开挖。
隧道开挖前，首先完成洞口截水沟、洞口土方及边仰坡防护施工。
洞口土方采用挖掘机配合装载机自上而下分层施工，大型自卸汽车运输，并及时做好坡面防护，开挖一段（台阶）防护一段（台阶）。
洞口明洞采用明挖法施工，开挖至明暗分界线后，先施做护拱混凝土，然后施做暗洞超前大管棚，随后立即做好明洞衬砌，随后进入暗洞施工，待明洞混凝土达到设计规定的强度后及时进行明洞洞顶回填。
弱围岩隧道开挖采用人工配合挖掘机进行，出碴采用装载机配合大型或中型自卸汽车无轨运输。
石质隧道采用钻爆法开挖，出碴采用装载机配合大型或中型自卸汽车无轨运输。
施工通风采用管道压入式通风。
在施工过程中应不断总结经验，优化工艺。
加强超前地质预测、预报，加强围岩监控量测管理。
根据量测结果，及时调整预留变形量及支护参数，适时施作二次衬砌，确保隧道安全。
开挖方法的改变，要严格按程序申请设计变更。
4.2 中隔壁法（CD法）CD法是在软弱围岩大跨度隧道中，先开挖隧道的一侧，并施作中隔壁，然后再开挖另一侧的施工方法，主要应用于双线隧道进出口Ⅴ级围岩浅埋地段。
4.2.1 CD法施工工艺CD法施工工艺流程见图1。
4.2.2 CD法施工工序说明CD法施工工序见图2。
㈠、⑴利用上一循环架立的钢架施作隧道侧壁Ф42超前钢花管及导坑侧壁Ф22水平锚杆超前支护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录超前小导管施工作业指导书 (1)管棚施工作业指导书 (9)初期支护施工作业指导书 (20)锚杆施工作业指导书 (50)钢筋网施工作业指导书 (60)钢架施工作业指导书 (69)喷射混凝土施工作业指导书 (80)隧道开挖施工作业指导书 (95)仰拱栈桥施工作业指导书 (123)明洞及洞门工程施工作业指导书 (138)防排水施工作业指导书 (163)附属构筑物施工作业指导书 (184)二次衬砌施工作业指导书 (199)监控量测作业指导书 (229)超前地质预报作业指导书 (200)1 适用范围适用于新建铁路九景衢铁路JQJXZQ-3标隧道工程的超前小导管施工。
2 设计概况及编制依据2.1 设计概况九景衢铁路JQJXZQ-3标共有隧道12座，其中小港村隧道起止里程DK080+923～DK081+205.5，全长282.5米。
田畈村一号隧道长DK082+595～DK082+850，长255米。
田畈村二号隧道DK82+950～DK83+345，长395米。
张家岭隧道DK90+340～DK90+545，长205米。
岑家隧道DK90+600～DK90+913，长313米。
汪桥隧道起止里程DK92+005～DK92+233，全长228米。
陈家坳一号隧道起止里程DK98+995～DK99+200，全长205米。
陈家坳二号隧道起止里程DK99+830～DK100+112，全长282米。
红岩坞隧道起止里程DK100+275～DK100+435，全长160米。
其家岭一号隧道起止里程DK104+555～DK104+796，全长241米。
其家岭二号隧道起止里程DK104+885～DK105+071，全长186米。
桂花村隧道起止里程DK106+480～DK107+095，全长615米。
隧道主体结构采用曲墙带仰拱复合式衬砌，衬砌采用C35防水钢筋混凝土结构，砼抗渗等级不低于P10，地下水发育且侵蚀严重地段抗渗等级不低于P12。
隧道初期支护由架设钢拱架，挂钢筋网、锚杆和喷射混凝土组成。
2.2 编制依据①《铁路隧道工程施工技术指南》(TZ204-2008 )②《铁路隧道工程施工质量验收标准》(TB10417-2003)及2009年局部修订（铁建设【2009】209号）③《双线隧道施工方法、辅助施工措施及防排水参考图》（九景衢施隧参04）④《九景衢铁路JQJXZQ-3标段隧道设计图》（九景衢施隧08～19）3 验收标准《铁路隧道工程施工技术指南》(TZ204-2008 )《铁路隧道工程施工质量验收标准》(TB10417-2003)及2009年局部修订（铁建设【2009】209号）4 作业准备4.1 内业技术准备在施工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底。
对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
4.2 外业技术准备Ф42和Ф50热轧无缝钢管、注浆材料等施工材料的采购，钻孔，注浆等设备的选用与采购，材料的试验，配合比的设计，施工队伍的选择。
钢花管按设计要求进行加工。
施工场地平整，风，水，电的设臵。
其它辅助措施的准备，施工测量。
5 技术要求超前小导管配合型钢管架使用，应用于隧道Ⅳ、Ⅴ级围岩拱部超前注浆预支护，其纵向搭接长度不小于1.0m。
超前小导管设计参数：本标段超前小导管类型有3种，Ⅰ型超前小导管:单层小导管，小导管环向间距50cm，钢管外插角为5°～10°，外径42mm，壁厚3.5mm，长4.5m；Ⅱ型超前小导管: 单层小导管，小导管环向间距40cm，钢管外插角为5°～10°，外径42mm，壁厚3.5mm，长4.5m；Ⅲ型超前小导管: 双层小导管，小外径50mm，壁厚5mm，长5m。
注浆材料：1:1水泥浆液。
设臵范围：拱部120°范围。
6施工程序与工艺流程6.1工艺流程施工工艺流程见图1。
6.2 施工程序6.2.1 制作钢花管1、钢管的长度、规格应满足设计要求，注浆孔采用机械钻孔，注浆孔间距须用专用卡具进行定位钻孔。
不得采用电焊或氧气、乙炔进行吹孔。
2、小导管采用Ф42和Ф50无缝热轧钢管制成，前端做成尖锥形，在前部钻注浆孔，管壁上每隔15cm梅花型钻眼，眼孔直径为10mm，呈梅花型布臵，尾部不小于30cm作为不钻孔的止浆段。
6.2.2 小导管安装⑴小导管安装采用钻孔打入法。
测量放样，在设计孔位上做好标记。
⑵用凿岩机或煤电钻钻孔开钻，采用高压风进行清孔。
⑶将小导管穿过拱架，与拱架连接时，严禁小导管臵于拱架下方，并且要求与拱架连接牢固。
用凿岩机或锤击直接将小导管顶入，顶入长度不小于钢管长度的90%，外露30cm支撑于开挖面后方的钢架上，与钢架共同组成预支护体系，同时也便于连接孔口阀门和管路。
注意在安装小导管前，在孔口端用沾有CS胶泥麻筋缠绕成不小于孔径的纺锤形柱塞，以便钢管顶进孔内后，使孔口处的小导管外壁与孔壁间隙堵塞严密。
6.2.3 注浆根据设计要求，小导管填充水泥砂浆。
采用专用注浆泵注浆。
砂浆拌制，注浆前先冲洗管内沉积物，由下至上顺序进行。
单孔注浆压力为0.5～1.0Mpa，一般按注浆量达到设计注浆量作为注浆结束标准。
当注浆压力达到终压并稳定10～15min,注浆量仍达不到设计量，但达到设计量的80%以上时，也可结束该孔注浆。
图1 超前小导管施工工艺流程图注浆施工中认真填写注浆记录，随时分析和改进作业，并注意观察施工支护工作面的状态。
注浆参数应根据注浆试验结果及现场情况调整。
注浆结束后，用塑胶泥封堵孔口及周围裂隙，防止浆液倒流。
必要时在小导管附件及工作面喷射混凝土，以防止工作面坍塌。
6.2.4 注浆异常现象处理⑴串浆时及时堵塞串浆孔。
⑵泵压突然升高时，可能发生堵管，应停机检查。
凝时间。
7 施工要求①小导管的安设应采用引孔顶入法。
②钻孔方向应顺直。
③钻孔深度和直径应与导管匹配。
④钻孔采用吹孔法清孔。
⑤小导管口应安装孔口阀门，外露长度不宜小于30cm。
⑥注浆应采用注浆泵注浆，为加速注浆，可安装分浆器同时多管注浆。
⑦配制好的浆液应在规定时间内注完，随配随用。
⑧注浆顺序为由下至上，浆液先稀后浓。
⑨注浆压力应符合设计要求，使浆液充满钢管及其周围的空隙。
8 劳动组织每工班钻孔及注浆施工人员不宜少于12人，其中小导管加工制作4人，钻孔工3人，注浆工5人。
9 材料要求钢管采用热轧无缝钢管，壁厚符合设计要求，表面无锈蚀。
水泥采用P.O42.5普通硅酸盐水泥。
10 机械设备配臵KBY-50/70注浆泵2台、风动凿岩机3台、气焊机1台、BX1-500电焊机1台。
11 质量控制及检验11.1质量控制要点11.1.1小导管安装一般采用钻孔打入发，即先按设计要求钻孔，钻孔直径度不小于钢管长度的90％，并用高压风将钢管内的岩土吹出。
11.1.2小导管安设后，用塑胶泥封堵孔口及周围裂隙，必要时在小导管附近及工作面喷射混凝土，以防止工作面坍塌。
11.1.3隧道的开挖长度应小于小导管的注浆长度。
11.1.4注浆前应进行压水实验，检查机械设备是否正常，管路连接是否正确，为加快注浆速度和发挥设备效率。
11.1.5注浆量达到设计注浆量或注浆压力达到设计终压时可结束注浆。
防止堵管，跑浆，漏浆。
做好注浆记录，以便分析注浆结果。
11.2 质量检验11.2.1主控项目⑴超前小导管所用钢管进场必须按批抽取试件作力学性能（屈服强度、抗拉强度和伸长率）和工艺性能（冷弯）试验，其质量必须符合国家有关规定及设计要求。
检验数量：以同牌号、同炉罐号、同规格、同交货状态的钢管，每60t 为一批，不足60t按一批计。
施工单位每批抽检一次；监理单位按施工单位抽检次数的10%进行见证检验，但至少一次。
检验方法：施工单位检查每批质量证明文件并进行相关性能试验；监理单位检查全部质量证明文件和试验报告，并进行见证取样检测或平行试验。
超前小导管所用的钢管的品种和规格必须符合设计要求。
检验数量：施工单位、监理单位全部检查。
检查方法：观察、尺量。
⑵超前小导管与支撑结构的连接应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检查方法：观察、尺量。
⑶超前小导管的纵向搭接长度应符合设计要求。
检查方法：观察、尺量。
11.2.2 一般项目(1)超前小导管施工允许偏差应符合表1的规定。
表1 超前小导管施工允许偏差检查数量：施工单位每环抽查3根检查方法：仪器测量、尺量(2)注浆浆液的强度和配合比应符合设计要求，且浆液必须充满钢管及周围的空隙。
检验数量：施工单位全部检查。
检验方法：查施工记录的注浆量和注浆压力，观察。
12 安全及环水保要求①施工现场应有安全标志。
在陡坎，沟，槽，坑，井等危险部位必须设有防护设施和安全标志。
②施工用电设备应实行一机一闸一漏一箱；漏电保护装臵应与设备相匹配。
不得用一个开关直接控制二台及以上的用电设备。
③在作业台车等高处作业中的安全标志和各种用于高处作业的设施，使用前应检查。
④高处作业必须系安全带，安全带应挂载牢固的物件上，，临边作业应设臵防护围栏和安全网；悬空作业应有可靠的安全防护设施。
全性能。
⑥施工过程中确保钻机稳定牢靠，注浆管接头及高压风水管连接牢靠。
⑦施工期间，尤其在注浆时，应对支护的工作状态进行检查。
当发现支护变形或损坏时，应立即停止注浆，采取措施。
⑧施工中的废料、弃渣不得随意丢弃，应按要求运至渣场；按环保部门要求处理施工废水和试验用废水，不得随意排放。
1 适用范围适用于九景衢铁路JQJXZQ-3标隧道工程的管棚施工作业。
2 设计概况及编制依据2.1 设计概况九景衢铁路JQJXZQ-3标隧道工程是九景衢铁路的重要工程。
隧道位于本标段共有隧道12座，隧道全长3367.5m，Ⅲ级围岩310m, Ⅳ级围岩515m，Ⅴ级围岩1951.5m。
隧道主体结构采用曲墙带仰拱复合式衬砌，衬砌采用C35防水钢筋混凝土结构，砼抗渗等级不低于P10，地下水发育且侵蚀严重地段抗渗等级不低于P12。
隧道初期支护由架设钢拱架，挂钢筋网、锚杆和喷射混凝土组成。
2.2 编制依据①《铁路隧道工程施工技术指南》(TZ204-2008 )②《铁路隧道工程施工质量验收标准》(TB10417-2003)及2009年局部修订（铁建设【2009】209号）③《双线隧道施工方法、辅助施工措施及防排水参考图》、（九景衢施隧参04）④《九景衢铁路JQJXZQ-3标段隧道设计图》、（九景衢施隧08～19）⑤《铁路隧道工程施工安全技术规程》(TB10304-2009 )3 验收标准《铁路隧道工程施工技术指南》(TZ204-2008 )《铁路隧道工程施工质量验收标准》(TB10417-2003)及2009年局部修订（铁建设【2009】209号）①完成临建场地营区标准化建设，相关技术施工人员进场齐全，相应施工设备符合开工条件，人员，设备，材料，开工报告，试验报表通过审批，具备开工条件。
