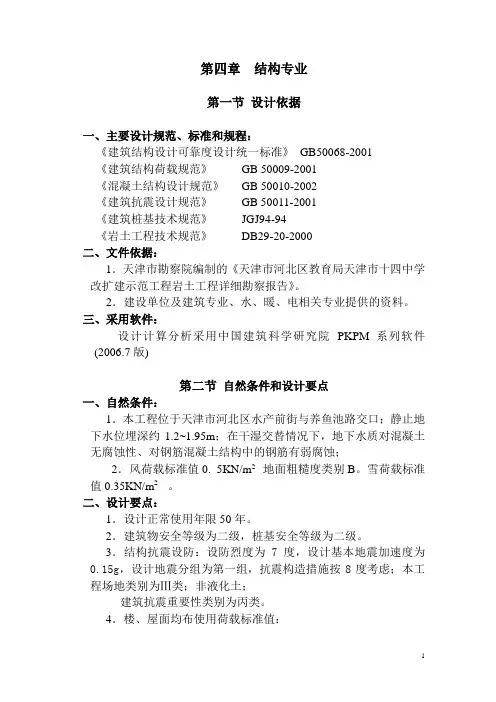

第四章结构专业第一节设计依据一、主要设计规范、标准和规程：《建筑结构设计可靠度设计统一标准》GB50068-2001《建筑结构荷载规范》GB 50009-2001《混凝土结构设计规范》GB 50010-2002《建筑抗震设计规范》GB 50011-2001《建筑桩基技术规范》JGJ94-94《岩土工程技术规范》DB29-20-2000二、文件依据：1．天津市勘察院编制的《天津市河北区教育局天津市十四中学改扩建示范工程岩土工程详细勘察报告》。
2．建设单位及建筑专业、水、暖、电相关专业提供的资料。
三、采用软件：设计计算分析采用中国建筑科学研究院PKPM系列软件(2006.7版)第二节自然条件和设计要点一、自然条件：1．本工程位于天津市河北区水产前街与养鱼池路交口；静止地下水位埋深约1.2~1.95m；在干湿交替情况下，地下水质对混凝土无腐蚀性、对钢筋混凝土结构中的钢筋有弱腐蚀；2．风荷载标准值0. 5KN/m2 地面粗糙度类别B。
雪荷载标准值0.35KN/m2 。
二、设计要点：1．设计正常使用年限50年。
2．建筑物安全等级为二级，桩基安全等级为二级。
3．结构抗震设防：设防烈度为7度，设计基本地震加速度为0.15g，设计地震分组为第一组，抗震构造措施按8度考虑；本工程场地类别为Ⅲ类；非液化土；建筑抗震重要性类别为丙类。
4．楼、屋面均布使用荷载标准值：按现行《建筑结构荷载规范》标准取值如下：教室、办公室、试验室、阅览室、会议室使用活荷载为2.0KN/㎡；报告厅使用活荷载为3.0KN/㎡；洗手间使用活荷载为2.0KN/㎡；门厅、走廊使用活荷载为2.5KN/㎡；餐厅使用活荷载为2.5KN/㎡楼梯使用活荷载为3.5KN/㎡；书库使用活荷载为5.0KN/㎡；天文馆使用活荷载为4.0KN/㎡；不上人屋面使用活荷载为0.5KN/㎡；上人露台使用活荷载为2.0KN/㎡；屋顶休闲广场使用活荷载为3.5KN/㎡。
外墙容重为5.5KN/m3；内隔墙容重为8KN/m3。
建筑设计初步设计说明
建筑设计初步设计说明建筑设计的初步设计是指在方案设计的基础上，对建筑的主要构造、功能布局、空间形式等方面进行进一步的详细设计。
以下为建筑初步设计的说明。
一、总体方案首先，根据建筑用地的情况和功能要求，确定总体方案。
包括建筑的布局方式、功能划分、建筑体量、高度、平面形态等。
1.建筑布局方式：根据用地特点和规划要求，选择合适的布局方式，如线性布局、U型布局、L型布局等。
2.功能划分：根据建筑的使用性质和功能要求，合理划分建筑的各个功能区域，包括进出口、大厅、办公区、会议室、展示区等。
3.建筑体量和高度：根据总体规划和用地条件确定建筑的体量和高度，考虑建筑的比例和与周围环境的协调性。
4.平面形态：根据建筑功能和效果要求，确定建筑的平面形态，如矩形、圆形、方形等，同时考虑建筑的空间连续性和布局合理性。
二、空间布局根据总体方案，进行建筑的空间布局设计。
主要包括各个功能区域的位置、面积和内部分隔。
1.功能区域的位置：根据建筑功能要求和使用者的便利性，确定各个功能区域的位置，如进出口的位置、办公区的位置、会议室和展示区的位置等。
2.功能区域的面积：根据各个功能区域的使用需求，确定各个功能区域的面积大小，保证各个功能区域的舒适性和灵活性。
3.内部分隔设计：根据功能划分和使用要求，在建筑内部进行合理的空间分隔设计，如隔墙、隔断、隔音等，满足各个功能区域的使用需求。
三、构造设计进行建筑的构造设计，包括立面设计和结构设计。
1.立面设计：根据建筑的功能和造型要求，进行建筑立面的设计，考虑立面的美观性和与周围环境的协调性，选择合适的立面材料和形式。
2.结构设计：根据建筑的体量和高度，确定建筑的结构形式，如钢结构、混凝土结构等，同时考虑建筑的稳定性和抗震性。
四、效果图设计进行建筑效果图的设计，包括外观效果图、室内效果图等。
通过效果图可以直观地展示建筑的外观和内部空间，给业主和相关人员提供一个直观的参考。
五、环境设计考虑建筑与周围环境的协调性，进行环境设计。
范本-结构初步设计说明
结构设计1、项目概况“永外海户屯商业金融（鑫福海大厦）项目”位于北京市丰台区南苑路东侧，木樨园桥东南部。
地上7层，结构高度36.3m，地下5层，埋深约23m，建筑功能为商业、餐饮、车库。
地上面积：50057㎡，地下面积：55945㎡。
地下平面尺寸约118mx100m，地上平面尺寸约94mx73m，结构体系为钢管砼柱与钢梁、钢支撑组成的钢框架-支撑体系。
本工程地下一层~地上七为商铺，地下二层~地下五层为卸货区和设备机房,物业用房和汽车停放库。
其中地下五层局部设核六级人员掩蔽和核六级人防物资库，平时为汽车库。
地下五层层高3.9米，地下四~三层高3.7米，地下二~一层高5.1米，首层层高5.7米，上部各层层高5.1米。
2、设计依据2.1结构设计中执行的主要规范、规程、标准、规定：建筑结构可靠度统一标准（GB50068-2001）建筑工程设计文件编制深度规定（2008年版）建筑抗震设防分类标准（GB50223-2008）建筑结构荷载规范（GB50009-2012）混凝土结构设计规范（GB50010-2010）钢结构设计规范（GB50017-2003）建筑抗震设计规范（GB50011-2010）高层建筑混凝土结构技术规程（JGJ3-2010）高层民用建筑钢结构技术规程（JGJ99-98）建筑地基基础设计规范（GB50007-2011）建筑桩基技术规范（JGJ94-2008）高层建筑箱形与筏形基础技术规范（JGJ6-2011）钢骨混凝土结构技术规程（YB9082-2006）型钢混凝土组合结构技术规程（JGJ138-2001）高层建筑钢-混凝土混合结构设计规程（CECS 230:2008）钢管混凝土结构设计与施工规程（CECS 28:90）高层建筑结构用钢板（YB 4104-2000）地下工程防水规范（GB50108-2008）人民防空地下室设计规范（GB50038-2005）钢-混凝土组合楼盖结构设计与施工规程（YB 9238-92）高层民用建筑设计防火规范（GB50045-95（2005版））建筑钢结构防火技术规范（CECS200-2006）建筑钢结构焊接技术规程（JGJ81-2002）钢结构高强度螺栓连接的设计、施工及验收规程（JGJ 82-91）普通混凝土配合比设计规程（JGJ55-2000）2.2其他依据北京京岩工程有限公司提供的《鑫福海大厦岩土工程勘察报告》3、建筑结构主要参数结构设计基准期50年结构设计年限50年建筑安全等级二级结构重要系数γ1.0抗震设防类别重点设防类（乙类）结构抗震性能目标 D人防等级抗力等级为核六级，防化等级为丁级地基基础设计等级甲级结构高度36.3米地下工程防水等级一级耐火等级一级±0.000的绝对标高39.7米4、荷载4.1附加恒载与活载下表中的数值不包括自重：单位kN/m2幕墙为玻璃幕墙，穿孔板幕墙和GRC板幕墙，沿立面2.0kN/m²设计墙柱基础时的活载折减系数：0.94.2风荷载按国家标准《建筑结构荷载规范》GB 50009-2012a)基本风压：0.45kN/m2 (重现期50年用于验算变形和承载力)b)地面粗糙度：因场地位于市区，附近为多高层建筑，按C类c)结构阻尼比： 0.04d)风压体型系数： 1.30（高宽比不大于4的矩形建筑）e)层间位移限值： 1/400（CECS 230:2008）4.3雪荷载根据《建筑结构荷载规范》，北京市50年一遇的雪压为0.4 kN/m2。
结构初步设计说明
结构初步设计说明一、工程概况本工程位于北京XXXF区10号地西部，地段南临XXXX街，西临XXXX侧大街。
总建筑面积42161.0m2，其中地上28182.0m2。
综合办公用房；地下五层，功能为停车库和餐饮用房。
结构型式为框架--剪力墙体系。
建筑高度68.50m。
二、建筑结构的设计使用年限和安全等级三、自然条件3.1. 风雪荷载3.2. 抗震设防的有关参数3.3．场地标准冻深： 0.80m3.4.场地的工程地质及水文地质条件根据XXX市勘察设计研究院2004年7月16日提供的《岩土工程勘察报告（初勘）》(工程编号2004技0716)进行结构初步设计。
本工程地质条件如下：3.4.1 场地,地形本工程场区地形基本平坦，自然地面标高约在46.65~47.33m左右。
3.4.2 地层土质概述本工程拟建场区自然地面下约40m范围内的地层，按成因年代可基本分为人工堆积层和第四纪沉积层两大类，并按岩性及工程特性进一步划分为七个大层，分述如下：表层为人工堆积的厚度1.90~5.00m的房渣土、碎石填土层及粉质粘土填土、粘质粉土填土层；以下为第四纪沉积土层，见表3.4.43.4.3 地下水情况本工程场地内静止水位标高约在 25.72~26.03m左右，埋深20.7~ 21.3m左右，一般年变幅为1~2m。
地下水为地表滞水，对钢筋无腐蚀。
本工程场区近3~5年最高地下水位标高可达31.40m左右。
3.4.4 地基土承载力标准值、压缩模量3.4.5 地基基础方案的分析本工程基底标高在20.700m左右，持力层土质为第四纪沉积的卵石层( ⑤层),该持力层土质工程性质较良好，地基承载力较高，地基承载力特征值为320kpa。
在进行地基承载力深宽修正时,修正公式及修正系数按照《北京地区建筑地基基础勘察设计规范》(DBJ01-501-92)中有关内容进行计算分析，初步提供如下分析及建议：本工程一般可采用天然地基方案，须解决的主要基础设计问题是高低层建筑之间差异沉降的控制。
结构初步设计说明范本
结构初步设计说明1.工程概况本工程位于天津市xx区10号地西部，该地段南临xx大街。
主要功能地上为综合办公用房，地下为停车库和餐饮用房。
建筑的长为，宽为，总高度为。
地上17层，地下2层。
1~4层层高为，5~17层为，18层为；地下一层层高为，地下二层为。
主要结构跨度为、和。
结构体系为框架-剪力墙结构，基础形式为钻孔灌注桩基础。
2.设计依据2.1.主体结构设计使用年限为50年。
2.2.自然条件：2.2.1.基本风压为m2（n=50）；2.2.2.基本雪压为m2（n=50）；2.2.3.抗震设防烈度为7度（）。
2.3.岩土工程勘察报告：根据天津市地质工程勘察院2011-11-28提出的《建设发展大厦岩土工程勘察报告（详勘）》（工号KC2011E373）进行结构初步设计。
2.4.建设单位提供的人防设计批复文件等书面要求。
2.5.政府有关主管部门对方案设计的批复文件。
2.6.本工程设计所执行的主要标准、规范、规程和规定如下：1)《建筑结构荷载规范》GB50009-2001（2006年版）2)《建筑地基基础设计规范》GB50007-20013)《建筑桩基技术规范》JGJ94-20084)《混凝土结构设计规范》GB50010-20105)《建筑抗震设计规范》GB50011-20106)《钢结构设计规范》GB50017-20037)《岩土工程技术规范》DB29-20-20008)《天津市预防混凝土碱-集料反应技术规程》(DB/T29-176-2010)9)《建筑设计防火规范》GB50016－200610)《高层建筑混凝土结构技术规程》JGJ3-201011)《人民防空地下室设计规范》GB5003812)《地下工程防水技术规范》GB5010813)《建筑地基处理技术规范》JGJ 79-20023.建筑分类等级3.1.建筑分类等级见表。
表建筑分类等级4.主要荷载(作用)取值4.1.楼(屋)面活荷载见表。
表活荷载标准值注：其他未列项目见现行标准、规范及规程。
(完整版)05G104民用建筑工程结构初步设计说明
XX （二期）小区住宅结构初步设计说明1工程概况本住宅小区位于 xx 市第一机床厂院内，总用地面积为 2.53公顷。
本工程由拟建场地南侧的三栋格式住宅（1~3号楼）和北侧的多层住宅（6~10号楼）合围而成。
两排楼中间为集中 绿地，覆土 3m 一下为地下车库（4号楼）地下车库西面为锅炉房（5号楼）。
总面积约为12.4 万怦，各项工程的概况如下表：子项名 称 地下层 数地上层 数房屋高 度结构体 系 楼盖结 构基础型 式1号楼21542.000钢筋混 凝土剪 力墙结 构 钢筋混 凝土现 浇楼盖筏型基 础4号楼1钢筋混 凝土结 构 住下独 立加防 水板5号楼 0 1 5.000 框梁结 构 独立基 础 6号楼514.000砌体结 构转下条 形基础2 2、3号楼与1号楼完全相同；7、8、9、10号楼与6号楼完全相同。
2建筑结构的设计使用年限和安全等级叵 ⑷▽ 国 叵结构的安全等 级 二级 设计使用年限 50年 抗震设防类型 丙类: 地基基础设计 等级乙类 地下室防水等 级二级3自然条件初步设计依据的岩土工程勘察报告为xx市地质勘察基础工程公司2004年5月编制的《xx市第一机床厂住宅岩土工程勘察报告》（工程编号2004初勘021），其主要内容如下：3.4.1位置及环境和地形地貌拟建场地位于xx市第一机床厂院内，场地地形基本平坦，自然地面标高在44.670m-45.490m之间。
地貌单元属永定河及温榆河流洪积扇中下部。
3.4.2 地物及洞穴因现有厂房未拆除，1号、2号及地下车库不分钻孔（7k15、zk19~zk21、zk24、zk25、zk36）未施工，待条件具备后须补勘。
场地原有的建筑物未拆除，使部分钻孔位移，但不影响钻孔的精1）水文地质特征拟建场区在本次勘察深度范围内分布有1层地下水，地下水类型及钻探期间实测水位2）理念最高水位记录工程场区1955年水位标高达到43.00m左右，埋深2.00m左右，近3-5年地下水最高水位标高42.50m左右；3）地下水腐蚀性测试及评价场区地下水对混凝土及钢材无腐蚀性；4）基础设计水位的确定如地下室没有主要机电设备，一旦进水将使建筑物正常使用受到影响或损失，建筑防水设计应按历年最高水位考虑；验算地下室外墙承载能力及地下车库抗浮验算时设计水位的取值，可根据历年最高水位标高，按有关规范或标准的规定确定。
初步设计文本
