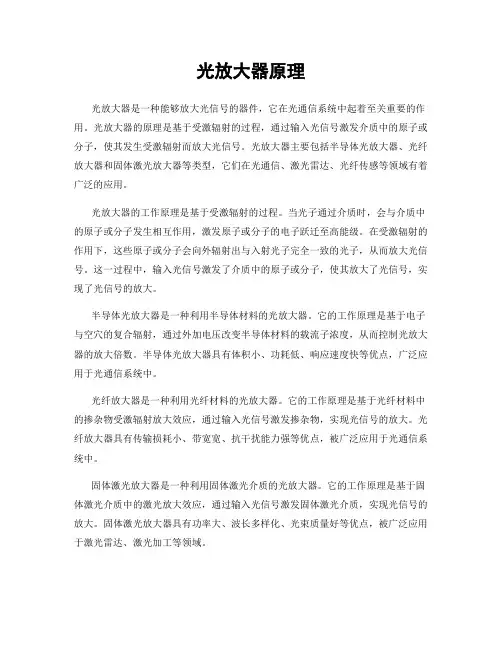

半导体光放大器的应用

光放大器发展历史

历史： 1954年第一台NH3分子微波盆子放大器研制成功，人们发现，可通过原子或分子中的受激放大来获得单色的相干电磁波，称为脉塞(Maser——Microwave Amplification by Stimulated Emission of radiation)。1958年肖洛(Schawlow ) 和汤斯(Townes) 将Maser原理推广到光频波段，1960年梅曼(Mamain)利用红宝石介质的受激放大原理研制成第一台红宝石激光器，称为莱塞(Laser—Light Amplification by Stimulated Emission of Radiation) 或称激光。不管是Maser还是Laser，其产生相干电磁波辐射的机理都是基于电滋波的受激放大。自1960年以来激光器已得到了飞跃的发展和广泛的应用，然而作为激光器先导的光放大的发展却比较缓慢，直到80年代，在光纤通信发展的推动下，才开始引起足够的重视。进人90年代后光纤放大器的问世已引起了光纤通信技术的重大变革，在60年代半导体激光二极管尚未成熟，但已在77K下，首先进行了GaAs同质结行波半导体放大器的研究，开创了半导体光放大器研究的先河，确立了半导体光放大器的基本理论。至1970年，双异质结结构（DH）激光器问世后，又实现了TW半导体光放大器的室温连续工作。在1973年至1975年间，开始从光纤通信应用要求出发，研究双异质结结构TW和F-P光放大器的特性并取得重要进展。80年代初，采用消除反射光的光隔离器和精确的光频率调谐技术，深人研究了AlGaAs F-P 光放大器的增益、带宽、饱和增益与噪声特性及其对光纤通信系统性能的影响。同时开始研究半导体放大器的注人锁定现象、机理、设计和放大特性。随着光纤通信技术的发展,80年代中期开始研究适用于1. 3μm和1. 5μm波长的InGaAsP半导体光放大器 60年代初，与半导体光放大现象研究的同时，也对掺稀土元素的光纤的光谱特性进行了研究,Koesker发现了掺钕(Nd)光纤的激光辐射现象，Snitzerr发现了掺铒光纤在1.5μm处的激光辐射特性,当时这些研究都是期望研制稀土光纤激光光源而不是光纤放大器，由于稀土光纤的热悴灭效应难以解决，而半导体激光器发展迅速并日趋成熟，因此稀土光纤放大器的研究处于停步不前状态。直至80年代初，在光纤中发现了受激喇受效应，人们又开始恢复了对光纤放大器研究的兴趣，期望能用于光纤通信系统中但这种放大方案效率低，需要高功率的泵浦光源，无法在通信系统中应用。当时光纤通信的研究重点集中在高性能再生中继器和高灵敏度相干检测技术。但是在1985~ 1986年间，英国南安普顿大学的Payne等人有效地解决了掺铒光纤(EDF)的热淬灭问题，首次用MCVD方法研制成纤芯掺杂的铒光纤，并实现了1. 55μm低损耗窗口的激光辐射,1987年他们采用650nm染料激光器作为泵浦光源，获得了28dB小信号增益。同年AT&TBell实验室的Desurvire等人，采用514nm氢离子激光器作为泵浦光源，也获得了22. 4dB的小信号增益。接着在1989年，利用1. 49μm半导体激光器作为泵浦源获得了37dBE小信号增益，Laming等利用980nm, 11mW泵浦功率也得到24dB小信号增益，同年日本NTT实验室首次利用1. 48μm半导体激光泵浦的掺饵光纤放大器作为全光中继器放大5Gb/s孤子脉冲，实现了100km的无误码传输。980nm和1 480nm 半导体激光泵浦的掺铒光纤放大器具有增益高、频带宽、噪声低、效率高，连接损耗低，偏振不灵敏等特点，在90年代初得到了飞速发展，成为当时光放大器研究发展的主要方向，极大地推动了光纤通信技术的发展。自此以后，掺饵光纤放大器的研究在多方面开展，建立了多种理论分析模型，提出了增益均衡和扩大增益带宽的方案和方法，进行了多种系统应用研究，同时进行了氟化玻璃饵光纤放大、分布式光纤放大器和双向放大器的研究，使掺饵光纤放大器及其应用得到了飞速发展。此外又开展了掺镨(Pr),掺镱(Yb) ,掺钬(Ho},掺铥(Tm)等光纤放大器的研究。使光纤放大器的研究全面发展。 60年代初，在激光技术发展起来后，以高强度单色光照射光学介质，开辟了非线性光学的研究领域，揭示了受激喇曼散射、受激布里渊散射、四波混频和参量过程的物理机制。1972年Stolen等首先在光纤喇曼激光器的实验中发现了喇曼增益，初期的研究主要侧重于制成光

光纤通信课后习题解答第7章光放大器参考题答案 (1)

第七章光放大器 复习思考题答案 1．光放大器在光纤通信中有哪些重要用途？ 答：（1）利用光放大器代替原有的光电光再生中继器，能够大幅度延长系统传输距离。 （2）在波分复用系统中，它一方面可以同时实现多波长的低成本放大，另一方面，可以补偿波分复用器，波分解复用器、光纤光缆等无源器件带来的损耗。 （3）光放大器在接入网中使用，可以补偿由于光分支增加带来的损耗，使得接入网服务用户增加，服务半径扩大。 （4）光孤子通信必须依靠光放大器放大光信号，使光脉冲能量大到可以在光纤中满足孤子传输条件，从而实现接近无穷大距离的电再生段传输。 （5）光放大器在未来的光网络中必将发现越来越多的新用途。 2．光放大器按原理可分为几种不同的类型？ 答：光放大器按原理不同大体上有三种类型。 （1）掺杂光纤放大器，就是将稀土金属离子掺于光纤纤芯，稀土金属离子在泵浦源的激励下，能够对光信号进行放大的一种放大器。 （2）传输光纤放大器，就是利用光纤中的各种非线性效应制成的光放大器。 （3）半导体激光放大器，其结构大体上与激光二极管（Laser Diode，LD）相同。如果在法布里－派罗腔（Fabry-Perot cavity，F-P）两端面根本不镀反射膜或者镀增透膜则形成行波型光放大器。半导体光放大器就是行波光放大器。 3．光放大器有哪些重要参数？ 答：光放大器参数主要有（1）增益；（2）增益带宽；（3）饱和输出光功率；（4）噪声指数。 4．简述掺杂光纤放大器的放大原理。 答：在泵浦源的作用下，掺杂光纤中的工作物质粒子由低能级跃迁到高能级，得到了粒子数反转分布，从而具有光放大作用。当工作频带范围内的信号光输入时，信号光就会得到放大，这就是掺杂光纤放大器的基本工作原理。只是掺杂光纤放大器细长的纤形结构使得有源区能量密度很高，光与物质的作用区很长，有利于降低对泵浦源功率的要求。 5．EDFA有哪些优缺点？ 答：EDFA之所以得到迅速的发展，源于它的一系列优点： （1）工作波长与光纤最小损耗窗口一致，可在光纤通信中获得广泛应用。 （2）耦合效率高。因为是光纤型放大器，易于与光纤耦合连接，也可用熔接技术与传输光纤熔接在一起，损耗可降至0.1dB，这样的熔接反射损耗也很小，不易自激。 （3）能量转换效率高。激光工作物质集中在光纤芯子，且集中在光纤芯子中的近轴部分，而信号光和泵浦光也是在近轴部分最强，这使得光与物质作用很充分。 （4）增益高，噪声低。输出功率大，增益可达40dB，输出功率在单向泵浦时可达14dBm，双向泵浦时可达17dBm，甚至可达20dBm，充分泵浦时，噪声系数可低至3~4dB，串话也很小。 （5）增益特性不敏感。首先是EDFA增益对温度不敏感，在100 C内增益特性保持稳定，另外，增益也与偏振无关。

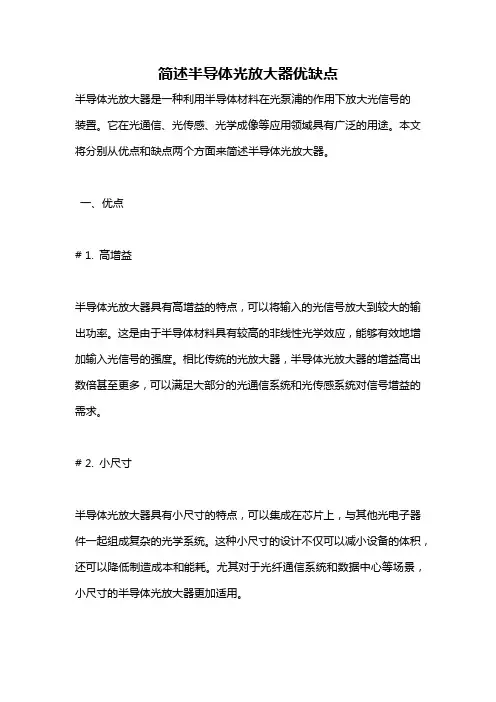

半导体光放大器(SOA)

半导体光放大器(SOA) SOA的放大原理与半导体激光器的工作原理相同，也是利用能级间受激跃迁而出现粒子数反转的现象进行光放大。SOA有两种：一种是将通常的半导体激光器当作光放大器使用，称作F—P半导体激光放大器(FPA)；另一种是在F—P激光器的两个端面上涂有抗反射膜，消除两端的反射，以获得宽频带、高输出、低噪声。 早在半导体激光器出现时，就开始了对SOA的研究，但由于初期的半导体材料激光放大器偏振灵敏度较高，使得SOA一度沉寂。但近几年来应变量子阱材料的研制成功，克服了偏振敏感的缺点，性能也有许多改进。半导体光放大器的增益可以达到30dB以上，而且在1310nm窗口和1550nm窗口上都能使用。如能使其增益在相应使用波长范围保持平坦，那么它不仅可以作为光放大的一种有益的选择方案，还可促成l310nm窗口WDM系统的实现。SOA的优点是：结构简单、体积小，可充分利用现有的半导体激光器技术，制作工艺成熟，成本低、寿命长、功耗小，且便于与其他光器件进行集成。另外，其工作波段可覆盖l.3～1．6／μm波段，这是EDFA或PDFA所无法实现的。但最大的弱点是与光纤的耦合损耗太大，噪声及串扰较大且易受环境温度影响，因此稳定性较差。SOA除了可用于光放大外，还可以作为光开关和波长变换器。 2．拉曼光纤放大器拉曼放大技术是采用受激拉曼散射(SRS)这种非线性效应来进行放大的。石英光纤具有很宽的受激拉曼散射增益谱，并在13THz附近有一较宽的主峰。如果一个弱信号与一强泵浦光波同时在光纤中传输，并使弱信号波长置于泵浦光的拉曼增益带宽内，弱信号光即可得到放大，这种基于受激拉曼散射机制的光放大器即称为拉曼光纤放大器。 (1)拉曼光纤放大器的类型拉曼光纤放大器有两种类型：一种是集总式拉曼光纤放大器；另一种是分布式拉曼放大器。集总式拉曼光纤放大器所用的光纤增益介质比较短，一般在几km，泵浦功率要求很高，一般为几W左右，可产生40dB以上的高增益，可作为功率放大器，放大EDFA所无法放大的波段。分布式拉曼放大器所用的光纤比较长，一般为几十km，泵源功率可降低到几百mW，主要辅助EDFA用于WDM通信系统性能的提高，抑制非线性效应，提高信噪比。在WDM系统中，采用分布式拉曼光纤放大辅助传输可大大降低信号的入射功率，同时保持适当的光信号信噪比(OSNR）。(2)拉曼光纤放大器的优点 拉曼光纤放大器的增益高、串扰小、噪声系数低、频谱范围宽、温度稳定性好，将拉曼光纤放大器与常规EDFA混合使用时可大大降低系统的噪声指数，增加传输跨距。①增益介质为传输光纤本身，与光纤系统有良好的兼容性这使得拉曼光纤放大器可以对光信号进行在线放大，构成分布式放大，实现长距离的无中继传输和远程泵浦，尤其适用于海底光缆通信等不方便设立中继器的场合。而且因为放大是沿光纤分布而不是集中作用，光纤中各处的信号光功率都比较小，从而可降低非线性效应尤其是四波混频(FWM)效应的干扰。②增益波长由泵浦光波长决定，不受其他因素的限制理论上只要泵浦源的波长适当，就可以放大任意波长的信号光。所以拉曼光纤放大器可以放大：EDFA所不能放大的波段，使用多个泵源还可得到比EDFA宽得多的增益带宽，对于开发光纤的整个低损耗区1260～1675nm具有无可替代的作用。 总之，拉曼光纤放大器结合EDFA等稀土掺杂光纤放大器必将成为未来宽带、高速、长距离光通信传输实现光放大的理想方案。 3．掺铒光纤放大器(EDFA) (1)掺杂光纤放大器简介 在介绍EDFA之前，首先来了解以下掺杂光纤放大器的基本概念。掺杂光纤放大器又称为掺稀土离子光纤放大器，是利用稀土金属离子作为激光工作物质的一种放大器。掺杂光纤放

激光的发展与应用

激光的发展与应用 摘要：激光作为20世纪的新发明，从1960年第一台激光器问世以来，激光技术与应用发展迅猛。它不仅在产业上有了飞速发展，而且还为科学技术、国民经济和国防建设做出了积极贡献。本文综述性描写激光的发展与应用，首先简要的介绍激光的发展史，其次介绍激光的特性，最后结合激光的特性和发展史以典型的实例来简要的说明激光在各个方面的主要应用。 关键词：激光；发展；应用；特性；实例 １.引言 激光，作为高新技术的研究成果，它不仅广泛应用于科学技术研究的各个前沿领域，而且已经在人类生活和生产的许多方面得到了大量的应用，与激光相关的产业已在全球形成了超过千亿美元的年产值，可见它对人类社会的影响之深刻而广泛。 ２.激光的发展简史 1916年，爱因斯坦在研究黑体辐射的普朗克公式时曾寓言了受激辐射的存在，从而提出受激辐射的概念，并预见到受激辐射光放大器诞生,也就是激光产生的可能性[1]。 20世纪50年代美国科学家汤斯及前苏联科学家普罗克霍洛夫等人分别独立发明了一种底噪声微波放大器，即一种在微波波段的受激辐射放大器(Microwave amplification by stimulate emission of radiation)，并以其英文的第一个

字母缩写命名为maser[1]。1958年美国科学家汤斯和肖洛提出在一定的条件下，可将这种微波受激辐射放大器的原理推广到光波波段，制成受激辐射光放大器(Light amplification by stimulated emission of radiation，缩写为laser)。1960年7月美国的梅曼宣布制成了第一台红宝石激光器[2]。1961年我国科学家邓锡铭、王之江制成我国第一台红宝石激光器，在1961年11期《科学通报》上发表了相关论文，称其为“光量子学放大器”。其后在我国科学家钱学森的建议下，统一翻译为“激光”或“激光器”[3]。1962年雅文等人在美国贝尔实验室制成了氦氖激光器[1]。自此新的激光器不断的被研制出来，激光开始走上了高速发展的道路。 ３.激光的特性 由于激光产生的机制与普通光不同,因此，它具有许多与普通光不同的特性。 3.1.单色性好。激光几乎是严格的单色光。通常所谓的单色光，实际上其波长并不只为某一数值，而是由许多波长相近的光所组成，其波长取值范围,称为谱线宽度[2]。不同光源发出的光有不同的谱线宽度。过去作为长度基准的单色性最好的氪灯，它的谱线宽度为，而氦氖激光器所发的632.8nm的激光，它的谱线宽度可达，由此可见其单色性之好[4]。正是由于激光单色性好，目前国际上采用甲烷稳定的氦氖激光器（激光波长为3392.23140nm）作为体现米定义的标准辐射源[4]。 3.2.方向性好。与普通光源以立体角不同，激光发射限定在很小的立体角内。它大致等于激光器通过光孔径的圆孔衍射的发散角因此是几乎平行的光

光纤通信的应用与发展趋势

光纤通信的应用与发展趋势 【摘要】随着科学技术的日益更新，通讯事业的逐步发展。光纤通信时代已经到来。光纤通信一直是推动整个通信网络发展的基本动力之一，是现代电信网络的基础。光纤通信不仅可以应用在通信的主干线路中，还可以应用在电力通信控制系统中，进行工业监测、控制，而且在军事领域的用途也越来越为广泛。本文介绍了现代光纤通信系统的特点、基本组成，光纤通信系统的应用及光纤通信系统发展趋势 【关键字】光纤;光纤通信系统;应用;发展趋势 1.前言 1966年，美籍华人高锟(C.K.1cao)和霍克哈姆(C.A.Hockham)发表论文，预见了低损耗的光纤能够用于通信，敲开了光纤通信的大门，引起了人们的重视。1970年，美国康宁公司首次研制成功损耗为20dB/km的光纤，与此同时GaAlAs-GaAs双异质结半导体激光器实现了室温下连续运转，光纤通信时代由此开始。光纤通信系统的传输容量从1980年到2000年增加了近一万倍．传输速度在过去的10年中大约提高了100倍，光纤的衰减系数在1550nm的最小值已经做到0.16db/km，接近理论极限值0.15db/km，这使得光纤能够广泛用于通信系统。光纤通信是以很高频率(1014Hz数量级)的光波作为载波、以光纤作为传输介质的通信。随着光纤通信技术的不断进步，其在通信领域的地位越来越重要，逐步成为现代通信系统中不可或缺的组成部分。 2.光纤通信系统 2.1光纤通信的特点 光纤通信与电通信的主要差异：一是以很高频率的光波作为载波传输信号；二是用光导纤维构成的光缆作为传输线路。 光纤通信之所以能够飞速发展，是由于它具有以下的突出优点所决定：（1）传输频带宽，通信容量大 由信息理论知道，载波频率越高通信容量越大，因目前使用的光波频率比微波频率高104～105倍，所以通信容量约可增加104～105倍。
