半导体光放大器1半导体光放大器的工作原理由半导体激光器的相关
半导体光放大器1半导体光放大器的工作原理由半导体激光器的相关半导体光放大器的工作原理与半导体激光器（Semiconductor Laser）非常相似，两者的结构也非常接近。
半导体光放大器通常由n型半导体和p型半导体构成，中间夹杂着一层活性层（Active Layer），形成p-n结构。
活性层通常由多量子阱（Multiple Quantum Wells）构成，它能够提供较高的增益和较低的噪声指数，使得光信号得以放大。
1. 注入电流：当外部电源注入电流到半导体材料中时，电子从n区向p区扩散，空穴从p区向n区扩散，这样在p-n结的两侧会形成一个电子空穴等离子体（Electron-Hole Plasma）。
在电子空穴等离子体的作用下，活性层会被激发出发光，形成一个激射光（Lasing Light）。
这个激射光和输入光信号可以有序地传播并放大。
2. 光放大：当输入光信号进入半导体光放大器时，它会被耦合到活性层中，与激射光发生相互作用。
因为活性层的增益提供了一种放大机制，输入光信号将在活性层中得到放大。
这种放大是通过受激辐射（Stimulated Emission）实现的，即激光光子与光信号光子发生相互作用，从而产生更多的光子被放大。
3.输出信号：经过放大后的光信号将继续传播到输出端口，并输出到其他光学器件或者光纤中。
由于半导体光放大器具有良好的增益特性和较低的附加损耗，输出信号能够有效地保持其原始特性。
半导体光放大器的工作原理主要依赖于激发活性层的电流注入和受激辐射过程。
然而，半导体材料的一些特性如自发辐射（Spontaneous Emission）和损耗会产生一些噪声，限制了放大器的性能。
为了提高性能，研究人员继续探索新型材料和结构，以减小噪声，并优化注入电流和活性层设计等参数。
总结起来，半导体光放大器的工作原理是通过注入电流激发活性层并产生激射光，然后通过受激辐射将输入光信号放大，并输出到其他器件。
它在光通信、光传感等领域有着广泛的应用前景。
半导体光放大器原理
半导体光放大器原理
半导体光放大器（SOA）是一种基于半导体材料的光学器件，可实现光信号的放大和调节。
它主要利用半导体材料的特殊电子结构及电光效应实现光信号的放大。
在半导体材料中，掺杂有特定杂质可以形成能带结构，即价带和导带。
当外界施加电场或光场时，电子可以从价带跃迁到导带，形成激子。
激子可以通过受激辐射或非辐射跃迁的方式释放能量。
半导体光放大器的工作原理基于激子的形成和能量释放过程。
当输入的光信号进入半导体材料时，它可以与激子相互作用，将能量传递给激子。
这个过程称为光子-激子相互作用。
在光子-激子相互作用中，激子吸收能量后会跃迁到高能级，
形成激发态。
当外界施加电场时，激子可以通过受激辐射跃迁回基态，释放出光子，并放大原始的光信号。
半导体光放大器的放大效果取决于激子的寿命和光子的激发速率。
激子的寿命越短，激子跃迁回基态释放光子的速率越快，放大效果越好。
此外，半导体光放大器还可以通过调节施加的电场或光场的强度来控制光信号的放大倍数。
通过调节电场的强度，可以改变激子的寿命和光子的激发速率，从而实现对光信号的调节。
综上所述，半导体光放大器利用半导体材料的特殊电子结构和
电光效应，通过光子-激子相互作用实现光信号的放大和调节。
它具有结构简单、调节范围广、响应速度快等优点，广泛应用于光通信、光传感等领域。
半导体光放大器1半导体光放大器的工作原理由半导体激光器的相关
半导体光放大器1半导体光放大器的工作原理由半导体
激光器的相关
半导体激光器的工作原理是通过在半导体材料中注入电流，使得电子和空穴在激子形成的激发下发生跃迁而产生光子。
而半导体光放大器则是在激光器的基础上进行改造，通过适当设计和控制来实现对输入光信号的放大。
当偏置电压施加在半导体光放大器上时，电子和空穴在量子阱层中形成的激子将被激发。
激子的能量略高于其所处能带的边缘，因此它们会以快速的速度衰减，并释放出光子。
这些光子将会与输入光信号相互作用。
在半导体光放大器中，输入光信号被耦合到增益介质中，与激子相互作用。
当激子被激发时，它们会传递能量给输入光信号，并使得光信号的强度得到放大。
这是因为激子与输入光信号相互作用后，输入光信号的光子数目增加，从而增强了光信号的强度。
半导体光放大器的放大效果取决于增益介质中激子的数目及与输入光信号的相互作用强度。
这可以通过调节偏置电压、掺杂浓度和增益介质的长度等参数来实现。
当增益介质中的激子数目越多，或者与输入光信号的相互作用强度越大时，输出光信号的放大效果就越明显。
需要注意的是，半导体光放大器还存在一些非线性效应，如自相位调制和不饱和吸收等。
这些效应可能会引起光信号的变形和失真，影响放大器的性能。
因此，在实际应用中，需要对半导体光放大器进行适当的设计和调整，以获得较好的放大效果。
总之，半导体光放大器的工作原理主要是通过激活增益介质中的激子，与输入光信号相互作用并传递能量，从而实现对光信号的放大。
这种器件
在光通信、光传感和光储存等领域具有重要的应用价值。

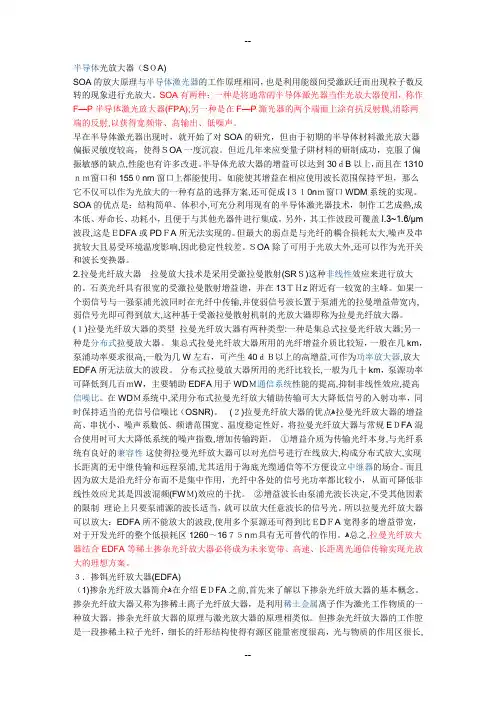

半导体光放大器(SOA)
半导体光放大器（SＯA)SOA的放大原理与半导体激光器的工作原理相同，也是利用能级间受激跃迁而出现粒子数反转的现象进行光放大。
SOA有两种：一种是将通常的半导体激光器当作光放大器使用，称作F—P半导体激光放大器(FPA);另一种是在F—P激光器的两个端面上涂有抗反射膜,消除两端的反射,以获得宽频带、高输出、低噪声。
早在半导体激光器出现时，就开始了对SOA的研究，但由于初期的半导体材料激光放大器偏振灵敏度较高，使得ＳOA一度沉寂。
但近几年来应变量子阱材料的研制成功，克服了偏振敏感的缺点,性能也有许多改进。
半导体光放大器的增益可以达到30ｄB以上，而且在1310ｎｍ窗口和155０nm窗口上都能使用。
如能使其增益在相应使用波长范围保持平坦，那么它不仅可以作为光放大的一种有益的选择方案,还可促成l３１0nｍ窗口WDM系统的实现。
SOA的优点是：结构简单、体积小,可充分利用现有的半导体激光器技术，制作工艺成熟,成本低、寿命长、功耗小，且便于与其他光器件进行集成。
另外，其工作波段可覆盖l.3~1.6/μm 波段,这是ＥDFA或PDＦA所无法实现的。
但最大的弱点是与光纤的耦合损耗太大,噪声及串扰较大且易受环境温度影响,因此稳定性较差。
ＳOA除了可用于光放大外,还可以作为光开关和波长变换器。
2.拉曼光纤放大器拉曼放大技术是采用受激拉曼散射(SRＳ)这种非线性效应来进行放大的。
石英光纤具有很宽的受激拉曼散射增益谱，并在13ＴＨz附近有一较宽的主峰。
如果一个弱信号与一强泵浦光波同时在光纤中传输,并使弱信号波长置于泵浦光的拉曼增益带宽内,弱信号光即可得到放大,这种基于受激拉曼散射机制的光放大器即称为拉曼光纤放大器。
(１)拉曼光纤放大器的类型拉曼光纤放大器有两种类型:一种是集总式拉曼光纤放大器;另一种是分布式拉曼放大器。
集总式拉曼光纤放大器所用的光纤增益介质比较短，一般在几km，泵浦功率要求很高,一般为几W左右，可产生40ｄＢ以上的高增益,可作为功率放大器,放大EDFA所无法放大的波段。
光放大器
第六章光放大器6.1 光放大器简介6.2 半导体光放大器6.3 掺铒光纤放大器(EDFA)任何光纤通信系统的传输距离都受到光纤损耗或色散的限制，因此，在长距离传输系统中，每隔一定距离就需设置一个中继器以保证信号的质量。
中继器是将传输中衰减的光信号转变为电信号，并放大、整形和定时处理，恢复信号的形状和幅度，然后再变换为光信号(光－电－光过程)，再继续由光纤传输。
这种方式的中继器结构复杂，价格昂贵，尤其对DWDM 系统，若采用光－电－光混合中继方式，则首先要对光信号进行解复用，然后对每一信道信号进行中继再生，再将各信道信号复用到光纤中进行传输，这样将需要大量中继设备，成本很高。
宽带宽的的各放大器可以对多信道信号同时放大而不需进行解复用，光放大器的问世推动了DWDM技术的快速发展。
•放大器带宽：放大器增益（放大倍数）降至最大放大倍数一半处的全宽度（FWHM ）⎟⎟⎠⎞⎜⎜⎝⎛−∆=∆2ln 2ln 0L g g A νν0ωω=()ωG ()ωg 当 时， 和均达到最大值。
由图可知，放大器带宽比介质带宽窄得多。
右图为归一化增益和 随归一化失谐变化的曲线。
R τωω)(0−()ωG ()ωg Rτωω)(0−0G G 0g g 其实，只考虑了单纵模的情形。
(见下文后，回头再来理解。
)2. 增益饱和与饱和输出功率增益饱和是对放大器放大能力的一种限制。
由上式知，放大系数 在接近 时显著减小。
s P 当增大至可与 相比拟时，放大系数 随信号功率增加而降低，这种现象称为增益饱和。
P )(ωG 在前述讨论的基础上，设输入光信号频率位于增益峰值( )处，可推得(见马军山《光纤通信原理与技术》)：0ωω=⎟⎟⎠⎞⎜⎜⎝⎛⋅−−=s out P P G G G G 1exp 0s P out P G 饱和输出功率：放大器增益降至最大小信号增益值一半时的输出功率。
20G G =令 得到饱和输出功率为：s s out P G G P 22ln 00−=例 G 0>>2(如：增益为30dB, G 0=1000), P s out ≈0.69Ps, 表明放大器的饱和输出功率比增益介质的饱和功率低约3030%.%.三. 光放大器的类型光放大器主要有三类：（1）半导体光放大器(SOA, Semiconductor Optical Amplifier)注：有文献也把半导体光放大器写为SLA(Semiconductor Laser Amplifier)（2）掺稀土元素(铒Er、铥Tm、镨Pr、钕Nd等)的光纤光放大器，主要是掺铒光纤放大器(EDFA,Erbium-Doped Fiber Amplifier)。
半导体光放大器SOA
等式两端移项，并沿有源区积分得：
PL1
P0
Psig z / Psig z
Psat
dPsig
L
0 g0dz
SOA的增益
ln
PL
ln
P0
PL P0
Psat
g0
L
P(0)即为输入光信号，P(L)即是输出光信号，它们的比值就是 所求的增益G。此外，exp(g0L)为 SOA最大增益值，并令其值 为G0，因此，可以求得G为：
光放大器概述
主要内容
半导体光放大器结构及其增益
掺铒光纤放大器结构及其增益
放大器噪声
光放大器的系统应用
11.2 半导体光放大器实现结区粒子数反转 外部光照导致受激辐射，信号光被放大 内部的自发辐射产生自发辐射噪声(ASE)，它也会被放大
没有谐振腔的选择，SOA将同时输出 放大的光信号和自发辐射噪声
G 1 Psat ln G0 Ps,in G
SOA增益曲线
注意：输入太小，输出信号信噪比不高
光放大器概述
主要内容
半导体光放大器结构及其增益
掺铒光纤放大器结构及其增益
放大器噪声
光放大器的系统应用
11.3 掺铒光纤放大器 (EDFA) 原理：把泵浦光能量转化为信号光能量 工作范围：1300 ~ 1560 nm 泵浦能带
影响：光放大器最重要的意义在于促使波分复用技术 (WDM) 走向实用化、促进了光接入网的实用化
11.1 光放大器的基本应用和类型
在线光放大：用于不需要光再生只需要简单放大的场合
前置光放大：用于提高接收机的灵敏度
功率放大：增加发送功率，从而增加光纤中继距离、补偿插入 损耗和功率分配损耗 (如PON中)
转化成机械能
chapter4-光放大器
NF 10 lg[
2(G 1)nsp G
] 10 lg( 2nsp )
表明：即使对nsp=1的完全粒子数反转的理想放大器， 被放大信号的SNR也降低了二倍（或3dB）。对大多数 实际的放大器Fn均超过3dB ，并可能达到6~8dB。希望 放大器的Fn尽可能低。
Input signal 1530nm-1570nm 980nm or 1480nm Power laser (Pump) Amplified output signal
Fiber containing erbium dopant
信号光与波长较其为短的光波(泵浦光)同沿光纤传输，泵浦 光的能量被光纤中的稀土元素离子吸收而使其跃迁至更高能 级，并可通过能级间的受激发射转移为信号光的能量。信号 光沿光纤长度得到放大，泵浦光沿光纤长度不断衰减。
收机
6
光放大器的基本工作原理
电流 掺杂光纤 纯石英光纤
输入光信号
输出光信号 输入光信号
输出光信号 泵浦光 波分复用器Fra bibliotek输入光信号
输出光信号
泵浦光 波分复用器
（a）半导体光放大器
（b）掺杂光纤放大器
（c）受激散射光纤放大器
在泵浦能量（电或光）的作用下，实现粒子数反转（非线性光纤放
大器除外），然后通过受激辐射实现对入射光的放大。
光放大器是基于受激辐射或受激散射原理实现入射光信号放大的一
种器件。其机制与激光器完全相同。实际上，光放大器在结构上是 一个没有反馈或反馈较小的激光器。
7
光放大器的参数
增益: 指信号放大的倍数 增益饱和:增益饱和是放大器放大能力的一种限制 因素，接近饱和时，增益成非线性，达到饱和后， 信号便无法再放大。 噪声指数:用来量化经放大器后的信噪比劣化指标。
光放大器课件.
3. 掺铒光纤放大器
高能 态
铒的能级图如图所示, 其发光原理可用三能级 系统来解释，
泵浦 9 80 n m 4 I13/2 泵浦 1 48 0 n m
4 I15/2 1 55 0 n m
图 铒的能级图
基态为4I15/2， 激发 态为4I13/2，I11/2。 亚稳 态 在泵浦光的激励下， 4I11/2能级上的粒子数 受激 辐射 不断增加， 又由于其上 的粒子不稳定， 很快跃 基 态 迁到亚稳态4I13/2能级， 从而实现了粒子 数反转
非线性光学放大器
掺稀土金属光纤放大器
8
光传输技术
1. 光电光放大器 2. 全光放大器 3. 掺铒光纤放大器
9
光传输技术
3. 掺铒光纤放大器
光隔离器
耦合器
光隔离器 掺铒光纤
输入信号
是为了保证泵浦光与 EDFA中合波器的反射光 不向外洩漏，光隔离器 的特点是只允许正方向 的光进入。
输出信号
把泵浦光与信 号光合并在一 起输入到掺铒 光纤中 泵浦激 光器
5
光传输技术
1. 光电光放大器
光信号
电信号
光信号
光纤
光电变换 (O/E)
放大器
电光变换 (E/O)
光纤
光的范围
电的范围
光的范围
图 传统的光电光放大器原理框图
6
光传输技术
1. 光电光放大器 2. 全光放大器 3. 掺铒光纤放大器
7
光传输技术
2. 全光放大器
光纤
光放大器
光纤
半导体激光放大器
常用的有法布里—泊罗半导体激光放大器（FPA） 和行波放大器。此类放大器的工作原理与激光器 相同 利用光纤中的非线性现象进行光信号放大，即利 用受激拉曼散射和受激布里渊散射。放大的过程， 就是能量从泵浦源向信号光转移的过程 光纤中掺入适量稀土金属杂质，利用稀土金属原 子特有的能级结构实现光信号放大。常用掺铒光 纤放大器（EDFA）。
