减速器课程设计说明书
二级减速器课程设计说明书

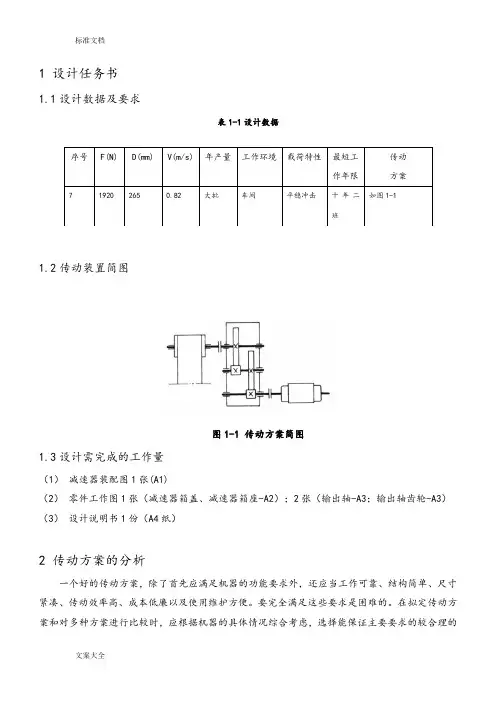

1 设计任务书1.1设计数据及要求表1-1设计数据序号 F(N) D(mm) V(m/s) 年产量 工作环境 载荷特性最短工作年限传动 方案719202650.82大批车间平稳冲击十年二班如图1-11.2传动装置简图图1-1 传动方案简图1.3设计需完成的工作量（1） 减速器装配图1张(A1)（2） 零件工作图1张（减速器箱盖、减速器箱座-A2）；2张（输出轴-A3；输出轴齿轮-A3） （3） 设计说明书1份（A4纸）2 传动方案的分析一个好的传动方案，除了首先应满足机器的功能要求外，还应当工作可靠、结构简单、尺寸紧凑、传动效率高、成本低廉以及使用维护方便。
要完全满足这些要求是困难的。
在拟定传动方案和对多种方案进行比较时，应根据机器的具体情况综合考虑，选择能保证主要要求的较合理的传动方案。
现以《课程设计》P3的图2-1所示带式输送机的四种传动方案为例进行分析。
方案a 制造成本低，但宽度尺寸大，带的寿命短，而且不宜在恶劣环境中工作。
方案b 结构紧凑，环境适应性好，但传动效率低，不适于连续长期工作，且制造成本高。
方案c 工作可靠、传动效率高、维护方便、环境适应性好，但宽度较大。
方案d 具有方案c 的优点，而且尺寸较小，但制造成本较高。
上诉四种方案各有特点，应当根据带式输送机具体工作条件和要求选定。
若该设备是在一般环境中连续工作，对结构尺寸也无特别要求，则方案c a 、均为可选方案。
对于方案c 若将电动机布置在减速器另一侧，其宽度尺寸得以缩小。
故选c 方案，并将其电动机布置在减速器另一侧。
3 电动机的选择3.1电动机类型和结构型式工业上一般用三相交流电动机，无特殊要求一般选用三相交流异步电动机。
最常用的电动机是Y 系列笼型三相异步交流电动机。
其效率高、工作可靠、结构简单、维护方便、价格低，适用于不易燃、不易爆，无腐蚀性气体和无特殊要求的场合。
此处根据用途选用Y 系列三相异步电动机3.2选择电动机容量3.2.1工作机所需功率w P 卷筒3轴所需功率：1000Fv P W ==100082.01920⨯=574.1 kw 卷筒轴转速：min /13.5914.326582.0100060100060r D v n w =⨯⨯⨯=⨯=π3.2.2电动机的输出功率d P考虑传动装置的功率耗损，电动机输出功率为ηwd P P =传动装置的总效率：4332221ηηηηη⋅⋅⋅= 滚筒效率滚动轴承效率齿轮传动效率联轴器效率--------4321ηηηη 取 96.099.097.099.04321====ηηηη所以86.096.099.097.099.0322=⨯⨯⨯=η 所以83.186.0574.1===ηwd P P kw 3.2.3确定电动机额定功率ed P根据计算出的功率d P 可选定电动机的额定功率ed P 。
减速器课程设计说明书
前言卷扬机是一种常见的提升设备，其主要是用电动机作为原动机。
由于电动机输出的转速远远大于卷扬机中滚筒的转速，故必须设计减速的传动装置。
传动装置的设计有多种多样，如皮带减速器、链条减速器、齿轮减速器、涡轮蜗杆减速器、二级齿轮减速器等等。
通过合理的设计传动装置，使的卷扬机能够在特定的工作环境下满足正常的工作要求。
同时通过本课程设计将学过的基础理论知识进行综合应用，培养结构设计，计算能力，熟悉一般的机械装置设计过程。
目录设计任务书 (3)第一部分传动装置总体设计 (4)第二部分电动机的选择及传动比分配 (4)第三部分 V带设计 (7)第四部分齿轮的设计 (9)第五部分轴的设计 (16)第六部分校核 (19)第七部分箱体及其它附件 (21)总结 (23)参考文献 (23)设计任务书1 设计要求：1.1 卷扬机由电动机驱动，用于建筑工地提升物料，空载启动，连续运转，工作平稳。
1.2 室外工作，生产批量为5台。
1.3 动力源为三相交流380/220V，电动机单向运转，载荷较平稳。
1.4工作期限为10年，每年工作300天，3班制工作，每班工作4小时，检修期间隔为3年。
原技数图。
3.2 完成卷扬机主要传动装置结构设计。
3.3 完成装配图1章（A0或A1），零件图2张。
3.4 编写设计说明书。
第一部分传动装置总体设计1.1 传动方案1.1.1组成：传动装置由电机、减速器、工作机组成。
1.1.2特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，带传动承载能力较低，在传递相同转矩时，结构尺寸较其他形式大，但有过载保护的优点，还可缓和冲击和振动，故布置在传动的高速级，以降低传递的转矩，减小带传动的结构尺寸。
齿轮传动的传动效率高，适用的功率和速度范围广，使用寿命较长，是现代机器中应用最为广泛的机构之一。
本设计采用的是展开式两级直齿轮传动。
总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。
机械设计课程设计说明书(二级齿轮传动减速器)模版
机械设计课程设计计算说明书学院：动力与机械学院专业：机械设计制造及其自动化班级：姓名：学号：目录一、设计任务书 (2)二、传动方案的分析及说明 (2)三、电动机的选择 (4)四、确定传动方案的总传动比及分配各级的传动比 (5)五、计算传动方案的运动和动力参数 (6)六、V带传动的设计计算 (8)七、齿轮传动的设计计算 (11)八、轴的设计计算 (21)九、滚动轴承的选择及计算 (32)十、键联接的选择及校核计算 (34)十一、联轴器的选择 (36)十二、附件的选择 (36)十三、减速器箱体的结构设计尺寸 (38)十四、润滑与密封 (38)十五、参考资料目录 (4)十六、设计小结 (40)一、设计任务书1、设计题目：带式输送机传动装置中的二级圆柱齿轮减速器2、技术参数：注：运输带与卷筒以及卷筒与轴承间的摩擦阻力已在F中考虑。
3、工作条件：单向连续转动，有轻微冲击载荷，室内工作，有粉尘。
一班制（每天8小时工作），使用三相交流电为动力，期限10年（每年按365天计算），三年可以进行一次大修。
小批量生产，输送带速度允许误差为±3%。
4、生产条件：中等规模机械厂，可加工7-8级精度的齿轮和蜗杆，进行小批量生产（或单件）。
二、传动方案的分析及说明根据要求及已知条件，对于传动方案的设计选择V带传动和二级闭式圆柱齿轮传动。
V带传动布置于高速级，能发挥它传动平稳、缓冲吸振和过载保护的优点。
二级闭式圆柱齿轮传动能适应在繁重及恶劣的条件下长期工作，且维护方便。
V带传动和二级闭式圆柱齿轮传动相结合，能承受较大的载荷且传动平稳，能实现一定的传动比，满足设计要求。
传动方案运动简图：取0A =112，于是得：53.3033.32355.611233110=⨯=≥n P A d mm 因为轴上应开2个键槽，所以轴径应增大10%-15%，取15%，故11.35%)151(53.30=+⨯≥d mm ，又此段轴与大带轮装配，综合考虑两者要求取min d =38mm 。
单级圆柱齿轮减速器课程设计说明书
单级圆柱齿轮减速器课程设计说明书单级圆柱齿轮减速器课程设计说明书1.引言1.1 编写目的本文档旨在提供关于单级圆柱齿轮减速器的课程设计说明，深入介绍该减速器的结构、工作原理、制造要求和使用注意事项，为课程设计的开展提供参考和指导。
1.2 背景单级圆柱齿轮减速器是一种常用的传动装置，广泛应用于各种机械设备中，具有结构简单、传动效率高等优点。
本课程设计的目标是通过深入研究单级圆柱齿轮减速器实现对其工作原理的理解和对其设计参数的分析。
2.减速器概述2.1 结构组成单级圆柱齿轮减速器主要由输入轴、输入齿轮、输出齿轮和输出轴组成。
输入轴与输入齿轮相连，输出齿轮与输出轴相连。
2.2 工作原理当输入轴转动时，通过输入齿轮的旋转将动力传递到输出齿轮上，从而将输入轴的高速运动转变为输出轴的低速运动。
3.设计要求3.1 传动比计算根据实际应用需求确定所需的传动比，结合输入轴的转速和输出轴的转速计算减速器的传动比。
3.2 齿轮尺寸设计根据所需的传动比和减速器的工作负载，设计合适的齿轮模数、齿数、齿形等参数。
3.3 轴承选择根据输入轴和输出轴的负载以及转速要求，选择适当的轴承以保证减速器的稳定运行。
4.使用注意事项4.1 安装与调试减速器安装前应检查各部件是否完好无损，安装过程中要注意对各部件进行正确的组装和配合，调试时应确保齿轮的啮合状态和轴线的对中度。
4.2 运行与维护在正常运行期间，应监测减速器的运行状态，定期检查润滑油的情况，及时更换和补充润滑油。
5.附件本文档涉及的附件包括：齿轮图、尺寸图、工程计算表格等。
6.法律名词及注释6.1 法律名词1：根据《机械传动设计规范》，减速器是一种通过齿轮和其他传动装置进行能量传递和转换的机械装置。
6.2 法律名词2：传动比是指输入轴转速与输出轴转速之间的比值，通常用N表示。
6.3 注释1：齿轮模数是一个用来描述齿轮尺寸的参数，是每毫米齿宽上的齿数。
6.4 注释2：齿形是用来描述齿轮对齿轮啮合的牙形形状，决定齿轮的传动效率和噪音水平。
机械设计课程设计-蜗轮蜗杆减速器设计说明书
机械设计课程设计蜗轮蜗杆减速器的设计一、选择电机1）选择电动机类型按工作要求和工作条件选用Y系列三相异步电动机。
2）选择电动机的容量工作机的有效功率为从电动机到工作机输送带间的总效率为=式中各按【1】第87页表9.1取η－联轴器传动效率：0.991η－每对轴承传动效率：0.982η－涡轮蜗杆的传动效率：0.803η－卷筒的传动效率：0.964所以电动机所需工作功率3）确定电机转速工作机卷筒的转速为所以电动机转速的可选范围是：符合这一范围的转速有：750、1000、1500三种。
综合考虑电动机和传动装置尺寸、质量、价格等因素，为使传动机构结构紧凑，决定选用同步转速为1000。
根据电动机的类型、容量、转速，电机产品目录选定电动机型号Y112M-6,其主要性能如下表1：/(9402 确定传动装置的总传动比和分配传动比：总传动比：3 计算传动装置各轴的运动和动力参数： 1）各轴转速：Ⅰ轴Ⅱ轴卷筒轴 2）各轴输入功率： Ⅰ轴 Ⅱ轴卷筒轴3） 各轴输入转矩：电机轴的输出转矩Ⅰ轴Ⅱ轴卷筒轴运动和动力参数结果如下表：940二、涡轮蜗杆的设计1、选择材料及热处理方式。
考虑到蜗杆传动传递的功率不大，速度也不高，蜗杆选用45号刚制造，调至处理，表面硬度220250HBW；涡轮轮缘选用铸锡磷青铜,金属模铸造。
2、选择蜗杆头数和涡轮齿数i=15.16 =2 =i=215.16303、按齿面接触疲劳强度确定模数m和蜗杆分度圆直径1）确定涡轮上的转矩，取，则2)确定载荷系数K=根据工作条件确定系数=1.15 =1.0 =1.1K==1.15 1.0 1.1=1.2653)确定许用接触应力由表查取基本许用接触应力=200MPa应力循环次数 N=故寿命系数4)确定材料弹性系数5）确定模数m和蜗杆分度圆直径查表取m=6.3mm，=80mm4、计算传动中心距a。
涡轮分度圆直径a=满足要求5、验算涡轮圆周速度、相对滑动速度及传动效率<3符合要求tan=0.16,得=8.95°由查表得当量摩擦角=1°47,所以=0.790.80与初值相符。
机械课程设计—减速器设计说明书范本
机械课程设计—减速器设计说明书范本12020年4月19日机械课程设计目录一课程设计书2二设计要求2三设计步骤21. 传动装置总体设计方案 32. 电动机的选择 43. 确定传动装置的总传动比和分配传动比 54. 计算传动装置的运动和动力参数 55. 设计V带和带轮 66. 齿轮的设计 87. 滚动轴承和传动轴的设计 198. 键联接设计 269. 箱体结构的设计 2710.润滑密封设计 3011.联轴器设计 30四设计小结31五参考资料3222020年4月19日一. 课程设计书设计课题:设计一用于带式运输机上的两级展开式圆柱齿轮减速器.运输机连续单向运转,载荷变化不大,空载起动,卷筒效率为0.96(包括其支承轴承效率的损失),减速器小批量生产,使用期限8年(300天/年),两班制工作,运输容许速度误差为5%,车间有三相交流,电压380/220V表一:二. 设计要求1.减速器装配图一张(A1)。
2.CAD绘制轴、齿轮零件图各一张(A3)。
3.设计说明书一份。
三. 设计步骤1. 传动装置总体设计方案2. 电动机的选择32020年4月19日3. 确定传动装置的总传动比和分配传动比4. 计算传动装置的运动和动力参数5. 设计V带和带轮6. 齿轮的设计7. 滚动轴承和传动轴的设计8. 键联接设计9. 箱体结构设计10. 润滑密封设计11. 联轴器设计1.传动装置总体设计方案:1. 组成:传动装置由电机、减速器、工作机组成。
2. 特点:齿轮相对于轴承不对称分布,故沿轴向载荷分布不均匀,42020年4月19日52020年4月19日初步确定传动系统总体方案如:传动装置总体设计图所示。
选择V 带传动和二级圆柱斜齿轮减速器(展开式)。
传动装置的总效率a η5423321ηηηηηη=a ＝0.96×398.0×295.0×0.97×0.96＝0.759;1η为V 带的效率,1η为第一对轴承的效率, 3η为第二对轴承的效率,4η为第三对轴承的效率,5η为每对齿轮啮合传动的效率(齿轮为7级精度,油脂润滑.因是薄壁防护罩,采用开式效率计算)。
机械课程设计减速器说明书
机械课程设计减速器说明书目录一课程设计书 2二设计要求2三设计步骤21. 传动装置总体设计方案 32. 电动机的选择 43. 确定传动装置的总传动比和分配传动比 54. 计算传动装置的运动和动力参数 55. 设计V带和带轮 66. 齿轮的设计 87. 滚动轴承和传动轴的设计 198. 键联接设计 269. 箱体结构的设计 2710.润滑密封设计 3011.联轴器设计 30四设计小结31五参考资料32一. 课程设计书设计课题:设计一用于带式运输机上的两级展开式圆柱齿轮减速器.运输机连续单向运转,载荷变化不大,空载起动,卷筒效率为0.96(包括其支承轴承效率的损失),减速器小批量生产,使用期限8年(300天/年),两班制工作,运输容许速度误差为5%,车间有三相交流,电压380/220V表一:二. 设计要求1.减速器装配图一张(A1)。
2.CAD绘制轴、齿轮零件图各一张(A3)。
3.设计说明书一份。
三. 设计步骤1. 传动装置总体设计方案2. 电动机的选择3. 确定传动装置的总传动比和分配传动比4. 计算传动装置的运动和动力参数5. 设计V带和带轮6. 齿轮的设计7. 滚动轴承和传动轴的设计8. 键联接设计9. 箱体结构设计10. 润滑密封设计11. 联轴器设计1.传动装置总体设计方案:1. 组成：传动装置由电机、减速器、工作机组成。
2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。
3. 确定传动方案：考虑到电机转速高，传动功率大，将V带设置在高速级。
其传动方案如下：η2η3η5η4η1I IIIIIIVPdPw图一:(传动装置总体设计图)初步确定传动系统总体方案如:传动装置总体设计图所示。
选择V 带传动和二级圆柱斜齿轮减速器（展开式）。
传动装置的总效率a η5423321ηηηηηη=a ＝0.96×398.0×295.0×0.97×0.96＝0.759；1η为V 带的效率,1η为第一对轴承的效率， 3η为第二对轴承的效率，4η为第三对轴承的效率，5η为每对齿轮啮合传动的效率（齿轮为7级精度，油脂润滑. 因是薄壁防护罩,采用开式效率计算)。
二级 圆锥圆柱齿轮减速器课程设计说明书
二级圆锥圆柱齿轮减速器课程设计说明书二级圆锥圆柱齿轮减速器课程设计说明书
一、设计背景
在机械传动系统中，减速器被广泛应用于传递力矩和降低转速的目的。
圆锥圆柱齿轮减速器是一种常见的减速器类型，其结构紧凑、传动效率高、承载能力强，因此在各种机械设备中得到了广泛应用。
本课程设计旨在通过对圆锥圆柱齿轮减速器的设计与分析，使学生掌握减速器的设计原理和方法，培养其在实际工程中使用减速器的能力。
二、设计目标
1、了解圆锥圆柱齿轮减速器的工作原理和结构特点；
2、掌握圆锥齿轮齿数的设计方法；
3、掌握轴的设计和选用原则；
4、进行传动系统的扭矩和速度计算。
三、设计内容和步骤
1、圆锥齿轮减速器的工作原理和结构特点
1.1 工作原理
1.2 结构组成
1.3 主要特点
2、圆锥齿轮齿数的设计方法
2.1 齿数计算公式
2.2 齿形参数的选择
3、轴的设计和选用原则
3.1 轴的强度计算
3.2 材料选择
3.3 轴的选用原则
4、传动系统的扭矩和速度计算
4.1 输入输出功率计算
4.2 传动比的计算
4.3 扭矩计算
4.4 速度计算
五、设计结果
根据所学知识和设计方法，进行圆锥圆柱齿轮减速器的设计，得到了减速器的主要参数和性能指标。
六、附件
本文档涉及的附件包括设计计算表格、图纸和相关文献资料。
七、法律名词及注释
1、法律名词A：解释说明。
2、法律名词B：解释说明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1.引言――――――――――――――――――――――--――――――――22.零件体的设计、造型――――――――――――――――――――――-- -32.1 下箱体设计――――――――――――――――――――――――--32.2 上箱体设计――――――――――――――――――――――――--62.3 大齿轮的设计――――――――――――――――――――――—- 72.4 小齿轮的设计――――――――――――――――――――――― 212.5 轴的设计――――――――――――――――――――――――― 342.6 其他零部件的绘制―――――――――――――――――――――-353、减速器的装配――――――――――――――――――――――――――414、工程图的设计――――――――――――――――――――――――――435、齿轮仿真――――――――――――――――――――――――――——456、结论――――――――――――――――――――――――――――――487、致谢语―――――――――――――――――――――――――――――498、参考文献――――――――――――――――――――――――――――50引言减速器是应用于原动机和工作机之间的独立传动装置，具有结构紧凑、传动效率较高、传递运动准确可靠、使用维护方便和可成批生产等特点。
传统的减速器手工设计通常采用二维工程图表示三维实体的做法，这种做法不仅不能以三维实体模型直观逼真地显现出减速器的结构特征，而且对于一个视图上某一尺寸的修改，不能自动反应在其他对应视图上Pro/ENGINEER技术可以方便快捷的实现建立基于零件或子装配体的三维模型设计和装配，并且提供了丰富的约束条件完成可以满足的工程实践要求。
建立三维模型在装配体环境下可以很好的对零件进行编辑和修改，在生产实际中便捷的把立体图转换为工程图，在生产应用中充分利用Pro/E软件进行几何造型设计，进一步利用数控加工设备进行技术加工，可以显著提高减速器的设计制造精密、设计制造质量、设计制造效率，从而缩短产品更新换代生产的整个周期。
而我国在Pro/E的减速器三维模型设计方面还相对比较薄弱，因此，随着经济全球化的发展，在此技术上我国需要不断的突破创新，逐步提高“中国创造”在国际市场的竞争力。
作为二十一世纪的新青年，对于一些新兴的技术应该有所具备的知识和能力。
尤其是对于我们大学生来说，极其重要，特别是我们高职类院校学生，掌握并熟练一门技术是很有必要的。
本次的课程设计就是需要学生利用Pro/ENGINEER进行减速器的设计，是培养初步具有确定机器设计成型，分析和设计机械的能力及开发创新能力的一种手段，我们充分了解了减速器的结构及组成，并在设计的过程中培养细心耐心的习惯。
2.减速器零部件的绘制2.1下箱体绘制箱体是减速器的重要组成部件，它是传动零件的基座，应具有足够的强度和刚度，尤其是下箱体，往往会安装有加强筋。
箱体通常用铸铁制造，上箱体与下箱体用螺栓联接成一体，轴承座的联接螺栓应尽量靠近轴承座孔，而轴承座旁的凸台，应具有足够的承拖面，以便放置联接螺栓，并保证旋紧螺栓时满足扳手需要的空间。
1. 以FRONT面为基准草绘并拉伸得到三个长方体，效果如下图所示2.以上平面为草绘平面，拉伸切除厚度，效果如下图所示3.创建油位测量孔，游标，出油孔，效果如下图所示4.创建吊耳，效果如下图所示5.创建出油孔.以侧面为基准面，插入标准孔，效果如下图所示6.创建轴承孔。
草绘两个直径80的圆，拉伸并切除，效果如下图所示7.创建安装孔，以顶部为草绘平面，草绘各个安装孔，效果如下图所示8.创建筋板。
分别创建基准平面DTM7和DTM8，草绘并利用筋工具创建筋板9.创建地脚螺钉。
以下底面为基准面，创建4个标准孔2.2，上箱体的绘制1. 以TOP面为基准草绘一个圆与另一个圆相切成拱行的平面然后用双向拉伸命令拉伸成的实体。
2.创建吊耳。
以FRONT面为基准草绘并拉伸出两个吊耳，效果如下图所示3. 以底面为基准草绘长方形，然后用拉伸命令拉伸成高的长方体4. 创建螺栓座以侧面为草绘平面，草绘长方形，拉伸，并镜像5. 创建轴承孔，以侧面为草绘平面，效果如下图所示6.以FRONT面为草绘平面，草绘并向两边拉伸挖空上箱体内部7. 创建窥视孔，效果如下图所示8. 创建安装孔和定位销孔，以螺栓座顶面为草绘平面，草绘各个安装孔，定位销孔，效果如下图所示2.3大齿轮的绘制（1）启动Pro/ENGINEER,设置系统的工作目录。
（2）单击“新建”按钮，在“新建”对话框中输入零件名称“dachilun”，(采用“mmns_part_solid”模板)单击“确定”按钮。
（3）齿轮参数的设定。
单击“工具”→“参数”，弹出参数对话框，单击添加参数，齿轮参数名及值如下图2.3.1参数对话框所示：图2.3.1 参数对话框（4）插入齿轮各值间的关系。
单击“工具”→“关系”，在弹出的对话框中输入齿轮各值的关系式，如下：D0=mn*z/cos(angle_b)+2*(han*mn) /*齿顶圆直径D1=mn*z/cos(angle_b) /*分度圆直径D2=mn*z/cos(angle_b)-2*(han+cn)*mn /*齿根圆直径angle_at=atan(tan(angle_a)/cos(angle_b)) /*断面压力角D3=cos(angle_at)*mn*z/cos(angle_b) /*基圆直径DB=D3（5）重生成参数。
点击“重生成”按钮，再选择“工具”→“关系”，在弹出的对话框中可以看到以往设置为零的选项会生成尺寸。
具体尺寸此处从略。
2.3.2 创建齿轮基本圆（1）以“FRONT”面为草绘平面，接受默认参考面进行草绘，绘四个同心圆，四个圆从内到外依次为齿根圆、基圆、分度圆、齿顶圆，选择“标注尺寸”项，对所画的四个圆从内到外进行尺寸标注（尺寸大小任意）。
点击确定，草绘结束。
（2）运用关系将所画的四个圆定尺寸。
双击所画的四个圆，出现圆的尺寸，选择“信息”→“切换尺寸”，可以发现圆的尺寸由数字变为d0、d1、d2、d3。
如图2.3.2所示：图2.3.2（3）单击再生成按钮，从而再生成齿轮的四个基本圆，如下图图2.3.3：图2.3.3 齿轮基本圆的再生图2.3.3 创建渐开线（1）用方程创建齿轮中齿的轮廓——渐开线。
点击“插入基准曲线”按钮，在弹出的“菜单管理器”中选择“从方程”，单击“完成”。
弹出“曲线：从方程”对话框，选取坐标系，在窗口中选择“笛卡尔”。
弹出“记事本”对话框，输入关系式，如下图2.3.4：图2.3.4 笛卡尔坐标系参数方程（2）单击“文件”→“保存”，再单击“文件”→“退出”，在“曲线：从方程”对话框中选择确定，完成第一段渐开线的创建，如图2.3.5：图2.3.5 渐开线的创建（3）使用按钮，以选择环的方式由齿顶圆复制而创建一个相同的圆，并拉伸2.3.4 镜像渐开线（1）创建一个基准点。
在工具栏内单击按钮，或者依次在主菜单上单击“插入”→“模型基准”→“点”→“点”，系统弹出“基准点”对话框，如图2.3.6所示；图2.3.6 基准点对话框单击选择分度圆曲线作为参考，按住Ctrl键，单击第一段渐开线作为参考，放大视图，检查所创建的点是否位于两条曲线的交点处，单击“基准点”对话框中的确定按钮，完成基准点“PNT0”的创建，如图2.3.7所示：图2.3.7 基准点PNT0的创建（2）创建一根基准轴。
单击工具栏上的“创建轴”按钮，系统弹出“基准轴”对话框，如图2.3.8所示：图2.3.8 基准轴对话框在绘图区单击选取“TOP”面，按住Ctrl键，选取“RIGHT”面，在“基准轴”对话框中点击确定按钮，完成“A-1”轴的创建，如图2.3.9：图2.3.9 轴“A-1”的创建（3）过“A-1”轴和点“PNT0”创建平面。
单击工具栏上的“基准平面”按钮，弹出“基准平面”对话框，单击“A-1”轴，按住Ctrl键选择“PNT0”点，如图2.3.10所示：图2.3.10单击“确定”按钮，完成“DTM1”的创建（4）创建平面“M_DTM”。
创建初始步骤同“DTM1”。
选择“DTM1”作为参考平面，按住Ctrl键，选择“A-1”轴，此时出现旋转角度，角度为（360-360/z），单击“确定”，完成“M_DTM”的创建，如图2.3.11：图2.3.11 “M_DTM”面的创建（6）镜像渐开线。
选择第一段渐开线，单击“镜像”按钮，系统弹出镜像面板对话框，并要求选择一个项目进行镜像，选择先前创建的M_DTM平面作为镜像平面，在“镜像”特征定义操控面板内单击按钮，完成渐开线的镜像。
完成后的曲线如图2.3.12所示：图2.3.12 完成后镜像渐开线2.3.5创建齿形（1）以RIGHT为基准平面进行草绘，如图2.3.13所示图2.3.13(2)在工具栏内单击按钮，弹出“拉伸”定义操控面板，拉伸草绘所得直线，此时模型如图2.3.14所示图2.3.14（3）打开菜单栏中的“编辑”－“相交”命令，按住CTRL选择分度圆与上一步骤所得拉伸曲面，得到相交处的一段螺旋线（4）在工具栏内单击按钮，弹出“拉伸”定义操控面板，在面板内单击“放置”→“定义”，弹出“草绘”定义对话框，选择“FRONT”面作为草绘平面，接受系统默认的参考平面，单击“草绘”进入草绘环境。
（5）单击按钮，打开“基准点”对话框，分别单击螺旋线的两个端点以创建两个新的基准点，如图2.3.15所示图2.3.15（6）绘制如图2.3.16所示的二维草图，在工具栏内单击按钮，完成草图的绘制。
图2.3.16 切除齿形的草绘图（6）在菜单栏中，选择“编辑”－“特征操作”，系统弹出菜单管理器（7）在菜单管理器的“特征”菜单中，选择“复制”。
（8）在出现的“复制特征”菜单中，选择“移动”－“选取”－“从属”－“完成”选项（9）选择图2.3.16中的草绘特征作为要复制的特征，在菜单管理器的“选取特征”菜单中选择“完成”选项（10）在“移动特征”菜单中，选择“平移”选项，接着在“选取方向”菜单中（11）在模型中选择FRONT基准平面，选择“正向”选项。
（12）在出现的文本框中，输入偏移距离为齿轮宽度的一般，即输入关系式“B/2”，点击（13）在菜单管理器中，选择“旋转”选项，接着选择“曲线/边/轴”选项（14）在模型中选择中心特征轴A_1,再选择“反向”选项，然后选择“正向”选项（15）在出现的文本框中输入旋转角度为ANGLE_B,，单击按钮。
（16）在菜单管理器的“移动特征”菜单中，选择“完成移动”选项，弹出“组元素”对话框和“组可变尺寸”菜单（17）在菜单管理器的“组可变尺寸”菜单中，选择“完成”选项，接着在“组元素”对话框中单击“确定”按钮，得到图形如图2.3.17所示图2.3.17（18）在菜单管理器的“特征”菜单中，选择“复制”。
