多晶硅的三大生产工艺之比较
多晶硅的传统制备方法
多晶硅的传统制备方法目前世界上多晶硅生产最常见的方法有三种;四氯化硅氢还原法、三氯氢硅氢还原法和硅烷裂解法。
三氯氢硅氢还原法是德国西门子公司发明的，因此又被称为西门子法。
由于西门子法诞生的时间较早，后来有人又进行了一些新的改良，因此又有人将其称为改良西门子法。
其实，改良西门子法还是西门子法，它的主体工艺流程基本没有变，还是利用氢气还原三氯氢硅来生产多晶硅。
因此，为简单起见，我们还称它为西门子法。
上诉这三种多晶硅的制备方法格有千秋，从制备的难度和投资额的多少来看，四氯化硅氢还原法生产设备最少，最简单，四氯化硅的合成和提纯不需要冷冻系统，普通水冷即可将四氯化硅气体冷凝为液态的四氯化硅，而且无需将工业硅加工成硅粉，只需是合格的硅块就可以了。
因此，四氯化硅还原法的投资额最少，最容易上马。
硅烷沸点太低，为-112℃，要想用精馏法提纯硅烷，不仅要有极深度的制冷机，而且设备也极其复杂。
因此，硅烷裂解法的投资额最大，最难。
从沉积硅的直接回收率上看，硅烷裂解法最高，几乎是100％，最低是四氯化硅氢还原法，不足20％，西门子法高于四氯化硅氢还原法，约为25％左右。
从安全上看，硅烷最危险，最容易爆炸，三氯氢硅次之，也容易爆炸，四氯化硅最安全，根本就不会发生爆炸。
从上面的介绍可以看出，硅烷裂解法最难，投资额最大，特别是，硅烷本身是易燃易爆物，容易发生剧烈的爆炸，一旦爆炸，将造成不可挽回的经济损失。
20世纪60、70年代玩过曾有人研究过硅烷裂解法，而且也曾生产出品质很高的多晶硅，但由于事故频繁，损失惨重，最终还是停产下马。
目前我国已经很少再有人采用此法来生产多晶硅了。
虽然如此，也要清楚硅烷裂解法是具有许多优势的，只要解决好防爆问题，它还是非常有前途的。
当前常采用的是四氯化硅氢还原法和三氯氢硅氢还原法（西门子法），而且这两种方法与多晶硅和石英玻璃的联合制备法密切相关。
四氯化硅氢还原法是以四氯化硅和氢气为原料，在还原炉内发生化学反应来生成多晶硅的方法；三氯氢硅氢还原法是以三氯氢硅和氢气为原料，在还原炉内发生化学反应来生成多晶硅的方法。
多晶硅生产工艺流程
多晶硅生产工艺流程
《多晶硅生产工艺流程》
多晶硅是一种常见的半导体材料，广泛应用于光伏发电、集成电路和光电器件等领域。
多晶硅的生产工艺流程主要包括石英矿石提炼、气相法制备、液相法制备和晶体生长等几个主要步骤。
首先，石英矿石提炼是多晶硅生产工艺的第一步。
石英矿石是多晶硅的原料，通过石英矿石提炼可以得到高纯度的二氧化硅。
高纯度的二氧化硅是制备多晶硅的重要原料，其纯度和质量对多晶硅的品质有着重要影响。
接下来是气相法制备。
气相法制备多晶硅是目前最常用的生产工艺之一。
该工艺利用氯化硅和氢气作为原料，在高温炉中反应生成三氯化硅，再通过还原反应得到多晶硅。
在这一过程中，要控制好温度、压力和气相成分等参数，以确保多晶硅的纯度和晶体结构的良好性能。
除了气相法制备外，液相法制备也是一种常见的多晶硅生产工艺。
液相法制备多晶硅是利用高纯度的硅溶液，在特定条件下结晶成多晶硅体。
这种工艺比气相法更容易控制晶体形貌和性能，但也需要严格控制各种条件参数，以确保多晶硅的品质。
最后一步是晶体生长。
多晶硅晶体生长是制备高纯度、大尺寸多晶硅的关键步骤。
通过合理设计工艺和设备，控制晶体生长速率和结晶方向，可以获得高质量的多晶硅晶体。
总的来说，多晶硅的生产工艺流程包括石英矿石提炼、气相法制备、液相法制备和晶体生长等几个主要步骤。
通过合理控制工艺参数和采用高质量的原料，可以获得高纯度、优质的多晶硅产品，满足不同领域的应用需求。
多晶硅生产工艺
多晶硅生产工艺冶金级硅（工业硅）是制造多晶硅的原料，它由石英砂（二氧化硅）在电弧炉中用碳还原而成。
尽管二氧化硅矿石在自然界中随处可见，但仅有其中的少数可以用于冶金级硅的制备。
一般来说，要求矿石中二氧化硅的含量应该在97～98%以上，并对各种杂质特别是砷、磷和硫等的含量有严格的限制。
冶金硅形成过程的化学反应式为：SiO2 + 2C ＝ Si + 2CO。
在用于制造多晶硅的冶金硅中，要求含有99%以上的Si，还含有铁、铝、钙、磷、硼等，它们的含量在百万分之几十到百万分之一千（摩尔分数）不等。
而EG硅中的杂质含量应该降到10-9（摩尔分数）的水平，SOG硅中的杂质含量应该降到10-6（摩尔分数）的水平。
要把冶金硅变成SOG硅或EG硅，显然不可能在保持固态的状态下提纯，而必须把冶金硅变成含硅的气体，先通过分馏与吸附等方法对气体提纯，然后再把高纯的硅源气体通过化学气相沉积（CVD）的方法转化为多晶硅。
目前世界上生产制造多晶硅的工艺技术主要有：改良西门子法、硅烷（SiH4）法、流化床法以及专门生产SOG硅的新工艺。
1、改良西门子法1955年，西门子公司成功开发了利用氢气还原三氯硅烷（SiHCl3）在硅芯发热体上沉积硅的工艺技术，并于1957年开始了工业规模的生产，这就是通常所说的西门子法。
在西门子法工艺的基础上，通过增加还原尾气干法回收系统、SiCl4氢化工艺，实现了闭路循环，于是形成了改良西门子法——闭环式SiHCl3氢还原法。
改良西门子法的生产流程是利用氯气和氢气合成HCl（或外购HCl），HCl和冶金硅粉在一定温度下合成SiHCl3，分离精馏提纯后的SiHCl3进入氢还原炉被氢气还原，通过化学气相沉积反应生产高纯多晶硅。
具体生产工艺流程见图1。
改良西门子法包括五个主要环节：SiHCl3合成、SiHCl3精馏提纯、SiHCl3的氢还原、尾气的回收和SiCl4的氢化分离。
该方法通过采用大型还原炉，降低了单位产品的能耗。
第一代第二代第三代多晶硅生产流程的异同点

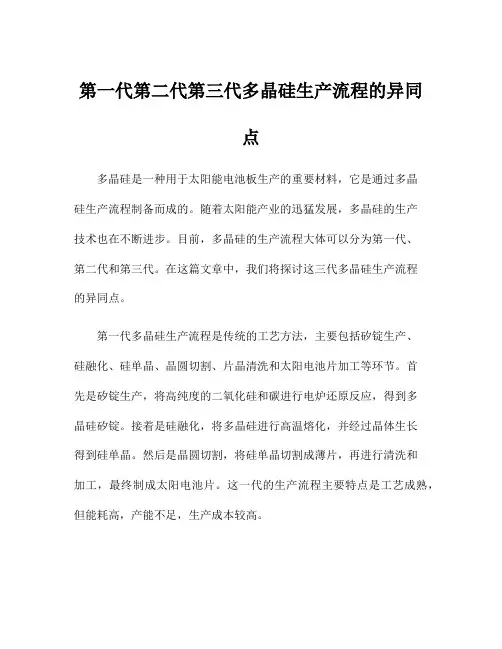

第一代第二代第三代多晶硅生产流程的异同点多晶硅是一种用于太阳能电池板生产的重要材料，它是通过多晶硅生产流程制备而成的。
随着太阳能产业的迅猛发展，多晶硅的生产技术也在不断进步。
目前，多晶硅的生产流程大体可以分为第一代、第二代和第三代。
在这篇文章中，我们将探讨这三代多晶硅生产流程的异同点。
第一代多晶硅生产流程是传统的工艺方法，主要包括矽锭生产、硅融化、硅单晶、晶圆切割、片晶清洗和太阳电池片加工等环节。
首先是矽锭生产，将高纯度的二氧化硅和碳进行电炉还原反应，得到多晶硅矽锭。
接着是硅融化，将多晶硅进行高温熔化，并经过晶体生长得到硅单晶。
然后是晶圆切割，将硅单晶切割成薄片，再进行清洗和加工，最终制成太阳电池片。
这一代的生产流程主要特点是工艺成熟，但能耗高，产能不足，生产成本较高。
第二代多晶硅生产流程是在第一代基础上进行改进的，主要包括多晶硅熔制、晶体生长、切片、清洗和电池片加工等环节。
首先是多晶硅熔制，采用新型的多晶硅熔炼技术，通过高温熔炼和晶体生长得到大尺寸的多晶硅块。
接着是晶体生长，将多晶硅块拉扯成圆柱形的硅棒，再切割成薄片。
然后是清洗和加工，最终制成太阳电池片。
这一代的生产流程改进了能耗和产能，降低了生产成本，但仍存在一定的局限性。
第三代多晶硅生产流程是在第二代基础上进行进一步的改进和创新的，主要包括多晶硅种子生长、单晶硅生长、切片、清洗和电池片加工等环节。
首先是多晶硅种子生长，通过新型的多晶硅种子技术，能够实现更大尺寸的单晶硅块的生长。
接着是单晶硅生长，将多晶硅块拉扯成更长的硅棒，再切割成薄片。
然后是清洗和加工，最终制成太阳电池片。
这一代的生产流程进一步提高了生产效率和降低了生产成本，但仍有一定的改进空间。
总的来说，第一代、第二代和第三代的多晶硅生产流程在技术和工艺上都有所不同。
第一代主要是传统的生产工艺，第二代在其基础上进行了一定的改进，第三代则是在第二代的基础上进一步创新和提高。
随着太阳能电池产业的快速发展，多晶硅生产技术也在不断创新和进步，相信在不久的将来，多晶硅生产技术将会取得更大的突破和进步。
多晶硅生产工艺
多晶硅生产工艺多晶硅是一种高纯度的硅材料，广泛应用于电子、光电和太阳能等领域。
多晶硅的制备工艺主要包括净化硅材料、化学气相沉积和熔融法等。
本文将从多晶硅生产的三个关键步骤入手，详细介绍多晶硅的生产工艺。
一、净化硅材料多晶硅的生产基础是高纯度硅材料，一般采用电石法或硅锭法生产。
在电石法中，石油焦、白炭黑等原料经高温炉处理生成硅单质，再通过进一步的加热处理和气相冷却得到高纯度的硅粉末。
硅锭法是利用单晶硅作为原料，通过高温熔化并在特殊条件下生长出大型晶体锭。
这两种方法都需要对产生的硅材料进行净化处理，以获得较高的纯度。
在净化过程中，首先需要通过化学方法除去硅杂质，例如氧化物、碳和氮等。
一般采用氢氧化钠或氢氧化铝作为碱性还原剂，使硅材料与还原剂反应生成挥发性化合物的气体，通过气体与净化剂的反应使杂质得到去除。
其次，通过热处理和气相冷却等方法去除非金属杂质，例如碳、氧、氮、铁、铝等。
最后，通过电石法或硅锭法制备出较高纯度的硅粉或硅锭，成为制备多晶硅的基础原料。
二、化学气相沉积法化学气相沉积法是多晶硅生产的主要方法之一。
其基本原理是利用硅化合物热分解生成硅单质并在沉积基底上生长晶体。
一般采用氯硅烷、氯化硅、三氯硅烷等硅化合物作为原料气体，通过加热至高温（1000-1400℃）使硅化合物分解，生成氯离子和硅单质原子。
硅单质原子进一步在沉积基底上生长成为多晶硅晶体。
在化学气相沉积法中，氯化氢和二氧化硅等气体通入反应器内，使反应器内维持一定的反应压力（约5-10kPa），并保证反应器内气氛处于还原条件下。
在材料沉积过程中，需要控制反应器的温度、反应气压和气体流量等参数，以使沉积层的粗细、取向和晶界质量达到理想状态。
三、熔融法熔融法是多晶硅生产的另一种常用方法。
其主要流程是将高纯度硅材料加热至熔化状态，然后在特定条件下进行成型和冷却。
其中的关键步骤包括炼铝电池法、湖式法和化学熔融法等。
炼铝电池法是将硅粉末加入熔融的铝中，在高温高压下反应生成硅铝合金，然后通过冷却、破碎等过程，得到晶粒尺寸较小的多晶硅。
多晶硅 工艺
多晶硅工艺多晶硅（Multicrystalline Silicon）是一种晶体硅材料，具有多个晶体颗粒组成。
相比于单晶硅，多晶硅的生产工艺更加简单，成本更低，因此被广泛应用于太阳能电池板的制造过程中。
多晶硅的制备过程主要包括三个关键步骤：晶体生长、切片和多晶硅片的后续处理。
晶体生长是多晶硅制备的第一步。
通常采用的方法是通过将硅熔体注入锅内，并在较低的温度下慢慢冷却，使硅原子逐渐结晶形成晶体。
在这个过程中，由于温度梯度的存在，晶体内部会形成多个晶界，从而形成多晶硅。
接下来，切片是将多晶硅块切割成薄片的过程。
通常采用的方法是使用钢丝锯将多晶硅块切割成薄片，然后经过清洗和抛光等处理，使其表面光洁度提高，以便后续的工艺步骤。
多晶硅片的后续处理是为了提高太阳能电池片的性能。
这个过程包括去除多晶硅表面的氧化层、涂覆抗反射膜、制作电极等步骤。
其中，抗反射膜的涂覆是为了提高多晶硅片对光的吸收能力，从而提高太阳能电池的效率。
多晶硅工艺的优点在于成本低、生产周期短。
相比于单晶硅，多晶硅的制备工艺更加简单，不需要高温高压的条件，因此成本更低。
此外，多晶硅的生产周期也相对较短，可以满足大规模生产的需求。
然而，多晶硅也存在一些缺点。
首先，由于多晶硅内部存在晶界，晶界会对电子传输产生一定的阻碍，从而降低太阳能电池的效率。
其次，多晶硅的晶粒较大，容易产生晶体缺陷，进一步影响太阳能电池的性能。
总的来说，多晶硅工艺是一种常用的太阳能电池制造工艺，具有成本低、生产周期短等优势。
随着科技的不断发展，多晶硅工艺也在不断改进和创新，以提高太阳能电池的效率和性能。
相信在未来，多晶硅工艺还会得到进一步的发展和应用。
多晶硅生产工艺
多晶硅生产工艺多晶硅是一种重要的半导体材料，广泛应用于电子、光伏等领域。
它具有良好的导电性和光学性能，成为了现代科技领域的重要材料之一。
多晶硅的生产工艺是多段复杂的过程，下面将对其生产工艺进行详细介绍。
多晶硅的生产工艺可以分为熔炼、提纯和生长三个主要步骤。
首先是熔炼阶段，也被称为硅材料制备阶段。
在该阶段，将高纯度的硅原料与一定比例的草酸和氯化氢溶解在相应的溶剂中，经过混合、搅拌和过滤等工艺处理后，得到硅原料混合液。
然后将混合液加热至高温，使其熔融成为硅液。
硅液通过特殊的冷却方式，形成固态硅块，即硅锭。
接下来是提纯阶段。
硅锭虽然已经形成，但其中仍然包含着杂质元素，必须进行进一步的提纯。
提纯是为了降低杂质含量，提高硅材料的纯度。
提纯工艺主要包括气相法、液相法和固相法等。
其中，气相法是最常用的提纯方法。
在气相法中，通过将硅锭放入反应炉中，利用氢气将硅锭表面的氧化硅还原为气态氧化硅，然后再通过冷凝和净化等工艺，将气态氧化硅转化为高纯度的气态硅。
这样就可以获得高纯度的硅材料。
最后是生长阶段。
生长是将高纯度的硅材料制备成多晶硅晶体的过程。
生长工艺主要有Czochralski法和漂移法两种方法。
Czochralski法是较为常用的生长方法。
在Czochralski法中，通过将高纯度的硅材料放入石英坩埚中，加热后形成熔融的硅液。
然后将从石英坩埚中拉出的单晶硅丝与旋转的种子晶体接触，通过旋转与拉扯的方式，将硅液逐渐凝固成为多晶硅晶体。
漂移法则是通过控制熔融硅液中的温度梯度和控制气氛中的杂质浓度来实现多晶硅的生长。
综上所述，多晶硅的生产工艺是一个复杂而严谨的过程。
通过熔炼、提纯和生长三个主要步骤，将原材料转化为高纯度的多晶硅晶体。
这些高纯度的多晶硅晶体能够广泛应用于电子、光伏等领域，推动了现代科技的发展。
多晶硅的生产工艺在不断改进和创新，为提高多晶硅质量和产量起到了重要作用。
第一代第二代第三代多晶硅生产流程的异同点
第一代第二代第三代多晶硅生产流程的异同点1. 引言1.1 概述本文将重点研究第一代、第二代和第三代多晶硅的生产流程，并分析它们之间的异同点。
随着太阳能光伏发电技术的快速发展，多晶硅作为主要的光伏材料，在光伏产业中扮演着重要角色。
不同世代的多晶硅生产流程在工艺步骤、设备和技术要点以及优缺点方面存在显著差异。
了解这些差异，对于提高多晶硅生产效率、降低成本和改善产品质量具有重要意义。
1.2 文章结构本文主要包括以下几个部分：引言、第一代多晶硅生产流程、第二代多晶硅生产流程、第三代多晶硅生产流程以及结论与展望。
在引言部分，我们将简要介绍本篇文章研究的背景和目的，并概述各个章节内容。
在每个章节中，将详细描述不同世代多晶硅生产流程的工艺步骤、设备和技术要点以及优缺点，并进行比较分析。
最后，在结论与展望部分，将总结各世代多晶硅生产流程的异同点，并对多晶硅生产行业未来发展趋势进行分析，并提出相应的结语和建议。
本文的主要目的是通过对第一代、第二代和第三代多晶硅生产流程的比较研究，全面了解不同世代生产流程之间的异同点。
通过对工艺步骤、设备和技术要点以及优缺点的详细分析，探讨各个世代多晶硅生产流程在能源消耗、资源利用、环境影响等方面的差异，并为光伏产业未来发展提供参考和建议。
此外，本文也旨在促进多晶硅生产技术的创新和进步，推动太阳能光伏行业可持续发展。
2. 第一代多晶硅生产流程:2.1 工艺步骤:第一代多晶硅生产流程是一种传统的方法，通常包括以下几个主要步骤：1. 原料制备：首先，将冶炼级二氧化硅粉末与高纯度石墨混合，并在电弧炉中进行高温还原反应，生成含有大约95%的多晶硅。
2. 熔炼过程：将预制的多晶硅块放入电阻炉中，通过高温加热使其熔化。
在此过程中，使用碳棒或其他材料作为导体，在电弧和电流的作用下提供加热和保持温度。
3. 拉制晶棒：通过将拖拉机缓慢地向上移动以逐渐拉伸新凝固的硅液，形成长而细直的晶棒。
这个过程非常关键，因为它直接影响到后续所制备出来的单晶硅4. 切割晶棒：将所拉制好的长晶棒切割成具有特定长度和精确尺寸的小块。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多晶硅的三大生产工艺之比较从西门子法到改良西门子法的演进是一个从开环到闭环的过程。
1955年，德国西门子开发出以氢气(H2)还原高纯度三氯氢硅(SiHCl3)，在加热到1100℃左右的硅芯(也称“硅棒”)上沉积多晶硅的生产工艺;1957年，这种多晶硅生产工艺开始应用于工业化生产，被外界称为“西门子法”。
由于西门子法生产多晶硅存在转化率低，副产品排放污染严重(例如四氯化硅SiCl4)的主要问题，升级版的改良西门子法被有针对性地推出。
改良西门子法即在西门子法的基础上增加了尾气回收和四氯化硅氢化工艺，实现了生产过程的闭路循环，既可以避免剧毒副产品直接排放污染环境，又实现了原料的循环利用、大大降低了生产成本(针对单次转化率低)。
因此，改良西门子法又被称为“闭环西门子法”。
改良西门子法一直是多晶硅生产最主要的工艺方法，目前全世界有超过85%的多晶硅是采用改良西门子法生产的。
过去很长一段时间改良西门子法主要用来生产半导体行业电子级多晶硅(纯度在99.9999999%～99.999999999%，即9N～11N的多晶硅);光伏市场兴起之后，太阳能级多晶硅(对纯度的要求低于电子级)的产量迅速上升并大大超过了电子级多晶硅，改良西门法也成为太阳能级多晶硅最主要的生产方法。
2.改良西门子法生产多晶硅的工艺流程(改良西门子法工艺流程示意图)改良西门子法是一种化学方法，首先利用冶金硅(纯度要求在99.5%以上)与氯化氢(HCl)合成产生便于提纯的三氯氢硅气体(SiHCl3，下文简称TCS)，然后将TCS精馏提纯，最后通过还原反应和化学气相沉积(CVD)将高纯度的TCS转化为高纯度的多晶硅。
在TCS还原为多晶硅的过程中，会有大量的剧毒副产品四氯化硅(SiCl4，下文简称STC)生成。
改良西门子法通过尾气回收系统将还原反应的尾气回收、分离后，把回收的STC送到氢化反应环节将其转化为TCS，并与尾气中分离出来的TCS一起送入精馏提纯系统循环利用，尾气中分离出来的氢气被送回还原炉，氯化氢被送回TCS合成装置，均实现了闭路循环利用。
这是改良西门子法和传统西门子法最大的区别。
CVD还原反应(将高纯度TCS还原为高纯度多晶硅)是改良西门子法多晶硅生产工艺中能耗最高和最关键的一个环节，CVD工艺的改良是多晶硅生产成本下降的一项重要驱动力。
3.与主要生产工艺的比较改良西门子法在多晶硅生产领域已经应用了几十年，至今它的主导地位仍然牢不可破。
通过CVD技术的改良、中间气体生产技术的进步和规模化效益的凸显，二次创新的改良西门子法已经成为目前技术最成熟、配套最完善、综合成本最低的多晶硅生产工艺。
从2008年开始大举进入多晶硅生产领域、目前产能分列全球前两位的中国$保利协鑫能源(03800)$和韩国OCI是改良西门子法的典型代表。
利用成熟的技术、完善的配套和自身产能规模的迅速扩张，保利协鑫和OCI在控制多晶硅生产成本方面很快做到了世界领先水平，也给原有的世界多晶硅生产大厂(所谓的多晶硅七巨头)带来很大压力。
最近公布的2011年第四季度财报显示，截至2011年底，保利协鑫的多晶硅生产成本已经降至18.6美元/公斤(包括设备折旧成本，大约占14%)，综合电耗可低至65度/公斤。
(1)硅烷法要聊硅烷法，就不得不聊到挪威的REC公司(RenewableEnergyCorporation)。
REC是全球最重要的高纯硅烷供应商，一度占据全球电子级硅烷市场80%的份额，对采用硅烷法生产多晶硅有很强的动力。
和保利协鑫专注于多晶硅生产、产业链条相对单一不同，传统多晶硅大厂多为电子材料综合供应商，如德国Wacker的产品涉及多晶硅、有机硅、聚醋酸乙烯、白炭黑等，而挪威REC、美国MEMC($休斯电子材料(WFR)$)则是全球电子级硅烷的重要供应商。
硅烷法制造多晶硅也是一种化学方法，核心工艺是利用高纯度硅烷在反应器中热分解为高纯度硅。
硅烷法可以分为两类，较早出现的是硅烷西门子法(SilaneSiemens)，即用硅烷(SiH4)而非TCS作为CVD还原炉的原料，通过硅烷(包括副产品SiH2Cl2，下文简称DCS)的热分解和气相沉积来生产高纯度多晶硅棒料，REC旗下的RECSilicon公司(位于美国，包括原Asimi和SGS)采用过此方法生产电子级多晶硅;不过，REC近期的多晶硅扩建项目采用了另一种硅烷法——硅烷流化床法(SilaneFBR)，将硅烷(UCC法制成的硅烷可以包含副产品DCS)通入加有小颗粒硅粉的流化床(FBR)反应炉内进行连续热分解反应，生成粒状多晶硅。
和REC采用的硅烷流化床法类似的是由美国MEMC最早推出的流化床法，以STC、H2、冶金硅和HCl为原料在流化床(FBR)高温(500℃以上，不算很高)高压(20bar以上)下氢化生成TCS，TCS通过一系列歧化反应后制得硅烷气，硅烷气再通入有小颗粒硅粉的流化床反应炉内连续热解为粒状多晶硅。
这种方法制得的多晶硅纯度相对较低，但基本能满足太阳能级多晶硅的要求。
(流化床法的工艺简图)硅烷法的优点在于热解时温度要求较低(800℃左右)，流化床法还有参与反应的硅料表面积大、生产效率高的优点，所以还原电耗低于改良西门子法;另外，硅烷流化床法是一个连续生产的过程，除定期清床之外设备可连续运行，也不需要换装硅芯、配置碳电极等，这些优点均反映为硅烷法生产多晶硅的现金成本很低。
以REC为例，2011年Q4硅烷流化床法生产多晶硅的现金成本已降至14美元/公斤。
(REC硅烷流化床法多晶硅的生产成本)不过，硅烷流化床法相对改良西门子法还不是很成熟、单位建设成本也比较高，2011年Q4REC的单位研发成本是4美元/公斤，单位折旧是8美元/公斤，多晶硅生产的综合成本为26美元。
另一方面，改良西门子法在二次创新(提高CVD产能、优化CVD单位功耗、改进STC氢化工艺等)后，无论是还原电耗还是综合电耗都有显著降低，考虑到目前改良西门子法的单位建设成本已经很低(保利协鑫约30美元/公斤)，其生产多晶硅的综合成本仍然优于硅烷流化床法。
以保利协鑫2011年Q4的情况为例，多晶硅综合成本为19.3美元/公斤，不仅优于REC硅烷流化床法的同期成本，也优于REC制定的2012年Q4目标——23美元/公斤。
而且，硅烷法对安全性要求很高(硅烷易爆炸，被RECSilicon收购的日本小松Komatsu 在应用硅烷法时就曾发生过严重的爆炸事故而不愿扩大生产;RECSilicon的6500吨新生产线SiliconIII在投产后不久也出现过气体泄漏的安全问题而被迫紧急抢修);硅烷分解时容易在气相成核从而生产相当比例(10%以上)的硅粉，变相拉高成本;流化床法制成的多晶硅纯度也相对较差。
至于$英利绿色能源(YGE)$当初为什么会选择硅烷法，个人认为是自身急于“弯道超车”+外部专家“忽悠”的结果。
资料显示，英利的六九硅业选择用四氟化硅法生产硅烷，一期工程采用硅烷西门子法，利用CVD炉热解硅烷生产高纯度多晶硅，设计年产能3000吨;计划中的二期工程则准备采用硅烷流化床法，通过流化床反应装置将硅烷热解为粒状多晶硅。
暂且不论受专利严格保护的硅烷流化床法(六九硅业一期工程还没有应用此方法)，单是生产高纯度硅烷的四氟化硅法，六九硅业要自主掌握也有很大的难度。
四氟化硅法又称休斯法，是美国MEMC的专利技术，虽然适合大规模生产高纯度硅烷，但工艺难度高、设备庞杂(特别是提纯)、投资巨大，而且不像改良西门子法在关键设备及工艺方案上有成熟供应商。
因此，六九硅业的“自主研发”进展得很不顺利，不仅硅烷法自产的多晶硅成本远高于外购，而且实际产量也一直远低于设计产能;2011年Q4，英利对六九硅业进行了高达人民币23亿元(合3.615亿美元)的固定资产减值处理。
(2)冶金法有别于改良西门子法和硅烷法的化学方法，冶金法是利用物理方法生产太阳能级多晶硅，其典型工艺是将纯度好的冶金硅进行水平区熔单向凝固成硅锭，去除硅锭的外表部分和金属杂质聚集的部分后，将硅锭粗粉碎并清洗，并在等离子体熔解炉中去除硼杂质，然后二次区熔单向凝固成硅锭，再次除去外表部分和金属杂质聚集的部分然后粗粉碎和清洗，最后在电子束熔解炉中除去磷和碳杂质直接生成太阳能级多晶硅。
(冶金法的典型工艺流程，摘自中国有色金属学报《太阳能级多晶硅生产技术发展现状及展望》)从理论上讲，冶金法的工艺要比改良西门子法简单很多，综合电耗也低许多(大约22度/公斤，改良西门子法最优也在65度/公斤)，所以投资少、建设周期短、生产成本低。
但是，如果有人跟你讲冶金法现在有多么厉害，可以取代改良西门子法，那他一定是在“忽悠”。
原因很简单，纯度问题成为冶金法多晶硅的致命伤，综合考虑后目前并无成本优势。
最早采用冶金法生产多晶硅的是日本钢铁企业JFE，早在2001年它就投入了一条冶金法中试线，不过这位先驱很快发现冶金法实际成本太高且看不到可以明显降低的前景，最终停止了中试线的运行。
之前，让大家开始对冶金法多晶硅充满期待的真正原因是太阳能级多晶硅高企的价格，而非冶金法多晶硅本身。
由于化学法制造多晶硅投资巨大、建设周期和达产周期长，使得太阳能级多晶硅的供应刚度很大，而德国、西班牙等欧洲光伏市场的连续启动让需求从2007年下半年开始出现非常明显的增长，使得太阳能级多晶硅的价格出现急剧攀升并维持420美元/公斤的高价到2008年上半年。
正是这种背景下，冶金法多晶硅有了真正意义上的亮相，阿特斯太阳能利用这种多晶硅生产的光伏组件(转化率13.3%-14%)获得了订单，而后赛维LDK签订了用冶金法多晶硅(由加拿大TIM和挪威Elkem供应)为德国电池Q-Cell代工硅片的协议。
国内采用冶金法生产多晶硅的企业主要有上海普罗和$银星能源(SZ000862)$，挪威Elkem(除了生产太阳能级多晶硅，Elkem还是全球最大的冶金硅供应商)于2011年被中国蓝星集团收购。
而现在的情况呢?优质太阳能级多晶硅的现货价格已跌至25美元/公斤附近;化学法多晶硅的供应量十分充足(前四大供应商的产能已经可以满足30GW以上光伏组件对多晶硅的需求);更为关键的是低转化率的光伏产品已经没有市场，而纯度低，制成的光伏产品转化率低、易衰减正是冶金法多晶硅的硬伤。
挪威Elkem的情况显示，冶金法多晶硅必须与电子级多晶硅掺杂后才能满足太阳能级多晶硅的基本条件，制成转化率15%-16.5%的光伏电池。
短期内，多晶硅纯度低、产出的电池效率易衰减成为冶金法难以突破的瓶颈，使其不仅不可能取代化学法，而且也难以充当“有益的补充”这一角色。
4.改良西门子法仍将是最主要的生产工艺综上所述，改良西门子法依然“综合素质”最优的多晶硅生产工艺，短时间内被其他工艺替代的可能很小。
