多晶硅工艺原理
氢气
氯气
氯化氢合成 HCl 硅粉 三氯氢硅合成
加压冷凝分离 H2、HCl 冷凝液 合成精馏 综合回收 低沸物 粗SiHCL3 精 馏 高低沸物 纯SiHCL3 尾气 还 原 粗SiHCL3 干法回收 多晶硅 H2 HCL 冷凝液 干法精馏 纯SiHCL3 SiCL4 低沸物 综合回收 SiCL4 SiCL4 氢气 氢 化 粗SiHCL3 氢化粗馏
• （3） 氯硅烷提纯工序 ） • 三氯氢硅提纯工序 • 本工序分为前后两个部分，其主要功能为：1）粗提纯部 分：用多级精馏和湿氮处理的方法，从由三氯氢硅合成工 序制得的氯硅烷冷凝液中提取初步精制的三氯氢硅；2） 精提纯部分：a.用湿氮处理和多级精馏的方法，将粗提纯 部分制得的三氯氢硅进一步精制，得到多晶硅级的精制三 氯氢硅；b.从多晶硅制取工序返回的氯硅烷冷凝液中分离 出循环使用的多晶硅级的精制三氯氢硅；c.从四氯化硅氢 化工序返回的氯硅烷混合冷凝液中分离出多晶硅级的精制 三氯氢硅和用于循环加氢的精制四氯化硅。 • 1）．粗提纯部分 ）．粗提纯部分 ）． • 粗提纯部分流程由七级精馏塔组成，其中，一级、七级为 单系列生产线，二级至六级为双系列生产线。
氯化氢合成炉
• （2）合成工序 ）
• 1）氯化氢合成工序 ） • 在氯化氢合成炉内，通过氢气、氯气混合气体的 燃烧反应制得氯化氢。 • 氯化氢合成工序的流程由初始原料输入、氯化氢 合成系统和废气处理系统三部分组成。 • A.初始原料输入 初始原料输入 • 来自氢气制取工序及从三氯氢硅合成工序返回的 循环氢气输送入氢气缓冲罐，出该罐的氢气分别 去两条生产线的氯化氢合成炉。 • 来自液氯汽化工序的氯气穿过氯气缓冲罐，分别 去两条生产线的氯化氢合成炉。
• B.氯化氢合成系统 氯化氢合成系统 • 氢气和氯气在炉内燃烧，反应生成氯化氢， 反应式如下： • H2+Cl2=2HCl • 炉内的工作压力为0.4MPa—0.5MPa。温度 0.4MPa—0.5MPa 不超过450℃。输出的氯化氢，穿过空气冷 却器被冷却到150℃，并穿过氯化氢冷却器， 被循环冷却水冷却到40～50℃温度。冷却 后的氯化氢送入氯化氢储罐，然后被送往 三氯氢硅合成工序。
氯化氢
缓冲
• 2）三氯氢硅合成工序 ）
• 在合成炉内，用硅粉与气态氯化氢反应制得三氯 氢硅。 • 三氯氢硅合成工序包括以下几个系统： • ——原料处理系统； • ——三氯氢硅合成系统； • ——汽气混合气“干法”除尘系统； • ——汽气混合气“湿法”除尘系统； • ——CDI公司汽气混合气分离系统。
一、主工艺介绍
• 本装置的设计能力为年产高纯（电子级）多晶硅 1500吨， • 同时副产物：二级三氯氢硅，四氯化硅。 • 其主要的生产工艺 ， 是通过工业硅与气态氯化氢 其主要的生产工艺， 的反应，将其转化为由三氯氢硅、四氯化硅、 的反应 ， 将其转化为由三氯氢硅 、 四氯化硅 、 二 氯氢硅、聚氯硅烷、 氯氢硅 、 聚氯硅烷 、 金属杂质等组成的混合蒸汽 并将其冷凝， 并将其冷凝 ， 用精馏的方法从冷凝液中分离出高 纯度的三氯氢硅，再将汽化的三氯氢硅， 纯度的三氯氢硅 ， 再将汽化的三氯氢硅 ， 与氢气 按一定比例混合引入多晶硅还原炉。 按一定比例混合引入多晶硅还原炉 。 在置于还原 炉内的棒状硅芯两端加以电压，产生高温。 炉内的棒状硅芯两端加以电压 ， 产生高温 。 在高 温硅芯表面，三氯氢硅被氢气还原成元素硅， 温硅芯表面 ， 三氯氢硅被氢气还原成元素硅 ， 并 沉积在硅芯表面，逐渐生成所需规格的多晶硅棒。 沉积在硅芯表面 ， 逐渐生成所需规格的多晶硅棒
• 从液氯钢瓶或汽化系统设备、管线泄漏出来的氯 气，必需得到及时的处理。为此，在沿厂房内墙 设置的环形地沟内，沟底上方架设管壁上开孔的 环形风管，将地面附近含氯的空气吸入管内，并 送入至废气处理塔处理。必要时，可用软管连接 到从风管伸出地面的活接头上，将软管引至厂房 的各部位，进行局部排风。设置于废气处理塔后 的事故风机，从塔顶抽送气体，造成废气收集、 处理系统气体输送的动力。 • 当正在放液的液氯钢瓶发生泄漏、或某台汽化器 需要作排液操作之前、或系统停车之后，可通过 从钢瓶排气接嘴、汽化器和氯气缓冲罐出气管引 至废气处理塔进气管的支管，将钢瓶或设备内的 氯气抽出，送入废气处理塔处理。
• A.一级精馏 一级精馏——四氯化硅与三氯氢硅的分离 一级精馏 四氯化硅与三氯氢硅的分离 • 一级精馏塔为筛板式。塔底再沸器用0.3MPa的蒸汽加热， 塔顶冷凝器用循环冷却水冷却。 • 贮存于三氯氢硅合成工序储槽中的氯硅烷，用计量泵输送， 经一级进料预热器预热，送入一级精馏塔。 • 塔顶馏出含有低沸点和高沸点杂质的三氯氢硅冷凝液，经 一级冷凝液槽，靠位差流去二级1#精馏再沸器（蒸馏釜）。 • 从塔顶冷凝器排出的废气，与二级1#、2#塔顶冷凝器排出 的废气一起，经1#尾气冷凝器，用-15℃的盐水冷却，进 一步冷凝其中的氯硅烷，冷凝液靠位差流入二级三氯氢硅 槽。 • 塔底釜液为含杂质的四氯化硅，排入贮槽，再用计量泵送 入七级精馏塔进行净化。
这一工序包括氯化氢合成工序和三氯氢硅合成工序
（3）氯硅烷提纯工序
这一工序包括粗提纯、精提纯、废体净化和蒸馏釜残液处理工序
（4）多晶硅工序
这一工序包括多晶硅制取工序和四氯化硅氢化工序
（5）氢气制备及净化工序 （6）工艺废料处理工序 （7）成品整理工序（包括实验室检验分析）
• 公用工程
(1) 空分制氮站； (2) 空压站； (3) 冷冻站； (4) 循环水站； (5) 脱盐水站； (6) 综合泵站； (7) 锅炉房； (8) 供热站； (9) 高纯水系统； (10) 污水处理站； (11) 10KV变电站； (12) 总变； (13) 煤输送系统； (14) 石灰石粉输送系统； (15) 渣（锅炉）贮运系统； (16) 灰贮运系统。
• 其中原料处理系统的氯化氢加热部分、三 氯氢硅合成系统、汽气混合气“干法”除 尘系统及汽气混合气“湿法”除尘系统设 置两条相同的生产线（生产线Ⅰ、Ⅱ）， CDI公司汽气混合气分离系统为一条生产线。
三 氯 氢 硅 合 成 示 意 图
• A．原料处理系统 ． • 原料处理系统完成对原料氯化氢的预热，及对三 氯氢硅合成炉启动和停炉时使用的氮气的加热。 • B．三氯氢硅合成系统 ． • 原料硅粉用运输罐送入工序，用单梁吊车，将运 输罐提升并安装在硅粉验收槽的顶部，并将硅粉 放入接收槽内。硅粉接收槽的装料为一昼夜一次， 槽侧配有硅尘捕集器以便回收硅粉。 • 硅粉一班一次由接收槽放入安装于下方的硅粉计 量罐，再放入下方的硅粉供料罐。用安装于供料 罐底部的硅粉给料机将硅粉以一定的流量供入到 氯化氢输送管道中，硅粉被氯化氢气流携带，送 入三氯氢硅合成炉底的锥形部分。
• （1）液氯贮存及汽化工序 ）
• 外购的液氯钢瓶运送入本工序厂房内实瓶区存放，使 用后的液氯钢瓶吊运至空瓶区存放并定期运出。 • 从钢瓶放出的液氯，引入液氯汽化器内被热水加热而 汽化。汽化生成的氯气经过氯气缓冲罐，先进行干燥， 然后送往氯化氢合成工序。 • 用于液氯汽化的加热水来自热水槽。通入低压蒸汽 （部分来自还原炉的热能回收）直接加热槽内的水。 出槽的热水用循环泵送入液氯汽化器加热汽化液氯。 出液氯汽化器的水返回热水槽。 • 液氯汽化器为一开一备。随着汽化器工作时间的增加， 液氯中的NCl3浓度会升高，当达到一定浓度时，会导 致爆炸。因此须定期分析汽化器中NCl3的浓度，当 NCl3浓度达到40g/l时，必须切换汽化器，将汽化器 中NCl3浓度较高的残液放入排污罐，用碱液将NCl3和 液氯处理掉。
• 汽化系统安全阀泄放的氯气直接送入废气处理塔。 • 入废气处理塔的含氯空气，在填料层与自上而下 的碱液逆流接触，氯气与碱液中的NaOH反应生成 NaClO、NaCl和H2O而被吸收。因反应放热，塔内 液体和气体的温度均有升高。用事故风机抽出塔 顶经处理达标的气体放空；出塔底的液体靠位差 流入碱液循环槽，再用碱液循环泵抽出，经碱液 循环冷却器用循环冷却水冷却后，送入废气处理 塔顶用作吸收剂。当循环碱液中NaOH浓度降至 2~3%（w）时，停止使用工作槽中的碱液，切换 至碱液循环备用泵，将备用槽中贮存的浓度为 15%（w）的新鲜NaOH溶液送入废气处理塔吸收 氯气。在备用泵、备用槽系统作吸收操作期间， 原工作泵、工作槽系统需完成以下工作：用泵将
• C．汽气混合气“干法”除尘系统 ．汽气混合气“干法” • 出三氯氢硅合成炉的夹带有硅粉的汽气混合气依 次进入一、二、三级旋风除尘器，气体中的大部 分硅粉被分离下来，随即落入安装于下方的三个 小集尘罐。定期把硅尘从小集尘罐中卸到集尘罐 中。定期将罐中硅粉卸出，送去处理。 • D．汽气混合气“湿法”除尘系统 ．汽气混合气“湿法” • 经“干法”除尘后的汽气混合气进入湿氢处理塔 顶部，与同样从顶部注入的四氯化硅液体混合， 自上而下流动。从塔下部送入用脱盐水增湿的氢 气，与塔内的气液混合物接触，促使汽气混合气 中所含的金属氯化物发生部分水解，同时，汽气 混合气中的部分细小硅尘被液体四氯化硅洗下， 混合气亦被四氯化硅冷却。
氯化氢合成
液氯储罐 HCl 空气冷却器 离 的 液氯汽化器 化 氯 从 离 的 氯 化 氢 分 化 分 从 STC 氢 合 成 TCS 氢
液氯干燥器 氯气 液氯缓冲罐
氯化 氢合 成炉
氯化氢冷却器
氯化氢储气罐
氯化氢缓冲罐
TCS 合成
氢气缓冲罐 电 解 氢 气 氢 气 CDI 分 离
器
氢气 氯化氢吸 冷却
• 槽内含10%NaClO的液体排至次氯酸钠溶液 贮槽贮存，然后将配制好的NaOH溶液送入 槽内贮存，以备随后用于氯气的吸收。 • 次氯酸钠溶液贮槽内贮存的10%NaClO溶液， 用泵装车，作为商品外售。必要时，亦可 将其送至工艺废料处理工序处理。 • 15%NaOH 15%NaOH溶液的配制，是将从35%NaOH贮 35%NaOH 槽送来的浓碱液放入15%碱液配制槽内。向 槽中通入一次水，将碱液稀释至所需浓度。 • 事故风机、废气处理塔、碱液循环系统保 持连续运转。
多晶硅生产工艺
PPT文档演模板
多晶硅生产工艺
硅及其硅的氯化物的简介
一、硅的简介
硅，1823年发现，为世界上第二最丰富的元素——占 地泥壳的四主分要之原一料，，砂纯石硅中则含用有在大电量子的元件SiO上2，，也譬是如玻启璃动和人水造 卫星一切仪器的太阳能电池，便用得上它。
太阳能电池市场现状
• 煤炭和石油是两大不可再生能源。上个世纪发生的 两次石油危机，一方面是对世界经济的极大冲击，但同 时也是一次机遇，再加上保护环境，开发绿色能源、替 代能源，已被人们预测为改变我们未来10年生活的十 大新科技之一。在未来10年内，风力、阳光、地热等 替代能源可望供应全世界所需能源的30%。
多晶硅生产工艺
多晶硅简介
• 电子工业中广泛用于制造半导体收音机、录音 机、电冰箱、彩电、录像机、电子计算机等的 基础材料。
• 由干燥硅粉与干燥氯化氢气体在一定条件下氯 化，再经冷凝、精馏、还原而得。
• 多晶硅是生产单晶硅的直接原料，是当代人工 智能、自动控制、信息处理、光电转换等半导 体器件的电子信息基础材料，被称为“微电子 大厦的基石”。
PPT文档演模板
多晶硅生产工艺
硅及其硅的氯化物的简介
2.化学性质 a.易水解、潮解，在空气中强烈发烟 易水解、潮解：
SiCl4 + (n+2)H2O → SiO2·nH2O + 4HCl SiHCl3 + nH2O → SiO2·nH2O + 3HCl b.易挥发、易汽化、易制备、易还原。 c. 着SiH火C点l3为易2着20火℃，。发火点28℃，燃烧时产生HCl和Cl2， d.对金属极为稳定，甚至对金属钠也不起反应。 e.其蒸汽具有弱毒性，与无水醋酸及二氮乙烯的毒性程度 极为相同。
多晶硅生产工艺

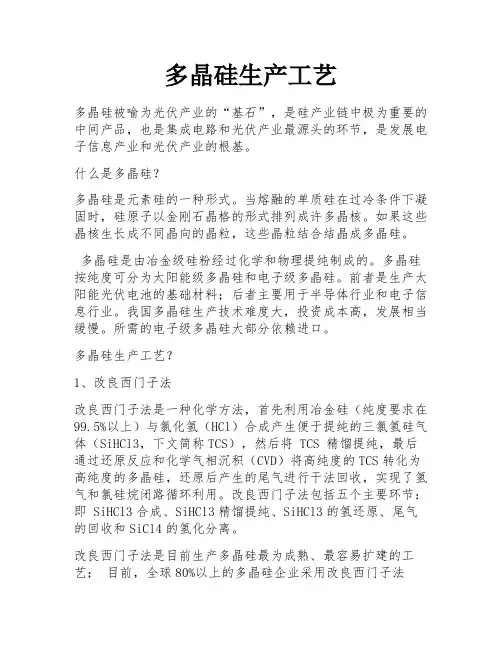

多晶硅生产工艺多晶硅被喻为光伏产业的“基石”，是硅产业链中极为重要的中间产品，也是集成电路和光伏产业最源头的环节，是发展电子信息产业和光伏产业的根基。
什么是多晶硅？多晶硅是元素硅的一种形式。
当熔融的单质硅在过冷条件下凝固时，硅原子以金刚石晶格的形式排列成许多晶核。
如果这些晶核生长成不同晶向的晶粒，这些晶粒结合结晶成多晶硅。
多晶硅是由冶金级硅粉经过化学和物理提纯制成的。
多晶硅按纯度可分为太阳能级多晶硅和电子级多晶硅。
前者是生产太阳能光伏电池的基础材料；后者主要用于半导体行业和电子信息行业。
我国多晶硅生产技术难度大，投资成本高，发展相当缓慢。
所需的电子级多晶硅大部分依赖进口。
多晶硅生产工艺？1、改良西门子法改良西门子法是一种化学方法，首先利用冶金硅（纯度要求在99.5%以上）与氯化氢（HCl）合成产生便于提纯的三氯氢硅气体（SiHCl3，下文简称TCS），然后将 TCS 精馏提纯，最后通过还原反应和化学气相沉积（CVD）将高纯度的TCS转化为高纯度的多晶硅，还原后产生的尾气进行干法回收，实现了氢气和氯硅烷闭路循环利用。
改良西门子法包括五个主要环节：即 SiHCl3合成、SiHCl3精馏提纯、SiHCl3的氢还原、尾气的回收和SiCl4的氢化分离。
改良西门子法是目前生产多晶硅最为成熟、最容易扩建的工艺；目前，全球80%以上的多晶硅企业采用改良西门子法（闭环式三氯氢硅还原法）生产多晶硅，该法生产电子级多晶硅具有一定的优势，其沉积速率较快，安全性能较好，但是相比硅烷法（SiH4分解法）具有能耗高、副产品量较高、投资成本大等缺点。
2、硅烷法硅烷法制备多晶硅主要技术是将冶金级硅粉与四氯化硅和氢气转化为三氯氢硅，再将三氯氢硅通过精馏工序提纯及歧化反应，生成电子级硅烷气送至多晶硅反应器，通过化学气相沉积(CVD)生长成多晶态硅棒。
硅烷法是利用硅烷热分解的方法制备多晶硅，反应温度低，原料气体硅烷易提纯，杂质含量可以得到严格的控制。
硅片制备工艺原理

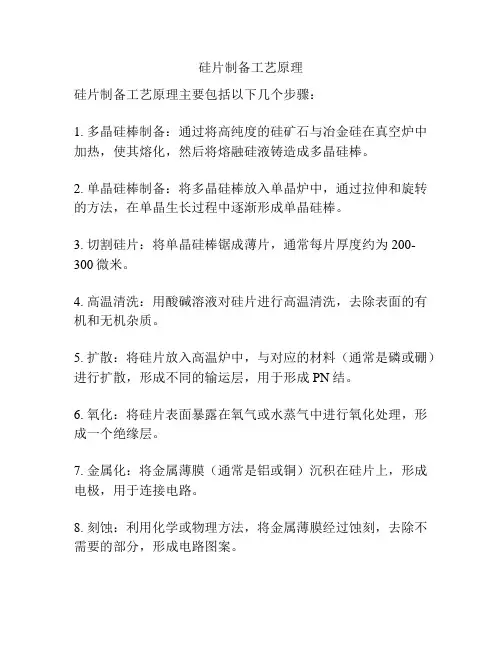

硅片制备工艺原理
硅片制备工艺原理主要包括以下几个步骤：
1. 多晶硅棒制备：通过将高纯度的硅矿石与冶金硅在真空炉中加热，使其熔化，然后将熔融硅液铸造成多晶硅棒。
2. 单晶硅棒制备：将多晶硅棒放入单晶炉中，通过拉伸和旋转的方法，在单晶生长过程中逐渐形成单晶硅棒。
3. 切割硅片：将单晶硅棒锯成薄片，通常每片厚度约为200-300微米。
4. 高温清洗：用酸碱溶液对硅片进行高温清洗，去除表面的有机和无机杂质。
5. 扩散：将硅片放入高温炉中，与对应的材料（通常是磷或硼）进行扩散，形成不同的输运层，用于形成PN结。
6. 氧化：将硅片表面暴露在氧气或水蒸气中进行氧化处理，形成一个绝缘层。
7. 金属化：将金属薄膜（通常是铝或铜）沉积在硅片上，形成电极，用于连接电路。
8. 刻蚀：利用化学或物理方法，将金属薄膜经过蚀刻，去除不需要的部分，形成电路图案。
9. 芯片封装：将硅片贴附在塑料或陶瓷基板上，并进行线路连接和封装，形成最终的芯片产品。
多晶硅的生产工艺图及车间工艺培训21页
还原氢化工序工艺讲义第一节工序划分及主要设备一、三氯氢硅还原的工序划分单元号工序名称T1100/T1101三氯氢硅(TCS)蒸发T1200/T1201四氯化硅(STC)蒸发T100/T101还原T200/T201氢化T300硅芯拉制T400硅芯腐蚀T500破碎、分级T600超纯水制取T700实验室(分析检测中心)T800/801钟罩清洗T900冷却水循环系统T1000HF洗涤二、主要原辅材料及质量要求物质纯度原料三氯氢硅TCS≥99%（B≤0.1ppb;P≤0.1ppb）四氯化硅STC≥98%氢气H2≥99.999%硅芯Si≥99.999%；电阻率≥50Ω·cm(暂定)；Φ5mm ；长2m石墨电极高纯辅料硝酸分析纯氢氟酸优纯级或分析纯洗涤剂氢氧化钠分析纯或化学纯酸洗剂氨基磺酸化学纯超纯水电阻率＞18M·Ω三、主要设备设备个数位号三氯氢硅(TCS)蒸发器4T1100AB001/002 T1201AB001/002四氯化硅(STC)蒸发器4T1200AB001/002 T1201AB001/002还原炉及氢化炉的静态混合器2AM100还原炉18T100/T101AC001-009氢化炉9T200AC001-005 T201AC001-004硅芯拉制炉6T300AC001-006区熔炉1T700AC001冷却水及冷却去离子水缓冲罐4T900/T901AB001-002全自动硅块腐蚀清洗机1T400HF洗涤塔1T1000AK001A/B第二节 三氯氢硅氢还原工艺一、还原工艺描述图1 三氯氢硅氢还原工艺流程简图经提纯的三氯氢硅原料，按还原工艺条件的要求，经管道连续加入蒸发器中。
向蒸发器夹套通入蒸汽使三氯氢硅鼓泡蒸发并达到10bar ，三氯氢硅的汽体和一路一定压力的高纯氢气（包括干法分离工序返回的循环氢气）在混合器AM100中以1：3的比例混合，经三层套管换热器加热后经进气管喷头喷入还原炉内。
单晶硅到多晶硅 原理

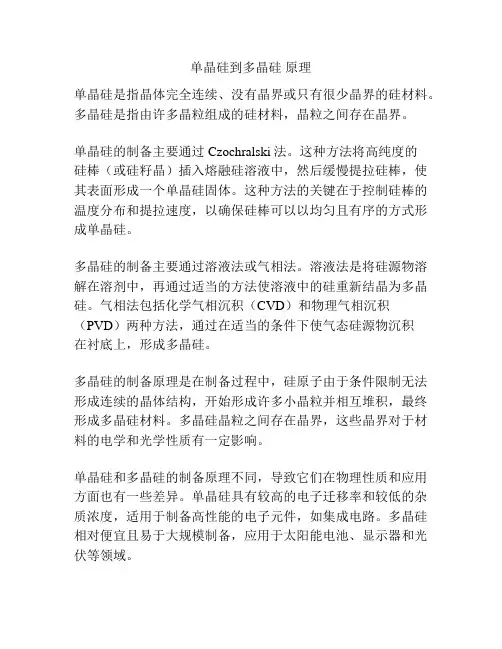

单晶硅到多晶硅原理
单晶硅是指晶体完全连续、没有晶界或只有很少晶界的硅材料。
多晶硅是指由许多晶粒组成的硅材料，晶粒之间存在晶界。
单晶硅的制备主要通过Czochralski法。
这种方法将高纯度的
硅棒（或硅籽晶）插入熔融硅溶液中，然后缓慢提拉硅棒，使其表面形成一个单晶硅固体。
这种方法的关键在于控制硅棒的温度分布和提拉速度，以确保硅棒可以以均匀且有序的方式形成单晶硅。
多晶硅的制备主要通过溶液法或气相法。
溶液法是将硅源物溶解在溶剂中，再通过适当的方法使溶液中的硅重新结晶为多晶硅。
气相法包括化学气相沉积（CVD）和物理气相沉积（PVD）两种方法，通过在适当的条件下使气态硅源物沉积
在衬底上，形成多晶硅。
多晶硅的制备原理是在制备过程中，硅原子由于条件限制无法形成连续的晶体结构，开始形成许多小晶粒并相互堆积，最终形成多晶硅材料。
多晶硅晶粒之间存在晶界，这些晶界对于材料的电学和光学性质有一定影响。
单晶硅和多晶硅的制备原理不同，导致它们在物理性质和应用方面也有一些差异。
单晶硅具有较高的电子迁移率和较低的杂质浓度，适用于制备高性能的电子元件，如集成电路。
多晶硅相对便宜且易于大规模制备，应用于太阳能电池、显示器和光伏等领域。
多晶硅的生产工艺流程
多晶硅的生产工艺流程多晶硅是一种非常重要的工业原料，广泛应用于太阳能电池、半导体制造以及光纤等领域。
本文将介绍多晶硅的生产工艺流程。
1. 原材料准备多晶硅的生产过程主要以硅矿石作为原材料。
硅矿石经过选矿、破碎、磨粉等处理，得到粗硅粉。
然后通过酸法或氧化法进行精炼，得到高纯度的硅。
2. 冶炼和净化在冶炼过程中，将高纯度的硅加入冶炼炉中，与还原剂（通常为木炭或焦炭）反应生成气体。
这种气体通过适当的温度和压力控制，使之凝结为多晶硅棒。
为了净化多晶硅，一般采用几个步骤：•液氯法：将多晶硅放入气体氯化炉中，在高温下与氯气反应生成气态氯化硅。
通过凝结和沉淀，将杂质去除。
•化学净化：将氯化硅与氢气或其他还原气体在适当的温度下反应，去除杂质元素。
•浸渍法：将多晶硅浸泡在酸性或碱性溶液中，通过化学反应去除杂质。
3. 制备硅棒将净化后的多晶硅通过熔融法或等离子体法进行制备硅棒。
•熔融法：将多晶硅放入坩埚中，加热到高温使其熔化。
然后通过拉拔或浇铸的方式，将熔融硅逐渐冷却成硅棒。
•等离子体法：将净化后的多晶硅放入等离子体室中，加热到高温使其熔化。
然后通过高频感应炉等设备，使熔融硅凝结成硅棒。
4. 切割硅棒经过制备后，需要进行切割成片。
通常采用钻孔法或线锯法进行切割。
•钻孔法：将硅棒放入特定设备中，通过旋转式的刀具进行切割。
•线锯法：将硅棒放入线锯设备中，通过高速旋转线锯进行切割。
5. 喷砂抛光切割后的硅片表面粗糙，需要进行喷砂和抛光。
喷砂可去除表面污染物，抛光可提高硅片的表面光洁度。
6. 完工经过喷砂抛光后，多晶硅片经过检验和封装后即可作为成品出售。
结论本文介绍了多晶硅的生产工艺流程。
多晶硅的生产包括原材料准备、冶炼和净化、制备硅棒、切割以及喷砂抛光等过程。
经过这些工艺步骤，高纯度的多晶硅可以被应用于太阳能电池、半导体制造等领域。
以上就是多晶硅的生产工艺流程的详细介绍。
参考资料：[1] Kumar, C. G., & Ramesh, D. (2006). Silicon: a review of its potential role in the prevention and treatment of postmenopausal osteoporosis. International journal of endocrinology, 2006.[2] Faber, K. T. (1997). Rates of homogeneous chemical reactions of silicon. Journal of the American Ceramic Society, 80(7), 1683-1700.。
硅烷法粒状多晶硅工艺
硅烷法粒状多晶硅工艺哎呀，说起硅烷法粒状多晶硅工艺，这可真是个技术活儿，得慢慢道来。
你可别小看这玩意儿，它可是太阳能电池板里头的关键材料呢。
咱们今天就来聊聊这个，用大白话，不整那些高深莫测的术语。
首先，得说说这硅烷是个啥。
硅烷，听着挺高大上的，其实就是一种化合物，主要成分是硅和氢。
这玩意儿在常温下是气体，但是一加热，它就能变成固体，也就是我们说的多晶硅。
好了，咱们开始说工艺。
硅烷法粒状多晶硅工艺，简单来说，就是把硅烷气体通过一系列复杂的化学反应，转化成多晶硅颗粒的过程。
这个过程得在高温下进行，温度得达到1000多度，这可不是闹着玩的。
首先，得把硅烷气体和氢气混合，然后送进一个特制的反应器里。
这个反应器得是密闭的，因为硅烷这玩意儿挺活泼，容易和空气里的氧气反应，那可就麻烦了。
所以，反应器得密封得严严实实的。
接下来，就是加热了。
把混合气体加热到1000多度，这时候，硅烷就开始和氢气反应，生成多晶硅。
这个过程得控制好温度和压力，不然多晶硅的质量就受影响。
然后，就是收集多晶硅颗粒了。
这个过程得小心翼翼的，因为多晶硅颗粒挺脆弱，一不小心就碎了。
收集完的多晶硅颗粒，还得经过一系列的提纯和处理，才能用在太阳能电池板上。
说到这儿，你可能觉得这工艺挺简单的，其实不然。
这里面的每一步都得精确控制，温度、压力、反应时间，差一点都不行。
而且，这玩意儿成本还挺高，因为需要大量的能源和设备。
但是，这硅烷法粒状多晶硅工艺的好处也不少。
首先，它生产的多晶硅纯度高，这对太阳能电池板的性能可是大有裨益。
其次，这工艺产生的废弃物少，对环境友好。
总之，硅烷法粒状多晶硅工艺，虽然听起来挺复杂，但其实它就是把硅烷气体变成多晶硅颗粒的过程。
这玩意儿虽然成本高，但是它对太阳能电池板的性能提升和环境保护可是大有益处。
咱们今天就聊到这儿，下次有机会再聊聊别的。
多晶硅的性质、用途、冶炼方法以及工艺流程图
检测与包装
检测
对多晶硅产品进行质量检测，如纯度、晶体质量、表面质量等。
包装
根据客户需求对多晶硅产品进行包装，以确保其在运输和存储过程中的安全和稳定性。
THANKS FOR WATCHING
感谢您的观看
多晶硅的性质、用途、冶炼方法以 及工艺流程图
目录
• 多晶硅的性质 • 多晶硅的用途 • 多晶硅的用途 • 多晶硅的用途 • 多晶硅的冶炼方法 • 多晶硅的工艺流程图
01 多晶硅的性质
物理性质
硬度
多晶硅的硬度较高，属于硬质材料。
导热性
多晶硅的导热性能良好，热膨胀系数较小。
密度
多晶硅的密度为2.32-2.34g/cm³，比单晶 硅略低。
详细描述
化学气相沉积法利用化学反应将原料气体转化为多晶硅。该方法可以在较低温度下进行，结晶质量较好，但生产 成本较高，且对设备要求较高。
04 多晶硅的工艺流程图
原料准备
原料准备
多晶硅的生产需要高纯度 的硅材料作为原料，通常 采用冶金级硅或工业硅作 为起始原料。
硅材料的纯化
为了获得高纯度的硅材料， 需要进行一系列的提纯和 除杂过程，如破碎、酸洗、 碱洗等。
杂质去除
通过精馏过程，可以去除硅原料中 的大部分杂质，如铁、铝、钙等， 从而提高硅的纯度。
化学气相沉积
化学气相沉积原理
化学气相沉积是一种利用化学反应在硅表面形成固态薄膜的方法， 通过控制反应条件，可以在硅表面形成多晶硅层。
反应气体
化学气相沉积过程中需要使用不同的反应气体，如硅烷、氢气等， 这些气体在高温下发生化学反应，形成固态的多晶硅层。
铸锭和切片
将提纯后的多晶硅铸造成锭， 并进行切片加工成所需的规格 和形状。
多晶硅生产工艺—西门子法
多晶硅生产工艺—西门子法西门子法生产多晶硅发展及展望西门子法生产多晶硅的工艺流程可分为三步：一是SiHCl3制备，二是SiHCl3还原制取多晶硅，最后为尾气的回收利用。
从图1、图2可见，左边的流床反应器即为由冶金级硅和HCl气体反应生成SiHCl3的部分；中间标有“高纯Si”的反应炉为制取多晶硅的部分；右边为尾气回收系统。
其中，SiHCl3氢还原制取多晶硅部分最为重要。
西门子法至今已有50多年的历史，多年前即发展成为生产电子级多晶硅的主流技术，现在生产技术已相当成熟。
这和它具有以下优点是密不可分的[20-22]：(1)SiHCl3比较安全，可以安全地运输，贮存数月仍能保持电子级纯度。
当容器打开后不像SiH4或SiH2Cl2那样会燃烧或发生爆炸，即使燃烧，温度也不高，可以盖上。
(2)西门子法的有用沉积比为1某103，是硅烷法的100倍。
(4)在现有方法中它的沉积速率最高，达8～10μm/min。
(5)一次转换效率为5％～20％，在现有方法中也是最高的。
不足之处在于沉积温度较高，在1100℃左右，所以电耗高，达120kWh/kg。
1.3.1发展历程1第一代多晶硅生产流程[20]适用于100t/a以下的小型硅厂，以HCl气体和冶金级硅为原料，在300℃和0.45MPa下催化生成SiHCl3。
主要副产物为SiCl4和SiH2Cl2，含量分别为5.2％和1.4％，此外还有1.9％较大分子量的氯硅烷。
生成物经沉降器去除固体颗粒，再经冷凝器进行汽液分离。
分离出的H2压缩后返回流床反应器，液态产物SiCl4、SiH2Cl2、较大分子量的氯硅烷和SiHCl3则进入多级分馏塔进行分离，馏出物SiHCl3作为原料再次进入储罐。
SiHCl3在常温下是液体，由H2携带进入钟罩反应器，在1100℃左右的硅芯上沉淀。
反应为：SiHCl3+H2→Si+HCl(1)2SiHCl3→Si+SiCl4+2HCl(2)式(1)是希望发生的反应，但式(2)也同时进行。
多晶硅生产工艺
多晶硅生产工艺
多晶硅生产工艺是制造多晶硅材料的过程。
具体工艺步骤
如下：
1. 原料准备：将硅粉和酸洗的硅块混合，得到硅料。
硅粉
是由高纯度的硅矿石经过破碎、磨粉等处理得到的。
2. 熔炼：将硅料放入炉子中，在高温下熔化成液态。
通常
使用电炉或石英炉进行熔炼。
3. 晶种制备：从熔融硅液中选取一小块晶种（单结晶硅），并将其放入蓄能炉中进行预热。
4. 晶体生长：将预热好的晶种通过轻轻放入熔融硅液中，
使用拉升技术（如 CZ法、FZ法、MCZ法等）使硅液凝固并逐渐形成多晶硅棒。
5. 切割硅棒：多晶硅棒在成长后被切割成合适的长度，通常使用钢丝锯或切割盘进行切割。
6. 清洗和加工：切割后的多晶硅棒经过酸洗、去包膜和其他清洁过程，然后进行表面处理和探伤。
最后，可以进行切片、多晶硅片的制备和其它加工工艺。
以上是多晶硅生产的一般工艺流程，不同的生产厂家和技术可能会有一些差异。
