多晶硅制作工艺流程简介
多晶硅生产工艺简介

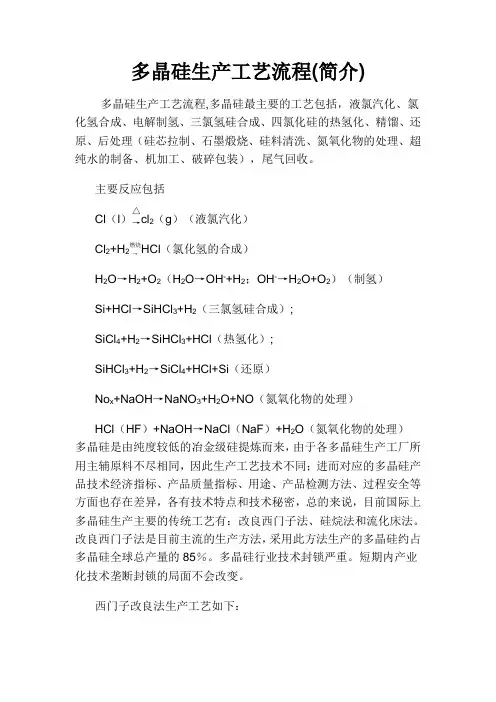

多晶硅生产工艺流程(简介)多晶硅生产工艺流程,多晶硅最主要的工艺包括，液氯汽化、氯化氢合成、电解制氢、三氯氢硅合成、四氯化硅的热氢化、精馏、还原、后处理（硅芯拉制、石墨煅烧、硅料清洗、氮氧化物的处理、超纯水的制备、机加工、破碎包装），尾气回收。
主要反应包括Cl （l ）△→cl 2（g ）（液氯汽化）Cl 2+H 2燃烧→HCl （氯化氢的合成）H 2O →H 2+O 2（H 2O →OH -+H 2；OH -→H 2O+O 2）（制氢） Si+HCl →SiHCl 3+H 2（三氯氢硅合成）;SiCl 4+H 2→SiHCl 3+HCl （热氢化）;SiHCl 3+H 2→SiCl 4+HCl+Si （还原）No x +NaOH →NaNO 3+H 2O+NO （氮氧化物的处理） HCl （HF ）+NaOH →NaCl （NaF ）+H 2O （氮氧化物的处理） 多晶硅是由纯度较低的冶金级硅提炼而来，由于各多晶硅生产工厂所用主辅原料不尽相同，因此生产工艺技术不同；进而对应的多晶硅产品技术经济指标、产品质量指标、用途、产品检测方法、过程安全等方面也存在差异，各有技术特点和技术秘密，总的来说，目前国际上多晶硅生产主要的传统工艺有：改良西门子法、硅烷法和流化床法。
改良西门子法是目前主流的生产方法，采用此方法生产的多晶硅约占多晶硅全球总产量的85％。
多晶硅行业技术封锁严重。
短期内产业化技术垄断封锁的局面不会改变。
西门子改良法生产工艺如下：这种方法的优点是节能降耗显著、成本低、质量好、采用综合利用技术，对环境污染小，具有明显的竞争优势。
改良西门子工艺法生产多晶硅所用设备主要有：氯化氢合成炉，三氯氢硅沸腾床加压合成炉，三氯氢硅水解凝胶处理系统，三氯氢硅粗馏、精馏塔提纯系统，硅芯炉，节电还原炉，磷检炉，硅棒切断机，腐蚀、清洗、干燥、包装系统装置，还原尾气干法回收装置；其他包括分析、检测仪器，控制仪表，热能转换站，压缩空气站，循环水站，变配电站，净化厂房等。

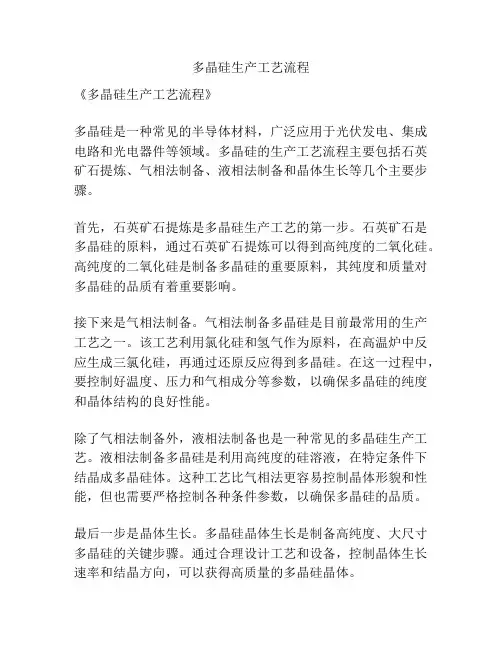

多晶硅生产工艺流程
多晶硅生产工艺流程
《多晶硅生产工艺流程》
多晶硅是一种常见的半导体材料，广泛应用于光伏发电、集成电路和光电器件等领域。
多晶硅的生产工艺流程主要包括石英矿石提炼、气相法制备、液相法制备和晶体生长等几个主要步骤。
首先，石英矿石提炼是多晶硅生产工艺的第一步。
石英矿石是多晶硅的原料，通过石英矿石提炼可以得到高纯度的二氧化硅。
高纯度的二氧化硅是制备多晶硅的重要原料，其纯度和质量对多晶硅的品质有着重要影响。
接下来是气相法制备。
气相法制备多晶硅是目前最常用的生产工艺之一。
该工艺利用氯化硅和氢气作为原料，在高温炉中反应生成三氯化硅，再通过还原反应得到多晶硅。
在这一过程中，要控制好温度、压力和气相成分等参数，以确保多晶硅的纯度和晶体结构的良好性能。
除了气相法制备外，液相法制备也是一种常见的多晶硅生产工艺。
液相法制备多晶硅是利用高纯度的硅溶液，在特定条件下结晶成多晶硅体。
这种工艺比气相法更容易控制晶体形貌和性能，但也需要严格控制各种条件参数，以确保多晶硅的品质。
最后一步是晶体生长。
多晶硅晶体生长是制备高纯度、大尺寸多晶硅的关键步骤。
通过合理设计工艺和设备，控制晶体生长速率和结晶方向，可以获得高质量的多晶硅晶体。
总的来说，多晶硅的生产工艺流程包括石英矿石提炼、气相法制备、液相法制备和晶体生长等几个主要步骤。
通过合理控制工艺参数和采用高质量的原料，可以获得高纯度、优质的多晶硅产品，满足不同领域的应用需求。
多晶硅生产工艺流程
多晶硅生产工艺流程多晶硅是一种重要的半导体材料，广泛应用于光伏、集成电路等领域。
多晶硅的生产工艺流程主要包括原料准备、熔炼、晶体生长、切割、清洗等环节。
下面将详细介绍多晶硅的生产工艺流程。
首先，原料准备是多晶硅生产的第一步。
原料主要包括二氧化硅粉末和还原剂，其中二氧化硅粉末是多晶硅的主要原料，而还原剂则是用于将二氧化硅还原成硅的重要物质。
在原料准备阶段，需要对原料进行严格的筛选和配比，确保原料的纯度和稳定性。
接下来是熔炼环节。
在熔炼炉中，将原料进行高温熔融，使其形成硅液。
熔炼过程需要严格控制温度和气氛，以确保硅液的纯度和稳定性。
此外，熔炼过程中还需要对炉体进行保温和冷却，以确保炉内温度的稳定和均匀。
随后是晶体生长。
在晶体生长炉中，将硅液逐渐冷却结晶，形成多晶硅晶体。
晶体生长过程需要严格控制温度梯度和晶体生长速度，以确保晶体的质量和结晶度。
同时，还需要对晶体进行定向凝固，以获得所需的晶体形态和取向。
然后是切割环节。
将生长好的多晶硅晶体进行切割，得到所需尺寸和形状的硅片。
切割过程需要使用高精度的切割设备，确保切割的精度和表面质量。
同时，还需要对切割后的硅片进行表面处理，以去除切割产生的缺陷和污染。
最后是清洗环节。
将切割好的硅片进行清洗，去除表面的杂质和污染物。
清洗过程需要使用高纯度的溶剂和超纯水，确保硅片表面的清洁度和光洁度。
同时，还需要对清洗后的硅片进行干燥和包装，以确保其在后续工艺中的稳定性和可靠性。
综上所述，多晶硅生产工艺流程包括原料准备、熔炼、晶体生长、切割、清洗等环节。
每个环节都需要严格控制工艺参数，确保多晶硅的质量和性能。
多晶硅的生产工艺流程在不断优化和改进，以满足不同领域对多晶硅品质的需求，推动半导体产业的发展。
多晶硅工艺流程
多晶硅工艺流程
多晶硅的制备主要采用特殊的晶体生长技术，这是一种超大晶粒晶体的生长方式。
这种方式又分为准多晶体和绝对多晶体两种情况。
一般情况下，先从锆钨系金属中分离出液态锆，将其加热达到液态饱和状态，然后在合适的A/B氊气中浸渍晶体，保持恒定温度（烧结）再经过缓慢升温整体冰晶晶体（准多晶），最后利用晶体枝晶生长工艺产生绝对多晶。
多晶硅的具体工艺流程主要有如下步骤：
1.金属锆的提取：从锆钨系金属中提取出锆矿，用浓氢氧化或酸溶处理以去除其他元素后制晶成液态锆。
2.镁添加和生长液的配置：将液态锆加入Mg来形成锆-Mg复合物，再加上A/B氊气与分子添加剂、阴离子和其他添加剂，在合适的温度下形成有序液体系统。
3.烧结：将液态锆-Mg复合物烧结至恒定温度，形成准多晶，通常为1400-1450℃。
4.冰晶生长：在适当温度(1400-1550℃)下进行冰晶生长，形成绝对多晶。
5.晶体切割：切割出绝对多晶，形成多晶硅晶面。
6.经过处理：经过热处理、硅气流蚀和绝缘厚度控制等装配后，最终用来制备多晶硅片。
多晶硅片生产工艺流程
多晶硅片生产工艺流程引言多晶硅片是太阳能电池等光电子器件的重要材料之一，其制备工艺具有关键性的影响。
本文将介绍多晶硅片的生产工艺流程，包括原料准备、硅熔炼、晶体生长、切割和清洗等环节。
一、原料准备多晶硅片的原料主要是硅石，经过粉碎、磁选等工艺，得到符合要求的硅石粉末。
硅石粉末中的杂质含量需要经过化学分析确定，以保证最终硅片的质量。
在原料准备阶段，还需要准备其他辅助材料，如硅片生长所需的石墨坩埚、保护板等。
二、硅熔炼硅熔炼是多晶硅片生产中的关键工艺环节。
首先，将准备好的硅石粉末放入炉中，加入适量的还原剂和助熔剂。
然后，将炉温逐渐升高到适宜的熔点。
在熔融过程中，还需要对炉膛中的气氛进行控制，以防止氧化和杂质的混入。
熔融后的硅液通过特定的铸锭装置冷却凝固，形成硅锭。
三、晶体生长晶体生长是将硅锭中的硅液形成单晶体的过程。
首先，将硅锭放入晶体生长炉中，在适宜的温度下进行升温。
随着温度升高，硅液从硅锭顶部逐渐下降，形成固态的硅单晶体。
在晶体生长过程中，需要控制炉温、拉速等参数，以获得理想的晶体结构和形状。
四、切割切割是将生长好的硅单晶体切成薄片的过程。
首先，在硅单晶体的表面进行纹理化处理，以提高光的吸收效率。
然后，将硅单晶体切割成薄片，通常采用金刚石线锯或者刀片进行切割。
切割后的硅片需要经过多次精密的平整和清洗工艺，以保证其表面的光洁度和纯净度。
五、清洗多晶硅片在生产过程中容易受到各种污染，因此清洗是不可或缺的环节。
首先，将切割好的硅片浸泡在溶剂中去除表面的油污和杂质。
接着，采用酸洗和碱洗的方法，去除硅片表面的氧化物和有机物。
最后，通过纯水冲洗，彻底去除残留的杂质和化学物质。
清洗后的硅片需要进行干燥处理，以保证表面的干净和光洁。
六、总结多晶硅片的生产工艺流程包括原料准备、硅熔炼、晶体生长、切割和清洗等环节。
每一个环节的控制都对最终的多晶硅片的质量和性能起着重要的影响。
通过不断优化和改进工艺流程，可以提高多晶硅片的生产效率和质量，推动光电子器件产业的发展。

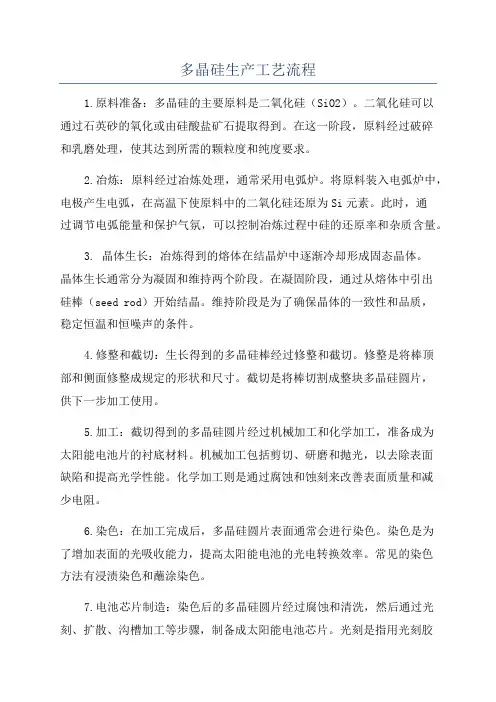

多晶硅生产工艺流程
多晶硅生产工艺流程1.原料准备：多晶硅的主要原料是二氧化硅（SiO2）。
二氧化硅可以通过石英砂的氧化或由硅酸盐矿石提取得到。
在这一阶段，原料经过破碎和乳磨处理，使其达到所需的颗粒度和纯度要求。
2.冶炼：原料经过冶炼处理，通常采用电弧炉。
将原料装入电弧炉中，电极产生电弧，在高温下使原料中的二氧化硅还原为Si元素。
此时，通过调节电弧能量和保护气氛，可以控制冶炼过程中硅的还原率和杂质含量。
3. 晶体生长：冶炼得到的熔体在结晶炉中逐渐冷却形成固态晶体。
晶体生长通常分为凝固和维持两个阶段。
在凝固阶段，通过从熔体中引出硅棒（seed rod）开始结晶。
维持阶段是为了确保晶体的一致性和品质，稳定恒温和恒噪声的条件。
4.修整和截切：生长得到的多晶硅棒经过修整和截切。
修整是将棒顶部和侧面修整成规定的形状和尺寸。
截切是将棒切割成整块多晶硅圆片，供下一步加工使用。
5.加工：截切得到的多晶硅圆片经过机械加工和化学加工，准备成为太阳能电池片的衬底材料。
机械加工包括剪切、研磨和抛光，以去除表面缺陷和提高光学性能。
化学加工则是通过腐蚀和蚀刻来改善表面质量和减少电阻。
6.染色：在加工完成后，多晶硅圆片表面通常会进行染色。
染色是为了增加表面的光吸收能力，提高太阳能电池的光电转换效率。
常见的染色方法有浸渍染色和蘸涂染色。
7.电池芯片制造：染色后的多晶硅圆片经过腐蚀和清洗，然后通过光刻、扩散、沟槽加工等步骤，制备成太阳能电池芯片。
光刻是指用光刻胶进行图案制作，并以光为媒介进行刻蚀或扩散。
扩散是为了向硅片中掺入杂质，形成p型和n型硅层，形成p-n结，并在结界面形成能提高光电转换效率的电场。
8.封装和测试：电池芯片完成后，进行封装和测试。
封装是将电池芯片与电路连接、封装成太阳能电池模组。
测试是通过电流-电压曲线、光谱响应和效率测量等方法，对太阳能电池进行性能评估和质量控制。
以上是多晶硅生产的基本流程。
不同工厂和生产线可能会有一些细微的差别和特殊要求。
多晶硅生产流程
多晶硅生产流程
多晶硅的生产流程主要包括以下几个环节：
1. 原料制备：多晶硅的主要原料是硅矿石，经过破碎、磨矿和洗选等工艺处理后，得到纯度较高的硅精矿。
然后将硅精矿与还原剂（通常为石油焦）按一定比例混合，经过球磨、混合搅拌、干燥等工艺，制备成混合料。
2. 电炉熔炼：混合料被装入电炉中，通过电阻加热进行熔炼。
3. 晶体生长：熔炼后的硅熔体经过一定时间的冷却凝固，形成晶体。
这一过程需要精确控制温度、压力等参数，以确保晶体的质量和一致性。
4. 切片和加工：形成的晶体经过切片和加工，得到多晶硅块。
这个过程可能需要进一步处理，如清洗、抛光和筛选等，以确保产品的质量和规格。
另外，还有一些特殊的方法可以用于多晶硅的生产，例如流化床法和硅烷法。
流化床法以四氯化硅、氢气、氯化氢和工业硅为原料在流化床内高温高压下生成三氯氢硅，将三氯氢硅再进一步歧化加氢反应生成二氯二氢硅，继而生成硅烷气。
制得的硅烷气通入加有小颗粒硅粉的流化床反应炉内进行连续热分解反应，生成粒状多晶硅产品。
而硅烷法则是将制得的硅烷气提纯后在热分解炉生产纯度较高的棒状多晶硅。
多晶硅生产工艺
多晶硅生产工艺多晶硅是一种高纯度的硅材料，广泛应用于电子、光电和太阳能等领域。
多晶硅的制备工艺主要包括净化硅材料、化学气相沉积和熔融法等。
本文将从多晶硅生产的三个关键步骤入手，详细介绍多晶硅的生产工艺。
一、净化硅材料多晶硅的生产基础是高纯度硅材料，一般采用电石法或硅锭法生产。
在电石法中，石油焦、白炭黑等原料经高温炉处理生成硅单质，再通过进一步的加热处理和气相冷却得到高纯度的硅粉末。
硅锭法是利用单晶硅作为原料，通过高温熔化并在特殊条件下生长出大型晶体锭。
这两种方法都需要对产生的硅材料进行净化处理，以获得较高的纯度。
在净化过程中，首先需要通过化学方法除去硅杂质，例如氧化物、碳和氮等。
一般采用氢氧化钠或氢氧化铝作为碱性还原剂，使硅材料与还原剂反应生成挥发性化合物的气体，通过气体与净化剂的反应使杂质得到去除。
其次，通过热处理和气相冷却等方法去除非金属杂质，例如碳、氧、氮、铁、铝等。
最后，通过电石法或硅锭法制备出较高纯度的硅粉或硅锭，成为制备多晶硅的基础原料。
二、化学气相沉积法化学气相沉积法是多晶硅生产的主要方法之一。
其基本原理是利用硅化合物热分解生成硅单质并在沉积基底上生长晶体。
一般采用氯硅烷、氯化硅、三氯硅烷等硅化合物作为原料气体，通过加热至高温（1000-1400℃）使硅化合物分解，生成氯离子和硅单质原子。
硅单质原子进一步在沉积基底上生长成为多晶硅晶体。
在化学气相沉积法中，氯化氢和二氧化硅等气体通入反应器内，使反应器内维持一定的反应压力（约5-10kPa），并保证反应器内气氛处于还原条件下。
在材料沉积过程中，需要控制反应器的温度、反应气压和气体流量等参数，以使沉积层的粗细、取向和晶界质量达到理想状态。
三、熔融法熔融法是多晶硅生产的另一种常用方法。
其主要流程是将高纯度硅材料加热至熔化状态，然后在特定条件下进行成型和冷却。
其中的关键步骤包括炼铝电池法、湖式法和化学熔融法等。
炼铝电池法是将硅粉末加入熔融的铝中，在高温高压下反应生成硅铝合金，然后通过冷却、破碎等过程，得到晶粒尺寸较小的多晶硅。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多晶硅制作工艺流程简介
1、改良西门子法是目前主流的生产方法 多晶硅是由硅纯度较低的冶金级硅提炼而来，由于各多晶硅生产 工厂所用主辅原料不尽相同，因此生产工艺技术不同；进而对应的多 晶硅产品技术经济指标、产品质量指标、用途、产品检测方法、过程 安全等方面也存在差异，各有技术特点和技术秘密，总的来说，目前 国际上多晶硅生产主要的传统工艺有：改良西门子法、硅烷法和流化 床法。改良西门子法是目前主流的生产方法，采用此方法生产的多晶 硅约占多晶硅全球总产量的 85％。但这种提炼技术的核心工艺仅仅 掌握在美、德、日等 7 家主要硅料厂商手中。这些公司的产品占全球 多晶硅总产量的 90%，它们形成的企业联盟实行技术封锁，严禁技术 转让。短期内产业化技术垄断封锁的局面不会改变。 在未来 15-20 年内，采用改良西门子法工艺投产多晶硅的资金将 超过 1,000 亿美元，太阳能级多晶硅的生产将仍然以改良西门子法为 主，改良西门子法依然是目前生产多晶硅最为成熟、最可靠、投产速 度最快的工艺，与其他类型的生产工艺处于长期的竞争状态，很难相 互取代。尤其对于中国的企业，由于技术来源的局限性，选择改良西 门子法仍然是最现实的作法。在目前高利润的状况下，发展多晶硅工 艺有一个良好的机遇，如何改善工艺、降低单位能耗是我国多晶硅企 业未来所面临的挑战。 2、西门子改良法生产工艺如下：
1
这种方法的优点是节能降耗显著、成本低、质量好、采用综合利 用技术，对环境不产生污染，具有明显的竞争优势。改良西门子工艺 法生产多晶硅所用设备主要有：氯化氢合成炉，三氯氢硅沸腾床加压 合成炉，三氯氢硅水解凝胶处理系统，三氯氢硅粗馏、精馏塔提纯系 统，硅芯炉，节电还原炉，磷检炉，硅棒切断机，腐蚀、清洗、干燥、 包装系统装置，还原尾气干法回收装置；其他包括分析、检测仪器， 控制仪表，热能转换站，压缩空气站，循环水站，变配电站，净化厂 房等。
张凌
2008/5/1 2:47:00 1
7 分钟 2008/5/1 2:55:00 3 244 (约) 1,393 (约)
2
其化学反应 SiHCl3+H2→Si+HCl。 多晶硅的反应容器为密封的，用电加热硅池硅棒（直径 5-10 毫 米，长度 1.5-2 米，数量 80 根），在 1050～1100℃在棒上生长多晶 硅，直径可达到 150～200 毫米。这样大约三分之一的三氯氢硅发生 反应，并生成多晶硅。剩余部分同 Н2,HCl,SiHCl3,SiC14 从反应容器 中分离。这些混合物进行低温分离，或再利用，或返回到整个反应中。 气态混合物的分离是复杂的、耗能量大的，从某种程度上决定了多晶 硅的成本和该 3 工艺的竞争力。 在西门子改良法生产工艺中，一些关键技术我国还没有掌握，在 提炼过程中 70%以上的多晶硅都通过氯气排放了，不仅提炼成本高， 而且环境污染非常严重。 在“十一五”期间，为实现采用改良西门子工艺的多晶硅的产业 化，建议开展下述课题研究：基于 SiHCl3 氢还原法的低电耗多晶硅生 成反应器技术；干法回收中 H2、HCl、SiHCl3、SiCl4 混合气体大能力 无油润滑加压装置；SiCl4 氢化反应器进料系统控制技术装置；大型 多侧线 SiHCl3 高效提纯技术装置；千吨级多晶硅生产系统自动控制组 态技术。
3
