2. 通电导线趋肤效应的原因2.1 定义与背景通电导线趋肤效应是指在交流电流通过导体时，电流主要分布在导线的表面附近，几乎不通过导线的内部。
这种现象由于导体表面阻抗较低而导致了频率较高的电流主要集中在表面上。
该效应常出现在高频、大口径和良好导电性能的导线中。
2.2 电磁感应定律通电导线趋肤效应可以通过安培-麦克斯韦定律和法拉第定律来解释。
根据法拉第定律，变化的磁场会诱发闭合回路中产生感应电动势，进而引起感应电流。
因此，在交变电场或磁场下，导线表面会有感应电动势产生，并促使交变电流主要分布在表面附近。
2.3 高频信号与电流分布高频信号对趋肤效应具有明显影响。
随着信号频率的增加，射频干扰和能量损耗也会增加。
由于高频信号周期短暂且变化迅速，感应作用更强烈，导致电流主要分布在导线表面。
趋肤效应和集束效应

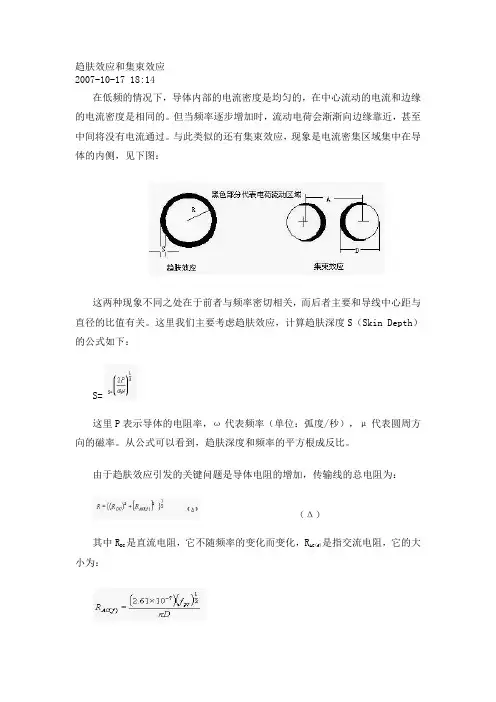

趋肤效应和集束效应2007-10-17 18:14在低频的情况下，导体内部的电流密度是均匀的，在中心流动的电流和边缘的电流密度是相同的。
但当频率逐步增加时，流动电荷会渐渐向边缘靠近，甚至中间将没有电流通过。
与此类似的还有集束效应，现象是电流密集区域集中在导体的内侧，见下图：这两种现象不同之处在于前者与频率密切相关，而后者主要和导线中心距与直径的比值有关。
这里我们主要考虑趋肤效应，计算趋肤深度S（Skin Depth）的公式如下：S=这里P表示导体的电阻率，ω代表频率（单位：弧度/秒），μ代表圆周方向的磁率。
从公式可以看到，趋肤深度和频率的平方根成反比。
由于趋肤效应引发的关键问题是导体电阻的增加，传输线的总电阻为：（Δ）其中R DC是直流电阻，它不随频率的变化而变化，R AC(f)是指交流电阻，它的大小为：D是指导体的直径，f指频率，pr是指以1盎司沉铜为基准的相对电阻率。
Δ方程表现出来的物理意义为：当低频的时候，不考虑交流电阻，所以导体的电阻是恒定的，随着频率的增加，当达到一定的频率时，总的电阻开始正比于频率的平方根，这个临界频率就是在趋肤效应出现的时候，也就是当趋肤深度小于等于导体厚度的时候，对于圆形的导体，临界状态是趋肤深度等于导体的半径，对于PCB板上的微带线来说是趋肤深度等于导体厚度的一半。
从实际情况看，对于通常的1盎司沉铜，5MIL线宽的PCB板来说，当频率达到14MHZ就会产生趋肤效应。
那么，趋肤效应在实际的布局布线中有什么具体影响呢？对于较短的传输线，我们把它当作是理想的，可以不考虑传输过程中的耗损，但实际电路中，尤其是长距离传输的电路，就不能不考虑传输线电阻存在而导致的额外耗损。
一般认为，传输线上的损耗如果在0.2dB，也就是在2%以下，可以被看成是低损耗的传输线，一旦超过这一限度，则是应该尽量避免的。
根据单位传输线损耗的经验公式：Loss(per inch)=4.34[R/Z0]dB（详见Johnson的High-speed digital design）。
趋肤效应简介
多层线圈高频损耗严重、线圈并联不正确时产生高 频环流以及处于强交变磁场中的屏蔽层和不工作中 心抽头线圈高损耗问题。
集肤效应（Skin effect） 集肤效应（Skin effect）
磁场最强 低频时单根导 线产生的磁场 离开导线中心 越远磁场越弱
H = I / πd
在导线中心包围的电流少，磁场H弱。 由中心点向外延伸时，包围的电流逐 渐加大，到达导体表面时包围了全部 电流，磁场也最强。
Skin effect
如果通过高频电流，由于分布电感的作用，外部 电感阻挡了外加电压的大部分，只是在接近表面 的电阻才流过较大电流，由于分布电感压降，表 面压降最大，由表面到中心压降逐渐减少，由表 面到中心电流也愈来愈小，甚至没有电流，也就 是没有磁场。这就是集肤效应或趋肤效应。
研究表明，导线中电流密度从导线表面到中心按指数 规律下降。导线的有效截面积减小而电阻加大。 工程上定义从表面到电流密度下降到表面电流密 度的0.368（即1/e）的厚度为趋肤深度或穿透深度Δ:
THE END
穿透深度越深导线的利用率越高，反之。
有了上面对集肤效应的分析可以得出下面的使用指导 大直径的导线因交流电阻引起的交流损耗大， 经常用截面之和等于单导线的多根较细导线并联。
如果是两根导线代替一根，细导线的直径
d = D/ 2
单导线的穿透截面积 两根并联导线的穿透截面积
π d∆
2π d ∆
多股细线绞合的利兹线可以减小集肤效应和邻近效应。
b、c和d、e边与主电 流OA相反（图中蓝色）
主电流和涡流 之和在导线表面加 强，趋向导线中心 越弱，电流趋向于 导体表面。这就是 集肤效应。
将单位长度的导 线，分割成足够 小的同心圈，当 沿径向分割足够 小时，认为通过 这些筒的截面磁 感应密度均匀。
导体的趋肤效应
