金属材料在外力作用下抵抗永久变形和断裂的能力称为强度

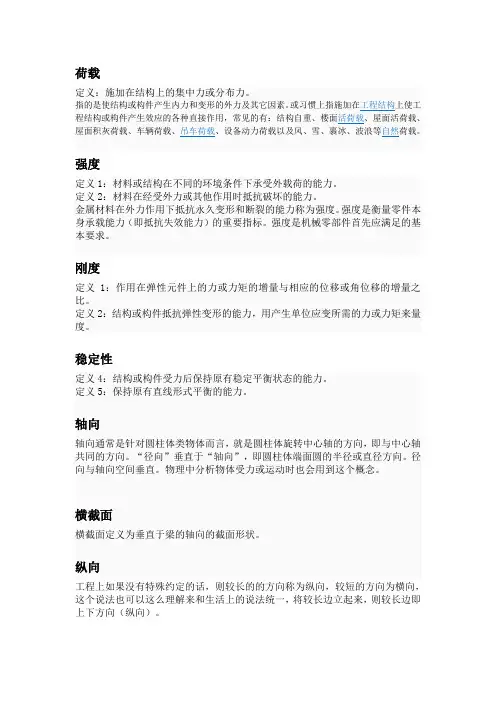

材料力学的名词解释
荷载强度定义1：材料或结构在不同的环境条件下承受外载荷的能力。
定义2：材料在经受外力或其他作用时抵抗破坏的能力。
金属材料在外力作用下抵抗永久变形和断裂的能力称为强度。
强度是衡量零件本身承载能力（即抵抗失效能力）的重要指标。
强度是机械零部件首先应满足的基本要求。
刚度定义1：作用在弹性元件上的力或力矩的增量与相应的位移或角位移的增量之比。
定义2：结构或构件抵抗弹性变形的能力，用产生单位应变所需的力或力矩来量度。
稳定性定义4：结构或构件受力后保持原有稳定平衡状态的能力。
定义5：保持原有直线形式平衡的能力。
轴向轴向通常是针对圆柱体类物体而言，就是圆柱体旋转中心轴的方向，即与中心轴共同的方向。
“径向”垂直于“轴向”，即圆柱体端面圆的半径或直径方向。
径向与轴向空间垂直。
物理中分析物体受力或运动时也会用到这个概念。
横截面横截面定义为垂直于梁的轴向的截面形状。
纵向工程上如果没有特殊约定的话，则较长的的方向称为纵向，较短的方向为横向，这个说法也可以这么理解来和生活上的说法统一，将较长边立起来，则较长边即上下方向（纵向）。
体力定义：也称体积力，作用于构件内部所有质点上的力（如重力、惯性力）。
面力定义：也称表面力，作用于构件表面的力（如风力、雪载荷）。
分布力定义：连续分布于构件某一范围内的力，由于材料力学的研究对象主要是杆件，因此常将体力和面力简化为沿杆轴线分布的力，简称分布力，并用小写字母p、q等表示。
分布力集度定义：以每单位长度上分布力合力的大小表示其作用的强弱程度，常用单位是牛顿/米（N/m）。
集中力定义：作用于构件某点处的力，常用大写字母P、Q等表示，常用单位是牛顿（N）。
内力因受载荷作用而新增加的内力称为附加内力，附加内力将随载荷增加而增大，由于材料性能所限，附加内力到达一定限度时构件即发生破坏。
可见附加内力与构件的强度、刚度和稳定性密切相关，因此材料力学只研究附加内力，并把它简称为内力。
应力材料力学中通常把总应力p分解成垂直于截面的正应力和切于截面的剪应力。
硬度分类
材料局部抵抗硬物压入其表面的能力称为硬度。试验钢铁硬度的最普通方法是用锉刀在工件边缘上锉擦,由其表面所呈现的擦痕深浅以判定其硬度的高低。这种方法称为锉试法这种方法不太科学。用硬度试验机来试验比较准确,是现代试验硬度常用的方法。常用的硬度测定方法有布氏硬度、洛氏硬度和维氏硬度等测试方法
硬度是衡量金属材料软硬程度的一项重要的性能指标，它既可理解为是材料抵抗弹性变形、塑性变形或破坏的能力，也可表述为材料抵抗残余变形和反破坏的能力。硬度不是一个简单的物理概念，而是材料弹性、塑性、强度和韧性等力学性能的综合指标。硬度试验根据其测试方法的不同可分为静压法（如布氏硬度、洛氏硬度、维氏硬度等）、划痕法（如莫氏硬度）、回跳法（如肖氏硬度）及显微硬度、高温硬度等多种方法
A2-70意思是
A是代表奥氏体不锈钢
2代表是SUS304
70代表标准件的抗拉力度不得小于700
我们专业销售台湾及国外产品。不锈钢A2 A4
022-27680875
回答者： shi1980liang - 五级 2009-12-10 13:22
A2-70 表示：
HLN-11A里氏硬度计 具有测试精度高、体积小、操作容易、携带方便，测量范围宽的特点，它可将测得的HL值自动转换成布氏、洛氏、维氏、肖氏（HL、HRC、HRB、HB、HV、HS）等硬度值并打印记录，可测硬度材料：钢和铸钢、合金工具钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金(黄铜)、铜锡合金(青铜)、纯铜等，可测强度材料如：碳钢、铬钢、铬钒钢、铬镍钢、铬钼钢、铬锰硅钢、超高强度钢、不锈钢。是价格12200元
故障现象 故障原因 排除方法
丁腈橡胶垫片（NBR）：是由丁二烯和丙烯腈经乳液共聚而成的聚合物。丁腈橡胶垫片以其优异的耐油性(但不耐酮、酯和氯代烃等介质)而著称，同时还具有良好的耐磨性、耐老化性及气密性，因而在橡胶工业中应用广泛。
建筑钢材的主要技术性能
钢材的技术性质主要包括力学性能力学性能力学性能和工艺性能工艺性能工艺性能两个方面。
一、力学性能力学性能：：力学性能又称机械性能，是钢材最重要的使用性能。
在建筑结构中，对承受静荷载作用的钢材，要求具有一定的力学强度，并要求所产生的变形不致影响到结构的正常工作和安全使用。
对承受动荷载作用的钢材，还要求具有较高的韧性而不致发生断裂。
（一）、）、强度强度强度：：在外力作用下在外力作用下，，材料抵抗变形和断裂的能力称为强度材料抵抗变形和断裂的能力称为强度。
测定钢材强度的方法是拉伸试验，钢材受拉时，在产生应力的同时，相应的产生应变。
应力－应变的关系反映出钢材的主要力学特征。
因此，抗拉性能是钢材最重要的技术性质。
根据低碳钢受拉时的应力低碳钢受拉时的应力低碳钢受拉时的应力－－应变曲线应变曲线（如图6-1），可了解到抗拉性能的下列特征指标。
1、弹性模量和比例极限弹性模量和比例极限：：钢材受力初期，应力与应变成正比例增长，应力与应变之比是常数，称为弹性模量弹性模量弹性模量即E =σ/ε。
这个阶段的最大应力（P 点的对应值）称为比例极限比例极限σp 。
E 值越大，抵抗弹性变形的能力越大；在一定荷载作用下，E 值越大，材料发生的弹性变形量越小。
一些对变形要求严格的构件，为了把弹性变形控制在一定限度内，应选用刚度大的钢材。
2、弹性极限弹性极限：：应力超过比例极限后，应力-应变曲线略有弯曲，应力与应变不再成正比例关系，但卸去外力时，试件变形仍能立即消失，此阶段产生的变形是弹性变形。
不产生残留塑性变不产生残留塑性变形的最大应力形的最大应力（e 点对应值）称为弹性极限弹性极限σe 。
事实上，σp 和σe 相当接近。
3、屈服强度屈服强度：：屈服强度屈服强度：：钢材开始丧失对变形的抵抗能力钢材开始丧失对变形的抵抗能力，，并开始产生大量塑性变形时所对应的应力并开始产生大量塑性变形时所对应的应力。
在屈服阶段，锯齿形的最高点所对应的应力称为屈服上限屈服上限屈服上限；锯齿形的最低点所对应的应力称为屈服下限屈服下限屈服下限。
金属材料的主要性能
① HRA 硬、薄试件，如硬质合金、表面淬火层和渗碳层。 ② HRB 轻金属，未淬火钢，如有色金属和退火、正火钢等 ③ HRC 较硬，淬硬钢制品；如调质钢、淬火钢等。 洛氏硬度的优点：操作简便，压痕小，适用范围广。
②弹性：材料不产生塑性变形的情况下，所能承受的最 大应力。
弹性极限：σe=Fe/So 不产永久变形的最大抗力。
2）屈服强度s：材料发生微量塑性变形时的应力值。即 在拉伸试验过程中，载荷不增加，
试样仍能继续伸长时的应力。
s = Fs/So
s
条件屈服强度0.2：高碳钢等无屈服点， 国家标准规定以残余变形量为0.2%时的 应力值作为它的条件屈服强度，以0.2 来表示。
影响因素：循环应力特征、温度、材料成分和组织、夹 杂物、表面状态、残余应力等。
二、塑性 金属材料受力破坏前可承受最大塑性变形的能力。
1.延伸率
延伸率与试样尺寸有关：δ5、δ10 (L0=5d,10d)
2.断面收缩率 ψ=△S/So=(So-Sk)/So x 100%
> 时，无颈缩，为脆性材料表征； < 时，有颈缩，为塑性材料表征。
0.2
3)抗拉强度b：材料断裂前所承受的最大 应力值。（材料抵抗外力而不致断裂的极 限应力值）。
b = Fb/So
（5）灰铸铁拉伸时的力学性能 灰口铸铁是典型的脆性材料,其σ-曲线是一段微弯曲 线,如图a)所示,没有明显的直线部分,没有屈服和颈 缩现象,拉断前的应变很小,延伸率也很小。强度极限 σb是其唯一的强度指标。 铸铁等脆性材料的抗拉强度 很低,所以不宜作为受拉零 件的材料。
无论是塑性材料还是脆性材料,断裂时都不产生明显的 塑性变形,而是突然发生,具有很大的危险性,有相当多 零件的破坏属于疲劳破坏,对此必须引起足够的重视。
强度-刚度--弹性模量区别
强度-刚度--弹性模量区别强度定义：1、材料、机械零件和构件抵抗外力而不失效的能力。
强度包括材料强度和结构强度两方面。
强度问题有狭义和广义两种涵义。
狭义的强度问题指各种断裂和塑性变形过大的问题。
广义的强度问题包括强度、刚度和稳定性问题，有时还包括机械振动问题。
强度要求是机械设计的一个基本要求。
材料强度指材料在不同影响因素下的各种力学性能指标。
影响因素包括材料的化学成分、加工工艺、热处理制度、应力状态，载荷性质、加载速率、温度和介质等。
按照材料的性质，材料强度分为脆性材料强度、塑性材料强度和带裂纹材料的强度。
①脆性材料强度：铸铁等脆性材料受载后断裂比较突然，几乎没有塑性变形。
脆性材料以其强度极限为计算强度的标准。
强度极限有两种：拉伸试件断裂前承受过的最大名义应力称为材料的抗拉强度极限，压缩试件的最大名义应力称为抗压强度极限。
②塑性材料强度：钦钢等塑性材料断裂前有较大的塑性变形，它在卸载后不能消失，也称残余变形。
塑性材料以其屈服极限为计算强度的标准。
材料的屈服极限是拉伸试件发生屈服现象（应力不变的情况下应变不断增大的现象）时的应力。
对于没有屈服现象的塑性材料，取与0。
2％的塑性变形相对应的应力为名义屈服极限，用σ0。
2表示。
③带裂纹材料的强度：常低于材料的强度极限，计算强度时要考虑材料的断裂韧性（见断裂力学分析）。
对于同一种材料，采用不同的热处理制度，则强度越高的断裂韧性越低。
按照载荷的性质，材料强度有静强度、冲击强度和疲劳强度。
材料在静载荷下的强度，根据材料的性质，分别用屈服极限或强度极限作为计算强度的标准。
材料受冲击载荷时，屈服极限和强度极限都有所提高（见冲击强度）。
材料受循环应力作用时的强度，通常以材料的疲劳极限为计算强度的标准（见疲劳强度设计）。
此外还有接触强度（见接触应力）。
按照环境条件，材料强度有高温强度和腐蚀强度等。
高温强度包括蠕变强度和持久强度。
当金属承受外载荷时的温度高于再结晶温度（已滑移晶体能够回复到未变形晶体所需要的最低温度）时，塑性变形后的应变硬化由于高温退火而迅速消除，因此在载荷不变的情况下，变形不断增长，称为蠕变现象，以材料的蠕变极限为其计算强度的标准。
材料的常用力学性能有哪些
材料的常用力学性能有哪些材料的常用力学性能指标有哪些材料在一定温度条件和外力作用下,抵抗变形和断裂的能力称为材料的力学性能.锅炉、压力容器用材料的常规力学性能指标主要包括:强度、硬度、塑性和韧性等.(1)强度强度是指金属材料在外力作用下对变形或断裂的抗力.强度指标是设计中决定许用应力的重要依据,常用的强度指标有屈服强度σS或σ0.2和抗拉强度σb,高温下工作时,还要考虑蠕变极限σn和持久强度σD.(2)塑性塑性是指金属材料在断裂前发生塑性变形的能力.塑性指标包括:伸长率δ,即试样拉断后的相对伸长量;断面收缩率ψ,即试样拉断后,拉断处横截面积的相对缩小量;冷弯(角)α,即试件被弯曲到受拉面出现第一条裂纹时所测得的角度.(3)韧性韧性是指金属材料抵抗冲击负荷的能力.韧性常用冲击功Ak和冲击韧性值αk表示.Αk值或αk值除反映材料的抗冲击性能外,还对材料的一些缺陷很敏感,能灵敏地反映出材料品质、宏观缺陷和显微组织方面的微小变化.而且Ak对材料的脆性转化情况十分敏感,低温冲击试验能检验钢的冷脆性.表示材料韧性的一个新的指标是断裂韧性δ,它是反映材料对裂纹扩展的抵抗能力.(4)硬度硬度是衡量材料软硬程度的一个性能指标.硬度试验的方法较多,原理也不相同,测得的硬度值和含义也不完全一样.最常用的是静负荷压入法硬度试验,即布氏硬度(HB)、洛氏硬度(HRA、HRB、HRC)、维氏硬度(HV),其值表示材料表面抵抗坚硬物体压入的能力.而肖氏硬度(HS)则属于回跳法硬度试验,其值代表金属弹性变形功的大小.因此,硬度不是一个单纯的物理量,而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标.力学性能主要包括哪些指标材料的力学性能是指材料在不同环境(温度、介质、湿度)下,承受各种外加载荷(拉伸、压缩、弯曲、扭转、冲击、交变应力等)时所表现出的力学特征.性能指标包括:弹性指标、硬度指标、强度指标、塑性指标、韧性指标、疲劳性能、断裂韧度.钢材的力学性能是指标准条件下钢材的屈服强度、抗拉强度、伸长率、冷弯性能和冲击韧性等,也称机械性能.金属材料的力学性能指标有哪些一:弹性指标1.正弹性模量2.切变弹性模量3.比例极限4.弹性极限二:强度性能指标1.强度极限2.抗拉强度3.抗弯强度4.抗压强度5.抗剪强度6.抗扭强度7.屈服极限(或者称屈服点)8.屈服强度9.持久强度10.蠕变强度三:硬度性能指标1.洛氏硬度2.维氏硬度3.肖氏硬度四:塑性指标1:伸长率(延伸率)2:断面收缩率五:韧性指标1.冲击韧性2.冲击吸收功3.小能量多次冲击力六:疲劳性能指标1.疲劳极限(或者称疲劳强度) 七:断裂韧度性能指标1.平面应变断裂韧度2.条件断裂韧度衡量钢材力学性能的常用指标有哪钢材的力学性能是指标准条件下钢材的屈服强度、抗拉强度、伸长率、冷弯性能和冲击韧性等,也称机械性能.1. 屈服强度钢材单向拉伸应力—应变曲线中屈服平台对应的强度称为屈服强度,也称屈服点,是建筑钢材的一个重要力学特征.屈服点是弹性变形的终点,而且在较大变形范围内应力不会增加,形成理想的弹塑性模型.低碳钢和低合金钢都具有明显的屈服平台,而热处理钢材和高碳钢则没有.2. 抗拉强度单向拉伸应力—应变曲线中最高点所对应的强度,称为抗拉强度,它是钢材所能承受的最大应力值.由于钢材屈服后具有较大的残余变形,已超出结构正常使用范畴,因此抗拉强度只能作为结构的安全储备.3. 伸长率伸长率是试件断裂时的永久变形与原标定长度的百分比.伸长率代表钢材断裂前具有的塑性变形能力,这种能力使得结构制造时,钢材即使经受剪切、冲压、弯曲及捶击作用产生局部屈服而无明显破坏.伸长率越大,钢材的塑性和延性越好.屈服强度、抗拉强度、伸长率是钢材的三个重要力学性能指标.钢结构中所有钢材都应满足规范对这三个指标的规定.4. 冷弯性能根据试样厚度,在常温条件下按照规定的弯心直径将试样弯曲180°,其表面无裂纹和分层即为冷弯合格.冷弯性能是一项综合指标,冷弯合格一方面表示钢材的塑性变形能力符合要求,另一方面也表示钢材的冶金质量(颗粒结晶及非金属夹杂等)符合要求.重要结构中需要钢材有良好的冷、热加工工艺性能时,应有冷弯试验合格保证.5. 冲击韧性冲击韧性是钢材抵抗冲击荷载的能力,它用钢材断裂时所吸收的总能量来衡量.单向拉伸试验所表现的钢材性能都是静力性能,韧性则是动力性能.韧性是钢材强度、塑性的综合指标,韧性越低则发生脆性破坏的可能性越大.韧性值受温度影响很大,当温度低于某一值时将急剧下降,因此应根据相应温度提出要求.力学性能指标符号是什么?任何机械零件或工具,在使用过程中,往往要受到各种形式外力的作用.如起重机上的钢索,受到悬吊物拉力的作用;柴油机上的连杆,在传递动力时,不仅受到拉力的作用,而且还受到冲击力的作用;轴类零件要受到弯矩、扭力的作用等等.这就要求金属材料必须具有一种承受机械荷而不超过许可变形或不破坏的能力.这种能力就是材料的力学性能.金属表现来的诸如弹性、强度、硬度、塑性和韧性等特征就是用来衡量金属材料材料在外力作用下表现出力学性能的指标.1.1.1 强度强度是指金属材料在静载荷作用下抵抗变形和断裂的能力.强度指标一般用单位面积所承受的载荷即力表示,符号为σ,单位为MPa.工程中常用的强度指标有屈服强度和抗拉强度.屈服强度是指金属材料在外力作用下,产生屈服现象时的应力,或开始出现塑性变形时的最低应力值,用σs表示.抗拉强度是指金属材料在拉力的作用下,被拉断前所能承受的最大应力值,用σb表示.对于大多数机械零件,工作时不允许产生塑性变形,所以屈服强度是零件强度设计的依据;对于因断裂而失效的零件,而用抗拉强度作为其强度设计的依据.1.1.2 塑性塑性是指金属材料在外力作用下产生塑性变形而不断裂的能力.工程中常用的塑性指标有伸长率和断面收缩率.伸长率指试样拉断后的伸长量与原来长度之比的百分率,用符号δ表示.断面收缩率指试样拉断后,断面缩小的面积与原来截面积之比,用y表示.伸长率和断面收缩率越大,其塑性越好;反之,塑性越差.良好的塑性是金属材料进行压力加工的必要条件,也是保证机械零件工作安全,不发生突然脆断的必要条件.1.1.3 硬度硬度是指材料表面抵抗比它更硬的物体压入的能力.硬度的测试方法很多,生产中常用的硬度测试方法有布氏硬度测试法和洛氏硬度试验方法两种.(一)布氏硬度试验法布氏硬度试验法是用一直径为D的淬火钢球或硬质合金球作为压头,在载荷P的作用下压入被测试金属表面,保持一定时间后卸载,测量金属表面形成的压痕直径d,以压痕的单位面积所承受的平均压力作为被测金属的布氏硬度值.布氏硬度指标有HBS和HBW,前者所用压头为淬火钢球,适用于布氏硬度值低于450的金属材料,如退火钢、正火钢、调质钢及铸铁、有色金属等;后者压头为硬质合金,适用于布氏硬度值为450~650的金属材料,如淬火钢等.布氏硬度测试法,因压痕较大,故不宜测试成品件或薄片金属的硬度.(二)洛氏硬度试验法洛氏硬度试验法是用一锥顶角为120°的金刚石圆锥体或直径为f1.558mm(1/16英寸)的淬火钢球为压头,以一不定的载荷压入被测试金属材料表面,根据压痕深度可直接在洛氏硬度计的指示盘上读出硬度值.常用的洛氏硬度指标有HRA、HRB和HRC三种.采用120°金刚石圆锥体为压头,施加压为600N时,用HRA表示.其测量范围为60~85,适于测量合金、表面硬化钢及较薄零件.采用f1.588mm淬火钢球为压头,施加压力为1000N时,用HRC表示,其测量硬度值范围为25~100,适于测量有色金属、退火和正火钢及锻铁等.采用120°金刚石圆锥体为压头,施加压力为1500N时,用HRC表示,其测量硬度值范围为20~67,适于测量淬火钢、调质钢等.洛氏硬度测试,操作迅速、简便,且压痕小不损伤工件表面,故适于成品检验.硬度是材料的重要力学性能指标.一般材料的硬度越高,其耐磨性越好.材料的强度越高,塑性变形抗力越大,硬度值也越高.1.1.4 冲击韧性金属材料抵抗冲击载荷的能力称为冲击韧性,用ak表示,单位为J/cm2.冲击韧性常用一次摆锤冲击弯曲试验测定,即把被测材料做成标准冲击试样,用摆锤一次冲断,测出冲断试样所消耗的冲击AK,然后用试样缺口处单位截面积F上所消耗的冲击功ak表示冲击韧性.ak值越大,则材料的韧性就越好.ak值低的材料叫做脆性材料,ak值高的材料叫韧性材料.很多零件,如齿轮、连杆等,工作时受到很大的冲击载荷,因此要用ak值高的材料制造.铸铁的ak值很低,灰口铸铁ak值近于零,不能用来制造承受冲击载荷的零件.低碳钢的力学性能指标低碳钢由于含碳量低,它的延展性、韧性和可塑性都是高于铸铁的,拉伸开始时,低碳钢试棒受力大,先发生变形,随着变形的增大,受力逐渐减小,当试棒断开的瞬间,受力为“0”,其受力曲线是呈正弦波>0的形状.铸铁由于轫性差,拉伸开始时,受力是逐步加大的,当达到并超过它的拉伸极限时,试棒断开,受力瞬间为“0”,其受力曲线是随受力时间延长,一条直线向斜上方发展,试棒断开,直线垂直向下归“0”.同样的道理:低碳钢抗压缩的能力比铸铁要低,当对低碳钢试块进行压缩实验时,受力逐渐加大,试块随外力变形,当试块变形达到极限时,其受力也达到最大值,其受力曲线是一条向斜上方的直线.铸铁则不然,开始时与低碳钢受力情况基本相同,只是当铸铁试块受力达到本身的破坏极限时,受力逐渐减小,直到试块在外力下被破坏(裂开),受力为“0”其受力曲线与低碳钢拉伸时的受力曲线相同.以上就是低碳钢和铸铁在拉伸和压缩时力学性质的异同点.简述常用力学性能指标在选材中的意义?钢材常见的力学性能通俗解释归为四项,即:强度、硬度、塑性、韧性.简单的可这样解释:强度,是指材料抵抗变形或断裂的能力.有二种:屈服强度σb、抗拉强度σs.强度指标是衡量结构钢的重要指标,强度越高说明钢材承受的力(也叫载荷)越大;硬度,是指材料表面抵抗硬物压人的能力.常见有三种:布氏硬度HBS、洛氏硬度HRC、维氏硬度HV.硬度是衡量钢材表面变形能力的指标,硬度越高,说明钢的耐磨性越好;即不容易磨损;塑性,是指材料产生变形而不断裂的能力.有两种表示方法:伸长率δ、断面收缩率ψ.塑性是衡量钢材成型能力的指标,塑性越高,说明钢材的延展性越好,即容易拉丝或轧板;韧性也叫冲击韧性,是指材料抵抗冲击变形的能力,表示方法为冲击值αk.冲击韧性是衡量钢材抗冲击能力的指标,数值越高,说明钢材抵抗运动载荷的能力越强.一般情况下,强度低的钢材,硬度也低,塑性和韧性就高,例如钢板、型材,就是由强度较低的钢材生产的;而强度较高的钢材,硬度也高,但塑性和韧性就差,例如生产机械零件的中碳钢、高碳钢,就很少看到轧成板或拉成丝.＂钢材的主要力学性能指标有哪些(1)拉伸性能反映建筑钢材拉伸性能的指标,包括屈服强度、抗拉强度和伸长率.屈服强度是结构设计中钢材强度的取值依据.抗拉强度与屈服强度之比(强屈比)是评价钢材使用可靠性的一个参数.强屈比愈大,钢材受力超过屈服点工作时的可靠性越大,安全性越高;但强屈比太大,钢材强度利用率偏低,浪费材料.钢材在受力破坏前可以经受永久变形的性能,称为塑性.在工程应用中,钢材的塑性指标通常用伸长率表示.伸长率是钢材发生断裂时所能承受永久变形的能力.伸长率越大,说明钢材的塑性越大.试件拉断后标距长度的增量与原标距长度之比的百分比即为断后伸长率.对常用的热轧钢筋而言,还有一个最大力总伸长率的指标要求.预应力混凝土用高强度钢筋和钢丝具有硬钢的特点,抗拉强度高,无明显的屈服阶段,伸长率小.由于屈服现象不明显,不能测定屈服点,故常以发生残余变形为0.2%原标距长度时的应力作为屈服强度,称条件屈服强度,用σ0.2表示.(2)冲击性能冲击性能是指钢材抵抗冲击荷载的能力.钢的化学成分及冶炼、加工质量都对冲击性能有明显的影响.除此以外,钢的冲击性能受温度的影响较大,冲击性能随温度的下降而减小;当降到一定温度范围时,冲击值急剧下降,从而可使钢材出现脆性断裂,这种性质称为钢的冷脆性,这时的温度称为脆性临界温度.脆性临界温度的数值愈低,钢材的低温冲击性能愈好.所以,在负温下使用的结构,应当选用脆性临界温度较使用温度低的钢材.(3)疲劳性能受交变荷载反复作用时,钢材在应力远低于其屈服强度的情况下突然发生脆性断裂破坏的现象,称为疲劳破坏.疲劳破坏是在低应力状态下突然发生的,所以危害极大,往往造成灾难性的事故.钢材的疲劳极限与其抗拉强度有关,一般抗拉强度高,其疲劳极限也较高.硬度硬度，物理学专业术语，材料局部抵抗硬物压入其表面的能力称为硬度。
材料的强韧性及其应用
材料的强韧性及其应用强度：金属材料在外力作用下抵抗永久变形和断裂的能力称为强度。
韧性：表示材料在塑性变形和断裂过程中吸收能量的能力。
金属材料的强化1. 材料强化的类型：主要有细晶强化（晶界强化）、固溶强化、形变强化（位错强化）、第二相粒子沉淀（沉淀强化和弥散强化）、相变强化等。
2. 强化机制：(1) 细晶强化（晶界强化）：晶界分为大角度晶界和小角度晶界。
晶界两边相邻晶粒的位向和亚晶块的原子排列位向存在位向差，处于原子排列不规则的畸变状态。
晶界处位错密度较大，对金属滑移(塑性变形)、位错运动起阻碍作用，即晶界处对塑性变形的抗力较晶内为大，使晶粒变形时的滑移带不能穿越晶界，裂纹穿越也困难。
因此，当晶粒越细，晶界越多，表现阻碍作用也越大，此时金属的屈服强度也越高。
方法：根据晶界强化的原理，在热处理工艺方法上发展了采用超细化热处理的新工艺，即细化奥氏体(A)晶粒或碳化物相，使晶粒度细化到十级以上。
由于超细化作用，使晶界面积增大，从而对金属塑性变形的抗力增加，反映在力学性能方面其金属强韧性大大提高。
如果奥氏体晶粒细化在十级以上，则金属的强韧性将大大提高，为达此目的，现代发展的热处理新技术方法有以下三种。
①利用极高加热速度的能量密度进行快速加热的热处理。
由于极高的加热能量密度，使加热速度大大提高，在10-2~1s的时间内，钢件便可加热到奥氏体(A）状态，此时A的起始晶粒度很小，继之以自冷淬火(冷速达104℃/s以上)，可得极细的马氏体(M)组织，与一般高频淬火比较硬度可高出Hv50，而变形只有高频淬火的1/4~1/5，寿命可提高1.2~4倍。
②利用奥氏体(A)的逆转变钢件加热到A后，淬火成M，然后快速(20s)内重新加热到A状态，如此反复3~4次，晶粒可细化到13~14级。
③采用A-F两相区交替加淬火采用亚温淬火(F+A双相区加热)，在提高材料强韧性的同时显著降低临界脆化温度，抑制回火脆性。
在A-F两相区交替加热，可使A/F相界面积大大增加，因而使奥氏体形核率大大增多，晶粒也就越细化。
力学性能1
第一章1、包申格效应：产生了少量塑性变形（1～4％）的材料，再同向加载，则规定残余伸长应力σr（弹性极限σe与屈服强度σs）升高；反向加载则规定残余伸长应力σr（弹性极限σe与屈服强度σs）降低的现象。
2、塑性定义：材料断裂前发生永久不可逆变形的能力称为～。
3、硬度：金属在表面上不大体积内抵抗变形或破裂的能力。
4、强度：金属材料在外力作用下抵抗永久变形和断裂的能力。
5、韧性：材料的断裂前吸收能量和进行塑性变形的能力。
6、韧脆转变温度：材料屈服强度急剧高的温度，或断后延伸率、断面收缩率、冲击吸收功急剧减少温度。
7、屈服强度σs ：试样出现应力不再增加而变形仍在进行的现象时的应力。
量纲：N/cm(-2)8、抗拉强度σb ：使试样保持最大均匀变形的极限应力，又称为强度极限. 量纲：N/cm(-2)9、断后伸长率δ——延伸率δ= ΔL/L0 = (L1-L0)/L010、无屈服平台：规定残余伸长应力σr0.2残余塑性变形量为0.2%的应力——材料抵抗微量塑性变形的抗力。
11、断面收缩率ψ：试样拉断后颈缩处横截面积的最大缩减量与原始横截面积的百分比。
ψ=ΔA/A0＝（A0－A1）/A0×100%12、金属的弹性模量主要取决于什么因素：（1）与原子间结合力有关——原子间距离或原子半径，a或r愈小，E 愈大；（2）与温度有关：T↑，a ↑，E↓；（3）与加载速度有关：但基本不影响；（4）与合金化、热处理、冷加工的影响有关——取决于对原子间键合力的影响。
另外，单晶体E 值各向异性；原因：不同晶向原子排列不同——沿原子密排晶向上的弹性模量较大。
多晶体 E 伪各向同性。
附：非晶态材料玻璃等——各向同性13．试述韧性断裂与脆性断裂的区别：韧性断裂特点脆性断裂特点断裂前发生明显宏观塑性变形: ψ>5% 断裂前不发生明显的塑性变形: ψ<5%断裂时σ工作> σs; σ工作<σs——低应力断裂裂纹扩展过程较慢，消耗大量塑性变形能裂纹扩展过程较快——快速、突然性——低碳钢等塑性好的金属材料；高分子材料——淬火钢、灰铸铁；陶瓷、玻璃等脆性材料14、剪切断裂与解理断裂都是穿晶断裂，为什么断裂性质完全不同？解理断裂定义: 在一定条件下，在正应力作用下由于原子间结合键力的破坏引起的沿特定晶面发生的脆性穿晶断裂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属材料在外力作用下抵抗永久变形和断裂的能力称为强度。
按外力作用的性质
不同，主要有屈服强度、抗拉强度、抗压强度、抗弯强度等，工程常用的是屈服强度和抗拉强度，这两个强度指标可通过拉伸试验测出
强度是指零件承受载荷后抵抗发生断裂或超过容许限度的残余变形的能力。
也
就是说，强度是衡量零件本身承载能力（即抵抗失效能力）的重要指标。
强度是机械零部件首先应满足的基本要求。
机械零件的强度一般可以分为静强度、
疲劳
强度（弯曲疲劳和接触疲劳等）、断裂强度、冲击强度、高温和低温强度、在腐蚀条件下的强度和蠕变、
胶合强度等项目。
强度的试验研究是综合性的研究，
主
要是通过其应力状态来研究零部件的受力状况以及预测破坏失效的条件和时机。
强度是指材料承受外力而不被破坏
(
不可恢复的变形也属被破坏
)
的能力
.
根据受
力种类的不同分为以下几种
:
(1)
抗压强度
--
材料承受压力的能力
.
(2)
抗拉强度
--
材料承受拉力的能力
.
(3)
抗弯强度
--
材料对致弯外力的承受能力
(4)
抗剪强度
--
材料承受剪切力的能力
.
材料局部抵抗硬物压入其表面的能力称为硬度。
早在
1822
年，
Friedrich mohs
提出用
10
种矿物来衡量世界上最硬的和最软的物体，这是所谓的摩氏硬度计。
按照他们的软硬程度分为十级：
1
）滑石
2
）石膏
3
）方解石
4
）萤石
5
）磷灰石
6
）正长石
7
）石英
8
）黄玉
9
）刚玉
）金刚石
试验钢铁硬度的最普通方法是用锉刀在工件边缘上锉擦
,
由其表面所呈现的擦痕
深浅以判定其硬度的高低。
这种方法称为锉试法这种方法不太科学。
用硬度试验
机来试验比较准确
,
是现代试验硬度常用的方法。
常用的硬度测定方法有布氏硬
度、洛氏硬度和维氏硬度等测试方法
硬度是衡量金属材料软硬程度的一项重要的性能指标，
它既可理解为是材料抵
抗弹性变形、
塑性变形或破坏的能力，
也可表述为材料抵抗残余变形和反破坏的
能力。
硬度不是一个简单的物理概念，而是材料弹性、塑性、强度和韧性等力学性能的综合指标。
硬度试验根据其测试方法的不同可分为静压法（如布氏硬度、洛氏硬度、维氏硬度等）、划痕法（如莫氏硬度）、回跳法（如肖氏硬度）及显微硬度、高温硬度等多种方法。
布氏硬度以
HB[N(kgf/mm2)]
表示（
HBS\HBW
）（参照
GB/T231
－
1984
），生
产中常用布氏硬度法测定经退火、正火和调质的钢件，以及铸铁、有色金属、低合金结构钢等毛胚或半成品的硬度。
洛氏硬度可分为
HRA
、
HRB
、
HRC
、
HRD
四种，它们的测量范围和应用范围也
不同。
一般生产中
HRC
用得最多。
压痕较小，可测较薄得材料和硬得材料和成品件得硬度。
维氏硬度以
HV
表示（参照
GB/T4340-1999
），测量极薄试样。
洛氏硬度可分为
阅读已结束，如果下载本文需要使用
0下载券下载
想免费下载本文？
立即加入VIP
文档免下载券下载特权
全站付费文档8折起
千本精品电子书免费看
分享到：
把文档贴到Blog、BBS或个人站等：
<object widt
预览
普通尺寸(450*500pix) 较大尺寸(630*500pix) 窗体顶端
窗体底端
你可能喜欢
不锈钢知识大全不锈钢硬度对照表不锈钢硬度不锈钢材质标准不锈钢检测方法抗拉强度钢材硬度钢材硬度对照表
不锈钢知识大全13页免费
不锈钢知识大全18页免费
不锈钢知识大全43页1下载券
不锈钢材料知识大全49页5下载券
不锈钢知识大全4页2下载券
更多与“不锈钢知识大全”相关的内容>>
不锈钢中美牌号对照表和钢硬度的检测方法7页1下载券
不锈钢材料硬度对照表5页免费
国内外常用不锈钢牌号对照表,硬度换算表,硬度对照表8页2下载券
不锈钢硬度对照表3页免费
不锈钢牌号及硬度对照表4页1下载券
更多与“不锈钢硬度对照表”相关的内容>>
不锈钢材质硬度标准1页1下载券
不锈钢的硬度检测方法及相关标准2页5下载券
304不锈钢硬度对比暂无评价1页免费
不锈钢硬度换算3页免费
304和202不锈钢的硬度分别是多少1页免费
更多与“不锈钢硬度”相关的内容>>
不锈钢材质标准暂无评价4页免费
不锈钢材质硬度标准1页1下载券
不锈钢管材质标准1页免费
不锈钢管材质及标准1页免费
不锈钢管材质标准2页免费
更多与“不锈钢材质标准”相关的内容>>
不锈钢的硬度检测方法及相关标准2页免费
最新不锈钢的检测方法[1].doc7页免费
不锈钢管焊缝无损检测方法介绍7页1下载券
不锈钢承插焊检测方法暂无评价1页免费
不锈钢 si 药水检测方法5页免费
更多与“不锈钢检测方法”相关的内容>>
%参数查询-砖砌体抗拉强度、抗压强度、抗剪强度1页免费
混凝土抗压、抗拉强度等级与牌号的相互关系-24页2下载券
硬度与抗拉强度1页免费
混凝土劈裂抗拉强度试验的有限元分析8页免费
参数查询-砖砌体抗拉强度、抗压强度、抗剪强度1页1下载券
更多与“抗拉强度”相关的内容>>
钢材的硬度种类3页免费
日本碳素钢材和合金钢硬度表3页免费
模具钢材的硬度介绍1页免费
常见钢材硬度对比及解析2页免费
模具钢材硬度表1页1下载券
更多与“钢材硬度”相关的内容>>
钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表4页免费
常用钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的...4页免费
常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬...3页免费
钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表3页1下载券钢材硬度对照表文库1页免费
更多与“钢材硬度对照表”相关的内容>>
您的评论 *感谢支持，给文档评个星吧！
240
发布评论
换一换
用户评价
评论加载中...
暂无评论
©2015Baidu 使用百度前必读| 文库协议| 网站地图
用手机扫此二维码：×
*当前选择了字，最多支持70字。
以下结果由提供：×
百度翻译
百科词条：×
百度百科
关闭
评价文档：
窗体顶端
全部DOC PPT TXT PDF XLS
窗体底端
下载0 下载券做任务领下载券立即前往
分享到：
QQ空间新浪微博微信
扫二维码，快速分享到微信朋友圈
领取
下载券新版反馈
加入文库VIP，获得免下载券特权
免下载券通道
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
