电气主接线的设计与设备选择

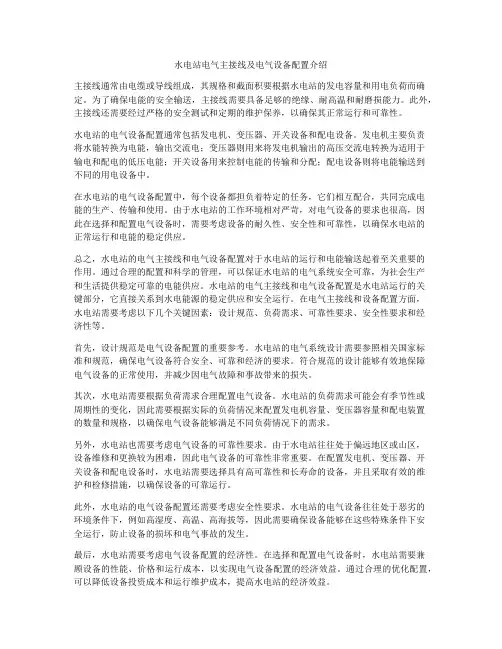

水电站电气主接线及电气设备配置介绍
水电站电气主接线及电气设备配置介绍主接线通常由电缆或导线组成，其规格和截面积要根据水电站的发电容量和用电负荷而确定。
为了确保电能的安全输送，主接线需要具备足够的绝缘、耐高温和耐磨损能力。
此外，主接线还需要经过严格的安全测试和定期的维护保养，以确保其正常运行和可靠性。
水电站的电气设备配置通常包括发电机、变压器、开关设备和配电设备。
发电机主要负责将水能转换为电能，输出交流电；变压器则用来将发电机输出的高压交流电转换为适用于输电和配电的低压电能；开关设备用来控制电能的传输和分配；配电设备则将电能输送到不同的用电设备中。
在水电站的电气设备配置中，每个设备都担负着特定的任务，它们相互配合，共同完成电能的生产、传输和使用。
由于水电站的工作环境相对严苛，对电气设备的要求也很高，因此在选择和配置电气设备时，需要考虑设备的耐久性、安全性和可靠性，以确保水电站的正常运行和电能的稳定供应。
总之，水电站的电气主接线和电气设备配置对于水电站的运行和电能输送起着至关重要的作用。
通过合理的配置和科学的管理，可以保证水电站的电气系统安全可靠，为社会生产和生活提供稳定可靠的电能供应。
水电站的电气主接线和电气设备配置是水电站运行的关键部分，它直接关系到水电能源的稳定供应和安全运行。
在电气主接线和设备配置方面，水电站需要考虑以下几个关键因素：设计规范、负荷需求、可靠性要求、安全性要求和经济性等。
首先，设计规范是电气设备配置的重要参考。
水电站的电气系统设计需要参照相关国家标准和规范，确保电气设备符合安全、可靠和经济的要求。
符合规范的设计能够有效地保障电气设备的正常使用，并减少因电气故障和事故带来的损失。
其次，水电站需要根据负荷需求合理配置电气设备。
水电站的负荷需求可能会有季节性或周期性的变化，因此需要根据实际的负荷情况来配置发电机容量、变压器容量和配电装置的数量和规格，以确保电气设备能够满足不同负荷情况下的需求。
另外，水电站也需要考虑电气设备的可靠性要求。
电气主接线主要设计原则
电气主接线主要设计原则1.安全性原则：电气主接线的设计应以确保人员和设备的安全为首要原则。
在设计中要考虑到电流、电压等参数，并采取相应的保护措施，如使用足够大的导线截面以减小电阻、安装过流保护器和漏电保护器等。
2.可靠性原则：电气主接线的设计应确保电气设备的正常运行。
要选择质量可靠的电气元件和连接器，避免接线松动、接触不良等问题，并进行必要的防护措施，如防水、防尘等。
3.实用性原则：电气主接线的设计应便于操作和维护。
要合理布置接线盒、开关箱等设备，使其易于接线和检修。
同时要做好标识和记录工作，方便后续的操作和维护人员了解电路的结构和参数。
4.灵活性原则：电气主接线的设计应具有一定的灵活性，方便后续的扩展和改造。
要留出一定的余量，以适应后期动力负荷的增加和设备布局的变化。
同时要考虑到不同回路之间的相互影响，合理安排电缆线的敷设和引出。
5.经济性原则：电气主接线的设计应尽量节约材料和成本。
要根据具体的项目需求，选择适当的导线和电缆规格，避免浪费。
在布线上要尽量减少开挖和穿墙的次数，减少工程量。
6.规范性原则：电气主接线的设计应符合相关的标准和规范要求。
要熟悉国家和行业的相关标准，如《电气安装工程施工质量验收规范》、《电气工程施工及验收规范》等，确保设计符合法律法规和行业标准。
7.整体性原则：电气主接线的设计应与整个电气系统相协调。
要与其他配电设备、电气设备、控制系统等进行协调，确保电气主接线的设计与其他部分的配套工作能够有效衔接，以提高整个电气系统的运行效率和安全性。
综上所述，电气主接线的设计原则涉及到安全性、可靠性、实用性、灵活性、经济性、规范性和整体性等方面的要求。
在实际设计过程中，应根据具体情况综合考虑各种因素，以确保电气主接线的安全、可靠、高效运行。
电气主接线的基本要求和设计
电气主接线的基本要求和设计
根据《35～110kV变电站设计规范》：
第3.2.1条：变电站的主接线应根据变电站所在电网中的地位、出线回路数、设备特点及负荷性质等条件确定，并应满足供电可靠、运行灵活、操作检修方便、节约投资和便于扩建等要求。
第3.2.3条：35～110kV线路为两回及以下时，宜采用桥形线路变压器组或线路分支接线。
超过两回时，宜采用扩大桥形单母线或分段单母线的接线，35～63kV线路为8回及以上时，亦可采用双母线接线，110kV线路为6回及以上时，宜采用双母线接线。
第3.2.4条：在采用单母线、分段单母线或双母线的35～110kV主接线中，当不允许停电检修断路器时，可以设置旁路设施。
当有旁路母线时，首先宜采用分段断路器或母联断路器兼做旁路断路器的接线，当110kV线路为6回及以上，35～63kV线路为8回及以上时，可装设专用的旁路断路器，主变压器35～110kV回路中的断路器，有条件时，亦可接入旁路母线，采用SF6断路器的主接线不宜设旁路设施。
第3.2.5条：当变电站装有两台主变时，6～10kV侧宜采用分段单母线。
线路为12回及以上时亦可采用双母线。
当不允许停电检修断路器时，可设置旁路设施。
变电站电气主接线设计及主变压器的选择
变电站电气主接线设计及主变压器的选择一、引言变电站是电力系统中重要的组成部分，主要用于电能的传输、分配和转换。
在变电站中，电气主接线的设计和主变压器的选择是非常重要的，直接关系到变电站的安全运行以及供电质量。
为了确保变电站的电气设备运行可靠、经济高效，本文将对变电站电气主接线设计及主变压器的选择进行详细介绍和分析。
1. 电气主接线的概念电气主接线是指变电站内部的主要输电线路，其作用是将进出变电站的电能进行传输和分配。
电气主接线一般包括主变压器至母线的主干线路、主母线、联络母线等。
电气主接线的设计应充分考虑供电可靠性、运行安全性以及经济性等因素。
（1）可靠性原则。
电气主接线的设计应保证供电可靠，具备一定的备用能力，以应对突发情况。
（2）安全性原则。
电气主接线的设计应符合国家标准和规范，保证运行安全，预防火灾和事故的发生。
（3）经济性原则。
电气主接线的设计应尽量减少投资，降低运行成本，同时满足电能传输的需求。
电气主接线的布置应考虑到变电站的结构、地形、运行方式等因素，保证布线简洁、紧凑。
一般情况下，电气主接线应布置在变电站的主控室或者主控地下室，方便集中监控和运维。
电气主接线的布置应充分考虑通风、绝缘、防火等要求，避免电气设备之间的相互干扰。
电气主接线的容量计算应根据变电站的负荷需求、母线电流容量、短路电流容量等参数进行综合考虑。
通常情况下，电气主接线的容量应略大于母线电流容量，以确保电能传输的稳定和可靠。
电气主接线的保护是保证变电站安全运行的重要环节，保护措施主要包括过流保护、短路保护、接地保护等。
保护设备的选择应根据具体情况,确保设备的可靠演示，提高设备的操作可靠性。
三、主变压器的选择1. 主变压器的基本要求主变压器是变电站的重要设备，其主要功能是进行电压等级的变换和电能的传输。
主变压器的选择应符合变电站建设的要求，具备可靠性高、技术先进、运行稳定、经济性好等特点。
主变压器的类型主要包括油浸式变压器、干式变压器、整流变压器等。
电气主接线及设计
电气主接线及设计1. 引言电气主接线是电气系统中至关重要的一环，它负责将电源与各个电气设备之间进行连接，使电能得以传输和利用。
在电气系统设计过程中，主接线的设计合理与否直接影响到电气设备的正常运行和系统的安全性。
本文将详细介绍电气主接线的概念、设计原则以及关键步骤，以帮助读者了解和掌握电气主接线的基本知识。
2. 电气主接线的概念电气主接线是指通过电线或电缆将电源与各个电气设备之间进行连接的系统。
主接线通常由主干线、支干线和分支线组成。
其中，主干线负责将主电源与电气设备连接起来，支干线则负责将主干线连接到各个分支设备上。
电气主接线的设计主要考虑功率传输、电压降低、电气设备的组织布局以及系统的可靠性等因素。
3. 电气主接线的设计原则3.1 安全性原则电气主接线的设计首先要求保证系统的安全性。
这包括合理设置过载保护装置、漏电保护装置以及接地保护装置等，以防止电气设备的损坏和人身安全事故的发生。
此外，还应考虑电气设备的绝缘性能，避免因绝缘破损导致电气故障。
3.2 系统可靠性原则电气主接线的设计需要保证系统的可靠性，尽量减少电线和电缆的故障概率。
这包括选择合适的导线截面积、减少线路阻抗、合理布置线路等措施，以提高系统的可靠性和稳定性。
3.3 经济性原则电气主接线的设计需要综合考虑经济因素。
在满足系统需要的前提下，应尽量选择价格合理的电线和电缆，并通过合理布线节省材料和人工成本。
同时，应合理利用现有线路资源，尽量减少线路的开挖和占用，降低工程投资。
4. 电气主接线设计的关键步骤4.1 确定电气设备布置在进行电气主接线设计之前，首先需要根据实际情况确定电气设备的布置。
这包括了解主要电气设备的功率和数量、设备之间的相对位置以及设备的工作方式等。
4.2 计算负荷和电流在了解了电气设备布置后，需要计算每个电气设备的负荷和电流。
负荷和电流的计算是电气主接线设计的基础，它们直接决定了后续选线和设备的选择。
4.3 选择导线和电缆根据负荷和电流的计算结果，需要选择合适的导线和电缆。
电气主接线的设计与设备选择
电气主接线的设计与设备选择概述电气主接线是电力系统中最关键的一部分，它连接各种电气设备，起到传输电能的作用。
合理的设计与设备选择可以提高系统的可靠性、安全性和效率。
本文将介绍电气主接线的设计原则和常用设备的选择。
设计原则1. 安全性安全是电气主接线设计的首要考虑因素。
主接线系统应满足以下安全要求：•承载能力：主接线系统的电流容量应满足电气设备的需求，避免过载导致火灾或设备损坏。
•绝缘：主接线系统应具备足够的绝缘能力，以减少触电风险。
•短路保护：主接线系统应配备合适的短路保护装置，能够及时切断故障电流，防止短路事故。
2. 可靠性主接线系统应具备良好的可靠性，以保证电力供应的连续性。
以下因素需要考虑：•设备选择：选择具有高可靠性的设备，如合格的电缆、开关和断路器等。
•设备维护：定期检查和维护电气设备，及时发现故障并修复。
•多重回路：在主接线系统中设置多个回路，以便当一个回路出现故障时，其他回路仍能正常工作。
3. 适用性主接线系统的设计应根据实际使用情况进行合理选择，满足电气负荷的需求。
以下因素需要考虑：•电流容量：主接线系统的电流容量应根据电气负荷的大小来确定，避免过载或电压降低过大的问题。
•环境适应性：主接线系统应能够适应环境的温度、湿度和腐蚀等特点，确保长期稳定运行。
设备选择1. 电缆电缆是主接线系统中常用的电气设备之一，它用于连接变电站、配电装置和负载设备。
选择合适的电缆需要考虑以下因素：•电流容量：根据负荷电流确定电缆的截面积，确保电缆的承载能力满足要求。
•绝缘材料：选择具有良好绝缘性能的电缆材料，如PVC、XLPE等。
•引线方式：根据实际情况选择单芯、多芯、屏蔽或非屏蔽等引线方式。
2. 开关开关是主接线系统中起到控制和保护作用的重要设备。
选择合适的开关需要考虑以下因素：•电流容量：根据电气负荷的大小确定开关的额定电流，确保开关能够安全可靠地进行导通和断开操作。
•动作特性：根据实际应用需求选择合适的开关动作特性，如常开、常闭、防爆等。
变电站电气主接线设计及主变压器的选择
变电站电气主接线设计及主变压器的选择变电站是电力系统中的重要组成部分，其电气主接线设计及主变压器的选择对于电力系统的安全稳定运行具有重要意义。
在制定变电站电气主接线设计及主变压器选择方案时，需要考虑电网运行的需求、设备的技术参数、安全可靠性和经济性等因素，因此需要进行全面的分析和研究。
我们来介绍一下变电站电气主接线的设计。
变电站的电气主接线设计是指通过何种方式连接并布置变电所内的高压电缆、电力电缆、配电线路等设备，以及如何布置主接线柜、主配电室等设备以便更加安全可靠地运行。
电气主接线设计应满足以下几个基本要求：1. 安全可靠：电气主接线的设计必须符合国家标准和规范，确保电网的安全稳定运行，可以有效地防止故障事故的发生。
2. 经济合理：电气主接线的设计需要考虑成本因素，尽可能降低投资成本，提高设备的使用效率和寿命，减少运维成本。
3. 灵活可扩展：电气主接线的设计应考虑变电站未来的发展和扩建需求，可以方便地进行设备的添加和调整，以满足不同的电网运行需求。
在进行变电站电气主接线设计时，需要根据变电站的具体情况，对电缆的走向、敷设方式、规格尺寸、敷设数量等进行细致的规划和设计。
还需要选取适合的主接线柜、主配电室等设备，进行合理的布置和连接，保证电气主接线的稳定运行。
接下来，让我们来谈一谈主变压器的选择。
主变压器是变电站中的重要设备，其选择对电力系统的安全可靠运行至关重要。
主变压器的选择应考虑以下几个因素：1. 负载容量：根据变电站的负载情况和未来的发展需求，选择合适的主变压器容量，保证其可以满足变电站的用电需求。
2. 绝缘等级：主变压器需要满足相应的绝缘等级要求，以保证设备的安全可靠运行。
3. 稳定性：主变压器需要具有良好的稳定性和抗干扰能力，能够在电网波动较大时保持稳定输出。
4. 能效比：选择能效比较高的主变压器，可以降低变电站的能耗成本，提高电网的运行效率。
在进行主变压器的选择时，需要结合变电站的具体情况和需要，进行全面的考虑和分析，确保选择到适合的主变压器，以保证变电站的安全稳定运行。
变电站电气主接线设计及主变压器的选择
变电站电气主接线设计及主变压器的选择【摘要】本文将围绕变电站电气主接线设计和主变压器选择展开讨论。
在将介绍变电站的重要性和电气主接线设计的必要性，引发读者的兴趣。
接着，在将详细探讨变电站电气主接线设计的原则、方法和注意事项，以及主变压器选择的关键因素和技术指导。
其中包括考虑到的功率需求、电压等级、系统配置等方面的内容。
在将总结文章的主要观点，强调电气主接线设计和主变压器选择在变电站建设中的重要性，并展望未来发展的趋势。
通过本文的阐述，读者将能够全面了解变电站电气主接线设计和主变压器选择的要点，为电力系统的可靠运行和发展提供有益参考。
【关键词】变电站、电气主接线设计、主变压器选择、引言、结论1. 引言1.1 引言变电站是电力系统中的重要组成部分，承担着电能输送、转换和分配的重要功能。
在变电站设计中，电气主接线设计和主变压器的选择是至关重要的环节。
电气主接线设计是变电站电气系统的核心，其合理性直接影响着电力系统的运行稳定性和安全性。
在设计过程中，需要充分考虑变电站的负荷特性、运行方式、备用容量等因素，合理确定电气主接线的布局、容量、导线材质等参数。
主变压器作为电力系统中的关键设备，负责电压的升降和输送。
在选择主变压器时，需考虑变电站的负荷容量、电压等级、运行可靠性、经济性等因素，选择合适的主变压器型号和容量。
还应注意主变压器的制造商信誉、性能指标、运行维护便捷度等因素。
变电站电气主接线设计和主变压器的选择是关乎电力系统安全稳定运行的重要环节，需要进行仔细规划和设计，确保设计合理、可靠、经济。
在实际工程中，应根据具体情况综合考虑各方面因素，以确保电力系统的安全稳定运行。
2. 正文2.1 变电站电气主接线设计变电站电气主接线设计是变电站工程中的重要环节，直接关系到电网的安全运行和电能的供应质量。
在进行变电站电气主接线设计时，需要考虑以下几个方面：1. 电气主接线路径的选择：在进行电气主接线设计时，需要首先确定电气主接线的路径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•1．单元接线主变压器容量
按发电机额定容量扣除本机组的厂用负荷后，留有10%的裕 度；
b.对重要变电所，应考虑一台主变停运，其余变压器在计及 过负荷能力及允许时间内，满足I、II类负荷的供电；
c. 对一般性变电所，一台主变停运，其余变压器应能满足全 部供电负荷的70%-80%。
•4．发电厂和变电所主变台数
a. 大中型发电厂和枢纽变电所，主变不应少于2台； b.对小型的发电厂和终端变电所可只设一台。
三、主接线设计简述
四、技术经济比较
•第三节 载流导体的发热和电动力
一、概述 二、导体的短时发热 三、均匀导体的长期发热 四、短路时载流导体的电动力
一、概述
发热的原因:电阻损耗、磁滞和涡流损耗、介质损耗
分 • 类:发长热期对发电热气，设由备正的常影工响作：电流产生的；
▪ （短1时）发使热绝，缘故材障料时的由绝短缘路性电能流降产低生的。 ▪ （2）使金属材料的机械强度下降 ▪ （3）使导体接触部分的接触电阻增加
•5.确定绕组额定电压和调压的方式
二、主变压器型式的选择原则
1. 相数：一般选用三相变压器。 2. 绕组数：
➢ 变电所或单机容量在125MW及以下的发电厂内有三个电压等 级时，可考虑采用三相三绕组变压器，但每侧绕组的通过容量 应达到额定容量的15%及以上，或第三绕组需接入无功补偿设 备。否则一侧绕组未充分利用，不如选二台双绕组变更合理。
➢ 单机容量200MW及以上的发电厂，额定电流和短路电流均大 ，发电机出口断路器制造困难，加上大型三绕组变压器的中压 侧（110kV及以上时）不希望留分接头，为此以采用双绕组变 压器加联络变压器的方案更为合理。
➢ 凡选用三绕组普通变压器的场合，若两侧绕组为中性点直接接 地系统，可考虑选用自耦变压器，但要防止自耦变的公共绕组 或串联绕组的过负荷。
步骤：
1. 对原始资料进行综合分析； 2. 草拟主接线方案，对不同方案
进行技术经济比较、筛选和确定 ； 3. 厂、所和附近用户供电方案设 计； 4. 限制短路电流的措施和短路电 流的计算； 5. 电气设备的选择； 6. 屋内外配电装置的设计； 7. 绘制电气主接线图及其它图（ 如配电装置视图）； 8. 推荐最佳方案，写出设计技术 说明书，编制一次设备概算表。
• 短路全电流中包含周期分量Ip和非周期分量Inp，其热效应Qk
也由两部分构成：
•Qk的计算—周期分量Qp计算
• 任意函数y=f(x)的定积分采用辛普生公式计算 :
指导体温度对周围环境温度的升高，我国所采用计算环境温度如下 ：电力变压器和电器（周围空气温度）40C；发电机（利用空气冷却 时进入的空气温度）35-40C；装在空气中的导线、母线和电力电缆 25C；埋入地下的电力电缆15C。
指导体温度较短路前的升高，通常取导体短路前的温度等于它长期 工作时的最高允许温度。
•第二节 主变压器和主接线的选择
主变压器：向电力系统或用户输送功率的变压器 联络变压器：用于两种电压等级之间交换功率的变压器 自用电变压器：只供厂、所用电的变压器
一、变压器容量、台数、电压的确定原 则
二、主变压器型式的选择原则 三、主接线设计简述 四、技术经济比较
•一、变压器容量、台数、电压的确定原则
电气主接线的设计与设 备选择
2020年6月3日星期三
•第一节 概述
原则：
以设计任务书为依据，以 经济建设方针、政策和有关 的技术规程、标准为准则， 准确地掌握原始资料，结合 工程特点，确定设计标准， 参考已有设计成果，采用先 进的设计工具。
要求：
使设计的主接线满足可靠 性、灵活性、经济性，并留 有扩建和发展的余地。
扩大单元接线应尽可能采用分裂绕组变压器。
• 2 连接在发电机电压母线与升高电压之间的主变压 器
a. 发电机全部投入运行时，在满足由发电机电压供电的 日最小负荷，及扣除厂用电后，主变压器应能将剩余 的有功率送入系统。
b. 若接于发电机电压母线上的最大一台机组停运时，应 能满足由系统经主变压器倒供给发电机电压母线上最 大负荷的需要。
硬导体材料的最大允许应力: 硬铜 140MPa、硬铝70MPa
•二、导体短时发热计算
•图8-1 短路时导体的发热过程
短路时导体发热的平衡方程式
•（8-1）
•其中： •代入式（8-1）得：
•短路发热计算：
•（8-5）
•式中：
•由此得出：
•（8-6）
短路电流热效应值Qk的计算
▪ Qk常用的计算方法为近似数值积分法。
裸导体的长期允许工作温度一般不超过70C，当其接触面处具有 锡的可靠覆盖层时（如超声波糖锡等），允许提高到85C；当有银的 覆盖层时，允许提高到95C。
电动力
载流导体通过电流时，相互之间的作用力，称为 电动力。
短路时冲击电流所产生的交流电动力达到很大的 数值，可能导致设备变形或损坏。为保证电器和导 体不致破坏，电器和导体因短路冲击电流产生的电 动力作用下的应力不应超过材料的允许应力。
3. 绕组接线组别的确定
Hale Waihona Puke ➢ 变压器三相绕组的接线组别必须和 系统电压相位一致。
4. 短路阻抗的选择
➢ 从系统稳定和提高供电质量看阻抗 小些为好，但阻抗太小会使短路电 流过大，使设备选择变得困难。
三绕组变压器的结构形式：
升压型 与 降压型
5. 变压器冷却方式
➢ 主变压器的冷却方式有：自然风冷；强迫风冷；强迫油循 环风冷；强迫油循环水冷；强迫导向油循环冷却等。
c. 若发电机电压母线上接有2台或以上主变压器，当其 中容量最大的一台因故退出运行时，其它主变压器在 允许正常过负荷范围内应能输送剩余功率70%以上 。
d. 对水电比重较大的系统，若丰水期需要限制该火电厂 出力时，主变应能从系统倒送功率，满足发电机电压 母线上的负荷需要。
•3．变电所主变压器容量
a. 按变电所建成后5-10年的规划负荷选择，并适当考虑远期 10-20年的负荷发展。
