第九章送经和卷取题库4-0-8
卷取机详解
所以：nmax/ner=2Rc/D，D——卷筒外径。
30
4、卷取时电机功率计算
卷取功率一般由卷取张力，塑性弯曲变形，卷取速度，摩擦 阻力确定：
NerNj
k2
(Tv)maxkW
1000
1、结构与组成：
张力辊：由上下辊组成 （D1/D2 =2：1，以利咬入。 同时上辊偏向前方，以利轧 件下弯），用气缸调整上辊 轧件 的开闭；辊缝用千斤顶调整。 张力辊前有风动导尺，其作 用是使带钢边缘齐整。张力 辊后有导板，使带钢能顺利 进入卷筒。在有多台卷取机
7
的情况下，上辊抬起，使带钢通过它进入下一台卷取机。 2、卷筒： 在高压下能实现胀缩，要有足够的强度与刚度。要有辅助支承， 以增加刚度。一般采用斜楔式的斜面柱塞式，当液压缸（或复 位弹簧）使得锥形心轴左移时，斜面效应使得卷筒张开，反之 使卷筒收缩。 卷筒的驱动有电机直接驱动及通过减速传动两种方式。直接驱 动必须妥善解决胀缩缸设置问题。
r1
r
2 2
A
2
2 A2
A 2 ln r2 2 A A——棱锥横断面的二分之一边长的平均值（mm）。
令h = dr ，以积分代替和式，得出卷筒表面压力P的公式：
p pirR 2 d cip 2 0 1r r1 2 2 2 ln R r2 2 c 2 rr1 1 2 2 MP （1a 2-4）
2、胀缩缸平衡力计算 由图可以得出：
Q14Pf2(2ta2nf2tfa2)nN
27
由于在卷取过程中，tgα>f2，即卷筒不自锁，这就必须有 Q>0方可平衡。由上式简化之，得：
织造学习题集（C）
织造学习题集（ C ）思考题1.络筒工序的目的及工艺要求是什么?2.络筒机的主要组成部分及各部分的作用是什么?3.筒子卷绕的方式有哪几种? 各种卷绕方式的特点是什么?4.筒子成形由哪两种基本运动组成? 完成两种运动的方式是什么?5.试述圆柱形和圆锥形筒子卷绕的基本原理。
6.何谓纱圈卷绕角? 它的大小与什么因素有关?7.何为传动点、传动半径?8.在1332MD型槽筒式络筒机上，计算当锥形筒子大小端直径为45/82、65/102、85/122 (单位：mm)时的传动半径和平均半径的大小，并求其差值，根据实际差值的变化写出结论。
9.槽筒对筒子作摩擦传动时，若槽筒的表面线速度为600m/min，计算当筒子大小端直径为170/200、70/100、30/60(单位：mm)时，圆锥形筒子大小端圆周速度，并分析说明圆周速度与筒子半径的关系。
10.槽筒对筒子作摩擦传动时，圆柱形筒子、圆锥形筒子的纱圈卷绕角、纱圈节距随筒子直径的增加发生怎样的变化，为什么?11.试述影响筒子卷绕密度的主要因素，锥形筒子卷绕密度的分布规律，为实现卷绕密度的均匀应采取什么措施。
12.络筒时纱线为何需要具有一定大小的张力? 张力不当有何不利?13.管纱退绕时影响张力的因素是什么? 如何均匀管纱退绕张力?14.何为气圈、导纱距离、分离点、退绕点?15.说明退绕管纱的一个层级和整只管纱退绕时的张力变化规律。
造成管底退绕张力突增的原因是什么?16.络筒常见张力装置的作用及对张力装置的要求。
累加法、倍积法、问接法的原理及各自的特点。
17.气圈破裂器、气圈控制器的作用是什么?简述其理由。
18.简述纱圈产生重叠的原因，说明槽筒络筒机的防叠方法，重叠筒子对后道工序的影响。
19.简述清纱器的形式和工作原理，对比两种电子清纱器的主要工作性能。
20.常用的捻接方法有哪些? 其工作原理如何?21.电子定长的目的是什么? 其工作原理如何?22.络筒工序的工艺参数有哪些? 确定各工艺参数的依据是什么?23.络筒外观质量和内在质量包含的内容是什么?思考题1.整经工序的目的及工艺要求是什么？2.常用的整经方法有哪几种？试述其特点、工艺流程和应用场合。
卷取和送经
N
织机主轴回转一周（织入一纬）所对应的织物卷取长度卷取 量为：
Z 1 Z 3Z 5 Z 7
L=N×∏D 即：通过齿轮齿数来计算卷取量为：
L
1 Z 2Z 4Z 6 D Z 1 Z 3Z 5 Z 7
（mm）
1一棘轮 2，3一变换齿轮 4,5,6,7 一齿轮 8一刺毛辊
L——织机主轴回转一周（织入一纬）所对应的织物卷取长度
涡轮、蜗杆的自锁作用 可防止织轴被动回转
扇形张力杆 制动 杆 经纱 活动后梁 固定后梁 织轴
4. 经纱张力检测
为避免打纬和开口运动 对检测经纱张力的影响 凸轮在梭口满开时，解 除对扇形张力杆的制动 活动后梁感知经纱张力 其它时间暂停张力检测
凸轮
主轴 张力调节杆
送经齿轮 送经轴 涡轮
5. 摆动后梁
中央闭合梭口可利用摆动后梁对 经纱张力波动进行补偿
1. 将织物按一定速度引离织口 2. 送出一定长度的经纱
3. 保证适当的经纱张力
4.完成机构： 卷取和送经分别由卷取机构和送经机构来协作完成。均匀的经 纱张力是织物质量的保证。
第九章 卷取和送经
5.卷取方式
第九章 卷取和送经
第一节 卷取机构工作原理 卷取机构的作用
引离； l 卷绕； 确定织物的纬纱排列密度和纬纱在织物内的排列特征；
2. 积极式送经
织轴积极回转，送出经纱 送经量由调节机构根据经纱张力自动调节 调节机构一般以后梁作张力传感件，感知经纱张力的变化，进而调节
织轴的回转量
一、 消极式送经机构
1. 简单送经机构
满轴与小轴时的制动力由手动调节
经纱 后梁
2. 有感织轴式送经机构
织造原理答案
织造原理答案第六章开口1.梭口的形状、尺寸、种类、梭口对称度、梭口清晰度的概念。
（P117）2.掌握开口过程中影响拉伸变形的因素。
(P122)梭口高度梭口对称度梭口长度后梁位置3.梭口形成时期。
开口时期经纱离开经位置线即综平位置到梭口满开为止，称为开口时期。
这个时期经纱处于运动状态，经纱张力由小到大逐渐增加。
静止时期梭口满开后，经纱在梭口上下两个极端位置上处于静止状态，以便于引纬器通过梭口，这个时期称为静止时期；闭口时期梭口开始闭合，经纱由静止进入运动状态，直至综平位置，这个时期称为闭口时期。
经纱张力逐渐减小。
4.对综框运动规律的要求。
（1）对综框速度的要求：在开口时期，经纱张力由小到大逐渐增加，综框运动的速度应由快到慢逐渐减小，接近满开时速度最小；在闭口时期，经纱张力由大到小逐渐降低，综框运动的速度则应相应的由慢到快逐渐增大，综平时速度最大；（2）对综框加速度的要求：在开口终了及闭口开始的瞬间，也就是综框由运动到静止和由静止到运动的瞬时，加速度应该尽可能小；其余时间内，速度的变化要均匀缓和，以避免综框产生跳动和冲击，从而使经纱张力的波动较小，断头的可能性降低；（3）开口、静止、闭合三个时期的时间分配要合理；（4）在满足引纬顺利进行的前提下，综框运动的动程应该尽量小。
5.开口运动的工艺参数（开口时间经位置线）开口时间：在开口过程中，上下交替运动的综框相互平齐的瞬时主轴所处的位置角称为开口时间（又称综平度或综平时间)。
经位置线：所谓经位置线是指综平时织口、综眼、停经架中导棒和后梁握纱点等各点所连接的一条折线，即经纱在织机上综平时的实际位置线。
第七章引纬1.引纬方法的分类。
按照引纬介质的不同，将引纬方式分为：梭子引纬片梭引纬剑杆引纬喷气引纬喷水引纬按照引纬方式将织机分为两大类：有梭织机剑杆织机新型织机（无梭织机）片梭织机喷水织机喷射织机喷气织机多相（多梭口）织机也属于新型织机。
2.梭子飞行速度计算、梭子飞行时的受力分析的结论。

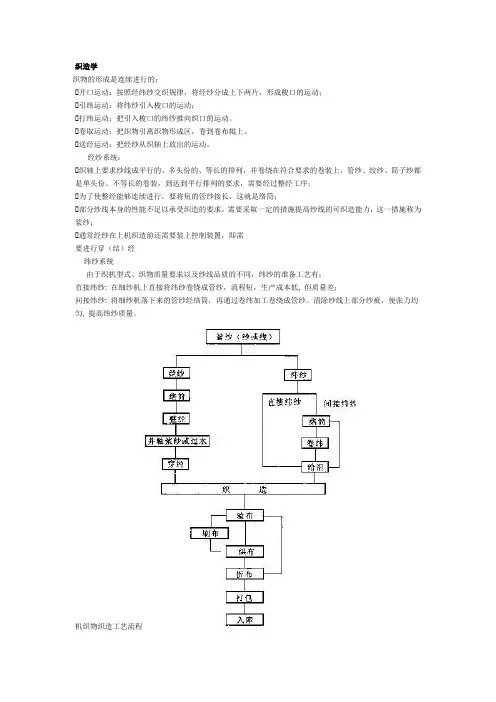

织造
织造学织物的形成是连续进行的：开口运动：按照经纬纱交织规律，将经纱分成上下两片，形成梭口的运动；引纬运动：将纬纱引入梭口的运动；打纬运动：把引入梭口的纬纱推向织口的运动。
卷取运动：把织物引离织物形成区，卷到卷布辊上。
送经运动：把经纱从织轴上放出的运动。
经纱系统：织轴上要求纱线成平行的、多头份的、等长的排列，并卷绕在符合要求的卷装上，管纱、绞纱、筒子纱都是单头份、不等长的卷装，到达到平行排列的要求，需要经过整经工序；为了使整经能够连续进行，要将短的管纱接长，这就是络筒；部分纱线本身的性能不足以承受织造的要求，需要采取一定的措施提高纱线的可织造能力，这一措施称为浆纱；通常经纱在上机织造前还需要装上控制装置，即需要进行穿（结）经纬纱系统由于织机型式、织物质量要求以及纱线品质的不同，纬纱的准备工艺有：直接纬纱: 在细纱机上直接将纬纱卷绕成管纱，流程短，生产成本低, 但质量差；间接纬纱: 将细纱机落下来的管纱经络筒，再通过卷纬加工卷绕成管纱。
清除纱线上部分纱疵，使张力均匀, 提高纬纱质量。
机织物织造工艺流程织机的分类按引纬方式分类：有梭织机：梭子引纬无梭织机：喷气、喷水、剑杆、片梭按开口机构分类：凸轮开口多臂开口提花开口第一章络筒一、络筒的目的、任务：将前道工序的纱线加工成密度适宜、成形良好、容量大且有利于下一道工序生产的有边或无边筒子。
清除纱线上的杂质与疵点。
使纱线在一定张力作用下卷绕成均匀坚实的筒子。
二、络筒的要求筒子卷装应坚固、稳定，成形良好。
筒子卷装的形状和结构应保证在下一道工序中纱线能以一定速度轻快退绕。
络筒过程中纱线卷绕张力要适当，波动要小，既满足筒子的良好成形，又保持纱线原有的物理机械性能。
适当清除纱线的粗、细结及杂质等疵点，以改善纱线外观和品质。
结头要小而牢。
三、筒子的卷绕形式主要分为平行卷绕和交叉卷绕四、络筒机1、槽筒络筒机2、自动络筒机：第二章整经一、整经的任务将一定数量的筒子纱，按工艺设计规定的长度、幅宽和排列顺序，以适宜的、均匀的张力平行卷绕在经轴或织轴上，以供浆纱或穿经工序使用。

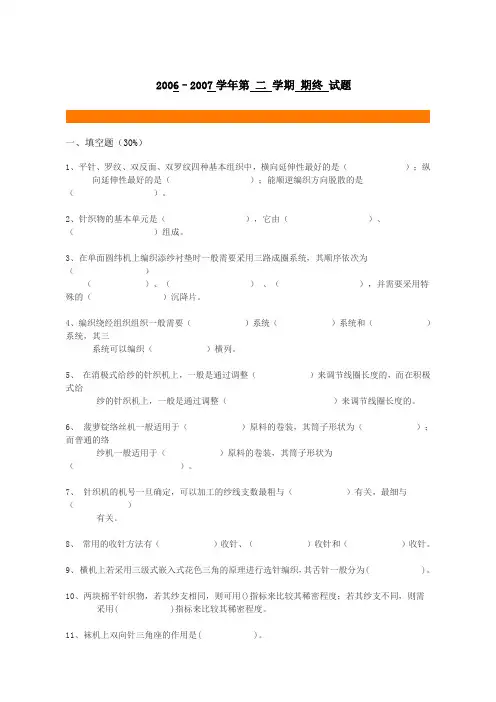

针织题
2006–2007学年第二学期期终试题一、填空题（30%）1、平针、罗纹、双反面、双罗纹四种基本组织中，横向延伸性最好的是（）；纵向延伸性最好的是（）；能顺逆编织方向脱散的是（）。
2、针织物的基本单元是（），它由（）、（）组成。
3、在单面圆纬机上编织添纱衬垫时一般需要采用三路成圈系统，其顺序依次为（）（）、（）、（），并需要采用特殊的（）沉降片。
4、编织绕经组织组织一般需要（）系统（）系统和（）系统，其三系统可以编织（）横列。
5、在消极式给纱的针织机上，一般是通过调整（）来调节线圈长度的，而在积极式给纱的针织机上，一般是通过调整（）来调节线圈长度的。
6、菠萝锭络丝机一般适用于（）原料的卷装，其筒子形状为（）；而普通的络纱机一般适用于（）原料的卷装，其筒子形状为（）。
7、针织机的机号一旦确定，可以加工的纱线支数最粗与（）有关，最细与（）有关。
8、常用的收针方法有（）收针、（）收针和（）收针。
9、横机上若采用三级式嵌入式花色三角的原理进行选针编织，其舌针一般分为( )。
10、两块棉平针织物，若其纱支相同，则可用()指标来比较其稀密程度；若其纱支不同，则需采用( )指标来比较其稀密程度。
11、袜机上双向针三角座的作用是( )。
12、在圆纬机的牵拉机构中加装扩布装置的作用是( )。
13、采用沉降片双向运动技术的优点是( )。
14、要得到纬编绒类产品，可采用( )组织、( )组织和( )组织。
15、单面纬编针织物中，线圈圈柱覆盖于圈弧之上的一面称为( )，线圈圈弧覆盖于圈柱之上的一面称为( )。
二、问答题1、试比较罗纹组织和双反面组织在其组织结构、性能方面的特点，并指出其成圈机件配置上的不同点。
（10％）2、下图1所示是在舌针多三角机上编织单面纬平针组织时舌针运动轨迹。
试根据该轨迹图指出成圈各阶段分别对应于何处，并指出弯纱过程的特点。
（5％）图13、简述针织圆纬机与横机在编织部分及产品方面各有什么特点？（6％）4、如图2所示为某一单面织物的编织图。
卷取与送经
第九章卷曲和送经第一节卷取机构卷取机构的作用是将在织口处初步形成的织物引离织口，卷绕到卷布辊上，同时与织机上其他机构相配合，确定织物的纬纱排列密度和纬纱在织物内的排列特征。
一、卷取机构形式卷取机构形式很多，可以归纳为消极式卷取机构和积极式卷取机构两大类。
1．消极式卷取机构在消极式卷取机构中，从织口处引离的织物长度不受控制，所形成织物中纬纱的间距比较均匀。
这种机构比较陈旧，但适宜于纬纱粗细不匀的织物加工，如废纺棉纱、粗纺毛纱等织造加工，所形成的织物具有纬纱均匀排列的外观。
该种卷取机构在本教材中不作详细介绍。
2．积极式卷取机构在积极式卷取机构中，从织口处引离的织物长度由卷取机构积极控制，所形成的织物中纬纱同侧间距相等，但纬纱间距却因各纬纱的粗细不匀而异，在条干均匀的纬纱织制时，织物可以取得均匀悦目的外观，加工提花织物也能取得比较规正的织物图形。
积极式卷取机构有连续卷取和间歇卷取两类，在织造过程中又可分为卷取量恒定和卷取量可变两种形式。
二、积极式卷取机构及其工作原理（一）积极式连续卷取机构新型织机通常采用积极式连续卷取机构，在织造过程中，织物的卷取工作连续进行。
部分积极式连续卷取机构以改变齿轮齿数来调节加工织物的纬密，存在纬密控制不够精确的弊病。
随着织机技术的发展，产生了以无级变速器来调节加工织物纬密的机构，使纬密的控制精确程度得以提高。
电子式卷取机构的出现，不仅简化了机械结构，实现纬密精确控制，而且在织造过程中可以随时改变卷取量，调整织物的纬密。
1．改变齿轮齿数来调节加工织物纬密的机构以改变齿轮齿数来调节加工织物纬密的积极式连续卷取机构的示意图如图10-1所示。
图10-1 改变齿轮齿数调节纬密的卷取机构1－辅助轴 2－减速齿轮箱 3－橡胶糙面卷取棍 4－手柄 Z 1 、Z 2……Z 6－齿轮辅助轴1与织机主轴同步回转，辅助轴通过轮系Z 1、Z 2、Z 3…Z 6和减速齿轮箱2、齿轮Z 7、Z 8传动橡胶糙面卷取辊3，对包覆在辊上的织物进行卷取。
第九章 整经
SGA 218C电子工高速分条整经机
SGA 218D智能型分条整经机
SGA 200C大卷装分条整经机
1452 G分批整经机
SGA 313型高速分批整经机
SGA 218B高速分条整经机
适用范围:本机适用于化织长丝、棉、毛混纺等品种 的分条整经。
主 要技术特征
1、主机大滚筒移动，筒子架，倒轴装置固定，整经时纱 线相对分绞筘定幅筘摩擦角不变。张力均匀。
2、变频调速，整经同线度速度任意设定。 3、倒轴时恒线速卷绕。 4、圆柱形高强度大滚筒、羊角集体调节。 5、电子计数（长度米数）并自动定长，定圈。 6、液压控制织轴上下，操作方便。 7、配有断头自停装置。 8、筒子架有转门式和固定式二种可供选择。 9、配有二柱盘式、吊环式等多种形式的单纱张力器。
二、 整经的几种方式
分段整经 轴经整经 分条整经
1. 分 段 整 经
定义：将经纱平行地分别卷绕在狭幅的 小经轴上，然后再将若干只狭幅小经轴 并列地穿在芯轴上组装成织轴。 特点：生产效率高，占地面积较小。
2. 轴 经 整 经
定义：将经编机一把梳栉所用的经纱， 同时全部卷绕在一个经轴上。 用途：适用于经纱总根数不多的花色纱 线的整经，不适宜于幅宽大的地组织经 纱整经。
2. 尽量减少纱线与机件的接触点，所有导纱 体表面均为旋转结构，受到积极传动；
3. 利用张力传感装置，将经纱张力控制在一 定的范围内，超越规定范围，则由无级调 速器增加或减小退绕速度；
4. 严格控制总牵伸量
经轴卷取速度（盘头线速） 总牵伸量 =
纱线退绕速度（纱架积极给纱罗拉线速） 张力罗拉运转线速
第九章
整经
第一节 整经工艺要求与整经方法
一、整经的目的与要求 整经目的
