农电高级工低压计量装置错误接线分析

需要指出的是,有些计量故障,差错电量无法计算,如当K式的分母函 数值趋于零。则:
K 3UI cos 3UI cos 此时,电能表处于停转的状态。
P1 P2 P3
o
如当K式的函数值趋于1(或-1),则:
K 3UI cos 1
P1 P2 P3
此时,电能表所计的电量是正确的(反转正确)。
伏安相位仪的使用
关于联合接线盒的功能及使用
kwh
● ●
● ●
● ●
电能表侧部分
改错部分
功率源部分
接线分析模拟装置
接线分析模拟装置
计量装置二次回路试验端子
电压端子
电流端子
接线分析模拟装置
测试部位 改错部位
接线分析模拟装置
测试部位 改错部位
接线分析模拟装置
改正错误电流端子短接部位
5.595
表慢,正转,补电量。
退补电量: W ( K 1() A) (5.5951() 1000) 4595kWh
因为接线错误,除电能表上记录的电量外,还应追补4595kwh电量的电费。
例2:一低压计量装置,接线错误,经实测数据如下:
一元件:15°;二元件:255°;三元件:315°
出错期间起始电量:1000kwh,截止电量:2000kwh,
因为接线错误,除抄见电量外,还应追补1050kwh电量的电费。
例3:一低压计量装置,接线错误,经实测数据如下:
一元件:135°;二元件:315°;三元件:135°
(起始电量:2000kwh,截止电量:1000kwh)
功率因数:cosφ = 0.966 φ = 15° 计算差错电量。 解:据已知条件,作向量图。其功率表达式P:
d X
低压三相四线电能计量装置错误连接线分析和判断

低压三相四线电能计量装置错误连接线分析和判断低压三相四线电能计量装置是一种重要的电能计量设备,通常被用于对低压电网中的电能进行计量。
但是,在实际应用过程中,由于操作不规范或者其它原因,可能会出现错误的连接,从而影响到设备的正常工作和计量精度。
本文将会对低压三相四线电能计量装置的错误连接线进行分析和判断。
低压三相四线电能计量装置一般由电压互感器、电流互感器、三相四线电能表和配电箱等组成。
这些部件都有特定的接线方法,正确的连接方式可以确保设备正常工作和计量精度。
当这些部件的接线发生错误时,可能会导致电能计量装置无法正常工作,甚至导致计量精度大幅降低。
错误连接线的判断方法:1. 对比装置说明书:在进行接线之前,应当认真阅读电能计量装置的说明书,确认每个部件的正确接线方法,以免错误连接。
3. 逐一排除法:对电能计量装置的每一个部件进行逐一排查,以确定是否存在错误连接或接线不良的情况。
1. 连接绝缘带的位置不对:有时候,在连接电缆时,绝缘带的位置可能会连接到器件的导电部分上,导致电路短路,应当及时更换正确的绝缘带。
2. 连接头未必负:在连接电线时,连接头必须正确接地,否则可能会导致电器短路。
应当注意检查连接头的负极性。
3. 接线处错位放置:在连接电器时,应该注意每根电线与器件接触的位置,以确保电路正确连接。
4. 电缆长度不符合要求:由于低压电能计量装置需要计量的电压和电流比较小,而电缆的长度和其电感系数成正比,电缆长度过长可能会导致电流损失和测量误差增加,应当根据实际情况选择更合适的线缆。
错误连接线对电能计量装置的影响:错误的连接方式可能会导致电能计量装置失效,得到的计量数据不准确。
在严重情况下,可能会导致短路或者火灾等安全事故发生。
因此,在使用低压三相四线电能计量装置时,应当认真阅读说明书、检查配线图、逐一排除错误连接,保证设备正常工作和计量精度。
同时,使用电能计量装置的人员应具备相应的电力知识和正确的操作技能,确保安全使用。
电能计量装置故障及错误接线检查分析

电能计量装置故障及错误接线检查分析发表时间:2018-06-19T10:47:00.483Z 来源:《电力设备》2018年第4期作者:姜婉1 周建祥2[导读] 摘要:电能计量装置故障和错误接线检查是防范计量装置故障和错误发生的根本和有效途径,是提升计量装置准确率、可靠率、可用率的强有力手段,同时对供电企业降低电能损耗、提升供电企业经济效益有着重要的意义。
(1国网本溪供电公司辽宁 117000;2国网营口供电公司辽宁 115000)摘要:电能计量装置故障和错误接线检查是防范计量装置故障和错误发生的根本和有效途径,是提升计量装置准确率、可靠率、可用率的强有力手段,同时对供电企业降低电能损耗、提升供电企业经济效益有着重要的意义。
本文根据笔者工作实践,对电能计量装置故障及错误接线检查进行了分析和探讨。
关键词:电能;计量装置;故障;错误接线1 电能计量装置故障及错误接线检查的重要性第一,电能计量装置故障和错误接线问题,与用户利益息息相关。
作为贸易结算依据的电能计量装置若存在故障或者错误接线,势必造成计量失准,存在多计量或少计量的情况,有违电能计量“公平、合理、准确”的宗旨,对用户权益造成侵蚀,造成用户用电成本失真,影响用户效益效率。
第二,电能计量装置故障和错误接线问题,与电力企业经济技术指标和经济效益相互关联,若电能计量装置存在故障和错误接线,将会影响供售电量的统计,难以准确记录电力用户的实际用电情况,致使线损等相关指标统计失准失真,影响着交易的公平性,容易造成优质服务事件,影响供电企业服务社会的形象。
2准备工作在对电能计量装置故障及错误接线进行检查前,必须做好相关准备工作,准备有关电能计量装置的信息资料,如被检查的电能表规格、等级、表号、检定日期、检定人员、安装日期、上次抄表度数等;互感器的出厂编号、等级、检定日期、检定人员、铭牌变比、实际变比、封表箱的铅封号等,以便现场核对判断。
还要准备钳形万用表、相序表、秒表,有条件的可准备相位伏安表或者现场校验仪等,另外在系统中调出用户近几个月的用电相关信息,以作为对故障的初步判断提供依据。
计量装置错误接线分析课件

按照用途和功能,计量装置可分 为多种类型,如电压互感器、电 流互感器、电能表等。
计量装置的基本结构与工作原理
基本结构
计量装置通常由测量电路、信号处理 电路、记录显示电路等部分组成。
工作原理
通过测量电路获取电力系统的参数, 信号处理电路对这些信号进行必要的 处理,最后由记录显示电路显示或记 录测量结果。
管理因素导致的错误接线
管理制度不完善
缺乏完善的管理制度,使得操作 人员在工作时无章可循或遵循错
误的制度。
监督检查不到位
监督检查工作不到位,未能及时 发现和纠正接线错误。
培训教育不足
未能对操作人员进行充分的培训 和教育,导致其对计量装置的接 线要求和规范不了解或不熟悉。
04
计量装置错误接线的检测 与预防
计量装置在电力系统中的作用
01
02
03
监测运行状态
通过计量装置,可以实时 监测电力系统的运行状态 ,了解系统的负荷、电压 、电流等情况。
保障安全
计量装置的准确测量有助 于及时发现异常情况,预 防事故的发生,保障电力 系统的安全稳定运行。
优化资源配置
通过计量装置的测量数据 ,可以对电力资源进行合 理配置,提高电力系统的 运行效率和经济性。
分析当前存在的问题与挑战
问题
目前,计量装置错误接线的问题依然 存在,主要表现在设备老化、安装不 规范、维护不到位等方面。
挑战
随着智能电网的发展,对计量装置的 性能和精度要求越来越高,如何提高 计量装置的准确性和可靠性是当前面 临的重要挑战。
展望未来计量装置的发展趋势与研究方向
趋势
未来,计量装置将朝着智能化、数字化 、网络化等方向发展,具有自检、自校 、自动补偿等功能,进一步提高计量精 度和可靠性。
特殊计量装置错误接线分析与防范措施

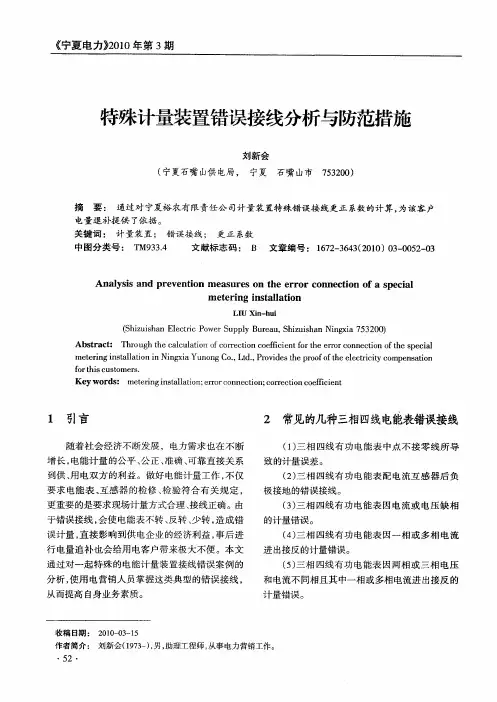

根据 图 1 知 :第 一 元 件 电压 为 ,电流 为 可
