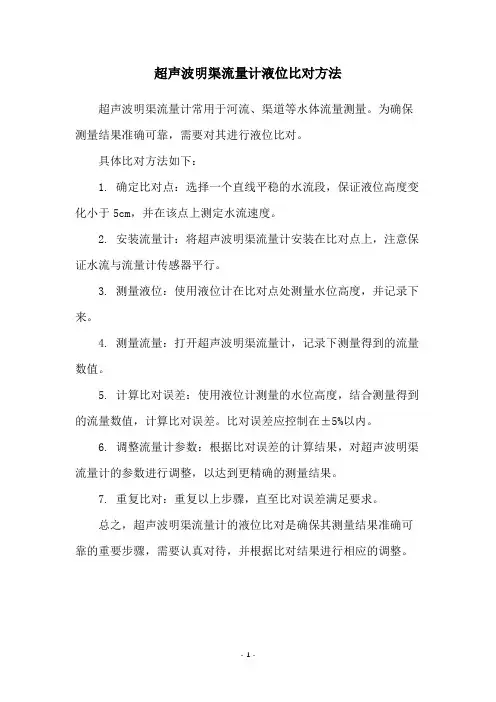

超声波明渠流量计常用于河流、渠道等水体流量测量。
为确保测量结果准确可靠，需要对其进行液位比对。
具体比对方法如下：
1. 确定比对点：选择一个直线平稳的水流段，保证液位高度变化小于5cm，并在该点上测定水流速度。
2. 安装流量计：将超声波明渠流量计安装在比对点上，注意保证水流与流量计传感器平行。
3. 测量液位：使用液位计在比对点处测量水位高度，并记录下来。
4. 测量流量：打开超声波明渠流量计，记录下测量得到的流量数值。
5. 计算比对误差：使用液位计测量的水位高度，结合测量得到的流量数值，计算比对误差。
比对误差应控制在±5%以内。
6. 调整流量计参数：根据比对误差的计算结果，对超声波明渠流量计的参数进行调整，以达到更精确的测量结果。
7. 重复比对：重复以上步骤，直至比对误差满足要求。
总之，超声波明渠流量计的液位比对是确保其测量结果准确可靠的重要步骤，需要认真对待，并根据比对结果进行相应的调整。
- 1 -。
明渠流量计
钟华湖
什么是明渠流量计呢？
非满流状态的流动的水路称作明渠，测量明渠中水流 流量的仪表称作明渠流量计。明渠流通剖面除圆形外， 还有U形、梯形、矩形等多种形状。
水路按其形态分类： 通常称满水管为封闭管 道，流动是在水泵的压 力或高位槽位能作用下 的强迫流动。明渠流则 是靠水路本身坡度形成 的自由表面流动。
n Q Ch a
式中：系数C和指数n是取决于PB槽口径和各构件形状尺寸的常数。
PB槽的特点：
（a）在维持自由水面流的管渠内，管渠粗糙度等条件变化会导致流量值 变化，而PB槽几乎不受管壁粗糙度等条件变化的影响，测量值的长期变 化小； （b）PB槽的水头损失在非满管流仪表中属于较小的，喉道部自清洗效果 好，几乎不必担忧固体物的沉淀和堆积； （c）作为渠道不发生射流的条件，PB槽上游暗渠坡度必须在20‰以下，
明渠（或非慢 满渠）渠道 部分满水管路 满水管路
敞口明渠（习惯简称明渠）
暗明渠（习惯简称暗渠）
工业和公用事业常用的明渠流量仪表按测量原理大 体可分为堰法、测流槽法、流速 - 水位计算法和电磁 流量计法。
㈠
堰
法
在明渠适当位置装一挡板，水流被阻断，水位升到挡板上端堰（缺） 口，便从堰口流出。水流刚流出的流量小于渠道中原来的流量，水位继 续上升，流出流量随之增加，知道流出量等于渠道原流量，水位便稳定 在某一高度，测出水位高度便可求去流量。
潜水式电磁流量计需在渠道中安置一挡板截留，在挡板底部装上潜水式 电磁流量传感器。挡板截住渠道，迫使水流只能从流量传感器中流过，比较 原来高的流速通向下游，从而抬高挡板上游的水位，产生挡板上下游水位差h， 此水位差的势能转变为流速v的动能，即
明渠流量计方法

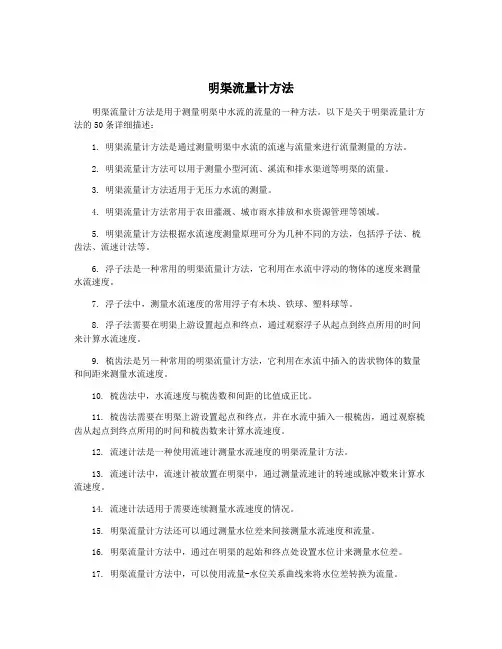

明渠流量计方法明渠流量计方法是用于测量明渠中水流的流量的一种方法。
以下是关于明渠流量计方法的50条详细描述：1. 明渠流量计方法是通过测量明渠中水流的流速与流量来进行流量测量的方法。
2. 明渠流量计方法可以用于测量小型河流、溪流和排水渠道等明渠的流量。
3. 明渠流量计方法适用于无压力水流的测量。
4. 明渠流量计方法常用于农田灌溉、城市雨水排放和水资源管理等领域。
5. 明渠流量计方法根据水流速度测量原理可分为几种不同的方法，包括浮子法、梳齿法、流速计法等。
6. 浮子法是一种常用的明渠流量计方法，它利用在水流中浮动的物体的速度来测量水流速度。
7. 浮子法中，测量水流速度的常用浮子有木块、铁球、塑料球等。
8. 浮子法需要在明渠上游设置起点和终点，通过观察浮子从起点到终点所用的时间来计算水流速度。
9. 梳齿法是另一种常用的明渠流量计方法，它利用在水流中插入的齿状物体的数量和间距来测量水流速度。
10. 梳齿法中，水流速度与梳齿数和间距的比值成正比。
11. 梳齿法需要在明渠上游设置起点和终点，并在水流中插入一根梳齿，通过观察梳齿从起点到终点所用的时间和梳齿数来计算水流速度。
12. 流速计法是一种使用流速计测量水流速度的明渠流量计方法。
13. 流速计法中，流速计被放置在明渠中，通过测量流速计的转速或脉冲数来计算水流速度。
14. 流速计法适用于需要连续测量水流速度的情况。
15. 明渠流量计方法还可以通过测量水位差来间接测量水流速度和流量。
16. 明渠流量计方法中，通过在明渠的起始和终点处设置水位计来测量水位差。
17. 明渠流量计方法中，可以使用流量-水位关系曲线来将水位差转换为流量。
18. 明渠流量计方法中，流量-水位关系曲线通常是在实验室中获得的，通过一系列水位差和已知流量的测量来建立。
19. 明渠流量计方法也可以使用流量计测量水流量。
20. 明渠流量计方法中，可以使用电磁流量计、涡街流量计、超声波流量计等不同类型的流量计。
明渠流量计方法范文
明渠流量计方法范文一、流速-流量法流速-流量法是一种通过测量明渠中的水流速度来计算流量的方法。
该方法适用于明渠中水流比较均匀、流速变化较小的情况。
1.测量点的选择：在明渠的一侧选择一段足够长的测量段，该段应处于流量较为均匀的区域。
在该段中，选择若干个等距离的测点。
2.测量流速：使用流速测量仪器，如流速计或流速仪，将其放置在每个测点上，测量每个测点处的流速。
应该注意，测点处的流速应该代表该处整个截面的流速，因此在不同深度的不同位置进行多次测量，并取平均值。
3.计算平均流速：根据每个测点处的流速计算出平均流速。
常用的计算方法包括等距离测点法、梯形法、圆形法等。
4.测量截面面积：测量明渠的横截面形状，使用测量仪器测量其截面的宽度和深度，计算出截面的面积。
5.计算流量：根据平均流速和截面面积，使用流量公式计算出流量。
其中，最常用的流量公式是曼宁公式：Q=K*M*N*A*R^(2/3)*S^(1/2)。
其中，Q为流量，K为修正系数，M为河道断面形状系数，N为河道断面粗糙系数，A为横截面积，R为水力半径，S为水流沿程坡降。
6.验证和纠正：根据实际情况，可能需要对计算结果进行验证和纠正，以提高计算精度。
二、水位-流量法水位-流量法是一种通过测量明渠中的水位来计算流量的方法。
该方法适用于水流速度较大，无法直接测量的情况。
1.测量点的选择：与流速-流量法相似，也需要在明渠的一侧选择一个测量段。
不同之处是，在该段中，选择若干个等距离的测点，并测量每个测点处的水位高度。
2.建立水位-流量关系曲线：根据实测的水位高度和对应的流量数据，建立水位-流量关系曲线。
可以通过多次测量，采用回归分析法、插值法等方法获得较为准确的关系曲线。
3.测量水位：在使用明渠流量计时，通过合适的仪器测量明渠中的水位。
4.计算流量：根据测量到的水位，通过水位-流量关系曲线，计算出对应的流量。
5.验证和纠正：同样，根据实际情况，可能需要对计算结果进行验证和纠正，以提高计算精度。
渠道计量的四种方式对比
渠道计量的四种⽅式对⽐平升公司经⼿的灌区项⽬，⼤⼤⼩⼩有三⼗多个，现在把⽬前遇到的⼏种渠道的测量⽅式和⼤家做⼀下分享，⽅便⼤家在后期做项⽬中选型.⽬前所做项⽬中遇到的测量明渠流量的⽅法⼀共有4种：①、采⽤巴歇尔槽测量渠道流量②、采⽤流速⾯积法测量渠道流量③、采⽤多普勒明渠流量计④、采⽤⽔位流速曲线法测量明渠流量第⼀种采⽤巴歇尔槽监测明确流量：槽体⼀般是不锈钢或者玻璃钢材质，⼀般流量较⼩，安装明渠流量计采集⽔位换算流量数据，明渠流量计要安装在进⽔⼝三分之⼀的位置。
有些项⽬客户不安装巴歇尔槽，⽽是通过⽔泥浇筑成量⽔槽。
应⽤场合：⼀般污⽔排放⼝或者灌区⼩渠道⽤的较多；仪表费⽤低，精度⾼，有部分⼟建施⼯，⼤型渠道不适合。
⽬前⼤型灌区渠道末梢⽤⽔量计量采⽤此种⽅式较多，⼀般直接修建⽔泥量⽔槽模式，安装明渠流量计得出流量数据。
第⼆种采⽤流速⾯积法测量渠道流量：要求渠道的形状必须是规则的形体：矩形、长⽅形、三⾓形、梯形等，在渠道底部加装流速仪测量流速，在渠道顶部安装⽔位监测仪（⼀般雷达、超声波、投⼊式均可），依据是流量等于某⼀过⽔横断⾯上流速的积分，换算瞬时流量数据，测量范围流量计测量范围⼤ (0.01-50m/s)。
应⽤场合：⼤型灌区渠道主⼲渠或者主要⽀渠，造价中等，精度⼀般，安装过程简单，基本⽆⼟建施⼯，渠道必须是⼈⼯⽔泥渠道。
第三种⽅法采⽤多普勒明渠流量计，其中⽔温测量使⽤温度探头，⽔深测量使⽤进⼝⾼精度压⼒传感器，流速的测量是通过超声波探头（换能器）发射与接受超⽣波信号并做相应的计算处理⽽获得。
应⽤场合：适合较规则河道或者渠道，对⽔质有⼀定要求，安装过程简单，基本⽆⼟建施⼯，进⼝产品造价较⾼，精度较⾼，国产已经有类似产品，效果也不错。
第四种⽅法⽔位流速曲线法测量明渠流量，需要现场测量⽔位对应流量的关系，要有专业勘测队伍测量才⾏，测量后勘测⼈员会提供10组左右的⽔位对应流量的关系换算表，RTU把这些数据写⼊到内存⼨器中，按照前后2组数据接近直线的⽅式通过计算机换算瞬时流量，从⽽得到累计流量，对于现场传感器只要测量⽔位数据就可以了，⽔库库容算法与这个测量⽅式基本⼀致。
明渠流量计规格书(一)

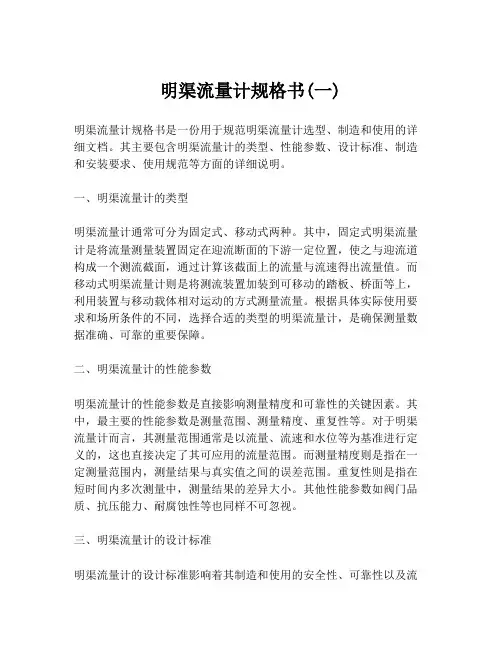

明渠流量计规格书(一)明渠流量计规格书是一份用于规范明渠流量计选型、制造和使用的详细文档。
其主要包含明渠流量计的类型、性能参数、设计标准、制造和安装要求、使用规范等方面的详细说明。
一、明渠流量计的类型明渠流量计通常可分为固定式、移动式两种。
其中，固定式明渠流量计是将流量测量装置固定在迎流断面的下游一定位置，使之与迎流道构成一个测流截面，通过计算该截面上的流量与流速得出流量值。
而移动式明渠流量计则是将测流装置加装到可移动的踏板、桥面等上，利用装置与移动载体相对运动的方式测量流量。
根据具体实际使用要求和场所条件的不同，选择合适的类型的明渠流量计，是确保测量数据准确、可靠的重要保障。
二、明渠流量计的性能参数明渠流量计的性能参数是直接影响测量精度和可靠性的关键因素。
其中，最主要的性能参数是测量范围、测量精度、重复性等。
对于明渠流量计而言，其测量范围通常是以流量、流速和水位等为基准进行定义的，这也直接决定了其可应用的流量范围。
而测量精度则是指在一定测量范围内，测量结果与真实值之间的误差范围。
重复性则是指在短时间内多次测量中，测量结果的差异大小。
其他性能参数如阀门品质、抗压能力、耐腐蚀性等也同样不可忽视。
三、明渠流量计的设计标准明渠流量计的设计标准影响着其制造和使用的安全性、可靠性以及流量测量的准确性。
设计标准主要包括国家标准、行业标准、企业标准等。
企业标准通常是在前两种标准基础上制定的，根据不同企业实际情况来定制的产品标准，其中企业自主制定的技术标准也非常重要。
四、明渠流量计制造和安装要求明渠流量计的制造和安装要求，直接关系到其使用效果。
制造和安装要求通常包括测量截面的形状和尺寸、流量测算装置的材质和制造工艺、安装方向和高度等。
严格按照这些要求进行制造和安装，可确保明渠流量计在日后的使用中测量数据的准确和稳定。
五、明渠流量计使用规范明渠流量计的使用规范是确保其正常使用的前提。
使用规范主要包括安全操作程序、日常维护和保养、应急处理等方面的内容。
(完整版)各种流量计性能比较
各种流量计性能比较1差压式流量计差压式流量计是根据安装于管道中流量检测件产生的差压,已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。
差压式流量计由一次装置(检测件)和二次装置(差压转换和流量显示仪表)组成。
通常以检测件形式对差压式流量计分类,如孔板流量计、文丘里流量计、均速管流量计等。
二次装置为各种机械、电子、机电一体式差压计,差压变送器及流量显示仪表。
它已发展为三化(系列化、通用化及标准化)程度很高的、种类规格庞杂的一大类仪表,它既可测量流量参数,也可测量其它参数(如压力、物位、密度等)。
差压式流量计的检测件按其作用原理可分为:节流装置、水力阻力式、离心式、动压头式、动压头增益式及射流式几大类。
检测件又可按其标准化程度分为二大类:标准的和非标准的。
所谓标准检测件是只要按照标准文件设计、制造、安装和使用,无须经实流标定即可确定其流量值和估算测量误差。
非标准检测件是成熟程度较差的,尚未列入国际标准中的检测件。
差压式流量计是一类应用最广泛的流量计,在各类流量仪表中其使用量占居首位。
近年来,由于各种新型流量计的问世,它的使用量百分数逐渐下降,但目前仍是最重要的一类流量计。
优点:(1)应用最多的孔板式流量计结构牢固,性能稳定可靠,使用寿命长(2)应用范围广泛,至今尚无任何一类流量计可与之相比拟(3)检测件与变送器、显示仪表分别由不同厂家生产,便于规模经济生产。
缺点:(1)测量精度普遍偏低(2)范围度窄,一般仅3:1~4:1(3)现场安装条件要求高(4)压损大(指孔板、喷嘴等)。
注：一种新型产品：智能探针式流量计，客服了上述缺点，几乎无压损，精度达到0.2级。
应用概况:差压式流量计应用范围特别广泛,在封闭管道的流量测量中各种对象都有应用,如流体方面:单相、混相、洁净、脏污、粘性流等工作状态方面:常压、高压、真空、常温、高温、低温等管径方面:从几mm到几m流动条件方面:亚音速、音速、脉动流等。
它在各工业部门的用量约占流量计全部用量的1/4~1/3。
超声波明渠流量计介绍
超声波明渠流量计介绍超声波明渠流量计明渠流量计（经济型明渠流量计，一体式明渠流量计）一、超声波明渠流量计概述：是在非满管状敞开渠道测量自由表面自然流的流量仪表。
非满管态流淌的水路称作明渠,测量明渠中水流流量的称作明渠流量计(open channel flowmeter)。
明渠流量计除圆形外,还有U字形、梯形、矩形等多种形状。
二、超声波明渠流量计分类：明渠流量计品种很多，常见的有堰式明渠流量计与槽式明渠流量计两大类。
三、超声波明渠流量计应用范围明渠流量计应用场所有城市供水引水渠;火电厂引水与排水渠、污水治理流入与排放渠;工矿企业水排放与水利工程与农业灌溉用渠道。
四、超声波明渠流量计特点：1、可测量非满管（圆管、蛋形管或者其它异形管）流量2、可测量渠道（圆形渠、矩形渠或者其它异形渠）流量3、可测量天然的河、溪流量4、可测量污水排放渠道或者管道（下水道）流量5、可测量正向与反向流速与流量6、可提供瞬时流量值与累计流量值7、输出信号：RS-485、Modbus、4-20Ma电流信号与多路开关量8、传感器可在恶劣的现场与污水水质下长期工作9、可选配短信或者GPRS无线模块实现远程遥测 10、传感器外壳为聚碳酸酯，防护等级IP68 11、内置自动温度补偿 12、盲区可调节，屏蔽探头邻近干扰信号在许多非满水、大流量（或者小流量），自然流淌的自由水面状态下测量流体的流量，谓之明渠流量检测。
由于明渠流量较大或者较小，流体中往往会有一定的腐蚀性或者夹带一些杂质，使用通常的管道流量计检测流量是很困难的。
比如工业企业排水、医院废水、农业灌溉用水、城市地下水道排水等领域中，明渠流量检测特别是超声波非接触式明渠流量仪为首选的流量检测仪器。
超声波明渠流量仪与相应的配用，利用超声波在空气中的传播规律来测量液位高度，并不断把液位信息传输给主机，主机通过运算系统，自动测出瞬时流量与累计流量并存储。
本仪器使用国际先进技术与流体不接触即可完成流量检测，并具有完善的液位测量功能，操纵功能，数据传输功能与人机交流功能。
