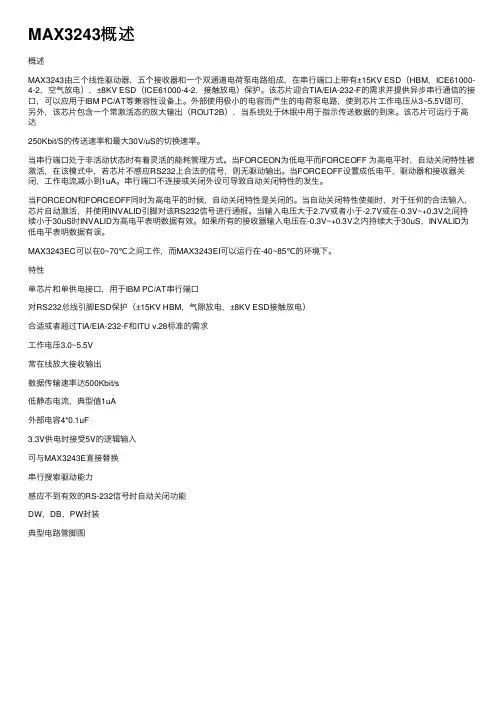

MAX3243概述

MAX3243概述

MAX3243概述概述MAX3243由三个线性驱动器,五个接收器和⼀个双通道电荷泵电路组成,在串⾏端⼝上带有±15KV ESD(HBM,ICE61000-4-2,空⽓放电),±8KV ESD(ICE61000-4-2,接触放电)保护。

该芯⽚迎合TIA/EIA-232-F的需求并提供异步串⾏通信的接⼝,可以应⽤于IBM PC/AT等兼容性设备上。

外部使⽤极⼩的电容⽽产⽣的电荷泵电路,使到芯⽚⼯作电压从3~5.5V即可,另外,该芯⽚包含⼀个常激活态的放⼤输出(ROUT2B),当系统处于休眠中⽤于指⽰传送数据的到来。

该芯⽚可运⾏于⾼达250Kbit/S的传送速率和最⼤30V/uS的切换速率。

当串⾏端⼝处于⾮活动状态时有着灵活的能耗管理⽅式。

当FORCEON为低电平⽽FORCEOFF 为⾼电平时,⾃动关闭特性被激活,在该模式中,若芯⽚不感应RS232上合法的信号,则⽆驱动输出。

当FORCEOFF设置成低电平,驱动器和接收器关闭,⼯作电流减⼩到1uA。

串⾏端⼝不连接或关闭外设可导致⾃动关闭特性的发⽣。

当FORCEON和FORCEOFF同时为⾼电平的时候,⾃动关闭特性是关闭的。

当⾃动关闭特性使能时,对于任何的合法输⼊,芯⽚⾃动激活,并使⽤INVALID引脚对该RS232信号进⾏通报。

当输⼊电压⼤于2.7V或者⼩于-2.7V或在-0.3V~+0.3V之间持续⼩于30uS时INVALID为⾼电平表明数据有效。

如果所有的接收器输⼊电压在-0.3V~+0.3V之内持续⼤于30uS,INVALID为低电平表明数据有误。

MAX3243EC可以在0~70℃之间⼯作,⽽MAX3243EI可以运⾏在-40~85℃的环境下。

特性单芯⽚和单供电接⼝,⽤于IBM PC/AT串⾏端⼝对RS232总线引脚ESD保护(±15KV HBM,⽓隙放电,±8KV ESD接触放电)合适或者超过TIA/EIA-232-F和ITU v.28标准的需求⼯作电压3.0~5.5V常在线放⼤接收输出数据传输速率达500Kbit/s低静态电流,典型值1uA外部电容4*0.1uF3.3V供电时接受5V的逻辑输⼊可与MAX3243E直接替换串⾏搜索驱动能⼒感应不到有效的RS-232信号时⾃动关闭功能DW,DB,PW封装典型电路管脚图。

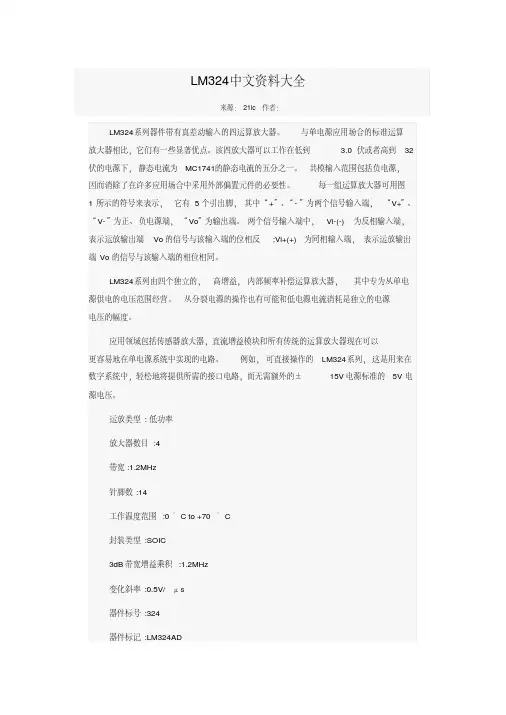

LM324中文资料大全

LM324中文资料大全

LM324中文资料大全来源:21ic作者:LM324系列器件带有真差动输入的四运算放大器。

与单电源应用场合的标准运算放大器相比,它们有一些显著优点。

该四放大器可以工作在低到 3.0伏或者高到32伏的电源下,静态电流为MC1741的静态电流的五分之一。

共模输入范围包括负电源,因而消除了在许多应用场合中采用外部偏置元件的必要性。

每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+(+)为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。

LM324系列由四个独立的,高增益,内部频率补偿运算放大器,其中专为从单电源供电的电压范围经营。

从分裂电源的操作也有可能和低电源电流消耗是独立的电源电压的幅度。

应用领域包括传感器放大器,直流增益模块和所有传统的运算放大器现在可以更容易地在单电源系统中实现的电路。

例如,可直接操作的LM324系列,这是用来在数字系统中,轻松地将提供所需的接口电路,而无需额外的±15V电源标准的5V电源电压。

运放类型:低功率放大器数目:4带宽:1.2MHz针脚数:14工作温度范围:0°C to +70°C封装类型:SOIC3dB带宽增益乘积:1.2MHz变化斜率:0.5V/μs器件标号:324器件标记:LM324AD增益带宽:1.2MHz工作温度最低:0°C工作温度最高:70°C放大器类型:低功耗温度范围:商用电源电压最大:32V电源电压最小:3V芯片标号:324表面安装器件:表面安装输入偏移电压最大:7mV运放特点:高增益频率补偿运算逻辑功能号:324额定电源电压, +:15V1.短路保护输出2.真差动输入级3.可单电源工作:3V-32V4.低偏置电流:最大100nA5.每封装含四个运算放大器。

MAX214CWI+中文资料

MAX214CWI+中文资料
ELECTRICAL CHARACTERISTICS (continued)
0.8
1.3 1.8
0.2 -2.6 0.8
0.5 -1.9 1.3 -1.5 1.3
V -0.2 2.4 1.0 7 0.4
Negative Threshold Input High Negative Threshold Input Hysteresis Input Resistance TTL/CMOS Output Voltage Low TTL/CMOS Output Voltage High
元器件交易网
19-0199; Rev 1; 8/95

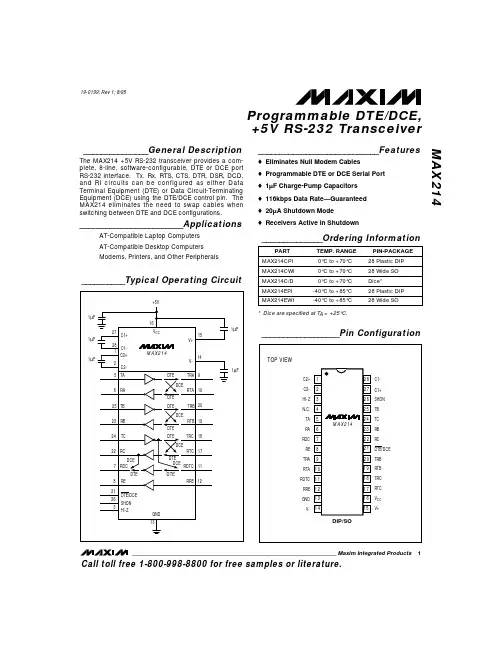

Programmable DTE/DCE, +5V RS-232 Transceiver
_______________General Description
The MAX214 +5V RS-232 transceiver provides a complete, 8-line, software-configurable, DTE or DCE port RS-232 interface. Tx, Rx, RTS, CTS, DTR, DSR, DCD, and RI circuits can be configured as either Data Terminal Equipment (DTE) or Data Circuit-Terminating Equipment (DCE) using the DTE/DCE control pin. The MAX214 eliminates the need to swap cables when switching between DTE and DCE configurations.

MAX3243CDBRG4中文资料

MAX3243CDBRG4中文资料

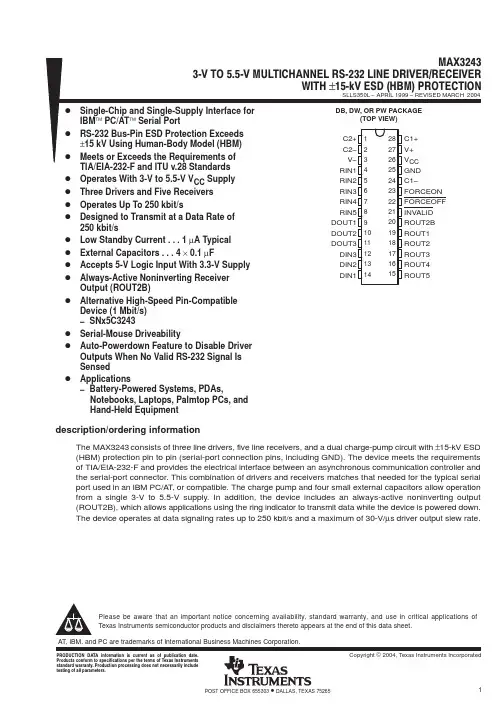

MAX3243 3ĆV TO 5.5ĆV MULTICHANNEL RSĆ232 LINE DRIVER/RECEIVER WITH ±15ĆkV ESD (HBM) PROTECTION
description/ordering information (continued)
ą
Flexible control options for power management are available when the serial port is inactive. The auto-powerdown feature functions when FORCEON is low and FORCEOFF is high. During this mode of operation, if the device does not sense a valid RS-232 signal, the driver outputs are disabled. If FORCEOFF is set low, both drivers and receivers (except ROUT2B) are shut off, and the supply current is reduced to 1 µA. Disconnecting the serial port or turning off the peripheral drivers causes the auto-powerdown condition to occur. Auto-powerdown can be disabled when FORCEON and FORCEOFF are high and should be done when driving a serial mouse. With auto-powerdown enabled, the device is activated automatically when a valid signal is applied to any receiver input. The INVALID output is used to notify the user if an RS-232 signal is present at any receiver input. INVALID is high (valid data) if any receiver input voltage is greater than 2.7 V or less than −2.7 V or has been between −0.3 V and 0.3 V for less than 30 µs. INVALID is low (invalid data) if all receiver input voltages are between −0.3 V and 0.3 V for more than 30 µs. Refer to Figure 5 for receiver input levels. ORDERING INFORMATION

集成运放LM324芯片手册解读

集成运放LM324芯片手册解读
集成运放LM324芯片手册解读
集成运放介绍
手册解读
LM324典型应用电路
单电源3~32v 双电源±1.5V~±16v
LM324是四运算放大器 单电源or双电源
LM324集成运放介绍
2 手册解读
LM324典型应用电路
输入级:差分放大
中间级:放大级
输出级
1 集成运放介绍
2 手册解读
同相输入
u+ u-
测试条件 典型值:1.5V
集成运放介绍
手册解读
3 LM324典型应用电路
电压放大倍数=-Rf/Ri=-10
电压放大倍数=1+Rf/R4
耦合电容
偏置电阻
单电源供电 反相交流放大器
½ V+分压电路 同相交流放大器 R4的阻值范围为几千欧姆到几十千欧姆。
集成放运介绍手册解读 Nhomakorabea3 LM324典型应用电路
同相直流 放大形式
反相输入
正电源 +VCC
uo
–VEE 输 出
LM324典型应用电路
16
1
9
8
接地或者负电源
集成运放介绍
手册解读
LM324典型应用电路
电源电压
差模 输入 电压
输入电压
双电源:最大正电源16v,最小负电源-16V 单电源最大32v
集成运放介绍
输入失调电压
输入 失调 电流
输入偏置电流
手册解读
LM324典型应用电路
VO =2.5(1+R1/R2)
感温探头 测温电路
基准电压
电压参考电路
学习小结
1 LM324引脚手册
同相输入
u+ u-

LM324中文资料_数据手册_参数

LM324中文资料_数据手册_参数

LM324,LM324A,LM224,LM2902,LM2902V,NCV2902订购信息设备包工作温度范围运输 LM224D SO-14 55个单位/铁路 LM224DR2 SO-14 2500磁带和卷轴 LM224DTB TSSOP-14 -25 °至+ 85°C 96个单位/铁路 LM224DTBR2 TSSOP-14 5 O 85 C 2500磁带和卷 轴 LM224N PDIP-14 25个单位/铁路 LM324D SO-14 55个单位/铁路 LM324DR2 SO-14 2500磁带和卷轴 LM324DTB TSSOP-14 96个单位/铁 路 LM324DTBR2 TSSOP-14 2500磁带和卷轴 LM324N PDIP-14 0 °至+ 70°C 25个单位/铁路 LM324AD SO-14 0 °至+ 70°C 55个单位/铁 路 LM324ADR2 SO-14 2500磁带和卷轴 LM324ADTB TSSOP-14 96个单位/铁路 LM324ADTBR2 TSSOP-14 2500磁带和卷轴 LM324AN PDIP-14 25个单位/铁路 LM2902D SO-14 55个单位/铁路 LM2902DR2 SO-14 2500磁带和卷轴 LM2902DTB TSSOP-14 -40 °至+ 105°C 96 个单位/铁路 LM2902DTBR2 TSSOP-14 0 O05 C 2500磁带和卷轴 LM2902N PDIP-14 25个单位/铁路 LM2902VD SO-14 55个单位/铁路 LM2902VDR2 SO-14 2500磁带和卷轴 LM2902VDTB TSSOP-14 40 °至+ 125°C 96个单位/铁路 LM2902VDTBR2 TSSOP-14 -40 °至+ 125°C 2500磁带和卷轴 LM2902VN PDIP-14 25个单位/铁路 NCV2902DR2 SO-14 2500磁带和卷轴 电气特性 (V CC = 5.0 V,V EE = GND,T A = 25°C,除非另有说明). LM224 LM324A LM324 LM2902 LM2902V / NCV2902特点符号 敏典型马克斯敏典型马克斯敏典型马克斯敏典型马克斯敏典型马克斯单元输出电压-高限 (T A = T 高到 T 低 ) (注5) V OH V V CC = 5.0 V,R L = 2.0 K Ω,T A = 25°C 3.3 3.5 - 3.3 3.5 - 3.3 3.5 - 3.3 3.5 - 3.3 3.5 - V CC = 30 V (对于LM2902,V为26V), R L = 2.0KΩ 26 - - 26 - - 26 - - 22 - - 22 - - V CC = 30 V (对于LM2902,V为26V), R L = 10KΩ 27 28 - 27 28 - 27 28 - 23 24 - 23 24 - 输出电压 -下限, V CC = 5.0 V, R L = 10KΩ, T A = T 高 到T 低 (注5) V OL - 5 20 - 5 20 - 5 20 - 5 100 - 5 100毫伏输出源电流 (V ID = +1.0 V, V CC = 15 V) 我 O +嘛 T A = 25℃ 20 40 - 20 40 - 20 40 - 20 40 - 20 40 - T A = T 高 到T 低 (注5) 10 20 - 10 20 - 10 20 - 10 20 - 10 20 - 输出吸收电流 我 O -嘛 (V ID = -1.0V, V CC = 15 V) T A = 25℃ 10 20 - 10 20 - 10 20 - 10 20 - 10 20 - T A = T 高 到T 低 (注5) 5 8 - 5 8 - 5 8 - 5 8 - 5 8 - (V ID = -1.0V, V O = 200MV, T A = 25℃) 12 50 - 12 50 - 12 50 - - - - - - - μA输出短路到地面 (注6) 我 SC - 40 60 - 40 60 - 40 60 - 40 60 40 60嘛电源电流 (T A = T 高 到T 低 ) (注5) 我 CC嘛 V CC = 30 V (对于LM2902,V为26V), V O = 0 V,R L =∞ - - 3.0 - 1.4 3.0 - 3.0 - - 3.0 - - 3.0 V CC = 5.0 V, V O = 0 V,R L 电路描述 LM324系列内部使用四个补偿的两级运算放大器.首先每个阶段由差分输入设备Q20和Q20组成 Q18与输入缓冲晶体管Q21和 Q17以及差分到单端转换器Q3和Q4.首先舞台不仅执行阶段的增益功能,而且还执行执行电平移位和跨导减小功能.通过减小跨导,一 个更小因此可以使用补偿电容器(仅5.0 PF)节省芯片面积.跨导减少是通过拆分Q20和Q18的收藏家来完成.这个输入阶段的另一个特 点是输入通用模式范围可以包括负电源或接地,单电源供电,不会使输入饱和器件或差分至单端转换器.该第二阶段由标准电流源负 载组成放大器舞台.图2.大信号电压跟随器响应 V CC = 15 VDC R L = 2.0千瓦 T A = 25℃ 5 MS / DIV每个放大器都由内部电压偏置因此 具有低温度系数的调节器给每个放大器良好的温度特性以及出色的电源抑制.单电源拆分耗材 V CC V EE / GND 3.0 V至V CC(大) 1 2 3 4 V CC 1 2 3 4 V EE 1.5 V至V CC(大) 1.5 V至V EE(大)图3. 70 60 50 40三十 20 10 0 1.0 10 100 10000负载电容(PF)相位裕度图4.增 益和一站式配套, 解决物料烦恼,万联芯城销售电子元器件范围包括IC集成电路,电阻 电容,二三极管,可进行一站式BOM表配单,万联芯城BOM报价 流程:联系商城客服-提交物料清单-等待报价-下单-商城发货,电子元 器件配套采购,专为客户节省成本,满足客户的多样化物料需求 ,点击进入万联芯城。

LM324中文PDF资料

LM324中文PDF资料
— VO(P)=1V 11V Ω VCC=30V,RL=2K Ω VCC=30V,RL=10K ≥ Ω VCC=5V,RL 10K — f=1KHZ 20KHZ
输出电流
ISOURCE
VI(+)=1V,VI(-)=0V VCC=15V,VO(P)=2V
VI(+)=0V,VI(-)=1V
ISINK
VCC=15V,VO(P)=2V
)
工作温度范围
贮存温度范围
符号
Vcc VI(DIFF)
VI
TOPR TSTG
第一价值网(IC网络超市)
数值
± 或 18 36 ±32
— -0.3 +32 连续 —0 +70
— -65 +150
单位
V V V
℃ ℃
电参数(除非特别说明,Vcc=5.0V,VEE=GND,TA=25℃)
参数
输入失调电压 输入失调电流 输入偏置电流 输入共模电压范围 电源电流 大信号电压增益
VCC=30V
≥ Ω VCC=15V,RL 2K — VO(P)=1V 11V Ω VCC=30V,RL=2K Ω VCC=30V,RL=10K ≥ Ω VCC=5V,RL 10K
输出电流
ISOURCE
VI(+)=1V,VI(-)=0V VCC=15V,VO(P)=2V
VI(+)=0V,VI(-)=1V
图图图图图 (mA)
10
102
Io (mA)
40
输输输输20
0 -50 -25
0
25
50
温温 (温)
75
100
第一价值网(IC网络超市) 5
www.ic-jiazhi.com

lm324中文资料详解

lm324中文资料详解

LM324中文资料大全LM324系列器件带有真差动输入的四运算放大器。

与单电源应用场合的标准运算放大器相比,它们有一些显著优点。

该四放大器可以工作在低到3.0伏或者高到32伏的电源下,静态电流为MC1741的静态电流的五分之一。

共模输入范围包括负电源,因而消除了在许多应用场合中采用外部偏置元件的必要性。

每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+(+)为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。

LM324系列由四个独立的,高增益,内部频率补偿运算放大器,其中专为从单电源供电的电压范围经营。

从分裂电源的操作也有可能和低电源电流消耗是独立的电源电压的幅度。

应用领域包括传感器放大器,直流增益模块和所有传统的运算放大器现在可以更容易地在单电源系统中实现的电路。

例如,可直接操作的LM324系列,这是用来在数字系统中,轻松地将提供所需的接口电路,而无需额外的±15V电源标准的5V电源电压。

运放类型:低功率放大器数目:4带宽:1.2MHz针脚数:14工作温度范围:0°C to +70°C封装类型:SOIC3dB带宽增益乘积:1.2MHz变化斜率:0.5V/μs器件标号:324器件标记:LM324AD增益带宽:1.2MHz工作温度最低:0°C工作温度最高:70°C放大器类型:低功耗温度范围:商用电源电压最大:32V电源电压最小:3V芯片标号:324表面安装器件:表面安装输入偏移电压最大:7mV运放特点:高增益频率补偿运算逻辑功能号:324额定电源电压, +:15V1.短路保护输出2.真差动输入级3.可单电源工作:3V-32V4.低偏置电流:最大100nA5.每封装含四个运算放大器。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

_Next Generation Device Features
♦ For Smaller Packaging: MAX3228/MAX3229: +2.5V to +5.5V RS-232 Transceivers in UCSP™ ♦ For Low-Voltage or Data Cable Applications: MAX3380E/MAX3381E: +2.35V to +5.5V, 1µA, 2 Tx/2 Rx RS-232 Transceivers with ±15kV ESDProtected I/O and Logic Pins ♦ For Integrated ESD Protection: MAX3222E/MAX3232E/MAX3237E/MAX3241E†/ MAX3246E: ±15kV ESD-Protected, Down to 10nA, +3.0V to +5.5V, Up to 1Mbps, True RS-232 Transceivers (MAX3246E Available in UCSP)
_______________Ordering Information
PART MAX3224CPP MAX3224CAP MAX3224CTP MAX3224CUP MAX3224EPP MAX3224EAP MAX3224ETP MAX3224EUP TEMP RANGE PIN-PACKAGE 0°C to +70°C 0°C to +70°C 0°C to +70°C 0°C to +70°C -40°C to +85°C -40°C to +85°C -40°C to +85°C -40°C to +85°C 20 Plastic DIP 20 SSOP 20 Thin QFN-EP* 20 TSSOP 20 Plastic DIP 20 SSOP 20 Thin QFN-EP* 5mm x 5mm 20 TSSOP PKG CODE — T4477-3 T2055-5 — — — T2055-5 —
元器件交易网
1µA Supply Current, 1Mbps, 3.0V to 5.5V, RS-232 Transceivers with AutoShutdown Plus MAX3224–MAX3227/MAX3244/MAX3245†
ABSOLUTE MAXIMUM RATINGS
_____________________ Selector Guide
PART NO. OF GUARANTEED AUTOREADY DRIVERS/ DATA RATE SHUTDOWN OUTPUT RECEIVERS (bps) PLUS 2/2 2/2 1/1 1/1 3/5 3/5 250k 1M 250k 1M 250k 1M ✔ ✔ ✔ ✔ — — ✔ ✔ ✔ ✔ ✔ ✔
________________General Description
The MAX3224–MAX3227/MAX3244/MAX3245 are 3Vpowered EIA/TIA-232 and V.28/V.24 communications interfaces with automatic shutdown/wakeup features and high data-rate capabilities. All devices achieve a 1µA supply current using Maxim’s revolutionary AutoShutdown Plus™ feature. These devices automatically enter a low-power shutdown mode when the RS-232 cable is disconnected or the transmitters of the connected peripherals are inactive, and the UART driving the transmitter inputs is inactive for more than 30 seconds. They turn on again when they sense a valid transition at any transmitter or receiver input. AutoShutdown Plus saves power without changes to the existing BIOS or operating system. The MAX3225/MAX3227/MAX3245 also feature MegaBaud™ operation, guaranteeing 1Mbps for highspeed applications such as communicating with ISDN modems. The MAX3224/MAX3226/MAX3244 guarantee 250kbps operation. The transceivers have a proprietary low-dropout transmitter output stage enabling true RS232 performance from a +3.0V to +5.5V supply with a dual charge pump. The charge pump requires only four small 0.1µF capacitors for operation from a 3.3V supply. The MAX3224–MAX3227 feature a logic-level output (READY) that asserts when the charge pump is regulating and the device is ready to begin transmitting. All devices are available in a space-saving TQFN, TSSOP, and SSOP packages.
VCC to GND ..............................................................-0.3V to +6V V+ to GND (Note 1) ..................................................-0.3V to +7V V- to GND (Note 1) ...................................................+0.3V to -7V V+ + V-(Note 1) ................................................................+13V Input Voltages T_IN, FORCEON, FORCEOFF to GND ................ -0.3V to +6V R_IN to GND ....................................................................±25V Output Voltages T_OUT to GND.............................................................±13.2V R_OUT, INVALID, READY to GND .........-0.3V to (VCC + 0.3V) Short-Circuit Duration T_OUT to GND .......................................................Continuous Continuous Power Dissipation (TA = +70°C) 16-Pin SSOP (derate 7.14mW/°C above +70°C) .........571mW 20-Pin Plastic DIP (derate 11.11mW/°C above +70°C) ...889mW 20-Pin TQFN (derate 21.3mW/°C above +70°C)........1702.1mW 20-Pin SSOP (derate 8.00mW/°C above +70°C) .........640mW 20-Pin TSSOP (derate 7.00mW/°C above +70°C) .......559mW 28-Pin Wide SO (derate 12.5mW/°C above +70°C)........... 1W 28-Pin SSOP (derate 9.52mW/°C above +70°C) .........762mW Operating Temperature Ranges MAX32_ _C_ _....................................................0°C to +70°C MAX32_ _E_ _ ..................................................-40°C to +85°C Storage Temperature Range .............................-65°C to +160°C Lead Temperature (soldering, 10s) .................................+3 Patent numbers 4,636,930; 4,679,134; 4,777,577; 4,797,899; 4,809,152; 4,897,774; 4,999,761; 5,649,210; and other patents pending.
