欧姆定律的定义
欧姆定律是电路分析的基本定律之一，它描述了电 路中电流与电压之间的关系。
欧姆定律的表述
考虑电路的效率
03
优化电路设计需要考虑电路的效率，通过欧姆定律计算电路的
效率，并尽量提高效率。
电阻、电容、电感等元件的优化选择
电阻的选择
根据欧姆定律，电阻是电流、电 压、电阻之间的关系的重要因素 ，因此需要选择合适的电阻值，
以优化电路设计。
电容的选择
电容是储存电荷的元件，其值会 直接影响电流和电压的波形，因
实验设备准备
01
02
03
电源
一个可调电压的直流电源，能 够提供0-10V的电压范围。
电阻器
一个可变电阻，通常在1k欧 姆到10k欧姆之间。
导线
用于连接电源和电阻器。
04
电流表和电压表
用于测量电流和电压。
实验操作步骤及注意事项
01
02
03
04
将电源、电阻器、电流表和电 压表按照正确的极性连接起来
。
THANKS
感谢观看
电压与电阻的关系
在电路中，电压与电阻没有直接的 关系，但是当电流一定时，电压和 电阻成正比，即电压越大，电阻也 越大
03
CATALOGUE
欧姆定律的应用场景
电路设计中的欧姆定律应用
欧姆定律在电路设计中有着重要的应用，电路设计需要考虑电流、电压和电阻之间 的关系，欧姆定律提供了理论基础。
[人教版]《欧姆定律》公开课课件1
![[人教版]《欧姆定律》公开课课件1](https://img.taocdn.com/s3/m/d3cdc196cf84b9d529ea7ab7.png)
课堂导案
知识点1：探究电流与电压的关系 【例1】某导体两端电压为1V时，通过导体的电 流为0.1A；当导体两端电压为2V时，通过导体的 电流为__0_.2__A；当导体两端电压为3V时，通过导 体的电流为__0_.3__A.
【点拨】导体的电阻一定时，通过导体的电流和 导体两端的电压成正比．即电压为原来的几倍， 电流也为原来的几倍．
［名师课堂教学］［人教版］《欧姆 定律》 公开课 课件1（ 完整版 PPT)
［名师课堂教学］［人教版］《欧姆 定律》 公开课 课件1（ 完整版 PPT)
随堂检测
（2）小明在闭合开关S后，发现电压表指针反向偏 转 ， 出 现 这 电种压表现的正象负接的线柱原接反因 是 （ ___3_）__小__明__通__过__实__验__得__到__多__组．实验数据，由这些数据 画出如图3所示的图像，由图像可得结论：保持电阻 不变时，_导__体__的__电__流__与__两__端__的__电__压__成__正__比___.
金牌导学案
14．2 探究欧姆定律
1 .课....前...学....案.... 2 .课....堂....导...案.... 3 .随....堂...检....测.... 4 .课....后...练....案.... 5 .拓....展...提....升....
课前学案
1．当电阻不变时，电流跟电压成__正__比___；当电 压不变时，电流跟电阻成_反__比____ ．
［名师课堂教学］［人教版］《欧姆 定律》 公开课 课件1（ 完整版 PPT)
课堂导案
3．小刚在“探究导体的电流与电阻关系”时，得到了 以下的记录数据，请将表格横线数据补充完整，并 画出该导体的I—R图像．
电阻/Ω 5 _1_0__ 15

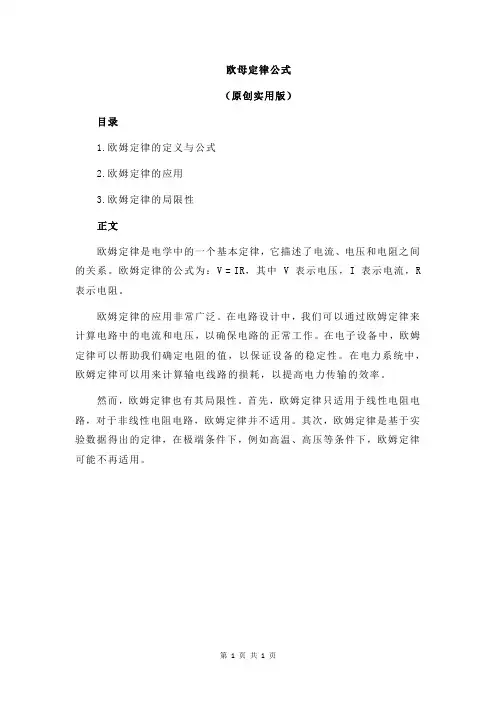

欧母定律公式
欧母定律公式
（原创实用版）
目录
1.欧姆定律的定义与公式
2.欧姆定律的应用
3.欧姆定律的局限性
正文
欧姆定律是电学中的一个基本定律，它描述了电流、电压和电阻之间的关系。
欧姆定律的公式为：V = IR，其中 V 表示电压，I 表示电流，R 表示电阻。
欧姆定律的应用非常广泛。
在电路设计中，我们可以通过欧姆定律来计算电路中的电流和电压，以确保电路的正常工作。
在电子设备中，欧姆定律可以帮助我们确定电阻的值，以保证设备的稳定性。
在电力系统中，欧姆定律可以用来计算输电线路的损耗，以提高电力传输的效率。
然而，欧姆定律也有其局限性。
首先，欧姆定律只适用于线性电阻电路，对于非线性电阻电路，欧姆定律并不适用。
其次，欧姆定律是基于实验数据得出的定律，在极端条件下，例如高温、高压等条件下，欧姆定律可能不再适用。
第1页共1页。
山东省邹平县实验中学2013届九年级物理全册《欧姆定律(一)》教案 新人教版
欧姆定律
2 / 4
知识梳理在图8所示的电路中，电阻R1的阻值为10欧。
闭合电键S，电
流表A1的示数为0.3安，电流表A的
示数为0.5安。
求：（1）通过电阻R2
的电流。
（2）电源电压。
（3）电阻R2
的阻值。
学生提出问
题，讨论，并
解答
请学生归纳，
并请分析过
程
进一步放开，让
学生积极思考，
进行思维碰撞，
提高学生分析
和解决问题的
能力。
技能迁移电源电压保持不变，电阻R1＝30Ω，电流表A1的示数为，A2的示数为，求电源电压和R2的阻值各为多少？
综合训练.卡通画中，电路一只接通，哪只鸟有触电危险?哪只鸟相对安全?请分别说明理由。
作
业
《金榜》P29题7、9、12
板书设计
一、探究电阻上的电流跟两端电压
的关系
二、欧姆定律及其应用
三、测量小灯泡的电阻
四、欧姆定律和安全用电
教后反思
4 / 4。

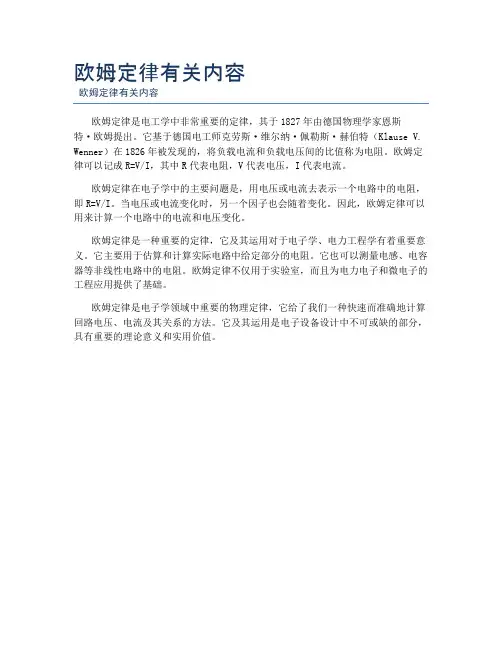

欧姆定律有关内容
欧姆定律有关内容
欧姆定律有关内容
欧姆定律是电工学中非常重要的定律，其于1827年由德国物理学家恩斯特·欧姆提出。
它基于德国电工师克劳斯·维尔纳·佩勒斯·赫伯特（Klause V. Wenner）在1826年被发现的，将负载电流和负载电压间的比值称为电阻。
欧姆定律可以记成R=V/I，其中R代表电阻，V代表电压，I代表电流。
欧姆定律在电子学中的主要问题是，用电压或电流去表示一个电路中的电阻，即R=V/I。
当电压或电流变化时，另一个因子也会随着变化。
因此，欧姆定律可以用来计算一个电路中的电流和电压变化。
欧姆定律是一种重要的定律，它及其运用对于电子学、电力工程学有着重要意义。
它主要用于估算和计算实际电路中给定部分的电阻。
它也可以测量电感、电容器等非线性电路中的电阻。
欧姆定律不仅用于实验室，而且为电力电子和微电子的工程应用提供了基础。
欧姆定律是电子学领域中重要的物理定律，它给了我们一种快速而准确地计算回路电压、电流及其关系的方法。
它及其运用是电子设备设计中不可或缺的部分，具有重要的理论意义和实用价值。
1欧姆定律人教版九年级上学期物理全一册
欧姆定律
根据U=IR，能否认为电压跟电流成正比？ 不能，电阻一定时，电压跟电流成正比。这里存在 一个因果关系，电压是因，电流是果，因为导体两 端有了电压，导体中才有电流。不能反过来说。
跟
类似，那能否认为电阻跟电压成正比，
跟电流成反比？
不能，导体的电阻是导体本身的一种性质，导体电阻的大小 是由导体的材料、长度和横截面积决定。
欧姆定律应用
一辆汽车的车灯，灯丝电阻为30 Ω，接在12 V 的电源两端，求通过这盏电灯的电流。
解题步骤： （1）画电路图； （2）选择公式； （3）求解I。
解：
在如图所示的电路中，调节滑动变阻器 R’，使灯 泡正常发光，用电流表测得通过它的电流值是0.6 A 。已知该灯泡正常发光时的电阻是20 Ω，求灯泡两 端的电压。
实验结论1：在电压一定的情况下，通过导体 的电流，与导体的电阻成反比。
汇总：欧姆定律： 导体中的电流，跟导体两端 的电压成正比，跟导体的电阻成反比。
欧姆定律
原始公式： 推导公式：
单位：
I
R
U
1.各物理量单位必须是国际单位。 2.各物理量值对应于同一导体在同一时刻所具有。 3.适用于任何情况下(整体或局部）的电流计算
课后练习
2．某导体电压是6V时，通过它的电流为300mA。问： （1）这个导体的电阻为多少？ （2）现将电压增加到9V，电流为多少？
课后练习
解：（1）由题意可知，
（2）
答：（1）这个导体的电阻是20Ω； （2）若导体两端的电压增加到9V时，通过导体的电流是 0.45A。
今天不走，明天要跑。 谢谢！
解：
提示：因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的 大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错 误的。
欧姆定律 课件-2023-2024学年教科版物理九年级上册
整，规范）。
2、欧姆定律公式的变形
I=
__U_ R
U=IR
主要用于已知电流和电阻求电压.
拓展：能否说电压与电流成正比呢？
R=
__U_ I
主要用于已知电压和电流求电阻.
拓展：能否说电阻与电压成正比，
与电流成反比呢？
例题1
一辆汽车的车灯接在12 V电源两端，灯丝电阻为
用电流表测得通过它的电流值是0.6 A。已知该灯泡正常发光时
的电阻是20 Ω,求灯泡两端的电压。
U=? 解：灯泡两端的电压
A R=20 Ω R′
U=IR =0.6 A×20 Ω =12 V
I=0.6 A
课堂小结
5.1 欧姆定律 一、探究电流与电阻、电压的关系 1．内容：导体中的电流跟导体两端的电压成正比， 跟导体的电阻成反比。 二、欧姆定律 1．表达式：I＝U/R 公式推导：U＝IR R＝U/I 单位：U→V R→Ω I→A 2．注意：适用范围，纯电阻电路，同一性和同时性。
30 Ω，求通过灯丝的电流。
解：通过灯丝的电流
I=
U R
=
12 V 30 Ω
= 0.4 A
例2
实验中测得一个未知电阻两端电压为5 V，流过的 电流是50 mA,这个电阻阻值是多大？
已知：I=50 mA=0.05 A ，U=5 V 求：电阻R=?
I=50 mA
解： 根据欧姆定律变形可得： R=U/I=5 V/0.05 A=100 Ω
3．公式中使用国际单位（单位要统一） 电压U 的单位：V 电阻R 的单位：Ω 电流 I 的单位： A
4．注意
欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。
《欧姆定律》完整版课件
《欧姆定律》完整版课件一、教学内容本节课我们将学习《欧姆定律》，该部分内容位于教材第十一章第三节。
详细内容包括欧姆定律的定义、表达式的推导、电路图的分析以及应用实例。
二、教学目标1. 理解并掌握欧姆定律的概念，能够准确描述电流、电压、电阻之间的关系。
2. 学会推导欧姆定律的表达式，并能运用该定律分析解决实际问题。
3. 能够正确绘制并分析电路图，运用欧姆定律进行电路计算。
三、教学难点与重点难点：欧姆定律表达式的推导及在实际电路中的应用。
重点：欧姆定律的定义、表达式及其在电路分析中的应用。
四、教具与学具准备1. 教具：电路演示装置、电流表、电压表、电阻器、导线等。
2. 学具：实验报告册、笔、计算器等。
五、教学过程1. 实践情景引入：通过展示一个简单的电路实例，引导学生观察电流、电压、电阻之间的关系。
2. 例题讲解：（1）推导欧姆定律表达式：通过讲解电路实例，引导学生理解并推导出欧姆定律的表达式I = V/R。
（2）电路分析：运用欧姆定律，分析电路中的电流、电压和电阻，并进行计算。
3. 随堂练习：布置几道有关欧姆定律的练习题，让学生独立完成，巩固所学知识。
4. 知识拓展：介绍欧姆定律在实际应用中的重要性，如家用电器、电子产品等。
六、板书设计1. 欧姆定律定义2. 欧姆定律表达式：I = V/R3. 欧姆定律应用实例4. 电路分析方法七、作业设计1. 作业题目：（1）推导欧姆定律表达式，并解释其物理意义。
（2）根据电路图，运用欧姆定律计算电流、电压和电阻。
（3）分析一个实际电路，运用欧姆定律解决问题。
2. 答案：（1）欧姆定律表达式：I = V/R，表示电流与电压成正比，与电阻成反比。
（2）根据题目所给电路图，通过欧姆定律计算得到电流、电压和电阻的数值。
（3）根据实际电路，运用欧姆定律进行计算，得出结论。
八、课后反思及拓展延伸1. 反思：本节课学生掌握了欧姆定律的定义、表达式和电路分析方法，能够运用欧姆定律解决实际问题。
