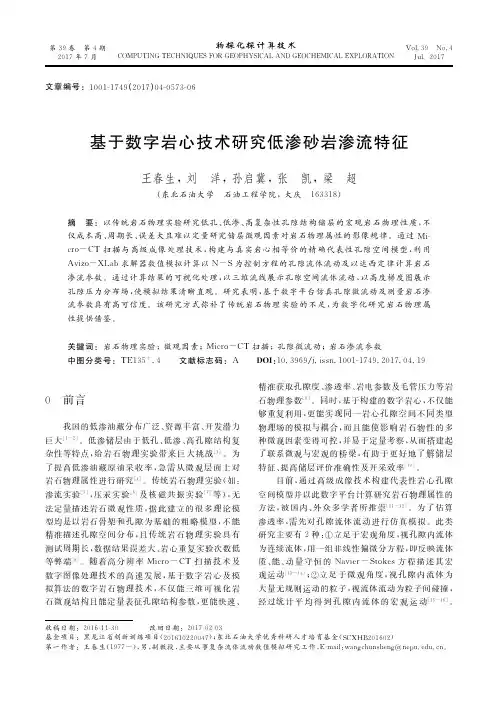

基于数字岩心技术研究低渗砂岩渗流特征

关键词:岩石物理实验;微观因素;Micro-CT 扫描;孔隙微流动;岩石渗流参数 中图分类号:TE135+ .4 文献标志码:A 犇犗犐:10.3969/j.issn.10011749.2017.04.19
0 前言
我 国 的 低 渗 油 藏 分 布 广 泛 、资 源 丰 富 、开 发 潜 力 巨大[1-2]。低渗储层由于低孔、低 渗、高 孔 隙 结 构 复 杂性等特点,给 岩 石 物 理 实 验 带 来 巨 大 挑 战 。 [3] 为 了提高低渗油藏原 油 采 收 率,急 需 从 微 观 层 面 上 对 岩石物理属性进行研究 。 [4] 传统岩石物理实验(如: 渗流实验[5],压 汞 实 验 及 [6] 核 磁 共 振 实 验 等 [7] ),无 法定量描述岩石微 观 性 质,据 此 建 立 的 很 多 理 论 模 型均是以岩石骨架 和 孔 隙 为 基 础 的 粗 略 模 型,不 能 精准描述孔隙空间 分 布,且 传 统 岩 石 物 理 实 验 具 有 测 试 周 期 长 ,数 据 结 果 误 差 大 、岩 心 重 复 实 验 次 数 低 等弊端 。 [8] 随着 高 分 辨 率 Micro-CT 扫 描 技 术 及 数字图像处理技术 的 高 速 发 展,基 于 数 字 岩 心 及 模 拟算法的数字岩石 物 理 技 术,不 仅 能 三 维 可 视 化 岩 石 微 观 结 构 且 能 定 量 表 征 孔 隙 结 构 参 数 ,更 能 快 速 、
第 39 卷 第 4 期
物探化探计算技术
Vol.39 No.42源自17 年 7 月COMPUTING TECHNIQUESFOR GEOPHYSICAL AND GEOCHEMICALEXPLORATION
Jul.2017
文 章 编 号 :10011749(2017)04057306
用低磁场核磁共振测试技术分析岩心孔径分布

用低磁场核磁共振测试技术分析岩心孔径分布鄢友军1余华洁1缪海燕1高奕奕1杜诚 2(1. 西南油气田分公司勘探开发研究院 2. 西南油气田分公司川西北气矿开发事业部)摘要近年来,核磁共振技术作为新兴的测试技术在油气勘探开发方面得到了广泛应用。
核磁共振测试技术具有快速测试储层基本物性参数且对岩样无损伤的特点。
本文利用MR-ML型低磁场便携式磁共振录井仪对四川气田砂岩(须家河组)和碳酸盐岩(嘉陵江组和飞仙关组)储层共740个样品进行了测试分析,研究了岩心的孔径分布。
文中还将核磁共振法与压汞法得到的样品孔径分布曲线进行了对比,探讨了这两种方法测试结果产生差异的原因,指出把这两种测试结果进行综合分析,才能较为全面地了解岩心的孔隙结构。
关键词核磁共振录井仪孔径分布孔喉前言20世纪90年代以来,核磁共振技术作为新兴的测试技术,在石油勘探与开发方面的应用越来越受到国内外的重视[1]。
核磁共振测试技术是利用地层流体中的氢原子核在磁场中的性质特征,通过分析检测在磁场中岩石孔隙内的流体性质和流体与岩石多孔介质固体表面之间的相互作用,来获取孔隙内的流体体积等参数,从而计算出孔隙度、渗透率、可动流体饱和度、束缚流体饱和度等物性参数的新技术。
核磁共振测试技术在测试过程中对岩样无损伤,主要应用于测井、录井中测试地层基本物性参数,并可间接反映地层孔隙结构,为油气田钻井、开发试验研究和油气藏储层评价提供多项参考数据。
西南油气田分公司勘探开发研究院于2004年从美国Reservoir Star公司引进了一套MR-ML型低磁场便携式磁共振录井仪。
该录井仪具有快速测试油气层物性参数、一样多参、可随钻分析岩屑等特点。
本文通过对四川气田砂岩(须家河组)和碳酸盐岩(嘉陵江组和飞仙关组)储层样品孔隙度等参数进行分析测试,作出了各个样品的孔径分布曲线,并对单井样品平均孔径分布曲线进行了分析。
文中还将核磁共振法与压汞法得到的样品孔径分布曲线进行了对比,探讨了这两种方法测试结果产生差异的原因。
致密储层数字岩心重构及核磁共振响应模拟

收稿日期:2014-12-18基金项目:国家自然科学基金委员会-中国石油天然气集团公司石油化工联合基金(U1262114);高等学校博士学科点专项科研基金(20130007110012)作者简介:邹友龙(1988-),男,博士研究生,研究方向为岩石物理㊁核磁共振测井方法及应用㊂E-mail:zoyolo_ok@㊂ 文章编号:1673⁃5005(2015)06⁃0063⁃09 doi:10.3969/j.issn.1673⁃5005.2015.06.008致密储层数字岩心重构及核磁共振响应模拟邹友龙1,2,谢然红1,2,郭江峰1,2,谭茂金3,胡法龙4,李潮流4,李长喜4,周灿灿4(1.中国石油大学油气资源与探测国家重点实验室,北京102249;2.中国石油大学地球探测与信息技术北京市重点实验室,北京102249;3.中国地质大学(北京)地球物理与信息技术学院,北京100083;4.中国石油勘探开发研究院测井与遥感技术研究所,北京100083)摘要:基于物理过程法模拟沉积岩的沉积㊁压实和胶结过程,构建致密岩石的三维数字岩心㊂利用随机行走法模拟不同成岩过程岩石的核磁共振响应以及不同润湿性岩石孔隙中流体的核磁共振响应㊂模拟结果表明,岩石胶结成岩后孔隙半径减小导致核磁共振横向弛豫(T 2)分布的峰值向短弛豫方向移动,流体视扩散系数略小于自由扩散系数;致密岩石中随润湿相流体饱和度减小,润湿相T 2分布向短弛豫方向偏移,受限扩散越来越明显㊂关键词:致密储层;数字岩心重构;孔隙尺度;核磁共振响应模拟;流体受限扩散中图分类号:P 313.1 文献标志码:A引用格式:邹友龙,谢然红,郭江峰,等.致密储层数字岩心重构及核磁共振响应模拟[J].中国石油大学学报(自然科学版),2015,39(6):63⁃71.ZOU Youlong,XIE Ranhong,GUO Jiangfeng,et al.Reconstruction of digital core of tight reservoir and simulation of NMR response[J].Journal of China University of Petroleum(Edition of Natural Science),2015,39(6):63⁃71.Reconstruction of digital core of tight reservoir and simulationof NMR responseZOU Youlong 1,2,XIE Ranhong 1,2,GUO Jiangfeng 1,2,TAN Maojin 3,HU Falong 4,LI Chaoliu 4,LI Changxi 4,ZHOU Cancan 4(1.State Key Laboratory of Petroleum Resources and Prospecting in China University of Petroleum ,Beijing 102249,China ;2.Key Laboratory of Earth Prospecting and Information Technology in China University of Petroleum ,Beijing 102249,China ;3.School of Geophysics and Information Technology in China University of Geosciences ,Beijing 100083,China ;4.Department of Well Logging and Remote Sensing Technology ,PetroChina Research Institute of PetroleumExploration &Development ,Beijing 100083,China )Abstract :A 3D digital core model of tight rock was constructed by simulating the sedimentation,compaction and cementa⁃tion processes of sedimentary rocks.The nuclear magnetic resonance (NMR)responses of different diagenetic processes of the sedimentary rock,and the NMR responses of fluid in tight rock under different wetting conditions were simulated using a random walk method.The simulation results show that the decreasing of pore radius caused by cementation process leads to the peaks of NMR transverse relaxation time (T 2)distribution shifting to short relaxation time,and results in slightly smaller apparent diffusion coefficient of fluids than its free diffusion coefficient.In tight rock,when the saturation of wetting phasedecreases,the peaks of its T 2distributions shift to short relaxation time and the restricted diffusion becomes more obvious.Keywords :tight reservoir;digital core reconstruction;pore⁃scale;NMR response simulation;restricted diffusion of fluid 致密储层岩石物理实验困难,核磁共振(NMR)响应不同于常规储层,需要开展致密储层数字岩心2015年 第39卷 中国石油大学学报(自然科学版) Vol.39 No.6 第6期 Journal of China University of Petroleum Dec.2015的重构方法及孔隙尺度下NMR 响应的数值模拟研究㊂数字岩心重构方法主要分为4类:实验方法[1⁃3]㊁统计方法[4⁃8]㊁几何方法[9⁃10]和过程法[11⁃17]㊂实验方法存在实验条件限制和分辨率的问题㊂统计方法构建的多孔介质间的几何特征存在明显的差异㊂几何方法适用于模拟松散的沉积岩㊂过程法模拟岩石微观结构时考虑了岩石形成的基本过程:沉积㊁压实和成岩过程[11⁃12],包括几何过程法[11]和物理过程法[12]㊂几何过程法只考虑了岩石形成的最终几何形态结果,而物理过程法还将颗粒的物理受力运动考虑到岩石成岩的模拟过程中,模拟的数字岩心与实际岩石更加接近㊂孔隙尺度下的NMR 响应模拟通常采用随机行走法[18⁃21],它相对于有限元方法[22]和有限差分方法[23]具有更好的灵活性,且操作简单容易实现㊂笔者基于物理过程法重构致密储层数字岩心,采用随机行走法模拟岩石的NMR 响应㊂1 数字岩心重构1.1 物理过程法原理物理过程法[12]根据颗粒受力和力矩平衡方程,利用有限差分原理计算每一时刻的颗粒运动状态参数(受力㊁位置㊁速度等)㊂1.1.1 颗粒受力分析整个岩石颗粒系统的行为主要依赖于颗粒之间的相互作用力,多颗粒系统中单个颗粒均满足牛顿运动方程:F i =m¨u i ,(1)M i =I ¨θi .(2)式中,F i 和M i 分别为颗粒在i (i =x ,y ,z )方向上受到的合力与力矩;位移加速度¨u i 和角加速度¨θi 分别为位置u i 与旋转角θi 对时间求二次导数㊂颗粒受多种力作用,包括:体力F b,i ,作用于颗粒上的外力与重力;接触力F c,i ,颗粒与颗粒和颗粒与边界之间的接触力;阻尼力F d,i ,与颗粒速度成正比的阻尼力F dm,i 和与颗粒刚度成正比的阻尼力F dk,i ㊂接触力F c,i 由法向接触力F n c,i 与切向接触力F tc,i构成,即F c,i =F nc,i+F t c,i㊂法向接触力F n c,i可由下式计算:F n c,i =k n U nn i .(3)切向接触力F t c,i 由颗粒的相对切向位移确定,切向接触力的增量ΔF t c,i 与切向位移改变量ΔU t i 之间具有如下关系:ΔF t c,i =k t ΔU t i .(4)阻尼力F dm,i 表征颗粒在黏性流体中运动时的能量耗散,阻尼力F dk,i 表征颗粒与颗粒㊁颗粒与边界碰撞时的能量耗散,两种阻尼力可由下式计算:F dm,i =αm ̇u i ,(5)F dk,i =βk ̇u r,i .(6)式中,α和β为对应的阻尼系数;m 为颗粒质量;̇u i 为颗粒的位移速度;̇u r,i 为颗粒与颗粒接触㊁颗粒与边界接触时的相对位移速度;k 为刚度系数,包括法向刚度k n 和切向刚度k t ㊂模拟过程中颗粒的动态运动过程在其达到稳定平衡态时停止,通常用以下准则来衡量颗粒系统的平衡态:所有颗粒所受合力的均值与所有颗粒接触点平均接触力的比值或者最大合力与最大接触力的比值满足先验条件(如小于某一阈值0.01)㊂处于平衡态时,颗粒所受合力趋近于零,颗粒运动速度也趋近于零,可认为系统达到动态平衡,从而结束模拟㊂1.1.2 数值模拟方法利用有限差分原理对公式(1)和公式(2)采用固定时间步长Δt 求解,t 时刻颗粒的加速度和速度可用下式近似计算:¨u i (t )≈̇u i (t +Δt /2)-̇u i (t -Δt /2)Δt,(7)¨θi (t )≈̇θi (t +Δt /2)-̇θi (t -Δt /2)Δt ,(8)̇u i (t )≈12̇u i (t +Δt /2)+12̇u i(t -Δt /2),(9)̇θi (t )≈12̇θi (t +Δt /2)+12̇θi (t -Δt /2).(10)对于t ±Δt /2时刻的颗粒速度,可由颗粒受到的合力与动量计算得到:̇u i (t +Δt /2)=̇ui (t -Δt /2)+∑F c,i (t )+∑F b,i (t )+F dm,i (t )mΔt ,(11)̇θi (t +Δt /2)=̇θi (t -Δt /2)+∑M c,i (t )+∑M b,i (t )+M dm,i (t )IΔt.(12)其中F c,i (t )=F n c,i (t )+F t c,i (t )=F n c,i (t )+F n dk,i (t )+F tc,i(t )+F t dk,i (t ),F t c,i (t )由颗粒在t 时刻和t -Δt 时刻的状态确定,㊃46㊃中国石油大学学报(自然科学版) 2015年12月F t c,i(t)=|F t c(t-Δt)|F t c,i(t-Δt)-(F t c(t-Δt)㊃n)n i|F t c(t-Δt)-(F t c(t-Δt)㊃n)n|+ΔF t c,i(t).最后,颗粒的位置u i与旋转角θi可由下式计算:u i(t+Δt)=u i(t)+̇u i(t+Δt/2)Δt,(13)θi(t+Δt)=θi(t)+̇θi(t+Δt/2)Δt.(14)对于时间步长的选择,ITASCA[24]给出了具体的选取方法,其在每个时间步长之后都重新计算新的时间步长,计算过程复杂且计算量大,为了操作简单可以选取某一足够小的常数值作为时间步长㊂1.2 岩心重构过程1.2.1 沉积过程岩石颗粒的沉积包括两种处理方法:①相互之间不重叠的所有颗粒同时沉积;②颗粒逐个沉积,当前一颗粒沉积达到平衡态后,新的颗粒开始沉积,这种方法相对耗时,主要用于在已有颗粒堆积体上添加新的颗粒㊂假设岩石颗粒半径服从截断正态分布,半径最小值为20μm,最大值为40μm,颗粒的密度为2.65g/cm3,法向刚度k n和切向刚度k t均为8.0×1010N/ m㊂采用颗粒同时沉积的方法,首先根据颗粒半径分布在0.6mm×0.6mm×1.4mm的立方体容器中生成随机分布的2000个颗粒,且颗粒与颗粒㊁颗粒与边界之间均不重叠,如图1(a)所示㊂然后,模拟在重力作用下颗粒沉积下降,如图1(b)所示㊂模拟过程利用式(3)~(14)计算颗粒在每一时刻的位置㊁速度及受力情况,其中时间步长为3.77×10-10s㊂颗粒在沉积的过程中受到流体阻尼力和碰撞产生的阻尼力作用,能量逐渐耗散,速度逐渐趋近于零,最终达到平衡态完成沉积过程,结果如图1(c)所示㊂图1 数字岩心构建Fig.1 Digital core reconstruction1.2.2 压实过程随着岩石颗粒的不断堆积,岩石的上部会受到巨大的地层压力作用㊂为此,通过在颗粒堆积体的上部施加一道不断向下移动的平板来实现岩石的压实过程,数值计算方法与沉积过程的模拟方法相同,但岩石的上部受上覆地层压力作用,如图1(d)所示㊂压实过程通过岩石应变进行控制,随着压力的不断增大,平板的垂向位移不断减小㊂压实后的岩石孔隙度控制在30%左右较为合理㊂本文中取应变率为1.2×10-2s-1,当颗粒堆积体在垂向上应变为㊃56㊃第39卷 第6期 邹友龙,等:致密储层数字岩心重构及核磁共振响应模拟0.12时停止,完成岩石的压实过程,结果如图1(e)所示㊂1.2.3 胶结过程当流体流过岩石孔隙时,可能发生化学成岩作用㊂在颗粒的表面将发生岩石的溶解和矿物的沉淀,使得这些单个松散的颗粒胶结在一起形成多孔的固体岩石㊂采用如下颗粒表面胶结物生长公式[12]:Δr =L (r )-R =⎺æèçöø÷R R ξmin(κl (r )ζ,l (r )).(15)式中,L (r )为颗粒中心到胶结物表面的距离;R 为颗粒半径;⎺R为原始颗粒半径分布的平均半径;l (r )为颗粒表面与多面体(颗粒内切于该多面体)平面的距离;ξ为控制颗粒半径影响的参数;ζ为控制颗粒优势胶结生长方向的参数;κ为控制孔隙度的参数㊂为了获得致密岩石,利用公式(15)取ξ=1.0,ζ=0.5,κ=1.0,对图1(e)压实后的岩石模拟其颗粒表面的石英胶结物生长作用,模拟结果如图1(f)所示㊂颗粒堆积体胶结之后,其孔隙度进一步减小,且颗粒的形状也发生了很大变化,颗粒表面呈不规则的多边弧形㊂2 NMR 响应模拟方法2.1 随机行走法通常情况下,孔隙介质中流体的核磁共振横向弛豫时间T 2可写成如下形式:1T 2=1T 2S +1T 2B +1T 2D,(16)T 2S =ρS æèçöø÷V -1,(17)T 2D =γ2G 2TE 2D æèçöø÷12-1.(18)式中,T 2S 为表面弛豫,主要与孔隙结构和岩石类型有关;T 2B 为自由弛豫,主要与流体性质有关,与孔隙结构无关;T 2D 为扩散弛豫,主要与磁场梯度G ㊁回波间隔TE 和流体的扩散系数D 有关;γ为旋磁比㊂NMR 的弛豫信号强度M (t )随时间t 的变化可由下式计算:M (t )M (0)=exp -t T 2æèçöø÷B exp -t T 2æèçöø÷S ×exp -γ2G 2TE 2Dt æèçöø÷12=exp -t T 2æèçöø÷B M S (t )M S (0)M D (t )M D (0).(19)式中,M S (t )为t 时刻表面弛豫信号强度;M D (t )为t时刻扩散弛豫信号强度㊂随机行走法模拟岩石孔隙中流体的表面弛豫信号强度M S 与扩散弛豫信号强度M D 的具体步骤如下:(1)将固定数目的质子随机分布于岩石孔隙中㊂(2)计算质子与最近固体表面的距离d ,当d(<3ε,ε为传统方法的扩散半径)较小时,采用传统方法,即扩散半径r =ε;当d (≥3ε)较大时,采用第一旅行时方法[25],即扩散半径r =d ㊂(3)计算时间间隔Δt =r 2/6D 和质子下一时刻的位置[x (t +Δt ),y (t +Δt ),z (t +Δt )]:x (t +Δt )=x (t )+r sin φcos θ,y (t +Δt )=y (t )+r sin φsin θ,z (t +Δt )=z (t )+r cos φ.其中,cos φ从[-1,1]中随机选取;θ从[0,2π]中随机选取;[x (t ),y (t ),z (t )]为当前时刻质子的位置㊂(4)判断质子是否与固体表面碰撞,若发生碰撞,有以下两种处理方法:①质子以δ概率殒灭,若质子未陨灭,则质子发生反弹[21];②质子弛豫强度以(1-δ)或exp(-δ)衰减并发生反弹[19];概率δ的计算公式为δ=(2ρr )/(3D ).其中,ρ为表面弛豫率;r 为扩散半径㊂第②种处理方法相对第①种处理方法运算速度更慢,但模拟结果相对光滑㊂当质子数足够多时,两种方法模拟结果之间的误差可以忽略,因此通常都采用第①种处理方法㊂(5)判断质子是否走出岩石,若质子走出岩石,则质子下一时刻的位置为在岩石的相反面随机选取一个孔隙位置㊂(6)计算质子的相位偏移ϕ,ϕ(t +Δt )=ϕ(t )+γG z (t +Δt )+z (t )-2z (0){}2Δt +γGD Δt 36Normal ().其中,Normal ()为高斯随机数,当t =n +1æèçöø÷2TE 时,相位反转ϕ(t )=-ϕ(t ),以符合CPMG 脉冲序列采集要求㊂(7)当t =nTE 时,记录质子的扩散弛豫强度(相位余弦)和表面弛豫强度得到质子信号强度总和㊂重复步骤(2)~(6),直至采样时间大于设置的阈值时终止㊂㊃66㊃中国石油大学学报(自然科学版) 2015年12月2.2 方法验证假设在均匀场中,球形孔隙饱含水,孔隙半径为5μm,表面弛豫率为30μm/s,水的扩散系数为2.1μm2/ms,此时满足快扩散条件,可知其表面弛豫时间理论值为55.56ms㊂图2(a)为模拟的表面弛豫衰减信号(蓝色实线)与理论值(红色点线)的对比图,从图中可以看到,两者完全重合,验证了随机行走法模拟表面弛豫的有效性㊂在0.3T/m的梯度场下,模拟自由状态下水的扩散弛豫并与理论值对比,其中水的扩散系数为2.1μm2/ms,回波间隔为1.8ms,自由扩散条件下水的扩散弛豫时间理论值为273.82ms㊂从图2(b)可以看到,模拟值(蓝色实线)与解析值(红色点线)吻合,验证了随机行走法模拟扩散弛豫的有效性㊂图2 随机行走法模拟值与理论值对比Fig.2 Simulated values using random⁃walk method versus theoretical values3 NMR响应模拟结果3.1 不同成岩过程岩石的NMR响应为了解不同成岩过程中岩石的NMR响应,分别从各成岩过程模拟的岩石中取出一个300μm×300μm×300μm的多孔介质进行NMR响应模拟㊂图3(a)㊁(b)和(c)分别为从沉积㊁压实和胶结过程的岩石中提取的多孔介质,其孔隙度分别为40.86%㊁33.58%和9.14%㊂图3(d)㊁(e)和(f)分别为沉积㊁压实和胶结过程多孔介质的切片图㊂从图中可以看到,随着成岩过程的进行,岩石颗粒由最初沉积过程的点接触,到压实和胶结过程变成了线接触㊂沉积和压实过程岩石孔隙结构差别不是特别明显,而岩石胶结后颗粒呈不规则多面体,孔隙结构复杂,接近实际地层岩石㊂假设岩石饱含水,其表面弛豫率为30μm/s,水的自由扩散系数为2.1μm2/ms,体弛豫为3.0s㊂在0.3T/m的梯度场中分别设置回波间隔为0.45㊁0.9㊁1.8㊁3.6和7.2ms,对不同成岩过程岩石(图3(a)㊁(b)和(c))各自模拟得到5组回波串㊂对模拟的回波串联合反演后得到图4所示的不同成岩过程岩石孔隙流体扩散系数D与横向弛豫时间T2的D-T2分布,图中白色实线代表水的自由扩散系数㊂图5所示为将不同成岩过程岩石的D-T2分布分别投影至T2轴和D轴㊂从图4和图5可以看出,沉积和压实过程岩石的D-T2分布基本一致,T2分布的峰值约在190ms㊂胶结过程岩石的T2分布峰值则约在65ms(图5(a)),且视扩散系数相对自由扩散系数略微偏小(图5(b)),这是由于胶结成岩后岩石的孔隙半径变小,导致表面弛豫加快,且随孔隙半径减小,流体扩散受限,使得视扩散系数略小于自由扩散系数造成的㊂3.2 两相流的NMR响应为了观察两相流的NMR响应,考虑水湿和油湿两种情况,分别模拟润湿相饱和度不同的岩石NMR响应㊂对图3(c)所示的胶结后的岩石分别构造润湿相饱和度分别为25%㊁50%和75%的数字岩心,如图6所示,其中黑色为骨架,红色为润湿相流体,蓝色为非润湿相流体㊂设水的表面弛豫率为30μm/s,自由扩散系数为2.1μm2/ms,体弛豫为3.0s;中等黏度油的表面弛豫率为10μm/s,自由扩散系数为0.11μm2/ms,体弛豫为0.2s㊂在0.3T/m的梯度场中,分别设置回波间隔为0.45㊁0.9㊁1.8㊁3.6和7.2ms,分别对润湿相饱和度不同的岩石模拟得到5组回波串并反演得到其D-T2分布㊂㊃76㊃第39卷 第6期 邹友龙,等:致密储层数字岩心重构及核磁共振响应模拟图3 不同成岩过程岩石的多孔介质与切片图Fig.3 Porous mediums and slices of rock of different diageneticprocesses图4 不同成岩过程岩石的D -T 2分布Fig.4 D -T 2distributions of rock of different diageneticprocesses图5 不同成岩过程岩石的D -T 2分布分别在T 2和D 轴的投影分布Fig.5 D -T 2distributions of rock of different diagenetic processes projected on T 2and D axis㊃86㊃中国石油大学学报(自然科学版) 2015年12月图6 润湿相饱和度不同的数字岩心Fig.6 Digital cores with different saturations of wetting phase 图7和图9分别为水润湿和油润湿情况下,不同饱和度岩石的D -T 2分布,图中白色实线代表水的自由扩散系数,红色实线表示油的自由扩散系数㊂图8所示为水润湿情况下,不同含水饱和度岩石的D -T 2分布分别投影至T 2轴和D 轴㊂从图8可以看到,随着含水饱和度减小,水的T 2分布向短弛豫时间偏移(图8(a)),视扩散系数减小(图8(b)),这是由于水占据的孔隙空间的表面积与体积的比值(S /V )越来越大,流体受限扩散越来越明显;然而非润湿相油的T 2和视扩散系数分布的峰值位置基本没有变化㊂图10所示为油润湿情况下,不同含油饱和度岩石的D -T 2分布分别投影至T 2轴和D 轴㊂从图10可以看出,随着含油饱和度减小,油的T 2分布向短弛豫时间偏移,油的视扩散系数减小,这是由于油占据的孔隙空间的S /V 增大,油的受限扩散明显㊂从图7~10可以发现,随润湿相流体饱和度减小,润湿相受限扩散增强㊂图7 水润湿情况下不同含水饱和度岩石的D -T 2分布Fig.7 D -T 2distributions of rocks with different water saturations at water⁃wetcondition图8 水润湿情况下不同含水饱和度岩石的D -T 2分布分别在T 2和D 轴的投影Fig.8 D -T 2distributions of rocks with different water saturationsprojected on T 2and D axis at water⁃wet condition㊃96㊃第39卷 第6期 邹友龙,等:致密储层数字岩心重构及核磁共振响应模拟图9 油润湿情况下不同含油饱和度岩石的D -T 2分布Fig.9 D -T 2distributions of rocks with different oil saturations at oil⁃wetcondition图10 油润湿情况下不同含油饱和度岩石的D -T 2分布分别在T 2和D 轴的投影Fig.10 D -T 2distributions of rocks with different oil saturations projectedon T 2and D axis at oil⁃wet condition4 结 论(1)物理过程法能够重构致密岩石的三维数字岩心,岩石成岩过程中孔隙度和孔隙半径逐渐减小,最终获得的数字岩心的孔隙表面呈不规则的几何形状,与实际岩心接近㊂(2)岩石胶结成岩后孔隙半径减小,导致NMR 弛豫信号衰减速率加快,T 2分布的峰值向短弛豫方向移动,流体视扩散系数相对自由扩散系数略微偏小㊂(3)致密岩石中润湿相流体随饱和度减小,润湿相的T 2分布向短弛豫方向偏移,流体视扩散系数减小,受限扩散越来越明显㊂参考文献:[1] SERIGHT R S,LIANG J,LINDQUIST W B,et eof x⁃ray computed microtomography to understand why gels reduce relative permeability to water more than that to oil[J].Journal of Petroleum Science and Engineering,2003,39(3/4):217⁃230.[2] SOK R M,VARSLOT T,GHOUS A,et al.Pore scalecharacterization of carbonates at multiple scales:integra⁃tion of micro⁃CT,BSEM,FIBSEM [J].Petrophysics,2010,51(6):379.[3] TIWARI P,DEO M,LIN C L,et al.Characterization ofoil shale pore structure before and after pyrolysis by usingX⁃ray micro CT[J].Fuel,2013,107:547⁃554.[4] MANWART C,TORQUATO S,HILFER R.Stochasticreconstruction of sandstones [J ].Physical Review E,2000,62(1):893.[5] OKABE H,BLUNT M J.Pore space reconstruction usingmultiple⁃point statistics[J].Journal of Petroleum Science and Engineering,2005,46(1):121⁃137.[6] HAJIZADEH A,SAFEKORDI A,FARHADPOUR F A.A multiple⁃point statistics algorithm for 3D pore space re⁃construction from 2D images[J].Advances in Water Re⁃sources,2011,34(10):1256⁃1267.[7] SHEIDAEI A,BANIASSADI M,BANU M,et al.3⁃Dmicrostructure reconstruction of polymer nano⁃composite using FIB⁃SEM and statistical correlation function [J].Composites Science and Technology,2013,80:47⁃54.[8] 王晨晨,姚军,杨永飞,等.碳酸盐岩双孔隙数字岩心结构特征分析[J].中国石油大学学报(自然科学版),2013,37(2):71⁃74.㊃07㊃中国石油大学学报(自然科学版) 2015年12月WANG Chenchen,YAO Jun,YANG Yongfei,et al.Structure characteristics analysis of carbonate dual poredigital rock[J].Journal of China University of Petroleum(Edition of Natural Science),2013,37(2):71⁃74. [9] JIA X,WILLIAMS R A.A packing algorithm for parti⁃cles of arbitrary shapes[J].Powder Technology,2001,120:175⁃186.[10] JIA X,GAN M,WILLIAMS R A,et al.Validation of adigital packing algorithm in predicting powder packingdensities[J].Powder Technology,2007,174(1):10⁃13.[11] BAKKE S,ØREN P E.3⁃D pore⁃scale modelling ofsandstones and flow simulations in the pore networks[R].SPE35479,1997.[12] JIN G D,PATZEK T W,SILIN D B.Physics⁃based re⁃construction of sedimentary rocks[R].SPE83587,2003.[13] JIN G D,LAN C,KOPAL M,SHAO W,et al.Predic⁃ting formation permeability from rock models constructedusing log and/or geological data:SPWLA52nd AnnualLogging Symposium,14⁃18May,Colorado Springs,Colorado,2011[C].Texas:Society of Petrophysicistsand Well⁃Log Analysts,c2011.[14] 刘洋.过程法构建数字岩心技术[D].青岛:中国石油大学,2007.LIU Yang.Construction of digital core by process⁃basedsimulation method[D].Qingdao:China University of Pe⁃troleum,2007.[15] 刘学锋.基于数字岩心的岩石声电特性微观数值模拟研究[D].青岛:中国石油大学,2010.LIU Xuefeng.Numerical simulation of elastic and elec⁃trical properties of rock based on digital cores[D].Qingdao:China University of Petroleum,2010. [16] 盛金昌,叶辉明,周治荣,等.三维数字岩心的重构及孔隙网络模型的孔隙度分析[J].水电能源科学,2012,30(10):65⁃68.SHENG Jinchang,YE Huiming,ZHOU Zhirong,et al.Reconstruction of3D digital core and porosity analysis ofpore network model[J].Water Resources and Power,2012,30(10):65⁃68.[17] 孙建孟,赵建鹏,闫伟超,等.应用核磁T2谱与数字岩心技术计算粒度分布方法[J].中国石油大学学报(自然科学版),2013,37(3):57⁃62.SUN Jianmeng,ZHAO Jianpeng,YAN Weichao,et al.Calculation of grain size distribution using NMR T2spec⁃trum and digital rock technology[J].Journal of ChinaUniversity of Petroleum(Edition of Natural Science),2013,37(3):57⁃62.[18] TOUMELIN E,TORRES⁃VERDIN C,CHEN S H.Model⁃ing of multiple echo⁃time NMR measurements for complexpore geometries and multiphase saturations[J].SPE Res⁃ervoir Evaluation&Engineering,2003,6(4):234⁃243.[19] TOUMELIN E,TORRES⁃VERDIN C,SUN B Q,et al.Random⁃walk technique for simulating NMR measure⁃ments and2D NMR maps of porous media with relaxingand permeable boundaries[J].Journal of Magnetic Res⁃onance,2007,188:83⁃96.[20] JIN G D,TORRES⁃VERDIN C,TOUMELIN ⁃parison of NMR simulations of porous media derivedfrom analytical and voxelized representations[J].Jour⁃nal of Magnetic Resonance,2009,200:313⁃320. [21] TALABI O,ALSAYARI S,IGLAUER S,et al.Pore⁃scale simulation of NMR response[J].Journal of Petro⁃leum Science and Engineering,2009,67:168⁃178.[22] HAGSLATT H,JONSSON B,NYDEN M,et al.Pre⁃diction of pulsed field gradient NMR echo⁃decays formolecules diffusing in various restrictive geometries,simulations of diffusion propagators based on a finite ele⁃ment method[J].Journal of Magnetic Resonance,2003,161(2):138⁃147.[23] ZIENTARA G Z,FREED J H.Spin⁃echoes for diffusionin bounded,heterogeneous media:numerical study[J].J Chem Phys,1980,72:1285⁃1292.[24] ITASCA.PFC3D:theory and background[M].1st ed.Minnesota:Itasca Consulting Group Inc,1999. [25] ZHENG L H,CHIEW Y puter simulation of dif⁃fusion⁃controlled reactions in dispersions of sphericalsinks[J].The Journal of Chemical Physics,1989,90(1):321⁃327.(编辑 修荣荣)㊃17㊃第39卷 第6期 邹友龙,等:致密储层数字岩心重构及核磁共振响应模拟。
基于数字岩心的岩石声电特性微观数值模拟研究

基于数字岩心的岩石声电特性微观数值模拟研究一、简述本研究致力于探讨基于数字岩心的岩石声电特性微观数值模拟方法,以期为岩石性质的研究提供新的技术手段和理论依据。
岩石作为地球物质的重要组成部分,其声学和电学特性对于地质勘探、石油天然气开发等领域具有至关重要的意义。
传统的岩石物理实验方法受限于成本高、周期长以及难以定量研究储层微观参数对岩石宏观物理属性的影响等问题,使得对于岩石性质的深入研究面临诸多挑战。
数字岩心技术作为一种新兴的数值模拟方法,在岩石物理特性研究中展现出了巨大的潜力。
该技术通过高分辨率的成像技术获取岩石的微观结构信息,并基于这些信息构建出三维数字岩心模型。
利用这些模型,我们可以进行各种物理过程的数值模拟,从而深入研究岩石的声学、电学等特性。
在本研究中,我们首先利用X射线CT扫描等先进技术获取了真实岩样的微观结构信息,并构建了高精度的三维数字岩心模型。
我们结合弹性力学基本理论,利用有限元方法等数值模拟技术,对岩石的声学特性进行了深入研究。
我们还利用数学形态学方法和格子玻尔兹曼方法等先进算法,模拟了岩石的电阻率、地层因素等电学特性。
通过本研究的开展,我们不仅可以深入了解岩石的声学和电学特性及其微观影响因素,还可以揭示这些特性与岩石微观结构之间的内在联系。
这将为地质勘探、石油天然气开发等领域的实际工作提供重要的理论依据和技术支持,推动相关领域的进一步发展。
基于数字岩心的岩石声电特性微观数值模拟研究具有重要的理论意义和实践价值,有望为岩石性质的研究开辟新的道路。
1. 数字岩心技术的发展背景与意义数字岩心技术,作为近年来岩心分析领域的一项重要突破,其发展背景紧密关联于石油勘探与开发领域的迫切需求。
随着全球主力油田逐渐从勘探阶段过渡至开发阶段,对地下岩心的深入而全面的诊断研究显得尤为关键。
传统的岩石分析手段在面对低渗透、致密、页岩等复杂储层时,往往难以提供足够的精度和效率,这就为数字岩心技术的兴起和发展提供了广阔的空间。
SPWLA第48届测井年会论文题录

2倾斜各向异性有侵地层中井眼声波测量的三维数值 . 模拟
3在多种地层中都能 测得高质 量纵横 波资 料的新 型宽 . 频率 L WD多极 声波测井仪
4V P . S 结合偶极声波测井测量岩性一 构造并预报超压气
层: 在北墨西哥 B r s ug 盆地的应用实例 o 5分析 L . WD声波测井 资料 以确认其 准确 性 6用最新 L . WD技术优 化水 平井布井及储层描述
成像的影响的定量研究
1. 冲中子测井仪在裂缝 支撑 和砾 石堆积完井中 的响 7脉 1. 8墨西 哥湾 战神 Mas r 深水 区密西 西比峡谷 87区块 0
的7驱 测 K
・ 质应 用和 井 眼成像 。 地
4. 6存在各 向异性 页岩 的砂一 泥岩薄互层的图像分析 4. 7电阻率各向异性 、 毛细 压力和 双峰 层状砂 质夹层 的 N MR响应 4 . a et 8 B r t 页岩 地层 评价 : 上电缆测井 和随钻测 井传 n 陆 感器技术 的比较 4. 9在英 国利 物浦湾用 L WD方位密 度测 井探测断层 和
2. N 5用 MR弛豫改进黏度预测
5. 4在非导电泥浆中用井眼电成像描绘构造和沉积特征
2. 6砂岩中的顺磁弛豫: 辨识 丁 和 丁 对表面弛豫、 1 2 内
部梯度和回波间隔的依赖关系
・ 合地层 评 价 ‘ 综
5. 5由三维数字岩心分析给 出的复杂岩性阿尔奇指数
维普资讯
裂缝以帮助制定完井计划
5. 0盆地各向异性浊积地层评价 : 挑战和应对建议 5. 1用井眼成像和能谱测井增进对某深水浊流 沉积 储层 特7珀还 止 5. 2在成熟盆地用成像测井资 料解 释复杂构造并帮助完 并 5. 3大学课程中的井眼岩 石物理 地质学
岩心核磁共振实验分析与参数评价

岩心核磁共振实验分析与参数评价李建玉;赵辉;张凤生【期刊名称】《内蒙古石油化工》【年(卷),期】2010(036)017【摘要】核磁共振测井技术普遍应用于碳酸盐岩储层孔隙结构、流体性质判别等方面.而由于碳酸盐岩储层的非均质性造成了常规测井响应的多解性与复杂性,利用核磁共振测井来综合反映储层孔隙.结构和流体性质可克服常规测井的不足.本文基于大量的岩心核磁共振实验,分析了碳酸盐岩岩样的横向驰豫T2谱特征、T2谱与孔喉结构的关系、粒径的影响、裂缝孔洞的影响、T2截止值变化规律及核磁分析的孔渗参数与常规分析的孔渗参数的关系,取得了-些新的认识和结论.实验研究表明:核磁共振T2分布谱反映的是岩石孔隙结构,反映了孔隙孔径大小的分布,在评价碳酸盐岩孔隙结构与储层有效性方面有较好的效果;岩样颗粒大小对核磁共振测量的影响很小,粒径下限值为2mm;由研磨式PDC钻头或带岩屑破碎器钻取的岩屑并不适合核磁共振技术自寺应用;碳酸盐岩地层的T2截止值不是定值,与泥质含量成反比关系;T2分布谱还不能有效的反映裂缝孔渗参数,但T2谱可定性的识别孔洞发育的储层.【总页数】4页(P1-4)【作者】李建玉;赵辉;张凤生【作者单位】西南石油大学资源与环境学院,四川成都,610500;西南石油大学资源与环境学院,四川成都,610500;西南石油大学资源与环境学院,四川成都,610500【正文语种】中文【中图分类】P631.8+13【相关文献】1.核磁共振岩心实验分析在低孔渗储层评价中的应用 [J], 王振华;陈刚;李书恒;章辉若;黄得顺;杨甫;雷盼盼;刘小伸2.核磁共振测井及岩心分析能为地层评价提供更多有用信息的新的核磁共振技术和仪器 [J], DavidPatrickMurphy;李敬功;姬美兰;李明春3.低孔渗储层评价中核磁共振岩心实验分析的应用 [J], 杨宏拓4.一种通用的岩心核磁共振实验数据分析软件设计与实现 [J], 覃莹瑶;张宫;何宗斌;张家成5.中国石化石油勘探开发研究院无锡石油地质研究所实验地质技术之核磁共振岩心分析技术 [J], 李楚雄因版权原因,仅展示原文概要,查看原文内容请购买。
《核磁共振岩屑分析技术的实验研究》

《核磁共振岩屑分析技术的实验研究》篇一一、引言核磁共振(NMR)技术是一种非破坏性的地球物理分析方法,广泛应用于地质学、石油工程、环境科学等多个领域。
其中,核磁共振岩屑分析技术(NMR Core Analysis Technology)是利用核磁共振原理,通过对岩屑样本进行详细的分析,为研究人员提供岩层的物理性质和地质特征。
本文将详细介绍核磁共振岩屑分析技术的实验研究过程和结果。
二、实验原理核磁共振岩屑分析技术基于核磁共振原理,通过测量岩屑样本中氢原子的核磁共振信号,来推断岩石的孔隙度、渗透率等物理性质。
该方法具有非破坏性、高灵敏度、快速检测等优点,可广泛应用于油气勘探、工程地质等领域。
三、实验材料与方法1. 实验材料:(1)岩屑样本:收集来自不同地区的各类岩石样本;(2)核磁共振仪:用于测量岩屑样本的核磁共振信号;(3)其他辅助设备:如切割机、烘干机等。
2. 实验方法:(1)对岩屑样本进行预处理,包括切割、磨光、烘干等步骤;(2)将处理后的岩屑样本放入核磁共振仪中,进行核磁共振信号的测量;(3)根据测得的核磁共振信号,分析岩石的孔隙度、渗透率等物理性质;(4)对实验结果进行统计和分析,得出结论。
四、实验过程与结果分析1. 实验过程:(1)收集来自不同地区的各类岩石样本,并进行预处理;(2)将处理后的岩屑样本放入核磁共振仪中,进行信号测量;(3)根据测得的信号,分析岩石的孔隙度、渗透率等物理性质;(4)对实验结果进行统计和分析。
2. 结果分析:(1)通过对不同地区、不同类型的岩屑样本进行核磁共振分析,发现核磁共振技术可以有效地反映岩石的孔隙度和渗透率等物理性质;(2)对比传统岩石物理性质分析方法,核磁共振岩屑分析技术具有更高的灵敏度和准确性;(3)通过统计和分析实验结果,发现核磁共振岩屑分析技术在油气勘探、工程地质等领域具有广泛的应用前景。
五、讨论与展望1. 讨论:(1)核磁共振岩屑分析技术具有非破坏性、高灵敏度、快速检测等优点,为岩石物理性质分析提供了新的手段;(2)与传统岩石物理性质分析方法相比,核磁共振岩屑分析技术可以更准确地反映岩石的孔隙度和渗透率等物理性质;(3)核磁共振岩屑分析技术在油气勘探、工程地质等领域具有广泛的应用前景,可以为相关领域的研究提供重要的参考依据。
致密砂岩核磁共振响应数值模拟及数据反演方法

将反演问题的解编码为染色体, 通过遗传操作逐渐优化解的质量 。
根据反演问题的特点,设计适应 度函数以衡量解的质量,引导遗 传算法向最优解进化。
05
数值模拟与反演方法的应 用与验证
实际数据的应用与验证
1
收集实际致密砂岩的核磁共振响应数据,对数 据进行预处理和分析,提取关键参数。
2
利用数值模拟方法对数据进行模拟,生成模拟 响应数据。
核磁共振技术是一种非侵入性的测量技术,可以提供关 于岩石内部孔隙和流体的详细信息,对于致密砂岩的研 究和开发具有重要的作用。
数值模拟和数据反演是研究致密砂岩核磁共振响应的重 要手段,有助于深入了解致密砂岩的储层特征和流体分 布,为石油和天然气的开采提供重要的技术支持。
研究现状与问题
当前的研究主要集中在致密砂 岩的实验研究和理论分析方面 ,缺乏数值模拟和数据反演方 面的研究。
数值模拟方法
介绍用于模拟致密砂岩核磁共振响应的数值方法 ,包括有限元法、有限差分法等。
模型建立
详细描述用于模拟致密砂岩的核磁共振响应模型 ,包括孔隙结构、流体性质等因素。
不同孔隙结构与流体性质的模拟结果
孔隙结构影响
01
分析不同孔隙结构(如孔隙度、孔径大小、孔隙形状等)对致
密砂岩核磁共振响应的影响。
3
将模拟响应数据与实际数据进行比较,验证数 值模拟方法的准确性和可靠性。
对比分析与讨论
01
02
03
对不同致密砂岩的核磁 共振响应数据进行对比 分析,探讨不同砂岩之 间的差异和影响因素。
通过反演方法,将实际 响应数据转化为孔隙度 和渗透率等地质参数, 并与传统方法进行对比
和讨论。
分析数值模拟和反演方 法的优缺点,提出改进 措施和建议,为今后的
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
基于数字岩心的砂岩核磁共振测井响应特征分析张 青(中国石油辽河油田欢喜岭采油厂,辽宁盘锦 124114) 摘 要:核磁共振测井在计算储层流体饱和度、孔隙度、孔隙结构及渗透率方面发挥着重要作用,本文通过过程法建立砂岩的数字岩石物理模型,采用格子玻尔兹曼方法模拟岩心中油水两相的分布,最后利用蒙特卡洛随机游走的方法模拟数字岩心的二维T2-G及T2-D核磁共振响应,分析了矿物骨架与流体磁化系数差异以及流体饱和对核磁共振响应的影响,对于解释多相流体饱和条件下核磁共振测井信号具有指导意义。
关键词:数字岩心模型;核磁共振 中图分类号:P631.8+1 文献标识码:A 文章编号:1006—7981(2018)08—0057—04 随着物理成像技术的不断发展,微纳米CT扫描等技术在岩石微观成像方面不断发展,对于研究岩石的微观孔隙结构,骨架成分分布特征及流体赋存状态等具有较好的应用前景,目前,国内外众多学者在利用数字岩心技术在微纳米尺度上模拟岩石的岩石物理性质,包括电性、弹性、核磁、渗流等方面做了较多工作,取得了较好效果,本文主要是基于数字岩心模型研究砂岩的核磁共振测井响应特征,在核磁正演方面,Toumelin(2003)采取固定的短游走步长与变步长的第一旅行时相结合的随机游走方法研究上述模型的扩散耦合及基于二维切片的岩心NMR响应特征。
Arns等(2007)基于岩心CT扫描图像模拟核磁共振响应,并且考虑了内部梯度对核磁共振响应的影响。
Talabi(2008)基于数字岩心三维孔隙网络模型模拟了单相及油水两相的T2分布特征。
国内,成家杰等(2013)基于数字岩心模拟了不同类型储层的核磁共振响应特征。
邹友龙及郭江峰等(2015,2016)研究了致密砂岩的核磁共振响应特征。
本文首先通过过程法建立起砂岩的数字岩石物理模型。
然后采取蒙特卡洛方法模拟其二维核磁共振测井响应特征,分析其主要的影响因素。
1 模拟方法采用蒙特卡洛随机游走(Random Walk)的方法模拟孔隙尺度地层模型的核磁共振响应。
初始时,随机在孔隙空间内分布大量游走粒子。
设定粒子的游走步长为ε,其对应的时间步长为櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗櫗:[3] 谢发军.天然气长输管线清管作业方法探讨[J].中国石油和化工标准与质量,2014,(8):66~67.[4] 王德宽,陈志军,王庆峰.脱水撬闪蒸罐液位计量系统的改进[J].中国设备工程,2013,(7):20~21.[5] 赵妍.浅谈我国企业人员管理中的问题及其措施[J].金田,2013,(12):419.[6] 陆诗涛.压力容器安全管理与定期检验的探讨[J].科技传播,2013,(19):110~111.[7] 温庆邦,许斌亮,尚艳菲,等.仪表失效后的处理[J].山东工业技术,2014,(22):262.Risk analysis and safety measures of gas gathering stationsAbstract:The gas gathering station belongs to the high risk production place of inflammable and ex-plosive,which has a great accident potential.This paper starts from the point of view of working mediumand process flow of gas gathering station,analyzes the existing risk factors and potential safety hazards?,and puts forward the corresponding safety measures,so as to achieve the purpose of controlling risks,a-voiding safety accidents and ensuring safety production?.Key words:Gas gathering station;Risk factors;Safety measures75 2018年第8期 内蒙古石油化工收稿日期:2018-05-26作者简介:张青(1992-),女,助理工程师,2014年毕业于长江大学勘查技术与工程专业,目前从事油气勘探与开发方面工作。
图1 岩心的内部磁场及梯度分布图2 不同磁化系数差异条件下的T2-G二维谱:a)Δχ=1×10-5SI;b)Δχ=2.5×10-5SI;c)Δχ=4×10-5SI;d)Δχ=6×10-5SI; Δt=ε26D0(1)其中,D0为流体的自由扩散系数,反映流体的布朗运动。
设粒子的位置坐标为R=(xold,yold,zold)经过时间步长Δt后,粒子的新位置为:xnew=xold+ε·sin(φ)cos(θ)ynew=yold+ε·sin(φ)sin(θ)znew=zold+ε·cos(φ)(2)其中,φ的取值范围为[0,π],θ的取值范围为[0,2π]。
设初始磁化矢量为M0,经过时间t后,磁化矢量为:M(t)=M0ΠiSi(3)其中t=Σiτi,Si=Sb·Ss,表示体弛豫引起的磁化矢量衰减:Sb=e-τiTb(4)Ss表示表面弛豫引起的磁化矢量的衰减,也指边界条件,即当粒子扩散到孔隙与骨架的界面时,磁85内蒙古石油化工 2018年第8期 化矢量会被界面部分吸收的现象,被吸收的强度与表面弛豫率的大小有关。
2 影响因素分析2.1 磁化系数差异的影响由于矿物骨架与流体的磁化系数差异导致岩心在外加磁场的条件下产生内部感应磁场,该磁场会产生内部梯度,为了研究内部梯度对核磁共振响应的影响,首先基于数字岩心模型计算了不同磁化系数差异条件下的内部磁场及内部梯度分布,然后基于该模型模拟了岩心的T2-G分布,设外加磁场强度为500Gauss,当骨架与流体之间的磁化系数差异为1×10-5SI时,计算得到岩心磁场及内部梯度三维分布图,如图1所示,其磁场强度分布范围为-0.015Gauss~0.015Gauss。
考虑内部磁场的影响的条件下,如图2所示,(a)~(d)为不同磁化系数差异时对应的T2-G反演结果,随着磁化系数差异逐渐增加,谱峰逐渐向磁场梯度值增大的方向移动,这是由于内部梯度的值逐渐增大造成的,由图2可知,(a)~(d)对应的磁场梯度峰值处的结果为19.31Gauss/cm、22.35Gauss/cm、29.9Gauss/cm、40.1Gauss/cm。
在内部梯度的影响下,T2谱也发生变形,主峰幅度变宽,小孔对应的峰沿短弛豫方向变化较明显,总体上T2弛豫略微加快,这与内部梯度会加速自旋粒子的横向弛豫原理相符。
2.2 多相流核磁共振响应采用格子玻尔兹曼方法(Lattice BoltzmannMethod)模拟岩心中油水两相的分布,采用的模型为D3Q19,模拟得到不同润湿情况下的孔隙中油、水的赋存状态。
假设岩石为水润湿,含水饱和度为50%和80%条件下的油水分布如图3所示,图中黑色表示固体骨架,蓝色表示水,红色表示油。
可以看到主要是水与骨架表面接触,油一般被水相包围,几乎不与骨架产生接触。
图3不同含水饱和度下的油水分布:a)50%;b)80% 二维核磁共振T2-D谱的数值模拟采用变回波间隔或扩散编辑CPMG脉冲序列,通过改变回波间隔或者扩散编辑时长来记录流体的扩散系数信息。
忽略非混相流体间的相互作用,粒子游走步长为0.25μm,磁场梯度为0.2T/m。
油相,水相的流体物理性质设置如表1所示。
表1 油、水参数设置物理性质油相水相体弛豫(s)0.3 3表面弛豫率(μm/s)5 15扩散系数(μm2/ms)0.2 2.3假设岩心为水润湿,即正常条件下水相与矿物接触,大部分油相作为非湿相几乎不与矿物接触。
设置含水饱和度分别为30%、50%、75%和100%,得到T2-D二维分布如图4所示,水的扩散系数测量值分别为1.5μm2/ms,1.8μm2/ms,2.0μm2/ms,2.3μm2/ms,分析得知,当含水饱和度较低时,水的扩散系数测量值与实际设定值相差很大,随着含水饱和度逐渐增加,扩散系数开始接近真实值,因为当含水饱和度很低时,水相作为润湿相,主要存在于岩石表面和微孔隙中,受限扩散效应显著,导致视扩散系数小于实际设定值。
从T2谱中水峰的峰值随着含水饱和度的增长而逐渐向长弛豫方向移动也可以验证,即含水饱和度较低时,水主要占据微小孔隙,岩石内表壁面等位置。
油相作为非润湿相,测量值分别为0.2μm2/ms,0.17μm2/ms,0.14μm2/ms,与设定值差别不大,主要原因是油很少与骨架接触,主要受体弛豫和扩散项的影响。
95 2018年第8期 张青 基于数字岩心的砂岩核磁共振测井响应特征分析图4 不同含水饱和度条件下的T2-D分布:a)30%;b)50%;c)75%;d)100%3 结束语通过过程法建立砂岩的数字岩心模型,然后采用蒙特卡洛随机游走的方法模拟了砂岩矿物骨架与流体的磁化系数差异,不同流体饱和度条件下的T2-G及T2-D二维核磁共振测井响应特征,发现随着磁化系数的逐渐增加,砂岩的内部梯度场不断增加,同时由于内部梯度场增大的影响,T2分布逐渐向短弛豫方向移动。
砂岩的T2-D分布受到流体的饱和度影响较大,随着含水饱和度的增加,水峰逐渐向长弛豫方向移动,油峰的信号逐渐减弱,并且,水的视扩散系数随着饱和度的逐渐增加而接近真实的视扩散系数,而油作为非润湿相,视扩散系数值与实际值差别不大。
